Метчик для нарезки резьбы

Правильное нанесение резьбы вручную

Опыт нанесения нарезки приходит при регулярных работах подобного плана. Если вы ранее не пользовались метчиком воспользуйтесь следующей инструкцией по проделыванию резьбы:

• Выбор сверла соответственно будущему отверстию (смотрите в таблице выше). Сверло для работ должно быть острым и ровным, иначе нарезка будет хлипкой. При работах входную область зенкуют. Делать отверстия сподручнее на станке, это облегчит процесс вкручивания.
• Нанесение резьбы. В данных работах главное – точность, поэтому спешить не стоит. Проделывание отверстие начинают с насадки меньшего диаметра, постепенно увеличивая калибр. Это позволит создать прочную и гладкую резьбу. Также рекомендуется в обязательном порядке использовать финишную глубину. Она обеспечит легкое вхождение винта. Размер метчика должен соответствовать маркировке винта. Не стоит использовать половинчатые значения, в ГОСТе не существует ни соединений, ни винтов с такими показателями.
• Очистка. После нанесения резьбы из нее необходимо удалить частички металла, а отверстия прочистить металлическим ершиком. Глухие отверстия чистят кистью и продувают сжатым потоком воздуха. После чистки вкручивают винт и тестируют резьбу. Крепеж должен входить легко, без нажима.

Виды по назначению

Современная промышленность выпускает различные виды метчиков, которые отличаются друг от друга конструктивным исполнением и функциональными возможностями. Так, по своему назначению метчики могут относиться к одному из следующих типов.

Слесарные

Данные инструменты чаще всего являются ручными и используются в комплекте со специальным воротком, при помощи которого метчику сообщается вращение. Как правило, они выпускаются и используются комплектами, состоящими из двух-трех инструментов, каждый из которых снимает с обрабатываемой поверхности лишь часть припуска. Размеры метчиков, входящих в такой комплект (в частности, их рабочие диаметры), различаются. Первый из инструментов, на хвостовик которого нанесено обозначение в виде одной черточки, используется для выполнения черновой обработки, второй (с двумя черточками на хвостовике) – для промежуточной, а третий (соответственно, с тремя черточками) – для финишной обработки нарезаемой резьбы.

Метчики ручные комплектные Машинные или машинно-ручные Это инструменты, при помощи которых резьба может нарезаться как вручную, так и на станках различного типа (токарных, сверлильных, агрегатных и др.). От слесарных такие метчики отличаются лишь несколько укороченной заборной частью и более высокой устойчивостью к механическим нагрузкам.

Метчики машинно-ручные тройные Гаечные При помощи таких инструментов, как следует из их названия, выполняют нарезание резьбы в гайках. Гайки, в которых таким метчиком уже нарезана резьба, не скручиваются с инструмента, а перемещаются на его удлиненную хвостовую часть. Хвостовики гаечных метчиков, при помощи которых резьба нарезается на сверлильных станках, имеют прямолинейную форму. Гайки с уже нарезанной резьбой, перемещенные на такой хвостовик, просто стряхиваются с него после извлечения инструмента из патрона станка. Для нарезания гаек на резьбонарезных автоматах используются метчики, хвостовки которых имеют изогнутую форму. При выполнении резьбы таким способом гайки под напором друг друга проталкиваются по изогнутому хвостовику инструмента, достигают его конечной части и падают в подготовленную тару.

Нарезание резьбы с помощью гаечного метчика

Требования к конструкции и размерам как ручных, так и машинных метчиков для нарезания метрической резьбы оговаривает ГОСТ 3266-81, который так и называется: «Метчики машинные и ручные. Конструкция и размеры».

ГОСТ 3266-81 Метчики машинные и ручные. Конструкция и размеры

Разновидности и сферы применения метчиков

По способу привода разграничивают на:

Ручные – они имеют хвостик квадратного сечения, который вставляется в – вороток. Есть две ручки, за которые удобно поворачивать изделие

Важно не допускать перекос. Такой результат можно будет исправить только рассверливанием и нарезанием большего диаметра.
Машинные – применяются на металлорежущих станках

Они крепко фиксируются в держателе, точные, не предполагают отклонений.

По способу нарезки:

• Универсальные. Их конструкцию можно назвать классической. Инструмент с ходовой частью (ее длина определяет глубину вхождения винта впоследствии, если отверстие не сквозное), которая разделена на участки. Каждый из них имеет определенные геометрические параметры – угол, направление, расстояние, шаг. Обычно их три, каждый предназначен для черновой металлообработки, промежуточной и финишной. Таким образом, можно одним движением добиться максимально точного результата.
• Комплектные. Название говорит само за себя. Потребуется комплект из 3 метчиков, так как сделать внутреннюю резьбу нужно с высокой точностью. Сперва используется наиболее грубый инструмент, затем более тонкий, а в конце – со шлифовкой и оттачиванием самых мелких углов. Покупать набор дороже, но результат намного более высокого качества.

По типу отверстия:

Для сквозных. Они отличаются длинной рабочей частью. Она постепенно расширяется, переходя в рабочий участок, который и отвечает за точную нарезку.
Для глухих. На нарезающем отрезке сразу начинаются калибрующие витки

Поэтому их очень важно затачивать или своевременно менять набор по мере износа.

По конструкции канавок:

• прямые – прекрасно работаю с мягкими сплавами;
• винтовые, их рабочий участок располагается в шахматном порядке, они могут с легкостью пройти даже через чугун;
• укороченные – хорошо отводят стружки.

По форме изделие напоминает конус (полный или усеченный) или цилиндр. Также все они различаются по диаметру.

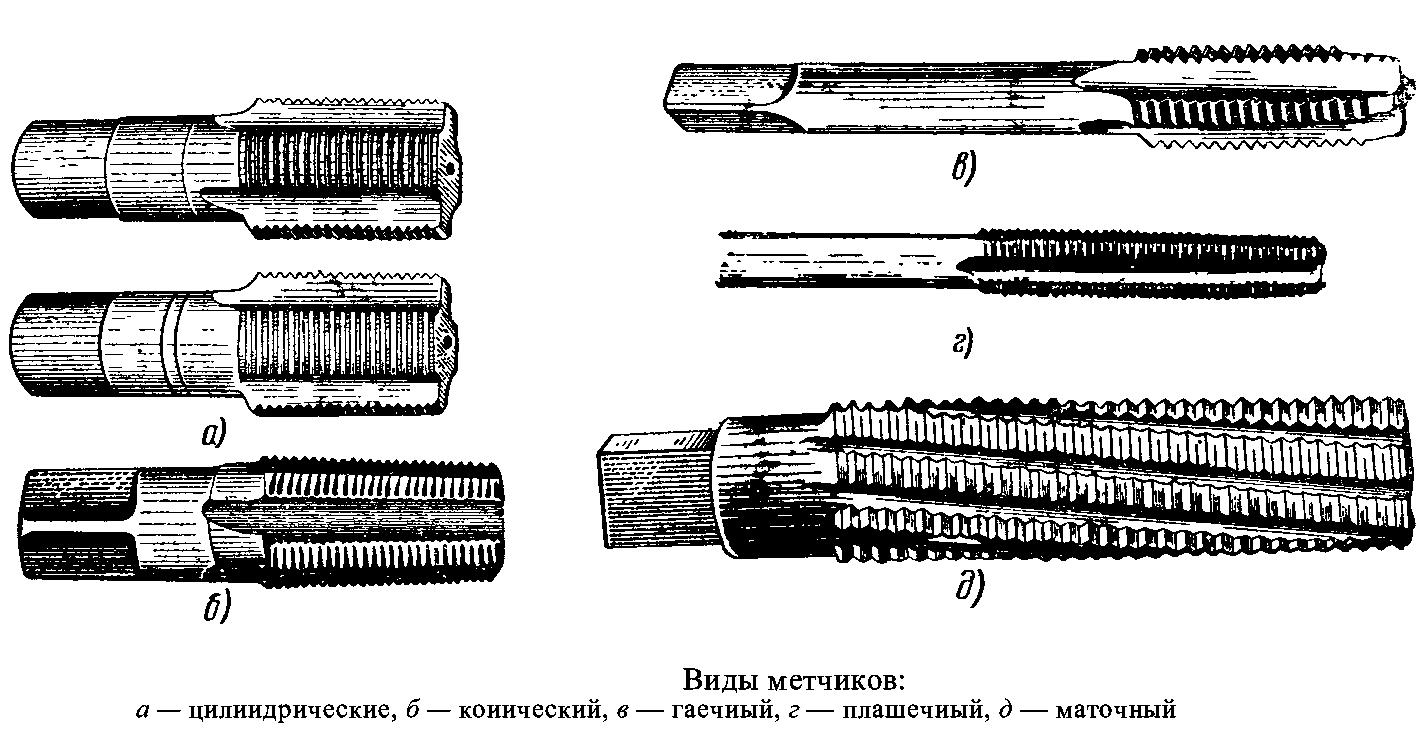

Виды метчиков

В зависимости от материала, типа резьбы, конфигурации изделия, применяемого инструмента выбирают модель устройства. Ассортимент продукции позволяет для каждой операции использовать изделие, с помощью которого оптимальным методом решается поставленная задача. Продукция классифицируется по нескольким критериям.

Видео: Про метчики, плашки и резьбу

По назначению

Перечень продукции отличается большим разнообразием. Выпускаются изделия для всех способов нарезания профиля. Нормами ГОСТ устанавливаются размеры, характеристики метчиков, предельные допуски, класс точности и степень шероховатости поверхности. Устройства бывают:

ручные;

машинные;

машинно-ручные;

гаечные.

Ручные и машинно-ручные применяются в слесарном деле. Высокая прочность, износостойкость изделий позволяют выполнять работу высокой точности даже в домашних условиях. Но они не предназначены для эксплуатации на высоких скоростях вращения.

Для этого используются машинные аналоги. Они сделаны из быстрорежущих сталей, способных выдерживать высокие температуры, возникающие вследствие трения и резки металла.

Машинные и гаечные метчики могут быть очень похожи. У них длинный хвостовик, позволяющий за один цикл обрабатывать до десяти и более деталей. Собираются они на корпусе устройства и по мере заполнения снимаются за один раз. В этом случае удобно использовать специальное приспособление для установки инструмента. Дома можно эту операцию делать дрелью быстрозажимным патроном.

По конструктивному исполнению

Выполнен инструмент может быть в нескольких исполнениях. Конструктивные особенности позволяет обрабатывать материалы с различными характеристиками по твердости, вязкости. Каждый метчик для нарезки резьбы имеет все базовые элементы, но сделаны они могут быть следующим образом:

с укороченными канавками для вязкого материала (алюминия, легированных сталей);

с винтовыми канавками, которые делаются по спирали для увеличения объема стружки, что необходимо при использовании для нарезания глухой резьбы и работы на обрабатывающих центрах;

со ступенчатыми канавками, где каждый участок выполняет свою функцию;

метчики-протяжки для машинной обработки больших партий изделий;

комбинированные устройства, которые совмещают в одном изделии и сверло и метчик;

колокольные, состоящие из отдельных частей, необходимые для нарезания крупной резьбы машинным методом.

Не всегда возможно за один проход сделать необходимый профиль, особенно если деталь выполнена из высокопрочного материала. В этом случае используется комплект инструмента из двух, трех метчиков.

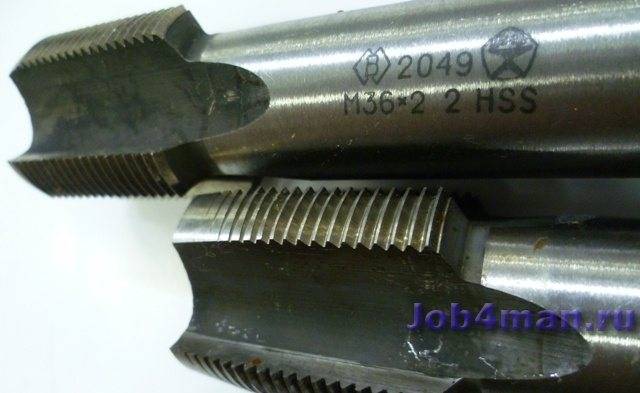

На корпусе изделия имеется маркировка. Сначала отверстие проходят устройством №1, которое делает первичную, грубую обработку. Затем выполняется чистовая нарезка  метчиком №2, после чего профиль соответствует нормам ГОСТ.

По виду нарезаемой резьбы

В промышленности применяется несколько основных стандартов, отличающихся системой измерения. Маркировка, которой обозначен метчик для нарезки резьбы указывает к какому виду относится изделие. Не учитывая специальных профилей, которые выполняются на станках, обычным устройством можно сделать три вида резьбы:

Метрическая. Обозначается буквой «М». На изделии указывается диаметр и шаг резьбы.

Дюймовая. Маркируется устройство соответствующим значком «. Диаметр указывается в дробных частях дюйма, а шаг количеством ниток на единицу измерения.

Трубная. Традиционно указывается как дюймовая, но в процессе эволюции система обозначений утратила идентичность, поэтому инструмент для трубной резьбы определяют по таблицам.

Кроме того есть конические резьбы, для выполнения которых выпускается соответствующий инструмент

Используются детали, выполненной по этой технологии для заглушек, специальных элементов, где принципиально важно глубина проникновения

На практике этот вид метчиков встречается крайне редко. Чаще приходится иметь дело с деталями, которые работают в обратном направлении. Чтобы сделать их применяется метчик для нарезки левой резьбы, который маркируется латинскими буквами «LH».

Как вытащить сломанный метчик из отверстия

Метчик может сломаться, если резьба нарезается в отверстии с низким диаметром, также может произойти защемление стружки при извлечении инструмента.

Способы извлечения

1. 1. Сдвоенные концы жесткой проволоки нужно просунуть в канавки метчика и выкрутить его;
2. 2. Можно пирварить к сломанному инструменту ручку и с помощью нее извлечь;
3. 3. Существуют специальные оправки и зенкера, которые помогут справиться с данной проблемой;
4. 4. Если часть метчика осталась снаружи, можно приварить к нему хвостовик с квадратным наконечником;
5. 5. Высверливание винтовыми сверлами;
6. 6. Выжигание электроэрозионными станками;
7. 7. Вытравливание разбавленной азотной кислотой.

Что такое метчик с резьбой?

Определение метчика резьбы:

Метчик – это нарезной инструмент для обработки внутренней резьбы с канавками в осевом направлении. Также называется метчиком. Метчики резьбы используются для нарезания резьбы по металлу различной средней и малой внутренней резьбы.

Большинство метчиков с резьбой изготавливаются из быстрорежущей стали или карбида и используются для обработки различных металлов. Инструменты для нарезания резьбы имеют простую конструкцию и удобны в использовании, им можно управлять вручную или на машинный метчик.

Для изготовления внутренней резьбы малого диаметра метчик является практически единственным обрабатывающим инструментом.

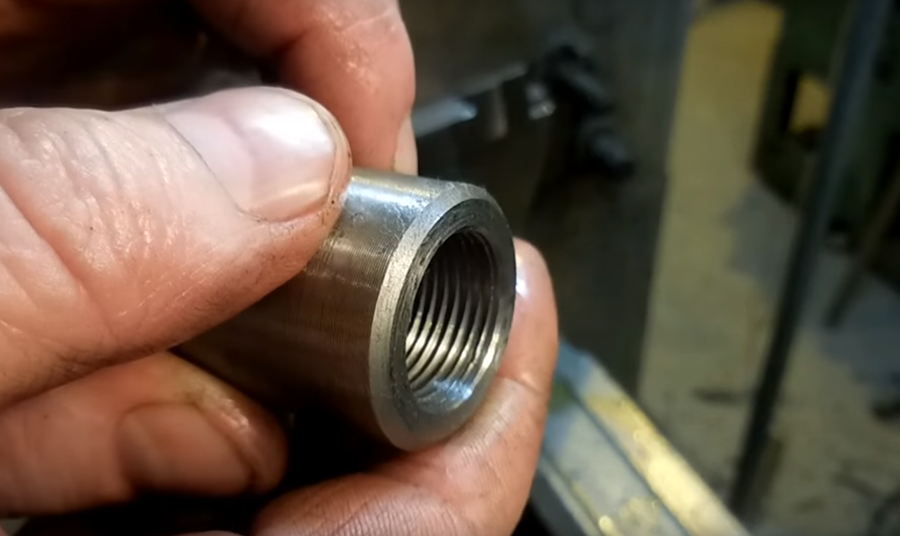

Как нарезать внутреннюю резьбу метчиком

Для создания внутренней резьбы в готовых отверстиях необходимо подобрать соответствующий метчик по размеру
и характеристикам. Практически все показатели по выбору и качеству резьбы регулируются нормативные документом ГОСТ 19257-73.
Рекомендации по работе:

1. • для изделий, полученных литьем или штамповкой требуется дополнительная подготовка прежде чем наносить резьбу. Отверстие зенкеруется или рассверливается для увеличения диаметра;
2. • для точной и качественной резьбы рекомендуется хвостовик метчика крепить в патронах с реверсивными, самоцентрующимися и плавающими свойствами;
3. • со всех обрабатываемых заготовок предварительно снимается фаска;
4. • в процессе нарезания обязательно применяются охлаждающие и смазывающие растворы.

Типы резьбы: метрическая, дюймовая и трубная.

1. Метрическая – параметры резьбы измеряются в мм, с соответствующей маркировкой «М».
2. Дюймовая – используется для конической формы метчиков, измеряется в дюймах.
3. Трубная – для цилиндрических метчиков, резьба наносится на трубные соединения.

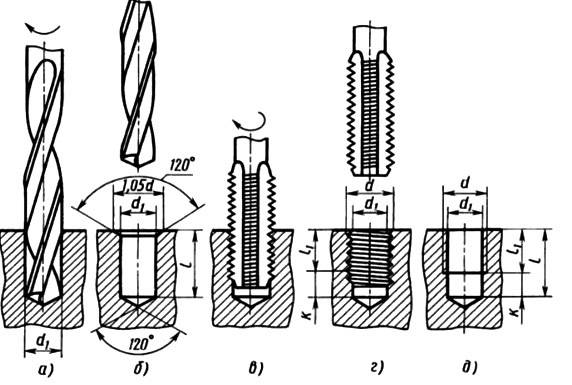

Как правильно определить диаметр отверстия?

Перед тем как нарезать резьбу, изготавливают отверстие, диаметр которого определяют по стандартизированным таблицам. Если подготовить отверстие, сечение которого меньше рекомендованной величины, инструмент выйдет из строя, если больше – результат будет некачественным.

Таблица соответствия метрических резьб и диаметров отверстий для них

Обозначение резьбы	Диаметр, мм	Обозначение резьбы	Диаметр, мм	Обозначение резьбы	Диаметр, мм
М 2	1,6	М 8	6,7	М 22	19,4
М 2.2	1,75	М 9	7,7	М 24	20,9
М 2.5	2,05	М 10	8,5	М 27	23,9
М 3	2,5	М 11	9,5	М 30	26,4
М 3.5	2,9	М 12	10,2	М 33	29,4
М 4	3,3	М 14	12,0		31,9
М 5	4,2	М 16	14,0	М 39
М 6	5,0	М 18	15,4	М 42	37,4
М 7	6,0	М 20	17,4	М 45	40,4

Таблица соответствия дюймовых резьб и диаметров отверстий для них

Размер резьбы, дюймы	Диаметр, мм	Размер резьбы, дюймы	Диаметр, мм
1/8	8,8	7/8	28,1
1/4	11,7	1	30,5
3/8	15,2	1 1/8	35,2
1/2	18,9	1 1/4	39,2
5/8	20,7	1 3/8	41,6
3/4	24,3		45,2

Применение

Резьбонарезной инструмент по конструкционным особенностям и применению подразделяется на типы:

1. • ручной, где зубья расположены по окружности. Используется в слесарных работах и при ручном способе нарезки;
2. • гаечный, для сквозных отверстий на гайках. С удлиненным или изогнутым хвостовиком;
3. • машинный, для создания глухих отверстий машинным способом. Обработка происходит на токарных станках;
4. • комбинированный, возможно использование как ручного, так и машинного способа несения резьбы на деталь.

Инструмент позволяет наносить все виды резьбы – метрическая, дюймовая, трапецеидальная.

Как выбрать метчик для резьбы

Далее расскажем, как выбрать метчик для резьбы. В процессе учитывают основные характеристики:

• система измерения диаметра (дюймовая, метрическая);
• число заходов инструмента (один, два, три);
• форма профиля (прямоугольная, трапециевидная, треугольная);
• сторона, в которую вращается винт (левая, правая);
• размещение резьбы на детали (внутри, снаружи);
• форма детали (конусовидная, цилиндрическая).

Если для исправления сорванной резьбы в основном используют одиночные изделия, то для создания новой берут комплекты. В них виды метчиков для нарезания резьбы определяются как черновой, средний и чистовой.

Изображение № 3: Стандартный набор метчиков из трех инструментов

Первый предназначен для нарезания черновой резьбы, второй для ее углубления, третий — для доведения до конечного (чистового) вида

Чтобы отличить одно изделие от остальных в наборе, обратите внимание на форму рисок хвостовых частей

• Первый метчик имеет обрезанные верхушки зубьев, внешний диаметр меньше, чем у остальных инструментов в наборе.
• Второй с короткими зубными сегментами, имеет удлиненные гребни. Диаметр среднего метчика чуть больше, чем чистового.
• Третий имеет полный гребень зубцов и совпадает по диаметру с габаритами будущей резьбы.

При вычислении будущего диаметра отверстия пригодится формула:

D отверстия = D метчика * 0,8

Далее при выборе ориентируйтесь на таблицу.

Таблица № 3: Соответствие диаметров резьбы и подготовительных отверстий

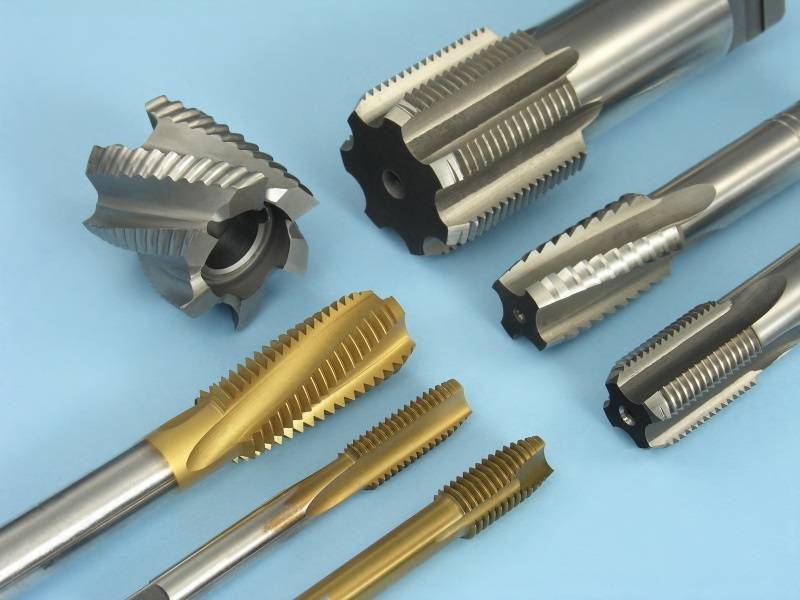

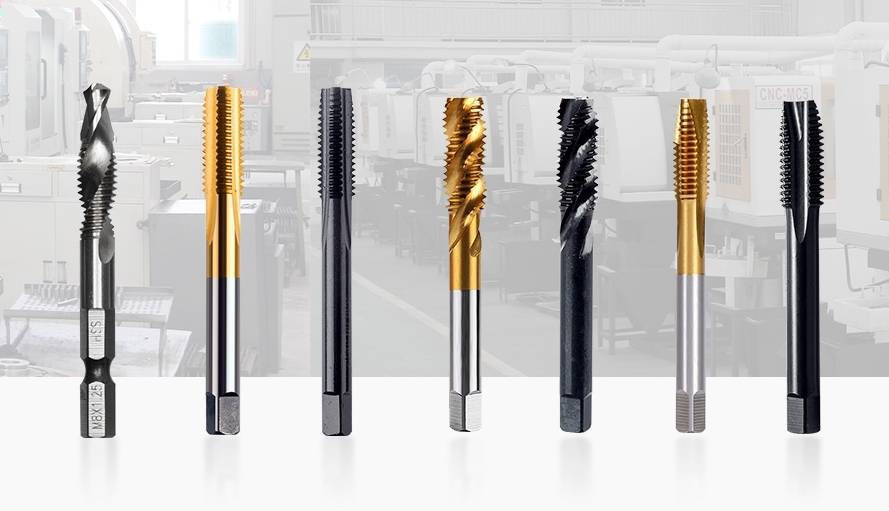

Виды по конструкции

Метчики сильно различаются по своей конструкции:

• Бесканавочные имеют очень короткие канавки, используются для работы с вязкими материалами: сплавами легких металлов и некоторыми низкоуглеродистыми высоколегированными сталями.
• Винтовые — канавки расположены по восходящей спирали, такими нарезают резьбу в глухих отверстиях на высокопроизводительных станках.
• Ступенчатые. Рабочая часть разделена на две зоны, первая режет, а вторая выглаживает.
• Комбинированные — перед заходной частью находится сверло, за один проход делается отверстие и нарезается в нем резьба.
• Протяжки. Служат для нарезки резьбы в проходных отверстиях с помощью токарного станка.
• С внутренней полостью для подачи СОЖ.
• Колокольного типа. Применяются при нарезке большого диаметра (до полуметра), состоят из нескольких режущих систем, закрепленных в общей оправке.

Метчики-протяжки

Существуют и другие конструкции метчиков для редких и специальных применений.

Классификация метчиков и их сфера применения

Для нарезания резьбы на протяжении достаточно длительного периода использовали токарные или сверлильные станки. Они предназначены для вращения заготовки или инструмента. Рабочим инструментом практически во всех случаях становится метчик.

Классификация подобного инструмента проводится по ряду различных признаков:

1. По способу приведения во вращение выделяют машинные или машинно-ручные метчики. Особенностью машинно-ручной разновидности инструмента можно назвать наличие квадратного хвостовика, который подходит для державки с двумя ручками. За счет подобной державки можно повернуть инструмент и нарезать резьбу. Что касается машинной разновидности рассматриваемого инструмента, то он устанавливается в патроне различных станков, может иметь хвостовик самых различных форм и размеров.
2. Выделяют универсальные и комплектные метчики — по признаку, связанному с особенностями применения. Универсальный вариант исполнения имеет рабочую часть, которая разделена на несколько участков. Они отличаются друг от друга геометрической формой, первый предназначен для черновой обработки, второй и последующий — для доведения поверхности до подходящего состояния. Комплектный вариант рассчитан на поэтапное использование нескольких метчиков. Как правило, комплект для нарезания резьбы в обычном металле представлен тремя инструментами, для обработки твердых сплавов — пятью.
3. Проводится классификация метчиков по признаку того, какого типа отверстие обрабатывается: глухое или сквозное. Для работы со сквозными отверстиями используется инструмент с удлиненным конусным наконечником, который является продолжением рабочей части. Подобного рода форму зачастую имеют метчики универсального предназначения. Если нужно провести нарезание резьбы в глухом отверстии, то применяется инструмент, который имеет срезанный наконечник, напоминающий фрезу. За счет подобной формы можно проводить нарезание резьбы на всю длину отверстия.
4. Инструмент для нарезания резьбы также классифицируется по виду рабочей поверхности. Примером можно назвать винтовые, прямые или укороченные канавки. В продаже можно встретить вариант исполнения, который также имеет и комбинированную поверхность. Подходит он для обработки металлов с низким показателем твердости. Для твердых сплавов применяется инструмент с режущими элементами, которые расположены в шахматном порядке.

Как правило, при изготовлении инструмента применяется качественная инструментальная сталь. Она может выдерживать длительную эксплуатацию, при работе не нагреваться. Метчик высокого качества имеет строгую геометрическую форму, выглядит аккуратно. Применяется подобный инструмент зачастую для нарезания метрической резьбы, но есть варианты исполнения для получения дюймовой. Форма основания может быть цилиндрической или конической.

Виды по назначению

По своему назначению различают следующие виды метчиков:

• Слесарные. Предназначены для ручного применения, имеют хвостовик квадратной формы. Они поставляются в комплекте с воротком, которым и обеспечивается вращение инструмента и нарезание резьбы. Используются в составе комплекта из двух или трех метчиков, несколько отличающихся друг от друга по диаметру. Каждый снимает с поверхности отверстия свою часть припуска. Внутри комплекта инструменты различают по числу черточек, выгравированных или отштампованных на хвостовике, самый грубый, черновой имеет одну черточку, промежуточный — две и чистовой — три.
• Машинные или машинно-ручные. Такими метчиками нарезку проводят как вручную, так с использованием оборудования. Применяются токарные, сверлильные станки или обрабатывающие центры. Отличие от слесарных, имеют более короткую заборную часть, поскольку соосность обеспечивается конструкцией станка. Выполняются из более качественной инструментальной стали, термостойкой и устойчивой к механическим нагрузкам.
• Гаечные. Предназначены для нарезки резьбы в гайках в станках-автоматах. Конструктивно отличаются более длинным хвостовиком гладкой цилиндрической формы. После прохождения резьбы гайки одна за другой перемещается на хвостовик, и ожидаются там выполнения всей серии. По окончании групповой операции хвостовик извлекается из патрона, и все гайки стряхиваются в приемный лоток.

Гаечный метчик

Слесарные метчики

Отдельно также производятся и применяются метчики дюймовые и метрические.

Из каких материалов изготавливаются метчики

Плашки металлорежущего инструмента изготавливают из высококачественной стали разных марок: инструментальной, быстрорежущей, легированной. Технология современного производства позволяет делать метчики из твердосплавной стали и из стали порошковой, в последнем случае инструмент получает способом спекания порошков. Метчики из твёрдых сплавов более качественные, так как обладают устойчивостью к высоким температурам, износостойкость и могут долго работать на быстрых скоростях, что позволяет обработать большое количество металлоизделий. У оснасток, сделанный из порошков стали тоже есть свое преимущество – это высокая прочность за счет меньшей твердости инструмента.

Виды и размеры метчиков для нарезания резьбы

Метчик – металлорежущий инструмент для нарезания внутренней резьбы. Используются для конструкций с резьбовым соединением. Видов их достаточно много, рассмотрим основные и наиболее часто используемые как в быту, так и на производстве, их размеры, качество и примерные цены.

Метчики метрические

Размеры метрических метчиков: от 2мм до 60мм, размерный ряд очень широк, можно получить практически любую резьбу.

Шаг резьбы. Расстояние между витками резьбы. Он может быть разным, как мелким, так и крупным. Каждый размер метчика имеет свой основной шаг. Чем больше размер, тем больше основной шаг. Помимо основного есть и несколько видов дополнительных шагов, но крупнее чем основной они быть не могут, только меньше. Приведу пример: метчик М10 имеет основной шаг 1,5, бывает и (М10*1) (М10*0,75) (М10*0,5), заметьте, что все дополнительные шаги меньше основного (т.е. витки очень частые) Нарезают резьбу при помощи воротка (машинно-ручным метчиком или ручным), для чего предусмотрен квадрат на хвостовике для зажима в вороток.

Зажат в метчикодержатель

Статья про то, как правильно нарезать резьбу и какое отверстие нужно высверлить перед нарезанием.

Таблица основных метрических шагов резьбы.

Если не знаете точный размер заготовки, перед нарезкой нужно воспользоваться штангенциркулем для измерения внешнего диаметра детали, на которой будете резать резьбу. А шаг резьбы можно измерить с помощью резьбомера.

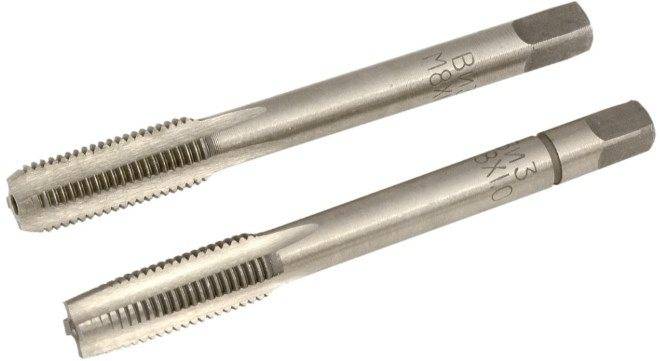

Продаются метчики в основном комплектами из 2шт (первый и второй номера). Сначала проходят первым, он имеет более острый заход, потом вторым (чистовым), заход у него более тупой.

Если требуется просто поправить резьбу, то можно купить не комплектный, а одиночный (штучный). Выйдет дешевле, в два то раза точно.

Трубные конические метчики.

Что касается качества. Сталь идёт в основном быстрорежущая: Р6М5 (наиболее часто используемая), HSS. Предпочтительнее конечно Р18,

Цена на быстрорежущие Р6М5 львовского завода, Украина: М8 – 200руб, М10 – 250руб, М18 – 540руб, М27 – 750руб. Как видим разница очень ощутимая.

Источник

Материалы для производства метчиков

Элементы метчика испытывают большие механические и термические нагрузки, он должен быть способен за время своей эксплуатации нарезать несколько сотен, а машинный – много тысяч отверстий. Поэтому для их изготовления применяют высококачественные инструментальные стали:

• Для ручных моделей – высокоуглеродистые У10А или У 12А.
• Для машинных – быстрорежущие РМ5 и др.
• Для автоматического оборудования высокой производительности – твердосплавные с повышенной термостойкостью.

Кроме преимуществ в виде высокой производительности и долговечности, такие материалы имеют и один недостаток – в случае поломки метчик для нарезки резьбы невозможно высверлить.

Характеристики дюймовой резьбы

Основными параметрами дюймовой резьбы являются диаметр и шаг.

Различают внутренний и наружный диаметр. Внутренний диаметр определяется как расстояние между нижними точками впадин между резьбовых гребней, которые находятся на противоположных сторонах детали. Наружный диаметр дюймовой резьбы определяется как расстояние между верхними точками гребней, которые находятся на противоположных сторонах детали. Разница между наружным и внутренним диаметром определяет высоту профиля резьбы.

Шаг дюймовой резьбы — это расстояние между двумя соседними впадинами или вершинами гребней. Чтобы резьба была рабочей, шаг должен быть неизменным по всей длине нарезанной резьбы.

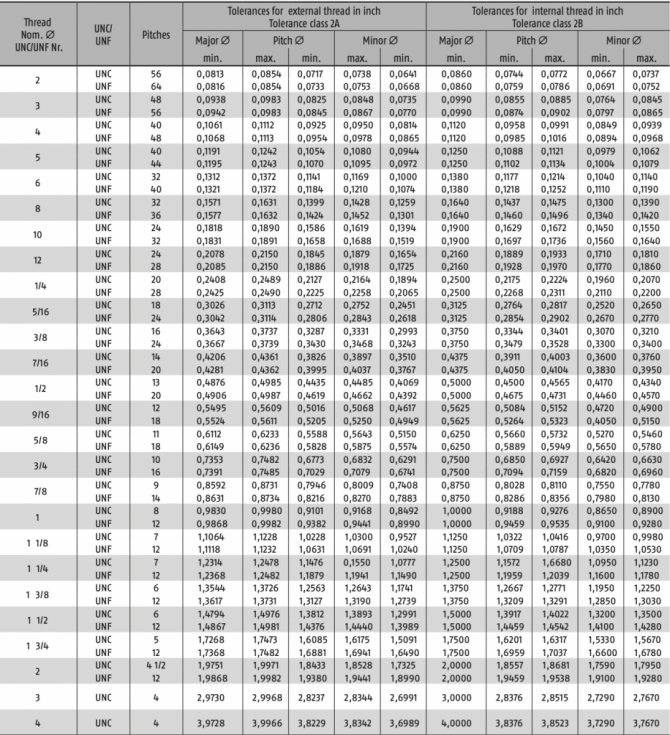

Стандартные размеры приведены в таблице параметров дюймовых резьб с диаметрами и шагом:

Материалы для производства метчиков

Элементы метчика испытывают большие механические и термические нагрузки, он должен быть способен за время своей эксплуатации нарезать несколько сотен, а машинный — много тысяч отверстий. Поэтому для их изготовления применяют высококачественные инструментальные стали:

• Для ручных моделей — высокоуглеродистые У10А или У 12А.
• Для машинных – быстрорежущие РМ5 и др.
• Для автоматического оборудования высокой производительности — твердосплавные с повышенной термостойкостью.

Нарезание резьбы метчиком

Кроме преимуществ в виде высокой производительности и долговечности, такие материалы имеют и один недостаток — в случае поломки метчик для нарезки резьбы невозможно высверлить.
