Как правильно пользоваться?
Несмотря на то что с данными аппаратами всегда идет инструкция по правильной эксплуатации, некоторые люди не всегда могут правильно истолковать описанную информацию в правилах пользования. Сейчас мы вас все доходчиво объясним.
Допустим, вам необходимо определить уровень влажности паркетной доски. В таком примере лучше использовать бесконтактную модель, она не причинит вреда готовой продукции. Итак, процесс измерения происходит так:
- Подготавливается сама доска (очищается от мусора, желательно обеспечить ровную поверхность).
- Включается прибор (кнопка на самом устройстве).
- Выставляется калибровка (согласно таблице в инструкции).
- Влагомер подносится сенсорной стороной к поверхности доски или вставляется в нее.
- На дисплее отображаются нужные нам результаты замера.
Как узнать влажность древесины?
Существует несколько методов, как определить влажность древесины. Но сначала надо выяснить вид растения и влагу воздуха, так как для разных деревьев существуют свои стандарты.
Для того чтобы измерить влагу древесного сырья, как правило, используют два метода: весовой либо при помощи электрического прибора. Их показатели могут несколько отличаться, но незначительно.
Весовой
Процесс измерения:
Для начала из середины доски нужно своими руками отпилить кусок шириной 10–15 миллиметров. Он будет служить контрольной пробой. Главное, в этом этапе – взять брусок именно с центра доски. С торцевой части отрезать не стоит, так как она имеет намного меньшую влажность.
Далее, выпиленный своими руками фрагмент, нужно очистить и взвесить на весах. Полученная цифра записывается. Например, обозначим ее «Ph». Это будет начальная масса пробы.
После взвешивания этот кусок нужно отправить в специальную сушку, прибор с температурой около 100С°.
Первое взвешивание производится своими руками через пять часов. Все последующие показатели записываются с интервалом 1–2 часа.
Высушивание проводится до тех пор, пока весовой показатель не начнет повторяться. Это означает, что материал стал абсолютно сухим. Обозначим числовой показатель последней пробы как «Pc».
Далее, влажность можно определить, используя формулу:
W = (Ph-Pc) : (Pc х 100%)
W – показатель в процентах; Ph – первый вес; Pc – последний вес.
Электрический
Чтобы провести весовое измерение древесины требуется очень много времени. В среднем на такую работу уходит около девяти часов. Но есть способ, который позволяет намного быстрее и более точно определить процентное число воды в дереве.
Установить показатель влажности древесного сырья намного проще при помощи электрического влагомера.
Принцип работы влагомера основан на изменении удельного электрического сопротивления материала зависимо от его влажности. Иглы-электроды этого прибора вводятся в древесину так, чтобы они находились друг против друга. По ним пускается ток, и влагомер показывает количество воды в этом участке дерева. Но так как влагомер измеряет влагу только локально, то лучше повторить замер в нескольких местах.
Как определить влажность дерева без технических средств?
Сегодня количество воды в древесном сырье выясняют при помощи сложных расчетов и новейших приборов. Но ведь строительством люди занимались всегда. И как-то они обходились без прогрессивных методов и влагомеров.
Несколько простых рекомендаций, как определить влажность дерева:
По свежеспиленному фрагменту необходимо провести черту карандашом. Когда древесина влажная, линия через некоторое время посинеет, если сухая – нет.
О количестве воды в древесном сырье могут «рассказать» стружки. Если они эластичные, мягкие, при сминании не ломаются – дерево влажное. Стружки сухого сырья в руке будут ломаться, крошиться.
Можно своими руками провести по древесине острым металлическим предметом. По оставленному следу определяется состояние материала. У влажного дерева след будет влажный.
Определить количество влаги в древесном сырье можно ударив по нему каким-нибудь деревянным предметом. Если звук глухой – дерево влажное, тонкий и звонкий – сухое.
О сухости древесины свидетельствуют также трещины на ее торцах. У влажного материала их меньше.
Когда при распиливании доски своими руками в отверстие проступает влага, дерево содержит большое количество воды и непригодно к работе. Слишком пересохшее сырье при подобной обработке крошится.
Влажность древесины играет огромную роль при строительстве и ремонте. Сырое дерево в процессе высыхания будет деформироваться. Чтобы этого избежать работать следует только с сухим материалом.
Где используются современные влагомеры?
Влагомеры в современном мире достаточно распространены. Их можно увидеть на объектах производства и хранения тканей и текстильных изделий, в мебельных цехах, в строительной сфере, сельском хозяйстве, полиграфии, пищевом производстве и т. д. Для этого служат как универсальные, так и специализированные влагомеры различных брендов. К примеру, компания SANPOMETER выпустила на рынок измерительного оборудования целую серию приборов, предназначенных для измерения влажности бетона и других сыпучих образцов. А безупречный поставщик контрольно-измерительных приборов – компания OHAUS – предлагает высококачественный лабораторный влагомер для серьёзных исследований и разработок Ohaus MB120, определяющий влагосодержание образцов путём их высушивания в специальной камере. И, конечно же, говоря о современных влагомерах, нельзя не отметить продукцию бренда CEM Instruments для эффективного и высокоточного анализа влажности древесины, гипса, табака и других образцов.
Рейтинг ТОП 5 лучших влагомеров для древесины
Проанализировав весь рынок имеющихся товаров мы составили вот такой рейтинг:
- CONDTROL Hydro Pro.
- CONDTROL Hydro-Tec.

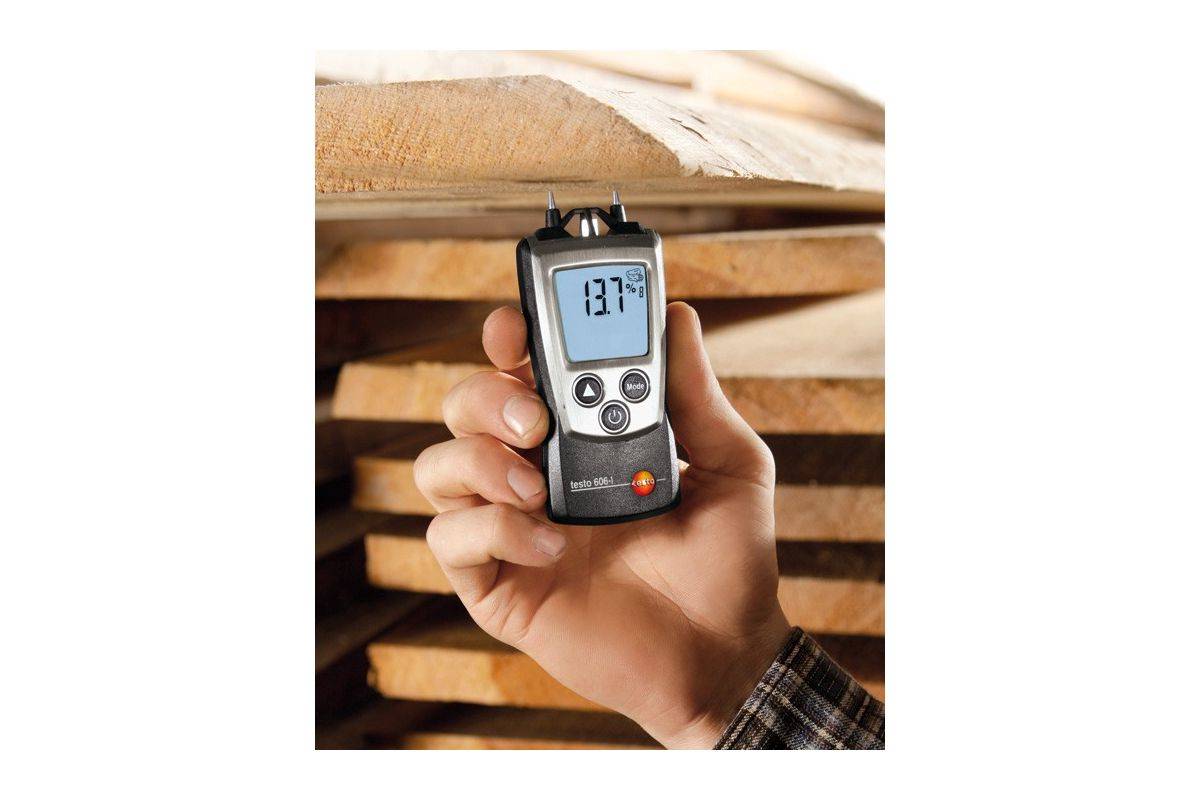

- TESTO 606-1.
- CEM DT-125H/G.
- GMH 3830.
Рассмотрим каждую модель отдельно.
CONDTROL Hydro Pro
Микропроцессорная модель влагомера, предназначенная для измерения температуры и влажности воздуха в помещениях, а также контроля влажности древесины по ГОСТУ. Эта компактная модель вмещает в себя функции трех разных приборов, при этом все сенсоры встроены в корпус. Устройство имеет два режима замеров: HOLD — фиксирование единичного значения, SCAN — для непрерывного сканирования и обнаружения участков повышенного влагосодержания. Кроме измерения влажности древесины, прибор приспособлен к бетону, растворной стяжке, штукатурке и кирпичу.
| Вид | контактный |
| Погрешность | 2.5% |
| Рабочие температуры | от -5 до +40°С |
| Вес | 200 г |
Цена: от 13 900 до 15 999 рублей.
- три режима работы (AUTO, HOLD, SCAN);
- небольшие габариты (145х60х35 мм);
- широкий угол захвата объектов (до 110°).
не обнаружено.
влагомер CONDTROL Hydro Pro
CONDTROL Hydro-Tec
Модель предназначена для оперативных замеров уровня влаги древесины и других строительных материалов. Принцип его действия основан на корреляционной зависимости диэлектрической проницаемости материала от содержания в нем влаги при положительных температурах. Это позволяет идеально точно определить содержание влаги в древесине в пределах от 2% до 65% на глубине до 20 мм. Несмотря на небольшие размеры, в устройство заложена библиотека, включающая в себя двадцать пород дерева: ель, тополь, осина, сосна, кедр, липа, орех, вяз, клен, бук, груша, дуб, вишня и прочие.
| Погрешность | 2% |
| Рабочие температуры | от -5 до +40°С |
| Вес | 75 г |
| Вид | бесконтактный |
Цена: от 4 300 до 5 990 рублей.
- в памяти заложено около двадцати пиломатериалов (дуб, береза, клен и т.п.);
- оптимальная величина погрешности (до 2%);
- большой дисплей (5.5х12.3 см).
Бесконтактные гигрометры
Постоянная необходимость определения влажности сопровождает процесс производства плит из стружки и древесных волокон, расположенных хаотично или упорядоченно. Для этих целей удобны бесконтактные влагомеры древесины, которые устанавливают над транспортерными лентами. Устройства могут определять концентрацию молекул воды посредством сканирования материала ультрафиолетом или микроволновым излучением.
Ультрафиолет предоставляет максимально точные значения для изделий, находящихся при комнатной температуре. Если продукция еще не остыла после технологической термообработки, показания влаги могут быть весьма приблизительными.
Определение с помощью микроволнового излучения нечувствительно к температурам, но изначально обеспечивает менее точные значения концентрации влаги.
Обзор гигрометров
Психрометры для измерения количества влаги в древесине применяются при исследовании материала в лабораториях, в цехах деревообработки и при производстве изделий. Крупные компании, добросовестно относящиеся к своему делу, проводят контроль качества сырья на всех производственных этапах. Для этого используют приборы с определенными характеристиками от разных брендов.
Игольчатые измерители
Электровлагомер ЭВ 2К (см. фото) по характеристикам соответствует требованиям ГОСТ 22261-76 и ГОСТ 24447-80. Это промышленный измеритель влажности, предназначенный для работы со всеми видами пиломатериалов из разных пород дерева. Кондуктометрическая модель старого образца работает контактным методом. Позволяет определять влажность при температуре воздуха +5–400 ˚C. Средняя цена прибора – 2000 р.
Влагомер KWB 0121-00 – китайский кондуктометрический прибор современного образца. Он способен измерять и анализировать состояние дерева, бетона и некоторых других строительных материалов. Его недостаток – низкий уровень проникновения в материал, как следствие – высокая степень погрешности. Функция автоматического отключения при бездействии продлевает срок службы батареек. Средняя цена – 2000 р.
Игольчатые древесные влагомеры Gann (Германия) применяются в цехах по сушке и хранению древесины. Разные модели проводят измерения на глубине от 5 до 40 мм в диапазоне от 5 до 50%. Выбор модели осуществляется, исходя из производственных потребностей предприятия. Цена от 120 до 440 евро.
Бесконтактные приборы
Влагомер строительных материалов ВСМ-1 – универсальный инструмент для определения уровня водонасыщения в дереве, камне, бетоне в процессе строительства и при ремонтных работах. В прибор можно занести 25 градуированных зависимостей, что снизит величину погрешности результата. Устройство широко применяется в лабораторных исследованиях. Средняя цена прибора высокая – около 35 000 р.

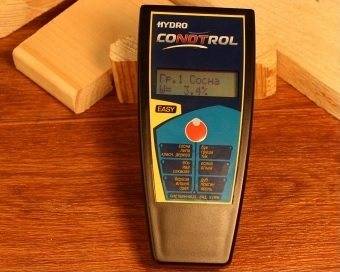

Бесконтактный влагомер hydrocondtroleasy – прибор отечественной сборки. Предназначен для быстрого измерения влажности в пиломатериалах по ГОСТ 16588. Устройство определяет количество влаги внутри крупных бревен и брусьев по всей длине. Работает с 7 группами пород дерева. При универсальности применения электровлагомер стоит сравнительно недорого – от 5800 р.
Приборы merlin (Австрия) предназначены для измерения влаги в древесине разной толщины: в бревнах, досках, паркете, со строганой и необработанной поверхностью. Выбор модели следует осуществлять, исходя из толщины проверяемых изделий. Универсальным можно назвать измеритель merlin HM8-WS25: глубина исследуемой поверхности до 40 мм, спектр анализа от 4 до 99%. Удобный сенсорный экран и понятный интерфейс делают использование прибора доступным любому контролеру. Стоимость влагомера – 37 000 р.
Прибор micro hydro control измеряет увлажнение неглубоких слоев, применяется на производстве мебели, отделочных материалов из древесины, паркета, дверей из массива. Устройство способно анализировать 23 вида древесины. Компактные размеры влагомера (см. фото) и невысокая цена (около 3000 р.) – главные его преимущества.
Измеритель влажности дерева МГ4У – универсальный прибор для определения состояния сыпучих и твердых строительных материалов. Это влагомер для опилок, щебня и других сыпучих материалов, а также твердых изделий. Программное обеспечение соответствует нормам ГОСТ 21718 и ГОСТ 16588. Прибор внесен в Госреестр. Цена – около 43 000 р.
Прибор МГ4Б оснащен 13 градуировочными зависимостями твердых материалов из камня разной плотности и 15 алгоритмами на древесину. По характеристикам схож с МГ4У, адаптирован для работы с твердыми материалами. Цена 32 000 р.
Измерители бренда ADA ZFM предназначены для дерева твердых и мягких пород, гипсокартона, кирпичной кладки. Рабочая поверхность находится на задней стороне прибора. Диапазон измерения – 0–100% влажности, точность измерения ±4%. Стоимость изделия 2200 р.
Преимущества применения и виды влагомеров
Использование компактного устройства имеет свои неоспоримые преимущества, главное из которых – высокое качество анализа. Стоят такие приборы сравнительно недорого, и при обращении с ними вы не испытаете никаких затруднений.
Для работы влагомеру требуется только батарейка
Что можно записать ему в минус? Ну, разве что, необходимость делать щупом маленькую дырочку в исследуемом материале. Это может быть затруднительно, если вы задумали, например, проверить готовое изделие из дорогостоящей древесины. Придется искать незаметное место для проведения анализа. Ну и ещё один несущественный недостаток – устройство не даст точных сведений о влажности менее 4%. Хотя, если есть 4% – то это нормальный показатель.
Влагомеры выпускаются в разных вариантах в зависимости от принципа проведения анализа
Игольчатые влагомеры для измерения влажности древесины
Подобные устройства активно применяются в профессиональной деревообработке. Измерение влажности происходит в толще материала на глубине до 4 см. Диапазон работы прибора – от 5 до 50%.

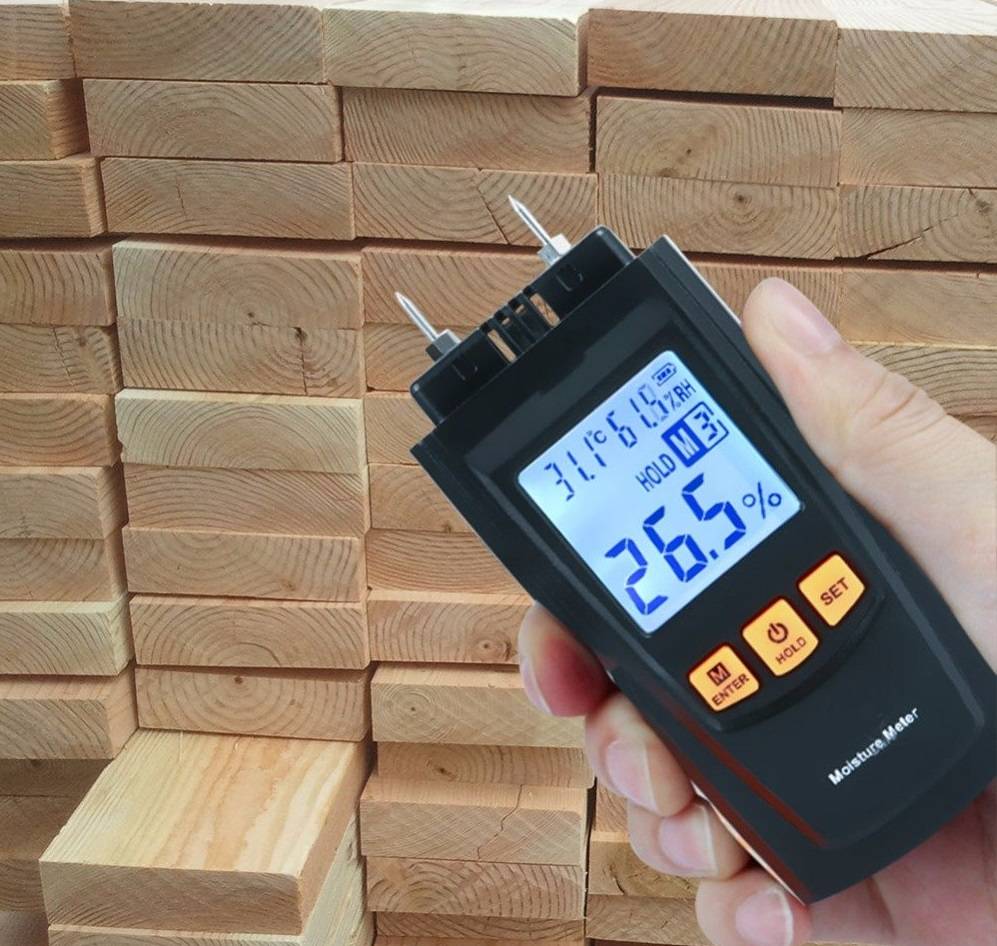

Игольчатый измеритель влажности
Влагомеры для поверхностного анализа
В подобных приборах щупы имеют небольшую длину. Это компактные устройства для карманного ношения бытового назначения. С их помощью легко замерить влажность доски.
Глубина проникновения щупа – до 1 см
Влагомеры древесины для глубинных измерений
Глубинные приборы покажут состояние бруса, бревен и толстых досок. Их используют и для определения влажности щепы и опилок, используемых в производстве прессованных плит. Главная проблема в использовании этого профессионального устройства – хрупкость длинной иглы.
Для того, чтобы не сломать иглу, во время анализа требуется определенная сноровка
Поверхностные или диэлькометрические влагомеры
Современны разработки позволяют исследовать содержание влаги в предметах, не нарушая их целостности. Именно так работают диэлькометрические измерители влажности. Бесконтактные влагомеры древесины просто накладывают на изделие сверху, не повреждая его целостности. Это очень удобно, если нужно провести анализ мебели или паркета из дорогостоящих пород.
Подобным прибором можно измерить влажность фанеры и ламината
Приборы для поверхностных замеров
Устройства, фиксирующие значения диэлектрической проницаемости объекта, могут работать при размещении на поверхности древесины. Механических повреждений материал не претерпевает, поэтому метод пригоден для работы с готовыми изделиями.
Считывание искомых значений при реализации диэлькометрического метода определения происходит посредством генератора радиочастот, который продуцирует волны с частотой от 3 мГц до 30 мГц. При прижимании контактной части прибора к древесине сигнал проникает в глубину материала на расстояние, достигающее 30 мм. По величине затухания сигнала микропроцессор фиксирует диэлектрическую проницаемость и пересчитывает ее на показатель влажности.
Пользоваться прибором может каждый исполнитель без специальной подготовки. Достаточно ввести информацию о породе древесины, прислонить устройство к поверхности объекта контактной частью, нажать кнопку и посмотреть появившееся на дисплее влагомера число. Устройство дает точную информацию о содержании влаги при концентрациях, превышающих 1 %. Если массовая доля воды в древесине меньше, показания могут иметь погрешность.
Виды приборов
До появления влагомера определить влажность древесины можно было только при помощи ГОСТа. Процесс занимал время и проходил в несколько этапов. От изделия откалывали небольшой кусочек, и путем сложных лабораторных исследований и сравнения показателей определялась точная влажность. С появлением современных устройств минусы ушли на второй план.
Влагомеры для древесины — это компактные устройства, которые за несколько секунд позволяют определить влажность сырья. Работает устройство от удельного сопротивления дерева разной степени просушки к электроразряду.
Измерители влажности древесины имеют плюсы:
- скорость процедуры;
- нет необходимости повреждать сырье.
- погрешность прибора может достигать 2–10%, что значимо для камерной сушки;
- высокая цена на некоторые влагомеры.
Погрешность в показателях объясняется различной плотностью материала, которая также влияет на сопротивление к электроразряду. Различают универсальные приборы, например, влагомер мг4д и для конкретного вида материалов: бетона, дерева.
Все устройства в зависимости от модификации подразделяются на виды:
- игольчатые;
- поверхностных замеров;
- глубинные;
- бесконтактные.
Рассмотрим каждый из видов, с точки зрения целесообразности их приобретения, для использования в работе и дома.
Игольчатые (кондуктометрические)
Компактные устройства с небольшой металлической иглой, которая втыкается в материал. Замеры осуществляются только при температуре воздуха выше +1 градуса. При минусовой температуре возрастает процент погрешности измерения. Точность влагомера 2%. Для точности показателей прокол делается в нескольких местах изделия.
Плюсы:
- Компактный, легко помещается в карман.
- Невысокая погрешность.
- Повреждает изделие.
- Практически не определяет влажность меньше 5%.

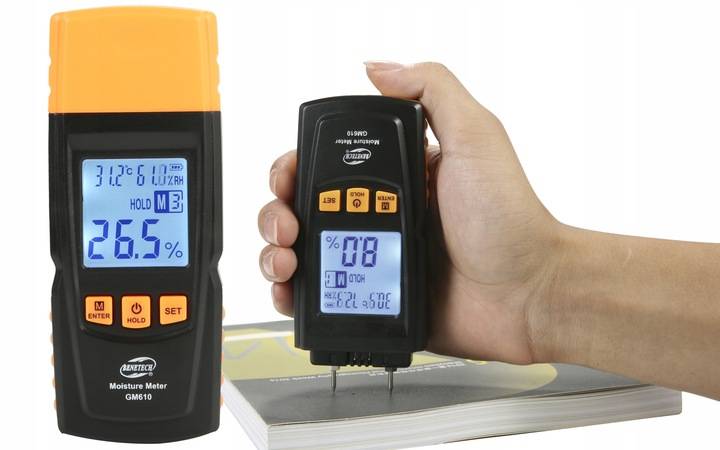

Из популярных моделей выделяются: CEM DT-1329, Benetech GM610.
Поверхностного измерения
Влагомер для древесины поверхностного измерения имеет две небольшие металлические иглы, которые погружаются внутрь, практически не повреждает сырье. Процент погрешности показателей не более 0,2–0,5%. Модель предназначается специально для работы с деревянной доской.
- Невысокая погрешность.
- Небольшой размер.
- Нет возможности измерить материал сечением более 20 мм.
- Погрешность увеличивается при работе в температуре ниже 0 градусов.
Среди моделей выделяются: ASTM F2170, ЕМ4806.
Глубинного измерения (щуповые)
Профессиональные массивные влагомеры с высокой точностью показаний влажности. Подходят для работы с брусом, оцилиндрованным и простым бревном, досками большого сечения. А также применяется для определения влажности в наваленных горой опилках и щепе.
Определяет количество воды по всей структуре дерева, но требует аккуратности в работе. При поломке иглы, извлечь ее из материала будет проблематично. Устройство имеет невысокую погрешность, в пределах 0,5% и работает при любых температурах. Подходит для деревообрабатывающей компании.
- Точность показателей по всей структуре сырья.
- Возможность работать с материалом любой плотности и размера.
- Массивный прибор не подходит для домашнего использования.
- Высокая цена.
Среди популярных моделей выделяются: DampMaster Pro, GMH 3830.
Бесконтактный (диэлькометрический)
Небольшой прибор для измерения влажности деревянных изделий, которые нельзя повреждать: ламинат, паркетная доска, фанера. Датчик располагается прямо на приборе или закрепляется поверх изделия.
- Компактность.
- Не повреждает изделие.
- Работает с диапазоном определенных видов древесины.
- Высокий процент погрешности.
Из популярных моделей выделяется Hydro Pro.
Психрометр и влагомер для древесины своими руками
При оборудовании столярной мастерской необходимо знать влажность воздуха в помещении и иметь возможность контролировать качество сырья. Сделать приборы для контроля этих параметров можно своими руками.

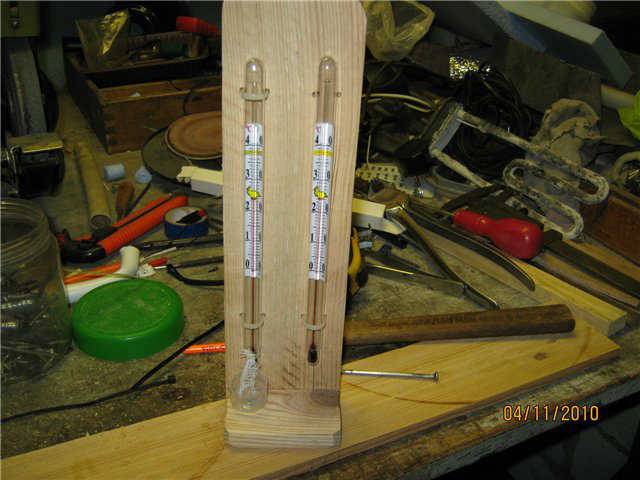

Простейший психрометр – прибор для определения влажности воздуха, можно изготовить в течение 30 минут. Для этого необходимо два обыкновенных комнатных спиртовых градусника. Термометры можно разместить на стене или на специальной подставке. Основное условие – у одного градусника расширительная колба со спиртом должна быть обернута влажной тканью. Показания термометров будут разные: чем суше окружающий воздух, тем меньшую температуру будет показывать «влажный» градусник. При повышении влажности воздуха, разница в показаниях будет меньше. Более точно влажность в мастерской можно определить с использованием специальной таблицы, доступной в интернете.
Интернет предлагает множество схем для изготовления влагомеров своими руками. Если посчитать стоимость комплектующих, стоимость самоделок будет сравнима со стоимостью самых простых промышленных образцов. Опытные мастера обходятся без влагомеров, определяют влажность древесины по косвенным признакам: по цвету и эластичности стружки, по звуку – при ударе столярной киянкой сухая древесины издает характерный звонкий звук, и другим признакам.
Обзор видов
В настоящее время можно встретить гигрометры нескольких типов (в зависимости от метода определения уровня содержания воды в материале).
- Кондуктометр. Измеряет электрическую проводимость и вычисляет степень влажности по отклонению от эталона.
- Диэлькометр. Замеряет диэлектрическую проницаемость и, по разнице с эталонным значением, определяет содержание воды.
- Инфракрасные и микроволновые измерители. Определяют в первом случае – степень отражения инфракрасных лучей, во втором – степень поглощения высокочастотного излучения. Эти типы гигрометров нельзя отнести к компактным изделиям – их устанавливают стационарно на крупных деревообрабатывающих предприятиях.
Игольчатые
Другое название кондуктометров – игольчатые влагомеры. Они получили его из-за двух иголок-электродов, которые погружают в древесину, чтобы измерить силу тока между ними. Длина игл может варьироваться от 1,5 до 2,5 см, дистанция между ними целиком зависит от производителя.
Бесконтактные
Диэлькометрические или бесконтактные (индукционные) гигрометры работают по иному принципу – тестируемый образец помещают в искусственно создаваемое ЭМ-поле. При этом образуется электрический ток высокой частоты. Сила его зависит от влажности среды, в которой он образуется.
Влагомер своими руками
Гигрометр можно сделать своими руками из старого мультиметра. Для этого нужно заменить контакты на иглы как у фабричных влагомеров (или обточить). В итоге получится прибор, напоминающий контактный влагомер.
Измерение мультиметром дает только примерные результаты, поскольку имеет высокую погрешность. Так что особо полагаться на него не стоит.
Главная сложности тут в том, что показания будут выводиться не в % содержания влаги, а в Омах. Впрочем, влажность можно рассчитать исходя из того, что у большинства пород дерева сопротивление при влажности 8 %, которая пригодна для строительства, составляет от 2 до 4 Ом при расстоянии не более 1 см между электродами, расположенными вдоль волокон. При поперечном расположении оно в полтора – два раза больше.
Виды влагомеров
Сейчас разработаны и имеются в продаже следующие типы:
- игольчатый влагомер;
- влагомер для поверхностного анализа;
- влагомер для глубинных измерений;
- диэлькометрический влагомер для анализа с поверхности.
Рассмотрим подробнее каждый вариант исполнения прибора.
Игольчатые влагомеры для измерения влажности древесины
Диэлектрическая проводимость древесины влагомером игольчатого типа измеряется путем введения в лесоматериал специальных щупов (иголок). На иголках образуется электрический импульс, по величине которого определяется влажность объекта. Измеренное значение появляется на дисплее.
Процесс измерения прост, единственное правило: иглы должны входить в древесину перпендикулярно поверхности.
Игольчатый влагомер древесины имеет свои особенности.
Плюсы:
- доступная цена;
- высокая точность результатов;
- измеритель прост в использовании.
Минусы:
- иглы повреждают древесину, если нужно определить влажность готового предмета, придётся делать это в незаметном месте и крайне аккуратно;
- предел определения данным типом прибора – 4%, если дерево суше, то анализ не будет достоверным.
Влагомеры для поверхностного анализа
Прибор, которым определяют влажность, отличающийся малой длиной щупа называют влагомером поверхностного типа. Это компактный определитель влаги удобного формата. Пользуясь карманным прибором просто определить влажность, например, паркетной дощечки.
Влагомеры древесины для глубинных измерений
Используя такое устройство,проводят определение влажности крупного пиломатериала (брус, бревно). Также этот тип применяют, чтобы измерить количество влаги в опиле, щепе
Этот тип гигрометра используют профессионалы, он требует осторожного обращения при работе, длинный щуп-игла весьма хрупок
Поверхностные или диэлькометрические влагомеры
Диэлькометрический гигрометр создан на основе радиочастотного генератора. Этот способ измерения позволяет получать высокоточный результат без повреждения изделия. Влагомеры древесины такого вида позволяют учитывать вид материала, породу дерева из которого её изготовили, значительно упрощая работу оператора.
После установления исходных параметров, достаточно просто коснуться щупом поверхности древесины. Результат будет выведен на дисплей прибора в одно мгновение.
Работа с бесконтактным влагомером — процедура простая и высокоточная. Порядок таков:
- С помощью меню на дисплее выбираем породу дерева, послужившего для изготовления исследуемой древесины.
- Контактный элемент прибора прикладываем к поверхности изделия.
- Нажимая на кнопку, активируем процесс измерения.
- Снимаем значение влажности с дисплея прибора.
- Повторяем замеры 3-5 раз.Количество измерений зависит от размера изделия.
- Среднее арифметическое всех результатов дает показание влажности древесины данного изделия.
Гигрометр поверхностного типа имеет свои особенности.
Плюсы:
точные измерения;
используется для исходного сырья и готовых деревянных изделий;
замер без нарушения целостности изделий, это становится важно, при использовании ценной древесины, или проверке дорогостоящих изделий;
программное обеспечение прибора позволяет запоминать значения прошлых измерений;
Минусы:
- высокая цена;
- дорогое сервисное обслуживание и ремонт.
