Инструкция: Как сделать лобзиковый станок своими руками из электролобзика?

Обзор самых популярных моделей

На отечественном рынке инструмента существует огромный выбор стационарных лобзиковых станков, каждый из которых отличается мощностью, глубиной пропила, набором дополнительных функций и, конечно же, стоимостью.

Неподготовленному человеку порой бывает непросто выбрать модель, которая полностью соответствовала его требованиям. Чтобы облегчить эту задачу мы подготовили обзор 3 наиболее популярных моделей, представленных на сегодняшний день.

JET JSS-16

Стационарный лобзиковый станок бытового класса. Применяется для распила изделий из древесины, ДВП, ДСП и пластика. Для изготовления корпуса использована высококачественная конструкционная сталь, покрытая порошковой краской для защиты от коррозии. Небольшие габариты и масса позволяют использовать его в условиях ограниченного пространства.

Особенности конструкции позволяют использовать пильные полотна со штифтами и без них. Удобное расположение регулятора натяжения полотна на станине позволяет быстро производить его натяжение. Кроме того, конструкторами была предусмотрена возможность фиксации пильного полотна в нескольких плоскостях, что значительно облегчает процесс распила заготовок.

Технические характеристики:

• производитель – Jet;
• модель – JSS-16;
• Родина бренда – США;
• страна производства – Китай;
• класс – бытовой;
• максимальная глубина пропила, мм – 50;
• потребляемая мощность, КВт – 0,09;
• длина пильного полотна, мм – 127;
• частота ходов пилки, ход/мин – 1600;
• максимальная ширина заготовки, мм – 406;
• габариты, мм – 680х340х385;
• гарантия, мес – 12;
• вес, кг – 13;
• цена, в руб – 16 500.

Достоинства	Недостатки
универсальное крепление пильного полотна	при эксплуатации не выявлено
регулировка наклона рабочего стола
хорошая производительность

Dremel Moto-Saw (MS20-1/5)

Универсальный электрический лобзиковый станок. Предназначен для фигурного выпиливания заготовок из древесины и его составляющих. Металлический корпус, покрытый порошковой краской, обеспечивает долговечность использования. Уникальность инструмента заключается в небольших размерах и возможности его применения в виде стационарного станка и как ручного инструмента.

Небольшой вес и габариты позволяют удобно разместить станок на любом верстаке. Поверхность рабочего стола оснащена градуировкой для выполнения более точного распила заготовок. Дополнительное удобство создается благодаря функции быстрой замены и натяжения пильного полотна.

Основные технические характеристики:

• производитель – Dremel Moto-Saw;
• модель – MS20-1/5;
• Родина бренда – США;
• страна производства – Тайвань;
• класс – бытовой;
• максимальная глубина пропила, мм – 18;
• потребляемая мощность, КВт – 0,07;
• длина пильного полотна, мм – 100;
• частота ходов пилки, ход/мин – 2250;
• габариты, мм – 470х370х130;
• гарантия, мес – 12;
• вес, кг – 4,6;
• цена, в руб – 9 999.

Достоинства	Недостатки
небольшие габариты и вес	небольшая ширина пропила
возможность использовать станок как ручной инструмент
особая точность пропила

ЗУБР ЗСЛ-90

Настольный лобзиковый станок бытового класса. Разработан для художественного выпиливания и обрезания заготовок из дерева и пластика. Корпус изготовлен из конструкционной стали и для защиты от коррозии и механических повреждений покрыт порошковой краской.

Низкий уровень шума и энергопотребления в совокупности с хорошей производительностью делает его оптимальным выбором для домашнего использования.

Рабочий стол станка выполнен из полированного алюминия. Это обеспечивает долговечность и низкий коэффициент трения, что облегчает процесс выполнения работ. Кроме того, он оснащен возможностью изменения угла наклона.

Технические характеристики модели:

• производитель – ЗУБР;
• модель – ЗСЛ-90;
• Родина бренда – Россия;
• страна производства – Китай;
• класс – бытовой;
• максимальная глубина пропила, мм – 50;
• потребляемая мощность, КВт – 0,09;
• длина пильного полотна, мм – 133;
• частота ходов пилки, ход/мин – 1450;
• максимальная ширина заготовки, мм – 410;
• габариты, мм – 580х280х340;
• гарантия, мес – 12;
• вес, кг – 13,77;
• цена, в руб – 11 170.

Достоинства	Недостатки
хорошая производительность	отсутствие регулировки хода пильного полотна
простота настройки и эксплуатации
возможность быстрой смены пильного полотна

Стационарная конструкция для интенсивной эксплуатации

Если вы профессионально занимаетесь выпиливанием – можно изготовить более сложную и надежную конструкцию. Для заготовок подбираем прочные и твердые материалы, чтобы уменьшить паразитные вибрации при работе.

1. 1. Станина вырезается из тяжелой ДСП плиты (можно использовать старую мебель), стойка под рычажную конструкцию из текстолита или оргалита. Сами рычаги изготавливаются из квадратной стальной трубы. Заготовки не обязательно покупать, их можно найти у себя в гараже (сарае) или на пунктах приема вторсырья

1. 1. Крепежные элементы для полотна можно изготовить самостоятельно или подобрать от старого лобзика (ножовки по металлу). Применяются обычные пилки для лобзикового станка по дереву. Закрепить зажимы можно винтами, или при помощи олова и паяльника

1. 1. Не имеет значения, от какого устройства вы возьмете привод. Главное – исправный электродвигатель и работоспособный редуктор. Мощность вам не потребуется, крутящий момент обеспечат передаточные отношения шестерен

Конструкция собирается из штатных элементов редуктора. При необходимости крепление шатуна можно усилить дополнительной вставкой из металла. Все стойки и крепежные элементы выполняются из металла. Так и вибраций меньше, и износа не будет.

1. 1. Материал столешницы не имеет значения, главное жесткость и гладкость. Необходимо предусмотреть поворот вокруг продольной оси. Поэтому рабочая прорезь должна быть длинной

1. 1. Чтобы во время работы ваши руки были свободны, электропривод лучше запускать с помощью ножной кнопки или педали. Вы можете воспользоваться старым приспособлением от швейной машинки или изготовить кнопку самостоятельно

1. 1. Для того чтобы сделать лобзиковый станок более точным, необходимо устранить люфт полотна в точке распила. Для этого устанавливается роликовая направляющая

Ее можно изготовить своими руками опять же из подручных материалов.

Рычаг, поддерживающий направляющую, делается подвижным, чтобы можно было использовать приспособление только при необходимости.

1. Натяжение полотна в данной конструкции осуществляется пружиной. Нижний рычаг обеспечивает возвратно-поступательное движение, а верхний нужен лишь для поддержания пильного полотна

Итог: изготовить электролобзик самостоятельно можно без больших финансовых затрат. Главное определиться с задачами, и выбрать оптимальную конструкцию.

Очень интересный самодельный лобзиковый станок получился у Александра. Пошаговое описание с объяснением размеров деталей смотрите в этом видео.

Самодельный лобзиковый станок из компрессора от холодильника

Приводом данной конструкции будет электродвигатель, но не от стиральной машины, как в одном из вариантов, описанных выше, а от компрессора холодильника.

Первым делом необходимо будет извлечь электромотор из корпуса компрессора. После этого вырезаем круг из куска толстой резины, и крепим к нему двигатель.

Для крепления электромотора используются пластиковые стяжки. В самой резине нужно просверлить отверстия.

В качестве основания выступает диск, вырезанный из листа металла. Привариваем к нему стальные уголки, а потом прикручиваем резиновую «подушку» с мотором.

К нижней части основания привариваем три ножки — кольца из круглой стальной трубы, и надеваем на них резиновые заглушки.

Затем нужно изготовить стойку. Отрезаем два куска прямоугольной профтрубы, соединяем под углом 90 град., и привариваем к основанию.

Сверху стойки приваривается еще один диск из металла — это будет рабочий столик. Прорезаем паз под пилку.

На последнем этапе останется только покрасить станок. Для этого удобно использовать аэрозольную краску в баллончиках.

Посмотреть пошаговый процесс изготовления стационарного электролобзика своими руками можно в авторском видеоролике.

Конструкция получилась компактной и довольно простой в изготовлении. Это оптимальный вариант для небольшой домашней мастерской.

Такой самодельный станочек отлично подойдет, если вы занимаетесь изготовлением различных поделок из дерева.

Как сделать лобзиковый станок из двигателя стиральной машины своими руками

Изготовить станок для мастерской можно не только из ручного электролобзика, но и из двигателя от старой стиральной машинки. Схема выглядит так:

1. Из металлических уголков 20х20 мм сваривают станину для лобзикового станка. Из ЛДСП выпиливают столешницу удобных размеров и формы, а потом просверливают в обеих частях конструкции отверстия для винтов. Из профильной трубы с диаметром 20х20 мм изготавливают Г-образный рычаг, который будет ограничивать движение пилки, и приваривают его к станине.
2. Из листовой стали при помощи сварки выполняют короб для возвратно-поступательного механизма и монтируют в него втулку для хода штока стационарного лобзика. На токарном станке делают коленвал с маховиком-эксцентриком. На рабочую часть последнего устанавливают мини-подшипник и помещают вал в короб.
3. Готовый механизм смазывают и закрывают крышкой, а потом прикручивают короб в станину. В штоке зажимают полотно и устанавливают сверху столик из ЛДСП.
4. На коленвал вытачивают удлинитель, который позволит соединить рабочую часть лобзикового станка с двигателем от стиральной машины. Мотор прикручивают к коробу, а на поверхности рычага сверху устанавливают кнопку включения и выключения.

Перед использованием станок желательно прикрутить к столешнице, чтобы он не давал вибраций. Конструкция получается довольно удобной в работе, хотя для смены пилок приходится демонтировать весь короб.

Шаг 3: Закрепляем лобзик на крышке

1. Снимите подошву с лобзика, с помощью идущего в комплекте шестигранника. В крышке уже есть одно отверстие, вам осталось просверлить еще три, чтобы в каждом углу было монтажное отверстие.
2. В центральной части фанерной крышки отметьте место, где будете закреплять подошву лобзика, и отверстие для полотна лобзика.
3. Теперь можно просверлить четыре отверстия в фанере, раззенковав их перовым сверлом, чтобы шляпки винтов были вровень с поверхностью. Осталось сделать отверстие под пилку.
4. Теперь наденьте подошву обратно на лыжи лобзика, и приложите фанерную крышку к подошве, чтобы пилка прошла в предназначенное для нее отверстие.
5. В расширение каждого монтажного отверстия вложите шайбу, вставьте в отверстия болты и закрутите их с другой стороны гайками. Закрутить болты было немного сложно, поэтому я фиксировал головку каждого болта плоской отверткой, и крутил с другой стороны гаечным ключом.

Лобзиковый станок из двигателя от стиралки

В самодельной конструкции привод может быть разным — на усмотрение мастера. Рассмотрим вариант с использованием стандартного мотора от стиралки-автомат.

Приступаем к работе. Сначала необходимо изготовить станину лобзикового станка.

Материалы можно использовать разные — какие есть в наличии. В данном случае автор сварил раму из полосы металла и профильной трубы.

Конструкция очень простая: из профильной трубы надо сделать ножки, а из полосы — обвязку и верхний каркас для крепления рабочего стола. В нижней части приваривается кронштейн из полосы металла, к которому будет крепиться кривошипно-шатунный механизм.

В первом варианте настольного лобзика использовался заводской механизм от швейной машинки. В данном же случае мы будем изготавливать этот узел своими руками.

Сначала надо сделать эксцентриковый вал. На токарном станке вытачиваем из стального кругляка вал требуемой формы.

На один конец вала надеваем подшипник, после чего надо будет приварить кусочек стального кругляка с смещением от центра.

Отрезаем кусок круглой трубы, который послужит корпусом. Вставляем внутрь него вал, и надеваем подшипник на второй конец.

К эксцентрику крепится металлическая полоса с подвижным (шарнирным) элементом. Еще один кусок полосы привариваем к корпусу.

К этой пластине приваривается направляющая для подвижного элемента.

На следующем этапе необходимо приварить самодельный кривошипно-шатунный механизм к раме.

К подвижному элементу (штоку), который ходит вверх-вниз, необходимо приварить держатель для пилки электролобзика.

После этого потребуется изготовить рабочий стол. Какой именно материал использовать — на ваше усмотрение. В идеале лучше использовать листовой металл. Но фанера или ЛДСП тоже сгодятся.

В рабочем столике надо сделать отверстие для пильного полотна.

Как и в предыдущем случае, необходимо изготовить блок подшипников. Привариваем его к Г-образной стойке. Но в данном случае стойка изготовлена не из профильной трубы, а из полосы металла. И сама стойка приваривается уже непосредственно к станине.

На последнем необходимо сварить опорную площадку для электродвигателя, и можно приступать к покраске.

На эксцентриковый вал надевается шкив. Устанавливаем движок от стиралки, и соединяем его вал с эксцентриковым с помощью ременной передачи (ремня).

Как изготовить лобзиковый станок своими руками, подробно показано на видео ниже. Идеей поделился автор Mr Novruz.

Для удобства кнопку включения/выключения двигателя лучше вынести на боковую сторону станины, как можно ближе к рабочему месту. В целом же, конструкция очень простая, и повторить ее — не составит никаких проблем.

Для чего предназначены лобзиковые станки

Лобзиковые станки в первую очередь предназначены для выпиливания деталей или элементов сложной конфигурации в листовом материале: дереве, фанере, МДФ, ДВП, ДСП, пластике, алюминии. Также c их помощью производят выпиливание внутренних контуров изделий с предварительным просверливанием выпиливаемого материала.

Такой инструмент, в отличие от ручного или электрического лобзиков, оставляет работающему на нем свободными обе руки, что значительно облегчает работу и позволяет выполнить ее с наибольшей точностью. Большинство лобзиковых станков, при условии правильного подбора и установки пилочек, позволяют производить выпиливание даже в довольно толстых заготовках, со строгим соблюдением угла в 90º по отношению к плоскости заготовки.

Также, многие модели имеют наклонный стол, что дает возможность выполнять сложные узоры под строго заданными углами, отличными от прямого, что является практически невозможным при использовании ручного или электрического лобзиков.

Кроме домашнего использования, они широко применяются на мебельных производствах и предприятиях по изготовлению музыкальных инструментов. Правда, довольно часто их заменяют лазерными станками, но обожженные края, оставляемые последними, не делают их использование повсеместным.

Классификация устройств

Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

• С нижним суппортом.
• Двухсуппортные.
• На подвеске.
• С градусной шкалой и упором.
• Универсальные.

Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.

Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.

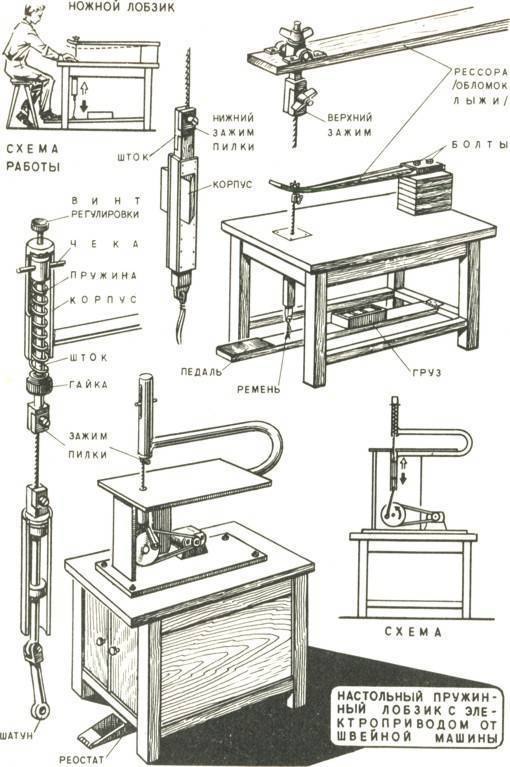

Станок из швейной машины – дарим вторую жизнь старым инструментам!

Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного «поколдовать» над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.

Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!

Небольшое усложнение конструкции

Можно сделать немного более сложный стол своими руками. Для этого делается станина из трех панелей ДСП толщиной 12-15 мм (две боковины размером 50х80 см и задняя панель размером 70х80 см). Конструкция собирается с помощью деревянного бруска или мебельных уголков. Внизу целесообразно сделать упрочняющую перемычку из деревянного бруска. Впереди станина не закрывается для обеспечения доступа к пусковой кнопке.

Верхняя панель из листа фанеры толщиной 10-12 мм и размером 70х100 см комплектуется лобзиком аналогично простейшей конструкции. Для устранения колебания пилки во время резания предусматривается простейшая система стабилизации. Пилка пропускается между двумя подшипниками диаметром 10-12 мм. Подшипники крепятся на кронштейн из стальной полосы, которые, в свою очередь, закрепляются на столешнице. На столешнице можно установить направляющие и ограничивающие рейки из деревянного бруска или алюминиевого профиля. Крепление их к краям столешницы лучше осуществлять струбцинами, что даст возможность перемещению их вдоль стола. Для точного перемещения на торцах столешницы можно закрепить шкалу от рулетки.

деревянный лобзиковый станок

Для прорезной резьбы и  выпиливания мелких деталей из дерева, фанеры, оргстекла, пластмасс и других материалов используют лобзики различных конструкций и видов. Это могут быть ручные («пионерские»), механические и электрические лобзики. Различные журналы приводили схемы самодельных лобзиковых станков приводом у которых были электродвигателя и даже электродрели. Но с появлением в продаже ручных электролобзиков появилась возможность как устанавливать их в стол для выпиливания крупных деталей, так и использовать в качестве привода для лобзиковых станков для выпиливания мелких деталей. Ручной электролобзик хорошо сбалансирован, достаточно мощный и имеет регулятор оборотов, что очень расширяет возможности его применения.

Всё же, на мой взгляд, у электролобзика есть существенный недостаток, это невозможность регулировать амплитуду хода пилочки. Но с этим недостатком я справился, сделав регулятор хода пилки.

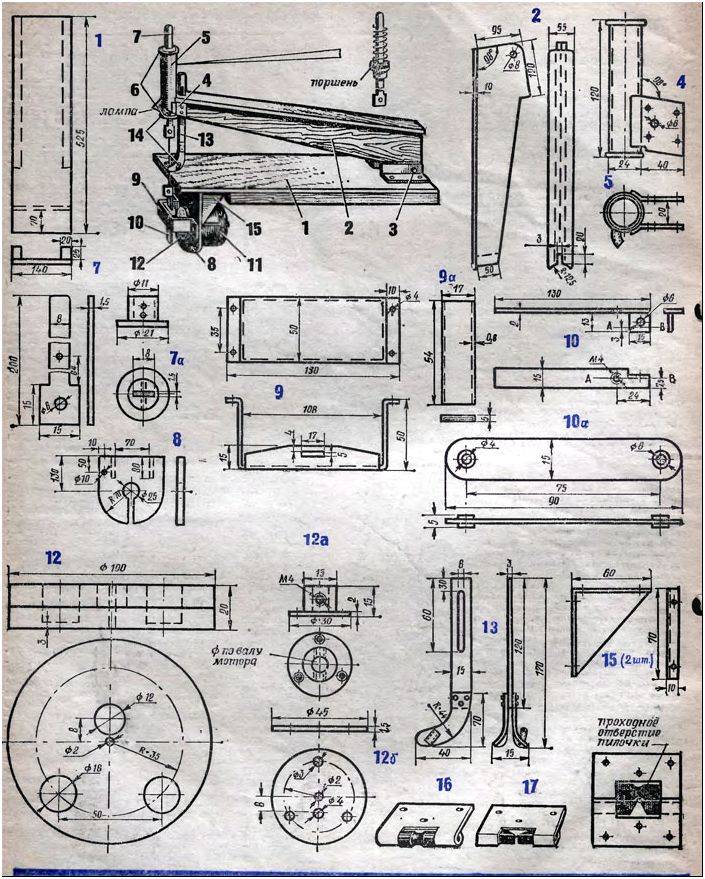

За основу для изготовления станка был взят вариант напечатанный в журнале Wood №12 1986.

Размеры коромысел были выбраны исходя из собственных нужд.  При этом следует учитывать, что увеличив длину, мы увеличим размер обрабатываемой детали, это плюс. Но в тоже время увеличим и вибрации пилки, а так же массу коромысел, что приведёт к увеличению вибрации всего станка, а это минус.  Поэтому длину делаем не больше необходимой. Увеличение задней части коромысел приведёт к облегчению натяжения пилки, но и опять-таки к увеличению массы и соответственно вибрации. Бытует мнение, что сбалансировав коромысло относительно оси качания, можно уменьшить вибрацию станка. На мой взгляд, это не верно.

 Уменьшить вибрацию можно уменьшив массу коромысла как можно сильнее. Но при этом необходимо чтобы оно оставалось жёстким, и могло выдерживать большие нагрузки.

Для натяжки удобно использовать эксцентриковые зажимы от велосипеда. Натяжку пилочки следует реализовать через жесткую пружину. Она поможет снизить количество разрывов пилочки.

Крепление пилки должно быстро и надёжно фиксировать пилочки разных размеров.

Планки на которых крепятся коромысла должны быть надёжно связаны между собой, чтобы уменьшить вибрации.

Вся конструкция станка должна быть жёсткой и надёжной. Управление должно находится в удобном месте.

Отвечу на все ваши вопросы.

Желаю вам удачных самоделок.

Общие сведения

Но в некоторых случаях использовать ручной инструмент для выполнения работ крайне сложно или даже неудобно – будет мешать плохая видимость линии реза, появляется необходимость удерживать заготовку двумя руками и прочее. Но основной проблемой ручного лобзика будет увод пилки в сторону, и это особенно проявляется при резке материалов с большой толщиной, а также малым радиусом кривизны. В таком случае не будет лишним распиловочный станок из лобзика, своими руками который сделать несложно и с этой задачей справится даже начинающий мастер.

Область применения станка и принцип действия

Главными конструкционными элементами можно назвать:

• Раму с натянутой пилкой.
• Кривошипно-щатунный механизм, который будет обеспечивать возвратно-поступательное движение рамы.
• Станина и рабочий стол.

Электрической лобзик способен с успехом заменить кривошипно-шатунный механизм, и приводить в движение раму с пилкой. Есть даже более простые конструкции, в которых электрический лобзик будет попросту прикреплен в перевернутом виде к рабочему столу вниз, а пилочка будет или удерживать свое положение во время работы благодаря собственной упругости, или будет зафиксирована сверху посредством направляющих/подпружиненным кронштейном, который перемещается вместе с ними при работе. Это даст возможность уменьшать потери мощности во время движения на рамку, но потребуется применения удлиненного типа пилок, которые не так уж часто можно встретить в продаже.

Достоинства

Главным преимуществом станка лобзикового типа будет возможность выполнения точного реза, а также никаких уводов пилки в сторону.

Более того, достоинствами лобзиковых станков перед ручными инструментами будет:

• Более эффективный контроль (визуальный) за точностью и направлением реза.
• Возможность применения направляющих элементов.
• Появляется возможность монтажа особых шаблонов, которые дадут возможность получить много одинаковых заготовок.
• Применяется более узкая пилочка, которая дает возможность уменьшать радиус кривизны и выпиливать детали более сложной конфигурации.

Вместе с таким достоинством будет еще одно – исчезнет необходимость организации рабочего места для выпиливания, потому  что станок будет расположен соответствующей для этого плоскостью.

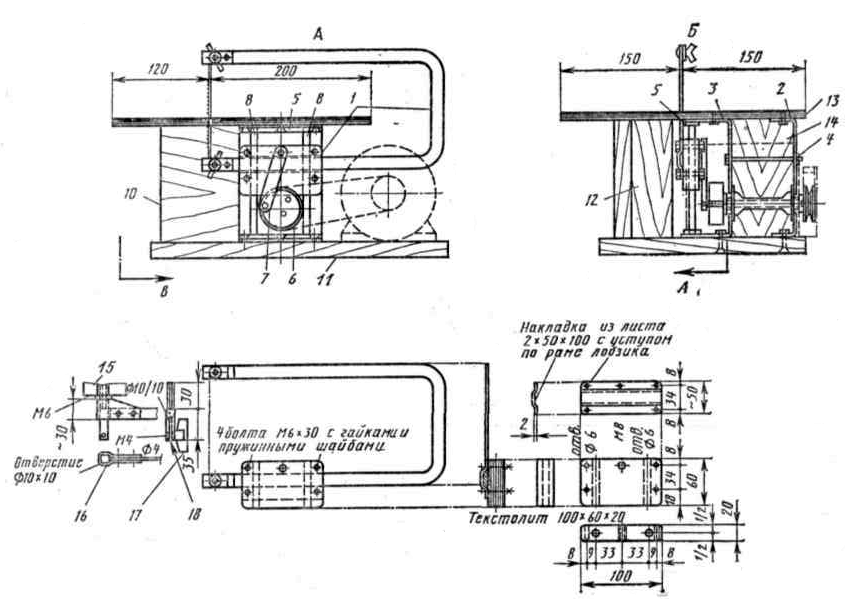

Базовая конструкция и чертежи

Чтобы сделать распиловочный станок из лобзика по дереву, потребуется чертеж. Есть готовые платформы, которые дают возможность быстро сделать ручной инструмент полноценным станком. Но они обычно предназначены для электрических лобзиков от определенных производителей, а также не подойдут для всех остальных устройств. Более того, стоимость таких платформ чаще всего намного больше, чем стоимость инструмента.

По этой причине куда проще будет сделать станок своими рукам. Основой для такого станка будет рабочий стол. Опытным путем было установлено, что наибольшую эффективность смогли продемонстрировать столы из листового металла – они прочные, а также обеспечивают прекрасную точность монтажа, не требуется частая замена и уменьшение рабочей длины пилочного полотна. Электрический лобзик прикрепляют к столу через отверстия к опорной плоскости, и при необходимости будет несложно его отсоединить и применять стандартным образом.

Рабочий стол нужно установить на станину. Она бывает сделана из натуральной древесины, ДСП или прочих материалов. Основным требованием будет прочность, простота доступа к электрическому лобзику к удобный для мастера размер, а точнее высота. На торцевой части стола следует установить коромысло, на которое будет прикреплен второй конец распиловочного полотна  с устройством натяжения.

Есть два варианта конструкций натяжного устройства:

1. Жесткое коромысло и блок пружинного типа на конце с подвижным узлом крепления  пилочного полотна.
2. Подвижное коромысло, на котором есть пружинка на противолежащем конце и жестким узлом для крепления пилочного материала.

И первый, и второй вариант пользуются популярностью, обладают своими достоинствами и недостатками, а выбор обычно делают в пользу того варианта, который более простой и доступный  в техническом плане.

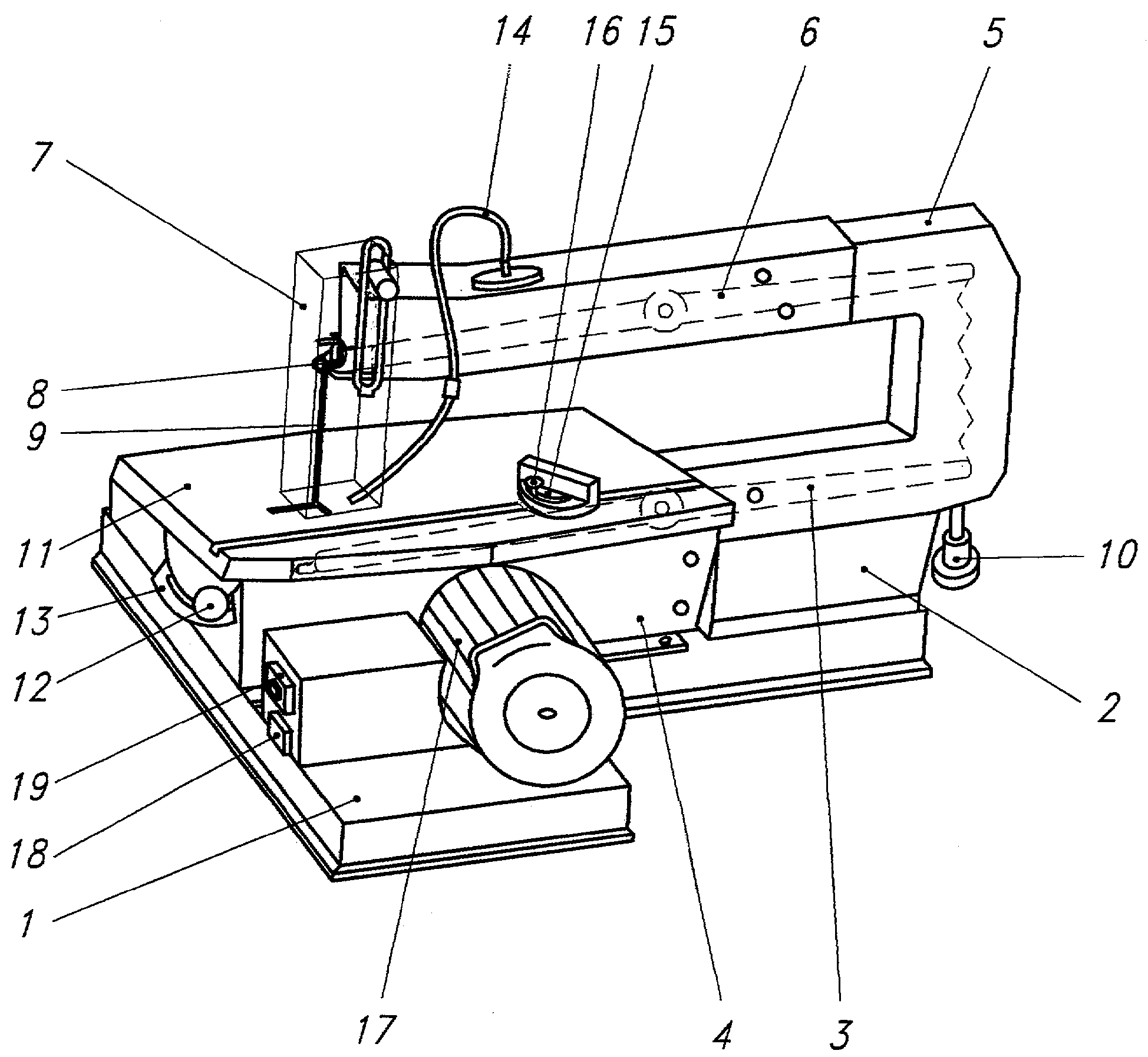

Устройство и принцип работы

Стандартный станок из электролобзика своими руками включает в себя главный стол, на котором размещен режущий инструмент. Под столом обычно закреплен электромотор и механизм, передающий вращение от вала двигателя. Узел натяжения располагается или в верхней, или нижней части станка. Во многих моделях существует возможность выпиливания заготовок под разными углами. Это бывает необходимо в случае наклонного распиливания. На поворотный механизм часто наносят разметку. Это создает некоторый комфорт в работе. Максимально возможный рез зависит от размеров столика. Обычно это параметр составляет 30–40 см. По конструкции лобзиковые аппараты делятся на:

• Имеющие нижний суппорт.
• Устройства с двойным суппортом.
• Пилы с подвеской.
• С упорами и градусной шкалой.
• Универсальные устройства.

Чаще всего встречаются пилы с нижним суппортом. В этом случае станина-основание имеет две части: нижнюю и верхнюю. На верхней части располагается блок порезки и очистки. В нижней части находится электродвигатель, управление и включение, механизм передачи. Такая конструкция позволяет вырезать детали практически неограниченного размера.

Верхняя часть станины с двойным суппортом содержит дополнительную рейку. Монтаж такого устройства проще, чем агрегатов с нижним суппортом. Двойной суппорт позволяет обрабатывать негабаритные заготовки. Оба варианта позволяют распиливать заготовку толщиной не более 8 см

Лобзиковые аппараты на подвеске не имеют станины. В результате они очень подвижные, и во время порезки материал остается неподвижным. Перемещается только режущий блок. Рабочий модуль чаще всего крепится к потолку, соответственно, габариты материала ничем не ограничены. Пилы с подвеской позволяют вырезать очень вычурные и сложные формы.

Для сверхточных работ по схемам и чертежам придуманы станки с градусной шкалой и упорами. Механизм их работы заключается в том, чтобы совершать действия без погрешностей и ошибок.

Универсальные лобзики умеют выполнять несколько задач, кроме порезки. Это сверление, шлифование, полировка.

Обычно одним из главных параметров инструмента является показатель мощности. Чем выше мощность, тем больше возможностей у механизма. Но когда речь идет о бытовом ленточном лобзике, это верно лишь отчасти. Вполне достаточно электродвигателя мощностью около 150 Ватт.

Гораздо важнее для самодельного стационарного лобзика — криво-шатунная часть. Узел, который преобразует вращение двигателя в поступательно-возвратное движение ленты.

Частота колебаний обычного бытового лобзика – до тысячи движений в минуту. Амплитуда при этом составляет от 3 до 5 см. Для материалов различной плотности и твердости предусмотрена регулировка скорости. В большинстве случаев длина полотна доходит до 35 см. При такой длине пилы можно разрезать заготовки толщиной по 10 см. Ширина пил колеблется от сверхтонких (шириной 2 мм) до грубых (шириной до 10 мм).

Собирая самостоятельно станок для выпиливания из фанеры, необходимо особое внимание уделить правильному натяжению режущего элемента. Полотно должно быть ровным, без винтообразных перекосов, достаточно натянуто, но без лишнего. Лента на должна «звенеть» от натяжения

Для этого разработаны системы из винтовых и рессорных пружин

Лента на должна «звенеть» от натяжения. Для этого разработаны системы из винтовых и рессорных пружин.

В промышленных образцах иногда применяют поток воздуха из воздушного насоса для автоматического убирания опилок во время пропила.
