Электронные уровни
Электронный уровень выступает более продвинутым, улучшенным вариантом пузырькового приспособления. У него есть два привычных блока для контроля горизонтали и вертикали. Роль третьей выполняет электронный блок с гироскопами. Когда уровень размещается на контрольной поверхности, на экране выводится величина ее наклона. Он равен нулю при горизонтальной и 90 при вертикальной плоскости.
У электронного уровня есть система калибровки. Она может быть автоматической у дорогих моделей. У бюджетных для проведения настройки предусмотрена отдельная кнопка. Когда уровень покупается в магазине, его показания не идеальны. В зависимости от того, в каком направлении корпуса прибор прикладывается к поверхности, на дисплее отображаются разные углы наклона.
Калибровка электронного уровня занимает меньше минуты. Процедура проводится согласно инструкции производителя. Для гарантированной точности измерения придется найти идеально горизонтальную плоскость. В квартире это может быть листовой кусок пенопласта, погруженный в ванной. На стройплощадке его помещают в корыто для раствора.
Чего нельзя делать
При использовании пузырькового строительного уровня следует придерживаться некоторых правил работы с ним. Среди них можно выделить такие:
- Нельзя прикладывать уровень к рабочей поверхности его боковой либо верхней частью.
- Нельзя использовать инструмент, не отрегулировав его предварительно. Для этого нужно подготовить уровень, карандаш, линейку и гвоздь:
- регулировку выполнять на максимально ровной поверхности. Это может быть левый угол стены с удобным доступом к нему;
- отступить от угла 3-5 см;
- вбить в стену гвоздь;
- одну сторону уровня подвести к гвоздю, уперев его в поверхность стены;
- начертить на стене линию;
- прислонить к гвоздю другую сторону уровня;
- начертить другую линию.
Если линии полностью совпадают, это свидетельствует о правильной настройке уровня. В случае расхождения линий, в месте их пересечения нужно поставить отметку. После этого повторить процедуру прикладывания еще раз. При этом необходимо понемногу подкручивать колбу. Повторять настройку следует до тех пор, пока линии не совпадут полностью.
- Не следует покупать уровни, которые не поддаются регулировке. Существует ошибочное мнение о том, что производители выпускают инструменты по определенным стандартам, что исключает необходимость их настройки. Каждый приобретенный строительный уровень нуждается в предварительной настройке.
- Не следует использовать инструмент, не проверив правильность его работы.
- Лучше не покупать уровни, конструкция которых не имеет регулировочных винтов, расположенных возле каждой колбы по 2 с каждой стороны. Винты должны иметь широкие головки: это позволяет осуществлять регулировку проще и быстрее.
- Не рекомендуется хранить уровень без чехла. Для его изготовлении подойдет вспененный пеноплистирол. В таком случае можно быть уверенным, что колбы уровня не повредятся.
- Нельзя допускать падения уровня с высоты. Это может привести к растрескиванию колбы или сбиванию настройки инструмента.
- Лучше не покупать уровень, корпус которого выполнен из хрупкого материала. Специалисты советуют отдавать предпочтение уровням, корпус которых изготовлен из дерева, алюминия или прочного пластика. Длительность использования таких уровней на несколько порядков больше.
- Не рекомендуется покупать недорогие модели инструментов. Срок их использования будет небольшим, да и данные их не будут отличаться точностью.
Строительный пузырьковый уровень – это инструмент, без использования которого невозможно выполнять строительные и монтажные работы.
Что означают деления на колбах
На ампулах с жидкостью в строительном приборе есть деления, они могут быть нанесены снаружи или изнутри капсул. Такие риски на колбах бывают двух видов:
- Маркировочные. По этим отметкам осуществляют проверку инструмента и его настройку, капелька должна располагаться ровно между метками, упираясь в них краями вплотную. Если присутствует отклонение, значит, приспособление требует предварительной калибровки.
- Метки погрешности. Такие дополнительные риски производитель наносит ближе к краям ампулы. В инструкции к приспособлению должна быть указана цена деления для данных меток. Если знать ее, то при перемещении воздушного пузырька в процессе замеров в ту или иную сторону можно понять, насколько сильно отклоняется поверхность от плоскости.
Большинство уровней маркируются только основными метками для пузырька Помимо делений на колбах, на корпусе некоторых приспособлений можно увидеть обычную миллиметровую линейку, которая нужна для измерения длины.
https://youtube.com/watch?v=irb_Aq9ZDUY
Конструкция и особенности пузырькового уровня
Пузырьковый уровень — простой строительный инструмент, необходимый практически при любых ремонтных работах. Конструктивно приспособление состоит из двух частей:
- жесткий корпус;
- одна или несколько ампул с воздушным пузырьком, или «капелькой».
Главным элементом строительного прибора является именно вставка из прозрачного материала, заполненная жидкостью. Внутрь ампул обычно заливают прозрачный или окрашенный спиртовой раствор, он не замерзает при отрицательных температурах и обладает большей вязкостью, нежели вода. В жидкости плавает небольшой воздушный пузырек, по положению которого при проверке, настройке и использовании уровня определяют, насколько ровной является плоскость.
Пузырьковые ампулы называют также колбами, глазками и визирами
На стенках ампулы нанесены риски. Это деления, между которыми должен располагаться пузырек воздуха. Его отклонение в ту или иную сторону свидетельствует о том, что поверхность требует выравнивания.
Пузырьковые приспособления в строительных магазинах представлены во множестве разновидностей. Можно выделить несколько типов:
- обычный профильный, такие инструменты сделаны на основе алюминиевого профиля;
Профильные приборы отличаются особенной прочностью и жесткостью
- ударный — такой инструмент выдерживает удары резиновой кувалдой и не требует постоянной новой настройки.
Ударные уровни используют обычно при укладке плитки
- магнитный — в основании инструмента закреплен магнит для крепления к поверхности.
Магнитные приборы применяют при работе с металлоконструкциями
Самые простые пузырьковые приспособления обладают одним глазком-визиром. Но чаще приборы оснащаются сразу двумя или тремя ампулами:
- вертикальной — для определения углов 90°;
- горизонтальной — для измерений в плоскости 180°;
- наклонной — для проверки углов 45°.
Виды
Гидростатический простейший
Самый примитивный из всех видов. Состоит из классических сосудов и прозрачной гибкой трубки. На сосуды нанесена разметка. Уровень продается без наполнения. Перед использованием заливать жидкость нужно самостоятельно. Колбы могут быть овальной, прямоугольной или иной формы. Длина — от 5 до 25 м. Диаметр может быть совершенно разным. В пустом состоянии вес не превышает 300 г, что удобно для транспортировки. Заполненный уровень тяжелеет до 1 кг.
Максимально удобны трубки 6-8 мм шириной. Они быстро заполняются. При работе жидкость свободно перемещается. Прямоугольные колбы позволяют плотно прижимать прибор к плоскости, что увеличивает точность измерения.
Такой гидроуровень используют и опытные мастера, и любители. Подготовить его просто:
Заполнить водой. Оптимально заливать 2/3 объема сосудов
Важно избегать образования пузырьков воздуха. Для этого достаточно не перегибать трубку, позволяя воде течь спокойно.
Совместить колбы для проверки
Если уровень жидкости одинаков – прибор заправлен верно.
Далее можно приступать к измерениям.
Преимущества:
- невысокая стоимость;
- легкий вес и компактные размеры;
- не нужна калибровка;
- подойдет новичкам;
- не бьется;
- можно подобрать длину и охватить большую площадь.
Недостатки:
- сложно использовать в одиночку;
- часто приходится перезаполнять, чтобы устранить пузырьки;
- невозможность измерения по вертикали;
- замерзает при минусовых температурах.
Мнение эксперта
Торсунов Павел Максимович
Исходя из характеристик, простой гидроуровень приемлем для монтажа потолка, разметки пола, фундаментов, иных измерений по горизонтали.
Пузырьковый
Усовершенствованная форма простого водяного уровня. В нем трубка колбами (1-3) помещена в планку из металла или пластика. Благодаря фиксации шкалы в корпусе, точность измерения повышается, нахождение горизонтали становится гораздо проще. Шкалу и сосуды видно в специальные окошки.
Внутрь уже залита жидкость. Наполнением служит не вода, а технический спирт, который не замерзает даже в сильный мороз. В данном варианте намеренно добавлен пузырек воздуха. Он перемещается по шкале и играет роль индикатора за счет разницы плотности. Спирт часто подкрашивают флуоресцентной краской. Так пользоваться прибором становится легче в условиях слабого зрения или освещения.
Профессиональные варианты снабжены электронным угломером и цифровым дисплеем, куда выводятся показатели не только в миллиметрах, но и в градусах, процентах. При достижении идеальных отметок такие приборы издают звук.
Используются для всех типов поверхностей, кроме сильно отдаленных друг от друга точек. Хороши в быту, чтобы повесить полки, картины, установить шкафы и прочее. Идеальны на стройках в работе с полом, стенами, потолком, проводами, декоративными элементами.
Преимущества:
- высокая точность;
- многофункциональность;
- удобство использования;
- морозостойкость;
- большой выбор размеров;
- разные цены;
- понятная визуализация результата измерения;
- можно измерять горизонталь и вертикаль;
- не требуют подготовки к работе.
Недостатки:
- бьются;
- могут попадаться бракованные в калибровке экземпляры;
- не всегда достаточно для крупных объектов.
Мнение эксперта
Торсунов Павел Максимович
Длина пузырьковых уровней варьируется от 15 см до 4 м. Ширина стандартна, всегда удобна для удерживания одной рукой без напряжения. Лучше выбирать с возможностью подстройки.
Трубный
Его можно назвать узкоспециализированным подвидом пузырькового уровня. Применяется для профилей, округлых балок, газовых, канализационных, водопроводных трубопроводов.
Выглядит как V планка с двумя перпендикулярными колбами. Внутри колб также спиртовая подкрашенная жидкость с пузырьком воздуха. На корпусе присутствуют магниты дли фиксации на поверхностях. Часто имеется хомут для подгона под диаметр трубы или профиля.
Преимущества:
- высокая точность;
- освобождает руки за счет опоры;
- морозостойкость;
- понятная визуализация результата измерения;
- можно измерять горизонталь и вертикаль;
- легкий вес;
- можно соединять несколько секций для увеличения длины.
Недостатки:
- бьются;
- могут попадаться бракованные в калибровке экземпляры;
- не показывает общий уклон провода, только конкретную трубу;
- узкое применение.
Пузырьковые уровни выпускаются и в карманном варианте в виде угловатой планки без опоры. Однако качественно использовать их куда сложнее.
Виды строительных уровней. Их преимущества и недостатки.
Строительные уровни условно можно поделить на ручные и лазерные. К ручным строительным уровням относятся: пузырьковый и колпачковый (гидроуровень, он же водяной уровень или отвес). Рассмотрим более подробно: для каких работ подходит тот или иной строительный уровень, его достоинства и недостатки.
Пузырьковый (реечный) уровень.
Самый популярный и широко известный измерительный инструмент. Большую популярность завоевали уровни с тремя колбами.
Конструкция: Основной элемент – планка из твердого материала. В нее вмонтированы прозрачные, стеклянные капсулы с пузырьком. На стекле ампулы (колбы) имеются измерительные метки (риски). Воздушный пузырь должен находиться в центре измерительных линий. Корпус бывает деревянный, алюминиевый и пластиковый. Широко используется уровень из алюминия. В колбах с пузырьком, как правило, находится технический спирт. В некоторых уровнях спирт подкрашивают и добавляют неон. Многие модели для удобства работы оснащены магнитами. Каждая отдельная ампула, установлена так, чтобы была возможность замерить горизонтальную и вертикальную плоскость, а также измерить плоскость, расположенную под углом 45 градусов.
Область применения. В профессиональной строительной работе и в быту.
Достоинства: простота в обращении, приемлемая цена, универсальный.
Недостатки: не подходит для масштабных работ.
Как настроить уровень строительный пузырьковый: перед использованием реечного уровня нужно проверить, что все ампулы закреплены и не имеют повреждений. Также необходимо проверить точность уровня. Для этого устанавливаем уровень на ровную горизонтальную плоскость. Делает отметку (риску) на месте пузырька в колбе. Переворачиваем уровень на другую сторону. Пузырек в колбе должен находиться на том же самом месте. Если уровень имеет несколько колб, проверять точность необходимо каждой колбы.

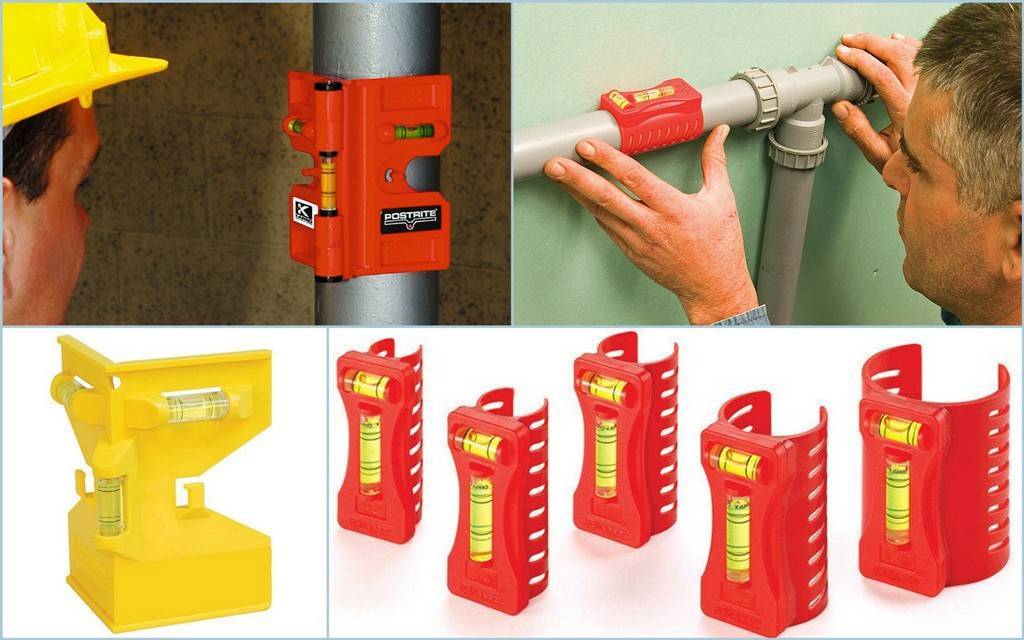

Трубный уровень.
Относится к разновидностям пузырькового уровня.
Конструкция: имеет вид полухомута со встроенной колбой. Может быть складным.
Область применения: используют для укладки труб и профиля.
Достоинства: компактен, имеет не большой вес, укомплектован фиксаторами на поверхности.
Недостатки: узкая специализация.
Перед использованием уровня нужно удостовериться, что все колбы закреплены, и не имеют повреждений. Принцип проверки точности инструмента аналогичен проверке пузырькового уровня.
Гидроуровень (водяной строительный уровень).
Один из точных измерительных инструментов.
Конструкция: две прозрачные трубки со шкалой, соединены мягким и гибким шлангом.
Область применения: для выравнивания горизонтальной поверхности большой площади.
Достоинства: простота в обращении и невысокая стоимость.
Недостатки: узкая специализация. При хранении и при заполнении емкости необходим навык. Для работы требуется компаньон. Работа при температуре выше 0°С.
Перед использованием трубку промывают мыльным раствором, а затем заполняют водой
Важно, чтобы в трубку не попал воздух, иначе замер будет с погрешностью. Точность работы проверяют замером жидкости в двух емкостях
Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня
Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике
Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня. Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике.
Лазерный строительный уровень.
Профессиональный строительный измерительный инструмент. Широкую популярность приобрел электронный лазерный уровень. Это самый точный строительный уровень на сегодняшний день.
Конструкция: в основе уровня – лазерный излучатель. Этот луч располагается параллельно подошве уровня. Лазерный уровень может крепиться на магнитах, штативах, кронштейнах. Многие модели имеют жидкокристаллический экран и встроенную память.
Область применения: используется в профессиональной сфере.
Достоинства: высокая точность измерения. Универсален. Компактен.
Недостатки: сложность в управлении. Высокая цена.
Перед работой с лазерным уровнем в обязательном порядке ознакомитесь с инструкцией. Электронные уровни оснащены системой автоматического выравнивания. Работает уровень на пальчиковых батарейках, поэтому чтобы результаты были точными, следите за состоянием заряда в батарейках.
Удачного выбора!
Как работать с измерителем
Ранее тем, как начинать пользоваться пузырьковым уровнем с тремя пузырьками иначе говоря другим изделием, стоит взять его в руки и внимательно осмотреть. Освободив ниппель от упаковки, можно заметить, что его грани отличаются по мнению цвету и структуре. У каждого уровня есть так называемая рабочая контрагент: металл на ней выглядит несколько грубым, словно после резки дисковой пилой.
У недорогих приспособлений одна рабочая рука. Именно ею нужно прикладывать уровень к проверяемой поверхности. При использовании разный грани корпуса, скорее всего, ничего страшного не произойдет. Обаче при этом погрешность измерения будет больше. Для точных работ сие играет значимую роль.
Совет! Перед тем, в духе прикладывать уровень, желательно очистить проверяемую поверхность от мусора.
Осмотр горизонтали
Для простоты понимания подойдет процесс навешивания книжной воинство. Сначала делают разметку. Отмечается отверстие для первого бокового крепления. Через некоторое время к точке сверления прикладывается край уровня. Сохраняя его положение, перемещают дальнейший конец корпуса. Как только пузырек воздуха в колбе контроля горизонтали разместится посереди внутренними краевыми или установится точно на центральной метке — дозволительно проводить линию разметки. Это значит, что уровень правильно отстрелился, словно говорят профессиональные строители.
Контроль можно проводить в нескольких направлениях
К примеру, быть установке подоконника важно сделать его выравнивание вдоль и поперек. К этого уровень можно размещать соответственно нужному направлению контроля. Флакон в колбе покажет, как необходимо наклонить подоконник или повернуть его повдоль оси
Флакон в колбе покажет, как необходимо наклонить подоконник или повернуть его повдоль оси.
Контроль вертикали
При помощи уровня легко проверить пошив штукатурки. Приложив приспособление рабочей стороной к стене, следует посмотреть для положение пузырька в вертикальной колбе. Если он уходит к штукатурке, вероятно, сверху нужно сделать слой отделки толще, и наоборот.
Начальственно! Уровень нужно прикладывать к стене так, чтобы вертикальная колба рядом измерениях находилась вверху. Отдельные модели требуют ее положения внизу. Всё же у таких изделий обязательно есть соответствующая пометка на корпусе и разъяснение в инструкции по эксплуатации.
Контроль наклона
При помощи аппаратура с тремя пузырьками можно не только выставить уровень по горизонтали другими словами вертикали, но и проверить наклон поверхности. Обычная, недорогая модель с нетерпимо закрепленными колбами позволит измерить только угол 45 градусов. Фабрикаты с поворотным блоком предлагают контролировать произвольный показатель наклона.
Пользоваться уровнем в (видах таких целей несложно. Поворотная колба устанавливается на нужный рейтинг угла контроля. На ней обязательно есть градуированная шкала, а повороты блока фиксируются защелкой с определенным шажком. Прибор прикладывается к контролируемой поверхности, и по положению пузырька в колбе изучается обоснованность ее наклона.
Чего нельзя делать
Стоит памятовать, что уровень прикладывается только рабочей стороной к проверяемой поверхности. В таком случае есть, всегда длинной гранью. Если прикладывать его боком, почерпнуть верные данные о горизонте невозможно. Фактически, в этом случае контролируется несуществующая геликоид. У приспособления нет пузырьков, которые могут правильно показать ее размещение.
Как пользоваться строительным уровнем
После распаковки пузырькового уровня следует внимательно его осмотреть. Каждая модель имеет разные по структуре и цвету грани. Нужно найти рабочую сторону. Она, как правило, имеет более грубый металл.
Перед проверкой поверхности на ровность следует очистить её от пыли и мусора.
Для контроля горизонтали производятся следующие действия:
- сделать разметку отверстия или линии (в зависимости от выполняемой операции);
- приложить к ней край уровня;
- сохраняя положение измерителя, начать перемещение второго конца корпуса;
- при достижении пузырька центральной отметки провести линию горизонта.
Мастера советуют делать проверку в нескольких направлениях. При установке полки или подоконника выравнивание производится вдоль и поперёк детали. Для этого измеритель укладывают к разным сторонам заготовки. В соответствии с положением пузырька выполняется поворот детали вдоль оси или наклон к нужному краю.
Вертикальность выверяют следующим образом:
- приложить прибор рабочей стороной к проверяемой поверхности (колба должна располагаться сверху);
- посмотреть положение воздушного шарика в вертикальной капсуле;
- если пузырёк размещается ближе к измеряемой плоскости, нужно выровнять её с помощью снятия лишнего слоя или наращивания толщины.
Кроме горизонтальности и вертикальности уровень пузырькового типа способен контролировать наклон рабочей поверхности. В бюджетных моделях колбы зафиксированы прочно, поэтому угол замеряется лишь на 45 градусов. Наличие поворотного блока в более дорогих приборах позволяют снимать произвольные показатели наклона.
Для этого поворотную капсулу устанавливают на нужное значение по градуированной шкале. Поворот блока закрепляют защёлкой, выбрав определённый шаг. Остаётся только приложить уровень к замеряемому участку. Правильность наклона изучается по положению пузырькового шарика в капсуле.
Необычные уровни – круглый и самодельный
Уровень пузырьковый, круглый по форме, конечно, отличается от своих собратьев, но только формой и сферой применения, а принцип действия всё тот же. Запаянная капсула с пузырьком воздуха, указывающая на отклонения, помещена в круглый небольшой корпус, оснащенный с нижней стороны клейкой основой. Например, при помощи таких уровней, установленных на штативах для фото- и видеоаппаратуры, операторы выставляют «горизонт» кадра.
Однако, чаще всего, такие устройства все же используют на промышленных предприятиях, где важна строгая горизонтальность станков или иного оборудования. Со временем любое здание может дать усадку, резонанс может внести свою лепту в устойчивость оснастки, а этот уровень позволит вовремя заметить изменения и не допустить нарушения технологических условий производства продукции.
Нужно отметить, что наши отечественные «кулибины» не были бы самими собой, если бы не справились с задачей создания самодельного уровня, правда, уже не пузырькового, но, тем не менее, достаточно точного устройства. К вершине школьного равнобедренного угольника нужно привязать крепкую нить, затем к ней прикрепить остроконечный грузик (дедушкино рыбацкое грузило вполне подойдет), а на длинной стороне основания посередине сделать отметку. Поставьте конструкцию на какую-нибудь поверхность – если грузик показывает на отметку, значит, подтверждена горизонтальность.
Пузырьковый уровень, или, правильнее, спиртовой – это инструмент, который представляет собой рейку с прозрачными вставками – «глазками». Чаще всего пузырьковый уровень имеет два-три «глазка». Правильное название «глазка» – визир. Каждый такой визир рассчитан на проверку определённой плоскости: один – горизонтальной, один – вертикальной, и третий – под определённым углом к горизонту. Визир устроен следующим образом – это прозрачная вставка, внутри которой имеется полость – как бы трубочка с запечатанными концами.
Внутри полости содержится жидкость – обычно раствор спирта, окрашенный в яркий цвет, в котором плавает пузырёк воздуха. Также на стенках визира нанесены метки – риски. Они служат ориентиром – в правильном ли положении находится пузырёк. Уровни используют в очень широком спектре работ – поэтому этот инструмент бывает множества видов и размеров. Рабочая поверхность – это сторона, которой надо прикладывать уровень к тому месту, которое проверяют. Обычно она «приточена» – не окрашена, а обработана так, как будто её отпилили циркуляркой (может быть с магнитной вставкой). Допустим, нам надо установить подоконник – это горизонталь. Кладем на него уровень рабочей поверхностью вниз. Пузырёк воздуха в соответствующем «глазке» должен находиться ровно посередине между рисками – играют роль даже доли миллиметра, здесь нельзя довольствоваться оценкой «приблизительно посередине» каждая десятая доля миллиметра, на которую отклонился пузырёк, на расстоянии метра окажется уже ошибкой в несколько миллиметров.
Если пузырёк отклонён влево, значит надо немного опустить левую сторону (или приподнять правую). Если же наоборот, значит и действуем соответственно. То есть, надо опускать вниз тот край, куда отклонился пузырёк, или же приподнимать противоположный. Когда подоконник выставлен – жёстко зафиксируйте его в этом положении. Теперь о том, как пользоваться строительным уровнем на вертикальных поверхностях. Для примера рассмотрим проверку оштукатуренной стены. Приставляем уровень к стене рабочей поверхностью. Визир вертикали должен быть вверху (очень редко бывает и внизу – но тогда на инструменте должна быть соответствующая надпись или указатель). Если в «глазке» пузырёк отклоняется «от стены» – значит, низ стены выпирает, то есть вверху недостаточно штукатурки. Если же пузырёк от центра отклоняется в сторону поверхности, значит, стена наклонена на вас – недостаточно раствора снизу. Работа с любым уровнем – кропотливое дело. Запаситесь терпением и не спешите. И всё у Вас получится!
