Полиспасты. Назначение и устройство

Запасовка полиспастов

На практике может появиться необходимость изменить расстояние между основными грузовыми блоками и расположение последней. Подобная процедура называется запасовкой и она позволяет изменить скорость либо высоту подъема груза. В грузовых кранах с ее помощью можно подкорректировать нарушенную прямолинейность подъема, что повышает общую безопасность работ и предсказуемость поведения.

Всего существует четыре вида запасовки:

Однократная, которую используют на стреловых подъемных механизмах, оснащенных гуском. В этом случае крюк подвешивают на одной нити каната и проводят через все блоки с последующим наматыванием на жестко закрепленный барабан.
Двухкратная, которую используют на различных кранах, имеющих балочную и подъемную стрелу. В 1-м случае конец каната крепят на корне, а 2-й прогоняют через обводные барабаны, крюковые и стреловые блоки, вершину башни с подводом к лебедке. Во 2-м случае неподвижно жестко закрепленные блоки размещают прямо на головке стрелы, а канат крепят сразу в грузовую лебедку.
Четырехкратная, которую применяют обычно на кранах и механизмах с высокой грузоподъемность. В ее основе лежит однократная или двухкратная запасовка, но ее реализуют отдельно по каждому из имеющихся блоков.
Переменная, в основе которой лежит желание изменить рабочую грузоподъемность механизма. Для этого в подвижные блоки монтируют подвижные обоймы, которые удерживает сам канат либо цепь. Изменение же кратности проведенной по итогу запасовки идет за счет опускания подвески на специальную опору, которое происходит при сматывании каната.

Приобрести полиспасты, а также блоки для них можно оставив заявку по бесплатному телефону 8 (800) 550-93-95 либо электронной почте

Назначение и применение полиспаста

Грузоподъемные механизмы конструктивно отталкиваются от правила рычага и силы трения, чтобы увеличить силу или скорость подъема объекта. Два ключевых элемента устройства полиспаста составляют основу работы данного механизма:

Неподвижный шкив является элементом, который прикрепляется к технике или иному крепкому статичному элементу. Он выполняет функцию распределения давления между элементами конструкции.
Подвижный шкив, присоединяясь к грузу при помощи оснащенного крюка, должен выдержать максимально возможное давление и поддержать работоспособность механизма.

Тросы соединяют элементы конструкции. Неподвижный шкив состоит из роликов, по каждому из которых проводится цепь или канат, что позволяет сократить давление на каждый ролик путем увеличения количества рабочих ветвей, таким образом для подъема тяжелого груза нужно рассчитать и организовать подходящее количество роликов.

Полиспаст на кране подъемном используется с усиленными силовыми показателями, его также применяют на такелажных приспособлениях, на малых судах. Подвесные конструкции, в которых натягиваются подвесные силовые линии, машины, переправы, перила, подъемные конструкции в спорте уже много лет практикуют использование полиспастов для облегчения работы.
Полиспасты с усиленными скоростными показателями применяются гидравлических и пневматических системах подъема.
Когда нужно поднять или спустить тяжелые объекты необходим механизм, который способен поддержать постоянное давление на опорах мостового, козлового и консольного кранов, активно применяется сдвоенный грузоподъемный механизм.

Одной из главных характеристик подобного механизма по праву считается его кратность. Данная характеристика этого устройства рассчитывается следующим образом:

скорость, с которой движется подвижная ветвь механизма ÷ скорость, с которой поднимается груз;
число ветвей троса с подвешенным грузом ÷ число ветвей троса, присоединенных к барабану.

При подобном расчете мы определяем мы можем определить коэффициент выигранной силы или скорости по итогу использования данного механизма. Изменить кратность полиспаста можно, добавляя или удаляя дополнительные шкивы системы, соблюдая следующие условия:

Если дополнительные шкивы суммарно составили нечетное количество, их нужно прикрепить конец троса на неподвижном шкиве.
Если дополнительные шкива суммарно составили четное количество, их нужно прикрепить конец троса на крюковую обойму.

Создаем простейший подъемный механизм своими руками

А вот если механизм для грузов нужен срочно или на один раз, а выбирать по магазинам его нет времени и жалко денег, мы расскажем, как сделать полиспаст своими руками. Хорошо, если у вас в мастерской имеются резьбовые шпильки, подшипники, блок, трос, крюк, шестеренка. Понадобится немного времени: нужно подшипники насадить на шпильку. Гайку от шпильки желательно зафиксировать, чтобы не тратить некоторую часть сил впустую на прокручивание своеобразного вала. Конец шпильки можно снабдить шестеренкой, сделав таким образом более удобный ручной привод.

Через блок перекидываем трос и крепим его на опоре, а вот на другой конец цепляем крюк, на который будем вешать груз. Также на конце троса можно зафиксировать систему строп, если характер груза не позволит его насадить на крюк. В принципе, самый простейший вариант полиспаста готов. Остается приступить к работе, соблюдая технику безопасности, которая одинакова для всех механизмов, как покупных, так и самодельных. Внимательно проверяйте все элементы на целостность перед работой, а во время работы не делайте резких движений, поднимать груз следует плавно, и, конечно, не стоит стоять под подвешенным грузом.

Источник

Как производить расчеты для полиспаста ↑

Несмотря на то что теоретически конструкция полиспаста предельно простая, на практике не всегда ясно, как поднять груз с помощью блоков. Как понять, какая кратность понадобится, как выяснить КПД подъемника и каждого блока в отдельности. Для того чтобы найти ответы на эти вопросы, нужно выполнить расчеты.

Расчет отдельного блока ↑

Расчет полиспаста нужно выполнять из-за того, что условия работы далеки от идеальных. На механизм действуют силы трения в результате движения троса по шкиву, в результате вращения самого ролика, какие бы подшипники ни применялись.

Кроме того, на стройплощадке и в составе строительной техники редко применяется гибкая и податливая веревка. Стальной канат или цепь обладают гораздо большей жесткостью. Так как для сгибания такого троса при набегании на блок требуется дополнительное усилие, его тоже нужно обязательно учитывать.

Для расчета выводят уравнение моментов для шкива относительно оси:

SсбегR = SнабегR + q SнабегR + Nfr (1)

В формуле 1 показаны моменты таких сил:

Sсбег – усилие со стороны сбегающего каната;
Sнабег – усилие со стороны набегающего каната;
q Sнабег – усилие, для сгибания/разгибания каната с учетом его жесткости q;
Nf – сила трения в блоке, с учетом коэффициента трения f.

Для определения момента все силы умножаются на плечо – радиус блока R или радиус втулки r.

Сила набегающего и сбегающего троса возникает в результате взаимодействия и трения нитей каната. Поскольку сила для сгибания/разгибания троса существенно меньше остальных, вычисляя воздействие на ось блока, этим значением часто пренебрегают:

N = 2 Sнабег×sinα (2)

В этом уравнении:

N – воздействие на ось шкива;
Sнабег – усилие со стороны набегающего каната (принимается примерно равным Sсбег;
α – угол отклонения от оси.

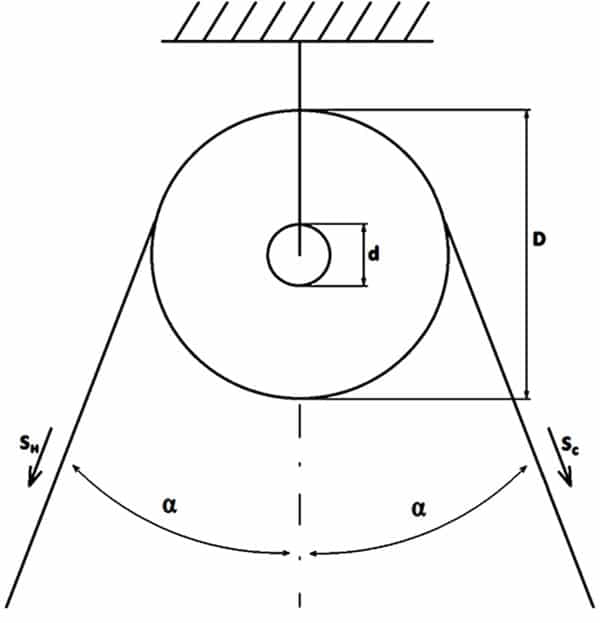

Блок полиспаста

Расчет полезного действия блока ↑

Как известно, КПД – коэффициент полезного действия, то есть насколько результативна была выполненная работа. Его рассчитывают, как отношение выполненной и затраченной работ. В случае с блоком полиспаста применяется формула:

ηб = Sнабег/ Sсбег = 1/(1 + q + 2fsinα×d/D) (3)

В уравнении:

3 ηб – КПД блока;
d и D – соответственно, диаметр втулки и самого шкива;
q – коэффициент жесткости гибкой связи (каната);
f – коэффициент трения;
α – угол отклонения от оси.

Из этой формулы видно, что на КПД влияет строение блока (посредством коэффициента f), его размер (через отношение d/D) и материал каната (коэф. q). Максимальное значение КПД можно получить, используя втулки из бронзы и подшипники качения (до 98%). Подшипники скольжения дадут до 96% коэффициент полезного действия.

На схеме изображены все силы S на разных ветвях каната

Как высчитать КПД всей системы ↑

Подъемный механизм состоит из нескольких блоков. Суммарный КПД полиспаста не равен арифметической сумме всех отдельных составляющих. Для вычисления используют куда более сложную формулу, а точнее – систему уравнений, где все силы выражаются через значение первичной S0 и КПД механизма:

S1=ηп S0;
S2=(ηп)2 S0; (4)
S3=(ηп)3 S0;

….

Sn=(ηп)n S0.

КПД полиспаста при разной кратности

Поскольку значение КПД всегда меньше 1, с каждым новым блоком и уравнением в системе значение Sn будет стремительно уменьшаться. Суммарный КПД полиспаста будет зависеть не только от ηб, но и от количества этих блоков – кратности системы. По таблице можно найти ηп для систем с разным количеством блоков при разных значениях КПД каждого.

5.4. Полиспасты

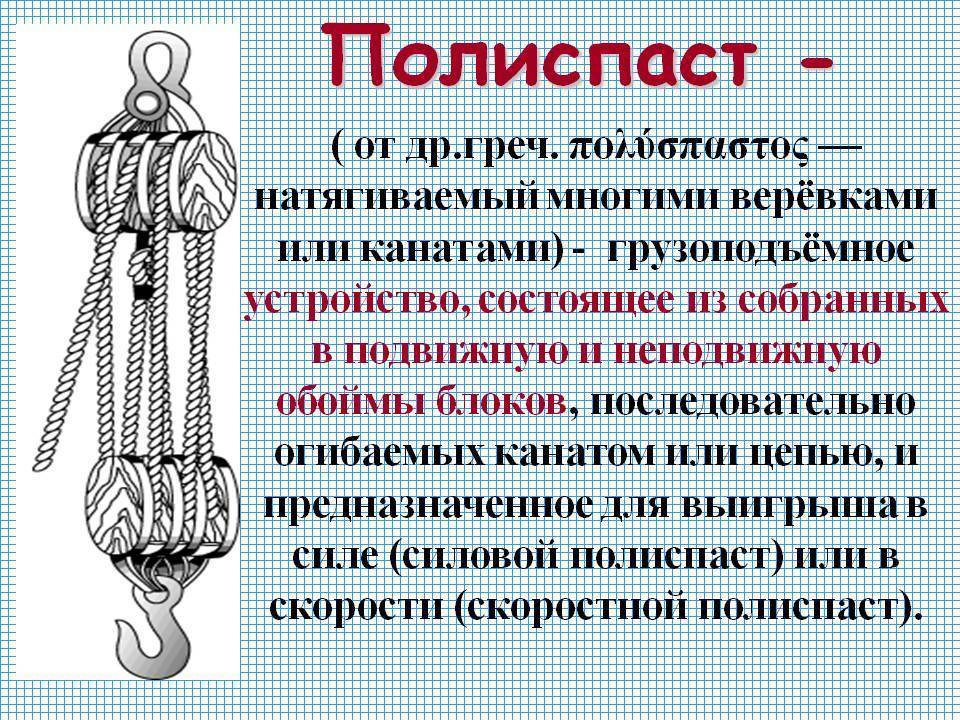

Полиспастом называют систему подвижных и неподвижных блоков, огибаемых грузовым канатом. Силовой полиспаст уменьшает усилие в канате и момент сопротивления на грузовом барабане от поднимаемого груза. Основной характеристикой полиспаста является его кратность а, равная отношению общего числа ветвей каната, на которых подвешен груз, к числу ветвей каната одновременно наматываемых на барабан. Благодаря тому, что полиспаст снижает усилие в канате, появляется возможность существенно уменьшать диаметр грузового каната и как следствие, диаметр барабана и канатных блоков, массу и габариты грузоподъемного механизма.

Кроме того полиспаст позволяет изменять передаточное отношение грузоподъемного механизма. Диапазон рабочих скоростей подъема груза и частоты вращения приводных двигателей так широк, что редуктор со стандартным значением передаточного числа порой оказывается не пригодным. В таких случаях проблема решается за счет изменения кратности полиспаста. Увеличивая кратность полиспаста а, можно уменьшить необходимое передаточное число редуктора ip и наоборот. Таким образом выбор полиспаста является ответственным этапом конструирования грузоподъемного механизма, так как от его кратности зависят практически все технические показатели механизма.

Полиспасты подразделяются на одинарные и сдвоенные. В практике известны также случаи применения счетверенных полиспастов. В одинарном полиспасте один конец каната крепится на барабане, а второй конец – при четной кратности на неподвижном элементе конструкции (рис.5.7 сх.о), а при нечетной кратности на крюковой подвеске. На указанной схеме канат к барабану проходит от полиспаста через направляющие блоки, так как механизм расположен в стороне от полиспаста и грузозахватного устройства. Так устроен, например, башенный кран, у которого механизм установлен в основании башни, а полиспаст намного выше на конце стрелы. На других типах кранов применяют схемы полиспастов без направляющих блоков (схема 4), когда канат от крюковой подвески непосредственно навивается на расположенный сверху барабан.

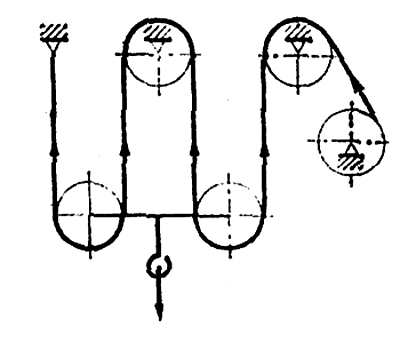

Рис. 5.7. Схемы запасовки полипастов

Одинарные полиспасты часто используются на кранах, но имеют ряд недостатков. Как можно видеть на схеме 4 подъем груза сопровождается перемещением каната при его навивке вдоль оси барабана и «уводом» груза в сторону по горизонтали, что недопустимо при выполнении монтажных операций. Кроме того, наматывание или сматывание каната с барабана ведет к неравномерному и постоянно меняющемуся нагружению опор барабана и пролетных балок металлоконструкций крана.

С целью обеспечения строго вертикального подъема и опускания груза при постоянной величине нагрузок на опоры барабана применяют сдвоенные полиспасты, состоящие из двух работающих совместно одинарных (схемы 1, 2, 3, 5, 6, 7, 8, 9). В сдвоенном полиспасте оба конца каната закреплены на барабане, а в систему блоков введен так называемый уравнительный блок, который в отличие от других блоков не вращается при подъеме или опускании груза, а лишь слегка временами проворачивается, выравнивая длины ветвей обоих полиспастов. Этот блок может иметь уменьшенный по сравнению с остальными диаметр и располагаться как сверху среди группы неподвижных блоков так и снизу в крюковой подвеске вместе с подвижными блоками. Иногда вместо уравнительного блока и с той же целью в полиспаст встраивается балансир (схема 9), что позволяет в случаях, когда необходим канат особенно большой длины, вместо одного целого каната оснащать полиспаст двумя короткими его кусками.

Рычаги и блоки | Сила и движение

Рычаги и блоки — простые механизмы. Рычаг состоит из стержня и точки опоры или вращения. В блоках используется канат, укрепленный в желобе колеса.

Если приложить силу к одному концу рычага, то на втором его конце тоже возникать сила. Рычаг можно использовать, чтобы выиграть в силе, — усилие, действующее на груз, может быть значительно больше, чем приложенное к другому концу рычага. В частности, с помощью лома, используемого как рыча , можно сдвинуть с места огромные глыбы, которые вручную не поднять.

Чтобы увеличить усилие иногда применяют систему с двух или нескольких блоков. Системы блоков не только дают выигрыш в силе, но и дают возможность изменить направление усилия, прикладываемого к канату.

РЫЧАГИ

Рычаг вращается вокруг неподвижной точки, которая называется точкой опоры или ось вращения. От расстояния между точкой опоры и местом, куда прикладывают силу и где размещен груз, зависит, во сколько раз можно выиграть в силе. Применяя монету как рычаг, можно открыть банку с краской. Для этого один конец монеты надо продвинуть в щель между крышкой и банкой, а ободок банки будет выполнять роль точки опоры. Теперь, нажав на монету с другой стороны, можно поднять плотно вставленную крышку. Если не хватает силы открыть банку монетой, можно воспользоваться ручкой ложки. Ее свободный конец размещен дальше от точки опоры, и со стороны второго конца к крышке будет приложена значительно большая сила.

ОДИНОЧНЫЕ БЛОКИ

Блок представляет собой колесо с желобом, вращающийся вокруг оси. В желобе закреплен канат. Подтягивая один конец каната, поднимают груз, закрепленный на другом конце. При использовании одиночного недвижимого блока сила тяги равна силе тяжести груза. Итак, одиночный неподвижный блок не дает выигрыша в силе. Направление силы, которая передвигает груз, отличается от направления силы тяги.

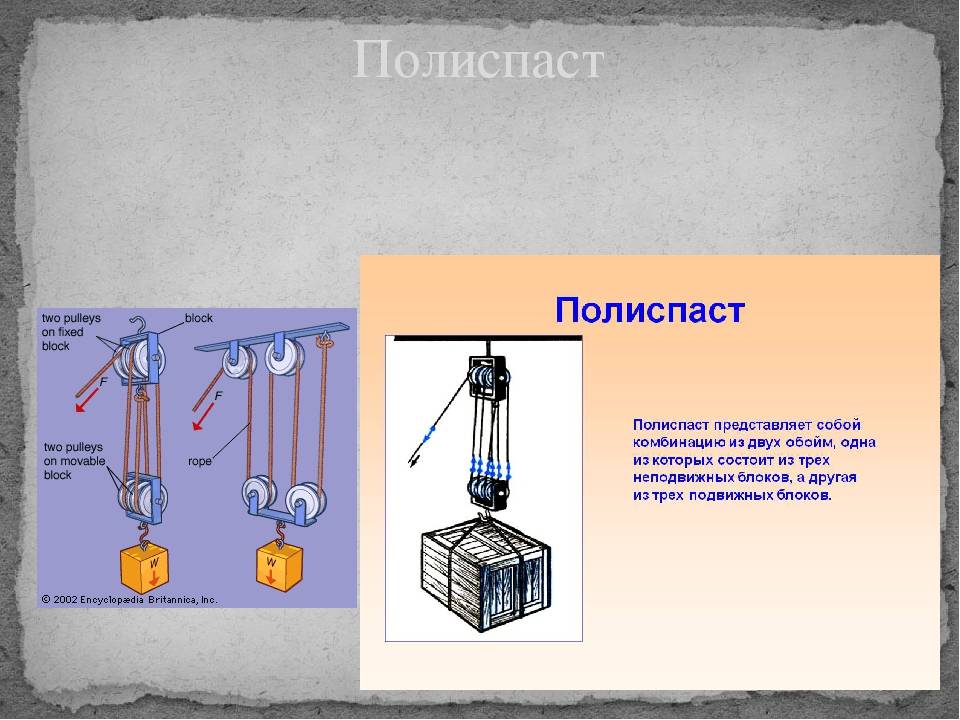

ПОЛИCПАСТЫ

Можно заставить работать два блока одновременно, если ось одного из них закрепить на высоко расположенной опоре, например балке, а к оси второго подвесить груз. Один конец каната прикрепляют к оси недвижимого блока. Если потянуть за свободный конец каната, груз начнет подниматься. Системы из нескольких подвижных и неподвижных блоков называются полиспастами.

Полиспаст с 2 пар блоков дает выигрыш в силе в 4 раза. Расстояние, на которое тянут канат, в 4 раза больше высоты, на которую поднимается груз. Для подъема очень тяжелых грузов краны и другие грузоподъемные механизмы оснащены полиспастами с несколькими парами блоков.

Использование двойного блока уменьшает усилие, необходимое для подъема груза в два раза, то есть , прикладывая к канату силу 100 Н, можно поднять груз силой тяжести 200 Н. Таким образом, двойной блок дает двойной выигрыш в силе; при этом для перемещения груза на 1 м приходится выбрать 2 м каната. Поскольку работа равна произведению действующей силы на расстояние, то выполненная работа составляет 100 Н х 2 м = 200 Дж, и она равна работе по подъему груза 200 Н x 1 м = 200 Дж. В общем случае выигрыш в силе равно количеству блоков.

techis.ru

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

Прямоугольная труба для рамы.
Вал для барабана, можно использовать трубку круглого сечения.
Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
Звёздочки — большая и малая. Цепь.
Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
Рычаг для привода.
Трос с карабином.
Сварка и электроды.
Болгарка и шлифовальный диск к ней.
Краска и грунтовка.
Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше. Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов. Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали. Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой. Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:Одно в центре. Диаметр должен соответствовать размеру вала. 6 отверстий на расстоянии 7 см. Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений. Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе. С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами. Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка. Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку

При отсутствии электричества лебёдку можно будет крутить вручную

Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи

Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос. Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин. На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Назначение

Учитывая тот факт, что этому изобретение больше двух тысяч лет, оно применялось для выполнения невообразимого количество работ и задач. За частую это строительная сфера, где полиспасты используются в подъемных кранах, лебедках и тому подобное. Также механизму нашли применения на суднах, для спуска и подъема спасательных шлюпок. Некоторое время использовался в первых прототипах лифта, до появления гидравлических и электрических приводов.

Полиспасты, назначение и устройство, кратность их менялось и находило применение в спорте, а именно, в скалолазание и других экстремальных занятиях на больших высотах. Также долгое время спасательные отряд в горных местностях были оснащены устройствами, чтобы вытаскивать пострадавших из труднодоступных мест. Еще часто можно встретить использование блоков в электрических проводках, а точнее для создания натяжения кабельной сети.

Специфика роста кратности в полиспастах различного типа

Увеличение кратности в силовых системах позволяет снизить нагрузку на каждый отдельных канат, что позволяет добиться сразу нескольких эффектов:

возможность использования канатов меньшего диаметра;
возможность уменьшения диаметра блоков и барабана;
возможность снижения массы и передаточного отношения приводного редуктора.

Одновременно в этом случае понадобится большая канатоемкость барабана, так как выигрыш в силе автоматически ведет к «проигрышу» по расстоянию.

У скоростных полиспастов рабочую силу, которая развивается пневматическим либо гидравлическим цилиндром, прикладывают непосредственно к подвижной обойме, а груз одновременно подвешивают к свободного краю подъемной цепи, каната либо веревки. Здесь выигрыш в скорости будет чем больше, тем выше подъем груза.

Особенности выбора полиспаста

В идеальном случае, для каждого грузоподъемного механизма подобная система должна проектироваться индивидуально. При этом учитывают следующие факторы:

общая грузоподъемность механизма;
число обводных блоков, влияющих на итоговые потери на постоянное трение (зависят от типа опорных подшипников, способе смазки);
диаметры отдельных элементов полиспаста;
углы допустимого возможного отклонения от плоскости обводных барабанов;
материал изготовления грузоподъемного каната;
характер и вид опор, способы смазки для снижения трения осей;
скорость движения подвижных блоков.

На практике обычно используют типовые решения, что позволяет сэкономить время на производстве, проектировании подобных систем, их сертификации. Дополнительно они обходятся значительно дешевле для конечного покупателя.

Полиспаст. Назначение и устройство, виды, схема.

Привод грузоподъемного крана имеет свой предел. Вернее стоимость двигателя растет гораздо быстрее, чем вес груза, который он может поднять. Конечно, вам ничего не мешает поставить очень дорогой двигатель, но есть способ лучше — использование полиспаста.

По сути именно с полиспаста началось развитие ГПМ как сложных механизмов. В своей схеме полиспаст использует более древние изобретения, такие как блок и гибкое сочленение. Веревку вместо рычага начали использовать далеко не сразу.

В дальнейшем полиспаст начали использовать повсеместно. Ни одно парусное судно не обходится без такого простого, но незаменимого такелажа. Конечно, современная конструкция полиспаста сильно видоизменилась, но суть осталась та же.

Схема полиспаста

Вот простейшая схема полиспаста.

Кружки это блоки. Большой круг привод, а вернее барабан, грузоподъемного крана. Конец троса закреплен не на крюке крана, а на неподвижной относительно крана поверхности. Такой поверхностью может быть стрела крана или, если говорить про башенные краны, каретка. Нижний блок никак не закреплен на кране и является подвижным относительно него. Это две простейшие схемы устройства полиспаста.

Какие же нагрузки возникают в этом случае?

Расчет полиспаста

Вернее будет спросить, как изменится нагрузка на двигатель и на сам канат. В нашем случае она уменьшится в два раза. Конечно, можно приводить формулы и школьные примеры известные еще со времен Архимеда, но можете поверить на слово. Но это относительно простой пример. Как произвести расчет полиспаста более сложного я расскажу в другой статье. А теперь рассмотрим какие-же бывают полиспасты.

Устройство и виды полиспастов

Для начала стоит отметить, что все полиспасты делятся на два вида:

силовой полиспаст
скоростной полиспаст

Конечно, нам как практикам более интересен силовой полиспаст, но стоит понять устройство и другого вида полиспаста.

В примере выше представлено устройство именно силового полиспаста. В нем усилие сокращается в два раза, но и присутствует существенный недостаток. Внимательно посмотрите на рисунок. Скорость изменения положения груза будет в два раза ниже, чем скорость «намота» троса на бобину двигателя.

Скоростной полиспаст представляет собой обратную картину. Просто представьте, что двигатель и крюк поменяли местами. Скорость относительно базового безблочного варианта возрастет в два раза. Но усилие необходимое чтобы поднять груз тоже вырастет.

Кратность полиспаста

Усложняем схему. Никто нам не мешает использовать не два блока, а три, четыре и более.

На рисунке представлен сдвоенный полиспаст. Нагрузка на двигатель снижена примерно в четыре раза. «Примерно» потому что часть усилия мы теряем на трение каната о блок. КПД блока обычно составляет 0,97.

Кратностью полиспаста называется как раз отношение усилий троса на барабане и около груза. В примере выше кратность полиспаста равна четырем.

Назначение и применение полиспаста

В современном строительстве полиспасты применяются очень широко. Крюки крана сложной конструкции со щеками сразу рассчитаны на них.

Конструкция полиспаста может быть заблокирована, если в ней нет необходимости. Применение полиспаста как самостоятельного ГПМ ограничено только одним фактором — отсутствие тормоза, жизненно необходимого в грузоподъемных машинах.

Множество специализированных фирм занимается продажей полиспастов. Прежде чем купить полиспаст убедитесь в правильности подобранных характеристик под ваши нужды и если возникают сомнения — обратитесь к профессионалам.

Тема: Краны

Рабочее оборудование

1. обрывы проволок, в том числе наличие обрывов проволок у концевых заделок, наличие мест сосредоточения обрывов проволок, интенсивность возрастания числа обрывов проволок; 2. уменьшение диаметра каната в результате поверхностного износа или коррозии на 7 % и более по сравнению с номинальным диаметром; 3. обрыв пряди; 4. выдавлен или оборван сердечник; 5. деформация в виде волнистости, корзинообразности, выдавливания проволок и прядей, раздавливания прядей, заломов, перегибов и т.п.; 6. повреждения в результате температурного воздействия или электрического дугового разряда; 7. уменьшение первоначального диаметра наружных проволок в результе износа или коррозии на 40 % и более. Хранить канаты рекомендуется только смазанными и в сухом помещении на подкладках.

Блоки, полиспасты, крюковые подвески.

Вращающийся элемент с ручьем для направления каната называется блоком. Система подвижных и неподвижных блоков, огибаемых канатом, называется полиспастом (рис. 2.4). При помощи полиспаста можно уменьшить усилие в грузовом канате лебедки, т.е. получить выигрыш в силе. Подвижный блок перемещается в пространстве вместе со своей осью, неподвижный — нет. Блоки, установленные на одной оси, образуют обойму. Неподвижную обойму 3 устанавливают на головной части стрелы, а подвижную обойму 5 — в крюковой подвеске. Одну ветвь 4 каната закрепляют на металлоконструкции крана, а другую ветвь 2 направляют к барабану 1 грузовой лебедки.

Характеристикой полиспаста является кратность, которая представляет собой отношение числа несущих ветвей каната в полиспасте к числу ветвей каната, сбегающих с барабана. Кратность показывает, во сколько раз необходимое усилие для подъема груза меньше массы груза. Полиспаст дает выигрыш в силе, пропорциональный проигрышу в скорости перемещения груза.

Для подъема груза на гидравлических автомобильных кранах применяют полиспасты с кратностью от 1 (на дополнительной крюковой подвеске) до 12. Полиспаст позволяет использовать канаты меньшего диаметра, благодаря чему уменьшаются диаметры барабанов, лебедки, блоков, а также передаточное число редукторов, но увеличиваются длина каната и канатоемкость барабана.

Крюковая подвеска — устройство, снабженное крюком для подъема груза и системой блоков для подвески к крану. Крюковые подвески используют на автомобильных кранах в качестве грузозахватных органов. Груз на крюк подвешивают с помощью съемных грузозахватных приспособлений.

Крюковые подвески подразделяются на безблочные, одно- и многоблочные. Подвеска состоит из двух литых щек, в нижней части которых на упорных подшипниках качения установлен крюк. На хвостовик крюка наворачивается гайка, которая для избежания самопроизвольного свинчивания фиксируется стопорной планкой. Крюки должны быть оборудованы предохранительными замками. В верхней части щек устанавливают блоки или устройство крепления подвески на канате.

Основная (многоблочная одноосная) крюковая подвеска (рис. 2.5) предназначена для работы крана с телескопической стрелой при многократном полиспасте. Она состоит из рабочих блоков 4, траверсы 1, на которой на упорном подшипнике 13 установлен крюк 16, и щек 3 и 14.

Страницы: 3

Специфика роста кратности в полиспастах различного типа

возможность использования канатов меньшего диаметра;
возможность уменьшения диаметра блоков и барабана;
возможность снижения массы и передаточного отношения приводного редуктора.

Запасовка полиспастов

Запасовка – технологическая операция изменения расположения основных грузовых блоков полиспаста, а также расстояний между ними. Целью запасовки является изменение скорости или высоты подъёма грузов путём определённой схемы прохождения канатов по блокам устройства.

Схемы запасовки определяются типом грузоподъёмной техники. Известно, в частности, что механизмы изменения вылета стрелы различны для ручной или электротали – с одной стороны, и для кранов – с другой. Поэтому для лебёдок запасовка производится изменением расположения оси направляющего блока, и предназначается только для изменения длины вылета стрелы. В грузовых кранах запасовкой исправляют возможную криволинейность перемещения груза. Кроме грузовых канатов, запасовку применяют также и для канатных устройств перемещения рабочей тележки.

Различают следующие схемы запасовок:

Однократная, которая применяется для грузоподъёмных механизмов стрелового типа с гуськом. Крюк при этом подвешивается на одной нитке каната, последовательно проводится через все неподвижные блоки, после чего наматывается на барабан. Такой способ запасовки наименее эффективен.
Двухкратная, которая может быть применена на кранах, как с подъёмной, так и балочной стрелой. В первом случае неподвижные блоки располагаются на головке стрелы, а противоположный конец каната закрепляется в грузовой лебёдке. Во втором случае один из концов каната закрепляют на корне стрелы, а второй последовательно пропускают через обводной барабан, блоки крюковой подвески, стреловые блоки, блоки оголовка башни и затем подводят к грузовой лебёдке.
Четырёхкратная, используемая для механизмов большой грузоподъёмности. Здесь реализуется одна из схем, описанных выше, но отдельно по каждому из блоков крюковой подвески. Две рабочих ветви каната при этом направляются на блоки рабочей стрелы. Соединение смежных полиспастов производится через дополнительный неподвижный блок, который устанавливается на стойке платформы поворота крана.
Переменная, суть которой состоит в изменении грузоподъёмности крана. При таком виде запасовки (она может быть и двух-, и четырёхкратной) возможно соответствующее увеличение массы поднимаемого груза. Для этого в подвижные блоки дополнительно устанавливают по одной или две подвижных обоймы. Удержание обойм производит сам грузовой канат из-за разницы в усилиях, которые создаются наличием крюковой подвески. Изменение кратности запасовки выполняется опусканием крюковой подвески на опору при продолжающемся сматывании каната.

Двух- и особенно – четырёхкратная запасовка позволяет производить безопасный подъём груза, который практически вдвое превышает тяговое усилие, развиваемое лебёдкой. При этом проворот канатов под нагрузкой исключается, что существенно снижает их износ.

Полиспаст – это подъемная конструкция, которая была изобретена еще во времена великого мыслителя Архимеда. Сейчас нельзя точно установить, кто был тем самым гением, но уже упомянутый философ также прикладывал свою руку к развитию этой конструкции. Иначе еще называют системой блоков, из-за основного назначения и имеющихся в то время противовесов, в виде блоков известняка.

Блоки и полиспасты, назначение и устройство которых сейчас для обычного человека, привыкшего к высоким технологиям, выглядит довольно примитивно. Но стоит учесть тот факт, что именно благодаря этому механизму были построены великие исторические сооружения, такие как пирамиды, Пантеон, Колизей и тому подобные. Но технология не осталась на страницах учебников, а продолжала свое развитие, адаптируясь под появляющуюся технику и нужды людей.
