Какой мотор выбрать?
Первый критерий выбора мотора для циркулярной пилы – мощность.
Рекомендуется выбирать среди двигателей, оснащенных клиновидным ремнем.
Это упростит процесс передачи оборотов на диск пилы.
Для запуска диска в 350 мм потребуется 1 кВт энергии. Если использовать диск на 170 мм, то необходимо примерно 500 Вт. Поэтому для постройки циркулярки используют двигатель старой стиральной машины.
В циркулярке важно уметь контролировать количество оборотов мотора, иначе пила будет попросту разрывать материал. В стиральных машинах за управление количеством оборотов отвечает таходатчик, который контролирует модуль управления
Однако к циркулярке устройство не подключается, поэтому придется использовать регулятор напряжения.
чертежи
Схема для изготовления стола для циркулярное пилы
Перед началом работы рекомендуется пройти подготовительный этап. Обязательно следует сделать чертеж. Это облегчит процесс создания конструкции. Сначала Рассчитаем размеры стола, затем перенесите полученные данные на бумагу. Отверстие, выполняемое в сооружении, должно точно подходить к размерам пилы. Все зависит от марки оборудования. После сделать универсальное отверстие нельзя. Основание должно отличаться устойчивостью и хорошо выдерживать нагрузки механического характера.

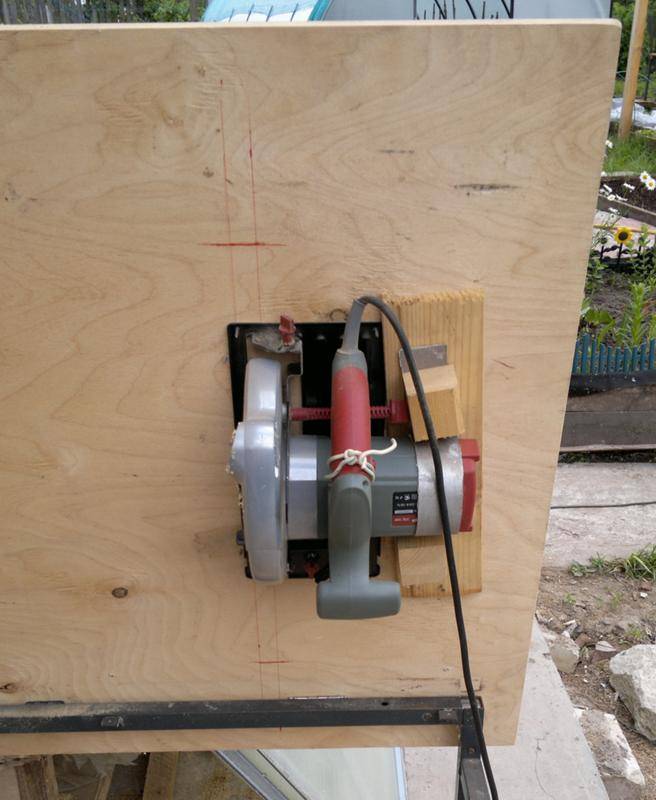

Переделка ручной дисковой пилы Интерскол в циркулярную настольную
Чертеж стола для циркулярки своими руками
Недопустимо перевешивания конструкции в одну из сторон. Габариты столешницы Должны подходить под поток распиловки. Окончательный вариант выявляется, Исходя из индивидуальных желаний. Некоторые комфортно работают со складным столом или изделием с маленькими габаритами.
Чертеж универсального настольного станка
На чертежах следует учесть важный момент. Если в планах при работе оставлять на столе инструменты или материалы, тогда габариты столешницы нужно увеличить до квадратного метра в площади. Подходящий размером будет 120 на 120 см. Следует делать чертеж аккуратно и медленно, чтоб сделать все грамотно.
Схема стола для циркулярки с подетальным описанием
Назначение циркулярной пилы
Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.
Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.
Циркулярка своими руками в действии
Как сделать деревообрабатывающий станок из циркулярной пилы
Собственно рабочая часть (то есть сам диск) остается на своем месте. Главный элемент полноценного станка – движущийся координатный стол. Оптимальный вариант – сделать одну половинку столешницы подвижной, чтобы она перемещалась относительно жестко закрепленной второй половины и дисковой пилы.
Для этого в магазине мебельной фурнитуры приобретаются мощные «салазки» для ящиков или сдвижных дверей. Нижняя часть салазок крепится к станине, а на подвижную верхнюю, крепится половинка стола.
Важно добиться параллельности половинок как по горизонтали, так и по вертикали. Никаких люфтов быть не должно, иначе произойдет заклинивание пилы. На подвижной столешнице устанавливается фиксирующее устройство для заготовок с разметкой по расстоянию от диска пилы и угла установки
На подвижной столешнице устанавливается фиксирующее устройство для заготовок с разметкой по расстоянию от диска пилы и угла установки.
Фиксатор должен иметь максимальную свободу для размещения обрабатываемой детали, в тоже время обеспечивать ее надежное крепление. Можно использовать струбцины.
Пример крепления детали
Заготовка крепится к подвижной столешнице под необходимым углом, каретка перемещается, диск отпиливает деталь под нужным углом.
Регулируя высоту заготовки, можно выпиливать даже проходные пазы.
В целях безопасности, крепление обрабатываемой детали должно исключать попадание рук оператора в рабочую зону пилы.
Также можно предусмотреть отклонение плоскости циркулярного диска от вертикали. Такое дополнение расширяет возможности станка и позволяет выполнять распилы сложной конфигурации.
Еще один вариант повышения универсальности стационарной циркулярной пилы – маятниковый подвес диска.
Иллюстрация маятникового подвеса диска
Двигатель, привод и диск крепятся на пространственной раме. Одна сторона на шарнирах крепится снизу стола, вторая сторона фиксируется винтовым регулятором высоты.
Диск может возвышаться над рабочим столом на заданную высоту, обеспечивая выбор толщины заготовки. В комплексе с регулировкой оборотов вращения, такой вариант дает возможность устанавливать на один вал диски разного диаметра.
Варианты применения моторов
Разобрав старую стиральную машину, электрический двигатель можно установить на одном из приборов.
Точильный станок
Порой здесь возникает сложность – отверстие камня отличается от размера вала электрического мотора. Придется выточить дополнительную деталь, исполняющую роль переходного элемента. Для фиксации используется гайка с направлением резьбы, учитывающим сторону вращения мотора. В противном случае, направление крутящего момента меняется переключением проводки на противоположные контакты.
Подсоединив обмотку к электросети, пусковая пара подключается к катушке. Второй конец проводки кратковременно прикладывается к обмоточному выводу, чтобы проверить направление движения мотора.
Чтобы сконструировать станок для заточки, лучше всего использовать мотор, способный выдерживать напряжение в пределах 150 – 200 В. При этом достаточно частоты вращения камня в 1 000 оборотов, чтобы его не разорвало.
Вибростол
Отличное применение мотора от старой машины, если вы занимаетесь изготовлением тротуарной плитки.
Конструктивно такой стол сложностей не вызывает. Для его изготовления достаточно ровной поверхности в виде плиты, скрепленной с основой подвижными элементами. Коллекторный мотор обеспечит необходимое вибрирование.
Бетономешалка
Мотор можно использовать и таким образом. Промышленных объемов такой агрегат не обеспечит, но значительно облегчит работы в домашнем хозяйстве.
Примечательно, что наряду с мотором придется использовать и бак стиральной машины. Лучше всего, если емкость будет активаторного типа – вместо стандартного элемента устанавливается пара стальных лопастей, внешне напоминающих букву «П». Располагают их таким образом, чтобы создать прямой угол. Сливное отверстие бака надежно закрывается.
Мощность мотора старой машины, выбранного для подключения, определяется объемами предстоящих работ. Для приготовления бетона в небольших количествах достаточно использовать однофазный двигатель.
Придется также решить вопрос с ременным приводом, установленным в машине. Лучше всего его заменить редуктором, способным понизить обороты мотора.
Ручной миксер
При помощи такого приспособления вы сможете замесить раствор для штукатурных работ, клеевой состав для укладки облицовочной плитки.
Газонокосилка
Двигатель от машины для стирки представляет собой отличное решение по показателям мощности и размерам, чтобы выполнить изготовление колесной косилки газонов. Понадобится колесная платформа, в центре которой устанавливается двигатель. От него выполняется прямое подсоединение к ножам, расположенным снизу. Высота стрижки регулируется посадкой колес по отношению к основанию косилки.
Кроме этого из б/у стиральной машины так же можно сконструировать:
соковыжималку,
коптильню,
мангал,
зернодробилку,
перосъёмную машину,
ветрогенератор,
наждак,
гриндер,
воскотопку
и многое другое.
Циркулярка
Вначале потребуется сворить станину из квадратной трубы в виде небольшого прямоугольного столика. По центру него необходимо сварить ушки под вал с креплением под циркулярку. На верхнюю часть станины следует прикрутить столешницу либо вырезанную пластину из листовой стали. Под верхние части станины потребуется сварить основу для двигателя от старой стиральной машинки с установкой впоследствии.
В виде ходовой части представлена ременная передача. На валу моторчика и циркулярки оба шкива имеют канавки, а ремень имеет пазы. Это позволяет ремню не слетать со шкивов во время работы. Для удобства использования и транспортировки этой циркулярки к ножкам станины с одной стороны крепятся два колесика от старой тележки, а с другой стороны — удобная ручка необходимой длинны. К советам по эксплуатации можно отнести правила безопасности при работе с циркуляркой, а также то, что необходимо всегда проверять натяжения ремня. Это сохранит пальцы и остальные части тела целыми.
Как сделать своими руками из стиральной машины простую перосъёмную машину для домашних нужд
Время забоя птицы – хлопотный этап. Обычно делают это по осени, когда утки и бройлеры достигли нужного веса, и содержать их зимой уже невыгодно. Ощипать несколько десятков, а то и сотен тушек нужно очень быстро. Избавиться от каторжной работы можно с помощью перосъёмной машинки, а сделать легко всё из тех же деталей стиралки.
Единственное, что может вызвать затруднения, – поиск резиновых пальчиков с резьбой – билов. Их придётся заказать, так что учтите, что об изготовлении машинки нужно задуматься задолго до забоя
Для устройства можно не разбирать стиралку. Особенно удобно использовать машинки с вертикальной загрузкой. Нужно всего лишь закрепить билы в барабане так, чтобы они смотрели внутрь. Перед ощипом цыплячью тушку нужно ошпарить кипятком, а затем просто бросить во вращающийся барабан. Вот что получится:
И последний момент – перосъёмное устройство должно быть прочно зафиксировано, так как вибрация при загрузке тушки будет очень сильной.
Простая циркулярка из болгарки или дисковой пилы
Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.
Необходимые принадлежности
Для работы понадобится:
- многослойная фанера толщиной 10 мм и более;
- выключатель и провод;
- болты со шляпкой под потай;
- шурупы;
- деревянный брусок 40х40 мм.
Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.
Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.
Последовательность действий
Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.
Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.
В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.
Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.
Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.
Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.
В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.
Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.
https://youtube.com/watch?v=w6RRIT-3jIQ
Инструкция по сборке
При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?
Как подключить мотор?
Схема устройства циркулярной пилы
Подключение мотора – главный этап постройки циркулярной пилы.
Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.
Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.
Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.
При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.
Подключение происходит следующим образом:
- Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
- При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
- После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
- После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
- Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
- Другой провод коллектора требуется подсоединить к сети на 220 В.
При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.
Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:
- Один из проводов катушки соединяем с одним из проводов якоря.
- Другой подключаем к сети.
- Второй провод якоря подсоединяем к диммеру.
- Другой выход диммера подключаем к сети.
- Пробуем запустить двигатель.
Подвижные части
После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:
- Вал двигателя.
- Вал пилы.
- Ремень привода.
- Шкиф мотора от стиралки.
- Шкиф дисковой пилы.
Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:
- Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
- Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
- Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.
Станина и рама
После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.
Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.
Чтобы сварить раму циркулярки, необходимо:
- Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
- Далее соедините четырьмя уголками одинаковой длины.
- В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
- Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
- Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.
Самоделки из двигателя от стиральной машины: циркулярная пила

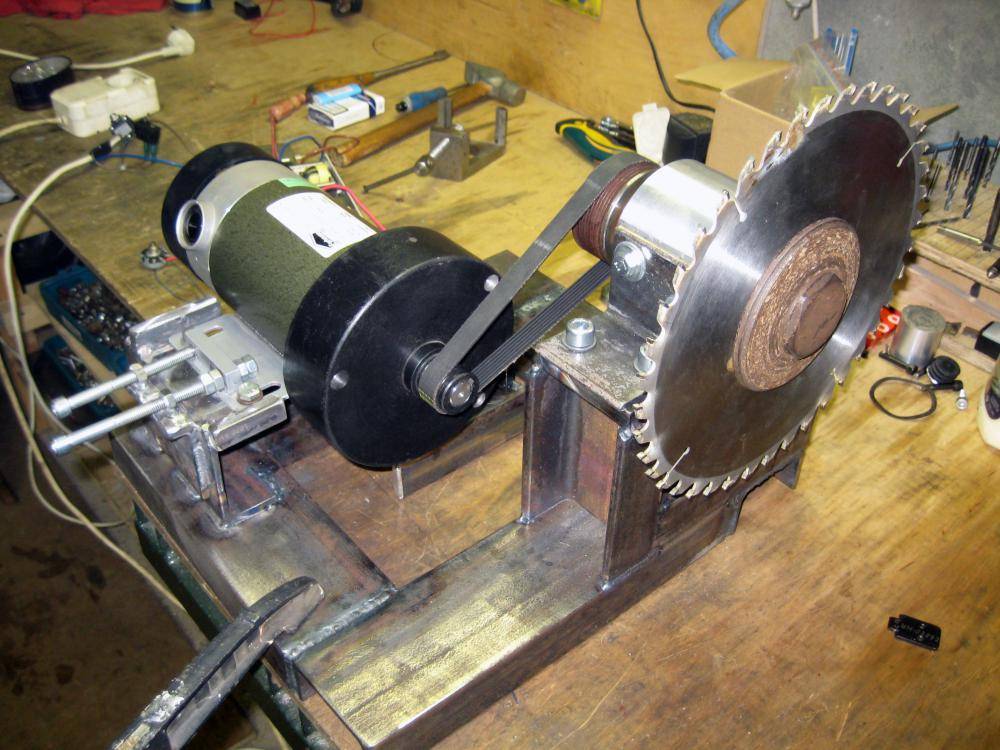

Вы удивитесь, но и циркулярку тоже можно соорудить на основе мотора от стиралки. Важный момент в этом вопросе – дополнительное оборудование мотора устройством, регулирующим обороты. Без этого дополнительного модуля циркулярка будет работать неровно и просто не справится с поставленной задачей. Схема сборки устройства:
Схема циркулярной пилы
Принцип работы устройства прост: двигатель приводит в движение вал, на который одет малый шкив. От малого шкива идёт приводной ремень на большой шкив с дисковой пилой.
Полученный в результате агрегат не будет очень мощным, так что его можно использовать только для роспуска доски толщиной до 5 см. Как работает такая самодельная циркулярка:
Самодельный стационарный станок

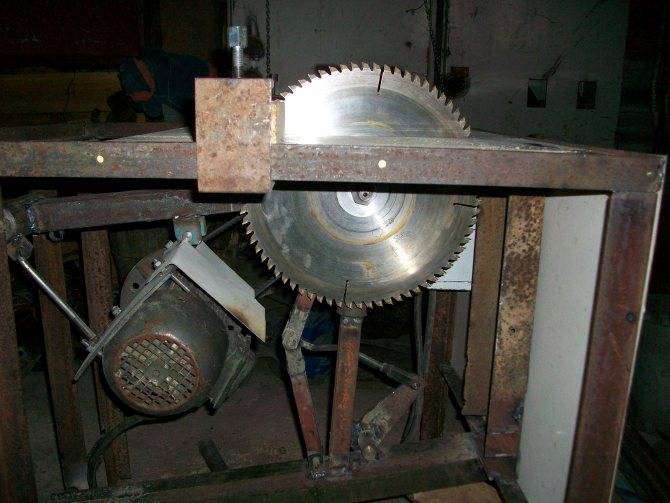

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.
Станина
Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.
Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.
Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.
Столешница
В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.
В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.
Мотор
На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.
В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.
Передача вращения
В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

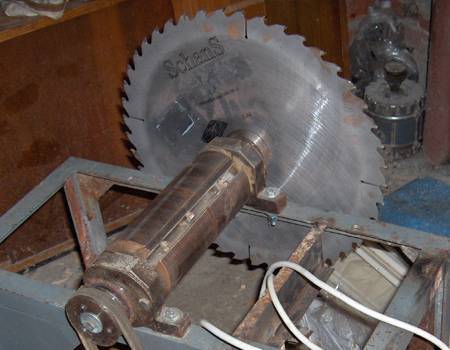

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.
Установленный на каркас рабочий вал со шкивом будет иметь такой вид.
Сборка
Сборка циркулярной пилы начинается с установки двигателя на каркас.
После установки двигателя надевается ремень.
После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.
Для защиты мотора от опилок на корпусе установлены защитные экраны.
Устанавливается и зажимается циркулярная пила на рабочий вал.
Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.
В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.
Как видно результат впечатляет.
Порядок подключения
Важно иметь в виду, что двигатель стиральной машины не запускается через конденсатор, не нужна для запуска и пусковая обмотка. Прежде чем приступать к подключению, рассмотрим, какие провода есть в раздаточной коробке двигателя стиральной машины:
Прежде чем приступать к подключению, рассмотрим, какие провода есть в раздаточной коробке двигателя стиральной машины:
Прежде чем приступать к подключению, рассмотрим, какие провода есть в раздаточной коробке двигателя стиральной машины:
- два белых – от датчика оборотов вращения двигателя (тахогенератора или датчика Холла);
- коричневый и красный – на обмотку к статору и ротору;
- серый и зеленый – от графитовых щеток.
На фото вы можете видеть провода, присутствующие в раздаточной коробке
Провода, ведущие к тахогенератору, можно убрать в сторону – нам они не нужны. В разных моделях стиральных машин цвет проводов может отличаться, поэтому сориентироваться можно по сопротивлению – в тех, что идут на датчик, оно должно быть 60-70 Ом. После того как лишние провода выделены, оставшиеся нужно «прозвонить», чтобы найти каждому пару.
Как правило, двигатели бывают с 4 выводами (то есть имеют 4 провода, идущие из мотора). Если ваш мотор с 5 выводами, с 6 выводами, или даже с 7 выводами, убедитесь, что среди них нет лишних – нам понадобятся провода только от ротора и статора.
Дальше нужно выполнить подключение двигателя согласно схеме, изображенной на рисунке внизу.
На фото изображена схема подключения коллекторного двигателя (распиновка)
Согласно схеме, требуется соединить обмотку статора со щеткой ротора, поэтому нужно найти соответствующие провода и сделать между ними перемычку (на фото она обозначена розовым цветом), а затем изолировать. Оставшиеся два провода – от обмотки ротора и второй щетки – подсоединяют к сети.
Останется только дополнить устройство кнопками включения и выключения. Для того чтобы изменить направление вращения вала, достаточно перекинуть перемычку на другие контакты.
На старых советских агрегатах могут быть установлены моторы с 3 выводами. Как подключить такое «чудо техники»?
Двигатели от старых стиральных машин могут иметь три вывода
В первую очередь, нужно замерить сопротивление: между 1 и 2, а также 2 и 3 выводами омметр покажет 10 Ом, а между 1 и 3 – 20 Ом. Двигатель подключается следующим образом: выводы 1 и 2 – в сеть, вывод 3 – через конденсатор на вывод 1.
Итак, подключить двигатель от стиральной машины несложно
Воспользуйтесь нашими рекомендациями, не забывайте про меры предосторожности, и подарите «вторую жизнь» своей технике
Простая циркулярка из болгарки или дисковой пилы своими руками
Схема простого станка из ручной циркулярной пилы или болгарки позволяет использовать уже готовые инструменты с узлом крепления диска и двигателем. Здесь не нужна ременная передача, а значит, и количество технологических операций будет меньше. Большим плюсом этой модели будет то, что в конструкции будет использован готовый подъемный механизм для циркулярной пилы, это позволит регулировать глубину пропила заготовки.
Одновременно эта схема имеет и ряд недостатков. Так дисковый пильный круг в инструменте на основе болгарки будет иметь большую скорость вращения, порядка 7000 оборотов в минуту, с одной стороны, это большое преимущество, поскольку высокая скорость позволяет делать работу более качественно. Но с другой стороны, при работе с твердыми породами дерева или в случае заклинивания пилы велика вероятность того, что мотор просто сгорит. Кроме этого, необходимо учитывать, то, что вал болгарки не получится вынести ближе к рабочей плите, будет мешать редуктор, поэтому глубина пропила в таком инструменте будет небольшой.
Но есть и положительные стороны — корпус редуктора болгарки имеет готовые отверстия под ручки и при использовании их в качестве посадочных отверстий под крепления к корпусу станка. В таком случае переделывать болгарку, внося изменения в конструкцию инструмента, будет не нужно, достаточно сделать кронштейны и зафиксировать их на корпусе.
Также можно поступить и с кнопками включения – при помощи изоленты просто зафиксировать их во включенном положении, а провод подключить к разъему пускателя. В качестве основной кнопки можно использовать старый выключатель с большой клавишей, это позволит сэкономить время при сборке станка повысить безопасность — в случае экстренной остановки инструмента большую клавишу легче найти.
