Электроконтактный манометр

Важно знать

  1. Довольно нередко корпуса устройств, предназначенных для измерения напора газов, красят в разные оттенки. Так, оборудование с синим окрасом оболочки служит для определения давления кислорода. Желтым тоном корпуса обладает электроконтактный манометр на аммиак, белым – на ацетилен, серым – на хлор, а темно-зеленым – на водород. Приборы на пропан, а также остальные горючие газы, отличаются красным цветом. Корпус черного оттенка имеют установки, служащие для функционирования с негорючими газами.
  2. Кислородное оборудование в любом случае должно быть обезжирено, так как порой даже маленькое засорение присоединительной втулки и устройства при контакте с насыщенным кислородом может довести до воспламенения и еще хуже – взрыва. Установки на ацетилен не предполагают присутствия в механизме измерения сплавов меди, потому что при соединении с этим элементом есть опасность возникновения взрывоопасной смеси.
  3. Один и тот же манометр (электроконтактный) можно применять для определения давления разных условий (газа, жидкости, пара), если основы его устройства стойкие к данным средам. Если прибор отличается ограниченным использованием, то на его шкале существуют дополнительные знаки, сообщающие о свойствах эксплуатации такой установки.
  4. Нанесенная на стекло устройства красная отметка отвечает предельному давлению измеряемых условий либо рабочему напору емкости в зависимости от области применения манометра.
  5. Обычно обслуживание оборудования (замену, установку, демонтаж) производят водопроводчики, газовщики либо технологический персонал (аппаратчики). Чтобы проверить, к примеру, электроконтактный манометр ДМ, используются масляные колонки. По правилам безопасности, помимо ежегодной апробации, устройства должны дополнительно проверяться по контрольному прибору.

Электроконтактный манометр: схема подключения, типы, принцип работы — Токарь

Для соблюдения необходимых условий безопасности, важно, чтобы рабочие параметры технологический установок не превышали аварийных значений. Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды. Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды

Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды.

Сегодня на рынке существует огромное количество приборов для управления технологическими процессами. Так, например, одним из датчиков для измерения и контроля давления является электроконтактный манометр.

Что это за датчик и когда используется

  • Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.
  • ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.
  • Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:
  • Энергетика;
  • Металлургия;
  • Нефтегазовая и нефтехимическая промышленность;
  • Системы водоснабжения;
  • Машиностроительные установки;
  • Генерация тепла и его распределение.

Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.

Разновидности моделей датчиков

Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:

  • ТМ (ТВ, ТМВ), 10-ой серии;
  • PGS23.100, PGS23.160;
  • ЭКМ100Вм, ЭКМ160Вм;
  • ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.

Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами.

Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра “не скакали” при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.

Что такое степень пылевлагозащиты ip67?

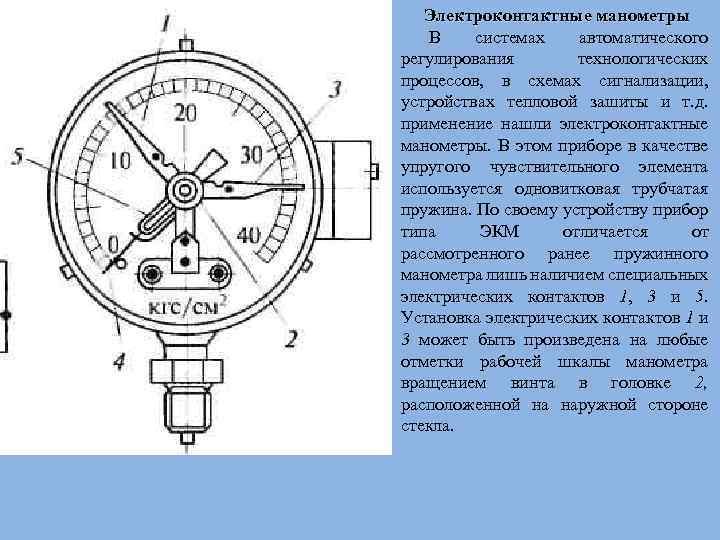

Устройство ЭКМ

ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.

Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.

Самодельный электроконтактный манометр своими руками

Здравствуйте! Многие знают не понаслышке о таком измерительном приборе как манометр. Но многие трудно представляют себе устройство и принцип его действия.

Манометр предназначен для измерения давления жидкости или газа. Причем манометр для измерения давления газа и жидкости конструктивно не отличаются друг от друга. Так что если у вас где нибудь завалялся манометр для измерения давления жидкости, то его можно смело использовать для измерения давления газа и наоборот.

Устройство и принцип действия манометра

Чтобы лучше понять как устроен и работает манометр посмотрите на рисунок ниже

Манометр состоит из корпуса со шкалой измерения, медной плоской трубочки 1 свернутой в форме окружности, штуцера 2, передаточного механизма 3 от трубочки на стрелку 4. При помощи штуцера манометр заворачивается в сосуд, где предстоит измерять давление среды(газа или жидкости).

Как работает манометр

При подаче через штуцер 2 газа и жидкости под давлением свернутая трубка 1 будет стремится распрямится, при этом через передаточный механизм движение трубки передастся на стрелку 4. Она в свою очередь укажет величину давления, которое можно считать при помощи шкалы. При уменьшении давления трубочка опять будет сворачиваться и стрелка укажет понижение давления.

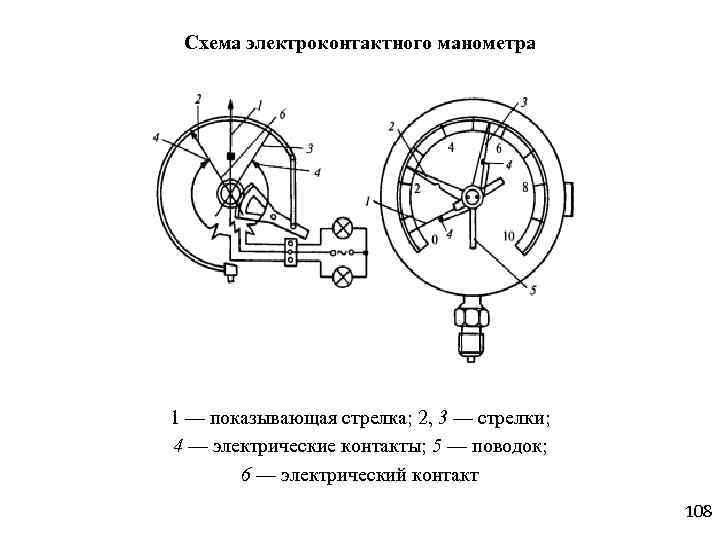

Устройство электроконтактного манометра

Как устроен электроконтактный манометр думаю вы догадались сами. Он ни чем по конструкции не отличается почти от обычного манометра, только за исключением того, что имеет встроенные контакты. Их обычно бывает два и их положение на шкале манометра можно изменять.

А если у вас нет электроконтактного манометра, а он сильно нужен? Что тогда делать? Тогда нужно сделать самодельный электроконтактный манометр.

Как сделать самодельный электроконтактный манометр я расскажу. Для этого вам понадобится простой манометр, две небольшие полоски жести от консервной банки, двусторонний скотч и два тонких проводка.

При помощи острого шила подковырните и снимите большое стопорное кольцо. Затем снимите стекло и затем резиновую шайбу. Просверлите в корпусе манометра два отверстия, чтобы через них вывести два проводка.

Из жести вырежьте две полоски и согните их в форме буквы Г. К основанию припаяйте тонкий изолированный проводок. Из двустороннего скотча вырежьте две полоски, равные по размеру полоскам и наклейте его на полоски. Далее приклейте полученные контакты к шкале манометра в заданных пределах давления.

Проводки пропустите через отверстия и выведите наружу.

Установите на место резиновую прокладку а затем и стекло. Зафиксируйте все стопорным кольцом. Все, самодельный электроконтакный манометр готов. К примеру такой я использовал в самодельной автоматической системе водоснабжения частного дома.

Схема подключения электроконтактного манометра

Чтобы данным манометром воздействовать на какой либо исполнительный механизм, нужна специальная схема. Пример данной схемы вы видите ниже на рисунке

При минимальном давлении среды(газа или жидкости) в электроконтактном манометре окажутся замкнутыми контакты 1 и 2. При этом сработает электромагнитное реле К1. Оно в свою очередь своими контактами К1.1 подаст питание на обмотку магнитного пускателя К3. Контактами К3.1 оно зашунтирует контакты К1.1, при этом при размыкании контактов в манометре 1 и 2 реле К1 отпустит свои контакты К1.1. Но при этом обмотка К3 пускателя будет продолжать обтекаться током. Своими контактами К3.2 магнитный пускатель подаст питание на двигатель М насоса или компрессора.

При дальнейшем повышении давления в манометре замкнуться контакты 1 и 3. при этом сработает электромагнитное реле К2 и своими контактами разомкнет цепь питания катушки К3 магнитного пускателя. Контакты К3.2 при этом разомкнуться и питание двигателя М исчезнет. При дальнейшем понижении давления и замыкании контактов манометра 1 и 2 цикл повторится.

Электроконтактные манометры и работа исполнений контактных групп

Электроконтактные манометры (ЭКМ) предназначены для автоматической подачи сигнала, а в некоторых случаях для автоматического регулирования давления или блокировки. При помощи ЭКМ мы можем контролировать давление и видеть текущее его значение. Пределы устанавливаются с помощью сигнальных стрелок (уставок), без использования специализированного инструмента, необходима только отвертка.

По принципу действия этот прибор аналогичен техническим манометрам с той лишь разницей, что к нему добавлены специальные электрические контакты. Рабочая стрелка при помощи штифта ведет за собой рычажок с контактом, который, соприкасаясь с неподвижным контактом на уставке, замыкает/размыкает электрическую цепь сигнального или регулирующего устройства.

ЭКМ настроен контролировать давление в рабочей зоне (между уставками), погрешность показаний за уставками может превышать класс точности манометра. На сигнальной стрелке установлен привинчивающийся постоянный магнит, который придает системе контактов скачковую характеристику и усиливает прижимание контактов. Используя ЭКМ с магнитным поджатием необходимо помнить о допустимой погрешности срабатывания 4%. Срабатывание происходит с упреждением или запаздыванием относительно движения стрелки.

Заливка сектора уставки – подвижный контакт замкнут с контактом на уставке.

Положение коммутации указаны для состояния, когда стрелка находится между «0» и ближайшей уставкой.

Красный цвет уставки – замкнута в рабочей зоне.

Синий цвет уставки – разомкнут в рабочей зоне.

Согласно ГОСТ 2405 существует 6 видов исполнений контактной группы

Один замыкающий контакт

Один размыкающий контакт

Левый размыкающий, правый размыкающий

Левый замыкающий, правый замыкающий

До первой уставки (min)

До первой уставки (min)

После второй уставки (max)

После второй уставки (max)

Левый размыкающий, правый замыкающий

Левый замыкающий, правый размыкающий

До первой уставки (min)

До первой уставки (min)

После второй уставки (max)

После второй уставки (max)

ЭКМ с контактной группой исполнения I можно заменить исполнением IV и V, использую работу правой уставки (max), левую уставку (min) необходимо вывести на пределы шкалы.

ЭКМ с контактной группой исполнения II можно заменить исполнением III и V, использую работу левой уставки (min), правую уставку (max) необходимо вывести на пределы шкалы.

При установке ЭКМ следует помнить, что необходимо исключить вибрации в схеме подключения, это позволит исключить ложные срабатывания сигнализирующего устройства и продлить срок службы манометра.

Выход из строя контактной группы в 85 % случаев возвратов является не ограничений по 4 физическим параметрам:

— максимальное напряжение коммутации;

— максимальный ток коммутации;

— максимальная коммутируемая мощность;

— максимальная механическая частота коммутации.

Если во время эксплуатации величина хотя бы одного из них находится за пределами допустимого, срок эксплуатации переключателя сокращается, а также возможен отказ контактной группы.

Максимальное напряжение коммутации при подключении электрической нагрузки между поверхностями контакта может возникать видимая электрическая дуга (искра). Тепловая энергия, которая локально выделяется при этом в большом количестве, способствует выгоранию материала контакта при каждой коммутации. Чем выше напряжение коммутации, тем быстрее происходит выгорание материала контакта.

Максимальный ток коммутации при подключении тока поверхность контактов нагревается. При увеличении силы тока выше допустимого предела контакты начинают слипаться, что в свою очередь приводит к спаиванию контактов.

Существует и обратная проблема – это подключение с использованием минимальных электрических значений. Каждый механический контакт имеет переходное сопротивление, причиной которого является поверхностное загрязнение. Переходное сопротивление возникает в результате окисления или коррозии на поверхности контактов и повышает электрическое сопротивление переключателя. При малых коммутируемых мощностях этот слой не пробивается и не происходит электрического контакта. Однако это явление исправимо, необходимо зачистить контакты.

Электрические перегрузки могут возникать при использовании лампы накаливания, в момент включения в 15 раз больше тока, чем при эксплуатации (номинальное значение), емкостных нагрузок — короткое замыкание, а индуктивные нагрузки (реле, магнитные клапаны, электродвигатели и др.) при выключении создают очень высокое напряжение (до 10 раз больше номинального напряжения).

Соблюдая условия эксплуатации, работа ЭКМ будет долговечной и бесперебойной.

Подключение электроконтактного (сигнализирующего) манометра

В зависимости от назначения используются различные модификации манометров ЭКМ, имеющие различные типы электрических схем: — тип 1 – одноконтактный на замыкание; — тип 2 – одноконтактный на размыкание; — тип 3 – двухконтактный на размыкание-размыкание; — тип 4 – двухконтактный на замыкание-замыкание; — тип 5 — двухконтактный на замыкание-размыкание; — тип 6 — двухконтактный на размыкание-замыкание.

(Для наглядности далее приведено обозначение возможных коммутирующих групп на электрической схеме, для манометров типа с 3 по 6)

Так, из принятых стандартов для сигнальных устройств, следует сказать о цветовой маркировке коммутационных проводов электроконтактных манометров. При изготовлении, а соответственно и при подключении коммутационных проводов манометров приняты следующие цвета:

— минимум – синий; — красный – максимум; — желтый – общий.

Реже встречаются задвижки с однофазным электроприводом

Рассмотрим автоматику управления электроприводом SP0. Данный электропривод интересен тем, что питание электродвигателя в минимальной комплектации отключается самим приводом при достижении крайних состояний – положений «открыто» и «закрыто».

Допустим, что задвижка закрыта (Рис. 4). При замыкании манометром фазового провода через вывод min и нормально замкнутые контакты кв реле времени РВ срабатывает промежуточное реле РПО. Это реле замыкает свою цепь питания контактами ко2, включает магнитный пускатель ПО контактами ко1 и подключает нулевой провод к реле времени РВ через контакты ко3. При полностью открытой задвижке конечный выключатель S3 подключает вывод 20 к выводу 22, замыкая линию фазы и включая реле времени. Через промежуток времени, определяемый реле РВ, контакт кв размыкает питание всей схемы открытия.

Схема управления закрытием задвижки аналогична рассмотренной схеме – при достижении верхнего предела давление манометр включает промежуточное реле РПЗ и пускатель ПЗ, также замыкается нулевой провод на реле времени. При полном закрытии задвижки замыкаются выводы 23 и 26 через переключатель S4, запуская реле времени. Через размыкание общего контакта кв обесточивается схема закрытия.

Включение реле времени необходимо для компенсации инерционности электроконтактного манометра. Без задержки возможно многократное срабатывание схемы до размыкания выводов min или max от общего провода.

Рис.4

Пишите ,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Это интересно: Камни для заточки ножей — виды, правила заточки, зернистость

Устройство электроконтактного манометра

Конструктивно устройство представляет собой доработанный стрелочный манометр. Отличия заключаются в следующем:

  • Ось стрелки индикатора изолирована от корпуса, деталей электроконтактного прибора и шкалы.
  • На циферблате добавлены две стрелки, задающие (Рвкл) и (Роткл)Их можно перемещать по шкале.
  • Эти стрелки находятся на одной оси с главной индикаторной стрелкой, места их крепления изолированы друг от друга,
  • Индикаторная стрелка вращается независимо от задающих.
  • К подшипникам крепления стрелок подведены токоведущие ламели, электрически присоединенные к соответствующей стрелке. С другой стороны ламели выведены в контактную группу.
  • Провода могут монтироваться к клеммам внутри корпуса, а могут выводиться наружу пучком со смонтированным разъемом на конце.

Иногда стрелку, задающую (Рвкл), делают синего цвета, а стрелку для (Роткл)- красного. Но у большинства моделей обе стрелки синие, и их различают по положению на шкале: (Рвкл) всегда левее. Подключение оборудования к электроконтактному манометру проводится в зависимости от варианта его исполнения.

Для различных потребителей и коммутационных схем выпускается несколько разновидностей (исполнений) устройства:

  1. Одноконтактное нормально разомкнутое.
  2. Одноконтактное нормально замкнутое.
  3. Двухконтактное, оба нормально замкнутых.
  4. Двухконтактное, оба нормально разомкнутых.
  5. Двухконтактное, один нормально замкнутый, другой- нормально разомкнутый.
  6. Двухконтактное, один нормально разомкнутый, другой- нормально замкнутый.

С помощью подбора нужного варианта исполнения можно обойтись без дополнительных инвертирующих реле, усложняющих и удорожающих электрическую схему оборудования и повышающих вероятность его отказа.

Электроконтактные манометры ЭКМ

Электроконтактные манометры (ЭКМ) — пружинный манометр с электроконтактами, который применяется в системах автоматического контроля, регулирования и сигнализации.

Контактная часть располагается над передаточным механизмом и состоит из двух передвижных контактов. Контакты замыкаются и размыкаются непосредственно самой рабочей стрелкой манометра при достижении измеряемым манометром установленных пределов.

Замыкание одного из контактов рабочей стрелкой вызывает соответствующее действие системы автоматики. Одновременно эти приборы обеспечивают визуальную индикацию контролируемого параметра. Класс точности (электроконтактных манометров ЭКМ) прибора 2,5 %. Назначение электроконтактных манометров ЭКМ. Такие манометры преднязначены для измерения избыточного давления некристализующихся, неагрессивных сред (например природного газа) и дискретного управления электрическими цепями регулирующих и вспомогательных устройств. Основные параметры манометров ЭКМвм:

Резьбовое соедиенение штуцера — М20х1,5. (Встречается исполнение манометров с другой резьбой).

Материал механизма прибора, штуцера, измерительной пружины — медный сплав.

Обзорное стекло: техническое.

Материал циферблата: в зависимости от исполнения (разновидности: сталь или алюминиевый сплав).

Фон циферблата окрашен в белый цвет.

Манометры производятся по электрическим схемам согласно ГОСТ 2405-88.

Примеры обозначения манометров ЭКМвм:

Манометр ЭКМ160НВм-1,0МПа-G1/2 — Манометр электроконтактный (ЭКМ), диаметр корпуса 160мм., материал корпуса — сталь нержавеющая (Н), степень защиты IP54, на микровыключателях (Вм), со шкалой 0 до 1,0МПа, присоединительная резьба — G1/2. Манометр ЭКМ100Вм-1,6МПа — Манометр электроконтактный (ЭКМ), диаметр корпуса 100мм., на микровыключателях (Вм), со шкалой от 0 до 1,6МПа, присоединительная резьба М20х1,5.

Степень защиты по ГОСТ 14254-96: IP40 — для манометров с корпусами из черной стали, IP54 — для манометров с корпусами из нержавеющей стали.

Приборы производятся в соответствии с ГОСТ 2405-88 и ТУ РБ 37388602.001-96. Средний срок службы приборов — 10 лет.

Также приводим для примера другой тип электроконтактных манометров: Электроконтактные манометры ЭКМ-2005.

Глубина перенастройки диапазона — 4:1 Выходной сигнал (опция) — 4…20 мА Питание —

110…249 В, (40…100 Гц), =150…249 В (возможно питание от цепей коммутации) Сигнализирующие устройства — 2 электромагнитных реле (=/

Электроконтактные манометры ДМ2010ф, ДВ2010ф, ДА2010ф:

Назначение Электроконтактных (сигнализирующие) вакуумметров и мановакуумметров ДМ2010ф, ДВ2010ф, ДА2010ф предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа (в т. ч. кислорода), неагрессивных к материалам деталей, контактирующих с измеряемой средой, и замыкания или размыкания электрических цепей при достижении заданного предела давления. Стандартное исполнение контактной группы — с магнитным поджатием. Технические данные Диаметр корпуса — 100 мм. Резьба штуцера — М20х1,5., Класс точности приборов — 1,5. Среда-жидкости, пар, газ, в т.ч. кислород. Диапазон показаний приборов ДМ2010ф, ДВ2010ф, ДА2010ф: ДМ2010ф
0-100кПа
0-160кПа
0-250кПа
0-400кПа
0-600кПа
0-1МПа
0-1,6МПа
0-2,5МПа
0-4МПа
0-6МПа
0-10МПа
0-16МПа
0-25МПа
0-40МПа
0-60МПа
0-100МПа
0-160МПа
ДВ2010ф
-100-0кПа
ДА2010ф
-100-0-60кПа
-100-0-150кПа
-100-0-300кПа
-100-0-500кПа
-100-0-900кПа
-0,1-0-1,5кПа
-0,1-0-2,4кПа

Диапазон показаний приборов ДМ2010ф, ДВ2010ф, ДА2010ф:

Для ознакомления с этим типом манометров, приведено лишь несколько основных видов Электроконтактных маномометров ЭКМ, для того чтобы можно было иметь хоть какое-то представление о них. Также приведены диапазоны измерений, чтобы было легче ориентироваться при поиске и выборе нужного манометра.

Если статья оказалась полезной

, в качестве благодарностивоспользуйтесь одной из кнопок ниже — это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее.

Принцип работы манометра ЭКМ

На трубу питающего водопровода ставят прибор ЭКМ 17. В случае достижения стрелкой прибора нижней уставки давления 15, происходит перемыкание контактов, отвечающих за нижнее давление манометра 17. Последнее приводит к подключению к питанию обмотки первого реле-промежутка 9.

В результате первый его нормально разомкнутый контакт 10 (9) выполняет подключение обмотки реле времени 6 в сеть, а второй 11 (9) производит подготовку подключения питания обмотку реле управления.

Когда реле времени срабатывает, происходит замыкание его нормально разомкнутого контакта 7 (6), подключая обмотку управляющего реле 3 к питанию (питание на него проходит через 11 (9) и 7 (6)).

Далее происходит перекрытие контакта 4 (3), подающего питание на пускатель 1, в результате чего перемыкаются контакты пускателя 2, подавая питание на движок насоса 18, заставляя его работать.

Другой открытый контакт управляющего реле 5 (3) самоблокируется, оставляя обмотку 3 под напряжением.

При достижении стрелкой прибора верхней уставки давления, происходит закрытие контактов верхнего давления 16. Это приводит к тому, что на второе реле-промежутку 12 подается питание, чей контакт 13 (12) подключает к напряжению реле времени 6, а контакт реле-промежутки 14 (12), размыкаясь, готовит отключение напряжения от обмотки управляющего реле 3.

Затем происходит сработка реле времени, в результате чего размыкается нормально закрытый контакт 8, отключая обмотку реле 3 от сети. Это приводит к исчезновению питания с пускателя 1 и прекращению работы насоса 18.

При этом, происходит размыкание контакта 5 (3), предотвращающего включение управляющего реле после пропадания питания на реле времени и второго реле-промежутки.

В процессе убывания воды в резервуаре происходит падение давления, в результате, при достижении нижнего предела, процесс начинается снова.

Думаю, что материал, представленный в моей статье, помог вам разобраться в принципах построения схем и технологии работы устройства ЭКМ совместно с реле и магнитными пускателями.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Для соблюдения необходимых условий безопасности, важно, чтобы рабочие параметры технологический установок не превышали аварийных значений. Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды. Сегодня на рынке существует огромное количество приборов для управления технологическими процессами

Так, например, одним из датчиков для измерения и контроля давления является электроконтактный манометр

Сегодня на рынке существует огромное количество приборов для управления технологическими процессами. Так, например, одним из датчиков для измерения и контроля давления является электроконтактный манометр.

Устройство манометра

Среди плюсов данного прибора могу отметить его комплектацию. В одном прочном корпусе есть основная система и все необходимые контакты. Благодаря этому не приходится устанавливать лишние фитинги.

Помимо прочного корпуса манометр состоит из измерительного блока, ионизатора и камеры, внутри которой находится небольшая пластина. Также там размещается активный источник энергии, за счёт которого осуществляется всё действие. Снаружи корпуса есть шкала, помогающая отслеживать измерение давления. Она перемещается на несколько делений в зависимости от показателей. Весь механизм закрыт прозрачным стеклом.

Внутри установлен электрический преобразователь, которой способствует перемещению энергии. Под действием давления образуется сила, действующая на участок цепи. Измерительный блок имеет достаточно простое строение. Он состоит из двух сильфонов, которые связаны с основным рычагом, преобразующим энергию.
