Приборы для измерения давления
Нередко появляется острая необходимость в приборе для измерения давления жидкостей и газов. Рабочие рамки давления требуют непрерывного контроля в каждой трубопроводной системе или емкости, и для этого применяют устройства для измерения давления газа или измерительные установки. Хороший измеритель давления газа будет гарантом постоянной работы оборудования, независимо от используемой системы, где присутствует давление, будь это газовый трубопровод, отопительная схема или кругооборот замкнутого типа. Факторы, которые стоит учитывать при выборе газового измерительного устройства:
- Какой принцип работы
- Вид измеряемого давления

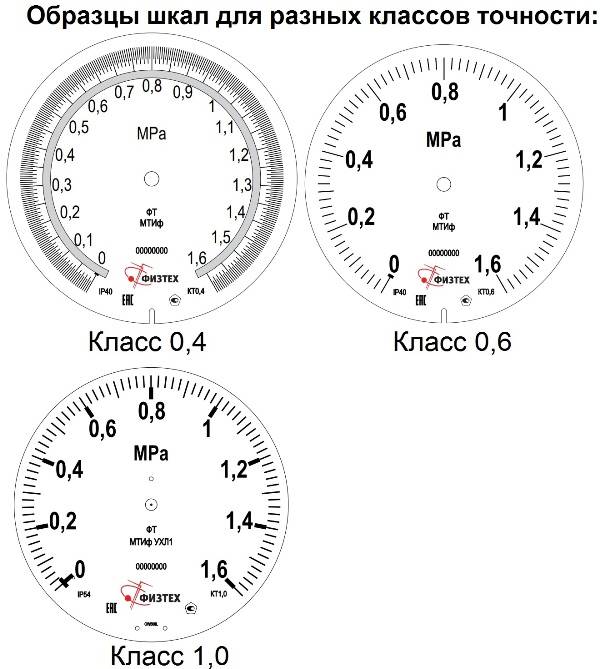

- Разновидность класса точности
- Применение и его назначение
Манометры давления
Манометр – это измерительное устройство или установка для измерения дифференциального (например, dp05 датчик дифференциального давления жидкостей газов), абсолютного или избыточного давления. Наиболее распространенные предназначены для измерения только избыточного давления. «Ноль» в таком устройстве находится в соответствии с уровнем давления воздуха. Есть манометры, которые предназначены для универсального измерения, например, фд 09 — измеритель давления газа.
В чем измеряется давление газа
1 Ньютон на метр квадратный равен 1 Паскаль, а 1 атмосфера равна 101325 Паскаль. Такая единица, как «бар» равна 105 Па.
По назначению выделяют следующие виды манометров для измерения давления газа:
- Общетехнические
- Эталонные
- Специальные
Какими приборами измерить давление газа
На данный момент, передовые технологии позволяют использовать разные типы устройств, что показывают значение давления в определенных интервалах:
- Электронные манометры – приборы высокоточные. Такие устройства могут работать от 0, до предельных температурных значений. Одним из таких устройств является электронный манометр для измерения давления газа ht.
- Мановакуумметры используется при чрезмерных характеристиках от — до +.
- Вакуумметры (подразделяются на тягомеры и менее распространенные тягонапоромеры) предназначены для пониженного атмосферного давления в диапазоне от -1 до 0.
- Манометры, что предназначены для экстремально пониженных значений до +40 кПа.

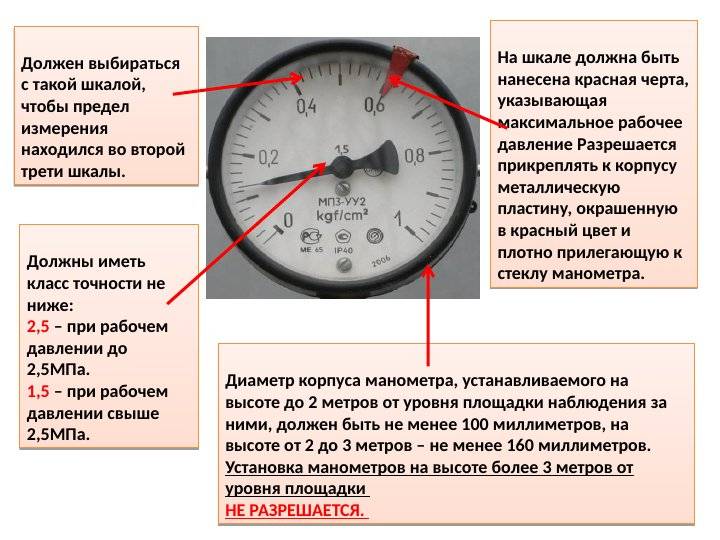

Установка манометра
Устройство должно быть расположено на открытом месте не выше 3 метров от уровня площадки, чтобы службы контроля смогли распознать его показания. Манометр устанавливают на трубопроводе между запирающей арматурой и емкостью.
Корпус устройства в поперечнике по правилам должен быть больше или равняться 10 см. Для того, чтобы отличить тип используемого манометра, они окрашены в разные тона.
- Голубой – используется в кислородных устройствах
- Желтый – для аммиачных устройств
- Красный – для воспламеняемых газов
- Черный – для не горящих газов
- Белый – используется для устройств с ацетиленом.
Установка манометра может производиться несколькими способами:
- Прямым путем
- На трехходовой кран
- С помощью импульсивной трубки
Виды манометров
В зависимости от специализации предприятия возникает потребность в измерении различных сред. Для этой цели разработаны манометры разного назначения.
Технические манометры – наиболее распространены для измерения избыточного давления сред (воды, воздуха, газа). Широко применяются на промышленных предприятиях и в сере ЖКХ. Технический манометр подходит, если прибор не планируется применять в специфических условиях.
Виброустойчивые – манометры данного вида применяют в условиях повышенной вибрации. Устройство позволяет компенсировать вибрационную среду за счет особой конструкции. Широко применяют на насосных станциях, компрессорных установках, автотранспорте, судах и ж/д транспорте.
Коррозионностойкие манометры – приборы для измерения контроля давления в условиях агрессивных сред. Детали манометра изготовлены из нержавеющей стали, устойчивой к воздействию сред.
Манометры точных измерений или образцовые манометры – обладают более высоким классом точности (0,15;0,25;0,4; 0,6). Применяют в качестве эталона при поверке и калибровке приборов для измерения давления, а также с их помощью измеряют давление технологических линий, для которых нужна повышенная точность измерения.
Манометры аммиачные – применяют для измерения вакууметрического давления в агрессивных средах, в том числе для аммиака. Применяют для систем хладоснабжения. Данный тип манометров изготовлен на основе коррозионностойких, только с измененным циферблатом.

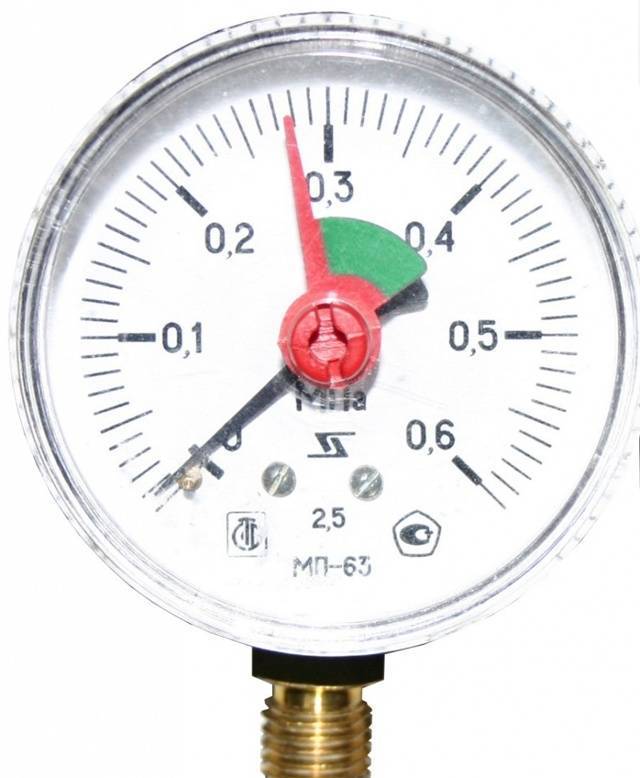

Манометры электроконтактные — это приборы с электроконтактной группой. Предназначенные для коммутации контактов в системах автоматизации. Прибор осуществляет управление электрическими цепями от устройства, которое подает сигнал, путем замыкания и размыкания электрических цепей при достижении определенного предела давления.
Железнодорожные манометры – данный вид манометров предназначен для измерения и контроля давления, в системах (тормозных и пр.) и установках подвижного ж/д состава, метрополитена и трамваев и для измерения давления в холодильных машинах в вагонах-рефрижераторах.
Вопрос 73: Где на манометре должна быть нанеснена красная черта, указывающая рабочее давление?
*-на шкале
-на стекле и на корпусе
-на стекле
-на корпусе
Вопрос 74: Периодичность наружного, внутреннего осмотров сосуда, проводимых ответственным за производственный контроль для сред со скоростью разрушения металла до 0,1мм в год.
*- 1 раз в 2 года,
— 1 раз в 8 лет. -1 раз в 12 мес. -1 раз в 4 года.
Вопрос 75: Что должно быть установлено между запорной арматурой и трубопроводом перед ремонтом сосуда?
*-заглушка с хвостовиком
-табличка «Не открывать, работают люди!»
-манометр.
— прокладки фланцев с хвостовиком.
Вопрос 76: Какая маркировка должна быть на заглушке, применяемой для отключения?
*-номер, условное давление, условный проход,
-год изготовления, -материал, -температура.
Вопрос 77: Допускается ли установка запорной арматуры между сосудом и предохранительным устройством?
*-не допускается.
-допускается, если предохранительный клапан не может надежно работать вследствие вредного воздействия рабочей среды.
-допускается, если рабочая среда в сосуде не взрывоопасна, -допускается.
Вопрос 78: Что допускается на манометре взамен красной черты?
-красная черта на стекле.
-две указательные стрелки разрешенного диапазона давлений.
-две контактные стрелки, указывающие разрешенный диапазон давлений.
*-прикреплять к корпусу металлическую пластину, окрашенную в красный цвет и прилегающую к стеклу манометра.
Вопрос 79: Периодичность наружного, внутреннего осмотров, проводимых ответственным за пооизводственный контроль для сред со скоростью разрушения металла свыше 0,1 мм в год
-1 раз в 2 года, — 1 раз в 8 лет. *— 1 раз в 12 мес.
-1 раз в 4 года.
Вопрос 80: Какие должны применяться светильники при работе внутри сосуда?
*-безопасные светильники на напряжение не выше 12 вольт,
-безопасные светильники на напряжение не выше 9 вольт, -безопасные светильники на напряжение не выше 36 вольт, -безопасные светильники на напряжение не выше 24 вольт.
Вопрос 81: Сосуды с внутренним диаметром более 800 мм должны иметь люки диаметром:
-не менее 325 мм. -не более 80 мм. -не более 400 мм. *-не менее 400 мм.
Вопрос 82: Расчетное давление в сосуде 2 кгс/см2. При каком давлении должно сработать предохранительное устройство?
-0,23 МПа. *-0,25 МПа.
-2кгс/см2. -2,2 кгс/см2.

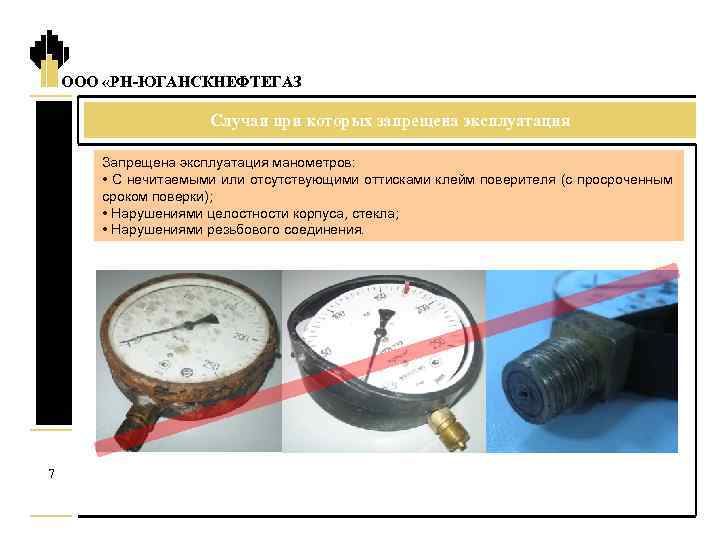

Вопрос 83: Разрешается ли использовать манометры с просроченным сроком Госповерки?
— Разрешается по устному распоряжению руководителя — Разрешается на короткий срок.
-Разрешается по письменному распоряжению руководителя подразделения.
*- Не разрешается.
Вопрос 84: Периодичность технического освидетельствования баллонов, не подлежащих регистрации в Ростехнадзоре, для сред со скоростью разрушения металла до 0,1мм в год:
*-1 раз в 5 лет.
-1 раз в 4 года. -1 раз в 10 лет. -1раз в 2 года.
Предохранительные устройства
Каждый ОКН для обеспечения безопасных условий эксплуатации снабжается ПУ от повышения давления выше допустимого.
В качестве ПУ применяются: пружинные ПК; рычажно-грузовые ПК; импульсные ПУ; мембранные ПУ; другие ПУ, применение которых согласовано с РТН.
Пружинные клапаны:конструкция должна исключать возможность затяжки пружины сверх установленной величины; пружина должны быть защищена от недопустимого нагрева (охлаждения) и непосредственного воздействия рабочей среды. Предусматривается устройство для проверки исправности действия клапана в рабочем состоянии путём кратковременного принудительного подрыва. При расположении клапана выше 2,5 м предусматривается дистанционный привод.
Рычажно-грузовые клапаны:установка на передвижных объектах не допускается. Вес указывается на грузе. Груз неподвижно закрепляется на рычаге.
Диаметр прохода рычажно-грузового и пружинного клапанов не менее 20 мм.
Мембранные ПУ: необходимость установки и конструкцию определяет проектная организация. Устанавливаются:
– вместо рычажно-грузовых и пружинных клапанов, когда эти клапаны в рабочих условиях конкретной среды не могут быть применены вследствие их инертности или других причин;
– перед ПК в случаях, когда ПК не могут надёжно работать вследствие вредного воздействия рабочей среды (коррозия, эрозия, прикипания, примерзания. Т. п.)или возможных утечек через закрытый клапан опасных и вредных веществ;
– параллельно с ПКПК для увеличения пропускной способности систем сброса давления;
– на выходной стороне ПКПК для предотвращения вредного воздействия рабочих сред со стороны сбросной системы и для исключения влияния колебаний противодавления этой системы на точность срабатывания ПКПК.
На каждом паровом и водогрейном котле должно быть установлено не менее двух ПУ.
Суммарная пропускная способность ПУ, устанавливаемых на паровом котле, должна быть не менее номинальной паропроизводительности котла. Пропускная способность ПУ указывается в его паспорте.
ПУ должны защищать от превышения давления:
Сосуды: с давлением до 3 кгс/см2не более чем на 0,5 кгс/см2расчётного; от 3 до 60 кгс/см2 15% расчётного; свыше 60 кгс/см2 10% расчётного.
При работающих ПК допускается превышение давления в сосуде более чем на 25% рабочего при условии, что это превышение предусмотрено проектом и отражено в паспорте.
Котлы – не более чем на 10% расчётного (разрешенного).
Трубопроводы – не более чем на 10% расчётного, при расчётном давлении до 5 кгс/см2– не более чем на 0,5 кгс/см2.
Для котлов и трубопроводов превышение давления при полном открытии ПК выше чем на 10% расчётного может быть допущено, если это предусмотрено расчётом на прочность.
Сосуды и трубопроводы, расчётное давление которых ниже давления питающего их источника, должны иметь редуцирующее устройство с манометром и предохранительным клапаном, которые устанавливаются со стороны меньшего давления после редуцирующего устройства.
Если эксплуатации объекта разрешена на пониженном давлении, то регулировка ПУ производится по этому давлению, пропускная способность ПУ должна быть проверена расчетом.
Методика и периодичность регулирования ПУ и давление начала их открытия должны быть указаны предприятием-изготовителем в инструкции по монтажу и эксплуатации объекта.
ПУ поставляется заказчику с паспортом, включающим характеристику его пропускной способности. К паспорту прилагается инструкция по эксплуатации.
ПУ устанавливается на патрубках или трубопроводах, непосредственно присоединённых к объекту.
Отбор рабочей среды из патрубков на которых установлены ПУ не допускается.
Установка запорной арматуры между объектов и ПУ, а также за ним не допускается.
ПУ должны иметь отводящие трубопроводы, оборудованные дренажами для слива конденсата. Установка запорных устройств на дренажах не допускается.
Проверка:
Исправность действия проверяется кратковременным принудительным подрывом.
Персоналом:
– для котлов и трубопроводов – как для манометров;
– для сосудов – порядок и сроки в зависимости от технологического процесса указываются в инструкции по эксплуатации ПУ, утверждённой владельцем в установленном порядке.
Результаты проверки, сведения об их настройке записываются в сменный журнал лицами, выполняющими указанные операции.
ГОСТ 12.2.085–82 «Клапаны предохранительные. Требования безопасности».
Какое давление должно быть в огнетушителе?
Диапазон измерителя силы вытеснения при комнатной температуре должен находиться в пределах сектора шкалы от 150 до 250 Р зарядки. Стрелка манометра указывать должна на зеленую зону. Предельные (минимальные и max) величины рабочего Р обозначаются на шкале специальными значками с цифрами.
В таблице показаны значения силы вытеснения в огнетушащих устройствах разных типов.
Информацию по конкретному типу огнетушащего изделия стоит уточнять у изготовителя.
Давление в огнетушителях измеряется в мегаПаскалях. Если сравнивать его с атмосферным Р или барами (б), то 1МПа приравнивается к 10.
С помощью Р узнают массу, давящую изнутри на 1 квадратный сантиметр стенки корпуса. 1 МПа приравнен к 10 кг/кв.см.
Единицы измерения давления, градуировка шкал манометров
На шкалу манометров наносят градуировку, выполненную в одной из единиц: бар, кПа, атм. такая разметка проводится если на манометре используется одна шкала. Если применяется две шкалы, то, одна может быть выполнена в мПа, а вторая в psi, (фунт-сила на кв. дюйм) в них производят измерение давления в США и некоторых других государствах.
Если на шкале манометров нанесена разметка в кПа, это может говорить о том, что это приборы, которые предназначены для выполнения замеров низкого уровня давления в газообразном состоянии. В конструкции этого прибора установлена мембранная коробка. Манометры для замера высокого давления включают в свою конструкцию изогнутую трубку, которая и является чувствительным элементом.
Общая информация
Прибор для измерения давления газов или жидкостей в замкнутом пространстве называется манометром. Его принцип действия основан на равенстве измеряемого давления и силы упругости (деформации) трубчатой пружины (пружинный механизм). В некоторых моделях применяется чувствительная двухпластинчатая мембрана (мембранный тип). Один ее конец запаян в держатель, а другой через тягу взаимодействует с трибко-секторным механизмом, который преобразует перемещение элемента в круговое движение стрелки.
https://youtube.com/watch?v=rq3BMjXM7PY
Физический смысл давления
Давление (Р) является физической величиной, которая равна силе (Fn), действующей перпендикулярно на единицу площади поверхности. Иными словами, величина давления в произвольном элементе поверхности определяется таким образом: отношение нормальной составляющей силы (dFn), которая действует на участок поверхности площадью dS. Соотношение имеет следующий вид: P = dFn / dS. Если необходимо вычислить среднее значение величины P, то следует воспользоваться формулой: Pср = F / S.
Единицей измерения является паскаль (Па). Международное обозначение — Pa. Для упрощения расчетов используются единицы измерений с приставками: 1 кПа = 1000 Па, 1 МПа = 1000 кПа = 1000000 Па и т. д. Физический смысл 1 Па: сила, равная 1 Н, равномерно распределена по нормальной поверхности, площадь которой равна 1 метру квадратному. Существуют и другие единицы измерения: бар, килограмм-сила на кв. см., техническая атмосфера, миллиметр ртутного столба, миллиметр и метр водяного столба.
Типы приборов
Приборы, которые измеряют величину избыточного давления и разрежение (ниже атмосферного), имеют определенные разновидности. Они классифицируются следующим образом:
- Манометры.
- Вакуумметры.
- Мановакуумметры.
- Напоромеры.
- Тягомеры.
- Тягонапоромеры.
- Барометры.
- Тонометры.
Отличие первой группы от всех заключается в диапазоне измерений. Он колеблется от 0,06 до 1000 МПа. Измеряется положительная разность между абсолютным и барометрическим значениями. Вакуумметры измеряют разрежение, т. е. величину ниже атмосферного давления. Третья группа приборов является комбинированной, поскольку измеряет избыточное и вакуумметрическое давление. В первом случае диапазон измерений находится в пределах от 60 до 240000 кПа.

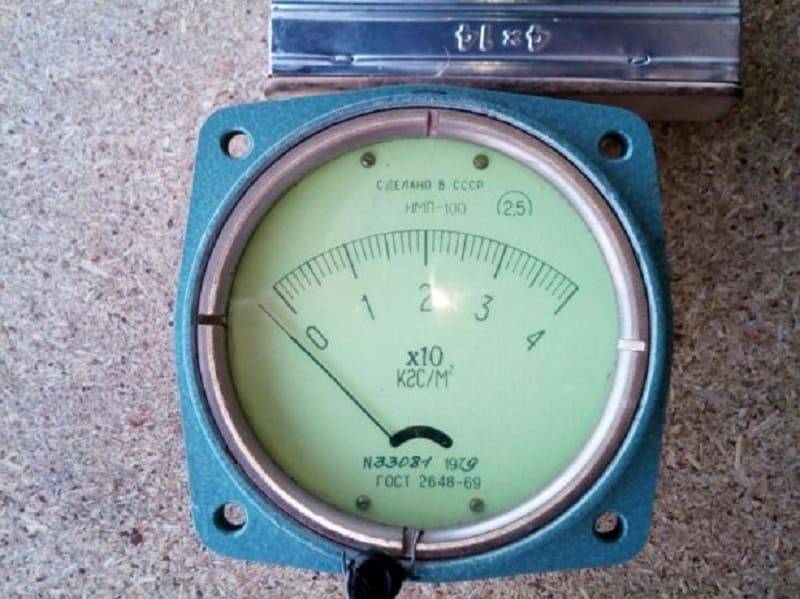

Напоромеры — приборы для измерения величин, значения которых не превышают 40 кПа. Пятая группа измеряет низкие значения (до -40 кПа). Тягонапоромеры являются комбинированными устройствами, измеряющими давление в пределах от -40 кПа до 40 кПа. Барометры показывают величину атмосферного давления. Тонометры применяются в медицине для измерения значений кровяного давления человека.
Классификация манометров по конструкции осуществляется следующим образом: жидкостные, грузопоршневые и деформационные. Последний тип включает в свою конструкцию чувствительный элемент. Он представляет собой трубчатую пружину. В моделях с высоким классом точности применяется мембрана. Класс точности также влияет на классификацию приборов (чем меньше величина, тем он точнее): 0,15; 0,25; 0,4; 0,6; 1,0; 1,5; 2,5 и 4.

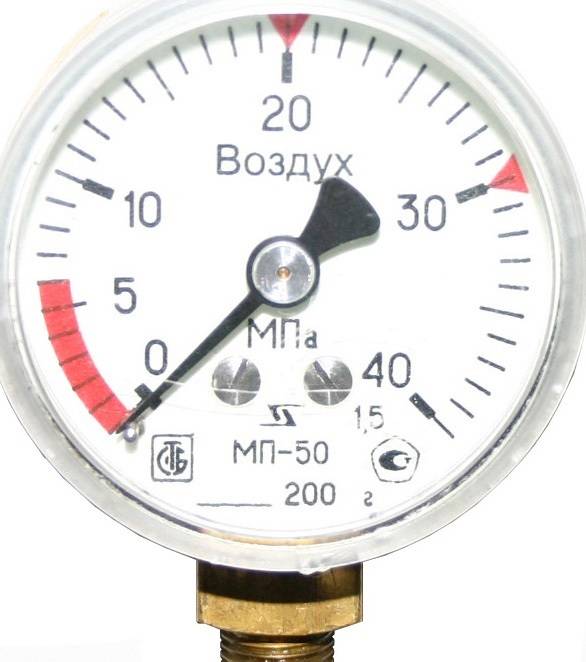

Нанесение – красная черта
Нанесение красной черты на стекло манометра не допускается.

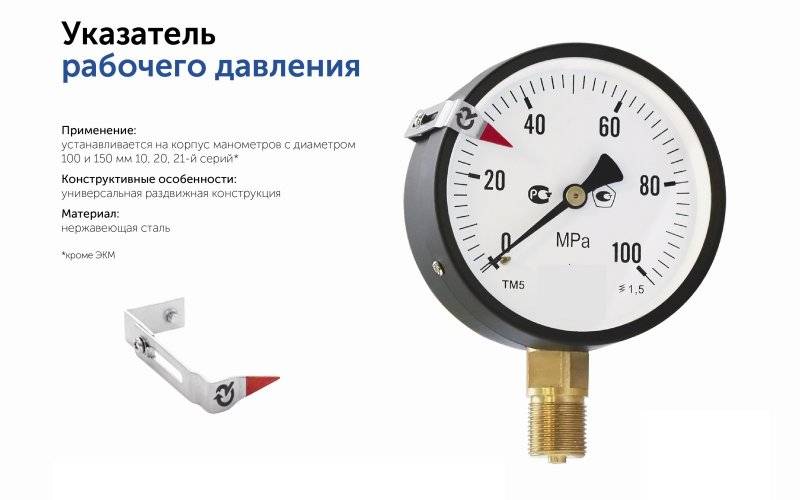

Вместо нанесения красной черты разрешается укреплять ( путем припайки) снаружи манометра металлическую пластинку, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.
Для обозначения максимально допустимого давления на шкале прибора должна быть нанесена красная черта или прибор должен иметь дополнительную красную стрелку, движение которой не связано с передвижением рабочей стрелки. Нанесение красной черты на стекло прибора запрещается.
Для обозначения максимально допустимого давления на шкале прибора должна быть нанесена красная черта или прибор должен иметь дополнительную красную стрелку, движение которой не связано с передвижением рабочей стрелки. Нанесение красной черты на стекло прибора запрещается.
Взамен красной черты, нанеежмой на циферблате манометра, разрешается прикреплять пайкой или другим способом к корпусу манометра металлическую пластинку, окрашенную в красный цвет и плотно прилегающую к стеклу манометра над соответствующим делением шкалы. Нанесение красной черты на стекло манометра не допускается.
Взамен красной черты, наносимой на циферблате манометра, разрешается прикреплять пайкой или другим способом к корпусу манометра металлическую пластинку, окрашенную в красный цвет и плотно прилегающую к стеклу манометра над соответствующим делением шкалы. Нанесение красной черты на стекло манометра не допускается.
Взамен красной черты на шкале манометра к корпусу манометра разрешается прикреплять металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра над соответствующим давлением шкалы. Нанесение красной черты на стекло манометра не допускается.
Взамен красной черты, наносимой на циферблате манометра, разрешается прикреплять пайкой или другим способом к корпусу манометра металлическую пластинку, окрашенную в красный цвет и плотно прилегающую к стеклу манометра над соответствующим делением шкалы. Нанесение красной черты на стекло манометра не допускается.
На шкале ( циферблате) манометра должна быть нанесена красная черта через деление, соответствующее наивысшему допускаемому рабочему давлению в сосуде, с учетом добавочного давления от веса столба жидкости при низко смонтированных манометрах. Нанесение красной черты на стекле манометра категорически запрещается.
Взамен красной черты, наносимой на циферблате манометра, разрешается прикреплять пайкой или другим способом к корпусу манометра металлическую-пластинку, окрашенную в красный цвет и плотно прилегающую к стеклу манометра над соответствующим делением шкалы. Нанесение красной черты на стекло манометра не допускается.
Взамен красной черты, наносимой на циферблате манометра, разрешается прикреплять пайкой или другим способом к корпусу манометра металлическую пластинку, окрашенную в красный цвет и плотно прилегающую к стеклу манометра над соответствующим делением швдлы. Нанесение красной черты на стекло манометра не допускается.
Взамен красной черты, наносимой на циферблате манометра, разрешается прикреплять пайкой или другим способом к корпусу манометра металлическую пластинку, окрашенную в красный цвет и плотно прилегающую к стеклу манометра над соответствующим делением шкалы. Нанесение красной черты на стекло манометра не допускается.
Для обозначения максимально допустимого давления на шкале прибора должна быть нанесена красная черта или прибор должен иметь дополнительную красную стрелку, движение которой не связано с передвижением рабочей стрелки. Нанесение красной черты на стекло прибора запрещается.
На делении шкалы манометра, соответствующем разрешенному рабочему давлению, должна быть нанесена красная черта. Вместо нанесения красной черты разрешается припаивать снаружи металлическую пластинку, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.
| Трубчатый мано – 10 – 2. Пластин-метр. чатый манометр. |
Диапазон измеряемых давлений
В практической деятельности разделяют следующие виды давления: абсолютное, барометрическое, избыточное, вакуум.Абсолютное – это показатель давления, измеренный относительно полного вакуума. Этот показатель не может быть ниже ноля.Барометрическое – это атмосферное давление. На его уровень оказывает влияние высота над нулевой отметкой (уровень моря). На этой высоте принято считать, что давление равно 760 мм р.с. для манометров эта величина равняется нулю.Избыточное давление – это размер, показывающий между абсолютным и брометрическим давлением. Особенно это актуально тогда, когда абсолютное давления в отношении барометрического.
То есть, вакуумметрическое давление не может превышать барометрическое. Другими словами, приборы для измерения вакуума измеряют его разряжение.
Устройства для замера давления можно разделить на несколько групп:
- Напорометры, их используют для выполнения измерения давления до 40 Па.
- Тягомеры, они предназначены для замеров вакуумметрических давлений до 40 кПа.
- Тягонапоромеры, эти приборы имеют двустороннюю шкалу с границами замеров ±20 кПа Для измерения разницы давления применяют дифманометры.
