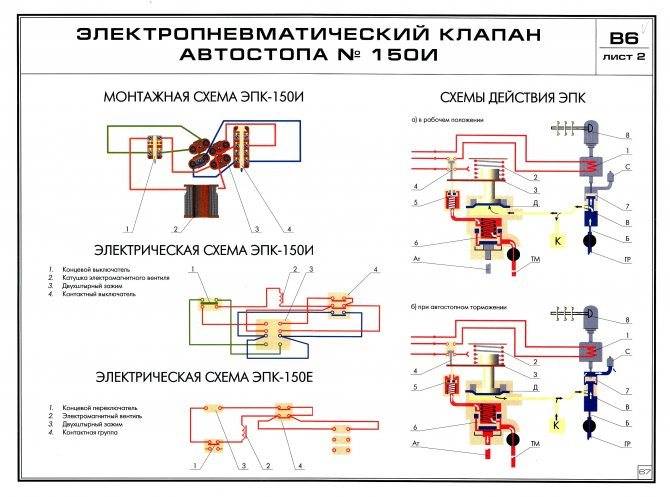

Электромагнитный клапан

Принципиальная схема подключения Relay к электромагнитному клапану на 12/24 В

При монтаже и эксплуатации придерживайтесь общих правил электробезопасности при использовании электроприборов, а также требований нормативно-правовых актов по электробезопасности.

При потере питания контакты Relay находятся в разомкнутом состоянии. После восстановления внешнего питания, контакты Relay возвращаются в исходное состояние.

Подключение к электроклапану с одним входом управления

Для подключения по схеме необходимо иметь источник внешнего питания 12/24 В!

Relay и электроклапан можно запитать от одного источника питания. При установке не допускайте попадания влаги на Relay или на места соединения кабелей.

При такой схеме подключения Relay будет управлять перекрытием электромагнитного клапана.

Примеры клапанов:

Подключение к электроклапану с двумя входами управления

Для подключения по схеме необходимо иметь источник внешнего питания 12/24 В и промежуточное реле типа SPDT на 12/24 В!

Relay, промежуточное реле и электроклапан можно запитать от одного источника питания. При установке не допускайте попадания влаги на Relay, промежуточное реле или на места соединения кабелей.

При такой схеме подключения Relay будет управлять перекрытием электромагнитного клапана.

Примеры клапанов:

Подключение к электроклапану с входом управления “смена полярности”

Для подключения по схеме необходимо иметь источник внешнего питания 12/24 В и промежуточное реле типа DPDT на 12/24 В!

Relay, промежуточное реле и электроклапан можно запитать от одного источника питания. При установке не допускайте попадания влаги на Relay, промежуточное реле или на места соединения кабелей.

При такой схеме подключения Relay будет управлять промежуточным реле, которое подает на входы управления электроклапана напряжение различной полярности. Полярность входного напряжения определяет состояние электроклапана: открыт или закрыт.

Устройство, замена и подбор клапан подачи воды стиральной машины

Стирка белья невозможна без подачи воды, в любой стиральной машине эту функцию выполняет электромагнитный клапан подачи воды, который регулирует уровень воды в баке во время стирки и полоскания. При казалось бы большом разнообразие моделей стиральных машин все наливные клапана в стиральных машинах имеют очень схожую конструкцию и могут быть взаимозаменяемы

Устройство впускного клапана

Профессиональное название клапана КЭН , что расшифровывается как клапан электромагнитный наливной. Это дает нам понимание, что в основе работы такого клапана лежат электро магнитные силы. Электрический ток проходя по катушке (1) клапана создает магнитное поле, которое втягивает сердечник (2), открывающий небольшое отверстие в корпусе клапана, вода поступающая через это отверстие поднимает основную мембрану, открывая потоку воды свободный ход в емкость с порошком или моющим средством, из которого уже мыльный раствор попадает в барабан.

В зависимости от конструкции конкретной модели, встречаются клапана с 1,2,3 и даже 4 катушками, но чаще всего конечно же с двумя катушками. Число катушек необходимо для направления воды в нужное русло, чтобы смыть либо стиральный порошок, либо кондиционер для белья или ополаскиватель.

Важной особенностью любого наливного клапана подачи воды в стиральной машине является угол между входом воды, куда подключается наливной шланг от водопровода и выходом, куда подключается шланг к бункуру порошкоприемника

Еще одной особенностью клапанов является наружный диаметр выхода, тут уже производители не пришли к общему знаменателю и могут фантазировать от 8 до 12 мм, соответственно шланг с внутренним диаметром 8 мм, не оденется на 12 мм выход, а наоборот будет подтекать.

Как проверить КЭН

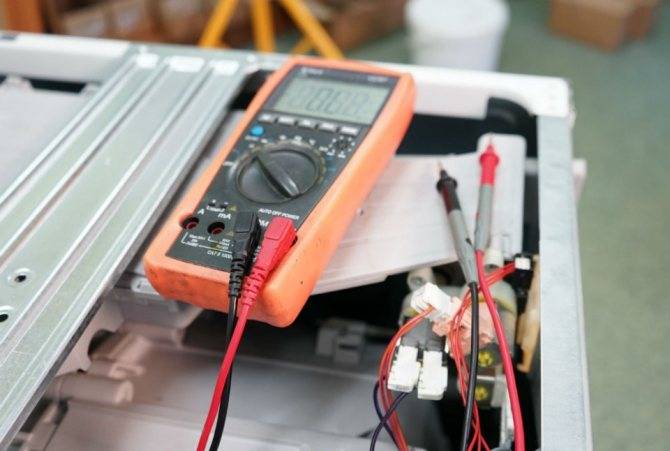

Для проверки наливного клапана нужно использовать мультиметр и пробник, под которым мы понимаем провод с вилкой на одном конце и разъемом для подключения клапана на другом. Прежде чем подавать напряжение на клапан для проверки нужно перекрыть воды и отключить стиральную машинку от сети, а самое главное первым проверять именно мультиметром и только потом применять подачу напряжения.

Для проверки мультиметром нужно переключить его в положение измерение сопротивления в килоомах, не прозвонки, а именно измерение сопротивления. Так как сопротивление катушки КЭН больше 1000 ом, то мультиметр не будет «пищать» в режиме «прозвонки»

После проверки исправности катушки, можно переходит к проверке самого клапана, для этого нужно подать напряжение на катушку и клапан должен начать пропускать воду, при отключение напряжения, подача воды полностью прекращается

Для замены наливного клапана нужно открутить верхнею крышку

Наливные клапаны

Электромагнитные наливные клапаны подачи воды в стиральную машину бывают нескольких видов, начиная с ординарных и заканчивая тройными, так же они делятся по расположению контактов и их виду.

Зимой у меня начал плавать ХХ ( поднимались до 2000 и опускались до 550 ) , глох на светофоре, приходилось давить на две педали что-бы не заглохнуть. Приезжал к знающим людям они снимали и чистили БДЗ + КХХ. Из КХХ, а точнее из внутренностей электромагнита убирали несколько капель воды, из воздуховода вытрехали небольшое кол-во льда, в трубке отводящей картерные газы в воздуходов, так же вытрехали капли воды + промывали от эмульсии. Сие действие спасало не надолго, с потеплением как-то само прошло, вот я и подумал что это сезонная болячка.

Монтаж и эксплуатация

Перед началом монтажных работ трубопровод должен быть пуст, а электрическая цепь обесточена. Мастера также рекомендуют придерживаться следующих правил:

  • электромагнитный клапан устанавливается в горизонтальном положении, катушкой вверх;
  • место установки может быть любым, главное, чтобы к клапан был организованный свободный доступ для дальнейшего обслуживания и ремонта;
  • рекомендуется установка дополнительного фильтра для предотвращения загрязнения и повреждения деталей;
  • направление движения среды должно соответствовать направлению, указанном стрелкой на корпусе устройства;
  • электромагнитный клапан не должен испытывать нагрузку от трубопроводов (изгиб, сжатие и прочее);
  • если клапан монтируется на улице, тогда следует его защитить от различных природных явлений – обычно хватает кожуха с подогревом для защиты от воды и низких температур;
  • после монтажа клапан обязательно проверяется на отсутствие утечки.

Разновидности соленоидных электромагнитных клапанов

Описываемые устройства классифицируются по следующим основным признакам:

  • материал, на основе которого изготовлен корпус;
  • особенности конструкции клапана;
  • его положение при снятом с катушки напряжении (в обесточенном состоянии);
  • принцип срабатывания;
  • особенности подключения к трубопроводам;
  • рабочее напряжение (220 В или 24 В).

Корпус этих изделий изготавливается из традиционных латуни, пластика или нержавейки. Правильный выбор материала в значительной мере определяет возможность использования клапана в критических условиях. Для бытовых водопроводных отопительных систем подойдет любая из указанных выше разновидностей.

По особенностям конструкции клапаны делятся на поршневые, мембранные и золотниковые. Самый дешевый и достаточно надежный вариант – золотниковое устройство, которое хорошо справляется со своими функциями. Поэтому такие клапаны традиционно устанавливаются в быту.

По положению штока с поршнем при отключенном от электропитания электромагните они делятся на следующие виды:

  • закрытые в нормальном состоянии (НЗ);
  • открытые (НО);
  • имеющие два стабильных положения.

В первом варианте при снятом с катушки напряжении сердечник с клапаном за счёт упругости возвратной пружины надежно перекрывает канал трубопровода. Во второй случае при отключенном напряжении получается обратный эффект. Под действием той же пружины шток полностью втянут в катушку, а канал остается открытым. В третьем случае в исходном состоянии при снятом напряжении клапан может находиться и в том, и в другом положении (перекрывать канал или оставлять его свободным). Все зависит от используемой схемы его включения.

По принципу срабатывания (по своей функциональным особенностям) все такие клапаны делятся на одноходовые, двухходовые и трехходовые. У первой разновидности имеется лишь один рабочий патрубок, подсоединяемый к трубопроводу. Такие конструкции обычно применяются как предохранительные, служащие для избавления от излишков пара или воды.

Их трехходовые аналоги имеют три соединительных патрубка, что позволяет использовать их для перенаправления потока жидких сред. Самый распространенный вид соленоидных вентилей – двухходовые. Они имеют два патрубка с обеих сторон и устанавливаются непосредственно в разрыв трубопровода. По особенностям подключения соленоидные устройства делятся на муфтовые, а также фланцевые и штуцерные.

Различные образцы клапанов также отличаются по материалу, используемому при изготовлении уплотнителя и запорной мембраны. В соответствии с этим признаком в них могут применяться:

  • фтористый эластомер;
  • этилен пропиленовый эластомер (EPDM);
  • каучуковая основа.

Это связано с тем, что синтетический материал EPDM устойчив к разрушающему действию солей и хорошо работает при низких температурах.

Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2109, 21099 — Проверка системы ЭПХХ с помощью специальных приборов- Лада СамараСпутник

Для проверки системы ЭПХХ необходимо иметь вольтметр с пределом измерений до 15 В и тахометр (если автомобиль не оборудован тахометром). Также желателен омметр для проверки целостности электрических цепей.
Наиболее характерный признак неисправности системы ЭПХХ — остановка двигателя после резкого сброса «газа» на частоте вращения коленчатого вала выше средней. Если на других режимах двигатель работает устойчиво, следует проверить функционирование блока управления системы ЭПХХ. Для этого…

…отсоединяем колодку провода от вывода электромагнитного клапана.

Снимаем изоляционную колодку с наконечника провода, соединяющего блок управления с электромагнитным клапаном.
Наконечник надеваем на вывод электромагнитного клапана и подсоединяем к нему «плюсовой» щуп вольтметра. Второй вывод прибора соединяем с «массой». Пускаем двигатель и прогреваем его до рабочей температуры. На холостом ходу, при закрытой дроссельной заслонке, на выводе клапана должно быть не менее 10 В.
Открывая дроссельную заслонку, увеличиваем частоту вращения коленчатого вала до 4000 мин–1. Затем резко закрываем заслонку. От момента закрытия дроссельной заслонки (наконечник винта «количества» замыкается на «массу») и до падения частоты вращения коленчатого вала примерно до 1900 мин–1 напряжение на выводе клапана должно быть не более 0,5 В.
При снижении частоты вращения коленчатого вала до 1900 мин–1 блок управления вновь должен подать напряжение на вывод электромагнитного клапана.
Если все указанные условия выполняются, а двигатель глохнет при сбросе «газа», то чаще всего это связано с очень обедненной смесью на холостом ходу или регулировкой на слишком низкую частоту вращения коленчатого вала на этом режиме. В любом случае требуется проверить и отрегулировать холостой ход с проверкой содержания СО в отработавших газах.
Если в результате проверки установлено, что напряжение на выводе электромагнитного клапана при закрытии дроссельной заслонки остается неизменным, то…

…разъединяем колодку провода наконечника винта «количества».

Замыкаем на «массу» наконечник провода, соединенного с блоком управления. Если после повышения частоты вращения коленчатого вала выше 2100 мин–1 напряжение падает до 0,5 В и ниже,

…значит, нарушен контакт наконечника винта «количества» (1) с рычагом привода дроссельных заслонок, поврежден или окислился наконечник провода (2) или оборван сам провод.

В противном случае неисправны блок управления или его соединительные провода.
Если в результате описанной выше проверки выяснится, что на вывод электромагнитного клапана постоянно поступает напряжение не ниже 10 В, то неисправен блок управления. В этом случае при сбросе «газа» топливоподача не отключается; такая неисправность на работе двигателя никак не отразится, кроме того что немного возрастет расход топлива (на величину около 0,5 л/100 км) и, возможно, появится «дизелинг» после выключения зажигания.
Отсутствие холостого хода может быть связано с неисправностью электромагнитного клапана, блока управления или соединительных проводов. Для определения причины неисправности необходимо убедиться в наличии напряжения на выводе электромагнитного клапана. Когда напряжение отсутствует после включения зажигания или оно значительно ниже 10 В при полностью заряженной аккумуляторной батарее, следует снять наконечник провода с вывода клапана и замерить величину напряжения на нем. Если напряжение на наконечнике составляет около 12 В, то неисправен электромагнитный клапан (короткое замыкание обмотки). Если напряжение значительно ниже или отсутствует, неисправен блок управления или повреждена проводка.
Отсутствие повреждений соединительных проводов блока управления проверяем омметром при выключенном зажигании. Для этого отсоединяем колодки проводов от блока управления, электромагнитного клапана и винта «количества». При проверке используем схему системы ЭПХХ.
После включения зажигания на вывод «4» соединительной колодки блока управления должно подаваться напряжение. Для проверки к выводу подключаем вольтметр.
Омметром также можно проверить контакт, состояние провода винта «количества» и обмотку электромагнитного клапана. Касаясь щупом прибора наконечника провода винта «количества», замеряем сопротивление. При открытой дроссельной заслонке первой камеры прибор должен показывать бесконечно большое сопротивление, а при закрытой — короткое замыкание. Сопротивление обмотки электромагнитного клапана должно быть в пределах 70–80 Ом.

Карбюратор ВАЗ-2109

Система холостого хода

рис. 3

Забирает топливо из эмульсионного колодца после главного топливного жиклера 7 Топливо подводится к топливному жиклеру 2 с электромагнитным запорным клапаном 1, на выходе из жиклера смешивается с воздухом, поступающим из проточного канала и из расширяющейся части диффузора (для обеспечения нормальной работы карбюратора при переходе на режим холостого хода). Эмульсия выходит под дроссельную заслонку через отверстие, регулируемое винтом 9 содержания окиси углерода (СО) в отработавших газах.Переходные системыПри открытии дроссельных заслонок карбюратора до включения главных дозирующих систем топливновоздушная смесь поступает:— в первую смесительную камеру через жиклер 2 холостого хода и вертикальную щель 8 переходной системы, находящуюся на уровне кромки дроссельной заслонки в закрытом положении; — во вторую смесительную камеру через выходное отверстие 6, находящееся чуть выше кромки дроссельной заслонки в закрытом положении. Топливо поступает из жиклера 4 через трубку, смешивается с воздухом из жиклера 5, поступающим через проточный канал.

Экономайзер мощностных режимов

рис. 4

Срабатывает при определенном разрежении за дроссельной заслонкой 5 Топливо забирается из поплавковой камеры через шариковый клапан 8. Клапан закрыт, пока диафрагма удерживается разрежением во впускной трубе. При значительном открытии дроссельной заслонки разрежение несколько падает и пружина диафрагмы 7 открывает клапан. Топливо, проходящее через жиклер 9 экономайзера, добавляется к топливу, которое проходит через главный топливный жиклер 4, обогащая горючую смесь.ЭконостатРаботает при полной нагрузке двигателя на скоростных режимах, близких к максимальным, при полностью открытых дроссельных заслонках. Топливо из поплавковой камеры через жиклер 3 поступает в топливную трубку и высасывается через впрыскивающую трубку 13 во вторую смесительную камеру, обогащая горючую смесь.

Ускорительный насос

Рис. 5

диафрагменный, с механическим приводом от кулачка 6 на оси дроссельной заслонки первой камеры.

При закрытой дроссельной заслонке пружина отводит диафрагму 3 назад, что приводит к заполнению полости насоса топливом через шариковый клапан 8. При открытии дроссельной заслон ки кулачок действует на рычаг 5, а диафрагма 3 нагнетает топливо через шариковый клапан 2 и распылители 1 в смесительные камеры карбюратора, обогащая горючую смесь. Производительность насоса не регулируется и зависит только от профиля кулачка.

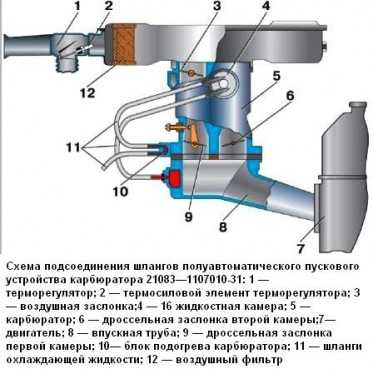

Полуавтоматическое пусковое устройство

Рис. 6

Улучшает управление автомобилем и снижает токсичность отработавших газов в режимах запуска и прогрева двигателя (рис. 6).При запуске холодного двигателя биметаллическая пружина пускового устройства (на рис не показана) с помощью рычагов и тяги 8 удерживает воздушную заслонку 7 закрытой. После запуска двигателя заслонка при помощи диафрагмы 6 приоткрывается на зазор А, который регулируется винтом 11 штока 12 диафрагмы 6 пускового устройства.

Рис. 7

По мере прогрева двигателя охлаждающей жидкостью, циркулирующей через жидкостную камеру 4 пускового устройства, нагревается и биметаллическая пружина, которая обеспечивает открытие воздушной заслонки через рычаги привода пускового устройства и тягу 8 На прогретом двигателе воздушная заслонка открыта биметаллической пружиной полностью.

Рис. 8

Снятие и установку выполняйте только на холодном двигателе. для этого снимите воздушный фильтр. Отсоедините от сектора 11 рычага управления дроссельными заслонками трос и возвратную пружину 12. Выверните винт крепления и снимите блок 3 подогрева карбюратора.Отсоедините от карбюратора электрические провода экономайзера принудительного холостого хода и шланги полуавтоматического пускового устройства. Отверните гайки крепления карбюратора, снимите карбюратор и закройте заглушкой входное отверстие впускной трубы. Установку карбюратора выполняйте в обратном порядке. Перед установкой проверьте состояние проставки карбюратора и плоскостей соединения впускной трубы с карбюратором. Не допускается крепление и подтягивание гаек крепления нагретого карбюратора. После установки отрегулируйте привод управления карбюратором, а также холостой ход двигателя. Привод управления карбюратором должен работать без заеданий.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

  • корпус;
  • крышка;
  • мембрана (или же поршень);
  • пружина;
  • плунжер;
  • шток;
  • электрическая катушка, которую еще называют соленоид.

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Свойства материалов:

EPDM – Этилен-пропилен-диен-каучук. Недорогой, химически и износостойкий эластичный полимер. Высокая устойчивость к старению и атмосферным воздействиям. Устойчив к кислотам, щелочам, окислителям, соленым растворам, воде, пару низкого давления, нейтральным газам. Неустойчив к бензину, бензолу и углеводородами. Температура применения −40. +140 °С.

NBR – Нитрил-бутадиен-каучук. Распространенный и недорогой эластичный полимер, нейтральный к воздействию бензина, минерального масла, дизельного топлива, растворов щелочей, неорганических кислот, пропана, бутана и воды. Температурный диапазон −30. +100 °С. Разрушается бензолом, окислителями и ультрафиолетом.

FKM – Фторкаучук. Термостойкий и эластичный синтетический полимер. Высокая стойкость к старению, озону и ультрафиолету. Химически устойчивый для кислотных и щелочных сред, нефтепродуктов, для топлива и углеводородов. Применяется для спиртов, воды, воздуха и пара низкого давления при температуре −30. +150 °С. Разрушается эфирами, органическими кислотами.

PTFE – Политетрафторэтилен. Фторполимер, один из самых химически стойких полимерных материалов. Применяется в химической промышленности для кислот и их смесей высокой концентрации, щелочей, растворителей. Устойчив к бензолу, окислителям, маслам и топливам. Используется для агрессивных газов, углеводородов, воздуха, воды и пара. Температурный диапазон −50. +200 °С. Разрушается трифторидом хлора и жидкими щелочными металлами.

TEFLON – Политетрафторэтилен. Запатентованное название фторполимера, на основе PTFE с улучшенными эксплуатационными характеристиками. Рабочая температура применения в диапазоне −50. +250 °С.

Классификация электромагнитных клапанов в зависимости от особенностей устройства

Электромагнитные клапаны отличаются значительным разнообразием конструктивных особенностей, в связи с чем существует обширное поле для классифицирования.

Они различаются по рабочей среде, используемой в системах, где устанавливают устройства:

  • воде;
  • воздуху;
  • газу;
  • пару;
  • топливу, например, бензину.

В сложным условиях, где есть вероятность возникновения ЧС, применяют взрывозащищенные модели клапанов Состав рабочей среды и особенности помещения определяют особенности исполнения:

  • обычного;
  • взрывозащищенного. Приспособления такого рода принято устанавливать на объектах, которые относятся к взрывопожароопасным.

По особенностям управления существует разделение электромагнитных клапанов на устройства:

  • прямого действия. Это наиболее простая конструкция, для которой характерны надежность и быстродействие. В ней нет пилотного канала. При мгновенном подъеме мембраны происходит открывание устройства. В отсутствие действия магнитного поля происходит опускание подпружиненного плунжера, прижимающего мембрану. Клапану прямого действия не требуется минимального перепада давления, он создает необходимое воздействие на шток золотника благодаря тяговому усилию катушки, расположенной вверху устройства;
  • имеющие мембранное (поршневое) усиление. В отличие от устройств прямого действия ими используется для функционирования как дополнительный поставщик энергии сама транспортируемая среда. У таких клапанов два золотника. Предназначением основного золотника является непосредственно перекрывать отверстие, для размещения которого отведено седло корпуса. Управляющим золотником перекрывается разгрузочное отверстие (отверстия), через которое сбрасывается давление с полости над мембраной (поршнем). Это приводит к подъему основного золотника и открытию основного прохода.

По местоположению запорного механизма в момент, когда катушка находится в обесточенном состоянии, принято разделять так называемые пилотные устройства, как относящиеся к определенному типу:

  • нормально закрытому (НЗ). У клапанов НЗ при обесточенном состоянии соленоида проход для рабочей среды закрыт. То есть, статичное положение предполагает отсутствие напряжения на соленоиде, закрытое состояние приспособления. Ввиду разницы в значениях диаметра между пилотным и перепускным каналами в пользу первого происходит понижение давления над мембраной. Разницей давлений обеспечивается подъем мембраны (поршня) и открывание клапана, остающегося в таком положении, пока на катушку подается напряжение;
  • нормально открытому (НО). Напротив, в клапанах, относящихся к нормально открытому типу, при пребывании катушки в обесточенном состоянии рабочая среда может совершать перемещение по проходу в заданном направлении. Поддерживая клапан НО закрытым, следует обеспечить постоянную подачу напряжения на катушку.

Нормально закрытый клапан перекрывает подачу рабочей среды в обесточенном состоянии Существуют также модели устройства, в которых предусматривается при подаче на катушку управляющего импульса переключение с открытого положения на закрытое и в обратном направлении. Такой электроклапан получил наименование бистабильного. Для обеспечения функционирования такое соленоидное устройство нуждается в наличии перепада давления и источника постоянного тока. В зависимости от количества трубных соединений принято называть электромагнитные клапаны:

  • двухходовыми. У таких устройств по одному впускному и выпускному трубному соединению. Двухходовые устройства бывают как НЗ, так и НО;
  • трехходовыми. Оснащены тремя соединениями и двумя проходными сечениями. Могут выпускаться как НЗ, НО или универсальные. Трехходовые клапаны используют для поочередной подачи давления/разрежения к распределительным клапанам, цилиндрам с односторонним действием, автоматическим приводам;
  • четырехходовыми. Четырьмя-пятью трубными соединениями (одним — для давления, одним-двумя – для разрежения, двумя – для цилиндра) обеспечивается работа двусторонне-действующих цилиндров, автоматических приводов.

Конструктивные особенности

Устройство клапана состоит из полимерного или металлического корпуса, внутри которого находится соленоид, плунжер, шток и мембрана.

Материалом для исполнения корпуса служит пластик, либо нержавеющая сталь, латунь или чугун, что определяется сферой использования клапана. Например, металлический корпус используется в системах с химически агрессивными или высокотемпературными средами, тогда как пластиковые применяются для простой водопроводной питьевой или технической пресной воды. Мембраны и уплотнители клапана производятся из полимерных материалов на основе каучука и полиэтилена.

Рекомендуем ознакомиться: Как выбрать и установить термоклапан для регулировки температуры на радиатор отопления

Возможные неисправности и как их устранить

Стоит заметить, что качественный монтаж и соблюдение всех правил эксплуатации, указанных заводом-изготовителем, позволяют обеспечить надежную и длительную работу устройства.

Но бывают случаи, когда клапан выходит из строя гораздо раньше:

  • Разгерметизация клапана – скорей всего внутрь устройства попали мелкие механические частицы. Рекомендуем демонтировать и разобрать прибор, а затем установить вместе с дополнительным фильтром.
  • Индукционная катушка может выйти из строя при неправильно подаваемой мощности напряжения, превышением температуры и ли давления внутри газопровода. Кроме того, возможно попадание влаги на катушку, что приведет к короткому замыканию. Во всех случаях рекомендуется демонтировать устройства и заменить катушку.
  • Неполное открытие или закрытие клапана может быть связано с загрязнением деталей внутри, дефектом мембраны или на соленоиде остается напряжение.

В любом случае ремонт устройства может проводить только квалифицированный сотрудник специализированной организации с допуском к работам.

ВАЖНО!

Электромагнитный газовый клапан не выполняет роль газового крана, поэтому между газовой магистралью и клапаном необходимо установить газовый кран. Если вы планируете не пользоваться газом длительное время, например зимний период, перекрытие подачи газа осуществляйте с помощью газового крана, а не клапана.
