Гидроаккумулятор для систем водоснабжения. Устройство и принцип работы

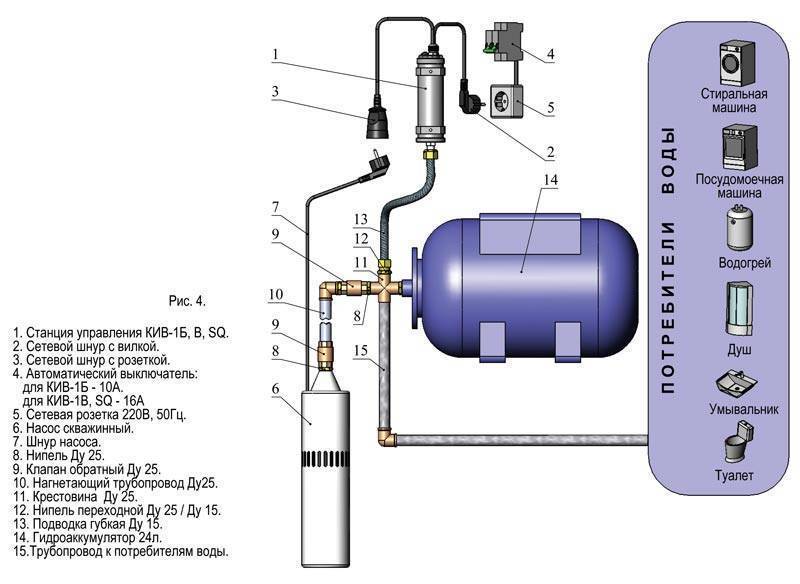

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

  • Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
  • Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

  • Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
  • Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.
Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

Реле давления для гидроаккумулятора и как отрегулировать

Рассматриваемое приспособление используется для автоматического регулирования работы насоса

При регулировании реле давления нужно обратить внимание на следующие термины:

  • Нижнее давление – это параметры запуска насоса, стандартное значение 1,5 Бар;
  • Параметры верхнего давления используются для раздвижения контактов реле и дальнейшего отключения насоса. Здесь используются показатели в 2,5-3 бар;
  • Гранично допустимое давление не должно превышать 5 бар.

После запуска станции вода начинает накапливаться в мембране или груше. В дальнейшем жидкость будет выталкиваться по трубам к потребителям. После приобретения необходимого оборудования нужно проверить давление воды. Рассматриваемые устройства имеют специальные манометры, но эксперты утверждают, что такие приборы имеют значительные погрешности измерений.

Обратите внимание! Для проверки показателей давления рекомендовано использовать манометр для автомобиля со специальной шкалой. Реле давления. Во время проверки давления воздуха в мембранном баке снимают защитную крышку и подсоединяют манометр к ниппелю

Следует заметить, что при уменьшении давления в гидробаке, увеличивается объём закачанной жидкости

Во время проверки давления воздуха в мембранном баке снимают защитную крышку и подсоединяют манометр к ниппелю. Следует заметить, что при уменьшении давления в гидробаке, увеличивается объём закачанной жидкости.

Для создания необходимого напора жидкости в ёмкость нужно закачать воздух до установления давления на значении в 1,5 атмосфер. Увеличение показателей приводит к частым включениям и изнашиванию насоса. Слишком маленькое давление приведёт к раздуванию и выходу из строя резиновой груши.

Во время регулирования реле нужно снять крышку из прибора, после чего мы обнаружим корпус с двумя пружинами, на которых вкручены большая и маленькая гайки. Заметим, что первая гайка регулирует нижний уровень давления (обозначим её символом Р). Вторая, маленькая гайка используется для регулировки разницы давления (обычно обозначается буквой Н). Работу начинают относительно нижнего давления, которое выставляется на большой пружине.

Гидробак с реле давления

После заполнения гидробака сжатым воздухом включают насос и следят за положением стрелки манометра. Если показатели превысят верхнюю границу, нужно будет отключить насос. Предельный напор в системе устанавливается после остановки стрелки на манометре.

Обратите внимание! При регулировке нужно соблюдать рекомендованные параметры работы насосной станции, указанные в инструкции к изделию. Во время настройки реле желательно соблюдать разницу между верхней и нижней границей давления в пределах одной или двух атмосфер, что обеспечит правильное использование насосной станции

После закачки воды и установления верхнего порога, насос отключают и начинают регулировать реле. Для этого маленькую гайку вращают до запуска механизма. Далее сливают воду с системы до тех пор, пока не запустится насос. Обычно это происходит при нижнем пороге давления

Во время настройки реле желательно соблюдать разницу между верхней и нижней границей давления в пределах одной или двух атмосфер, что обеспечит правильное использование насосной станции. После закачки воды и установления верхнего порога, насос отключают и начинают регулировать реле. Для этого маленькую гайку вращают до запуска механизма. Далее сливают воду с системы до тех пор, пока не запустится насос. Обычно это происходит при нижнем пороге давления.

Важно! Установите нижнюю границу на 0,1-0,3 атмосферы выше, чем давление в гидроаккумуляторе. Это позволит увеличить срок эксплуатации груши.

На следующем этапе работ вращаем большую гайку для установки нижнего давления

Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной

На следующем этапе работ вращаем большую гайку для установки нижнего давления. Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной.

Функции, назначение, виды

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

  • Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
  • Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
  • Создать небольшой запас воды на случай отсутствия электроэнергии.

Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Принцип работы гидроаккумулятора

Электронасос забирает воду из резервуара и закачивает её в мембрану гидроаккумулятора для водоснабжения. На момент достижения заданного порога давления срабатывает реле, насос отключается, подача воды прекращается. Обратный клапан исключает ход воды в обратном направлении, сохраняя давление.

В случае, когда вода тратится и давление понижается, насос вновь запускается, обеспечивая пополнение объёма мембраны. Эффективность узла зависит от объёма гидробака и установленного показателя давления. Показатель, при котором срабатывает реле, можно корректировать.

Важно! В процессе эксплуатации в мембране скапливается растворённый воздух. Это понижает эффективность работы узла. Необходимо производить регулярное стравливание воздуха

Частота обслуживания зависит от объёма самого бака и того, насколько активно эксплуатируется система. В среднем, раз в три месяца

Необходимо производить регулярное стравливание воздуха. Частота обслуживания зависит от объёма самого бака и того, насколько активно эксплуатируется система. В среднем, раз в три месяца.

Грамотная эксплуатация гидроаккумулятора

Важно помнить, что после завершения монтажа напорного бака его потребуется обслуживать, проводя регулярные осмотры прибора и профилактические работы. Любые гидроаккумуляторы в автономной системе водообеспечения требуют к себе грамотного и внимательного отношения. Не менее одного раза в течение месяца нужно проверять состояние настроек у реле давления и, при необходимости, корректировать их

Не менее одного раза в течение месяца нужно проверять состояние настроек у реле давления и, при необходимости, корректировать их.

Также нуждается в проверке целостность мембраны, состояние корпуса резервуара и герметичность мест соединений бака с водопроводной сетью. Чаще всего в напорных баках выходят из строя мембраны – вследствие постоянно повторяющихся циклов сжатия-растяжения эти элементы повреждаются и рвутся.

О том, что мембрана повреждена, говорят резкие перепады показаний на манометре. В результате такой неисправности вода начинает поступать в воздушную секцию гидроаккумулятора. Чтобы убедиться в том, что мембрана потеряла целостность, из резервуара полностью стравливают воздух. Если следом начинает вытекать вода, это говорит о необходимости замены мембраны. Заменить мембрану можно самостоятельно, такой ремонт относится к разряду несложных.

Для осуществления замены понадобится выполнить ряд последовательных действий:

  • напорный бак отключают от электропитания и водопровода;
  • отвинчивают болты, удерживающие горловину емкости;
  • удаляют пришедшую в негодность мембрану;
  • устанавливают новое изделие;
  • аккуратно собирают бак в обратном порядке;
  • прибор устанавливают на место и снова подключают к сети и водопроводу.

После завершения ремонта нужно проверить и отрегулировать настройки давления в резервуаре и чувствительность реле давления. Соединительные болты требуется закручивать равномерно, чтобы не допустить перекоса устанавливаемой мембраны, а также чтобы избежать сползания ее края внутрь корпуса прибора.

Для достижения равномерности прижимания мембраны к горловине болты помещают в гнезда и, делая всего по паре оборотов на каждом, закручивают их по кругу, все время переходя к следующему. В результате такого постепенного закручивания мембрана получается одинаково прижатой вдоль всей окружности.

Современный гидроаккумулятор, установленный в системе водоснабжения, является более сложным и дорогим устройством, чем стандартный накопительный бак, но все затраты на его приобретение довольно быстро окупаются. При соблюдении всех правил эксплуатации и своевременном устранении неполадок гидроаккумуляторы для автономной водоснабжающей системы могут служить своим владельцам долгие годы.

1 Назначение, устройство и принцип действия

Первоначально внесем ясность в терминах — гидробак и расширительный бак не есть одинаковые устройства. Гидроаккумулятор используется в системах водоснабжения частного дома, устроенных на подаче воде с помощью насоса из внешнего источника, тогда как расширительный бак устанавливается в системы отопления и горячего водоснабжения с целью стабилизации их давления и предотвращения возникновения гидроударов.

Рассмотрим основные функции гидробака в системах водоснабжения:

устройство предотвращает износ насоса из-за частого включения — поскольку в резервуаре постоянно содержится вода, насос будет запускаться только при его опустошении, что позитивным образом скажется на долговечности агрегата; гидроаккумулятор снижает вероятность возникновения гидроударов в трубопроводе при включении насоса, также он поддерживает стабильное давление в системе, предотвращая колебания напора при одновременном использовании нескольких кранов; бак обеспечивает постоянный запас воды, что особенно важно в загородных домах с проблемным электроснабжением

Насосная станция с гидроаккумулятором

Устройство гидробака состоит из непосредственно металлического резервуара и находящийся внутри него мембраны, которая разделяет емкость на две камеры — одна для воды, вторая для воздуха. Камера для воды выполнена из бутила — санитарно безопасной разновидности резины, хранящаяся в ней жидкость не контактирует с металлическими стенками бака. Подача и отвод воды происходит через два резьбовых патрубка, к которым подключаются трубопроводы, патрубки имеют идентичный диаметр.

За регулирования давления в камере для воздуха отвечает пневмоклапан. Гидроаккумуляторы большого объема (100 литров и выше) оснащены обратным клапаном, который нужен для стравливания воздуха из водяной камеры. Аналогичную функцию в небольших баках выполняет запорный кран. Стандартное давление воздуха в гидроаккумуляторе — 1.5-2 Бар.

Принцип работы гидробака достаточно прост. Первоначально насос закачивает в бак воду, и когда накопительная емкость заполняется, реле давления фиксирует это и отключает насос, прекращая подачу. Далее по мере использования резерва воды реле определяет понижение давления, включает насос и цикл повторяется.

1.1 Разновидности гидробаков и особенности их расчета

В зависимости от формы корпуса данное оборудование делится на два типа — гидроаккумулятор горизонтальный и вертикальный.  Между ними имеется лишь одно конструктивное отличия — вертикальные баки объемом более 50 литров оснащены краном для стравливания воздуха, который накапливается в камере для воды и снижает эффективность работы устройства.  В горизонтальных баках объемом 50-100 л кран расположен в торцевой части сбоку корпуса.

Во всех гидроаккумуляторах объемом менее 50 литров стравливание воздуха из водяной камеры происходит посредством полного слива воды. Выбор формы бака осуществляется исходя из размеров помещения, где он будет смонтирован. Никаких хитростей тут нет — брать нужно тот резервуар, который лучше впишется в отведенное для него место.

Разновидности гидроаккумуляторов

Более сложным является выбор бака по параметру производительности. Тут нужен расчет оборудования, который поможет определить его требуемый объем.

Расчет выполняется по формуле: O = K*Rmax*(Dmax + 1)*(Dmin+1)/(Dmax-Dmin) — (P + 1), в которой:

  • K — коэффициент мощности подключенного к гидробаку насоса;
  • Rmax — наибольший планируемый расход литров воды в минуту;
  • Dmax — уровень давления воды в баке для выключения насоса (Бар);
  • Dmin — граница давления воды для включения насоса (Бар);
  • Р — давление воздуха в гидробаке (Бар).

Коэффициент насоса зависит от мощности его двигателя:

  • мощность 0.55-1.5 кВт — коэффициент 0.2;
  • 2-3 кВт — 0.375;
  • 4-5.5 кВт — 0.625;
  • 5-9 кВт — 0.875.

Расчет практически любых гидроаккумуляторов для бытовых стаций водоснабжения покажет, что необходимо использовать бак объемом 25-50 литров. Это оптимальный объем под большинство насосов для скважин и колодцев, которого будет достаточно для полноценного водоснабжения частного дома.

Брать гидроаккумулятор большего объема (75 и 100 л) имеет смысл при частом и длительном отключении энергоснабжения дома, когда нужен серьезный запас питьевой воды. В обычных условиях покупать бак «с запасом» бессмысленно, так как неиспользуемая вода в нем будет застаиваться и терять свои вкусовые качества.

Критерии выбора подходящего гидробака

Выбирая определенный гидроакумулятор нужно руководствоваться следующими критериями:

  • Количество потребителей
  • Температура рабочей жидкости
  • Стоимость оборудования
  • При использовании гидробака для компенсации изменений давления теплоносителя в закрытой отопительной системе достаточно объемов от 6 до 25 литров (конкретная цифра зависит от размеров самой системы отопления). Остальные характеристики гидробака позволяют ему уверенно работать в одной системе с отопительными устройствами (к примеру, максимальное давление, которое выдерживает теплообменник котла — 2-5 атмосфер, а для гидробака — 9-12 атм)

Виды гидроаккумуляторов

Гидроаккумуляторы в зависимости от назначения различаются по трем параметрам.

  • Для холодной воды. В таком гидроаккумуляторе используется мембранная емкость, выполненная из нейтрального материала, применяемого в пищевой промышленности, для обеспечения безопасности использования воды при приготовлении пищи. Гидробак этого агрегата выкрашен в синий цвет.
  • Для горячей воды. Здесь применяется материал, устойчивый к воздействию высоких температур. Гидробак, используемый для горячей воды, выкрашен в красный цвет.
  • Для отопительной системы. Для отопительной системы используется материал, устойчивый к воздействию активных реагентов, применяемый в охлаждающих жидкостях. Гидробак красного цвета.

Виды гидроаккумуляторов Также гидроаккумуляторы бывают разного исполнения – с вертикальным и горизонтальным расположением гидробака.

  • В частном доме удобнее использовать гидробак с вертикальным расположением, так как он занимает меньше места в подсобном помещении, позволяя компактно расположить рядом приборы разного назначения.
  • Гидроаккумуляторы с горизонтальным расположением гидробака в основном используются на насосных станциях, монтаж водяного насоса в этом случае производится сверху конструкции.

Как установить гидроаккумулятор

Непрерывный режим эксплуатации и постоянная динамика мембраны диктуют необходимость соблюдения особых условий при монтаже расширительного бака. Установка должна выполняться надежно, с обеспечением запаса прочности и предотвращения шумов и вибраций.

Для фиксации резервуара на полу рекомендуется использовать резиновые прокладки. Соединение с магистралью следует осуществлять через специальные гибкие переходники.

Первичное заполнение емкости необходимо производить медленно и аккуратно, при слабом напоре жидкости. Сильный поток способен повредить грушу, не подготовленную к эксплуатации. Желательно предварительно удалить из резинового изделия воздух.

При установке гидротехнического устройства необходимо обеспечить свободный доступ к накопительному баку. Удобный подход облегчит проведение ремонтных и сервисных мероприятий.

Подключение гироаккумулятора.

Настройка гидроаккумулятора

Начальным этапом регулировки резервуара рекомендуется выполнить измерение атмосферного давления во внутреннем пространстве емкости. Показатели измеряются автомобильным манометром на ниппеле после снятия декоративного колпачка.

Для установки требуемого режима эксплуатации необходимо либо спустить, либо подкачать в бак воздух. Определяющим фактором является мощность напора воды.

Минимально допустимой величиной давления воздушных масс в гидроаккумуляторе считается 1 атм. Снижение показателя способно привести к быстрому выходу груши из строя из-за соприкосновения заполненного жидкостью изделия со стенками корпуса. Невозможность закачки достаточного объема воды, вызванная заполнением внутреннего пространства мембранного бака воздухом, является результатом избыточного давления воздуха.

Настройка реле давления

Для регулировки управляющего блока конструкцией предусмотрены 2 пружины – большая и меньшая. Первая отвечает за включение насосного агрегата. При снижении напора происходит замыкание контактов и помпа запускается.

Реле давление.

Для выставления разницы показателей, оговариваемых в инструкциях, являющихся обязательным элементом промышленной комплектации устройства с реле давления, предназначена маленькая пружина.

За точку отсчета принимается нижний предел. Механизм действия основан на удалении подвижной пластины от чувствительных контактов, происходящем благодаря сопротивлению регулировочного устройства водяному потоку.

Закачка воды в гидроаккумулятор

Обязательным подготовительным мероприятием, предшествующим заполнению накопителя жидкостью, является освобождение внутреннего пространства мембраны от воздуха.

Первичную закачку воды в резервуар рекомендуется производить с предельной осторожностью, медленно направляя тонкую струю слабого напора в гидроаккумулятор. Аккуратное выполнение манипуляций позволяет предотвратить вероятное разрушение резиновой прокладки

Повреждение груши может являться следствием высыхания или залежалости мембраны, вызванными длительным складским хранением в ненадлежащих условиях.

Оптимальным направлением подачи жидкости в гидротехническое устройство специалистами признается нижняя закачка. При заполнении внутреннего объема гидробака из верхнего положения обязательным условием считается предварительная установка системы фильтрации.

Как устроен гидравлический аккумулятор – простая и надежная конструкция

Стабильно функционирующая водопроводная система частного жилища является заслугой его владельца. Люди, которые сталкивались с монтажом и эксплуатацией автономных сетей водоснабжения, представляют себе, насколько трудно избежать сбоев при подаче воды в таких комплексах. Иногда достаточно всего одного скачка давления, чтобы дорогостоящая техника, подключенная к водопроводу (например, водонагреватель, машина для мытья посуды), вышла из строя. Решение подобной проблемы одно – установка гидроаккумулятора. Он поддерживает заданное давление в системе, создает определенный запас воды и исключает риск поломки бытового электрооборудования. Необходимость монтажа такого аппарата очевидна.

Гидроаккумулятор предназначен для поддержания в системе заданного давления создания некоторого запаса воды и предотвращения поломки электрооборудования

Устройство гидроаккумулятора достаточно простое. Он изготавливается в виде резервуара из металла, внутри которого устанавливается каучуковая (резиновая) мембрана. Последняя визуально похожа на грушу. Мембрана закреплена на корпусе гидробака посредством специального фланца с патрубком. В груше под давлением накапливается вода. Пространство между корпусом аккумулятора и мембраной заполняется сжатым воздухом (если речь идет о бытовых устройствах) либо инертным газовым составом (промышленные гидробаки). Давление в системе при этом поддерживается на уровне 1,5–3 бар. Воздух в гидравлический аккумулятор в домашних условиях можно закачать, используя обычный автомобильный или даже велосипедный насос.

Рассматриваемые приспособления принято делить на три типа:

  1. Для систем холодного водоснабжения. Устройство подает воду и накапливает ее, предохраняет насосное оборудование от раннего износа, обусловленного частыми включениями и выключениями системы, предохраняет электротехнику в доме от гидроударов.
  2. Для горячей воды. Такой гидроаккумулятор для систем водоснабжения может без проблем работать в высокотемпературных средах.
  3. Расширительные баки. Они предназначены для закрытых систем водяного отопления.

Устройство и принцип работы всех этих аппаратов идентичны. О том, как функционирует такое оборудование, мы расскажем далее.

Где используют гидроаккумулятор? Назначение гидроаккумулятора

Как уже упоминалось, гидроаккумулятор для систем отопления является очень важной, необходимой частью оборудования системы отопления. Причем не обычной, атмосферной, а системы закрытого типа, в которой теплоноситель циркулирует в замкнутом контуре. Это особенность и лежит в основе устройства и применения в системе

Это особенность и лежит в основе устройства и применения в системе.

Закрытая система отопления в отличие от открытой обладает большими возможностями, но при этом, у нее имеется и ряд недостатков, которые необходимо компенсировать, установив дополнительное оборудование. Если в открытой системе достаточно правильно рассчитать и установить расширительный бак для приема излишков теплоносителя, то в закрытой системе простым дополнительным объемом обойтись не получится. Создаваемое давление внутри контура закрытой системы отопления при нагревании теплоносителя дополняется еще и давлением циркуляционного насоса. Это неизбежно приводит к перепадам давления в цикле «нагрев-охлаждение». Именно поэтому для компенсации таких перепадов и устанавливается гидроаккумулятор для систем отопления.

Второй важный момент, который нужно учитывать при рассмотрении вопроса для чего нужен гидроаккумулятор в системе отопления заключается в необходимости иметь специальный прибор безопасности. Суть этого момента заключается в том, что закрытых систем характерным явлением выступает критические перепады давления теплоносителя. Гидравлический удар, спровоцированный выходом из строя автоматики защиты или поломкой запорной арматуры даже в небольшом объеме жидкости в 30-40 литров способен вызвать большие проблемы. Гидроаккумулятор для системы отопления способен в такие критические моменты отреагировать практически моментально и принять в себя некоторый объем жидкости, чем снимет угрозу разрыва системы из-за гидравлического удара.

Третий момент заключается в том, что в отличие от классического расширительного бачка с открытым верхом гидроаккумулятор для систем отопления поддерживает установленное давление жидкости. В закрытых системах жидкость находится под давлением не только в момент нагревания и работы циркуляционного насоса, даже когда котел выключен, система сохраняет установленное давление. Снижение установленного минимального порога неизбежно влечет за собой автоматическое отключение оборудования, поскольку приборы безопасности будут фиксировать снижение давления и воспринимать это как аварийную ситуацию. Гидроаккумулятор для систем отопления при настройке оборудования специально устанавливается для поддержания необходимого уровня давления. Независимо от температуры теплоносителя и работы приборов отопления он будет поддерживать давление на нужном уровне.
