Отбойный молоток: назначение, характеристики, использование

Принцип работы инструмента

Главная особенность отбойника заключается в том, что он во время рабочего процесса производит удар большой силы

Для такого рода инструмента важной характеристикой является энергия удара. При ее расчете учитывается количество носимых за минуту рабочего времени ударов, а также вырабатываемой энергии за тот же временной промежуток. Современные отбойники имеют довольно простую конструкцию

Расположенный внутри корпуса боек совершает колебательные движения благодаря имеющемуся приводу. Возникающие в процессе его работы механические импульсы поступают на рабочий орган инструмента — пику, совершающую быстрые возвратно-поступательные движения, за счёт чего и обеспечивается разрушение материала

Современные отбойники имеют довольно простую конструкцию. Расположенный внутри корпуса боек совершает колебательные движения благодаря имеющемуся приводу. Возникающие в процессе его работы механические импульсы поступают на рабочий орган инструмента — пику, совершающую быстрые возвратно-поступательные движения, за счёт чего и обеспечивается разрушение материала.

При работе инструментом образуется довольно грубая энергия, из-за которой мастеру приходится ощущать сильную вибрацию и шум. Для уменьшения проявления этих воздействий начинать работу отбойником нужно, предварительно предприняв необходимые защитные меры.

Немного иначе работает электрическая версия отбойника. Здесь также в конструкции имеется боек, приводимый в движение ротором, вращаться который заставляет электродвигатель. Совершаемые бойком механические движения передаются на пику. Хотя этот инструмент является одним из самых востребованных не только у профессиональных строителей, но и домашних мастеров, он имеет ряд существенных недостатков. Во время работы электромотора может давать искру, поэтому работать электрическим отбойником в помещениях с повышенной пожарной безопасностью запрещено. Еще одним минусом следует назвать необходимость наличия источника электропитания.

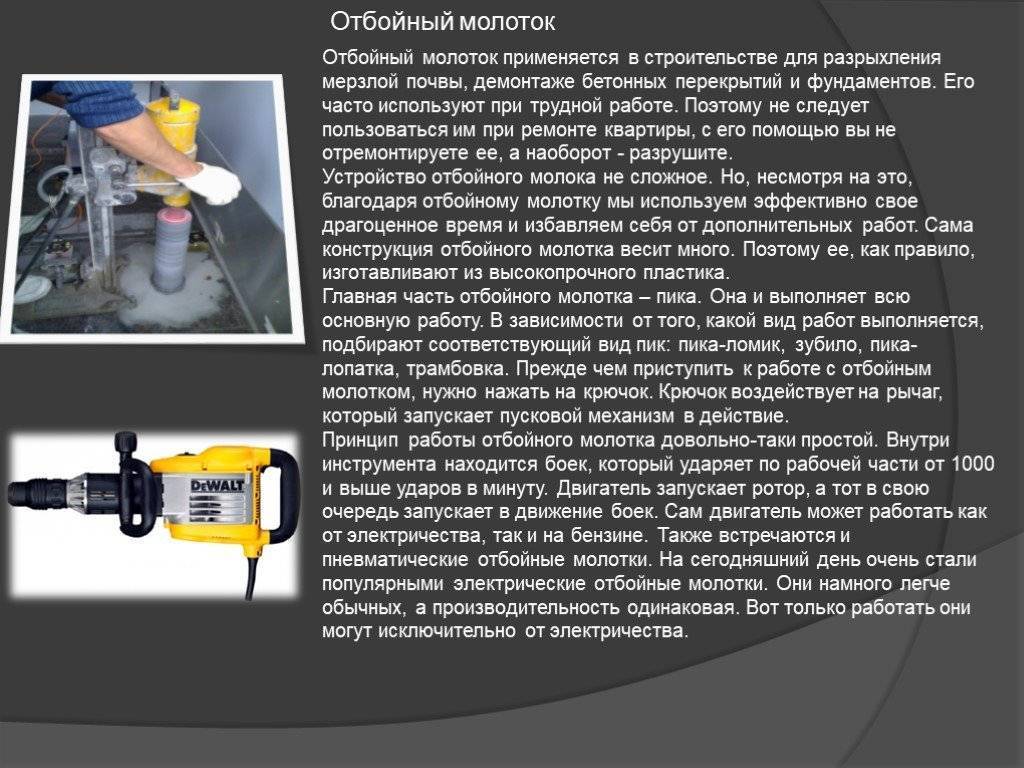

Что такое отбойный молоток?

Для разрыхления или раскалывания твердых поверхностей, таких как асфальт, бетон, камень или кирпич, применяется отбойный или ударный молоток. Это тяжелый ручной инструмент, ударная часть которого под действием полученного от мотора импульса колеблется с разной скоростью, разрушая поверхность, на которую направлено воздействие. Он широко применяется в строительстве для проведения целого ряда сложных работ:

• разрушения уложенного асфальта;
• вскрытия прочных материалов;
• удаления тяжелых перекрытий;
• разламывания проемов;
• рубки металла разного профиля;
• штробления стен;
• пробивки отверстий в капитальных и второстепенных стенах;
• проведения аварийно-спасательных работ.

Устройство отбойного молотка

Для демонтажа самых разных покрытий использовались тяжелые ручные кувалды, подвесные гири и даже взрывчатка. Однако со временем отбойный молоток вытеснил подобные приспособления благодаря простоте конструкции и эксплуатации, качеству проводимых работ. С его помощью можно оказывать контролируемое по направлению и силе воздействие на нужные участки материала.

Вне зависимости от разновидности, которых на сегодняшний день немало, механизм отбойного молотка состоит из следующих элементов:

1. Корпуса, который чаще изготавливается из прочного пластика для облегчения веса и без того тяжелой конструкции.
2. Привода, работающего по самому разному принципу. Это может быть пневматика, гидравлика, бензиновый или электрический механизм.
3. Бойка – главного механизма, приводящего в движение ударную часть.
4. Ударного рабочего элемента, который называется пикой. Она выпускается в форме ломика, зубила, лопатки или молотка и выбирается в зависимости от конкретных задач.
5. Специального патрона для крепления пики к инструменту.
6. Одной или нескольких рукоятей для удобства проведения демонтажных работ.

Принцип работы отбойного молотка

Основной принцип действия у всех типов ударных молотков построен на преобразовании энергии двигателя в возвратно-поступательные движения бойка, передающего импульс пике. Отбойный молоток для асфальта функционирует следующим образом:

1. Двигатель вращает шатун.
2. Шатун соединяется с поршнем, плотно прилегающим ко внутренней стенке металлической трубки. С другой стороны трубка заглушена подвижным цилиндром.
3. При движении поршня в трубке происходит сжатие воздуха, который выталкивает цилиндр.
4. Он в конечной точке движения ударяется в отбойник. В результате этого создается импульс, передающийся на пику.
5. Сама пика остается неподвижной, а импульс, проходя сквозь нее, передается поверхности, которую нужно разрушить.

Особенности ремонта и обслуживания электрического отбойного молотка

Изучив конструкцию и принцип работы отбойных молотков, стоит сказать несколько слов об их ремонте и обслуживании. Инструменты хотя и характеризуются высокой надежностью, но вечного функционирования не может гарантировать ни один производитель. Чтобы увеличить срок службы инструмента в целом и его составных частей, следует взять за правило регулярно выполнять техническое обслуживание. Естественно, делать это необходимо в то время, когда инструмент не используется.

Больше всего подвержены износу рабочие узлы (электрическая и механическая части) инструмента. Рассмотрим на примере электрического отбойного молотка фирмы DeWalt:

1. Если инструмент не запускается при включении его в сеть, тогда следует прибегнуть к проверке исправности кнопки, щеток (если используется щеточный двигатель), проводов. Для проверки этих элементов понадобится воспользоваться мультиметром.
2. При снижении эффективности или динамики разрушения, следует прибегнуть к проверке механических узлов. Чаще всего снижение производительности связано с уменьшением создаваемого давления внутри камеры. Исправить ситуацию можно путем замены резинового кольца на поршне…
3. И на бойке.
4. Оцениваем состояние поршня, на котором не должно быть сколов, задиров и прочих дефектов.
5. Патрон обязательно необходимо регулярно разбирать и чистить. Это делается для того, чтобы исключить вероятность заклинивания насадки в патрона, а также повысить срок службы составных деталей. Как разобрать патрон отбойного молотка и прочистить его, подробно описано на видео ниже.
6. Проверить состояние шестерней (редуктор). Зубья должны быть на месте, и при этом отсутствовать люфт валов. При наличии люфта, следует заменить подшипники. Удалить старую смазку, и внести новую на шестерни отбойного молотка.

Процесс ремонта отбойного молотка зависит от вида неисправности. Конструкция инструмента не намного сложнее, чем перфоратора, поэтому справится с диагностикой и устранением поломки можно самостоятельно, не прибегая к помощи мастеров

Однако важно отметить, что выбирая инструменты китайского производства, понадобится чаще производить ремонтные работы, чем при использовании отбойников таких марок, как Bosch, DeWalt, Makita, Hilti и другие

Подводя итог, следует отметить, что отбойный молоток вовсе не является незаменимым инструментом в домашнем хозяйстве. Его заменить вполне способен перфоратор, отличающийся многофункциональностью. Однако обойтись без отбойного молотка невозможно при выполнении строительных работ, связанных с демонтажем бетонных плит, железобетонных конструкций, кирпичных стен, шлакоблока и прочих материалов. В таком случае необходимо подобрать оптимальный тип инструмента в зависимости не только от вида, но и сложности запланированных работ.

Публикации по теме

Бетономешалка: виды, выбор, конструкция, применение и особенности ее изготовления своими руками

Чем смазывать редуктор перфоратора и как это правильно сделать

Сварочные аппараты — виды, отличия и какой лучше выбрать

Низкооборотистая дрель и ее предназначение

Выбор отбойного молотка

Чтобы сделать правильный выбор, в первую очередь необходимо учитывать размер и мощность. Он должен подходить для ваших условий работы. Во время бурения поверхности, когда работа происходит на уровне талии или выше, лучше использовать легкие молотки небольших размеров. Часто бывает так, что разные виды молотков выполняют разную работу на одном пространстве. По весу различают три категории. Инструменты весом меньше 13 кг называют дробилками, а особо мощные весом от 15 кг называют бетоноломами. В строительстве применяются большие модели весом от 25 кг. Из ручных моделей выделяют отбойный молоток пневматический, который работает от электричества, воздушный пневматический и гидравлический молотки.

Легкие отбойные молотки

Легкие отбойные молотки весят от 10 до 15 кг и по мощности их сравнивают с перфоратором при размельчении поверхности. Общее название этих моделей – отбойный молоток электрический пневматического вида. В большинстве случаев они имеют специальную ручку для горизонтальных работ. Легкие молотки применяются для работы с потолками или стенами. Самые маленькие молотки носят название камнетесы, которые весят меньше 4 кг.

Средние отбойные молотки

Такие модели весят от 15 до 20 кг. Они имеют встроенную ручку, которая дает возможность работать на горизонтальных и вертикальных поверхностях. Это наиболее популярные модели, которые производят работу по демонтажу и дроблению. Для таких видов часто используется пика для отбойного молотка и долот. Они предназначены для трудных работ, но также могут применяться и при кропотливых работах по тонкому слою. Средние молотки строители применяют для простых демонтажных работ.

Тяжелые отбойные молотки

Они используются только при работах на вертикальных поверхностях, из-за их большого веса, от 25 кг. Их еще называют бетоноломы, благодаря тому, что они разбивают огромные бетонные стены. При таком весе механизмы в основном пневматические или переносные гидравлические. Пневматические модели работают за счет сжатого воздуха. Гидравлические молотки можно использовать без проводов.

Устанавливаемые отбойные молотки

Эти громадные инструменты применяются только на экскаваторе или другой технике и используются для строительных и дорожных работ, например, разрушение огромных построек или рытье котлованов.

Гидравлические отбойные молотки

Такие виды применяются для механических экскаваторов и землеройных машин при работе снаружи здания. Из-за размера они не удобны для работ на территории с множеством зданий. По причине необходимости в гидравлических приводных молотках возникли переносные молотки, которые не такие громоздкие по сравнению с пневматическим молотком с воздушной установкой. Многие такие молотки наиболее продуктивней и мощнее чем большие пневматические виды. Такие инструменты используют спасатели, так как эту модель без компрессора и шнуров можно везде взять с собой.

Электрические отбойные молотки

Такими молотками считаются модели всех весовых категорий от маленьких до огромных. Электрические молотки достигли своей востребованности потому, что при работе выхлоп газа минимален и в ремонте почти не нуждаются. Более дешевые модели стали разнообразнее в плане дополнительных функций, которые раньше имели только самые качественные и дорогие модели. Появились дополнительные ручки, индикатор пыли и контроль вибраций. Но все же электрические отбойные молотки не смогут справиться с работами где необходимо приложить много усилий.

Отличительные черты

Для удобства и безопасности имеет отбойный молоток характеристики и особенности:

• С помощью глушителя можно регулировать уровень шума и убедиться, что он не входит за допустимые стандарты.
• Контроль вибрации позволяет уберечься от травм рук.
• Дополнительные кнопки управление дисплея и питания. С помощью них можно работать не отвлекаясь от инструмента.
• В комплекте есть сумки и коробы, чтобы запчасти для отбойного молотка были всегда на месте.
• Закрытые вилки дают возможность применять электрические молотки в плохую погоду.
• Функции предупреждения о замене или починки двигателя и устранение каких-либо проблем.

Основные особенности электрических отбойных молотков

Такое устройство, как отбойный молоток, имеет очень мощную силу удара. Именно энергия удара является самой основной характеристикой данного устройства. Определяется она количеством ударов, которые способен совершить рассматриваемый отбойный молоток в течение минуты, и энергией, вырабатываемой аппаратом за это же время. Устройство таких инструментов предельно простое. Внутри корпуса отбойного молотка находится боек. Он приводится в движение под воздействием привода. Боек оказывает механическое воздействие на пику, являющуюся исполнительным органом отбойного молотка. Пика совершает очень частые движения возвратно-поступательного характера, благодаря которым и происходит разрушение обрабатываемого материала.

Устройство электрического отбойного молотка.

Нужно помнить, что при работе устройства вырабатывается очень грубая энергия. Оператор постоянно находится под воздействием сильного шума и мощной вибрации. Поэтому приступать к работе с использованием отбойного молотка можно исключительно при соблюдении правил техники безопасности и использовании соответствующих защитных мер.

Что касается устройства электрического отбойного молотка, такой агрегат комплектуется электромотором. Благодаря ему приводится в движение ротор. Он оказывает воздействие на боек. Последний отправляет механические импульсы на пику. Устройства такого плана пользуются большой популярностью, но имеют ряд различных недостатков. Ввиду того что мотор искрит во время работы, применение данного отбойного молотка невозможно в помещениях с пожарной опасностью. Помимо этого, к числу недостатков можно отнести и то, что устройство зависит от электросети. Без нее оно попросту не будет работать.

Основной характеристикой электрического отбойного молотка является энергия удара.

Пользователю нужно разбираться в особенностях подачи электроэнергии на привод устройства. Эта информация пригодится при выполнении различных мелких ремонтных работ. Довольно распространенной причиной выхода электрического отбойного молотка из строя являются банальные и простые нарушения электроцепи: стираются щетки или ломается кнопка. Чаще всего проблема заключается именно в щетках. Устройство инструмента таково, что за счет щеток происходит передача электрической энергии на мотор. Если они сотрутся, отбойник попросту не включится.

В месте установки электродвигателя можно увидеть пару пластиковых пробок. Чтобы исправить поломку, достаточно выкрутить пробки, убрать остатки отслуживших свое щеток, заменить их новыми и вернуть пробки на место.

В случае с заменой пусковой кнопки все происходит практически так же. Но в данном случае нужно будет разобрать почти весь корпус устройства. Однако современные производители стараются предусматривать подобные поломки и собирают устройства так, что кнопка пуска имеет отдельную крышку. Это существенно облегчает замену данного элемента.

Кровельный молоток

Название этого инструмента говорит само за себя, этот вид молотка был разработан специально для проведения кровельных работ. Назначение молотка — проделывать отверстия для крепёжных элементов, поддевать доски или гвозди, даже перерубывать мягкие материалы или подтесывать обрешетку. И всё это благодаря правильной конструкции инструмента. Одна из сторон его ударной части выполнена в виде обычного ударного бойка, а вот вторая, которая и выполняет основные функции, выглядит как заострённый раздвоенный коготь, один из концов которого, короче первого примерно на 2/3

Чтобы выбрать надёжный кровельный молоток, необходимо обращать внимание на материал, из которого он изготовлен. Это должна быть только хромованадиевая сталь

Благодаря тому, что она легирована таким компонентом как ванадий, который считается одним из самых тугоплавких материалов, её прочность достигает значительно больших показателей, чем обычные стали. Помимо материала, должна быть выполнена специальная термическая обработка в виде высокотемпературной закалки, а для защиты от коррозионного воздействия, ударную часть покрывают специальными лаками или красками.

Рукоять может быть выполнена как из дерева или фибергласса, так и быть цельнометаллической. Вес кровельного молотка стоит выбирать в зависимости от интенсивности работ, которые вы планируете проводить. Если это будут тяжёлые монтажные работы, которые требуют серьезных усилий, то следует выбрать инструмент потяжелее, весом от 600 до 900 г. Если это будут более точные и простые задачи, то отдайте предпочтение более лёгкому молотку весом от 200 до 500 г.

Основные характеристики и мощность

Основными характеристиками любого отбойного инструмента (в том числе и бензинового) являются:

• развиваемая механизмом рабочая мощность (в лошадиных силах или киловаттах);
• сила удара (для большинства известных моделей бензиновых отбойных молотков этот энергетический показатель находится в диапазоне от 3 до 60 Дж);
• количество ударов в минуту.

Фото бензинового отбойного молотка

Отметим также, что иногда для достижения необходимой ударной мощности при фиксированной силе удара производители увеличивают частоту колебаний исполнительного механизма. За счёт оптимального сочетания этих двух параметров удаётся получить универсальный инструмент, пригодный для выполнения целого спектра различных задач.

Как правильно выбрать отбойник

Если строительная организация или частный мастер планируют приобрести электрические отбойники, им следует учитывать, что на такой инструмент установлены довольно высокие цены. На формирование стоимости отбойников оказывают непосредственно влияние следующие факторы: фирма-изготовитель, технические характеристики и мощностные возможности.

Если покупатели не знают, как выбрать отбойный молоток, им следует обратиться в специализированную торговую точку, где работают высококвалифицированные специалисты. Они смогут подобрать для клиента инструмент, который будет соответствовать всем заявленным параметрам.

Отбойники торговой марки Макита

Инструмент этой торговой марки изготавливает всемирно-известная японская компания, которая на протяжении многих лет является одним из ведущих поставщиков профильной продукции. За годы существования этого бренда миллионы людей смогли убедиться в высоком качестве и долговечности их инструмента. Отбойные молотки Макита обладают следующими преимуществами:

• легкий вес, благодаря чему специалист может длительное время держать инструмент на весу;
• сила удара (в каждое устройство встроен регулятор частоты ударов) может достигать 2,8 Дж;
• встроенная система в автоматическом режиме регулирует количество оборотов;
• специалисты имеют возможность выставлять насадку в 12 положениях;
• проводка имеет два слоя изоляции, ее длина достигает 5 метров;
• экономное потребление электрической энергии (устройства оснащаются силовыми агрегатами с высоким КПД) и т. д.

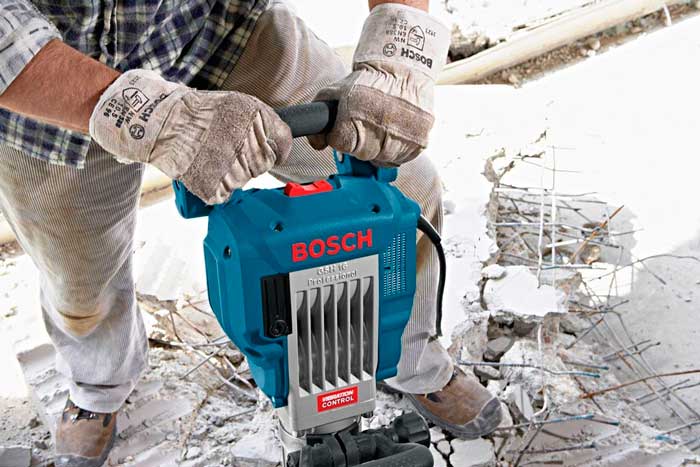

Отбойники торговой марки Бош

Эта немецкая компания уже давно занимается производством строительного инструмента. Не так давно ее ассортимент был пополнен отбойными молотками. Устройства, реализуемые под брендом Bosch, отличаются от аналогичной продукции, представленной на отечественном рынке, низкой массой и высокой мощностью. К их преимуществам можно причислить следующее:

• допускается эксплуатация инструмента на протяжении длительного времени, не требуется обязательная остановка;
• можно задействовать при проведении сложных ремонтно-строительных работ;
• устройства оснащаются мощными силовыми агрегатами, которые работают от электричества;
• масса самого мощного инструмента не превышает 11 кг;
• сила удара достигает 23 Дж.

Совет. Все технические характеристики отбойных молотков указываются производителем на упаковке. Благодаря этому у покупателей не возникнет проблем в процессе выбора устройства.

Отбойники торговой марки Хитачи

Японская компания Hitachi в настоящее время является флагманом мирового рынка строительного оборудования и инструмента. Для отечественных потребителей доступна широкая линейка отбойных молотков, которые идеально подойдут как для решения бытовых вопросов, так и могут быть задействованы при проведении широкомасштабных строительно-ремонтных работ.

От мощности отбойного молотка зависит время бесперебойной работы и максимально допустимый диаметр насадки

К преимуществам отбойных молотков торговой марки Hitachi можно причислить следующее:

• допускается задействование инструмента на предельно прочных поверхностях;
• все модификации оснащаются мощными силовыми агрегатами;
• компактные размеры и небольшой вес существенно упростят процесс использования данного инструмента (вес не превышает 10 кг);
• частота возвратно-поступательных действий в самой популярной модели достигает 1 450 ударов в минуту;
• в процессе эксплуатации отбойного молотка не издается сильный шум, поэтому работы можно проводить в жилых помещениях;
• сила удара может достигать 16 Дж;
• привлекательные внешние данные и т. д.

Если у частных мастеров или строительных компаний возникла необходимость в приобретении отбойных молотков, то это делать нужно только в специализированной торговой точке. Клиентам будет предложен широкий ассортимент инструмента, который изготовлен как всемирно-известными компаниями, так и новыми производителями. При выборе отбойника покупатели должны ориентироваться на их технические параметры, рабочие возможности и ценовую политику.

Устройство

Основные конструктивные элементы для любого вида отбойных молотков представлены бойком, насадкой, патроном и т. д.

Пневматические поршневые модели устроены по схеме поршневых систем на основе ударного принципа. Основные конструктивные элементы представлены пусковым золотником, бойком, представленным поршнем, штуцером для компрессорного шланга, стаканом с кольцевым клапаном и клапанной коробкой, глушителем. Помимо этого, отбойные молотки включают две пружины, амортизатор, фиксирующее кольцо, рукоятку, корпус.

Названные детали объединяют в несколько узлов.

• Ударный, называемый также устройством пуска и воздухораспределительным механизмом, включает боек и ствол.
• Виброзащита рукоятки представлена стаканом и уплотняющими втулками.
• К антивибрационной защите от зубила относятся манипулятор и подпружиненная втулка.
• Корпус-рукоятка включает корпус, глушитель аэродинамического шума и пусковой механизм.

На ударную систему возложены две основных функции: подача, распределение и выведение воздуха, преобразование его энергии в работу.

Электрические модели оснащены такими специфическими узлами, как электродвигатель, редуктор, служащий для преобразования вращения вала последнего в возвратно-поступательное перемещение, кривошипно-шатунный механизм с поршнем, обеспечивающий давление в цилиндре, воздействующее на боек.

К специфическим для отбойных молотков с ДВС компонентам относят карбюратор, топливный бак, стартер, систему зажигания, топливный насос. К тому же с учетом повышенной вибрации данных устройств рукоятка и управляющие органы отделены от корпуса пружинной подвеской.

Кроме того, существует дополнительное оснащение для молотка. К нему относятся четыре следующих приспособления. Автоматический регулятор оборотов, называемый плавным пуском и ограничителем частоты холостого хода, служит для продления срока службы двигателя путем исключения перегрузок и постепенного разгона. Принцип его функционирования основан на регулировке оборотов в соответствии с нагрузкой. Боковая рукоятка повышает удобство эксплуатации, способствуя правильному удержанию и распределению усилий. Регулятор частоты ударов повышает степень контроля инструмента, обеспечивая возможность настройки отбойного молотка под материалы различной твердости. Фиксатор кнопки обеспечивает отсутствие необходимости постоянного ее удержания при работе.

Принцип функционирования отбойных молотков состоит в создании возвратно-поступательных перемещений находящегося в стволе бойка, не связанного кинематически с прочими деталями. Это осуществляется различными механизмами в зависимости от типа молотка.

Так, в поршневых пневмомоделях подаваемый шлангом воздух от компрессора преодолевает сопротивление вентильной пружины при воздействии на рукоятку. Вследствие этого вентиль сдвигается, открывая отверстие ударного механизма. Попеременно в нижней и верхней частях цилиндра создается разряжение и избыточное давление вследствие перепускания сжатого воздуха между ними клапанной системой, порождая возвратно-поступательные перемещения бойка.

Функционирование пневматического турбинного молотка основано на приводе энергией, вырабатываемой вращаемым воздухом турбинным колесом.

Бензиновые молотки также обычно оснащены пневматическим ударным механизмом. Поршень, изменяя давление в цилиндре, приводит к движению поршня ударника с прикрепленным наконечником.

Пневматические отбойные молотки и особенности их функционирования

Отличаются такие устройства простотой конструкции, что влияет не только на их стоимость, но и ресурс работы. Единственный недостаток пневматических устройств в том, что применяются они совместно с компрессорами, которые функционируют от электричества. Это означает, что воспользоваться пневматическим отбойником нельзя там, где отсутствует централизованное электроснабжение, или же только при условии наличия электрогенератора, но в таком случае, проще приобрести электрический инструмент. Принцип работы у пневматических отбойных молотков еще более прост, чем электрических и бензиновых аналогов. Чтобы разобраться, как он работает, рассмотрим схему на рисунке ниже.

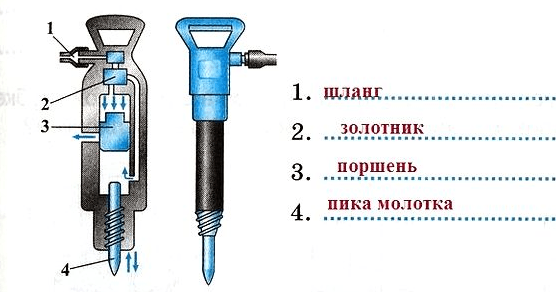

На схеме обозначены важные конструктивные элементы. Роль привода исполняет сжатый воздух, подаваемый от компрессора по шлангу, который подсоединяется к штуцеру. Принцип работы инструмента следующий:

1. При запуске компрессора, инструмент работает в режиме холостого хода, то есть, рабочий элемент под номером 5 не совершает ударных действий.
2. Переход в рабочий режим происходит после того, как оператор берет в руки инструмент, и упирает его рабочим элементом (насадкой) в материал, который необходимо раздробить.
3. Происходит это следующим образом: в режиме холостого хода клапан 9 на схеме выталкивается воздухом вверх, и не позволяет пропускать его к рабочему механизму.
4. Когда мастер упирается в рукоятку, то клапан закрывается, и сжатый воздух поступает к рабочему механизму.
5. Изначально воздухом заполняется камера 6, в которой расположен поршень с бойком. В ней происходит создание зоны повышенного давления.
6. Под поршнем создается зона пониженного давления, то есть, происходит разрежение воздуха.
7. Поршень с бойком направляется вниз (от избыточного давления), воздействуя на тыльную сторону установленной в патроне инструмента насадки.
8. Удар от насадки передается к обрабатываемому объекту, осуществляя его разрушение.
9. Обратное движение насадки происходит за счет изменения канала подачи воздуха. Реализуется это конструктивно при помощи специального механизма. В стволе инструмента имеется 4 отверстия, два из которых являются глухими, а два сквозные. В глухие отверстия устанавливаются штифты воздухораспределительного механизма, за счет которого и происходит попеременная подача воздуха в соответствующие каналы инструмента.
10. Под поршнем возрастает давление, а над ним происходит разрежение. Таким образом, создается ударный эффект, при котором осуществляется разрушающее воздействие обрабатываемого материала.

Скорость совершения ударов составляет примерно от 25 до 30 ударов секунду, что соответствует значению электрических инструментов. Как устроен пневматический отбойный молоток внутри, можно посмотреть на видео, где показан процесс разборки инструмента.

Инструменты такого типа имеют множество различных преимуществ. Одними из основных достоинств являются:

• простота конструкции;
• высокий уровень ремонтопригодности;
• нечастое возникновение неисправностей;
• отсутствие привода снижает вес инструмента;
• низкая стоимость;
• возможность использования в помещениях с высокой влажностью и концентрацией газов.

Недостатком является не только зависимость от компрессора, который питается от электричества, но еще и важность использования нагнетателя воздуха с вместительным ресивером. Это необходимо для того, чтобы обеспечить стабильную подачу воздуха. Это интересно! Если в хозяйстве имеется высокопроизводительный компрессор, то самый оптимальный вариант отбойного молотка — пневматический

Это интересно! Если в хозяйстве имеется высокопроизводительный компрессор, то самый оптимальный вариант отбойного молотка — пневматический

Это интересно! Если в хозяйстве имеется высокопроизводительный компрессор, то самый оптимальный вариант отбойного молотка — пневматический.

Характерные неисправности отбойников, их ремонт своими руками

Наиболее часто встречающимися неисправностями отбойных молотков являются:

• стирание щёток или повреждение кабеля и кнопки включения на инструменте, работающем от электрического привода;
• засорение карбюратора в бензиновых отбойниках;
• засорение воздушных каналов в стволе пневматического бетонолома пылью или замёрзшей водой, которая содержится в сжатом воздухе;
• заклинивание пики в патроне.

Износ щёток электродвигателя одна из самых частых поломок отбойника. Для их замены необходимо:

1. Снять торцевую крышку электродвигателя.
2. Извлечь щётки и проверить степень их износа. На большинстве моделей в щётках установлен предохранитель, который при сильном износе, выскакивает под действием пружинки, что хорошо видно невооружённым глазом.
3. Заменить пришедшую в негодность щётку.
4. Произвести сборку в обратной последовательности.

Видео: ремонт электрического отбойника с заменой щёток

При засорении каналов пневматического молотка, его нужно просто разобрать, и хорошо промыть в керосине все детали. Часто каналы забиваются льдом, которому необходимо дать время растаять. Лёд образуется при выхлопе сжатого воздуха, когда температура в этом месте резко понижается. Разборку инструмента нужно производить в следующей последовательности:

1. Открутить фиксирующую пружину и извлечь пику.

2. Снять стопорное кольцо глушителя и сам глушитель.

   Снять стопорное кольцо глушителя на отбойном молотке пневматического типа можно специальным инструментом, отжав его концы в стороны

3. Снять стопорное кольцо промзвена — верхней части инструмента с рукояткой;

   Стопорное кольцо промзвена снимается специальным приспособлением

4. Извлечь фиксатор промзвена.

   Фиксатор промзвена отбойного молотка просто извлекается из отверстия

5. Открутить и снять промзвено.

   Верхняя часть пневматического отбойника просто свинчивается с корпуса инструмента

6. Отсоединить кольцевой клапан.

   Кольцевой клапан после снятия промзвена легко отсоединяется от отбойника

7. Извлечь из стакана ударник.

   Перевернув стакан, можно легко извлечь из него ударник отбойного молотка

При заклинивании пики в патроне, нужно снять патрон и с помощью пресса извлечь пику. Патрон следует прочистить от грязной смазки и промыть в керосине.
