Особенности низкоуглеродистых
По своим сварочным качествам такая сталь относится к материалам с хорошей свариваемостью
В процессе работы применяют дуговые сварочные трансформаторы и полуавтоматы, кислородно-ацетиленовую сварку.
Зона сварного шва при любой технологии упрочняется. Для получения равнопрочного соединения при сварке низколегированных сталей нужно не допускать непроваров, подрезов и других дефектов.
Для снятия остаточных напряжений, а также ликвидации зон деформационного старения используют отпуск готовых швов при температуре 600-650oС.
[stextbox выполнения сварки низкоуглеродистой стали с помощью газового оборудования позволяет снизить скорость остывания шва, что повышает его качество. Для этого, факел горелки отводят не сразу, увеличивая время остывания шва.
Механически и физические свойства сплава
Металл данной марки следует отнести к трудносвариваемым сталям, которые в процессе сварки необходимо нагревать, а затем охлаждать. Здесь и высокая флокеночувствительность материала, т.е. его склонность к образованию неоднородных участков, и наличие отпускной хрупкости.
Сталь 40х – хромистая, с содержанием углерода в 0,40%, равно как и марки 65Г, 50ХФА и 30Х3МФ, выступает заменителем сплаву 40хфа. Иностранными же аналогами считаются следующие виды металлов: 4140, 4142 и G41400 – в США; 1.7223 и 41CrMo4 – в Германии, SCM440 – в Японии и т.д.
Плотность стали 40хфа, её твёрдость при определенных температурных условиях и прочие характеристики представлены в следующих таблицах:
В качестве обязательной термообработки в случае со сплавом 40хфа применяется традиционная закалка и отпуск (в соответствии с ГОСТом на сталь данной марки). Ковка металла должна начинаться при 1250оС, а завершаться – при 860-800оС.
Область применения 13ХФА
Металл марки 13ХФА ГОСТ 4543-71 применяется для производства труб по так называемой бесшовной технологии. Сохранением своих механических и физических свойств даже при длительном воздействии, как высоких, так и низких температур. Такие трубы выпускаются длиной от 4 метров до 12,5 метров. В качестве дополнительной продукции производят различные виды трубных заготовок, широкий набор арматуры для соединений (трубные переходы, наконечники, фланцы и так далее).
Вся производимая продукция в основном используется в нефтяной и газовой промышленности.
Бесшовные нефтегазовые трубы 13хфа
В этих отраслях подобные изделия используют:
- в транспортных системах для перекачки нефти и газа;
- в технологических трубопроводах на буровых вышках и добывающих скважинах;
- входит в состав оборудования для поддерживания необходимого пластового давления, особенно в районах с очень низкой температурой. Особенно в регионах с температурой до -60 °С;
- на добывающих и транспортных системах в районе с жарким климатом, до +40 °С;
- в транспортных системах, внутри которых транспортируемые компоненты могут прогреваться до 40 °С. С рабочим давлением внутри трубы вплоть до 7,4 МПа.
- в трубопроводах внутри добывающих систем для доставки сырой нефти из глубины скважин.
Отечественными аналогами стали 13ХФА в соответствии с установленными стандартами являются 15ХФА, 20ХФА и 09СФА. Прямых аналогов марок иностранного производства, которые бы соответствовали стали 13ХФА, найти достаточно проблематично. Поэтому сравнение производят по классу прочности. У 13ХФА он равен К52.
Источник
смотреть остатки и цены >>
Химический состав в % материала 40ХФА
| C | Si | Mn | Ni | S | P | Cr | V | Cu |
| 0.37 — 0.44 | 0.17 — 0.37 | 0.5 — 0.8 | до 0.3 | до 0.025 | до 0.025 | 0.8 — 1.1 | 0.1 — 0.18 | до 0.3 |
Температура критических точек материала 40ХФА.
| Ac1 = 760 , Ac3(Acm) = 800 , Ar3(Arcm) = 725 , Ar1 = 680 , Mn = 218 |
Механические свойства при Т=20oС материала 40ХФА .
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Поковки | 100 — 300 | 615 | 395 | 15 | 40 | 540 | Закалка и отпуск | |
| Поковки | 300 — 500 | 615 | 395 | 13 | 35 | 490 | Закалка и отпуск |
| Твердость материала 40ХФА после отжига , | HB 10 -1 = 241 МПа |
Физические свойства материала 40ХФА .
| T | E 10- 5 | a 10 6 | l | r | C | R 10 9 |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
| 20 | 2.15 | 37 | 7810 | |||
| 100 | 2.12 | 12.1 | 37 | 466 | ||
| 200 | 2.05 | 12.6 | 37 | 508 | ||
| 300 | 1.99 | 13 | 36 | 529 | ||
| 400 | 1.82 | 13.3 | 33 | 563 | ||
| 500 | 1.73 | 13.8 | 31 | 592 | ||
| 600 | 1.66 | 14.2 | 31 | 621 | ||
| 700 | 1.44 | 14.6 | 30 | 634 | ||
| 800 | 1.35 | 11.8 | 28 | 664 | ||
| T | E 10- 5 | a 10 6 | l | r | C | R 10 9 |
Технологические свойства материала 40ХФА .
| Свариваемость: | трудносвариваемая. |
| Флокеночувствительность: | чувствительна. |
| Склонность к отпускной хрупкости: | склонна. |
Остатки кругов сталь 40ХФА на март 2021г.
| Наименование | Марка стали | Размер, мм | Количество, тн | Цена > 1 тн | |
| Круг | 40ХФА | 42 | 0,757 | 60000 | получить счет |
| Круг | 40ХФА | 45 | 3,07 | 60000 | получить счет |
| Круг | 40ХФА | 50 | 0,084 | 60000 | получить счет |
| Круг | 40ХФА | 75 | 1,865 | 75000 | получить счет |
| Круг | 40ХФА | 150 | 0,48 | 139000 | получить счет |
Аналоги и соответствие отечественных и зарубежных марок стали – трубы, фланцы, трубопроводная арматура, теплообменники, насосы, пищевка, прочее СНГ – ГОСТ, США – AISI, ASTM, ASME; Германия – DIN, Китай – GB
Поясняются некоторые редкие в российских реалиях марки.
| СНГ сталь по ГОСТ | США сталь по AISI, ASTM, ASME | Германия сталь по DIN | Китай сталь по GB |
| ст.03Х17Н14М3 | 316L SA-240TP316L | X2CrNiMo18-14-3 | 00Cr17Ni14Mo2 00Cr17Ni14Mo3 |
| ст.03X18H11 | 304 L SA-240TP304L | X2 Cr Ni 19 11 GX2 Cr Ni 19-11 | – |
| ст.03ХН28МДТ ст.06Х28МДТ | – | X3NiCrCuMoTi2730 | – |
| ст.06X18H11 | 305 3008 | X4CrNi18-12 | – |
| ст.07Х16Н6 | 301 A 167 301 A 240 301 A 666 301 | X12CrNi17-7 X10CrNi18-8 | – |
| ст.08кп | A 622 | St 50-2 | – |
| ст.08X13 | 403 409 410 S 429 SA-240 TP 410S | Х6 Cr 13 X7 Cr 14 | – |
| ст.08Х17Н13М2Т ст.10X17H13M2T | 316 Ti A 167 316Ti A 213 F316H A 240 316Ti A 368 316Ti SA-240 TP 316Ti SA-479 316Ti | X6CrNiMoTi 12 122 X 10 CrNiMoTi 18-12 | 0Cr18Ni12Mo3Ti 1Cr18Ni12Mo3Ti |
| СНГ сталь по ГОСТ | США сталь по AISI, ASTM, ASME | Германия сталь по DIN | Китай сталь по GB |
| ст.08Х17Т | 430Ti 439 | X 6 CrTi 17 X3CrTi17 | – |
| ст.08X18H10 | 304 304 H SA-240 TP 304 | X5 Cr Ni 18 10 | – |
| ст.08Х18Н12Б | 347 A 167 347 A 240 347 A 313 347 A 580 347 | X 6 CrNiNb 18 10 X6CrNiNb18-10 | 0Cr18Ni11Nb 1Cr18Ni11Nb 1Cr19Ni11Nb |
| ст.08ЮА | A 620 | DC 04 DC04+ZE Fe P04 / St 14 St 14 St 4 | – |
| ст.09Г2С | A 516-55 A 516-60 A 516-65 A 561 Gr70 | – | – |
| ст.09Х17Н7Ю | – | X 7 CrNiAl 17 7 X7CrNiAl17-7 | 0Cr17Ni7Al |
| ст.10 | C1010 A 108 1010 A 29 M1010 A 510 1010 A 575 M1010 SA-29 M1010 | C 10 C10E Ck 10 | 10 |
| ст.10Х13СЮ | A 268 TP405 | X10CrAl13 X10CrAlSi13 | – |
| ст.10X23H18 ст.20X23H18 | SA-240 TP 310S | – | – |
| ст.12К | A 201 Gr AFx | ASt 35 | – |
| ст.12X13 ст.15X13Л | 410 430 A 183 F6 A 193 B6 A 479 410 | X 10 Cr 13 X12 Cr13 GX 12 Cr 12 | – |
| ст.12Х17 | 430 A 182 F 430 A 240 430 SA-182 Grade F 430 SA-240 Type 430 | X6Cr17 | 1Cr15 1Cr17 ML1Cr17 |
| СНГ сталь по ГОСТ | США сталь по AISI, ASTM, ASME | Германия сталь по DIN | Китай сталь по GB |
| ст.12X18H10T ст.06Х18Н10Т ст.08X18H10T ст.09Х18Н10Т | 321 A 213 TP321H SA-240 TP 321 | X6 Cr Ni Ti 18 10 X10 Cr Ni Ti 189 | – |
| ст.12XM | A 182 grade F12 A213 Grade T12 A 335 Grade P12 A 387A,B,C | 13CrMo-44 | – |
| ст.12X2M | A 182 Grade F22 A335 Grade P22 387 Grade D | 10CrMo910 | – |

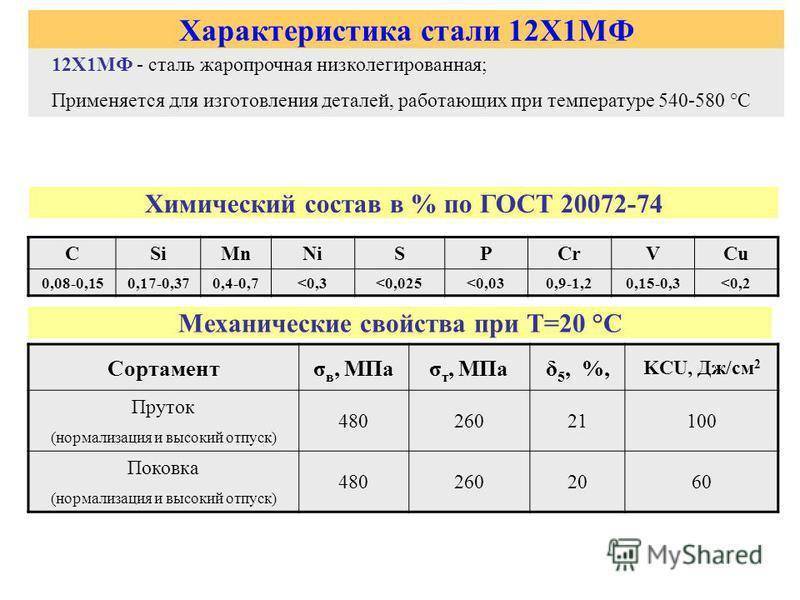

| ст.12Х1МФ | – | 14MoV63 | – |
| ст.14Г2 | A414 Gr F,G A 515 Gr70 A516 Gr70 | 17 Mn4 | – |
| ст.15 | C1015 A 108 1015 A 512 1015 A 576 1015 | C15 C15E Ck 15 | 15 H15A ZG200-400 (ZG 15) |
| ст.15кп | A 621 FS Type A A 621 FS Type B | DD 11 (StW 22) | – |
| ст.15пс | A 29 1015 | QSt 38-3 | ML15 |
| ст.15Н2М ст.15HM | 4615 | – | – |
| ст.15Х | – | 15Cr3 | – |
| ст.15X5M | A 182 Grade F5 A 193 Grade B5 | – | – |
| ст.15X25T ст.15X28 | A 268 TP446 | 10CrAl24 | – |
| ст.15XФ | 6117 | – | – |
| ст.15ХМ | A 182 grade F12 A213 Grade T12 A 335 Grade P12 | 13CrMo-44 | – |
| ст.16К | A 414 Grade E | H II St42-2 C22N ASt41 P 265 GH | – |
| СНГ сталь по ГОСТ | США сталь по AISI, ASTM, ASME | Германия сталь по DIN | Китай сталь по GB |
| Ст2сп | A 53 GrA | St35 | Q215B |
| Ст3сп | A 53 GrB | ||
| ст.17ГС | – | S355J2G3 / Fe 510 D1 St 52-3 St 52-3 / S355J2G3 St 52-3 G | 16Mn |
| ст.18ХГ | SA-29 Grade 5115 | 16 MnCr 5 | 15CrMn 20CrMn |
| ст.20 | C1020 A 105 Gr1 A 106 GrA,B A 659 CS Type 1020 A 794 CS Type 1020 | C 22 C 22N C 22.3 Ck 22 St35.8 St45.8 | – |
| ст.20К | A 283-C A 285-A,B,c A 414 Grade E A 515-5 A 515-60 A 515-70 | H II P 265 GH | – |
| ст.20пс | A 29 1020 | – | ML20 |
| ст.20H2M ст.20HM | 4621 | – | – |
| ст.20X | 5120 | – | – |
| ст.20ХФ | 6120 | 22CrV4 | – |
| ст.20Х13 | 420 A 276 420 A 580 420 | X 20 Cr 13 | 2Cr13 |
| ст.20Х17Н2 | 431 A 493 431 A 580 431 SA-479 Type 431 | X17CrNi16-2 X17CrNi16-2 (X 20 CrNi 17 2) | 1Cr17Ni2 ML1Cr17Ni2 |
| ст.20Х25Н20С2 | 310 314 | X15CrNiSi25-20 X15CrNiSi25-21 | 2Cr25Ni20 |
| ст.20ХМ | 4130 SA-29 Grade 4130 | 25 CrMo 4 GS-25 CrMo 4 | ML30CrMo ML30CrMoA |
| ст.20XH | 3120 | – | – |
| СНГ сталь по ГОСТ | США сталь по AISI, ASTM, ASME | Германия сталь по DIN | Китай сталь по GB |
| ст.22K | 1022 1518 | 20Mn5 | – |
| ст.25 | C1025 | – | – |
| ст.25Г | 1025 A 108 1025 A 510 1025 A 512 1025 A 513 1025 A 576 1025 | GS-Ck 25 | 25 25Z ZG230-450 (ZG 25) |
| ст.25X1МФ | A 193 B14 A 540 B21 | 24CrMoV55 | – |
| ст.30 | C1030 A 29 1030 SA-29 1030 | – | ML25Mn ML30 |
| ст.30X | 5130 | – | – |
| ст.30XM | 4130 A 302 Gr B A 304 | 25CrMo4 | – |
| ст.30Х13 | 420F | X30Cr13 | 3Cr13 |
| ст.30ХМ | – | 34 CrMo 4 GS-34 CrMo 4 | 35CrMo |
| ст.30Г2 | – | 36 Mn 5 | – |
| ст.35 | C1035 C1034 A 107 | C 35 Ck 35 | – |
| ст.35X | 5132 | 34Cr4 | – |
| ст.35XM | – | 34CrMo4 | – |
| ст.40 | 1040 | C40 Ck40 | – |
| ст.40X | 5140 | 41 Cr 4 | – |
| ст.40Х13 | – | X38Cr13 X39Cr13 X46Cr13 | – |
| ст.40Х2Н2МА | 4340 SA-29 Grade 4340 | 40 NiCrMo 6 | 40CrNiMoA ML40CrNiMoA |
| ст.40XH | 3135 3140 | 40Ni Cr 6 | – |
| ст.40ХН2МА | 9840 | 36 CrNiMo 4 | – |
| СНГ сталь по ГОСТ | США сталь по AISI, ASTM, ASME | Германия сталь по DIN | Китай сталь по GB |
| ст.45 | 1045 A 107 A 29 1044 SA-29 1044 | C 45 Ck 45 Cq 45 | ML45 |
| ст.45Г | 1045 A 108 1045 A 29 1045 A 311 1045 A 576 1045 SA-29 1045 SA-311 1045 | C45E Ck 45 GS-Ck 45 | 45 ZG310-570 (ZG 45) |
| ст.45X | 5145 | – | – |
| ст.50 | С1050 A 108 1050 A 29 1050 A 311 1050 A 510 1050 A 576 1050 SA-29 1050 SA-311 1050 | C 50 E Ck 50 | 50 |
| ст.50X | 5147 | – | – |
| ст.55 | С1055 A 29 1055 A 576 1055 SA-29 1055 | C 55 Ck 53 | – |
| ст.60 ст.60Г | C1060 A 29 1060 A 576 1060 SA-29 1060 | C 60 | – |
| Ст0 Ст1кп | A 283 Grade A | S185 / Fe 310-0 St 33 | Q195 Q195-F Q195-Z Q195-b |
| Ст2пс Ст2сп | A53 Gr A A192 Gr A | St 35 | Q215B Q215B-F Q215B-Z Q215B-b |
| Ст3кп | A 107 A 283 Grade C SA-283 C | USt 37-2 USt 37-2 G RSt37-2 | A3 Q235A Q235A-F Q235A-Z Q235A-b |
| Ст3сп | A 414 Grade A A 570 Grade 36 | S235J2G3 / Fe 360 D1 St 37-3 St 37-3 G UZSt 37-2 | – |
| Ст5сп | A 570 Grade 50 | St 50-2 | – |
| Ст6пс Ст6сп | A 572 Grade 65 | E335 / Fe 590-2 St 60-2 St 60-2 G | – |
| СНГ сталь по ГОСТ | США сталь по AISI, ASTM, ASME | Германия сталь по DIN | Китай сталь по GB |
Характеристики стали 30Х13
| Классификация | Сталь коррозионно-стойкая жаропрочная |
| Применение | Режущий, мерительный инструмент, пружины, карбюраторные иглы, штоки поршневых компрессоров, детали внутренних устройств аппаратов и другие различные детали, работающие на износ в слабоагрессивных средах до 450 °С |
Сталь мартенситного класса
3Х13 – хромистая коррозионностойкая сталь мартенситной группы с особыми химическими свойствами. Также данная сталь классифицируется, как среднеуглеродистая, высоколегированная. Её целесообразно использовать для производства после закалки и отпуска (уже со шлифованной и полированной поверхностью).
Изделия из этой марки стали характеризуются уникальными свойствами: повышенная твёрдость, высокие жаростойкость и жаропрочность при высокой способности к сопротивлению образованию коррозийных отложений. Изделия выдерживают до 600-650 ˚С, без ущерба для своих свойств. А также – 90 мин в морской воде при температуре 100 ˚С.
Жаропрочность 3Х13 проявляется в том, что поверхность деталей и конструкций не подвержена образованию окалины, и не теряет изначальных характеристик даже при высоких температурах.
Изделия 3Х13 не поддаются деформациям, устойчивы к ударным нагрузкам, получают после закалки высокое сопротивление агрессивному влиянию. Все прочностные характеристики данной стали зависят от режимов термообработки. Закалка повышает твёрдость, предел прочности, но снижает вязкость структуры, что может привести к усталостному разрушению при условии работы при переменных нагрузках – поверхность изделия начинает крошиться, и покрываться трещинами.
характеристики, аналоги и применение, материал 08кп
Марка стали: 08кп (заменитель: 08).
Класс: сталь конструкционная углеродистая качественная.
Использование в промышленности: для прокладок, шайб, вилок, труб, а также деталей, подвергаемых химико-термической обработке — втулок, проушин, тяг.
Твердость: HB 10 -1 = 179 МПа
Свариваемость материала: без ограничений, кроме химико — термически обработанных деталей; способы сварки: РДС, АДС под флюсом м газовой защитой, КТС.
Температура ковки, oС: начала 1250, конца 800. Заготовки сечением до 300 мм охлаждаются на воздухе.
Флокеночувствительность: не чувствительна.
Склонность к отпускной хрупкости: не склонна.
Вид поставки:
- Cортовой прокат, в том числе фасонный: ГОСТ 2590-2006, ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 10702-78.
- Калиброванный пруток ГОСТ 7417-75, ГОСТ 8560-78, ГОСТ 10702-78.
- Шлифованный пруток и серебрянка ГОСТ 10702-78, ГОСТ 14955-77.
- Лист тонкий ГОСТ 16523-97, ГОСТ 19903-74, ГОСТ 19904-90, ГОСТ 9045-93.
- Лента ГОСТ 503-81, ГОСТ 10234-77.
- Полоса ГОСТ 1577-93, ГОСТ 82-70.
- Трубы ГОСТ 10704-91, ГОСТ 10705-80.
- Лист толстый ГОСТ 4041-71 , ГОСТ 19903-74, ГОСТ 1577-93.
| Зарубежные аналоги марки стали 08кп | |
| США | 1008, 1010, A619, A622, G10080, G10120 |
| Германия | 1.0322, 1.0335, DC01, DC04, DC04G1, DD11, DD13, St12, St14, St22, StW24, USt3, USt4 |
| Япония | SPCC, SPHE, SWRCh20R, SWRCH8R |
| Франция | 3C, DC01, DC04, DD13, FB8, Fd4, FR8, XC6 |
| Англия | 040A10, 1449-1HR, 1HR, 2HR, DC01, DD13 |
| Евросоюз | DC01, DC04, DD13, FeP01, |
| Италия | DC01, FeP13 |
| Испания | AP13, DC01, DD13 |
| Китай | 08F, ML08 |
| Швеция | 1147 |
| Болгария | 08, 08kp, DD11, DD13 |
| Венгрия | ASZ2 |
| Польша | 08Y |
| Румыния | A1n |
| Чехия | 11300, 11304, 11331, 12015 |
| Финляндия | RACOLD01F |
| Австрия | St02F, St02FK32, St02FK40, St02FK50, St02FK60, St02FK70, St24F |
| Австралия | 1008, CA1, CA2, CA3, CA4, HA1, HA3, HA4N |
Представляем вам популярный материал 08кп. Это конструкционная углеродистая качественная сталь. «КП» в названии означает, что сталь кипящая (имеется в виду степень раскисления стали). А «08» говорит о содержании углерода около 0,08 процента. Аналог 08кп – марка 08, которая является его заменителем.
Сталь 08кп и ее характеристики
Материал обладает неограниченной свариваемостью (это не касается элементов, обрабатываемых химическими и термическими методами). Сваривать изделия можно различными способами: с помощью ручной дуговой сварки и контактно-точечной сварки, аргонодуговой под флюсом (дополнение – газовая защита).
Чтобы начать ковать материал 08кп,> необходимо нагреть оборудование до температуры 1 250 градусов по Цельсию. К окончанию ковки ее следует снизить до 800 градусов.
К флокенам материал не чувствителен. Стали 08кп не склонна к отпускной хрупкости.
Что касается охлаждения, то его нужно производить обычным способом для заготовок, имеющих сечение больше 300 миллиметров. Если оно меньше, то детали следует охлаждать на воздухе.
Твердость Ст08кп: HB 10 -1 = 179 МПа.
Сталь 08кп и ее применение
Данный материал используется повсеместно. В промышленной сфере его применяют для изготовления ряда деталей, например, крепежных изделий, труб, вилок, вспомогательных элементов. Также из этой марки создают элементы, которые в дальнейшем будут подвергаться обработке химическим и термическим способами, например, детали с цилиндрической формой и осевым отверстием, тяги и проушины.
Из стали 08кп по ГОСТ 2590-2006, ГОСТ 10702-78 и другим изготавливается сортовой, а также фасонный прокат. Можно увидеть созданные из этого материала разнообразные прутья, прошедшие шлифовку и калибровку. Большим спросом пользуется серебрянка. Для изготовления деталей применяются ленты и полосы. Во многих сферах используются трубы из этой марки стали. Для изготовления заготовок применяются листы разной толщины.
atl-met.ru
Маркировка
Пружинно-рессорные стали можно сгруппировать по позициям:
- нелегированные с содержанием углерода 65-85 % — недорогая сталь общего назначения;
- марганцево-кремниевые — наиболее дешевая с высокими физико-химическими показателями;
- хромо-марганцевые — нержавеющая сталь, работает в агрессивных средах при t -250 +250 C;
- дополнительно легированные и/или вольфрамом, ванадием, бором — представляют собой стали с повышенным ресурсом работы благодаря однородной структуре, отличным соотношением прочности и пластичности благодаря измельченному зерну и выдерживает высокие механические нагрузки. Используются на таких объектах как ЖД транспорт.
Маркировка пружинных сталей проводиться следующим образом. Разберем на примере 60С2ХФА:
- 60 — процентное содержание углерода в десятых долях (углерод не указывается в буквенном значении);
- С2 — буквенное обозначение кремния с индексом 2, обозначает увеличенное стандартное содержание (1-1,5 %) в 2 раза;
- Х — наличие хрома до 0,9-1 %;
- Ф — содержание вольфрама до 1 %;
- А — добавленный буквенный индекс А в конце маркировки обозначает минимальное содержание вредных примесей фосфора и серы, не более 0,015 %.
Область применения 13ХФА
Металл марки 13ХФА ГОСТ 4543-71 применяется для производства труб по так называемой бесшовной технологии. Сохранением своих механических и физических свойств даже при длительном воздействии, как высоких, так и низких температур. Такие трубы выпускаются длиной от 4 метров до 12,5 метров. В качестве дополнительной продукции производят различные виды трубных заготовок, широкий набор арматуры для соединений (трубные переходы, наконечники, фланцы и так далее).
Вся производимая продукция в основном используется в нефтяной и газовой промышленности.
Бесшовные нефтегазовые трубы 13хфа
В этих отраслях подобные изделия используют:
- в транспортных системах для перекачки нефти и газа;
- в технологических трубопроводах на буровых вышках и добывающих скважинах;
- входит в состав оборудования для поддерживания необходимого пластового давления, особенно в районах с очень низкой температурой. Особенно в регионах с температурой до -60 °С;
- на добывающих и транспортных системах в районе с жарким климатом, до +40 °С;
- в транспортных системах, внутри которых транспортируемые компоненты могут прогреваться до 40 °С. С рабочим давлением внутри трубы вплоть до 7,4 МПа.
- в трубопроводах внутри добывающих систем для доставки сырой нефти из глубины скважин.
Отечественными аналогами стали 13ХФА в соответствии с установленными стандартами являются 15ХФА, 20ХФА и 09СФА. Прямых аналогов марок иностранного производства, которые бы соответствовали стали 13ХФА, найти достаточно проблематично. Поэтому сравнение производят по классу прочности. У 13ХФА он равен К52.
Источник
Химический состав стали 13ХФА
| Стандарт | C | S | P | Mn | Cr | Si | Ni | Cu | N | Al | V | Mo | Zn | Sn | Sb | Pb | Bi | Nb |
| TУ 1383-010-48124013-03 | до 0.15 | до 0.005 | до 0.018 | до 0.7 | 0.5-0.7 | 0.17-0.37 | до 0.3 | до 0.25 | до 0.008 | 0.02-0.05 | 0.04-0.09 | — | до 0.001 | до 0.001 | до 0.001 | до 0.001 | до 0.001 | — |
| TУ 1317-233-0147016-02 | 0.13-0.17 | до 0.015 | до 0.018 | 0.45-0.65 | 0.5-0.7 | 0.17-0.37 | до 0.3 | до 0.25 | до 0.008 | 0.02-0.05 | 0.04-0.09 | — | — | — | — | — | — | — |
| TУ 1317-006.1-593377520-2003 | 0.11-0.17 | до 0.015 | до 0.015 | 0.4-0.65 | 0.5-0.7 | 0.17-0.37 | до 0.25 | до 0.25 | до 0.008 | 0.02-0.05 | 0.04-0.09 | — | — | — | — | — | — | — |
| TУ 1319-369-00186619-2012 | 0.12-0.17 | до 0.005 | до 0.015 | 0.47-0.65 | 0.52-0.68 | 0.19-0.38 | до 0.25 | до 0.3 | до 0.01 | 0.02-0.05 | 0.04-0.07 | — | — | — | — | — | — | — |
| TУ 1381-116-00186654-2013 | до 0.13 | до 0.005 | до 0.015 | до 0.7 | 0.5-1 | 0.17-0.4 | до 0.3 | до 0.3 | до 0.01 | 0.02-0.05 | 0.04-0.1 | до 0.3 | — | — | — | — | — | до 0.04 |
По ТУ 1383-010-48124013-03 химический состав приведен для стали марки 13ХФА. Для обеспечения мелкозернистости и связывания азота в нитриды и карбонитриды допускается введение титана и ниобия не более 0,030 % и 0,040 % соответственно. Для глобуляризации неметаллических включений сталь раскисляется силикокальцием или церием. Суммарное содержание Nb+V+Ni ≤ 0,15 %.
По TУ 1317-006.1-593377520-2003 химический состав приведен для стали марки 13ХФА. Массовая доля водорода в стали в металле трубы не должна превышать 1,0 ppm (2,0 ppm — в ковшевой пробе). Допускается введение ниобия и титана из расчета получения массовой доли до 0,030 % и 0,010 % соответственно. В раскисленную сталь для глобуляризации сульфидных включений вводят кальций (силикокальций) или церий из расчета получения массовой доли 0,050 %.
По ТУ 1381-116-00186654-2013 химический состав приведен для стали марки 13ХФА. Массовая доля кальция в стали должна быть не более 0,0050% (50ppm). Для глобуляризации включений сталь обрабатывается кальцийсодержащими материалами. Допускается легирование стали РЗМ. Соотношение Ca/S не менее 1, допускается отклонение от регламентированного соотношения Ca/S при условии обеспечения соответствия требований ТУ по коррозионным характеристикам. Допускается добавка титана из расчета получения массовой доли в стали не более 0,030 %. Сталь должна быть подвергнута вакуумной дегазации: массовая доля водорода в жидкой стали после дегазации должна быть не более 2,5ppm. Массовая доля водорода принимается по документу о качестве листового проката. При содержании водорода более 2,5ppm слябы должны подвергаться противофлокеновой обработке (ПФО) в отапливаемых или неотапливаемых кольцах. Массовая доля Nb+V не более 0,15 %. Допускаемые отклонения по химическому составу: по углероду +0,010%, по марганцу +0,020%, по кремнию ±0,050%, по сере +0,0010%, по фосфору +0,0030%, по алюминию +0,010%, по меди +0,050%, по никелю +0,050, по хрому ±0,050%, по ванадию +0,020%, по азоту +0,0010%. Значение углеродного эквивалента не должны превышать 0,43, а параметра стойкости против растрескивания Рcm не должны превышать 0,24.
По ТУ 1319-369-00186619-2012 химический состав приведен для стали марки 13ХФА по ковшевой пробе. Сталь должна подвергаться модифицирующей обработке сплавами кальция и (или) редкоземельными элементами (церием и др.). В случае использования модифицирующего элемента только кальция, отношение массовой доли кальция к массовой доле серы в стали должно быть не менее 1,0. Общая массовая доля кальция не более 0,0060 %. Содержание водорода в жидкой стали должно быть не более 2,5 ppm. Допускается введение в сталь титана, ниобия и других карбонитридообразующих элементов. Суммарная массовая доля титана, ниобия и ванадия должна быть не более 0,15 %. Величина углеродного эквивалента не должна быть более 0,40 % для труб с толщиной стенки менее 14 мм, и не более 0,43 % для труб с толщиной стенки 14 мм и более.
Состав и характеристики металла
Характеристики стали марки 13ХФ ГОСТ 4543-71 следует рассматривать исходя из её состава и основных свойств.
Химический состав
По химическому составу она относится к категории углеродистых легированных сталей. В соответствие с установленным стандартом допускается следующий состав элементов. Как и в любой стали, основу составляет железо. В качестве добавок допускается углерод – в количестве 1,25-1,4, кремния до 0,4. Легирующих добавок: марганца – не более 0,45, хрома – до 0,7, никеля – до 0,35, ванадия более 0,25.
Физические свойства
Основные физические свойства соответствуют установленным ГОСТам и имеют следующие значения:
- коэффициент линейного расширения изменяется от 11,9 (ТКЛР×106 1/град) при температуре в 100 °С до 14,9 (ТКЛР×106 1/град) при повышении температуры до 700 °С;
- модуль упругости около 2,1МПа при нормальной температуре, понижается до коэффициента 1,89МПа при 900 °С и более;
- плотность сплава не превышает 7680 кг/м3;
- удельная теплоёмкость около 540 Дж/(кг×град);
- удельное электрическое сопротивление R×109 Ом.

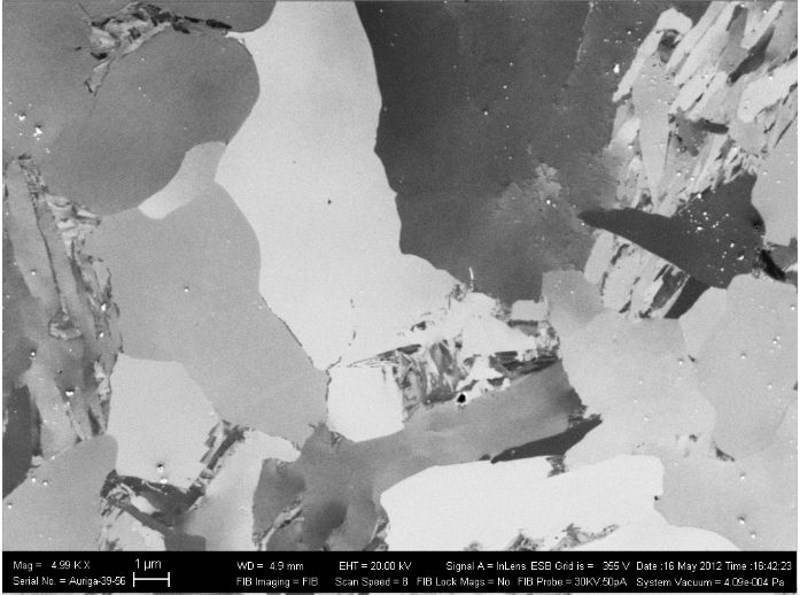

Структура стали 13ХФА при закалке от 930 °С
Металл имеет ярко выраженную феррито-перлитную структуру. В основном она имеет округлую форму, ориентированную в направлении возможной деформации, что определяет её свойства.
Механические свойства
Эти свойства 13ХФА определяется входящими в состав сплава химическими элементами. Основные числовые характеристики, полученные при температуре в 20 °С имеют следующие значения:
- величина ударной вязкости составляет 196 кДж/м2;
- допустимый предел кратковременной прочности находится в интервале от 502 до 686 МПа;
- реализуемый предел текучести находится в интервале от 353МПа до 519 МПа;
- максимальная величина относительного удлинения не превышает 25%.
Все приведенные свойства и характеристики соответствуют установленным требованиям ГОСТ для всех изделий из 13ХФА.
Труба бесшовная 325х8 мм 13хфа
13ХФА обладает определёнными достоинствами, что позволяет использовать её для решения целого круга специфических задач. К таким достоинствам относятся:
- устойчивость к длительному воздействию низких и высоких температур (от -60 °С до +40 °С);
- может выдерживать достаточно высокие внешние физические нагрузки (что свидетельствует о хороших показателях прочности);
- высокая износоустойчивость;
- все изделия обладают отличной свариваемостью;
- транспортируемые внутри таких труб растворы могут нагреваться до 40 °С;
- трубы, изготовленные из этого материала, способны выдержать внутреннее давление вплоть до 7,4 МПа;
- 13ХФА очень стойкая к образованию различного вида трещин (сульфидных или водородных).
Состав и характеристики металла
Характеристики стали марки 13ХФ ГОСТ 4543-71 следует рассматривать исходя из её состава и основных свойств.
Химический состав
По химическому составу она относится к категории углеродистых легированных сталей. В соответствие с установленным стандартом допускается следующий состав элементов. Как и в любой стали, основу составляет железо. В качестве добавок допускается углерод – в количестве 1,25-1,4, кремния до 0,4. Легирующих добавок: марганца – не более 0,45, хрома – до 0,7, никеля – до 0,35, ванадия более 0,25.
Физические свойства
Основные физические свойства соответствуют установленным ГОСТам и имеют следующие значения:
- коэффициент линейного расширения изменяется от 11,9 (ТКЛР×106 1/град) при температуре в 100 °С до 14,9 (ТКЛР×106 1/град) при повышении температуры до 700 °С;
- модуль упругости около 2,1МПа при нормальной температуре, понижается до коэффициента 1,89МПа при 900 °С и более;
- плотность сплава не превышает 7680 кг/м3;
- удельная теплоёмкость около 540 Дж/(кг×град);
- удельное электрическое сопротивление R×109 Ом.
Структура стали 13ХФА при закалке от 930 °С
Металл имеет ярко выраженную феррито-перлитную структуру. В основном она имеет округлую форму, ориентированную в направлении возможной деформации, что определяет её свойства.
Механические свойства
Эти свойства 13ХФА определяется входящими в состав сплава химическими элементами. Основные числовые характеристики, полученные при температуре в 20 °С имеют следующие значения:
- величина ударной вязкости составляет 196 кДж/м2;
- допустимый предел кратковременной прочности находится в интервале от 502 до 686 МПа;
- реализуемый предел текучести находится в интервале от 353МПа до 519 МПа;
- максимальная величина относительного удлинения не превышает 25%.
Все приведенные свойства и характеристики соответствуют установленным требованиям ГОСТ для всех изделий из 13ХФА.
Труба бесшовная 325х8 мм 13хфа
13ХФА обладает определёнными достоинствами, что позволяет использовать её для решения целого круга специфических задач. К таким достоинствам относятся:
- устойчивость к длительному воздействию низких и высоких температур (от -60 °С до +40 °С);
- может выдерживать достаточно высокие внешние физические нагрузки (что свидетельствует о хороших показателях прочности);
- высокая износоустойчивость;
- все изделия обладают отличной свариваемостью;
- транспортируемые внутри таких труб растворы могут нагреваться до 40 °С;
- трубы, изготовленные из этого материала, способны выдержать внутреннее давление вплоть до 7,4 МПа;
- 13ХФА очень стойкая к образованию различного вида трещин (сульфидных или водородных).
Сталь 13ХФА конструкционная легированная
Сталь 13ХФА классифицируют как конструкционная с высокой стойкостью к коррозии, устойчивая к низким температурам легированная. Иногда в технической документации можно встретить обозначение 13ХФ. Это одна и та же марка. Сокращённое наименование вызвано особенностями расшифровки стали.
Как и для других марок, первое двузначное число указывает на допустимое содержание углерода. Последующие заглавные буквы. Позволяют определить наличие легирующих элементов. В нашем случае основными легирующими добавками является хром (о чем свидетельствует буква Х) и ванадий (буква Ф). Добавление заглавной буквы А свидетельствует о том, что такой сплав относится к категории высококачественных марок.
Сталь 13ХФА
Состав и характеристики металла
Характеристики стали марки 13ХФ ГОСТ 4543-71 следует рассматривать исходя из её состава и основных свойств.
Скачать ГОСТ 4543-71
Химический состав
По химическому составу она относится к категории углеродистых легированных сталей. В соответствие с установленным стандартом допускается следующий состав элементов. Как и в любой стали, основу составляет железо. В качестве добавок допускается углерод – в количестве 1,25-1,4, кремния до 0,4. Легирующих добавок: марганца – не более 0,45, хрома – до 0,7, никеля – до 0,35, ванадия более 0,25.
Область применения 13ХФА
Металл марки 13ХФА ГОСТ 4543-71 применяется для производства труб по так называемой бесшовной технологии. Сохранением своих механических и физических свойств даже при длительном воздействии, как высоких, так и низких температур. Такие трубы выпускаются длиной от 4 метров до 12,5 метров. В качестве дополнительной продукции производят различные виды трубных заготовок, широкий набор арматуры для соединений (трубные переходы, наконечники, фланцы и так далее).
Вся производимая продукция в основном используется в нефтяной и газовой промышленности.
Бесшовные нефтегазовые трубы 13хфа
В этих отраслях подобные изделия используют:
- в транспортных системах для перекачки нефти и газа;
- в технологических трубопроводах на буровых вышках и добывающих скважинах;
- входит в состав оборудования для поддерживания необходимого пластового давления, особенно в районах с очень низкой температурой. Особенно в регионах с температурой до -60 °С;
- на добывающих и транспортных системах в районе с жарким климатом, до +40 °С;
- в транспортных системах, внутри которых транспортируемые компоненты могут прогреваться до 40 °С. С рабочим давлением внутри трубы вплоть до 7,4 МПа.
- в трубопроводах внутри добывающих систем для доставки сырой нефти из глубины скважин.
Отечественными аналогами стали 13ХФА в соответствии с установленными стандартами являются 15ХФА, 20ХФА и 09СФА. Прямых аналогов марок иностранного производства, которые бы соответствовали стали 13ХФА, найти достаточно проблематично. Поэтому сравнение производят по классу прочности. У 13ХФА он равен К52.
Источник статьи: http://stankiexpert.ru/spravochnik/materialovedenie/stal-13khfa-konstrukcionnaya-legirovannaya.html
