Нержавеющая сталь 12х18н10т

Зарубежные аналоги

Среди близких по химическому составу и характеристикам стали, выпускаемой в других странах мира, следует отметить:

• 321, 321H, S32100 в США;
• сталь SUS321 в Японии;
• 0Cr18NiTi18-11, 0Cr18Ni11Ti, 1Cr18Ni11Ti в Китае;
• STS321 в Южной Корее;
• 2337 в Швеции;
• 1.4541, 1.4878, X10CrNiTi18-10 в Евросоюзе.

При этом следует отметить, что кроме общеевропейских стандартов, которым соответствует сталь 12Х18Н10Т, каждое государство Евросоюза имеет собственную маркировку этого сплава. Так, например, в Германии это X12CrNiTi18-9, в Великобритании сталь марок 321S31, 321S51 и LW18. Единого европейского стандарта на нержавеющие металлы пока еще не разработано.

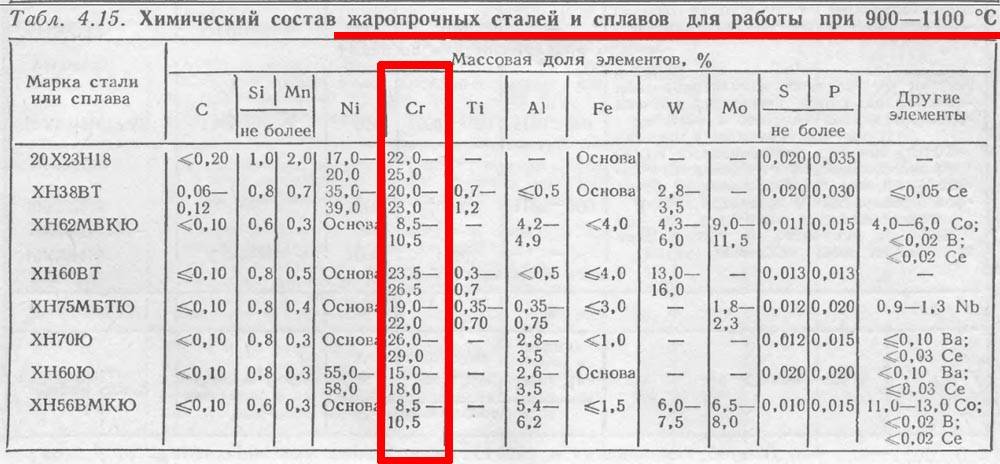

Химический состав

Стандарт	C	S	P	Mn	Cr	Si	Ni	Fe	Cu	N	V	Mo	W	O
TУ 1333-003-76886532-2014	≤0.12	≤0.02	≤0.035	≤2	17-19	≤0.8	9-11	Остаток	≤0.4	–	≤0.2	≤0.5	≤0.2	–
TУ 14-1-3844-84	≤0.12	≤0.02	≤0.035	≤2	17-19	≤0.8	10-11	Остаток	≤0.4	–	≤0.2	≤0.5	≤0.2	–
TУ 14-1-632-73	0.08-0.12	≤0.015	≤0.015	1-2	17-19	≤0.8	9-11	Остаток	≤0.25	–	–	–	–	–
ГОСТ 19277-73	≤0.12	≤0.015	≤0.015	≤2	17-19	≤0.8	9-11	Остаток	≤0.25	–	–	–	–	–
TУ 14-1-3581-83	≤0.12	≤0.02	≤0.03	≤2	17-19	≤0.8	9-11	Остаток	≤0.4	–	≤0.2	≤0.3	≤0.2	–
TУ 14-1-656-73	≤0.12	≤0.02	≤0.035	1-2	17-19	≤0.8	9-11	Остаток	≤0.4	≤0.02	≤0.2	≤0.5	≤0.2	≤0.006
TУ 14-1-748-73	≤0.12	≤0.02	≤0.04	≤2	17-19	≤0.8	9-11	Остаток	≤0.4	–	≤0.2	≤0.5	≤0.2	–
TУ 3-1002-77	0.09-0.12	≤0.02	≤0.035	1.5-2	17-18	≤0.8	10-11	Остаток	≤0.4	–	≤0.2	≤0.5	≤0.2	–
TУ 14-158-137-2003	≤0.12	≤0.02	≤0.035	≤2	17-19	≤0.8	9-11	Остаток	–	–	–	–	–	–

Fe – основа.
По ГОСТ 5632-72, ТУ 108-930-80 и ТУ 14-1-748-73 содержание Ti % = 5С% – 0,8%. Для деталей авиационной техники содержание Мо % ≤ 0,30 %.
По ТУ 14-1-2902-80 содержание Ti % = 5(С-0,02) % – 0,7 %. По требованию потребителя может быть установлено содержание Mn ≤ 1,0 %.
По ТУ 14-1-2186-77 и ТУ 3-1002-77 содержание Ti % = 5(С-0,02) % – 0,7 %.
По ТУ 14-158-137-2003 содержание Ti% = 5С% – 0,7%. Допускается введение церия и других РЗМ по расчету на 0,2-0,3 %, которые химическим анализом не определяются.
По ТУ 14-1-686-88 химический состав приведен для стали 12Х18Н10Т-ВД. Содержание Ti% = 5(С-0,2)% – 0,7%. Отклонения от содержания элементов в химическом составе стали, не установленные ТУ – в соответствии с ГОСТ 5632.
По ГОСТ 19277-73 химический состав приведен для стали 12Х18Н10Т-ВД; сталь марки 12Х18Н10Т должна иметь химсостав в соответствии с ГОСТ 5632. Предельные отклонения по химическому составу – в соответствии с ГОСТ 5632. Массовая доля титана в сталях 12Х18Н10Т и 12Х18Н10Т-ВД должна быть Ti % = 5(С-0,02) % – 0,7 %.
По ТУ 14-3Р-115-2010 массовая доля титана в стали 08Х18Н10Т должна быть Ti % = 5С % – 0,7 %, но не менее 0,30 %.
По ТУ 14-1-3581-83 химический состав приведен для стали 12Х18Н10Т-ВД. Содержание Ti% = 5С% – 0,8%.
По ТУ 14-1-632-73 химический состав приведен для стали марки 12Х18Н10Т-ВД. Содержание титана Ti = (С-0,02)х5%-0,7%. Допускается в готовой продукции отклонения от норм химического состава: по углероду -0,10%, по марганцу -0,30 %, фосфору +0,0050 %.

Цена на металлопрокат из стали 12х18н10т

Стоимость проката из нержавеющей стали определяется качеством материала, ценой доставки, степенью обработки, наличием конкурентных предложений на рынке. Большой разброс цен объясняется их зависимостью не только от перечисленных выше факторов, но и от способа приобретения и объемов заказа.

Обратите внимание! Демпинговая стоимость металлопроката, скорее всего, объясняется не «коммерческим счастьем», а более низким качеством стали. Обратим внимание на лист матовый толщиной 0,5 мм из той же стали 12х18н10т

Его средняя стоимость составит 280 тыс. руб. за тонну. При увеличении параметров толщины до 1, 2 и 3 мм средняя цена за тонну составит 265, 245 и 240 тыс. руб., соответственно. Шестигранник НЖ калибр 8, изготовленный из стали марки 12х18н10т, стоит от 320 до 420 тыс. руб. Подобный же шестигранник толщиной 10 мм предлагается в ценовой вилке от 350 до 495 тыс. руб., такое же изделие 12-го калибра стоит от 320 до 495 тыс. руб. Информация о ценах имеется в свободном доступе на металлургическом портале и прочих торговых площадках. Цены действительны для центра страны, в регионах они несколько выше. Сказывается стоимость доставки и отсутствие конкурентных предложений

Обратим внимание на лист матовый толщиной 0,5 мм из той же стали 12х18н10т. Его средняя стоимость составит 280 тыс

руб. за тонну. При увеличении параметров толщины до 1, 2 и 3 мм средняя цена за тонну составит 265, 245 и 240 тыс. руб., соответственно. Шестигранник НЖ калибр 8, изготовленный из стали марки 12х18н10т, стоит от 320 до 420 тыс. руб. Подобный же шестигранник толщиной 10 мм предлагается в ценовой вилке от 350 до 495 тыс. руб., такое же изделие 12-го калибра стоит от 320 до 495 тыс. руб. Информация о ценах имеется в свободном доступе на металлургическом портале и прочих торговых площадках. Цены действительны для центра страны, в регионах они несколько выше. Сказывается стоимость доставки и отсутствие конкурентных предложений.

Источники

• https://ometalledo.ru/nerzhavejka-12x18n10t-xarakteristiki.html
• http://vse-postroim-sami.ru/materials/metal/9928_nerzhaveyushhaya-stal-12x18n10t/
• https://areal-metal.ru/spravka/stal-12h18n10t
• https://emk24.ru/wiki/stali-gost/stal-12kh18n10t_8164871/
• https://regionvtormet.ru/okrashivanie/stal-12h18n10t-rasshifrovka-markirovki-i-harakteristiki-oblast-primeneniya-dostoinstva-i-nedostatki.html
• https://spk-kovka.ru/materialy/stal-12h18.html
• https://www.kp.ru/guide/stal-12kh18n10t.html
• https://tpspribor.ru/vidy-metalla/harakteristiki-i-rasshifrovka-marki-stali-12h18n10t.html
• https://stankiexpert.ru/spravochnik/materialovedenie/stal-12kh18n10t.html
• https://vse-stali.ru/stali-i-splavy-korrozionnostojkie-zharoprochnye-zharostojkie-iznosostojkie/stal-12h18n10t/
• https://BurForum.ru/materialy/nerzhaveyushchaya-stal-12h18n10t.html
• https://www.nerjstal.ru/markistali/otechestvennye/nerzhaveyushchaya-stal-12h18n10t/
• https://metal.place/ru/wiki/12kh18n10t/
• http://stalnn.com/spravochniki/12kh18n10t-svojstva-i-oblasti-primeneniya.html

12Х18Н10Т — расшифровка стали

Маркировка 12Х18Н10Т говорит о расчетном количестве основных компонентов, входящих в сплав: 12 – означает 0,12% углерода, Х18 – процентный состав хрома, Н10 – никеля и Т – присутствие титана. Исходя из этого, можно определить, что в состав основных химических элементов нержавеющих сталей марки 12Х18Н10Т входит:

• около 67% железа;
• до 0,12% углерода;
• 17-19% хрома;
• 9-11% никеля;
• до 2% магния;
• до 1% титана;
• до 0,8% кремния.

Кроме этого в химическом составе металла в небольших количествах присутствуют: сера, медь, силиций, марганец и фосфор.

Высокие антикоррозионные свойства стали 12Х18Н10Т обеспечивает высокое содержание хрома. Наличие никеля способствует аустенитной структуры металла и позволяет в результате сочетать расширение эксплуатационных характеристик стали с прекрасной технологичностью во время обработки. Кроме этого наличие никеля в сплаве изменяет его свойства и повышает сопротивление металла воздействию кислот и щелочей.

Присутствие титана и кремния в стали приводят к образованию феррита, что изменяет характеристики, устраняет межкристаллитную коррозию в сварочных швах, замедляет скорость роста зерна при нагреве и увеличивает плотность получаемого слитка.

Механические свойства нержавеющей стали 12Х18Н10Т

Режимы термической обработки предусматривают применение закалки в результате нагрева до 1100ºC при последующем охлаждении в воде. Сечения нержавейки до 35 мм допускается применять охлаждение на открытом воздухе. Пределы температур для ковки от 850ºC до 1200ºC.

Удельный вес металла 7920 кг/м3. Твердость, которой обладает сталь НВ 10-1 = 179 МПа, с пределом выносливости 279 МПа.

Технология сварных соединений особых ограничительных свойств не имеет. Применяют следующие характеристики технологий сварки:

• ручная электродуговая, с применением электродов ЦТ-26;
• электрошлаковая;
• контактная точечная.

Для обеспечения повышенной прочности рекомендуется завершающая термическая обработка швов.

Общая характеристика стали 12х18н10т

Рассматривая 12х18н10т (ГОСТ определяет все стандарты) следует учитывать, что высокая концентрация основных легирующих элементов определяет особые свойства металла. Больше всего в марке присутствует хром и никель.

Технические особенности нержавеющей стали 12х18н10т можно охарактеризовать следующим образом:

1. Показатель плотности составляет 7920 кг/м3.
2. Закалка проводится при воздействии температуры около 1100 градусов Цельсия. Для нагрева среды до этой температуры требуется специальное оборудование.
3. Аналог стали 12х18н10т должен иметь показатель твердости 179 МПа.
4. Важным параметром можно назвать степень свариваемости. Марка нержавеющей стали 12х18н10т не имеет ограничений по свариваемости, могут применяться различные методы. После сварки рекомендуется проводить термическую обработку, которая повышает прочность и надежность соединения.
5. Температура применения составляет 650 градусов Цельсия. Большая температура может привести к повышению пластичности и снижению защиты от химического воздействия.
6. Есть возможность проводить обработку материала резанием в закаленном состоянии. Именно поэтому заготовка применяется для обработки резанием при использовании токарного или фрезерного оборудования.

В продаже также поставляется нагартованная заготовка, которая может применяться для получения самых различных изделий.

Аналог aisi производят многие зарубежные производители. При этом маркировка проводится согласно правилам, которые установлены в стране.

Механические свойства материала 08Х18Н10Т

Прокат	Размер	Направление	Временное сопротивление разрыву σв, МПа	Предел кратковременной прочности, ST, МПа	Относительное удлинение при разрыве, δ5, %	Относительное сужение, ψ, %	Ударная вязкость KCU при 20°С, Дж/см2
Пруток	Ж 60	—	490	196	40	55	—
Лист тонкий	—	—	520	210	43	—	—
Проволока отожженная	Ж 8	—	1400 — 1600	—	20	—	—
Трубы горячедеформированные	—	—	510	—	40	—	—
Поковки	—	—	490	196	35	40	—

Ударная вязкость стали в состоянии поставки

Сортамент	Термообработка	Показатель	Т= +20 °С	Т= -25 °С
Пруток	Закалка при 1050 °С, вода	KCV, Дж/см2	216	181
Пруток	Закалка при 1050 °С, вода	KCV, Дж/см2	167	147

Механические свойства при испытаниях на длительную прочность

Температура испытания, °С	Предел ползучести, МПа	Скорость ползучести %/час	Предел длительной прочности, МПа	Длительность испытания, часы
600	74	1/100000	147	10000
—	—	—	108	100000
650	29 — 39	1/100000	78 — 98	10000

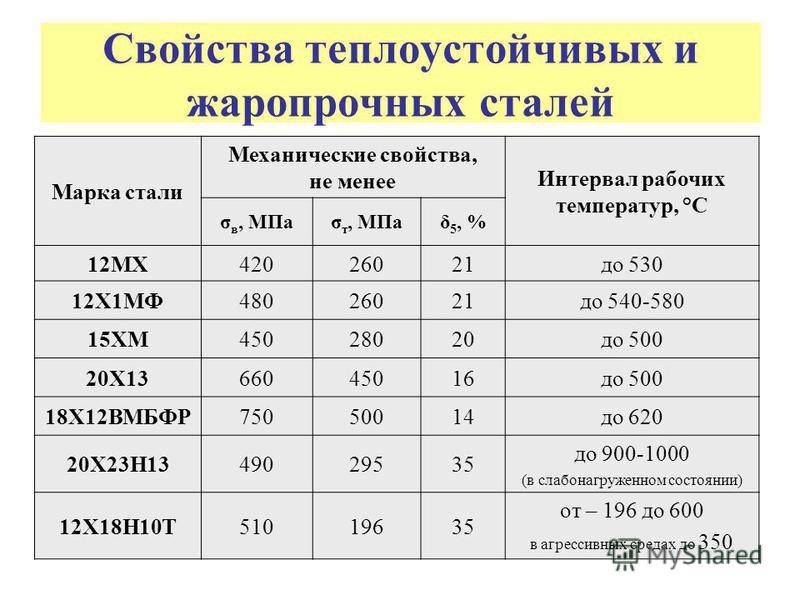

Механические свойства стали при повышенных температурах

Температура испытаний, °С	Предел текучести, σ0,2, МПа	Временное сопротивление разрыву, σв, МПа	Относительное удлинение при разрыве, δ5, %	Относительное сужение, ψ, %	Ударная вязкость KCU при 20°С, Дж/см2
20	275	610	41	63	245
300	200	450	31	65	—
400	175	440	31	65	313
500	175	440	29	65	363
600	175	390	25	61	353
700	160	270	26	59	333

Основные характеристики стали 08Х18Н10Т

Сталь марки 08Х18Н10Т

отличается большим количеством достоинств, основные из которых:

1. Высокая степень коррозионной стойкости. Тщательно сбалансированный химический состав обеспечивает способность изделия из стали выдерживать без проявлений коррозии воздействие повышенной влажности и некоторых кислот, химически агрессивных веществ. Сталь 08Х18Н10Т характеризуется также сопротивляемостью образованию межкристаллитной коррозии.
2. Немагнитность. Сталь 08Х18Н10Т инертна к влиянию магнитного поля.
3. Жаропрочная структура. Сталь без потери изначальных характеристик способна выдерживать воздействие высокой температуры. Однако повышение температуры более 800˚С чревато снижением таких свойств, как износоустойчивость, прочность, твердость и прочее.
4. Гладкая поверхность. Образованная поверхность изделий из стали 08Х18Н10Тлегко поддается обработке, например, шлифовке. Интересно, что после этого поверхность все равно сохраняет свои антикоррозионные свойства.
5. Плотность . Показатель плотности стали важен при инженерных расчетах, при проектировании, так как от него зависит вес конструкции или детали. Более высокая плотность может привести к завышенному весу деталей, и, как следствие, сузить область применения.

Типы проката

В современном производстве трудно обойтись без нержавеющего листа. Он нашел свое применение во всех отраслях промышленности – от фармацевтической до авиационной. Данная продукция получила широкое применение в строительстве благодаря своим свойствам – инертности к агрессивным средам, износоустойчивости. По способу производства листовой прокат может быть горячим или холодным. В зависимости от сферы применения поверхность листа бывает гладкой или фактурной. Холоднокатаные листы могут иметь зеркальную, шлифованную или матовую поверхность. Горячекатаные бывают травленные и термообработанные.

Из листовой стали формируется сортовой нержавеющий прокат, в который входит множество разновидностей изделий. Наиболее широкое распространение получили трубы. Помимо них из проката изготавливают пруток, ленту, проволоку.

Благодаря широким возможностям применения стальной пруток является одним из наиболее популярных изделий металлопроката. В бытовой сфере его используют для изготовления силовых и декоративных элементов балконов, различных изгородей. В промышленности стальной пруток используют для производства шпилек, болтов, различного рода пружин, заклепок, железнодорожного крепежа и других деталей. В строительстве его применяют для армирования железобетонных конструкций.

Стальная лента представляет собой полосовую сталь в рулонах толщиной от 0,005 до 4 мм. В зависимости от способа производства изделия бывают холоднокатаные (ГОСТ 19851-74) и горячекатаные (ГОСТ 6009-74). Стальная лента успешно используется в машиностроении, мебельной промышленности, строительстве. Данное изделие может использоваться как сырье для штамповки различных деталей или как упаковка тары. Холоднокатаная лента из жаростойкой и коррозионностойкой стали применяется для изготовления конструкций, устойчивых к агрессивным средам, и деталей для машин (ГОСТ 4986-79).

Нержавеющая проволока (ГОСТ 18143-72) устойчива к большинству видов коррозии и отличается повышенной жаропрочностью. Такую проволоку широко применяют для сварки нержавеющих сталей, так как обычные электроды не могут справиться с этой задачей. Также она успешно используется в пищевой и химической промышленности, архитектуре и мебельном производстве. Пружинная нержавеющая проволока используется для изготовления подвижных частей механизмов и инструментов, которые подвергаются механическим нагрузкам и функционируют в агрессивной среде. Хромоникелевая проволока не меняет своих характеристик при температуре от 390 до 790 o С. Проволока из такой стали используется в нефтеперерабатывающей и химической промышленности.

Нержавеющая сталь 12Х18Н10Т

Эта марка одна из самых распространенных для применения во многих областях промышленного производства. Хромоникелевые содержащие титан нержавеющие материалы аустенитной группы, имеют свое обозначение букву «А» и дополнительный номер, который указывает на химический состав, который есть в марке стали и применяемость в пределах этой группы. Ее выплавляют в дуговых электропечах.

Основным элементом в данном сплаве является железо, а также и многие другие элементы, которые составляют остальную часть сплава. Химический элемент хром — от 17 до 19%, никеля в пределах 9-11%, титана около 0,8%, содержание кремния в пределах 0,8%, сера до 0,02%, марганца менее 2%, меди до 0,03%, фосфора около 0,035% и углерода до 0,12%. Такой химический состав регламентируется ГОСТ 5632-72.

Технологические свойства

Удельный вес	7920 кг/м3
Термообработка	Закалка 1050 — 1100oC, вода
Температура ковки	Начала 1200 °С, конца 850 °С. Сечения до 350 мм охлаждаются на воздухе
Твердость материала	HB 10 -1 = 179 МПа
Свариваемость материала	Без ограничений, способы сварки: РДС (электроды ЦТ-26), ЭШС и КТС. Рекомендуется последующая термообработка
Обрабатываемость резанием	В закаленном состоянии при HB 169 и σв=610 МПа, Кu тв. спл=0,85, Кu б. ст=0,35
Флокеночувствительность	Не чувствительна
Жаростойкость	В воздухе при Т=650 °С 2-3 группа стойкости, при Т=750 °С 4-5 группа стойкости
Предел выносливости	σ-1=279 МПа, n=107

Технологические способности и обработка стали 12Х18Н10Т

Такие качества, как свариваемость, пластичность и ударная вязкость значительно повышаются закалкой в обычной воде, но при этом снижается твердость. Так что оптимальная термообработка – закалка при 1050°С–1080°С.

Сталь 12Х18Н10Т

отлично сваривается, и не имеет никаких ограничений. А для повышения прочности и надежности швов, необходима термообработка, так как область швов также должна отличаться стойкостью к коррозии межкристаллитного типа.

Формы поставки материала

Обработка металлов давлением. Поковки	ГОСТ 25054-81;
Сортовой и фасонный прокат	ГОСТ 2879-2006; ГОСТ 1133-71; ГОСТ 2591-2006; ГОСТ 2590-2006;
Листы и полосы	ГОСТ 103-2006; ГОСТ 19904-90; ГОСТ 19903-74;
Сортовой и фасонный прокат	ГОСТ 18907-73; ГОСТ 8560-78; ГОСТ 8559-75; ГОСТ 7417-75; ГОСТ 5949-75;
Листы и полосы	ГОСТ 10885-85; ГОСТ 51393-99; ГОСТ 7350-77; ГОСТ 5582-75; ГОСТ 4405-75;
Ленты	ГОСТ 4986-79;
Трубы стальные и соединительные части к ним	ГОСТ 11068-81; ГОСТ 19277-73; ГОСТ 14162-79; ГОСТ 9941-81; ГОСТ 9940-81;
Проволока стальная легированная	ГОСТ 18143-72;
Сетки металлические	ГОСТ 3187-76; ГОСТ 3306-88; ГОСТ 9074-85.

Применение стали 12Х18Н10Т с учетом характеристик и свойств

Марка стали 12Х18Н10Т

имеет весьма разнообразную область применения, что, прежде всего, показывает расшифровка стали 12х18н10т. За счет стойкости к агрессивным средам (кроме серосодержащих сред) она востребована в химической промышленности – при производстве сосудов, работающих под высоким давлением.

Изготавливают из стали 12Х18Н10Т

трубопроводы для транспортировки разбавленных растворов фосфорной, азотной, уксусной кислот, агрессивных оснований и солей, трубы для соединения оборудования с повышенной радиацией. Трубы нержавеющие бесшовные12Х18Н10Т незаменимы во всех областях пищевой промышленности, в нефтяной и нефтеперерабатывающей, в химической и топливно-энергетической отраслях. Активно используется в автомобильной, кораблестроительной, авиационной и промышленных областях.

Кроме того, 12Х18Н10Т

используют в криогенной технике при крайне низких температурах – до -269˚С, что не мешает ее применению при высоких температурах (как в дуговых печах).

Листы 12Х18Н10Т

используют в качестве строительного, и отделочного металла. Не менее популярны трубы из12Х18Н10Т , поковки деталей для машиностроения, проволока, круг, лента, и пр. Проволоку используют для сварочных работ. В виде нитей или шнуров сталь подходит для изготовления сеток, пружин, тросов и канатов.

Механические свойства

При рассмотрении металла учитываются и механические свойства стали 12х18н10т. они характеризуются следующим образом:

1. Твердость по Бринеллю соответствует 179 МПа. Этот момент определяет то, что поверхность материала может выдерживать воздействие самого различного типа.
2. Предел прочности варьирует в различном диапазоне, обычно составляет 279 МПа.

Механические характеристики стали 12х18н10т

При выборе 12х18н10т также учитывается предел текучести, который определяет возможность его применения при литье различных изделий.

К другим особенностям рассматриваемого металла отнесем следующие моменты:

1. При легировании в состав включается кремний. Он повышает плотность и показатель текучести. Концентрация этого химического элемента в составе неблагоприятно воздействует на пластичность.
2. Достаточно высокая пластичность и ударная вязкость являются привлекательными эксплуатационными качествами металла.
3. При снижении температуры окружающей среды механические свойства металла начинают существенно снижаться.

Недостаток заключается в том, что металл не выдерживает на воздействие веществ, в состав которых включены ионы хлора. Кроме этого, коррозионная стойкость низкая в отношении к соляной или серной кислоты. Поэтому сфера применения несколько ограничена.

Механические свойства стали при повышенных температурах

Температура испытаний, °С	Предел текучести, σ0,2, МПа	Временное сопротивление разрыву, σв, МПа	Относительное удлинение при разрыве, δ5, %	Относительное сужение, ψ, %	Ударная вязкость KCU при 20°С, Дж/см2
20	225 — 315	550 — 650	46 — 74	66 — 80	215 — 372
500	135 — 205	390 — 440	30 — 42	60 — 70	196 — 353
550	135 — 205	380 — 450	31 — 41	61 — 68	215 — 353
600	120 — 205	340 — 410	28 — 38	51 — 74	196 — 358
650	120 — 195	270 — 390	27 — 37	52 — 73	245 — 353
700	120 — 195	265 — 360	20 — 38	40 — 70	255 — 353

Чувствительность к охрупчиванию

Температура, °С	Исходное состояние	600	650
Время, ч		5000	5000
KCU, Дж/см2	274	186-206	176-196

Нержавеющая сталь 12Х18Н10Т дополнительно содержит до 10% никеля, около 18% хрома, 1,5% титана и до 12% углерода. Такой состав сплава обеспечивает превосходные технические характеристики стали, делая ее универсальной.

Как уже было сказано выше, область применения нержавеющей стали 12Х18Н10Т очень и очень широка – она в большинстве случаев используется при изготовлении сварных конструкций в химической, пищевой, фармацевтической, нефтехимической промышленностях, а также машиностроении, энергетике и многих других областях.

Механические свойства при испытаниях на длительную прочность

Температура испытания, °С	Предел ползучести, МПа	Скорость ползучести %/час	Предел длительной прочности, МПа	Длительность испытания, часы
600	74	1/100000	147	10000
650	29 — 39	1/100000	78 — 98	10000

Расшифровка обозначений, сокращений, параметров

Механические свойства :
sв	— Предел кратковременной прочности ,
sT	— Предел пропорциональности (предел текучести для остаточной деформации),
d5	— Относительное удлинение при разрыве ,
y	— Относительное сужение ,
KCU	— Ударная вязкость ,
HB	— Твердость по Бринеллю ,

Физические свойства :
T	— Температура, при которой получены данные свойства ,
E	— Модуль упругости первого рода ,
a	— Коэффициент температурного (линейного) расширения (диапазон 20o- T ) ,
l	— Коэффициент теплопроводности (теплоемкость материала) ,
r	— Плотность материала ,
C	— Удельная теплоемкость материала (диапазон 20o- T ),
R	— Удельное электросопротивление,

Свариваемость :
без ограничений	— сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	— сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	— для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг

Российская система маркировки сталей

На мировом рынке металлов отсутствует единая система маркировки сталей. Параллельно существуют российская, европейская, американская и японская системы. Отсутствие единого стандарта вносит определенные трудности при международных торговых операциях.

В нашей стране принята буквенно-цифровая система. В ней буквы соответствуют различным элементам, а цифры указывают на содержание соответствующих элементов. В Германии также иногда используется система, сходная по принципу с российской.

Буквенно-цифровая система имеет огромное преимущество по сравнению с другими, так как позволяет не только отличать одну марку стали от другой, но и по набору букв и цифр судить о технологических и конструкционных характеристиках.

В отечественной системе также применяются некоторые специальные обозначения:

• Стали обыкновенного качества обозначаются индексом «Ст», за которым следует номер марки. Перед ним может быть обозначена группа гарантированных свойств (механических, химсостава).
• Конструкционные качественные углеродистые стали обозначаются сотыми долями процентного содержания углерода и маркировкой степени раскисления (например, 08КП).
• Качественные углеродистые инструментальные стали обозначены индексом «У», за которым следует содержание углерода в десятых долях процента (например, У8).
• Быстрорежущие стали обозначают индексом «Р», за которым следует содержание вольфрама в процентах (например, Р18).

Очень информативна маркировка легированных сталей: для обозначения легирующих элементов применяются соответствующие буквы русского алфавита: «Х» — хром, «Н» — никель, «Т» — титан, «М» — молибден, «Ю» — алюминий, «В» — вольфрам и т. д.

При маркировке конструкционных легированных сталей в самом начале указывается содержание углерода в сотых долях процента, а при маркировке инструментальных легированных — в десятых долях процента.

Сталь 12Х18Н10Т

Сталь 12Х18Н10Т

Некоторые аналоги: S32109, X12CrNiTi18-9, SUS321, Z6CNT18-12, 321S31, X6CrNiTi18-10, X10CrNiTi18-10, X6CrNiTi18-11KT, X6CrNiTi18-10, H0Cr20Ni10Ti, 1h28N9T, 12TiNiCr180, STSF321.

Предлагаемая сталь соответствует отечественным стандартам качества и геометрии ГОСТ.

Важнейшие характеристики стали 12Х18Н10Т

Теплопроводность(Вт/мК) – 16.1;
Плотность (×1000 кг/м3) – 8;
Электрическое сопротивление (10 -9 W-м) – 720;
Предел прочности (МПа) – 515;
Относительное удлинение – 40%;
Твердость по Бринеллю –163.

Примечание. При помощи высокотемпературной термической обработки можно увеличить прочность сплава, при этом он практически не теряет пластичности.

Использование и применение стали 12Х18Н10Т

Сплав 12Х18Н10Т не обладает ярко выраженными магнитными свойствами, отличается отличными пластичными качествами, поэтому его применяют при создании изделий нестандартной или сложной формы. Кроме того, из стали 12Х18Н10Т изготавливают:

• сварную аппаратуру;
• медицинские инструменты;
• емкости для хранения жидкостей;
• электронагревательные элементы;
• печную арматуру;
• трубы различного назначения;
• оборудование для пищевой промышленности.

Использование деталей из сплава 12Х18Н10Т значительно продлевает эксплуатационный срок оборудования и машин.

Коррозийная стойкость сплава 12Х18Н10Т

Сплав плохо переносит контакт с серосодержащими и окисляющими средами. Однако он выдерживает длительное воздействие щелочных растворов, разбавленных органических кислот. Также сталь отлично зарекомендовала себя в условиях температурных скачков. Металл рекомендуется использовать там, где есть риск появления межкристаллитной коррозии.

Сварка сплава 12Х18Н10Т

Сталь отличается хорошей свариваемостью, но она немного хуже, чем у некоторых других марок (из-за добавления титана). Перед сваркой металл не нуждается в прогреве. Сплав рекомендуется сваривать газовой сваркой, с использованием электродов 347-й серии. Сваренный металл не следует использовать в сильно окисляющих средах. После сваривания швы не нуждаются в термической обработке, но их нужно очистить от окалины, а также пассировать.

Обработка стали 12Х18Н10Т

Механическая обработка. Плохо подается механической обработке, добиться зеркальной поверхности не возможно из-за добавления в сплав титана.

Пассивация. Раствор HNO3 (25%) при 20°C; специализированные пасты.

Отжиг. Рекомендуемая температура 1050°C, отжиг должен заканчиваться быстрым охлаждением изделия (на воздухе, с помощью воды). После завершения отжига рекомендуется произвести травление.

Травление. С использованием смеси азотной и плавиковой кислот, серно-азотной смеси, пасты для очистки от окалины.

Легирующие элементы стали 12х18н10т

Основные легирующие элементы представлены хромом и никелем. Они оказывают следующее воздействие:

1. Практически все распространенные нержавейки получаются при включении в состав хрома, который определяет коррозионную стойкость. Кроме этого, увеличивается способность структуры с пассивации.
2. Никель добавляется в состав для того чтобы повысить эксплуатационные качества структуры. Примером назовем то, что рассматриваемая марка хорошо прокатывается в холодном и горячем состоянии.

Другие легирующие элементы лишь незначительно изменяют эксплуатационные характеристики рассматриваемого металла. Примером можно назвать ферритные свойства, а также межкристаллическую коррозионную устойчивость, связанная с высокой концентрацией титана.

При выборе металла следует уделить внимание его физическим свойствам. Они во многом определяют область применения и его основные эксплуатационные качества

В рассматриваемом случае плотность нержавеющей стали составляет 7920 кг/м3. Довольно высокая плотность 12х18н10т определяет то, что изготавливаемые детали обладают прочностью.

К другим физическим свойствам отнесем следующие моменты:

1. Температура плавления нержавеющей стали более 1000 градусов Цельсия. Провести подобную обработку в домашней мастерской практически невозможно.
2. Коррозионная стойкость – основная причина востребованности распространенных нержавеек. Он может применяться в случае, если условия эксплуатации предусматривают воздействие повышенной влажности и химической среды.
3. Низкие магнитные свойства позволяют применять ее при изготовлении различных изделий. Они достигаются за счет добавления титана.

Коэффициент линейного расширения и коэффициент теплопроводности определяют возможность применения материала при изготовлении изделий, которые могут эксплуатироваться при воздействии высокой температуры.

Удельный вес нержавеющей стали во многом зависит от химического состава и применяемого метода обработки.

Влияние содержания углерода и легирующих элементов

На первом месте по важности стоит углерод, ведь сталь и представляет собой сплав железа и углерода. Увеличение содержания углерода влечет увеличение прочности с одновременным снижением пластичности

Он также определяет способность стали к технологической обработке (резание, свариваемость, обработка давлением).

Легирующие элементы вносятся в необходимых пропорциях в зависимости от необходимости получения тех или иных свойств. Каждый элемент обладает своими особенностями. Например, хром улучшает механические свойства, никель снижает порог хладноломкости, вольфрам и молибден способствуют увеличению теплостойкости быстрореза и т. д.

Свойства стали 12Х18Н10Т

Главные достоинства 12Х18Н10Т – это устойчивость к самопроизвольному разрушению при контакте с окружающей средой, в том числе агрессивной, криогенность, высокая пластичность и сопротивляемость ударному воздействию. Она также является жаростойкой и жаропрочной.

Нержавеющие свойства стали придает высокое содержание хрома. Никель добавляет сплаву устойчивость к разрушению также и в агрессивных средах (кислотах, щелочах, соляных растворах).

Сочетание концентраций никеля, углерода и хрома придает стали аустенитную структуру, благодаря которой она хорошо поддается и горячей, и холодной прокатке. Однако в ней присутствуют и ферриты, что обеспечивается содержанием кремния и титана.

Титан играет также важную роль в повышении сопротивления стали разрушению структуры на уровне зерна, образуя в соединении с углеродом защищающие от коррозии карбиды.

Добавление марганца уменьшает зернистость сплава, что придает ему большую прочность, твердость и податливость к обработке.

Сталь данной марки отличается также отсутствием флокеночувствительности и долгим сроком службы. Прочность ее сравнительно невелика (700-850МПа). Хорошо сваривается любыми ручными и автоматическими способами.

Влияние химсостава на свойства стали 12Х18Н10Т

Основные добавки сложнолегированной стали значительно влияют на ее свойства:

1. Хром повышает антикоррозийные качества.
2. Благодаря введению никеля, сталь входит в разряд аустенитов, и сочетает все технологические и эксплуатационные свойства нержавеющих сталей.
3. Введение в сплав алюминия, титана и кремния придает 12Х18Н10Т качества ферритной стали.
4. Титан создает карбидообразующий эффект, и предотвращает риск межкристаллитной коррозии.
5. Марганец позволяет изготавливать сталь с мелкозернистой структурой.
6. Кремний увеличивает плотность и улучшает степень текучести. В то же время он снижает уровень пластичности, что усложняет прокатку холодным способом.
7. Содержание фосфора не должно превышать 0,035 %, так как он провоцирует снижение механических свойств, что осложняет использование стали в криогенной области.

Нержавеющая сталь 12Х18Н10Т. Свойства стали 12х18н10т. Аналоги стали 12Х18Н10Т

Марка: 12Х18Н10Т Классификация: Сталь коррозионно-стойкая обыкновенная Применение: Коррозионно-стойкая сталь (нержавеющая сталь) 12Х18Н10Т (Х18Н10Т) используется для изготовления деталей, работающих до 600 °С. Сварные аппараты и сосуды, работающие в разбавленных растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей и другие детали, работающие под давлением при температуре от —196 до +600 °С, а при наличии агрессивных сред до +350 °С. Химический состав в % материала 12Х18Н10Т

C	Si	Mn	Ni	S	P	Cr	Cu	—
до 0.12	до 0.8	до 2	9 — 11	до 0.02	до 0.035	17 — 19	до 0.3	(5 С — 0.8) Ti, остальное Fe

Механические свойства при Т=20oС материала 12Х18Н10Т

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Поковки	до 1000	510	196	35	40	Закалка 1050 — 1100oC, вода,

Физические свойства материала 12Х18Н10Т

T	E 10- 5	a 10 6	l	r	C	R 10 9
Град	МПа	1/Град	Вт/(м·град)	кг/м3	Дж/(кг·град)	Ом·м
20	1.98	15	7900	725
100	1.94	16.6	16	462	792
200	1.89	17	18	496	861
300	1.81	17.2	19	517	920
400	1.74	17.5	21	538	976
500	1.66	17.9	23	550	1028
600	1.57	18.2	25	563	1075
700	1.47	18.6	27	575	1115
800	18.9	26	596
900	19.3
T	E 10- 5	a 10 6	l	r	C	R 10 9

Технологические свойства материала 12Х18Н10Т

Свариваемость:	без ограничений.
Флокеночувствительность:	не чувствительна.

Обозначения:

Механические свойства :
sв	— Предел кратковременной прочности ,
sT	— Предел пропорциональности (предел текучести для остаточной деформации),
d5	— Относительное удлинение при разрыве ,
y	— Относительное сужение ,
KCU	— Ударная вязкость , [ кДж / м2]

Физические свойства :
T	— Температура, при которой получены данные свойства ,
E	— Модуль упругости первого рода ,
a	— Коэффициент температурного (линейного) расширения (диапазон 20o — T ) , [1/Град]
l	— Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	— Плотность материала , [кг/м3]
C	— Удельная теплоемкость материала (диапазон 20o — T ), [Дж/(кг·град)]
R	— Удельное электросопротивление,

Свариваемость :
без ограничений	— сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	— сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	— для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг

Зарубежные аналоги материала 12Х18Н10Т

США	Германия	Япония	Франция	Англия	Евросоюз	Италия	Испания	Китай
—	DIN,WNr	JIS	AFNOR	BS	EN	UNI	UNE	GB
X10CrNiTi18-10
X12CrNiTi18-9
X6CrNiTi18-10

Z6CNT18-10

Z6CNT18-12

321S59

LW18

LW24

X6CrNiTi18-10

X10CrNiTi18-10

X6CrNiTi18-10KT

X6CrNiTi18-11KT

0Cr18Ni9Ti

1Cr18Ni11Ti

H0Cr20Ni10Ti

Зарубежные аналоги материала 12Х18Н10Т (продолжение)

Швеция	Болгария	Венгрия	Польша	Румыния	Чехия	Австрия	Австралия	Юж.Корея
SS	BDS	MSZ	PN	STAS	CSN	ONORM	AS	KS
Ch28N9T
X6CrNiTi18-10

KO37Ti

X6CrNiTi18-10

1h28N12T

1h28N9T

Заказать 12х18н10т

www.stalinvest.ru
