Снегоход из бензопилы Дружба: все что нужно знать для изготовления

Плюсы и минусы самодельной конструкции

Просмотрев множество фото и видео, прочитав массу отзывов, успешных рабочих моделей снегоходов с использованием бензопилы «Дружбы» можно вполне сделать вывод, что конструкция вполне эффективная. Двигатель бензопилы отличается простотой механизма, надежностью и достаточно невысокой стоимостью.

Главным достоинством самодельной модели является экономическая составляющая. В процессе конструирования применяются детали и материал, который валяется без дела где-нибудь в гараже или кладовке. Необходимый набор запчастей можно приобрести за небольшие деньги или найти бесплатно.

Также среди плюсов самодельного снегохода можно отметить:

вполне рабочая мощность полученной техники – до 4 л.с.;
компактность, небольшие габариты и масса снегохода по сравнению с заводскими аналогами;
экономичный расход горюче-смазочных материалов (ГСМ);
двигатель «Дружбы» не прихотлив в плане применения ГСМ.

Еще одним плюсом можно назвать то, что изделие, изготовленное своими руками, будет доставлять удовольствие и гордость своему владельцу

Ведь для настоящего мужчины бывает важно сделать, что-либо своими собственными руками. Он может спокойно похвастаться самоделкой друзьям и знакомым

Основным недостатком самодельного снегохода является то, что в итоге самоделка в любом случае будет уступать заводским аналогам и по мощности, и по комфорту и удобству применения.

Снегоход не способен развить высокую скорость, однако это делает его более безопасным, чем заводские снегоходы. К тому же в большинстве случаев самодельный снегоход имеет весьма непривлекательный вид.

Что потребуется во время сборки?

В первую очередь оператору необходимо внимательно изучить чертежи. Ориентируясь на них, он сможет быстро разобраться в порядке сборки и размерах каждой используемой детали.

После изучения чертежей должна быть составлена схема изготовления.

Порядок действий такой:

создание передних лыж и выбор способа их крепления;
организация методов передачи на колесо;
сварка опорной рамы;
установка необходимого для эксплуатации снегоката навесного оборудования.

Для собственноручной сборки снегохода потребуется подготовить предварительно отшлифованные металлические уголки, стяжки и распорки, листы из фанеры и стали, болтовые соединения и хомуты.

Апгрейд самодельных снегоходов

Прокатившись на собранном своими руками простом снегоходе, невозможно удержаться и от мыслей по улучшению транспорта. В первую очередь можно снизить влияние морозного ветра. Для этого обычно используют готовые обтекатели, ветровые стекла например, как у популярного Бурана:

В короткие зимние дни не раз пригодится свет от мотоциклетной или автомобильной фары. Чтобы лампа светила, потребуется генератор. Для мини-конструкций достаточно установить велосипедный генератор с приводом от редуктора мотора. Скоростные аппараты потребуют более мощного освещения.

Нет предела совершенству. Однажды собранный снегоход можно бесконечно дооборудовать все новыми приспособлениями для работы, комфорта и надежности. Немало форумов по этой теме существуют в сети, позволяя передавать свой и учитывая чужой опыт конструирования зимнего транспорта.

Источник

О двигателе

Лучше всего делать самодельный снегоход из бензопилы «Урал» или «Дружба». Хотя импортный «Штиль» тоже подойдет (правда, стоит он как 5 наших отечественных аппаратов). Итак, как сделать самодельный снегоход? Силовой агрегат необходимо закрепить на подмоторной стойке, на которую затем следует поместить бензобак. Вся эта конструкция приваривается к поперечной балке. Что же касается редуктора, то он будет развернут на 180 о в противоположную сторону и закреплен вместе с «ходоуменьшителем» на площадке двухступенчатой цепной передачи. Последняя и представляет собой всю коробку переключения скоростей.

Снегоход — Вездеход из бензопилы, велосипеда, и камер от камаза

Здравствуйте, уважаемые читатели и самоделкины! В данной статье, автор YouTube канала «KREOSAN» расскажет Вам, как они с друзьями сделали снегоход практически из мусора.

Материалы. — Камеры от колес камаза — Велосипедная рама — Пара пластиковых лыж — Редуктор от скутера Honda DIO — Двигатель от бензопилы Урал-2 — Цепи — Пара звездочек — Бачок бензобака — Два колеса от инвалидной коляски — Ось с подшипниками — Стальная бочка 200 литров — Брезентовая лента.

Инструменты, использованные автором. — Болгарка — Сварочный аппарат — Гаечные ключи.

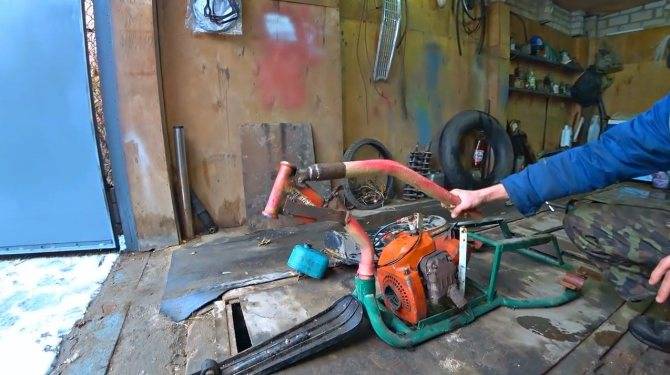

Процесс изготовления. Рамп у ребят уже практически готова, в ее переднюю часть нужно будет установить двигатель от бензопилы Урал-2.

Установить мягкое сидение.

Так как нужно будет увеличивать тягу — нужно будет взять понижающий редуктор от скутера Honda DIO.

Самое интересное — колеса по диаметру идеально подходят к старой 200-литровой бочке. Ее предварительно разрезали на секции.

А затем прижмут брезентовой лентой камеру к бочке и накачают.

В результате получаются вот такие огромные колеса.

Взяли переднюю часть от велосипеда, приварили к раме, и получился руль.

Колеса сделаны съемными, для удобства перевозки.

Ну и напоследок совсем по глубокому снегу, и на крутую горку.

Спасибо авторам за простую, но очень прикольную идею для зимних развлечений!

Всем хорошего настроения, удачи, и интересных идей!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Устройство бензопилы Дружба

Бензопилы советской марки Дружба начали выпускаться в 1955 году. Они характеризовались улучшенной, как для того времени, конструкцией. Преимущества заводского устройства и главные отличия инструментов Дружба от тогдашних аналогов заключались в высокой плотности установленных деталей и свободному доступу к главным из них. Это значительно упрощало самостоятельный ремонт техники бренда Дружба и позволяло устанавливать новые запчасти даже в полевых условиях.

Основа штатной конструкции бензопил Дружба заключалась в тяговитом и оборотистом двигателе. Мощность силового агрегата зависела от модификации бензоинструмента. Устаревшие модели, как бензопила Дружба-2 , комплектовались двигателями с большим объемом цилиндра, но с меньшей мощностью. В отличие от них современные модификации оснащены экономичными ДВС с меньшими объемами встроенных цилиндров, но с более высокими мощностными параметрами.

В устройстве старых модификаций не предусматривались некоторые функции, которыми оснащены практически все современные модели. К примеру, бензопила Дружба-4 не укомплектована антивибрационной системой, механизмом облегченного запуска или узлом газораспределения. Тем не менее даже эти модели сегодня активно используются опытными садоводами и вальщиками.

Привод старых модификаций марки Дружба включал редуктор , который играл основную роль в работе всего механизма. Элемент требовал постоянной смазки, которая облегчала его работу и не допускала перегрева при работе под повышенными нагрузками. В комплектацию новых бензопил Дружба редуктор не входит. Вместо него в заводское оснащение бензоинструментов включено зажигание, состоящее из барабана, возвратной пружины и 6-зубой ведущей звезды.

Для обработки древесины все модификации марки Дружба комплектуются режущими органами, состоящими из увеличенной шины и заостренной цепи. Они адаптированы для эксплуатации в сложных погодных условиях, поэтому могут выдерживать интенсивный нагрев и охлаждение без риска деформации и потери режущих свойств. Смазка гарнитуры в устаревших модификациях марки Дружба производилась вручную – чаще всего для этого использовалось отработанное масло. Производить эту процедуру требовалось примерно 1 раз на каждый час активной работы. В современных бензопилах этого бренда предусмотрена автоматическая смазка шины и цепи. Для этого в заводское устройство каждой модели включена масляная помпа.

Бензопилы производства марки Дружба комплектуются прочными корпусами. В устаревших моделях корпуса изготовлены из стали – это делало цепные инструменты более тяжелыми и неудобными в эксплуатации. Еще одна типичная проблема тех модификаций заключалась в своеобразном исполнении рукояток. Они располагались сверху, что позволяло распиливать древесину только в поперечном направлении. Современные бензопилы этого бренда лишены старых недостатков. В комплектацию каждой из них входят ударостойкий пластиковый корпус и эргономично расположенные прорезиненные рукоятки.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

одногусеничная (2 лыжи спереди, 1 гусеница сзади);
двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

Двигатель.
Система питания.
Система впрыска масла.
Трансмиссия.
Ходовая часть.
Рулевое управление.
Корпус.
Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Хорошо подходят такие модели, как Дружба, Урал и Штиль.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

способность работать при низких температурах;
высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Самодельный снегоход: технология сборки

Подробных конструкторских чертежей и специальных технологических карт для производства самодельного снегохода не существует. Каждый вид имеет свою особенность. Поэтому можно рассмотреть основные моменты сборки снегоходного устройства.

На первоначальном этапе необходим каркас будущего транспортного средства. Рамы для лонжерона можно изготовить из двух стальных уголков размером 50х36 мм и двух стальных листов (каждая толщиной по 2 мм). Для придания жесткости будущему транспортному средству края металлических пластин отгибаются под углом в 90º .

Принципиальная схема коммутатора системы зажигания снегохода.

Теперь необходимо выполнить по два сквозных технологических отверстия (под приводной вал гусеницы в передней и задней частях снегохода, под осевые направляющие зубчатой передачи колес гусеницы). Натяжное устройство лонжерона должно монтироваться на обеих сторонах. На нижней раме привариваются дополнительные усилительные кронштейны, которые должны располагаться равномерно между собой.

Ось опорных катков монтируется с нижней стороны паза. Катки располагаются на 5 осях. Каждый каток необходимо «обуть» в резину. Всего получается при установлении в шахматном порядке 18 катков. Если нет возможности изготовить катки самостоятельно, то можно использовать с картофельного сортировочного агрегата. Кстати, оси катков можно позаимствовать оттуда же. Концы осей следует немного отпустить, для того чтобы можно было нарезать резьбу под М10. Между катками на оси надеваются дюралюминиевые втулки, которые можно изготовить из трубы подходящего диаметра.

Каждая ось кронштейна фиксируется гайкой и контргайкой. Все оси работают как дополнительные поперечины для усиления рамы, при всем этом удерживают лонжерон на некой дистанции между собой. Иных фиксирующих деталей усиления задней и передней частей нет.

Металлические уголки 30х30 мм, приваренные к лонжерону, послужат стойками снегохода. Трех стоек будет вполне достаточно для крепления редуктора бензопилы. Сюда же монтируется промежуточный вал цепной передачи. Между задней и средней частями портала устанавливается ящик. Можно использовать простой ящик для зимней рыбалки. Он послужит сидением для водителя. Передняя часть рамы соединяется с траверсой переднего моста. В этом качестве можно использовать водопроводную трубу диаметром не менее 30 мм. На концах привариваются дополнительные втулки для лыжного руля.

Конструкция снегохода своими руками.

Моторный подрамник крепится в середине балки. Все сборочные детали собираются из труб. В соединительных стоечных местах приваривается стальная косынка. Это придаст конструкции прочностные характеристики и сделает ее более жесткой.

Самодельный снегоход из бензопилы должен быть оборудован гусеницами. Эту технологическую часть конструкции можно взять со старого снегохода «Буран». Для нормальной работы его тракт следует немного укоротить, приблизительно на 500 мм, и места разрыва сшить транспортерной лентой. Колеса для зубчатой передачи делаются из капронового листа в 15 мм.

Вал привода делается из металлического трубного проката диаметром в 28 мм. На него же вправляется круглый фланец с технологическими отверстиями для зубчатых колес. Концы приводного вала необходимо развальцевать и впрессовать туда цапфы-наконечники. Они должны быть проточены под установочные шариковые подшипники. Левый наконечник делается несколько короче правого. Более длинная часть необходима для проточки шпоночного паза, которая послужит для фиксирования ведомой звезды 2 ступени цепной передачи.

Систему рулевого управления в самодельные снегоходы можно применять из старых мотоциклов или мопедов. Главное условие: он должен иметь трехрычажное управление. Манетка на правой стороне руля будет служить вместо педали газа. Устанавливать тормозную систему для такой конструкторской самоделки не обязательно. Хотя все зависит от желания и способностей мастера. Система тормозов значительно осложнит техническую часть сборочного процесса и увеличит общую массу конструкции. Двигатель на самодельный снегоход можно взять от бензопилы «Урал» или «Дружба».

Самодельный мотобуксировщик из бензопилы: чертежи, фото

Мотобуксировщик, сделанный из бензопилы «Урал»: подробное описание самоделки с чертежами, фото и видео.

Автор самоделки, большой любитель зимней рыбалки, чтобы добраться по реке до дальних рыболовных мест, он решил собрать себе простой мотобуксировщик из бензопилы и подручных материалов.

Для сборки использовались материалы:

Старая бензопила «Урал».
Пара штампованных дисков от «ВАЗ».
Куски от б/у гусеницы снегохода.
Полуось от «Москвич».
Подшипники 205.
Фланцы.
Трубы.
Звёздочки и цепь.

Конструкция довольно проста, и состоит из пары колёсных дисков, размещённых на одной оси, к оси приварена звёздочка для цепной передачи крутящего момента.

По центру на ось одет кусок трубы на паре подшипников. На трубе приварены крепления для двигателя и рукоятки.

Здесь применена цепная передача, сделан понижающий редуктор, на ведущую звезду бензопилы подошла цепь от мотоцикла ИЖ, ведомая звезда на 54 зуба от кроссового мотоцикла.

Снегоход в разобранном виде, на колёсных дисках сделаны снегозацепы из деревянных брусков и кусков гусеницы.

Конструкция мотобуксировщика разборная, двигатель и колёса закреплены болтами, что удобно при перевозке его в автомобиле.

Уже на месте, конструкция быстро собирается в рабочее состояние. Самодельный мотобуксировщик развивает скорость до 40 км/ч, при этом расход топлива составляет чуть больше 1 литра на 10 км. С помощью такой самоделки, можно быстро по льду и снегу, добраться до места зимней ловли рыбы.

В этом видео, автор демонстрирует свой мотобуксировщик сделанный своими руками.

Время на изготовления снегохода своими руками

Время, которое придется потратить для конструирования самодельного снегохода с применением бензопилы «Дружба», напрямую зависит от выбранного чертежа и схемы. Для ускорения процесса можно подобрать на просторах интернет в качестве основы уже имеющуюся рабочую модель. В таком случае можно использовать имеющиеся замеры и чертежи. При разработке собственного варианта на это придется потратить дополнительное время.

Большую роль во временных затратах будет играть имеющийся набор комплектующих, материала и инструментов. Также немаловажную роль имеют ваши слесарные и конструкторские навыки. Плюс ко всему прочему время зависит от места работы. Понятно, что в оборудованной всем необходимым мастерской дело пойдет гораздо быстрее. При благоприятном стечении обстоятельств, возможно, вполне управится за пару дней.

Подвеска

Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке. Для ее изготовления нужно подготовить:

Для ее изготовления нужно подготовить:

шасси;
два рычага;
связующие рельсы;
шарниры.

После подготовки можно приступать к изготовлению подвески:

Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
С задним рычагом поступают аналогичным образом.
Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
Между рычагами подвески расположить крепление двух силовых элементов.

Для крепления подвески используют стяжки рычагов.

Изготовление культиватора из бензопилы «Урал»

Покупать мотокультиватор с целью обработки небольших придомовых участков в большинстве случаев неоправданно. Ведь помимо него, так или иначе, придется приобретать навесной инвентарь. Не нужно также забывать, что некоторые магазинные варианты довольно требовательны к маслам и топливу. В таком случае можно изготовить мотокультиватор из бензопилы своими руками. Самодельные агрегаты, также как и их дорогостоящие аналоги, состоят из таких элементов:

Двигателя;
Топливного бака;
Рамы;
Промежуточного вала.

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
К верхним поперечным уголкам рамы прикрепите мотор;
Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.

Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.

Что можно сделать из бензопилы Дружба своими руками?

В народе большой популярностью пользуется не только сама бензопила Дружба, но и самоделки из нее. Давайте рассмотрим, какие самоделки из бензопилы Дружба можно изготовить в домашних условиях, и что для этого может потребоваться.

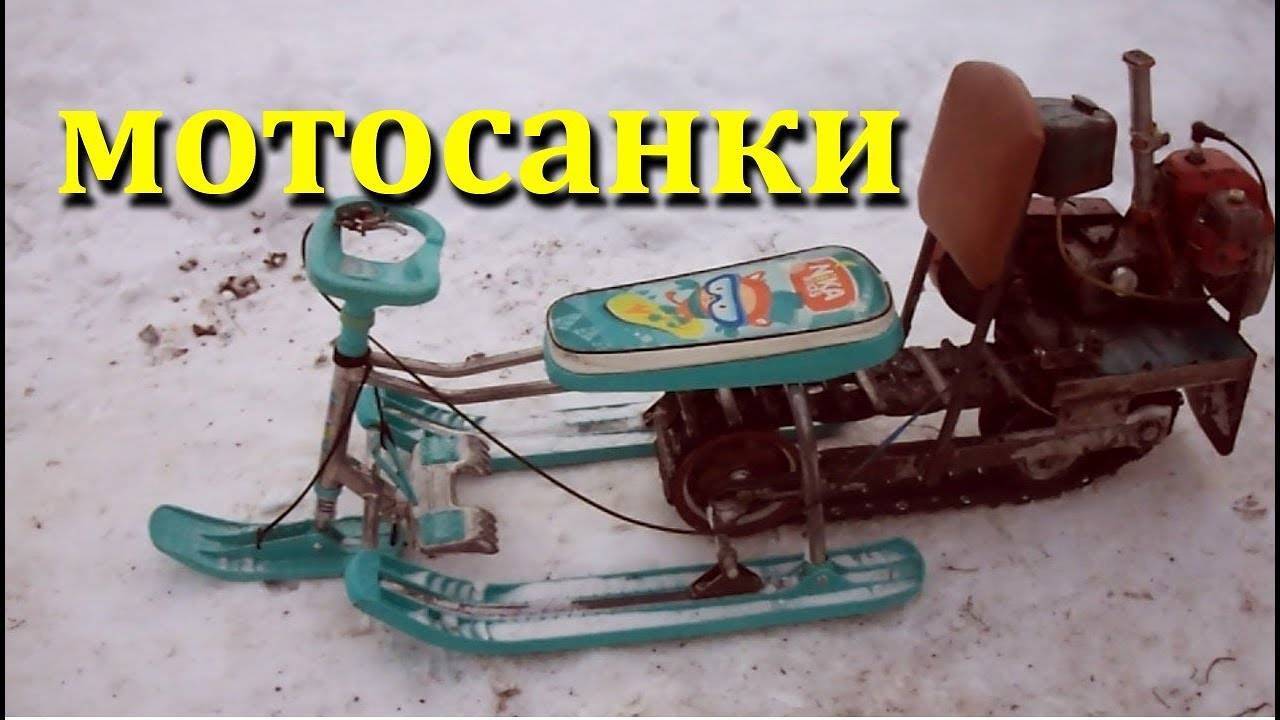

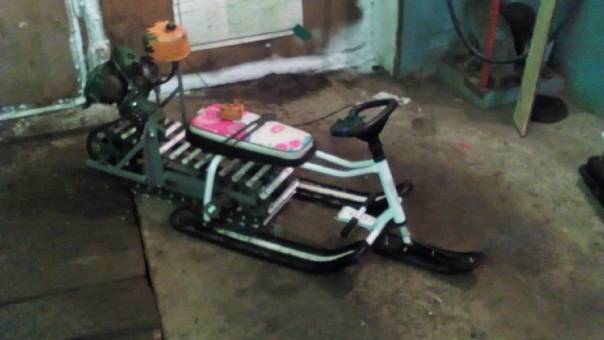

Снегоход своими руками из бензопилы Дружба

Для изготовления снегохода на основе бензопилы Дружба, в первую очередь, необходимо подготовить и внимательно изучить чертежи. Имея под рукой схему, вы будете понимать, ы какой последовательности следует устанавливать детали агрегата, и выполните работу в разы быстрее.

В конструкцию снегохода из бензопилы Дружба должна входить прочная выносливая рама, на которой будут крепиться гусеницы, мотор и органы рулевого управления. Помимо гусениц для передвижения агрегату требуются полозья, рычаги сцепления и газа. Из-за того, что у бензопилы отсутствует трансмиссия, на снегоход из бензопилы Дружбы можно установить центробежное сцепление.

С целью повышения удобства при передвижении на снегоход нужно установить амортизаторы. В качестве «донора» органов рулевого управления можно задействовать старый велосипед или, еще лучше, мопед. Его руль следует переделать таким образом, чтобы ось по центру руля поворачивала лыжи снегохода.

Лебедка из бензопилы Дружба

Для собственноручного изготовления лебедки потребуется привод от бензопилы Дружба. Чем выше мощность мотора инструмента, тем лучше будет тяговое усилие лебедки. Этот показатель также можно в разы увеличить посредством применения дополнительного блока.

В конструкции лебедки также должны присутствовать ремни, крюки и отводной блок. Все перечисленные элементы крепятся при помощи мощных анкерных болтов.

Самодельная пилорама из бензопилы Дружба

Для изготовления этой конструкции из бензопилы Дружба потребуется прочная стальная рама, к которой посредством жесткого соединения крепится пила. Посередине рамы напротив бензопилы нужно закрепить направляющие в виде рельс, по которым древесина будет поступать к шине и цепи бензопилы Дружба.

Готовая конструкция может распиливать толстые бревна на 3–4 продольных части. Преимуществом такой пилорамы станет ее компактность и экономичность.

Лодочный мотор из бензопилы Дружба

Для самостоятельного изготовления этого агрегата потребуется шнек, на конце которого будут крепиться винты. Для передачи крутящего момента от мотора бензопилы Дружба на шнек потребуется редуктор. Передаточное число редуктора должно составлять 2:1.

Готовый агрегат способен разгонять лодку с двумя взрослыми пассажирами до скорости 20 км/ч. Расход топлива, при этом будет составлять не более 1 л/ч.
