Инструкция по ремонту карбюратора Дружба-4

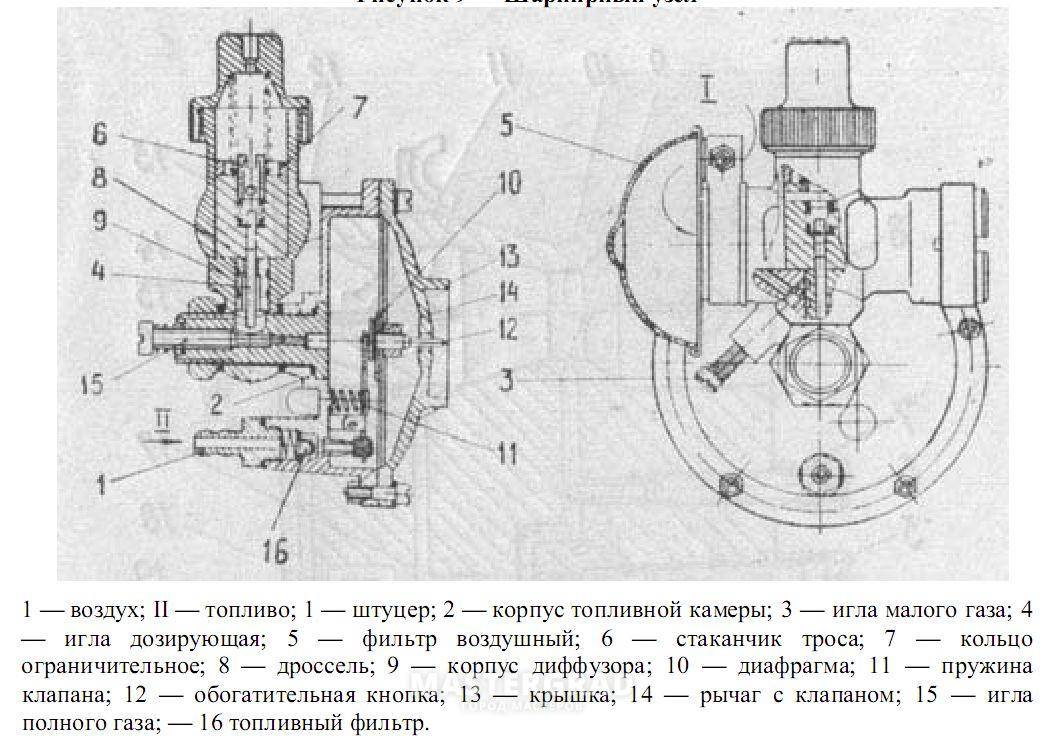

Самые частые причины выхода из строя карбюратора КМП-100:
- Загрязнение топливных и воздушных каналов, отверстий жиклера.
- Потеря герметичности.
- Выход из строя мембраны – разрыв, потеря эластичности и т.п.
В первом случае карбюратор разбирают. Детали раскладывают на чистой ткани, запоминая, какая откуда. Корпус и детали промывают в бензине. Каналы и отверстия жиклеров продувают и промывают.
Герметичность восстанавливают, разобрав карбюратор, меняя прокладки или используя бензостойкий герметик.
При выходе из строя мембраны её меняют на новую.
У бензопилы Дружба-4 бак вынесен на ручки, имеет кран с фильтром, которые могут забиться. Нужно снять топливный шланг со штуцера карбюратора и убедиться, что бензин течет в полной мере.
Такой карбюратор ремонту уже не подлежит. лучше заменить на новый
Почему переливает
При лишнем количестве топлива в камере сгорания может быть залита свеча зажигания, исчезнет искра и двигатель не заведется.
Если двигатель все же завелся, двигатель не может развить обороты, потому что не хватает кислорода для сгорания топлива.
Если перелив небольшой и двигатель работает, то будет лишний расход топлива.
Вторая причина – выход из строя мембраны и клапана, связанного с ней. Сломанные мембрана и клапан не регулируют поток топлива, и оно поступает с излишком.
Эксплуатация, обслуживание и ремонт
Чтобы обеспечить бесперебойную работу пилы, ее необходимо периодически настраивать. Прилагаемая к технике инструкция по эксплуатации описывает особенности настройки модели. Неправильная настройка приведет к разбалансировке работы узлов.
Как отрегулировать карбюратор
Сбои происходят, когда поступает недостаточно или слишком много топлива, а также если нарушаются пропорции при смешивании горючего с воздухом.
Регулировка карбюратора проводится так:
- Регулирующий топливо винт сначала поворачивают до упора, а затем назад (против часовой стрелки) на 1,5-2 оборота.
- Заводят двигатель, прогревают его 1-2 минуты и поворотами винта Т в ту или иную сторону добиваются его устойчивой работы на максимальных оборотах. Цепь на холостом ходу не должна перемещаться по шине.
- Проверяют и при необходимости уплотняют соединение карбюратора с цилиндром.
Проще отрегулировать карбюратор, пользуясь тахометром, но в домашних условиях работу двигателя в большинстве случаев настраивают на слух. Когда и количественная, и качественная подача топлива в норме, мотор не перегревается, не захлебывается, работает ровно, без резких звуков. При настройке винты поворачивают медленно, без рывков.
Как выставить зажигание
Стабильную работу двигателя обеспечивает правильно отрегулированное зажигание — бензопила Дружба 4 в этом случае будет потреблять минимальное количество топлива. Зажигание пилы происходит благодаря магнето при помощи зажигательной свечи и специального провода.
Чтобы отследить качество искры для зажигания бензопилы, свечу кладут на корпус цилиндра и дергают стартер. Если свеча в рабочем состоянии, между электродами будет проскакивать искра. Слабая искра не вызовет воспламенение топлива, такую свечу надо заменить.
Контактное зажигание бензопилы лучше заменить на электронное. Это избавит от постоянных проблем с его регулированием. Надо следить за тем, чтобы винты крепления катушки зажигания не ослабевали.
Основные неисправности и их устранение
Если знать, почему происходит сбой в работе инструмента, можно самостоятельно отремонтировать его в домашних условиях.
Когда двигатель бензопилы Дружба 4 заводится и глохнет, причины могут быть такие:
- Не хватает топлива в бензобаке. Надо долить смесь согласно прилагаемой к инструменту инструкции.
- Произошло забрызгивание свечи топливом. Это не дает образоваться искре. Свечу надо вынуть, просушить, прокалить на газовой горелке.
- Плохой контакт между свечей и проводом. Это происходит из-за увеличенного зазора (больше 0,5 мм) между наконечником свечи и проводом. Свечи надо отчистить от нагара проволочной щеткой, продувая воздухом. Периодически их надо менять.
Если происходят сбои в работе двигателя на холостых оборотах, ремонт бензопилы Дружба 4 сводится к следующему:
- замене топливной смеси с уменьшением количества масла;
- чистке воздушного фильтра и глушителя (из-за его засорения двигатель работает, но не развивает обороты);
- проверке топливопровода и замене при необходимости трубки.
Если снизилась скорость реза, шину «водит», обратите внимание на остроту зубьев пилы. Хорошо заточенная цепь важнее сильного двигателя
Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском
Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи
Лучше всего сдавать ее мастеру на заточку или применять станок с поворотным заточным диском. Скос лезвия пилы Дружба на нижней кромке составляет 45°, а на боковой — 60°. Высота ограничительных выступов относительно зубьев цепи должна быть одинаковой и проверяться через 3-4 заточки цепи.
Причины, по которым пила Дружба не заводится, могут быть следующими:
- Топливная смесь не соответствует инструкции по ремонту и эксплуатации модели.
- Заводской брак. Ремонт проводится в гарантийной мастерской.
При сборке, даже если детали садятся с натяжкой, нельзя применять силу, например, стучать по ним молотком. Заменив изношенные элементы, можно восстановить работоспособность бензопилы или продлить ее ресурс.
Техника безопасности
Несомненно, важно выбрать качественную и практичную бензопилу, обладающую рядом дополнительных функций, но это первой дело, так как немаловажным является умение пользоваться ею и знать определенные правила ее эксплуатации. Ниже в данном пункте вы сможете ознакомиться со всеми нюансами правильного использования этого инструмента, дабы предотвратить несчастные случаи с вами или окружающими вас людьми. Итак, запомните что:
Итак, запомните что:
- прежде чем начинать работу с бензопилой необходимо внимательно прочитать приложенную к инструменту инструкцию;
Ознакомиться со схемой
- ни в коем случае нельзя проводить манипуляции с техникой такого рода, если вы чувствуете себя уставшим, либо принимали какие-либо лекарства, алкоголь, или просто на просто плохо себя чувствуете. Так как такой инструмент очень опасен, и работать с ним нужно с полной сосредоточенностью;
- так же немаловажным является защита вашего тела при работе. Для этого одевайте специальную одежду непосредственно перед эксплуатацией пилы. Это могут быть специализированная обувь, головной убор, очки и прочие;
- работа должна производиться посредством задействования обеих рук. Пила должна находиться в правильном положении.
- несущая передняя дуга рядом с тормозом должна быть удержана левой рукой, а правая должна держать рукоятку, находящуюся в части управления газом. Это правило относится так же к левшам безоговорочно;
- так же не забывайте, что работу нужно производить исключительно чистыми руками, на них не должно быть остатков масла либо смеси (топливной);
- процесс пиления должен производиться в таком положении, чтобы ваше тело отходило чуть в сторону от пилы. Это поможет вам обезопасить себя от травмы, если вдруг произойдет обратный удар;
- переносить инструмент нужно исключительно с зажатым в сторону глушителя тормозом от вас. Не лишним будет просто заглушить инструмент в тот момент, когда вам нужно перейти на иной место для работы. И запомните, что перевозить бензопилу нужно только с применением специализированных ножнов;
- так же нельзя производить пиление в положении поднятых рук, то есть так чтобы пила находилась ваше ваших плеч;
- при работе с пилой нужно выбирать такую поверхность, чтобы вы твердо могли на ней стоять. То есть не эксплуатируйте инструмент на лестнице или дереве, тем более, если вы не обладаете специальными навыками.
- Запомните, что при работе нужно придерживаться все предписанных пунктов, о которых гласит инструкция по эксплуатации бензопилы дружба 4 и бензопилы «Дружба – 2», и тогда ваша работа будет не только практичной, но и безопасной.
Ремонт бензопилы дружба.
У бензопилы «Дружба» существуют несколько стандартных поломок, которые можно устранить даже самому, не обращаясь за помощью к мастеру. К таким поломкам относится контактное зажигание и регулировка карбюратора. В большинстве случаев ремонт бензопилы дружба можно осуществить самостоятельно.
У «Дружбы» контактное зажигание очень чувствительно к различным маслам и маркам бензина. Многим владельцам данной техники это доставляет много проблем и неприятностей. Элементы контактного зажигания у бензопилы не подлежат ремонту. Если в вашей бензопиле стоит старое контактное зажигание, то лучше его заменить на электрозажигание
Оно не требует регулировки, а поэтому и уменьшает затраты на содержание «Дружбы».
При намокании свечей в бензопиле стоит обратить внимание на карбюратор – значит, что он переливает. Устранить это проблему можно, слегка подогнув внутрь бензиновый клапан
При этом количество топлива, поступающего в камеру сгорания, значительно ограничится, и перелива на свечи не будет.
Нужно научиться регулировать карбюратор бензопилы «Дружба» самостоятельно, не обращаясь каждый раз к мастеру. Для этого проводим последовательность действий: закрутить до упора топливный винт, отвинтить его строго на три оборота; воздушный винт закрутить до упора и отвинтить на два оборота. Скорей всего понадобится уплотнение соединения карбюратора с цилиндром для того, чтобы не возникало «подсоса» воздуха, ведь его появления может стать причиной неработоспособности пилы. Переходную муфту можно обернуть полоской тонкой жести или уплотнить с помощью герметика.
Основные технические характеристики
Бензопила Дружба-2 относится к бытовому классу пил и отлично подходит для решения повседневных задач фермеров, дачников, а также людей, проживающих в собственном доме. При этом многие строители и лесозаготовители используют в качестве профессионального инструмента.
Двухтактный бензиновый двигатель Дружба 2, оснащенный 45 см3 цилиндром, способен выдавать 2,2 кВт. Частота вращения составляет 8 700 об/мин.
Объем топливного бака, в который рекомендуется заливать только бензин 92 марки и масло для двухтактного мотора, составляет 550 мл, а объем масляного бака равен 260 мл.
Длина режущей шины равна 45 см, что позволяет без особых проблем, как осуществить санитарную и декоративную обрезку кустарника, так и произвести распил больших в диаметре деревьев.
Отличительной чертой, существенно выделяющей Дружбу 2 от предыдущих модификаций этой модели бензопилы, является наличие цепного тормоза. При отскоке или обрыве этот защитный механизм сразу же остановит цепь.
Сюда же стоит добавить наличие амортизаторов из резины, снижающих вибрационную отдачу, а также автоматическую систему смазывания цепи. Все это делает бензопилу Дружба 2, бензоинструментом с отличными эксплуатационными характеристиками. При этом вес самой пилы составляет всего 4,5 кг.
Бензопила Дружба-4: инструкция по ремонту и замене запчастей своими руками

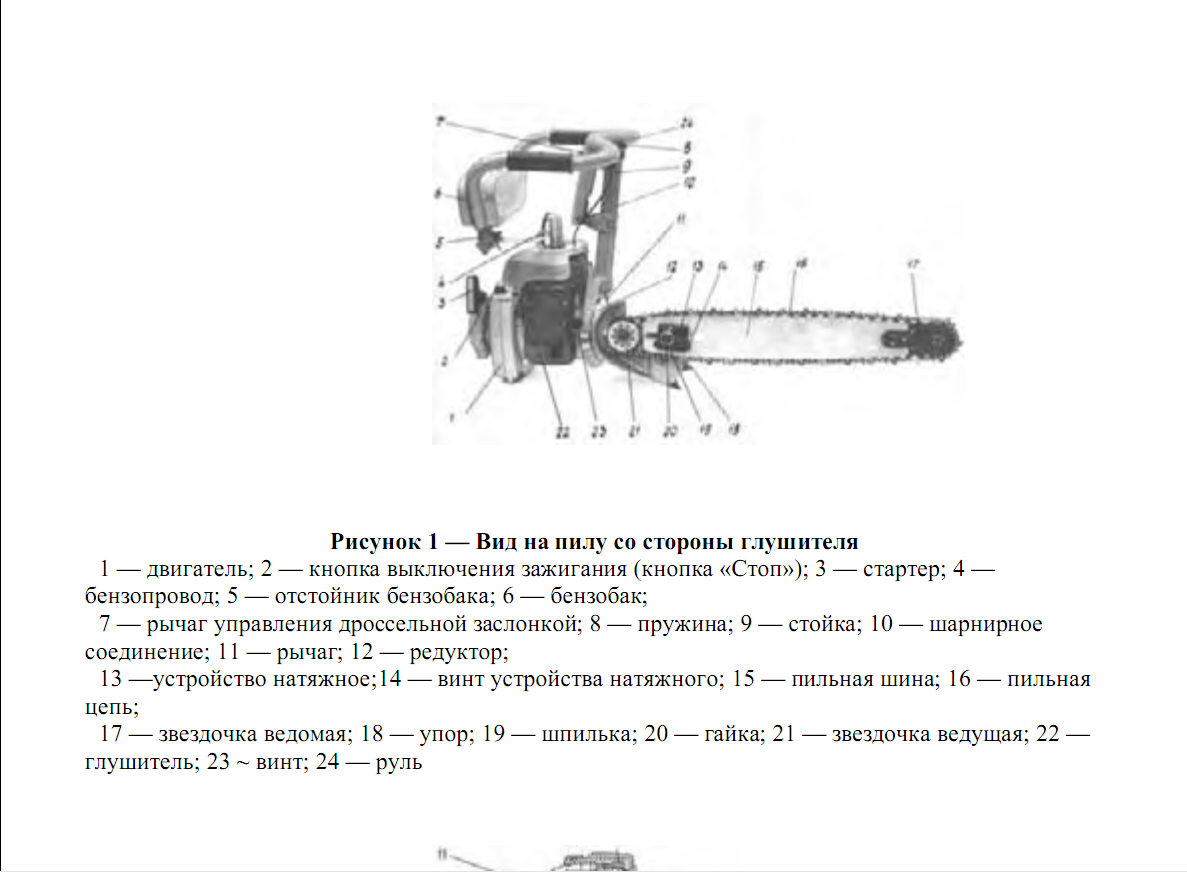

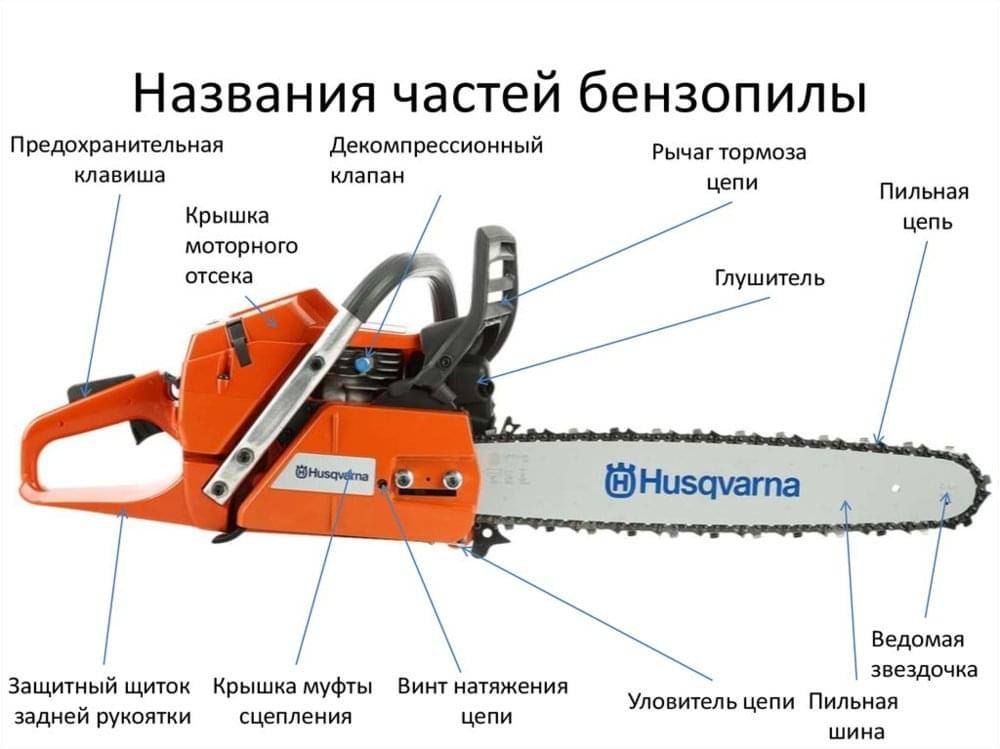

В состав бензопилы «Дружба-4М Электрон» входит:
- двигатель;
- редуктор;
- рама;
- пильный аппарат, включающий пильную шину, натяжное устройство и пильную цепь4
- съемный стартер;
- система питания;
- смазочная система пильного аппарата.
С целью понижения шума при выпуске отработанных газов и для гашения искр, в комплектацию двигателя входит глушитель. Следует отметить, что запчасти на данную модель найти достаточно легко, поэтому самостоятельный ремонтне вызывает сложностей. Поломки бензопилы условно подразделяются на следующие группы:
- проблемы со смазочной системой;
- проблемы с любыми узлами двигателя;
- поломка самого двигателя;
- проблемы с контактным зажиганием;
- полоски в прочих узлах.
Краткая инструкция по ремонту:
- если не запускается двигатель, то следует проверить наличие топлива в баке и топливной камере, наличие искры между электродами свечей зажигания, а также убедится в отсутствии нарушений изоляции;
- перебой в работе двигателя часто бывает вызван попадание в топливную смесь воды и не герметичностью цилиндровых соединений;
- быстрый перегрев и потеря мощности двигателя наблюдаются при бедной рабочей смеси, неотрегулированном карбюраторе и не приработанном двигателе;
- перегрев редуктора чаще всего бывает вызван недостаточным количеством смазки.
Все проблемы, связанные с получение недостаточно ровного пила, тяжестью распиливания и получением нехарактерных размеров опилок, связаны с цепью бензопилы.
Обзор модельного ряда
Все выпускавшиеся бензопилы Дружба оснащались мотором МП-1 с воздушным охлаждением; воздух подавался маховиком, на котором выполнены лопатки. Для питания использовали карбюратор с диафрагмой, который обеспечивал подачу смеси независимо от положения инструмента. Высокая мощность и вес оборудования ограничивали сферу использования инструмента, который поставлялся в лесозаготовительные предприятия. Для работы силового агрегата использовалась смесь бензина и масла для двухтактных двигателей (которое заменялось моторным М8).
Дружба 2
Ранний образец пилы, оснащенный мотором мощностью 3 л.с. Рукоятки, изготовленные из стальной трубы, прикручены болтами к картеру маховика двигателя. В конструкции не предусмотрены демпфирующие прокладки в точках крепления мотора, тормоз цепи. Смазка инструмента производится вручную, централизованная подача жидкости не установлена. Выпуск инструмента продолжался несколько лет, после чего на смену пришли бензопилы с усовершенствованной конструкцией.
Дружба 4
Рукоятка закреплена на отдельном литом хомуте, надетом на картер мотора. Объем двигателя МП-1 остался прежним (94 см³), но доработка схемы газораспределения и установка модернизированного карбюратора повысили мощность до 4 л.с. Также возросло допустимое количество оборотов (до 5200 в минуту), при этом масса инструмента осталась неизменной (12,5 кг). Система смазки цепи на заводе не устанавливалась, владельцы впоследствии самостоятельно дорабатывали инструмент.
Дружба 4-А
Недостатки, выявленные в процессе промышленной эксплуатации ранних моделей пил Дружба, привели к созданию очередной модификации 4-А. В конструкцию ввели систему подачи масла на полотно (самотеком), стали использоваться усиленные подшипниковые опоры коленчатого вала. На бензопиле появился аварийный тормоз, который включается при разрыве цепи. Двигатель оснастили улучшенным карбюратором КМП-100 и модернизированным магнето. Мощность и остальные технические характеристики пилы остались неизменными.
Дружба-4А-Электрон
Для повышения эксплуатационных характеристик на пиле установили транзисторный блок зажигания, который обеспечивал устойчивое искрообразование. Мотор стал запускаться при низкой температуре воздуха без предварительного прогрева. Остальное устройство инструмента изменений не претерпело.
Дружба 4М Электрон
Модификация Дружба М получила блок автоматической смазки рабочей цепи. Доработкам подверглись демпфирующие элементы, на рукоятках стали применяться резиновые накладки с увеличенной толщиной стенки. Для подготовки рабочей смеси используется мембранный карбюратор КМП-100У, подача топливной жидкости осуществляется самотеком. Вес gbks составляет 12,5 кг; для валки деревьев применяется шина длиной 450 мм.
Дружба-5Э
Бензопила отличается применением двигателя с повышенной до 5 лошадиных сил мощностью. В конструкции применена коническая главная пара, позволившая передавать возросший крутящий момент и одновременно снизившая до 11,7 кг вес оборудования. Точки крепления силового агрегата к раме оборудованы резиновыми втулками, снизившими уровень вибраций при работе. Введена система автоматической смазки цепи при помощи помпы, подающей жидкость из отдельного бачка.
Дружба-Алтай
Пила представляет собой установку 4М, собранную на производственной площадке завода «Сибприбормаш» (Алтай). Оборудование оснащалось модернизированным карбюратором КМП-100У и бесконтактной системой зажигания. Для подачи топлива применен насос. Внешних отличий оборудование не имеет, кроме применения защитного кожуха для воздушного фильтра. Бензопила отличается улучшенными характеристиками запуска. Выпуск изделий прекратился во второй половине 90-х гг.
Дружба 60
Пила оснащена двухтактным одноцилиндровым двигателем с мощностью 3 л.с. при рабочем объеме 94 см³. Применен тросовый стартер с принудительным возвратом шнура на катушку, регулятор частоты вращения вынесен на правую рукоятку. Для привода цепи применен редуктор с передаточным числом 0,319. Крутящий момент от коленчатого вала передается к шестерням автоматической центробежной муфтой, требующей регулировки в процессе эксплуатации.
Что можно сделать из бензопилы Дружба своими руками?
В народе большой популярностью пользуется не только сама бензопила Дружба, но и самоделки из нее. Давайте рассмотрим, какие самоделки из бензопилы Дружба можно изготовить в домашних условиях, и что для этого может потребоваться.

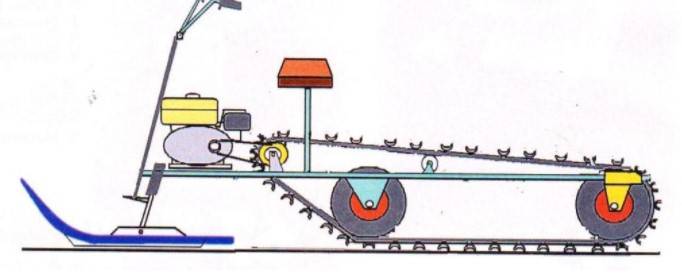

Снегоход своими руками из бензопилы Дружба
Для изготовления снегохода на основе бензопилы Дружба, в первую очередь, необходимо подготовить и внимательно изучить чертежи. Имея под рукой схему, вы будете понимать, ы какой последовательности следует устанавливать детали агрегата, и выполните работу в разы быстрее.
В конструкцию снегохода из бензопилы Дружба должна входить прочная выносливая рама, на которой будут крепиться гусеницы, мотор и органы рулевого управления. Помимо гусениц для передвижения агрегату требуются полозья, рычаги сцепления и газа. Из-за того, что у бензопилы отсутствует трансмиссия, на снегоход из бензопилы Дружбы можно установить центробежное сцепление.
С целью повышения удобства при передвижении на снегоход нужно установить амортизаторы. В качестве «донора» органов рулевого управления можно задействовать старый велосипед или, еще лучше, мопед. Его руль следует переделать таким образом, чтобы ось по центру руля поворачивала лыжи снегохода.
Для собственноручного изготовления лебедки потребуется привод от бензопилы Дружба. Чем выше мощность мотора инструмента, тем лучше будет тяговое усилие лебедки. Этот показатель также можно в разы увеличить посредством применения дополнительного блока.
В конструкции лебедки также должны присутствовать ремни, крюки и отводной блок. Все перечисленные элементы крепятся при помощи мощных анкерных болтов.
Самодельная пилорама из бензопилы Дружба
Для изготовления этой конструкции из бензопилы Дружба потребуется прочная стальная рама, к которой посредством жесткого соединения крепится пила. Посередине рамы напротив бензопилы нужно закрепить направляющие в виде рельс, по которым древесина будет поступать к шине и цепи бензопилы Дружба.
Готовая конструкция может распиливать толстые бревна на 3–4 продольных части. Преимуществом такой пилорамы станет ее компактность и экономичность.
Для самостоятельного изготовления этого агрегата потребуется шнек, на конце которого будут крепиться винты. Для передачи крутящего момента от мотора бензопилы Дружба на шнек потребуется редуктор. Передаточное число редуктора должно составлять 2:1.
Готовый агрегат способен разгонять лодку с двумя взрослыми пассажирами до скорости 20 км/ч. Расход топлива, при этом будет составлять не более 1 л/ч.
Первая модель бензопилы Дружба была разработана в 1953 году, а выпущена в 1955 г. Производились они на машиностроительных заводах в городах Бийске и Перми. Все модели этих бензопил имеют двухтактный одноцилиндровый двигатель с воздушным охлаждением и карбюратором. Благодаря удобной конструкции и высокой производительности Дружба до сих пор пользуется спросом, причём в рабочем состоянии находятся и пилы первых моделей. Основное предназначение бензопилы Дружба – валка леса и распиловка брёвен.
Как отрегулировать карбюратор на бензопиле Дружба-4
Регулировка карбюратора бензопилы Дружба-4 требуется, когда двигатель начинает работать некорректно – глохнет на холостых, при подаче газа не набирает обороты, «проваливается».
Для доступа к регулировочным винтам карбюратора КМП-100 не надо снимать крышку корпуса, они всегда открыты и доступны. На корпусе карбюратора нет маркировки винтов, как на современных бензопилах. Первый винт, который находится ближе к цилиндру, регулирует подачу топлива на малых и средних оборотах. Второй винт – главный, он регулирует подачу топлива на максимальных оборотах
Необходимые инструменты
Для работы требуется отвертка (минус). При желании можно использовать электронный тахометр. Он покажет число оборотов до и после регулировки.
Общий алгоритм регулировки
Карбюратор регулируют разными способами. Самая простая и эффективная – текущая регулировка в процессе работы.
Много бензина – закручивают
- Двигатель прогревают в течении 5-10 мин.
- Если в режиме «газ на всю» двигатель работает как на холостых (не развивает обороты из-за излишка бензина в топливно-воздушной смеси), второй (дальний от цилиндра) винт закручивают по часовой стрелке на 1/4 оборота.
- Если двигатель стал работать лучше, закручивают ещё по 1/4 оборота. Если двигатель начинает глохнуть при подаче газа на всю, винт откручивают назад.
Мало бензина – откручивают
Если двигатель глохнет в режиме «газ на всю» (мало бензина в топливно-воздушной смеси) регулировку начинают с того, что второй винт, наоборот, откручивают на 1/4 оборота и тестируют работу двигателя. Если стало лучше, откручивают ещё, до тех пор, пока двигатель не начнет «захлебываться» и работать как на холостых при полном газе. Тогда винт закручивают назад.
После регулировки второго винта проверяют, как работает двигатель на переходе от холостых оборотов к средним и максимальным. Если есть провалы, откручивают на 1/4 оборота первый винт и тестируют изменения в работе двигателя.
В итоге оптимальный режим работы двигателя находится путем такого пробного регулирования.
Регулировка холостого хода на бензопиле Дружба-4 выполняется с помощью винта, расположенного на ручке газа. Его положение определяет, насколько сильно приоткрыта дроссельная заслонка в карбюраторе на холостом режиме.
Холостой ход регулируют, исходя из двух требований:
- Двигатель не должен глохнуть.
- Цепь не должна прокручиваться.
Возможна регулировка в другой последовательности. Винты сначала закручивают до конца, затем выкручивают на 0,5 – 3 оборота (в разных источниках указывают разное число оборотов).
На видео показан простой и понятный процесс регулировки карбюратора КМП-100 на бензопиле Дружба-4 из положения винтов «закручены полностью, а потом вывернуты»:
Для новичков рекомендуем посмотреть более подробное видео про регулировку карбюратора КМП-100У бензопилы Дружба-4. Автор видео рассказывает все что пригодится, и все что нужно знать. Прям целое пошаговое руководство от А до Я.
Пошаговый алгоритм
- Откручиваем винт крепления.
- Снимаем топливный шланг.
- Откручиваем верхнюю крышку заслонки.
- Снимаем карбюратор.
- Снимаем крышку мембраны для регулировки уровня. Нужно открутить 6 винтов по кругу.
- Половиним корпус и оцениваем состояние мембраны, она должна быть целой – это главное, трещины, задиры, порывы не допускаются.
- Оцениваем работоспособность механизма отвечающего за работу клапана.
- Продуваем все отверстия, очищаем от мусора если он есть.
- Выставляем уровень регулируя высоту язычка, он должен находится на одной грани с корпусом.
- Если все сделано правильно, то приложив, например линейку, вы увидите, что язычок и грани корпуса находятся на одном уровне.
- Выкручиваем винт с иглой из центрального жиклера и оцениваем ее состояние, чистим все от грязи, если есть, продуваем в любом случае. Винт расположенный выше, на фото его также видно, отвечает за холостой ход, его также нужно выкрутить, оценить состояние и продуть воздухом.
- На этом чистка закончена, собираем все в обратной последовательности и ставим карбюратор обратно на бензопилу.
- Не забываем поставить на место воздушный фильтр и перед запуском подкачать топливо.
- Пробуем заводить бензопилу.
Возможные нюансы и проблемы
В любом случае, заворачивая винты до упора, надо запоминать число сделанных оборотов для каждого винта. Это даст возможность вернуться к исходной регулировке, если вдруг бензопила, отрегулированная по рекомендациям, не заведется совсем.
Что можно сделать из бензопилы Дружба своими руками?
В народе большой популярностью пользуется не только сама бензопила Дружба, но и самоделки из нее. Давайте рассмотрим, какие самоделки из бензопилы Дружба можно изготовить в домашних условиях, и что для этого может потребоваться.
Снегоход своими руками из бензопилы Дружба
Для изготовления снегохода на основе бензопилы Дружба, в первую очередь, необходимо подготовить и внимательно изучить чертежи. Имея под рукой схему, вы будете понимать, ы какой последовательности следует устанавливать детали агрегата, и выполните работу в разы быстрее.
В конструкцию снегохода из бензопилы Дружба должна входить прочная выносливая рама, на которой будут крепиться гусеницы, мотор и органы рулевого управления. Помимо гусениц для передвижения агрегату требуются полозья, рычаги сцепления и газа. Из-за того, что у бензопилы отсутствует трансмиссия, на снегоход из бензопилы Дружбы можно установить центробежное сцепление.
С целью повышения удобства при передвижении на снегоход нужно установить амортизаторы. В качестве «донора» органов рулевого управления можно задействовать старый велосипед или, еще лучше, мопед. Его руль следует переделать таким образом, чтобы ось по центру руля поворачивала лыжи снегохода.
Лебедка из бензопилы Дружба
Для собственноручного изготовления лебедки потребуется привод от бензопилы Дружба. Чем выше мощность мотора инструмента, тем лучше будет тяговое усилие лебедки. Этот показатель также можно в разы увеличить посредством применения дополнительного блока.
В конструкции лебедки также должны присутствовать ремни, крюки и отводной блок. Все перечисленные элементы крепятся при помощи мощных анкерных болтов.
Самодельная пилорама из бензопилы Дружба
Для изготовления этой конструкции из бензопилы Дружба потребуется прочная стальная рама, к которой посредством жесткого соединения крепится пила. Посередине рамы напротив бензопилы нужно закрепить направляющие в виде рельс, по которым древесина будет поступать к шине и цепи бензопилы Дружба.
Готовая конструкция может распиливать толстые бревна на 3–4 продольных части. Преимуществом такой пилорамы станет ее компактность и экономичность.
Лодочный мотор из бензопилы Дружба
Для самостоятельного изготовления этого агрегата потребуется шнек, на конце которого будут крепиться винты. Для передачи крутящего момента от мотора бензопилы Дружба на шнек потребуется редуктор. Передаточное число редуктора должно составлять 2:1.
Готовый агрегат способен разгонять лодку с двумя взрослыми пассажирами до скорости 20 км/ч. Расход топлива, при этом будет составлять не более 1 л/ч.
Модели и их описание
Бензопилы «Дружба» сегодня имеют почти такую же конструкцию, как и первые модели. Доработке подверглись отдельные детали
Обратив внимание на название, вы сможете увидеть цифры, которые указывают на мощность. Например, если перед вами бензопила «Дружба 2», это указывает на то, что ее мощность равна 2 л
с.
У первых моделей ручки фиксировались на крышке вентилятора, позже их стали крепить к хомуту, соединяющему мотор и редуктор. До 80-х гг. выпускались модели с маркировкой 4 А. В них были карбюратор марки КМП-100 и контактное магнето. Впервые у этих устройств начали использовать автоматическое смазывание цепи. Позже это устройство было снято с производства, вместо него начали выпускать агрегат с электронным зажиганием под названием «4А-Электрон».
В 90-х гг. прежний карбюратор заменили на новый — КМП-100У. Пилу начали называть «Дружба-4М», дополнительно оснастили ее обновленными цепями. На основе бензопилы разрабатывалась пила «Урал», которая имела более выдающиеся характеристики
Подобную конструкцию имеет одна из последних моделей – «Дружба 5Э».Если вас заинтересовали бензопилы «Дружба», то вы должны обратить внимание на маркировку, к которой в конце может быть прибавлена буква Э или слово «Электрон». Это говорит о том, что агрегат имеет систему электронного зажигания
Обзор модельного ряда первых советских бензиновых пил “Дружба”
Первые цепные пилы “Дружба” не отличались особой эргономичностью и безопасностью, однако были востребованными и пользовались спросом не только на территории Советского Союза. У них не было цепного тормоза, виброгасящей системы, смазки цепи. Все что у них было — большой вес (более 13 кг) и высокая мощность. Эти мотопилы эксплуатировались на лесоповалах, так как основным их назначением было и остается валка деревьев и резка бревен разной толщины. Итак, Советский МашПром выпустил следующие модификации цепных пил “Дружба”:
- Бензопила “Дружба 2”.
- Цепная бензопила “Дружба 4”.
- “Дружба 4-А”, цепная мотопила.
- Модернизированная пила «Дружба-4А-Электрон».
- Бензопила “Дружба 4М Электрон”.
- “Дружба-5Э”, бензопила.
- “Дружба-Алтай” цепная бензопила.
- Бензиномоторная пила “Дружба 60”.
Рассмотрим подробнее каждую модификацию этих легендарных пил:
Бензопила “Дружба 2”
Эта цепная пила получила прочный алюминиевый корпус и оборудована двухтактным одноцилиндровым двигателем внутреннего сгорания мощностью 2200 Вт, или 2,99 лошадиных сил. Запуск бензопилы ручной, от пускового тросика. Массивные рукоятки крепятся к вентилятору, виброгасящие демпферы, смазка цепи и тормозная система еще отсутствуют. Остановить бензопилу можно было лишь одним способом — перекрыв подачу топлива в двигатель. Длина пильной шины достигала 45 см. Массивный внешний вид и солидный вес бензопилы (12,5 кг), а также недоработки, касающиеся безопасности были стимулом к новым разработкам.
Бензопила ДРУЖБА 2
Технические характеристики бензопилы “Дружба 2”:
| Параметры и характеристики | «Дружба-2» |
| Мощность устройства | 2,2 кВт |
| Показатели частоты вращения | 3200 об/мин |
| Наличие автоматической цепной смазки | Отсутствует |
| Наличие электронного зажигания | Отсутствует |
| Объём бака смазочной системы | 240 мл |
| Длина шины | 45 см |
| Вес агрегата | 12,5 кг |
| Габаритные размеры | 46х50х86,5 см |
Цепная бензопила “Дружба 4”
Изменения коснулись внешнего вида пилы, теперь рукоятки крепятся не к вентилятору, а к хомуту, объединяющему редуктор и двигатель. Масса бензопилы осталась прежней — 12,5 кг. Увеличилась мощность двухтактного ДВС до 4-х лошадиных сил. На фото показана эта модель, мы видим два независимых узла, объединенных вместе хомутом: мотор и пильный агрегат. Шина длиной 45 см. Модель универсальная, выполнить ремонт можно было даже в полевых условиях.
Цепная бензопила “Дружба 4”
Характеристики двигателя:
- марка и модель: МП-1 (одноцилиндровый, карбюраторный, двухтактный, воздушное охлаждение);
- рабочий объем: 94 куб. см.;
- мощность: 4 л.с. (2,94 кВт.);
- максимальные обороты коленвала: 5200 об/мин;
- система смазки: бензин с маслом;
- система соединения с пильной гарнитурой: фланцевое соединение фиксируемое хомутом.
“Дружба 4-А”, цепная мотопила
В конструкцию были внесены изменения — встроена система подачи смазки на пильную цепь, что продлило ресурс гарнитуры. Производитель усилил подшипник коленвала, снабдил бензопилу “Дружба 4А” аварийным тормозом, срабатывающим при обрыве цепи. Еще две инновации: контактное магнето и улучшенный карбюратор КМП-100.
Дружба модель 4А
Модернизированная пила «Дружба-4А-Электрон»
Мощность бензопилы осталась неизменной — 4 л. с., модернизация коснулась системы зажигания — впервые цепная пила была оборудована зажиганием электронного типа. Маслонасос, тормоз цепи и карбюратор остались неизменными. Пильная шина 45 см.
