Как сделать наковальню из рельсы своими руками

Как сделать наковальню из рельса

Домашняя наковальня из куска рельса. Как ее сделать самому своими руками.

У меня была потребность в маленькой наковальне. Иногда я делаю стальные цветы и тому подобное, поэтому я использовал очень странные методы и стучал по всему найденному металлу. Наконец я решил сделать хороший инструмент для этого. Эта наковальня в основном для этого использования. Конечно, у нее будет много других применений.

Материал – 200 мм (8 “) длинный кусок железной дороги, который я нашел некоторое время назад.
Инструменты:
40 и 80 зернистых дисков (используются немного оба, можно использовать еще).
Для подставки: топор, дрель, молот.

В качестве подставки я использовал кусок бревна. Листовой металл толщиной 2 мм, винты и две детали длиной 150 мм из стойки. L-профиля 30 x 20 мм покрыты слоем льняного масла. Угловая шлифовальная машина. (850 Вт 125 мм). 2-миллиметровый отрезной круг (используется 2 + старые остатки в первую очередь) 8-миллиметровый шлифовальный круг. стальная щетка (колесо).

Шаг 1: Видео

Видео показывает процесс. Больше фотографий, начиная с шага 2.

Электроника для самодельщиков в китайском магазине.

Шаг 2: Грубое формирование …

Форма для наковальни у меня в голове, у меня было довольно точное представление о том, какие формы мне нужны, поэтому я придумал ее, следуя этой идее.

Грубая обработка с помощью грубого шлифовального круга, и когда форма приближается к желаемой. Сглаживание. Поскольку эта наковальня в основном предназначена для создания круглых или рифленых предметов, мне не понадобится очень длинный «острый край». Итак, я сделал это в задней части. Отшлифовать и использовать прямой угол, чтобы проверить, когда поверхность прямая.

Затем удалите ржавчину стальной щеткой. (это может быть сделано в первую очередь, лично я оставляю ржавчину на своем месте как можно дольше, потому что это дает небольшую защиту поверхности).

Шаг 4: Стойка – основание

Для стенда я использовал кусок из бревна. Дерево сосновое, я его в прошлом году упал, оно было не совсем сухим, но достаточно.

Я очистил бревно и выровнял концы с помощью угловой шлифовальной машины с помощью откидного диска. Затем я вырезал «хомуты» из стального листа толщиной 2 мм, просверлил в нем отверстия и прикрепил хомуты к бревну с помощью винтов. Я отрезал лишний и забил гладкий шов.

Шаг 5: Подсоединение наковальни к подставке

Для соединения наковальни с подставкой я использовал два отрезка длиной 150 мм L-профиля 20 х 30 мм. Я скопировал форму с наковальни, сделал надрезы и отшлифовал с помощью угловой шлифовальной машины. Просверлил отверстия и прикрутил «держатели» к бревну с помощью длинных винтов. Затем я вбил «пальцы» в наковальню. Результат был очень крепким. Наконец смазали подставку льняным маслом.

Закончено! Источник

Что нужно для кузни – инструмент, оборудование, приспособления, место

Минимум, без которого даже не начать

Чтобы хоть как-то минимально начать заниматься кузнечным делом, осваивать его и работать с металлом, первое, без чего не обойтись – это сварочный аппарат. Трансформатор пойдет, инвертор еще лучше. Это как минимум.

Упростит жизнь также болгарка (еще называют УШМ (угловая-шлифовальная машина), отрезная машинка), она значительно упростит жизнь начинающего кузнеца.

Также нужен из инструмента в первую очередь – молоток. Какой же кузнец без молотка. Тут комментарии излишни. Просто надо приобрести молоток.

Также понадобится какой-то металл для работы. Если средства позволяют, можно покупать сортовой металлопрокат на металлобазе или в строительных магазинах, а если денег мало или нет, можно использовать различный металлолом. Где вы его будете брать, в данной статье рассматривать не будем.

Что можно сделать сначала

Имея сварочный аппарат, можно сделать наковальню. Например, такую, как на видео ниже. Здесь использовался кусок рельса, стальные уголки, куски арматуры и еще какие-то железки.

Обратите внимание, на наковальне уже есть подкладной инструмент- вилка. Сварить такую тоже не сложно, если есть болгарка и сварочник. Если сварить еще в дополнение к этой вилке так называемую “мартышку” (см

фото ниже), то уже можно заниматься холодной ковкой. То есть, что-то подбить, подогнуть молотком вы уже сможете, а также сможете заниматься гибкой на вилке “мартышкой”

Если сварить еще в дополнение к этой вилке так называемую “мартышку” (см. фото ниже), то уже можно заниматься холодной ковкой. То есть, что-то подбить, подогнуть молотком вы уже сможете, а также сможете заниматься гибкой на вилке “мартышкой”.

Мартышка и подкладная вилка

Вот еще один вариант наковальни самоделки от адвоката Егорова.

Далее, используя то, что есть, уже можно сварить горн. Вот, например такой как на видео ниже. Более подробно и с картинками об изготовлении этого горна рассказано в этих статьях: часть 1 и часть 2. Добавим лишь, что не обязательным, но очень желательным (облегчающим процесс сборки деталей для резки и сварки) является инструмент клещи зажимные (плоскогубцы сварщика).

Имея все вышеописанное, дальше вы сможете сделать клещи, подкладной инструмент, обжимки и прочие приспособления, инструмент и приобрести оборудование для кузнеца, о которых есть и еще будет немало статей на нашем сайте kovka-svarka.net.

Место для кузницы

Где можно сделать кузницу – почти где угодно. Нельзя только в квартире. Если у вас есть гараж, можно в гараже. Если у вас есть частный дом или дача, можно в сарае. Можно даже просто на улице. Но только соблюдайте правила пожарной безопасности. Все таки кузнечное дело связано с высокой пожарной опасностью. Подробнее о требованиях к месту для кузни тут.

План- схема кузницы для тех, кто хочет самостоятельно заниматься ковкой

Конечно, план-схема кузницы, предложенный в данной статье, это лишь один из множества вариантов планировки, и не под каждые условия и обстоятельства он подойдёт. Но этот план (схема) рабочий, это реальная кузница и в ней работают реальные кузнецы. Как видно на фото.

Итак, вот сама схема. Для рассмотрения в полном имеющемся масштабе, щелкайте по фото плана схемы.

Выбор сварочного аппарата, кабель для сварочника и держатель электрода

Кузница дома– минимальные требования к постройке.

Устройство кузницы

Как сделать кузницу в домашних условиях.

Рубрика статей: Кузница

Все статьи про оборудование для кузницы

Двусторонняя наковальня из рельсы своими руками

Материалы
— Обрезок рельсы — Лист фанеры — Клей столярный или ПВА — Саморезы по дереву — Болты с гайками и шайбами — Две шпильки-шурупа — Кусочек стальной полосы — Две ручки — барашка — Масло для пропитки древесины, грунтовка.
Инструменты, использованные автором
— Наждачная бумага.

— Циркулярная пила — Торцовочная пила — Сверлильный станок, шуруповерт — Нейлер (он же гвоздомет) — Сверла Форстнера — Фрезер — Орбитальная шлифовальная машинка — Ножовка — Ленточная пила — Сварочный аппарат — Рулетка, карандаш — Струбцины — Гаечные ключи

Процесс изготовления Итак, как обычно, для начала автор начинает свою работу с разметки. В данном случае он размечает будущий шаблон из куска фанеры. Причем размечает на одном шаблоне обе стороны профиля рельсы.

При помощи ленточной пилы вырезает ненужные части трафарета по разметке.

Затем проверяет плотность посадки шаблона на рельс с двух сторон.

Выставив упор циркулярной пилы на нужное расстояние, распускает лист фанеры на полосы.

Затем, по ширине шаблона нарезает полосы на одинаковые прямоугольные заготовки.

Далее размечает по шаблону каждую из заготовок.

При помощи шуруповерта со сверлом Форстнера вырезает по 3 отверстия в заготовках.

Теперь в каждой заготовке из фанеры вырезает на ленточной пиле «профиль».

Затем совмещает заготовку с шаблоном, фиксирует гвоздями при помощи нейлера.

Переворачивает полученный «бутерброд» шаблоном вниз. Срезает ненужное при помощи фрезера, используя прямую фрезу с упорным подшипником.

Затем, отфрезеровав все заготовки, зачищает отфрезерованные края наждачной бумагой.

Надевает все заготовки на рельс, проверяет грани.

На торцовочной пиле отрезает края заготовок, делая их более удобной формы.

Промазывает первую заготовку клеем, укладывает следующую, фиксирует нейлером. Затем усиливает соединение саморезами. Повторяет до полной сборки по длине рельсы.

Вот такой торт наполеон получился. Стив зажимает его струбцинами и ждет пока клей высохнет.

Обрабатывет внутренние стороны наждачной бумагой, надев ее на обрезок кругляка.

Все плотно садится с обеих сторон рельсы.

Но неровности на гранях, конечно же, имеются. Ведь идеально повторить каждую заготовку очень сложно.

Стив решает задачу выравнивания очень оригинально. Для начала он фиксирует заготовку между двумя брусками при помощи длинных струбцин. Получается нечто похожее на раму.

А вот тут неожиданный момент. У автора похоже нет фрезерного стола или фуганка

Но это не важно. Он выравнивает грани основы наковальни при помощи циркулярной пилы

Да, как на фрезерном столе.

Очень даже зачетно получилось выровнять все стороны.

Шлифует грани, используя орбитальную машинку.

Теперь нужно создать прижимную пластину. Отрезает части заготовки от стальной полосы ленточной пилой.

Приваривает детали, выравнивает края на точильном станке.

Сверлит отверстия в стальных заготовках.

В соответствии с отверстиями пластин — сверлит так же и в основании.

Первую пластину зажимает саморезами с одной стороны основания.

С другой стороны закручивает две шпильки-шурупа.

Пропитывает поверхности основания грунтовкой.

После высыхания защитного покрытия, устанавливает рельс на свое место.

Надевает прижимную пластину на шпильки, и зажимает барашками.

Все, инструмент готов!

Теперь можно использовать его по прямому назначению.

Спасибо автору за оригинальную идею наковальни, и ее исполнение. Весьма удобно иметь в распоряжении две различные поверхности для работы. Да и сталь у такой наковальни должна выдержать весьма серьезные испытания. А большая площадь поверхности основания поможет распределить энергию удара.

Связь с опытом

Чтобы починить предметы либо совместить чары, вам необходим опыт. Чем мощнее магия, участвующая в ковке, тем высшим уровнем опыта вы должны обладать. Материалы, использующиеся при ковке, значения не имеют. Следует отметить, что объединение может быть недоступным, если для создаваемых предметов нужно свыше 40 уровней (этого ограничения нет в творческом режиме). Еще одним следствием «переноса» чар является то, что при создании более мощного предмета в первом слоте и менее сильного во втором, вы потратитесь гораздо меньше. Например, если вы совмещаете поврежденный меч с Остротой I в 1 слоте и точно такое же оружие с Остротой IV во 2-м, то будет совершен перенос Остроты IV. Если же наоборот, тогда будет произведен лишь ремонт. Эта особенность сохраняется и при объединении предметов с различными видами чар.

Типы и виды наковален

Виды наковален, их форма и вес могут существенно различаться.

Их разделяют на несколько категорий по указанным выше критериям, а именно:

безрогие – массивные инструменты с большим весом, значение которого находится в интервале 96 – 210 кг;
однорогие – располагают только одним конусовидным рогом, их вес варьируется от 70 до 210 кг;
двурогая наковальня – устройство массой от 100 до 270 кг;
однорогая консольная;
шпераки – мини наковальни весом до тридцати килограмм.

Выбор наковальни для ручной ковки делают исходя из работ, которые планируется выполнять. Более тяжелые модели отлично подойдут в работе с габаритными и массивными заготовками. Простые, более легкие варианты с одним рогом хороший выбор в работе с малогабаритными конструкциями.

Легкие модели подойдут для мелких работ дома. Если необходимо сделать какую-либо самоделку, лучшего варианта не найти.

Важным критерием является и тип выполняемых работ. Тут следует решить, какой вариант подойдет лучше: двурогая или однорогая модель. Кроме того наковальни могут иметь дополнительные элементы, например, тиски, позволяющие выполнять работы в одиночку.

Стоит обращать внимание на наличие отверстий, используемых для размещения молотков, кувалды. Небольшие по размеру и весу шпераки широко используются в ювелирном деле

В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий

Небольшие по размеру и весу шпераки широко используются в ювелирном деле. В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий.

Чертеж наковальни для изготовления своими руками.

Достаточно часто приспособления для выполнения ювелирных работ производятся по индивидуальному заказу. Они располагают различными функциональными элементами, необходимыми в решении определенных задач.

Иногда одной наковальни может оказаться мало. В больших мастерских целесообразно иметь в наличии два варианта приспособлений: одно стационарное, а второе переносное.

Не стоит забывать и о правильной установке. От этого напрямую зависит качество работы

Невзирая на все, данное приспособление обладает немаленьким весом, его установке следует уделить должное внимание

Падение и опрокидывание – частые проблемы, возникающие вследствие неправильного монтажа. Кроме того, подставка должна выполнять свои прямые функции: помимо надежной фиксации приспособления необходимо обеспечение гашения ударов молотом.

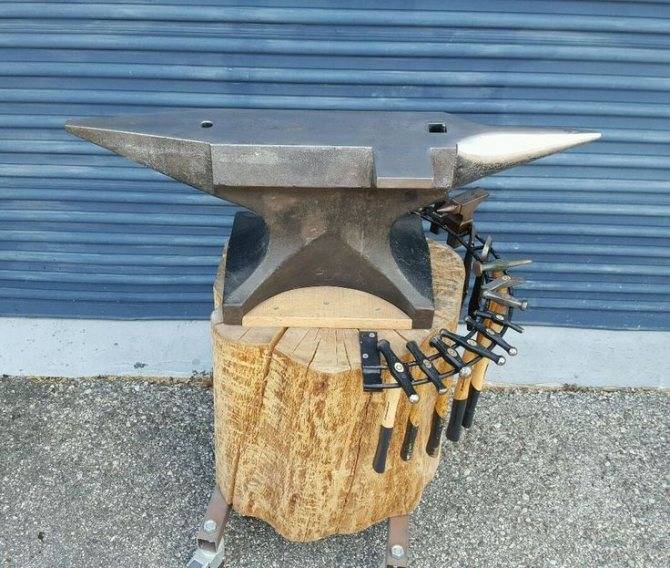

Деревянный чурбак – наиболее часто используемый тип подставки. Его диаметр обычно колеблется в пределах от 500 до 600 мм. Используются твердые породы дерева. К ним относятся дуб, береза, ясень и др.

Высота монтажа определяется ростом мастера. Чтобы деревянная подставка не создавала дополнительных ненужных вибраций, ее закапывают в яму глубиной более полуметра. Дно ямы утрамбовывают песчаной подкладкой.

Важно, чтобы стул был установлен горизонтально. Данный параметр легко проверяется с помощью уровня

Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством

Его можно сделать, например, из рельса, швеллера или двутавровой балки

Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством. Его можно сделать, например, из рельса, швеллера или двутавровой балки.

Такие приспособления, сделанные собственными руками, прослужат не один десяток лет. Однако не стоит думать, что они способны полноценно заменить настоящий, профессиональный инструмент. Ручные наковальни не позволят сделать работу такого же качества, как производственные модели.

В таком случае важно понимать: заводской вариант, произведенный по технологии литья, будет существенно лучше самоделок. В его конструкции имеются все необходимые составляющие с закаленной поверхностью

Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке

Заводская модель прослужит довольно долго

Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке. Заводская модель прослужит довольно долго.

Подставка под наковальню

Те, кто занимаются кузнечным делом знают, как важно иметь качественную наковальню. Так же, немаловажно, и качественная правильная подставка под наковальню

Во время работы на наковальню и затем на подставку передается большая нагрузка. Правильно изготовленная подставка гасит удары. Многие используют в качестве основания пенек, но автор-самодельщик решил пойти другим путем.

Инструменты и материалы: -Деревянные бруски; -Фанера; -Рулетка; -Карандаш; -Циркулярная пила; -Клей по дереву; -Молоток; -Гвозди; -Шуруповёрт; -Шурупы; -Шпильки с резьбой и болтами; -Профильная труба; -Сверлильный станок; -УШМка; -Песок; -Перфоратор;

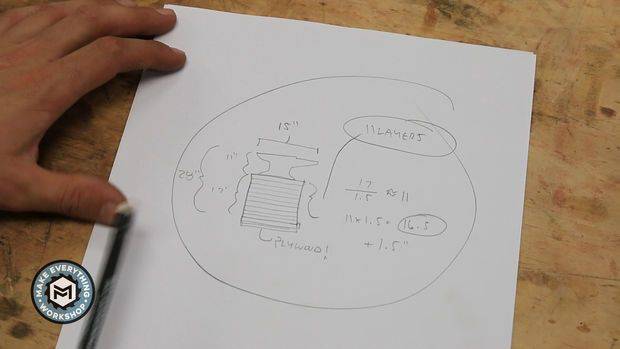

Шаг первый: эскиз При правильной установки наковальни её высота должна соответствовать расстоянию от пола до пальцев руки в расслабленном состоянии. При высоте наковальни в 30 см, высота подставки, у автора, получилась 43 см. Таким образом высота наковальни, установленной на подставку, 71 см. Низ опоры сделан из двух слоев 2 см фанеры. Бока и верх изготовлены из брусков.

Шаг второй: бруски С помощью пилы автор нарезает нужное количество брусков. Длинна брусков 40 см. Шаг третий: фанера Вырезает два квадрата из фанеры 40*40 см. Наносит на поверхность фанеры клей и склеивает квадраты. Для фиксации скрепляет фанеру шурупами. Шаг четвертый: сборка Дальше автор собирает подставку. По периметру фанерного квадрата закрепляет бруски. Каждый слой брусков промазывает клеем и фиксирует шурупами. Шаг пятый: крепление Крепиться наковальня будет с помощью двух отрезков профильной трубы, зафиксированных на двух шпильках. Установив верхнюю часть подставки намечает места под шпильки.

Сверлит в брусках отверстия под шпильки. В двух отрезках профильной трубы, по центру, сверлит отверстия под шпильку. Шаг шестой: песок Для того что бы опора гасила удары пустое пространство необходимо заполнить песком. Заполняет внутреннюю часть подставки песком. Утрамбовывает песок с помощью дощечки закрепленной на зубиле перфоратора. Шаг седьмой: верхняя часть На шпильки накручивает гайки. Устанавливает шпильки в бруски. Бруски шурупами прикручивает к опоре. Верхнюю часть, что бы была возможность добавить песок, автор не проклеивал. Шаг восьмой: установка наковальни Устанавливает наковальню на подставку. Закрепляет наковальню. Обязательно устанавливает под гайку гровер. Обрезает лишнюю часть шпилек. Шаг девятый: место хранения инструмента Для хранения молотков автор закрепил на подставке полочку. Подставка под наковальню готова.

Весь процесс изготовления подставки можно посмотреть на видео. Источник (Source)
