Пескоструй своими руками из газового баллона: схема, видео

Безопасность при работе

Работать с устройством необходимо только в удаленном от жилого помещения месте. Работа аппарата может навредить хозяйственным птицам и животным, а также людям, находящимся вблизи, поэтому для работы потребуется наличие специальной одежды. Для этого можно использовать:

Шлем или щиток для защиты головы;
Цельный комбинезон или другая плотная одежда;
Плотные штаны;
Прочные перчатки;
Ботинки.

При проведении работ желательно использовать респиратор или шлем с пелериной и наддувом. Неправильный расчет при сборке оборудования может привести к разрыву емкости, клапана и непредвиденным травмам. Поэтому к этому пункту необходимо подходить особенно внимательно. Открытые участки тела должны быть обязательно закрыты плотным материалом из ткани или резины.

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

газовый баллон из-под пропана или фреона;
мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
шаровые краны, регулирующие подачу воздуха и абразивного песка;
фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
тройник с резьбой, маркированной «ДУ 15»;
резиновый двухметровый рукав диаметром 14 мм;
шланг сечением 10 мм, длиной не менее 5 метров;
5-метровый газовый рукав, диаметр которого 10 мм;
зажимы и фитинги для шлангов, лучше взять с запасом;
сопло;
пескоструйную насадку для компрессора;
фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

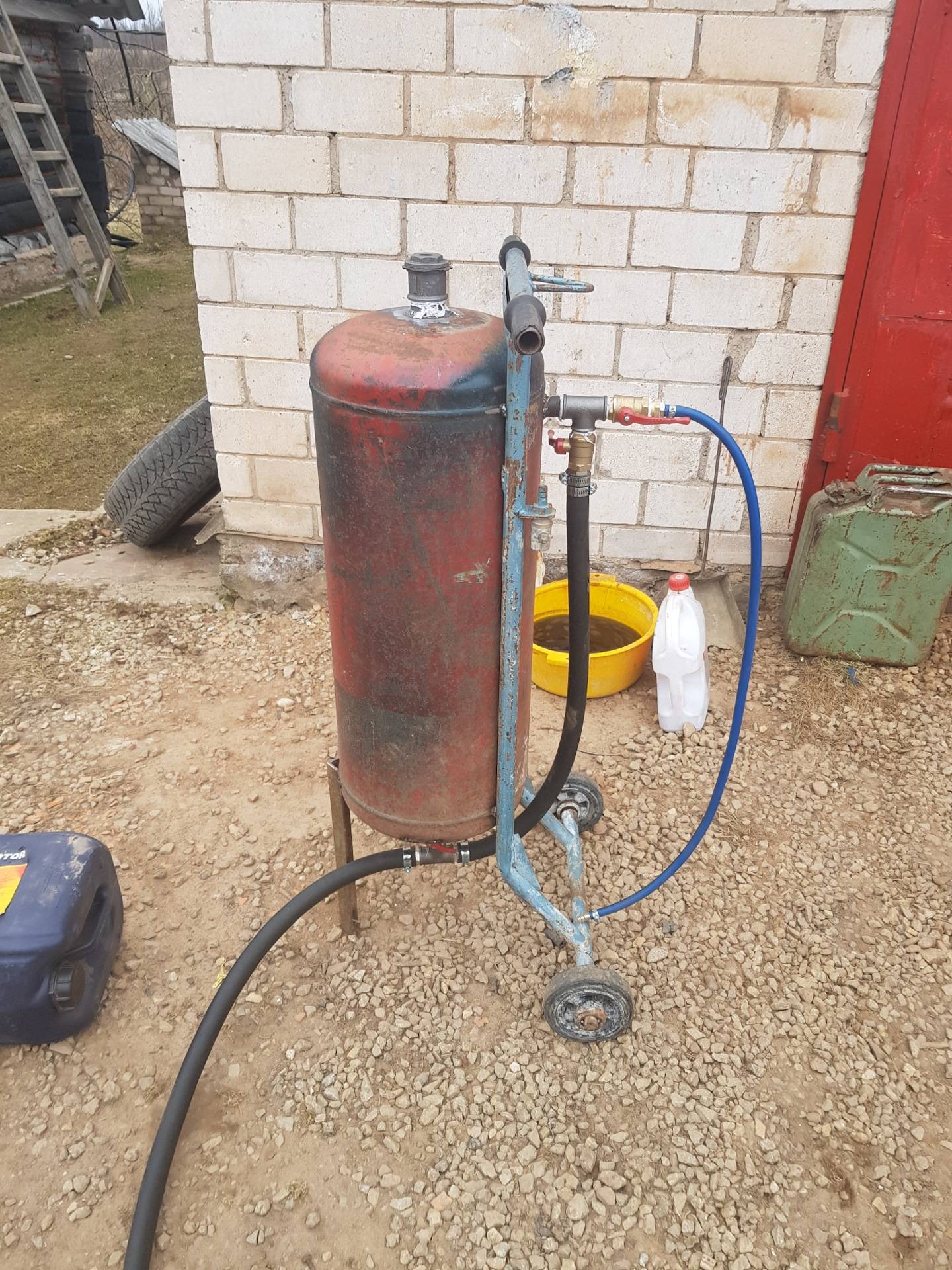

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

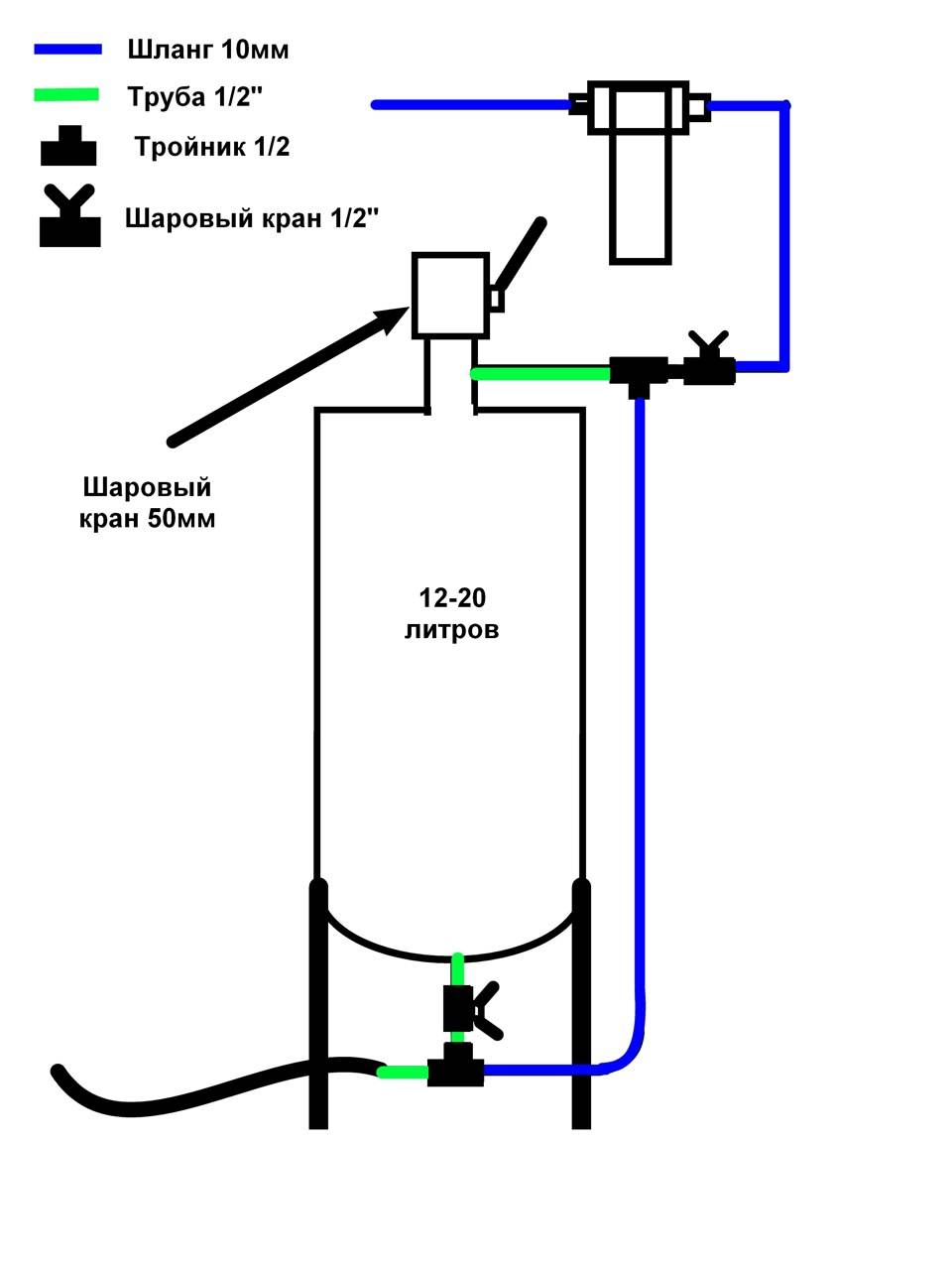

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

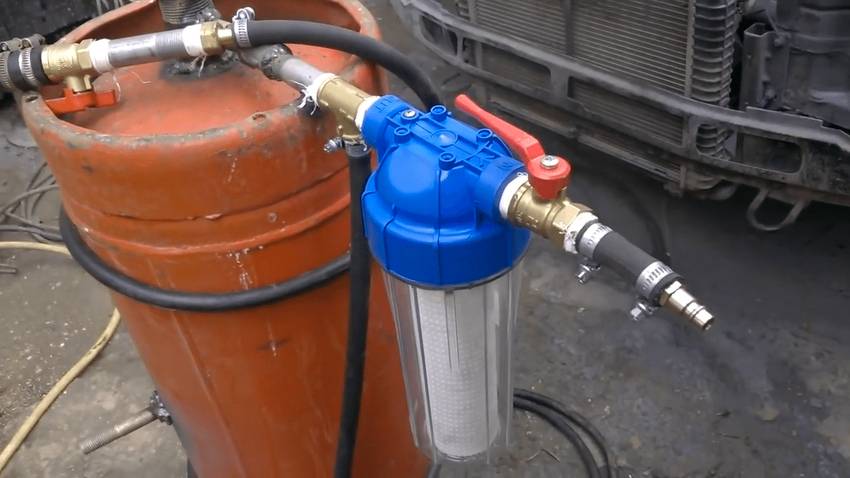

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

самодельное или керамическое сопло;
качественный армированный шланг;
узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
блок регулировки подачи, который представляет собой цилиндрический дозатор;
труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

продувной пистолет пневматического типа;
тройник для сантехнических работ;
шаровый кран, при помощи которого будет регулироваться подача абразива;
выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

рукоятку, оснащенную механизмом подачи воздуха;
клапан для смешивания, который берется из пистолета-краскопульта;
емкость для абразива;
тройник;
шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Техника безопасности

Чтобы безопасно использовать устройство на практике, нужно придерживаться определенных правил техники безопасности.

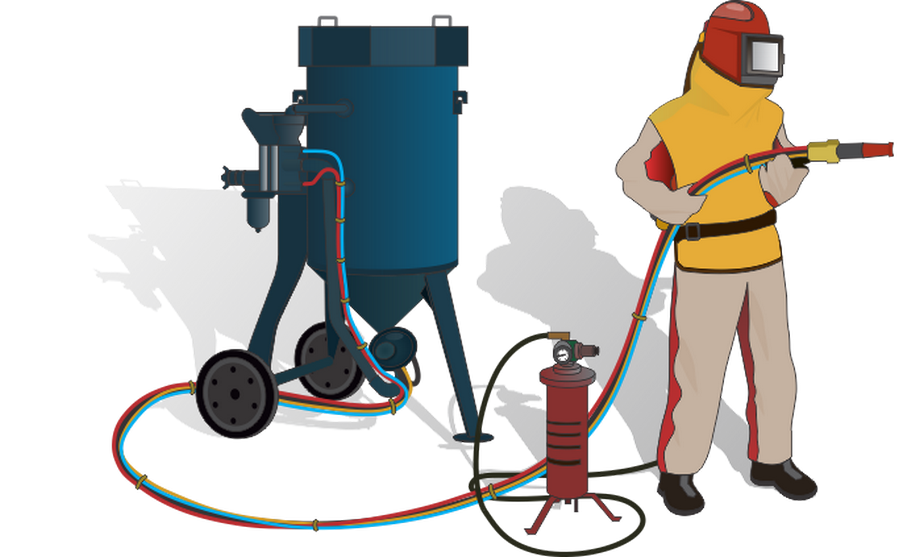

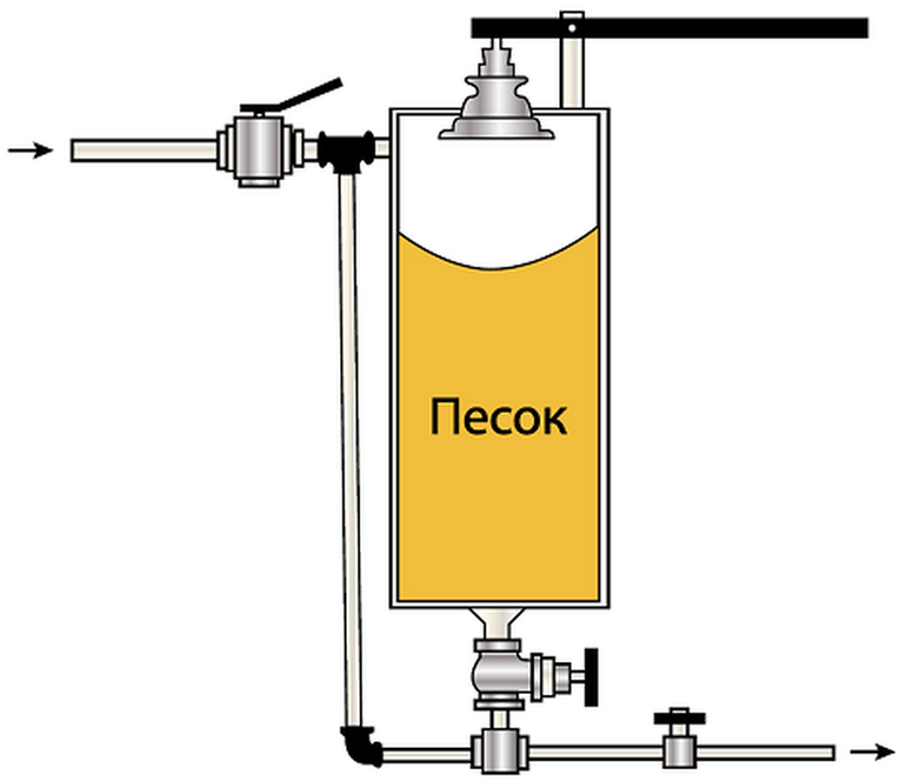

Монтажная схема и охрана труда при использовании пескоструя:

Основные правила, которым следует придерживаться в работе подобными установками.

При работе необходимо использовать брезентовую одежду, она должна закрывать любой доступ для поступления песка.
Брюки закрывают ботинки, тогда песчинки не попадут внутрь.
Для дыхания оператор получает воздух через специальный фильтр принудительно. Его подают под небольшим избыточным давлением.
На голову надевается специальный шлем «Comfort» для защиты от песка, вылетающего с большой скоростью.
На шлем устанавливается толстое стекло, на него надевают съемные пластиковые пластины. Они заменяются по мере износа.
На баллон монтируют предохранительный клапан. Он открывается при увеличении выше допустимых значений. Дополнительно устанавливают автоматический выключатель на компрессор. Он отключит питание при возрастании давления выше расчетного.
Для перемещения двухфазной смеси воздуха и песка используются шланги, внутри которых имеется бронирование из плотно сплетенной сетки.

Способ изготовления из краскопульта

пистолет, выполняющий функцию смесительного клапана;
рукоятку с устройством подачи воздуха;
пластиковую бутылку, играющую роль бачка для абразива;
тройник;
шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

Пистолет растачивается для увеличения диаметра выходной дюзы.
Смесительный тройник присоединяется к пистолету.
Устанавливаются и прикрепляются подающий и циркуляционный шланги.

Материалы и оборудование необходимое для изготовления пескоструя из баллона

Из материалов понадобится:

Стальной газовый баллон 50 литров. Корпус должен быть целый, вентиль может быть неисправным — он подлежит удалению.
Уголки 30×30 для ножек — 3 штуки, высота ножек — от 30 см.
Шаровые краны- 2 штуки.
Обрезок двухдюймовой трубы.
Резьбовая заглушка.
Шланг подачи воздуха.
Армированный шланг.

Материалы необходимые для изготовления пескоструя из баллона

Форсунка.
Штуцеры и тройники.
Сантехническая лента или нить для уплотнения соединений.
Необходимые инструменты.
Сварочный аппарат.
Дрель или сверлильный станок.
Верстак с тисками.
Газовый ключ или переставные клещи.
Плашки для нарезания резьбы.
Болгарка.
Напильники.

Впоследствии вы можете захотеть покрасить ваш пескоструй или смонтировать его на одном колесном шасси с компрессором.

Пескоструй своими руками: типы приборов и преимущества самостоятельного изготовления

Перед тем как переходить к созданию чертежей пескоструя своими руками, следует больше узнать о самом приборе и основных видах инструмента, а также взвесить все за и против относительно самостоятельного изготовления. В целом все приборы можно разделить на 3 большие группы:

Всасывающие. Подойдут для выполнения несложных работ по очистке поверхностей. Принцип действия чрезвычайно прост: воздух засасывает песок из емкости, после чего смесь подается на сопло. Это наиболее простой вариант для домашнего изготовления.
Прибор, работающий по принципу вакуума. Основное преимущество пескоструйного пистолета с рециркуляцией абразива – возможность многоразового использования вещества, вышедшего сквозь сопло. Песок в этом случае повторно засасывается в резервуар через специальную камеру.
Пневматический пескоструй. Устройство отличается огромной мощностью и подает абразив под большим давлением. С помощью инструмента можно легко очистить даже самые загрязненные поверхности и запущенные ржавые детали.

Факт! Пневматический пескоструй рекомендуется использовать не только тогда, когда требуется обработать сильнозагрязненные поверхности, но и в том случае, если планируется очистить большую площадь. Зачастую конструкции очень сложные, поэтому самостоятельно их изготавливают редко.

Пескоструйные аппараты можно разделить на всасывающие, вакуумные и пневматические

Перед тем как сделать пескоструйный аппарат, следует изучить достоинства и недостатки такой работы. Преимущества самостоятельного изготовления:

при наличии всех комплектующих и навыков сборки инструмента создание устройства не займет много времени;
есть возможность сэкономить на покупке серийного товара;
если применять качественные комплектующие, прибор получается даже надежнее заводского варианта.

Среди минусов самостоятельного изготовления выделяются такие нюансы:

собирать инструмент может только человек, обладающий соответствующими навыками;
если приобрести некачественные детали, прибор долго не прослужит;
неправильно подобранное и установленное сопло не только усложнит работу, но и снизит эффективность.

Применение качественных комплектующих при изготовлении пескоструйного аппарата своими руками обеспечит надежность изделия

Главным недостатком считается то, что если при сборке не учесть всех моментов, неправильно или ненадежно собрать соединения, то присутствует риск получения травмы из-за разрыва клапана или резервуара с абразивом. Если перед тем, как своими руками начать собирать прибор, посоветоваться со специалистом в этой области, создать грамотный и подробный чертеж под руководством того, кто уже выполнял подобную работу, то получится надежный помощник по дому.

Пескоструй из газового баллона| Схема и чертежи

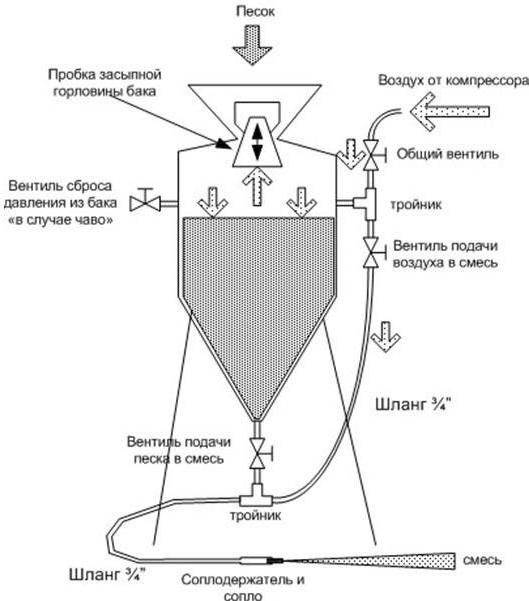

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как сделать пескоструй из газовых баллонов своими руками. Пескоструйный аппарат очищает поверхность за счет воздушно-абразивной струи. Принцип действия пескоструя довольно прост, заключается он в банальном смешивании песка с воздухом и подачей по армированному шлангу в сопло распылителя. Но имеет ряд конструктивных особенностей, емкость для песка должна иметь сужающуюся коническую форму в нижней части (чтоб песок стекался вниз как в песочных часах) В верхней части аппарата устанавливается засыпная горловина с клапаном и желательно поставить сито, чтоб песок дополнительно просеивался и не попали камушки способные забить смеситель и воздуховод. Песок засыпается в бункер немногим более половины, чтоб внутри осталось место для сжатого воздуха подаваемого через фитинг в верхней части. Воздух запирает верхний клапан и начинает сдавливать песок, он тем самым опускается вниз в смеситель, где подхватывается потоком воздуха и устремляется в сопло.

Воздуховод подключен к резервуару в двух точках, а именно в верху где создает давление запирающее клапан и давящее действие на песок, а так же в нижней где подхватывает песок и и воздушно-песчаная дальше уходит по армированному шлангу непосредственно на выход.

Сопло желательно сделать его керамическим, потому как металл быстро сточится песком, в качестве примера можно использовать свечи зажигания, керамическое сопло

И так, давайте рассмотрим этапы сборки пескоструйного аппарата.

Материалы

газовый баллон 25 л 4 шт
фитинг
сгон
труба 16-22 мм
резина
листовой металл 1.5-2 мм
болты и гайки
проф-труба прямоугольная
армированный шланг
сопло
кран

Инструменты

сварочный инвертор дрель УШМ (болгарка) набор гаечных ключей молоток

Пошаговая инструкция по созданию пескоструя своими руками.

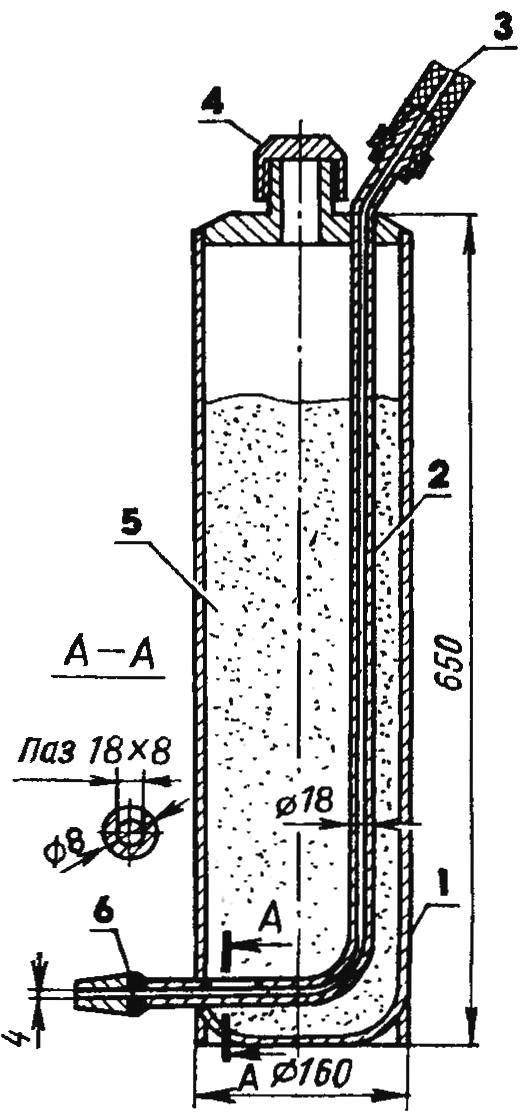

Первым делом следует изучать схемы и чертежи, а так же принцип работы пескоструйного аппарата.

ВНИМАНИЕ! На первом месте техника безопасности и средства индивидуальной защиты. 1) Плотная х/б ткань и фартук, краги, защитная маска (забрало) респиратор или противогаз, обувь из плотного материала (кирза)

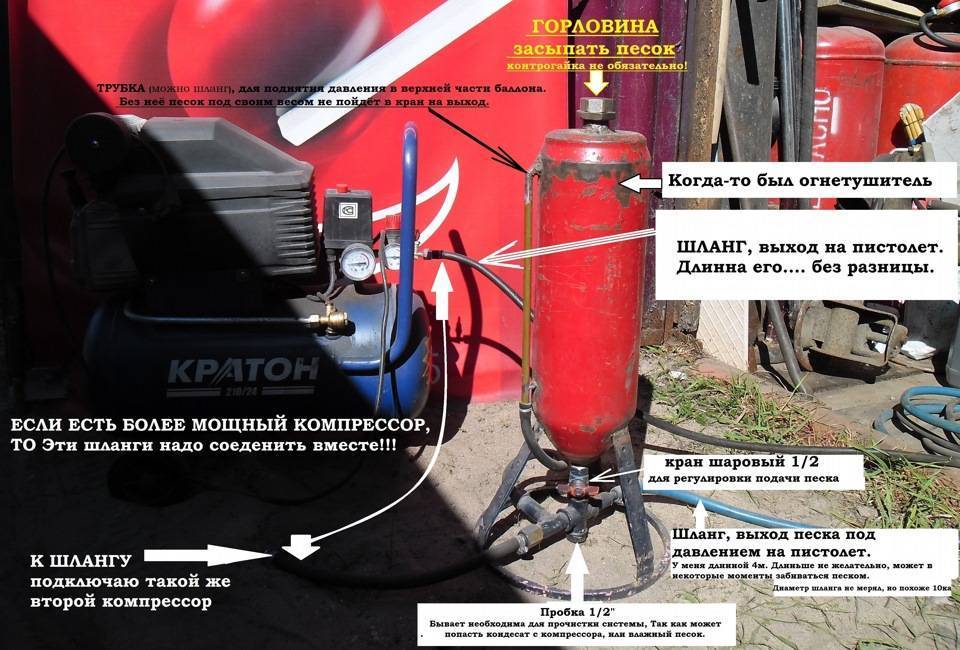

На фото ниже стрелочками отмечены манометры, клапана избыточного давления, кран.

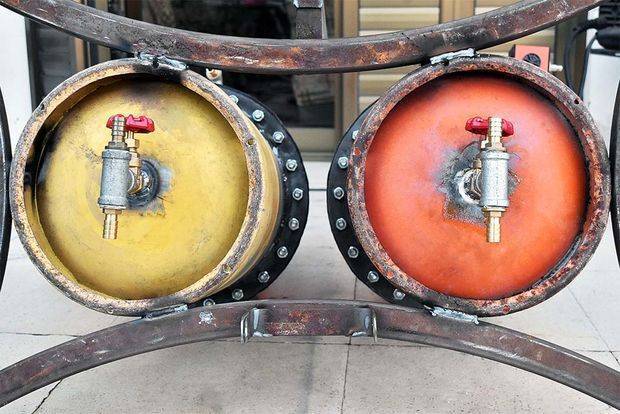

В данном случае вы можете видеть два спаренных и соединяющихся между собой сосуда-это сделано для того чтобы иметь двойной запас песка, так же можно во второй баллон залить воду и получиться водо-песчаная смесь, которая отмоет любую грязь.

Было взято 4 газовых баллона по 25 л, предварительно с них были слиты остатки газа, выкручен вентиль, а емкость промыта водой. Наглядно посмотреть как правильно обезвредить и распилить газовый баллон смотрите здесь. В данном случае баллоны разрезаются резаком на токарном станке, но вполне это можно сделать и болгаркой.

Из металла вырезаются кольца, по одному кольцу на половинку газового баллона.

Затем по кругу сверлятся отверстия для болтового соединения

Привариваются к баллонам.

Вваривается стойка клапана и заливная горловина бункера.

В верхней части баллоны сообщаются между собой по средству системы труб и кранов, тоесть можно использовать сначала один резервуар, а потом другой или же оба сразу

Обратите внимание! Рядом с заливной горловиной расположен клапан сброса избыточного давления, его установка обязательна

В нижней части мы видим тоже самое, сообщающиеся между собой сосуды, установлены краны.

Для удобства передвижения и транспортировки пескоструя по гаражу или мастерской, сделано основание из профильной трубы с установленными колесиками. К системе подключается резиновый шланг и пистолет-сопло.

Далее полученный аппарат был окрашен в зеленый цвет из баллончика.

Вот такой пескоструй получился, давление рабочей струи на выходе в пределах 8 атмосфер, здесь конечно большую роль играет компрессор к которому будет подключен пескоструйный аппарат. С помощью пескоструя можно легко очистить металлическую поверхность от ржавчины и краски, так же выгравировать на пластмассе, стекле, камне любой рисунок или надпись. Так же вы можете посмотреть интересное и подробное видео создания пескоструя, а так же его работу. Приятного просмотра.

Надеемся представленный материал был вам полезен.

Инструкция по правильной эксплуатации аппарата

Чтобы не нанести себе увечья и не сломать агрегат, работать с ним нужно осторожно, с соблюдением ряда норм и правил. Обязательно надо надевать респиратор, очки, чтобы песок и частицы металла, краски не попали в глаза, дыхательные пути

Перед каждым применением пескоструйного аппарата важно проверять целостность и правильность соединения основных узлов, герметичность стыков. Прочие советы таковы:

нужно всегда открывать подающий песок клапан перед включением компрессора,
надо регулярно осматривать сопло на прочность его крепления и отсутствие повреждений,
струю песка следует направлять под углом 90 градусов к основанию – так эффект от шлифовки будет выше,
шланги устройства не должны натягиваться при работе с ним, за этим надо постоянно следить,
песок низкого качества или крупных фракций способен повредить аппарат, аналогично действует на устройство влажный абразивный материал,
для исключения удара током надо заземлять компрессор пескоструйного аппарата.

Собираем все необходимое для создания аппарата

Что нам понадобится для изготовления пескоструя:

Компрессор повышенной мощности.
Фум-лента (используется для герметизации резьбовых соединений).
Газовый баллон (будет применяться для подачи песка).
Прочным шланг (армированный шланг для газа отлично подойдет).
Цанговый зажим.
Штуцеры.
Фитинги (переходники, заглушки и т.д.).
Шаровые краны.
Отрезок стальной трубы длиной 10 см.

Все эти компоненты можно приобрести в любом строительном или хозяйственном магазине, вполне реально уложиться в 1500-1700 рублей.

Также нужно приобрести сопла, они являются расходным материалом, поэтому при работе они будут нужны вам всегда. Можно купить в магазине стальные сопла или керамические, из вполне будет хватать на 2 часа работы пескоструйным аппаратом.

Если вы не хотите покупать сопла, то можете изготовить их самостоятельно. Умельцы для этого используются электроды из свечей зажигания. Дело в том, что они изготавливаются из качественной марки стали и поэтому обладают хорошей износостойкостью.

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.

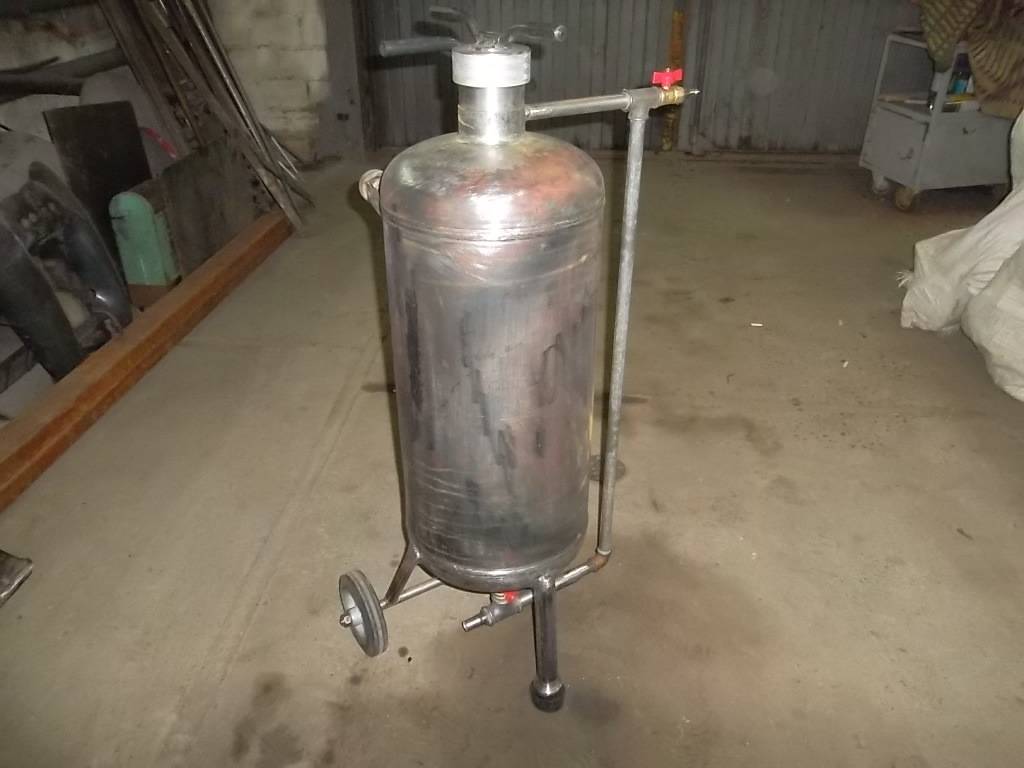

Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.

Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.

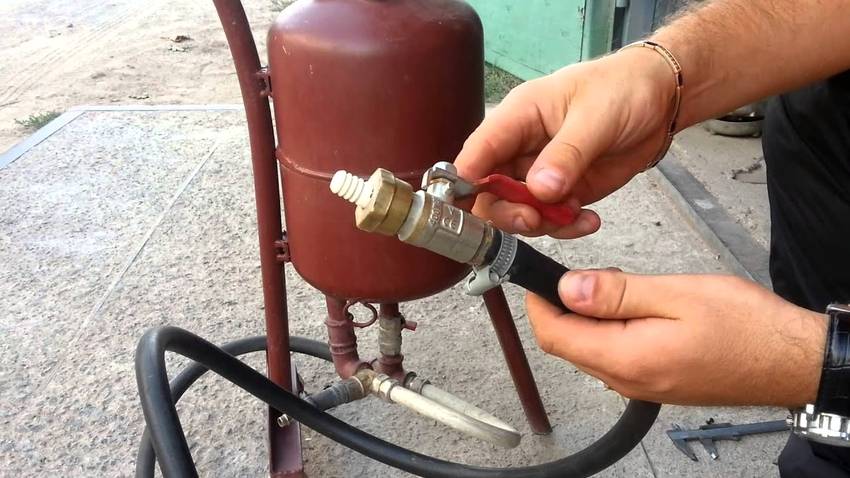

От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.

На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

Выкатывают установку на улицу в сухую и теплую погоду.
Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.

Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности

Пескоструй своими руками из газового баллона
