Виды сверл

Советы по выбору сверла

  • Перед тем, как покупать отдельные сверла или их наборы, внимательно осмотрите продукцию. Не допускается никаких сколов и косметических изъянов. Помните, что при работе на сверло действует большая нагрузка, поэтому его целостность должна оставаться идеальной;
  • В том случае, если вы приобретаете длинное сверло, то необходимо помнить, что такой элемент будет весить очень много – вплоть до нескольких килограммов. А это значит, что обычная дрель с ним не справится, и лучше всего использовать специальную дрель-миксер, работающую на малых оборотах;
  • Изучите рынок производителей сверлильной продукции и старайтесь приобретать товары, произведенные только именитыми компаниями. Такие сверла, при адекватной эксплуатации, будут служить в течение огромного количества времени и не доставят хлопот в процессе эксплуатации. Если же говорить о производителях серьезнее, то здесь можно выделить марки Skole, Bosh, Lux, а также старые сверла советского производства, отличающиеся высокой прочностью и долговечностью. А вот сомнительные китайские аналоги, некоторые из которых можно даже согнуть руками, выбирать не стоит даже несмотря на низкую цену;
  • Цвет сверла может многое рассказать о том, какой конечной обработке подвергся данный продукт, и, следовательно, какие он имеет свойства. Понятно, что в случае с обычным металлическим цветом никакая обработка не производилась. Золотистые сверла прошли обработку, снявшую внутреннее напряжение металла. Черные модели обработали горячим паром, что сделало их прочнее, ну а ярко-золотые модели содержат на себе слой нитрида титана, который нанесен на них с той же целью.

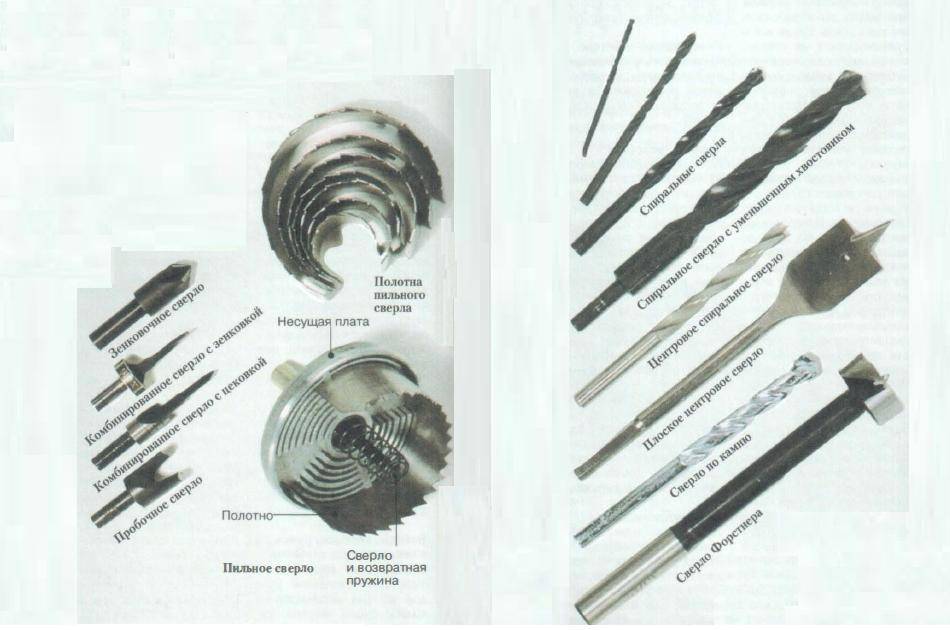

Сверла по дереву

Как деревообработчику, вам потребуется полный набор сверл от1 до 13 мм, но сверла с уменьшенным хвостовиком и другие сверла по дереву большего диаметра, возможно, лучше приобретать по мере возникновения необходимости. Приспособления только расширяют диапазон использования электродрели и не считаются необходимым оборудованием мастерской, за одним исключением – вертикальной стойки, которая (если у вас нет настоящего сверлильного станка) необходима для сверления отверстий, строго выдержанных по направлению к поверхности заготовки.



Спиральные сверла

Хотя спиральные сверла проектировались для работы по металлу, они достаточно универсальны для общих задач по сверлению и в деревообработке. Сверла из углеродистых сталей вполне подходят для работ по дереву, но, поскольку вам почти наверняка придется в какой-то момент сверлить металл, стоит позаботиться на более дорогие сверла из инструментальной быстрорежущей) стали.

Спиральные сверла диаметром 1 3-25 мм делаются с уменьшенным хвостовиком под стандартный патрон. Держите спиральные сверла острыми и перед использованием очистите их от древесной пыли, которая могла набиться в желобки. Спиральные сверла нелегко центровать при сверлении, поэтому, работая с твердыми породами, будет полезно в начале операции наметить центр кернером для металлообработки. Чтобы не расколоть древесину, снимите нажим с дрели в момент выхода сверла из дальней поверхности заготовки либо прижмите деревянный обрезок к обратной стороны детали.

Центровые спиральные сверла

Спиральные сверла с острым кончиком в центре, чтобы его не уводило в сторону в начале работы, и двумя шпорами, которые режут ровные края.

Плоские, или лопаточные, центровые сверла обычно называют перовыми. Они относительно дешевы и подходят для больших отверстий от 6 до 38 мм. Длинный и острый направляющий кончик очень четко фиксирует центр сверления, даже если оно направлено под углом к поверхности детали.

Сверла Форстнера

Обеспечивают высокое качество работы и делают исключительно ровные и гладкие отверстия с плоским дном. Бывают диаметром до 50 мм. Сверло не отклоняется сучками и неровностью слоев древесины, позволяет без затруднений сверлить взаимно перекрывающиеся отверстия и отверстия, диаметр которых выходит за край поверхности детали.

Зенковочные сверла

Выполняют сужающийся конический скос под головку шурупа. Сначала просверлите направляющее отверстие и отверстие с гарантированным зазором для центровки зенковочного сверла, затем используйте дрель на высоких оборотах, чтобы получить чистую обработку.

Комбинированные сверла с зенковкой

Выполняют одной операцией направляющее отверстие, отверстие с гарантированным зазором и зенковку. Выпускаемые типоразмеры соответствуют большинству наиболее распространенных шурупов.

Комбинированные сверла с цековкой

Работают аналогично предыдущему типу, но дополнительно сверлят ровные цековочные отверстия, которые можно закрыть деревянной пробкой, чтобы скрыть головку шурупа. Пробочные сверла С их помощью делают цилиндрические пробки, точно подходящие к отверстию от цековочного сверла. Вырезайте пробки из древесины, близко соответствующей обрабатываемой детали по цвету и текстуре.

Сверла по камню

Сверла по камню – стальные спиральные сверла из карбида вольфрама, предназначенные для выполнения отверстий в бетоне, кирпичной кладке, строительном камне и т. л.

Пильные сверла

Пильное сверло, или кольцевая л ила, представляет собой изогнутое в форме кольца полотно пилы, укрепленное в пластмассовой или металлической несущей плате. Плата зажимается на хвостовике спирального сверла, проходящего через ее центр.

Пильные сверла продаются комплектом с набором диаметров от 25 до 89 мм. Зажмите хвостовик сверла в патроне. Полотно пилы будет вращаться с гораздо большей абсолютной скоростью, чем сверло, поэтому установите обороты меньше, чем обычно применяете при сверлении древесины. При этом подавайте сверло плавно и равномерно.

Виды сверл по металлу

  • Спиральные(часто встречающие и самые популярные)
  • Корончатые
  • Конические или ступенчатые или как ещё называют конусное
  • Перовое сверло

Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.

Спиральные

Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.

Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.

Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.

Сверло по металлу с каноническим хвостовиком

Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:

  • Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении. Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
  • Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта. Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки. У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
  • Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.

Корончатые сверла

Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки. Они позволяют делать отверстия диаметром до 15 сантиметров.

Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

Конические (ступенчатое, конусное)

Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями. Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров. Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм. На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.

Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.

Перовое сверло по металлу

Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.

Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.

Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.

Разбираем плюсы и минусы инструмента

НазначениеФормаПлюсыМинусы
По металлуКоническиеПозволяют проводить работу в один этапНе подходят для дрелей с малой мощностью
СтупенчатыеПодходят для создания углублений разной ширины. Достаточно сверления в один проходИспользуются только для листового металла, имеющего толщину не более 2 мм
СпиральныеНадёжные, хорошо сохраняют заточкуТребуют использования изделий разной толщины для создания нужного диаметра отверстия
КорончатыеПодходят для создания больших углублений шириной свыше 30 ммНесовместимы с обычными дрелями
По деревуКольцевые пилыМогут применяться для ПВХ вагонки, пенополистирола и сотового поликарбонатаУстановка подрозетников в поверхности из ОСБ или вагонки требует доработки отверстия лобзиком
Спиральные для древесиныПозволяют получить углубления высокого качества без вырванных волоконОграниченная область применения
ВинтовыеОбеспечивают аккуратный и чистый срез, даже на сыром дереве
БалеринкиДают возможность регулировать диаметр будущего отверстия
ПеровыеДелают чистые края, без вырванных древесных волоконПри создании отверстия небольшой глубины в его центральной части остаётся бороздка от острия. Инструмент действует только при маленьких оборотах
Свёрла ФорстнераПозволяют создать углубления с аккуратными краями и плоским дном
По бетону, кирпичу и камнюСпиральныеХорошо действуют с бетоном и кирпичом
КорончатыеКачественно выполняют работуТребуют применения ударного бурения, поэтому не подходят для стандартной дрели
ВинтовыеКонструкция обеспечивает хорошее отведение пыли
По плитке и стеклуКорончатыеБольшой диапазон диаметровТребует плавного касания поверхности, без биения и неравномерного давления
ПеровыеПрочность сплавов в конструкцииМалый выбор диаметров для сверления

Как пользоваться коронкой по металлу

› Интересное

17.12.2019

Коронка по металлу предназначена для сверления сквозных отверстий большого диаметра в листовом и профильном металлопрокате. Это один из немногих режущих инструментов, который не только в обиходе, но и в профессиональной литературе имеет несколько параллельных наименований. В ГОСТ 17013-71 он присутствует под названием кольцевое сверло.

Но поскольку он имеет трубчатую конструкцию рабочей части, в учебниках по металлообработке и каталогах российских производителей нередко упоминается как полое или трубчатое сверло. При сверлении таким инструментом процесс резания осуществляется зубьями, расположенными равномерно по окружности его рабочего торца. По внешнему виду такая конфигурация режущей части напоминает корону, поэтому еще одно название коронки по металлу — корончатое сверло.

А поскольку по своему внешнему виду и принципу действия она больше соответствует фрезерному инструменту, то можно встретить и еще одно название – кольцевая фреза.

Виды коронок по металлу

Классификация корончатых сверл по металлу производится по следующим основным признакам:

  • материалу режущих зубьев коронки;
  • виду хвостовика;
  • конструкции рабочей части;
  • геометрическому размеру (в том числе максимальной глубине сверления).

Существует два базовых типа режущей части коронок по металлу: с зубьями из быстрорежущей стали и из твердосплавных материалов. Первые дешевле и менее производительны, но тем не менее гораздо эффективнее обычного сверлильного инструмента. Вторые работают на более высоких скоростях резания и, как правило, применяются при сверлении высокохромистых сталей и твердых сплавов. Самыми дешевыми являются биметаллические коронки по металлу, у которых режущая часть изготовлена из быстрореза, а основной корпус — из обычной конструкционной стали.

У корончатых сверл самым распространенным типом хвостовиком является Weldon. Кроме него, выпускается инструмент с хвостовиками Nitto, которые совместимы с Weldon, а также по стандарту немецкой фирмы Fein, чьи хвостовики подходят только к электроинструменту этого предприятия. Рабочая часть коронок по металлу характеризуется количеством режущих зубьев и, соответственно, количеством спиральных канавок и ленточек, которых может быть от четырех до шестнадцати и более.

Многие производители в отдельную группу выделяют инструмент с удлиненной рабочей частью, предназначенный для глубокого сверления, а также коронки для сверления железнодорожных рельсов.

Твердосплавные коронки по металлу

В твердосплавных коронках по металлу режущие зубья из твердых сплавов крепятся к корпусу пайкой, поскольку все три поверхности у них являются рабочими. Это более высокопроизводительный инструмент, способный работать на высоких скоростях по легированным металлам, нержавейке и сплавам алюминия с высоким содержанием кремния.

По сравнению с монолитными коронками по металлу из быстрореза он менее устойчив к вибрациям и переменным нагрузкам. Один из его главных недостатков — это сложность замены или переточки режущих зубьев в случае их затупления или поломки.

Также существуют корончатые сверла с алмазной режущей частью, но они не предназначены для работ по металлу.

Конструкция и характеристики корончатых сверл

Несмотря на особенности отдельных моделей базовые конструкции всех коронок по металлу примерно одинаковы. Все они состоят из хвостовика, направляющей части со спиральными канавками и режущей коронки, состоящей из четного числа зубьев (см. рис. ниже).

Направляющая часть у такого инструмента полая. При сверлении в ее внутреннее пространство продвигается керн из металла, который по окончании операции выбивается специальным толкателем. Центральный канал проходит насквозь через весь корпус. В него вставляется заостренный на конце толкатель (часто подпружиненный), который, кроме выталкивания металлического керна, служит для центровки коронки по металлу перед началом сверления.

Коронки по металлу, предназначенные для обычных дрелей, имеют небольшой диаметр и цилиндрические хвостовики.

Лучшие производители

Чтобы приобрести сверла и быть уверенным, что заявленные характеристики полностью соответствуют действительности, необходимо правильно выбрать производителя.

Фирмы, которые дорожат своей репутацией, не реализуют продукцию ненадлежащего качества. Поэтому при выборе свёрл по металлу следует отдавать предпочтения производителям, которые находятся на рынке длительное время.

Лучшие фирмы-производители:

1. Bosch — изделия немецкой фирмы давно зарекомендовали себя только с положительной стороны. Несмотря на довольно высокую цену продукции, приобретая свёрла Bosch, можно не сомневаться в отменном качестве. Удобно и выгодно приобретать инструменты этой фирмы в комплекте.

Какой набор сверл не взять, в любом будет находиться только высочайшего качества изделия, которые прослужат многие годы, при условии правильного хранения и использования.

2. «Зубр» — отечественный производитель, продукция которого в соотношении цена-качество максимально оптимизирована. Приобрести продукцию этой фирмы можно как в единичном экземпляре, так и в виде набора. Последний вариант позволит существенно сэкономить денежные средства, несмотря на значительную стоимость комплекта.

3. Свёрла советского производства — эту категорию режущих инструментов, можно отнести к «вымирающему виду». При должном старании можно приобрести раритет, который отличается непревзойдёнными техническими характеристиками.

Видео:

Заключение

Какие свёрла по металлу лучше покупать зависит от многих обстоятельств:

  1. Если необходимо просверлить несколько отверстий в очень тонком и мягком металле, то достаточно приобрести дешёвый бурав, который справиться с работой.
  2. При профессиональном использовании, совершенно не выгодно приобретать дешёвые свёрла. Низкого качества продукция может привести к браку и к значительным временным затратам на частую замену некачественного режущего инструмента.

Принципы выбора

При выборе нужно учитывать:

  • цвет изделия;
  • назначение оснастки;
  • качество заточки;
  • симметрию резцов;
  • материал оснастки, тип защитного покрытия.

Сверла разного типа (Фото: Instagram / koleso_ast)

Преимущества и недостатки

Преимущества:

  • возможность выполнения разных технологических операций;
  • прочность, надежность, долговечность;
  • невысокая цена.

Производители и цены

Производители:

  • Bosch;
  • Haisser;
  • Ruko.

Буравчики с обозначением СССР считаются самыми надежными, долговечными. Цена классического сверла с маркировкой HSS — 500 рублей.

Сверло марки Bosch (Фото: Instagram / sergei.wood_man)

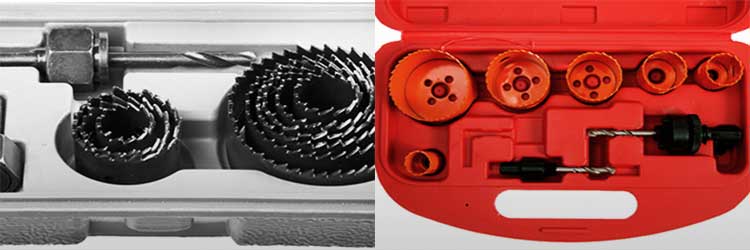

Назначение и характеристики коронок

Начать стоит с такого полезного изделия, как кольцевая коронка по дереву. Узнать её по внешнему виду легко: вокруг обыкновенного стержня здесь расположен металлический (или биметаллический, то есть состоящий из двух слоёв разных металлов или сплавов) стакан с зубьями на конце. Также в конструкции коронки содержится специальный элемент, предназначенный для отведения стружки с рабочей поверхности.

При вращении коронки режущие зубья, взаимодействуя с обрабатываемой деталью, вырезают на её поверхности круг требуемого диаметра. Коронки продаются в наборах, и в одном наборе их может быть до двенадцати штук. Их рекомендуется применять, когда предстоит высверлить в изделиях из дерева отверстия большого диаметра (до 15 см) и глубины (до 11 см).

Одно из преимуществ использования коронок для дерева состоит в том, что они позволяют добиться высокой точности выполненных отверстий. Причём предварительно даже не нужно производить центровку и рассверловку поверхности. А по окончании работ мастер избавлен от необходимости устранять заусенцы.

Кстати, коронки для сверления дерева могут применяться не только на дрелях, но и на перфораторах и станках (токарных, сверлильных и даже фрезерных). Одной из их разновидностей можно считать круговую (кольцевую) пилу. Это пила, согнутая в кольцо, или специальное сверло с кронштейнами, на которых закреплены ножи. Универсальные коронки позволяют сверлить практически любой материал.

Сверло по металлу

Для обработки отверстий методом резания по металлу используются различные виды сверл: спиральные, центровочные, плоские (перовые) и всевозможные специальные приспособления. Сверлить можно легированную и нелегированную сталь, «нержавейку», стальное литье, серый чугун, кислото- и жаростойкую сталь

Важно к каждому виду точно подобрать сверло, обладающее достаточной термостойкостью

Спиральные сверла

Наибольшей популярностью пользуются спиральные сверла с диаметром от 0,1 до 80 мм. Рабочая основа такого сверла состоит из двух частей: цилиндрической и режущей. В цилиндрической части находятся две винтовые стружечные канавки, по которым в ходе сверления отводится металлическая пыль и стружка. Там же имеются ленточки, которые служат для минимизации трения инструмента о стенки отверстия.

Режущая часть – это две остро заточенные кромки, расположенные по отношению друг к другу под тупым углом: для разных материалов он отличается. К примеру, сталь и чугун обычной твердости обрабатываются сверлом с углом 115—118°. Для того чтобы исключить заклинивание или повторную резку стружки, в режущей части сверла предусмотрен обратный конус.

Для крепления сверла в патроне инструмента имеется хвостовик, который бывает цилиндрическим, коническим, в виде трех-, четырех- или шестигранника, а также типа SDS. Чтобы конический хвостовик не проворачивался вхолостую в процессе работы, его снабжают специальной удерживающей лапкой.

Центровочные сверла

Лучший режущий инструмент для быстрого формирования центровочных отверстий. На изготовление таких сверл идет быстрорежущая сталь, поэтому изделия обладают исключительно высокими характеристиками по прочности. С помощью центровочного сверла мастер может легко просверлить аккуратное отверстие диаметром от 0,5 до 10 мм, расположенное строго перпендикулярно к обрабатываемой поверхности.

Все сверла этого вида делятся на 4 группы:

  1. Тип А – для отверстий с углом 60° без предохранительного конуса.
  2. Тип В – то же, но с предохранительным конусом и с углом 120°. Отличается от типа А диаметром хвостовика.
  3. Тип С – угол 75° г (конус-предохранитель не предусмотрен).
  4. Тип R – режущая кромка выполнена не с углом, а с радиусом.

Центровочные сверла диаметром до 0,8 мм делают односторонними; все, что свыше 0,8 мм, – двухсторонние.

Перовые сверла

Для сверления отверстий большого диаметра выпускаются перовые сверла. На вид они похожи на лопаточку и, в отличие от спиральных или винтовых, имеют плоскую рабочую часть.

Сверла с твердосплавными пластинами

Для работы с труднообрабатываемыми видами стали используют сверла с твердосплавными пластинами. Они предназначены для сверления жаростойких сталей, чугунов и часто применяются в ручных электроинструментах – дрелях, перфораторах других. За счет специальной формы хвостовика сверло с пластиной может работать с ударом.

Для работы с бетоном

Для работы с более прочными поверхностями (бетоном, кирпичом, камнем) понадобится очень крепкое изделие, которое имеет твердый наконечник. Сплав, из которого производятся виды обладает высокими характеристиками прочности. Работа таким инструментом производится с помощью ударно-вращательных механизмов (перфоратор). Чаще всего для данного типа применяются SDS-хвостовики. Чтобы осуществить определенное сверление, виды сверл нужно выбирать соответствующего типа. Для проделывания небольшого отверстие в твердом бетоне необходимо применять сверло по форме шнека с твердым наконечником. Для больших отверстий необходимо использовать специальные зубчатые коронки из твердого сплава. Как правило, их покрывают алмазным напылением. Это необходимо для большей эффективности и повышения срока эксплуатации.

Сверло представляет собой режущий инструмент, при помощи которого в заготовках выполняются отверстия, различающиеся по различным параметрам. Размер изделия подбирается, зависимо от диаметра и глубины отверстия, но наиболее важным является выбор материала изготовления, ведь он должен быть гораздо тверже обрабатываемого.
