6 способов сделать мини-дрель своими руками в домашних условиях

Что может данный инструмент

Первоначально следует отметить, что мини-дрель представляет собой компактное устройство, оснащенное маломощным моторчиком, а также шпинделем для закрепления сверл, кнопкой включения и регулятором оборотов. Самодельная мини-дрель еще называется бормашиной, шлифовальной машиной или «Дремель».

Название «Дремель» миниатюрная дрель получила по причине того, что именно фирма под названием «Dremel», впервые выпустила такой инструмент. Мини дрели – это инструменты, которые представляют из себя пластиковую конструкцию, внешне похожую на машинку для стрижки. На торцевой части такого инструмента находится шпиндель, которые позволяет закреплять различные насадки, в том числе и маленькие абразивные круги. Главными задачами, которые возлагаются на мини-дрель, являются:

1. Просверливание мелких отверстий, для чего применяются соответствующие сверла.
2. Фрезерование.
3. Резка, зачистка, заточка и доводка материалов.
4. Нанесение мелких узоров.
5. Гравировка, полировка и шлифование.

Все эти задачи выполняются благодаря специальным насадкам, которые имеются в комплекте к бормашине под маркой Dremel.

Такая частота вращения шпиндельной головки мини дрели говорит о том, что инструмент может работать даже без необходимости закрепления заготовки в неподвижном состоянии, что делается при сверлении обычными дрелями с целью исключения вырывания ее из рук. Закрепление различных насадок осуществляется с помощью специального патрона с цанговым механизмом. Диаметр патрона из цанги составляет от 1 до 3 мм, что позволяет осуществлять работы в самых труднодоступных местах.

Мини дрель своими руками

Если есть потребность в применении мини-дрели, но при этом нет финансов или желания тратиться на приобретение заводского изделия, то инструмент можно сделать самостоятельно. Сделать своими руками мини дрель – это не только легко, но еще и приятно, так как для такой самоделки практически ничего не нужно покупать. Все конструктивные части можно найти в гараже среди старых магнитофонов. Рассмотрим особенности изготовления простейшей модели мини-дрели своими руками.

Для начала понадобится отыскать старый, но рабочий моторчик от магнитофона. Такие моторчики обычно работают от постоянного напряжения 6В, поэтому обязательно понадобится и элемент питания. Цанговый зажим можно выточить на станке, но гораздо проще заказать патрон на любом ресурсе. В качестве корпуса можно использовать пластиковую баночку из-под шампуня или фурнитуру полипропиленовой системы отопления. Когда все элементы имеются в наличии, приступаем к следующим действиям:

1. К моторчику необходимо припаять два проводка, по которым будет подаваться питание и регулятор оборотов(если нужен).
2. Установить-закрепить мотор в корпус(трубку и т.п.).
3. Установить в корпус выключатель, регулятор и разъем подключения питания.
4. Собрать корпус(установить заглушки).
5. В цанговом патроне необходимо зафиксировать сверло требуемого диаметра.
6. Патрон фиксируется на валу моторчика, для чего используются болтики для зажима.

После этого остается приступить к испытанию данного устройства.

Выше рассмотрен простейший вариант изготовления самодельной бормашины для обработки мелких деталей. Вариантов для изготовления таких устройств множество, но все они основываются на использовании моторчиков от старых магнитофонов. Если же планируется пользоваться изделием постоянно, то лучше отдать предпочтение заводским моделям, которые в комплекте оснащаются порой всем необходимым расходным материалом.

К преимуществам самодельной мини-дрели следует отнести:

• Минимум затрат на изготовление аппарата. Потребуется только отыскать или приобрести цанговый патрон.
• Простейший вариант конструкции получается еще меньшего размера, чем заводские устройства.
• Изделие очень удобное в использовании и управлении.
• Имеет уникальный вид и стильный дизайн, так как изготовитель сам дополняет свое творение различными элементами.

Подключаем питание и начинаем работу

Подводя итог, немаловажно подчеркнуть потребность человека в таком инструменте, как мини-дрель. Ведь с ее помощью можно не только сверлить печатные платы, но еще и использовать для шлифования различных деталей, которые окислились или взялись коррозией, предавая им первозданную внешность

Советуем почитать про самодельную мини-болгарку

Советуем почитать про самодельную мини-болгарку.

Как изготовить самодельный держатель для работы с дремелем

Для изготовления этого приспособления потребуется совсем немного:

• кусок доски;
• пара хомутов, размер которых позволяет им полностью охватить корпус инструмента;
• два винта М8 с гайками на них.

Перед началом работы следует удостовериться, что подобранные хомуты способны полностью охватить корпус дремеля. Сделав это, можно приступать к работе с деревянным основанием. При этом выполняются следующие операции:

• определяется продольная осевая линия доски, используемой в качестве основания;
• производится замер расстояния между гайками хомутов, предварительно надетых на корпус дремеля;

• измеренное расстояние откладывается по центру осевой линии доски, что позволяет определить места сверления и сделать соответствующие метки;
• по нанесенным меткам высверливаются отверстия под винты М8;
• чтобы головки винтов оказались заподлицо с поверхностью доски, производится зенковка;

Определяя размеры того дремеля, под который мы делаем подставку, мы заметили, что его передняя часть тоньше задней на 5 мм. Чтобы наш инструмент на держателе стоял ровно, необходимо винт для поддержки задней части укоротить на 5 мм.

После этого винты можно вставить в высверленные отверстия и закрепить их гайками. К закрепленным таким образом винтам уже можно прикрутить хомуты.

Теперь же в установленных хомутах можно закрепить и сам дремель.

Как вы видите, изготовление данного приспособления не представляет никакой сложности. Изготовленный держатель не только прост, но и очень дешев. Автор этого «шедевра» утверждает, что общая стоимость использованных им деталей составляет порядка 70 рублей.

Для производства сверлильных работ на миниатюрных заготовках, обычно используют гравировальные машинки, так называемые «дремели». Название происходит от имени наиболее популярного производителя. Это удобный ручной инструмент, но его стоимость обычно высока (особенно это касается качественных брендовых изделий).

Читать также: Рулевое управление переднего адаптера к мотоблоку

Самая распространенная область применения – любительское моделирование и производство печатных плат. Как правило, промышленный образец для таких работ избыточен: некоторые его возможности не востребованы. Поэтому домашние мастера часто создают инструмент своими руками.

Переделка бензопилы в углошлифовальную машинку

Иногда возникает необходимость отрезать трубу или профлист в месте, где отсутствует электричество. Для этого применяется болгарка из бензопилы, которая легко преобразуется с использованием покупной приставки.

Она состоит из:

• ведущего шкива или барабана;
• защитного кожуха;
• ременной передачи и комплекта ключей и шпилек.

Для установки данного приспособления на бензопилу необходимо:

• демонтировать шину с цепью;
• освободить бак от масла и снять барабан сцепления;
• на приводной вал ведущей звездочки монтировать шкив приспособления;
• закрепить защитное устройство и установить ременную передачу;
• поставить режущий диск — и механизм готов к работе.

Основным достоинством конструкции является то, что ее можно использовать в местах, где отсутствует электричество

При работе с такой машинкой необходимо соблюдать предельную осторожность, так как у бензопилы крутящий момент выше, чем у стандартной углошлифовальной. В этом случае возрастает опасность разрушения режущего диска

Модернизация шуруповерта

Если нет под рукой дрели или бензопилы, а резать материалы необходимо, можно сделать болгарку из шуруповерта. Алгоритм его модернизации практически такой же, как и при изготовлении УШМ из дрели. Основным элементом конструкции будет приобретенная насадка — адаптер или шпиндель неисправной УШМ.

К достоинствам такого электроинструмента можно отнести быструю трансформацию механизма и возможность использования вдали от электрической сети. Самоделка может применяться в стесненных условиях, где стандартная УШМ не подходит из-за больших размеров.

Основными недостатками самодельного устройства можно назвать:

• малый ресурс аккумуляторной батареи (при использовании аккумуляторного шуруповерта);
• низкая скорость вращения режущего диска — порядка 700 оборотов в минуту;
• недостаточная мощность электроустройства.

Такой механизм можно использовать только в качестве маломощной УШМ. С его помощью можно отрезать металл толщиной не более 1,5 мм или уголок 20*20. Им можно резать арматуру диаметром менее 8 мм. Использовать шуруповерт в качестве полноценного режущего инструмента не получится.

Дрель из электрического патрона

Первый вариант изготовления такого нужного в домашнем хозяйстве инструмента, как дрель, основывается на использовании электрического патрона, который, безусловно, найдётся у каждого в доме. Если его нет, то, потратив немного денег, вы можете приобрести его в магазине. Цена на него довольно невысокая, поэтому такая трата будет вполне оправданной, ведь, используя его, можно получить в свое распоряжение хорошую мини-дрель. Для того чтобы собрать из патрона компактный инструмент для создания отверстий, необходимо подготовить следующие вещи:

• моторчик;
• баночку от мыльных пузырей;
• нож строительный;
• изоленту;
• термоклей;
• лампу паяльную;
• выключатель бытовой.

Корпус и сердцевина мини-дрели

Работу по созданию этого агрегата на основе патрона необходимо начинать с изготовления корпуса. В качестве него можно использовать банку от мыльных пузырей.

Изготавливается он следующим образом: необходимо приготовить крышку от банки. Затем следует нагреть паяльник, а после с его помощью сделать небольшое отверстие в крышечке баночки. Его диаметр должен несколько превышать величину диаметра основания сверла. Потом необходимо полностью вырезать дно баночки, а далее можно переходить к работе по сердцевине.

Соединяем патрон с моторчиком

При изготовлении своими руками нужных инструментов обычно моторчики берут от уже использованных приспособлений. Перед тем как приступить к креплению моторчика, его необходимо обезжирить, для чего следует воспользоваться ацетоном. Провести подобную манипуляцию можно и по отношению к патрону. Однако поливать ацетоном эту часть будущей дрели не следует. Вполне хватит обычного протирания смоченной тряпочкой.

Скрепление происходит посредством холодной сварки. Если такой способ соединения деталей является для вас неподходящим, то вы можете воспользоваться горячим клеевым составом. Следует понимать, что чем более сложную конструкцию будет иметь ваш будущий инструмент, тем более серьезные материалы потребуются вам во время создания мини-дрели.

Когда вы будете проводить посадку деталей на клей, ваши действия должны быть максимально аккуратными, чтобы всё получилось идеально ровным. Если допустить небрежность, то исправить свое упущение впоследствии вы не сможете.

Также при изготовлении мини-дрели из патрона во внимание следует принимать такие моменты:

• на патроне имеется в определённом месте отверстие, которое необходимо замазать перед соединением деталей;
• в качестве замазки прекрасно послужит обычный пластилин;
• отверстие этим составом заполняется сверху. Эту работу необходимо делать основательно, чтобы сверху дырочки не осталось.

Процесс изготовления

Когда вы завершили подготовку корпуса и сердцевины, можно переходить непосредственно к сборке дрели своими руками:

в баночку необходимо поместить патрон с моторчиком, которые предварительно соединены друг с другом

Делать это необходимо крайне осторожно для того, чтобы торчащие из патрона провода разместились в крышке баночки. После того как патрон целиком окажется в банке, необходимо выполнить его надежную фиксацию

Для этого пустоты по бокам в баночке заливают термоклеем, а потом ждут, пока он схватится;
на крышечке следует закрепить выключатель, а затем присоединить к нему провода питания. При желании его также можно зафиксировать при помощи клеевого состава;
далее необходимо к выключателю подсоединить все провода. В данном случае действовать необходимо согласно стандартной схеме подключения. Для обеспечения точности работы во время её выполнения вы можете использовать амперметр;
когда провода будут подключены, необходимо выполнить их изолирование. Для этой цели можно использовать привычный материал — изоленту или же сделать выбор в пользу термоклея. Потом останется прикрутить к баночке крышку, а с другой стороны закрепить сверло.

Плюсом готовой дрели, изготовленной из патрона, является то, что она в состоянии работать и от электрического питания, и от батареек.

https://youtube.com/watch?v=acoMCjI8YUU

Итак, мы рассмотрели вариант сборки универсальной модели мини-дрели. Стоит заметить, что, если у вас нет серьезных навыков в работе с электричеством, то сборка такого инструмента для вас станет крайне сложной задачей. Ниже будут предложены варианты сборки дрелей для решения мелких бытовых проблем, которые отличаются простотой изготовления.

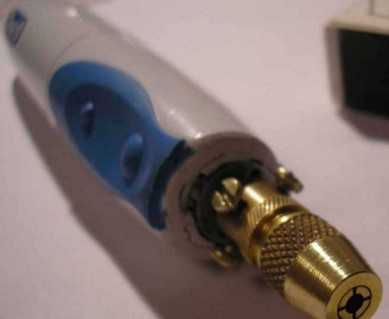

Полный аналог фабричного «дремеля»

Для изготовления понадобится моторчик с питанием 5V или 12V, который можно извлечь из сломанной детской игрушки, миниатюрного вентилятора, принтера, магнитофона, или просто купить на Aliexpress. Если дрель планируется использовать не только для сверления печатных плат, можно изготовить удобный корпус из полипропиленовой водопроводной трубы. Подбираем диаметр таким образом, чтобы мотор плотно держался за стенки. Вентиляция, как правило, проходит вдоль вала. Можно использовать пустую тубу из-под строительного герметика.

Торцевые заглушки выпиливаются из любого материала: например, ПВХ или акрила. Если двигатель достаточно мощный – зарядное устройство от старого мобильника не подойдет. Нужен запас по току хотя бы 3А (для 5 вольт). Хороший вариант – старый блок питания от компьютера (можно за копейки приобрести на радиорынке).

Совет: Из компьютерного блока питания можно сделать универсальный источник для домашней мастерской. Стабильное питание 5V с нагрузкой до 20 ампер, и 12V с нагрузкой до 8 ампер. Можно подключать и «дремель», и паяльник.

Цанговый патрон приобретается в магазине: отдел комплектующих для граверов и «дремелей». Если есть необходимость регулировки оборотов – можно изготовить схему самостоятельно, или приобрести готовый блок.

На иллюстрации китайский регулятор и блок питания от интернет-роутера (12V, 1,2A).

С помощью такого самодельного «дремеля» можно не только сверлить миниатюрные отверстия. Установив соответствующую насадку, вы сможете работать фрезой, шарошкой, или отрезным диском.

Корпус + кнопка

Рассматривал вариант корпуса от «шарикового» дезодоранта Риксона, но сосед вовремя подогнал идеальную по размерам коробочку, которая представляет собой установку для производства мыльных пузырей. Движок заходит в неё с зазорами, но ближе ко дну становится буквально враспор. Поэтому мотор разместил именно так, к тому же «рёбра жёсткости» оказались весьма удобны для надёжного хвата.

Отверстие под вал вырезал с запасом, чтобы получить немного вентиляции с фронтальной части. Кроме того, чтобы как-то отводить тепло, сверлом шестёркой понаделывал отверстий по корпусу – много возле тела мотора и несколько штук выше.

Дополнительные фото

Кнопку нашёл в гараже, умышленно применил крупную, чтобы понадёжнее, и не промазывать. Расположил её с торца, абы не мешала под рукой во время работы.

Метки: мини дрель, для печатных плат, самоделка, электронные поделки

Комментарии 33

Честно?Это изврат, не надо людям советовать такую ерунду собирать.И уж тем более не надо сверлить ПП ручной сверлилкой.Разве что точность вам не важна и имеется халявный вагон со свёрлами.

Движок найти не проблема, а вот патрон без биений — тот ещё гемор. И стоят шо паровоз.

Вот у меня такой. Год пользуюсь.

Хорошие каленые сверла ломаются такой сверлилкой легко. У меня подобная сделана, ей хорошо сверлить только копеечными сверлами, а их хватает не на долго. Все собираюсь в виде станочка его оформить и все никак не соберусь)

Мало того, карбидные свёрла ещё не лезут в этот патрон.Тоже всё никак отчёт не сваяю. Станину из фотоувеличителя сделал.

БлиннСовсем недавно выбросил фотоувеличитеть блиннн — лежал лет 30 в шкафу…блинн

У меня не было, по знакомым поспрошал- отдали ненужный. А на Авито глянул — там одни оптимисты собрались

Чтобы забыть об этом сверлодрочеве полностью перешел на поверхностный монтаж. И печатки на порядок меньше

Оно как бы да, но двухсторонние надо сверлить под переходы . Я сверлю 0.5мм карбидом .

У меня вообще двигатель от дворников и маленький патрон. Лет 15 им сверлю от 0.7 и не парюсь. есть конечно некоторое неудобство, великоват в диаметре ))) Не припомню чтоб сверла ломал.

Опять ютубодрочеры оживились …

Из личного опыта.Сверлил такой штукой пока не начал делать двусторонние платы и то говно. 1. Для односторонних плат обычных сверел хватает на пару десятков дырок и кабздец становиться тупое (сверлим стекловолокно!) Сверлить карбидным не получиться малейший наклон и сверло в дребезги! 2. Сверлить двустороннюю плату не получиться и простым сверлом, вряд ли выдержете 90 градусов во всех плоскостях, иначе вылезет рядом с пятачком другой стороны, да и простое сверло 0.5 тоже сломается! Для таких работ нужен станочек! Ну а для транзисторно ламповых плат со верлами от 0.8 мм. пойдет и то для гетинакса, не так садятся обычные сверла! Я себе соорудил такую baa527.wixsite.com/bogdan…egulyator-obertiv-dviguna там же и ШИМ регулятор на микроконтроллере с плавним пуском и цифровой индикацией! Удачи!

Как из того, что можно описать двумя предложениями можно снять видео…

Много лет пользуюсь подобной! Сверло не ломается, пока острое. Для нечастой работы — пойдёт!

Так они в магазе 3-4 сотки стОятИ корпус удобнее и зажим цанговый до 5мм.

Изготовление лазерного гравера с ЧПУ на ардуино

Граверы по особенностям своего функционирования делят на фрезерные и лазерные. В первых материал обрабатывается различными насадками. В лазерных моделях всю работу выполняет лазерный луч — это бесконтактный способ гравировки. При этом такое устройство относится к категории высокотехнологичного оборудования. Но самодельный гравер возможно сделать и в домашних условиях.

Чтобы создать лазерный гравер своими руками, понадобятся следующие детали, инструменты и материалы:

• шаговые электродвигатели из dvd-привода;
• вычислительная платформа Arduino;
• плата Proto Board с дисплеем;
• концевые выключатели для двигателей;
• лазерный модуль (например, мощностью 3 Вт);
• устройство регулировки величины постоянного напряжения;
• система охлаждения лазера;
• MOSFET (транзистор);
• платы для сборки элементов управления электродвигателями;
• корпус;
• зубчатые шкивы и ремни для них;
• различных размеров подшипники;
• доски из дерева: 2 штуки размером 135х10х2 см и еще две — 125х10х2 см;
• 4 круглых металлических стержня сечением 10 мм;
• смазка;
• хомуты, болты с шайбами и гайками;
• тиски;
• слесарные инструменты;
• сверла;
• электролобзик или циркулярная пила;
• напильники либо наждачная бумага;
• компьютер или ноутбук.

Станок собирают по такому алгоритму:

• создают основание;
• монтируют направляющие с подвижными каретками;
• собирают электрическую схему;
• устанавливают нужные программы на компьютер;
• проводят юстировку (настройку) лазерной головки;
• проверяют работоспособность станка.

Схема подсоединения шаговых электрических моторов, взятых из струйного принтера либо DVD, показана на фотографии ниже.

Вся последовательность действий, позволяющая собрать лазерный гравер на arduino, в деталях продемонстрирована в видеоролике далее.

Созданный ЧПУ-гравер обойдется гораздо дешевле, чем любые лазерные модели заводского производства. Его можно будет использовать для изготовления печатей, для фоторезиста, для работ с деревом, фанерой, пластиком, картоном, пенополистиролом и пробковыми листами. Также возможно выполнение гравировки по металлу.

Виды и особенности сверлильных станков

Прежде чем приступать к производству самодельного сверлильного станка из дрели, следует выяснить, какие бывают эти виды устройств. Подразделяются изделия на следующие виды:

1. Радиально-сверлильные. Наиболее эффективный вид станков для сверления отверстий в крупных и средних размеров деталях. Вертикально-сверлильный вид станка еще называют стационарный, так как именно такие устройства часто используются в ремонтных мастерских, цехах, гаражах и различных предприятиях. Точность сверления таким агрегатом обеспечивается за счет того, что сверло прикладывается к заготовке.
2. Вертикально сверлильные. Принцип работы заключается в том, что сверло является неподвижным, а перемещается сама заготовка.
3. Горизонтально-сверлильные. Применяются на производстве для обработки длинномерных деталей.
4. Многошпиндельные. Применяются в случае, когда требуется одновременно сверлить, нарезать резьбу и осуществлять развертку.
5. Специализированные. Агрегаты для глубокого сверления.

В производстве электронных плат используются настольные станки, в которых режущий инструмент перемещается с помощью рукоятки. Для частного использования рекомендуется изготавливать радиально-сверлильный тип инструмента, где вместо двигателя и шкивов, будет использоваться обычная электрическая дрель.

Как самому сделать простой сверлильный станок

Преимуществом самостоятельного производства станка для дрели является возможность модернизации изделия. В качестве модернизации можно создать станок с тисками для дрели, что позволит фиксировать заготовку с последующей ее обработкой. Для сооружения самодельного станка для дрели нет необходимости в приобретении специальных материалов и комплектаций. Все что требуется чтобы собрать приспособу – это подручные комплектующие, которые имеются в гараже у каждого мастера. Для изготовления станка для дрели своими руками потребуется сделать такие составные элементы:

• Станина.
• Рабочий механизм, представленный в виде дрели.
• Стойка вертикального вида, к которой будет крепиться дрель.
• Рукоятка или механизм подачи режущего элемента.

Чертежи при изготовлении сверлильного станка из дрели своими руками помогут ускорить процесс производства аппарата. Но для начала нужно продумать все до мелочей, сделав наброски на бумаге. После этого можно воплощать все в реальность.

Другие варианты станков из дрели

Задавшись для себя целью изготовить сверлильный станок для домашнего применения, важно определиться с располагаемым набором комплектующих. Данная статья представлена в ознакомительных целях для того, чтобы дать идею для изготовления самодельного станка. Вариантов для производства которого, огромное множество, может быть использован старый микроскоп, домкрат, различные штативы и прочие агрегаты

Не столько важно, что взято за основу, как то, что получится у вас в итоге

Вариантов для производства которого, огромное множество, может быть использован старый микроскоп, домкрат, различные штативы и прочие агрегаты

Не столько важно, что взято за основу, как то, что получится у вас в итоге

Если планируется работать на сверлильном станке с деревом, и металлом толщиной до 2-3 мм, то его можно соорудить из деревянных деталей, которые найти не составляет особого труда.

Если же планируется работать преимущественно с металлическими заготовками, то аппарат лучше изготовить из стальных комплектующих. Такой агрегат будет намного надежнее, а главное, он сможет справляться со своим предназначением.

Даже для новичка не составит труда изготовить самодельный сверлильный станок для дома. Главное – это запастись терпением и временем, и у вас обязательно все получится. И не забывайте, что как бы там ни было, но такой агрегат является самодельным, поэтому соблюдайте технику безопасности при работе с ним.

Как сделать мини дрель своими руками

Главная » Полезные советы » Самоделки » Как сделать мини дрель своими руками

Небольшая дрель сейчас используется повсеместно, но ее стоимость на рынке часто отпугивает и лишний раз заставляет задуматься, а стоит ее вообще покупать . Мы решили убрать такие вопросы и расскажем, как сделать мини дрель своими руками из моторчика и магнитофона. Приведем несколько примеров и покажем еще несколько готовых самоделок, которые вы сможете сделать самостоятельно.

Как сделать дрель из магнитофона

Здесь нам нужен моторчик от старого СД магнитофона, который уже считается забытым. Если у вас его нет дома, тогда можно спросить у знакомых, в свое время он был очень популярным, правда, сейчас особого смысла от него нет. Питание моторчика происходит от напряжения от 6 Вольт, чтобы дрель работала, придется подыскать небольшой блок питания и купить цангу. Узнайте, как подключить ПК в автомобиль.

Вот так выглядит такой моторчик и цанга, чтобы сделать мини дрель из моторчика своими руками выполняйте следующие действия в точности:

1. К контактам моторчика нужно припаять два провода.
2. В цангу устанавливаем сверло необходимого размера.
3. Готовую насадку крепим для моторчика, именно от нее и будет зависеть работоспособность дрели своими руками. Отверстие должно идеально совпадать с размером вала, его диаметр колеблется от1,5 до 2,3 мм. Если вал не будет свободно двигаться, тогда работа с дрелью будет всегда неудобной.
4. Подключаем все провода к блоку, помните, мощность не должна превышать 6 Вольт. В конечном результате четыре болта с цанги аккуратно прикручиваем к основанию моторчика.

Вот у нас и получилась самодельная мини дрель, если хотите, чтобы она крутилась в другую сторону – поменяйте провода местам. К моторчику рекомендуем сделать основание, так с мини дрелью будет проще работать. Читайте интересную статью: металлоискатель своими руками.

Дрель с рыболовной катушки

Вот такая ручная микродрель своими руками можно назвать самой простой и эффективной. Если вы сделаете ее, тогда никаких проблем сделать отверстие у вас не будет. Дрель своими руками такого типа можно смело назвать лучшей, если что-то не заладится, вы с легкостью сможете все исправить.

Что нам нужно:

• Катушка безынерционная.
• Цанга либо старый патрон от дрели.
• Термоклей.
• Небольшое сверло.

Процесс сборки самодельной дрели из катушки можно разделить на два основных этапа?

1. В первую очередь мы должны демонтировать шпулю с леской, и отрезаем ось, которая нам не нужна. Вот так этого выглядит на фото.
2. Приклеиваем патрон или цингу на оставшийся шток. Можно использовать термоклей, но эффективней это будет сделать все с помощью холодной сварки.

Когда все засохнет, проверяем, как же работает наша мини дрель своими руками. Вот такое видео для вас мы нашли в сети, здесь каждый этап рассказан более подробно.

Мини дрель своими руками примеры и видео

Как сделать мини дрель своими руками возможные варианты

Решили сделать для вас еще небольшую подборку готовых самоделок своими руками, подробней об их сборке мы решили не рассказывать, и так все довольно просто.

Вот так можно сделать мини дрель своими руками из обычной зубной щетки. В ней изначально установлен маленький двигатель и батарейки. Все что нужно – это приделать насадку в виде цанги. Но, делать отверстия в слишком плотном материале таким способом не получится.

Самодельная дрель из блендера

Как говорить изобретатель, данное устройство можно сделать из обычного блендера, она выделяется своей мощностью. С помощи такой дрели вы сможете с легкостью делать отверстия везде. Но, ломать блендер ради того, чтобы сделать мини дрель из моторчика не всегда целесообразно.

Пластиковая бутылка в качестве основного корпуса для мини дрели

Вот так вы сможете сделать корпус для своей дрели, на фото вы найдете подробную схему. Особых сложностей нет, но проявить определенные умения и старания придется в любом случае.

Видео по теме

Вот еще несколько видео по теме, как сделать дрель своими руками.

Как сделать дрель из магнитофона видео.

https://youtube.com/watch?v=YC_yyLyt_Ec

Статья по теме: Делаем котрольку для дома и авто своими руками.

Из чего собрать мини-дрель?

Есть несколько доступных способов сборки инструмента: из фена, магнитофона, и катушки для удочки.

Дрель из старого фена

Это, пожалуй, самый удачный вариант. Во-первых, мощность моторчика в фене довольно внушительная и в дальнейшем такое устройство сможет легко справляться с деревянными и даже металлическими поверхностями. Максимальное количество оборотов ротора будет составлять 1800 об/мин. Во-вторых, благодаря форме фена будущий инструмент можно сделать в виде шуруповёрта. Однако на практике для сверления тонких отверстий всё же лучше выбрать более маленький корпус.

Мотор от магнитофона для мини дрели

Магнитофонный двигатель в качестве дрели довольно слаб. На практике его использование может быть оправдано только для сверления текстолита или пластика. Напряжение питания мотора составляет 6 В. В качестве источника питания подойдёт зарядный блочёк для смартфона.

Катушка от удочки для ручной дрели

Используя обычную катушку для удочки можно сконструировать ручную дрель. Её бесспорным достоинством будет то, что механизму не требуется ни какого источника питания. Однако с другой стороны скорость работы значительно снизится. Собрать такое устройство в разы проще по сравнению с электрическими аналогами — на цилиндрическом валу катушки надёжно фиксируется зажимной патрон, и дрель готова.
