Что сделать из ручной дрели самоделки

Как подключается кнопка дрели

Как показывает опыт, неисправность дрели в 60% случаев связана с неисправностью кнопки выключения. Часто попытка замены этого элемента приводит к тому, что все провода запутываются, и возникает вопрос — что куда подсоединять, чтобы подключить все правильно. Именно в этом и стоит разобраться, чтобы подключаемые наугад провода не привели к возникновению короткого замыкания.

Сразу надо отметить, что кнопки на дрелях могут иметь разную конструкцию, однако различают три типа их устройств:

  • Обычные без регулятора — при нажатии на курок запускается электромотор на полную мощность. Обычно такие кнопки использовались на старых советских дрелях
  • Кнопка с регулятором оборотов — на курке имеется шайба, перемещение которой способствует увеличению или снижению сопротивления. Чем больше сопротивление, тем меньше скорость вращения патрона
  • Кнопки с регулятором оборотов и реверсом — дополнительно устройство оснащается пластиной с рычагом переключения направления вращения патрона. Реверс реализуется за счет смены полярности подачи напряжения на обмотку ротора и статора

Одной из самых трудных схем подключения является последний вариант. Однако, если разобраться, то в подключении всех видов кнопок ничего трудного нет. В этом помогут разобраться ниже приведенные схемы подключения кнопок разных дрелей — Бош, Интерскол и другие.

Данная схема также встречается в другом исполнении, как показано на фото ниже.

Отличие между этими схемами в подключении проводов от реверса к ротору и статору. Оба варианта являются правильными, и будут работать. Все зависит от модели инструмента. Соблюдая последовательность подключения кнопок дрели, не составит труда восстановить работоспособность инструмента. Ниже приведена схема в виде иллюстрации подключения кнопки дрели к коллекторному двигателю переменного тока.

Стоит отметить, что кнопка дрели выходит из строя не только по причине перегорания контактов, но еще посредством износа разжимной пружины. При большой выработке происходит поломка пружины, что в итоге приводит к заклиниванию устройства.

Интересные факты о ручной дрели

Рассматриваемый инструмент с момента его изобретения, применялся активно для сверления деревянных и металлических конструкций, а для сверления бетона такой прибор не предназначен. Это связано с тем, что в устройстве отсутствует ударная функция, поэтому пробурить отверстие в бетоне таким инструментом практически нереально. Однако домашние умельцы находили выход из ситуации. Во время сверления бетона наносились периодические удары молотком по пятке, что позволяло продвигаться сверлу внутрь материала.

Основной недостаток инструмента знает каждый, кому хоть раз приходилось его использовать. Он заключается в необходимости прикладывания физических усилий. Если при сверлении дерева требовалось немного усилий, то при работе с металлом и бетоном, уходило как минимум несколько часов на достижение результатов.

Это интересно! Достоинство, которое сохраняется за ручной дрелью даже сегодня, заключается в автономности инструмента. Он не требует подключения к электричеству, и не имеет съемных аккумуляторов. Именно поэтому, отправляясь на дачу или при работе в полевых условиях, не забывайте взять с собой ручную дрель.

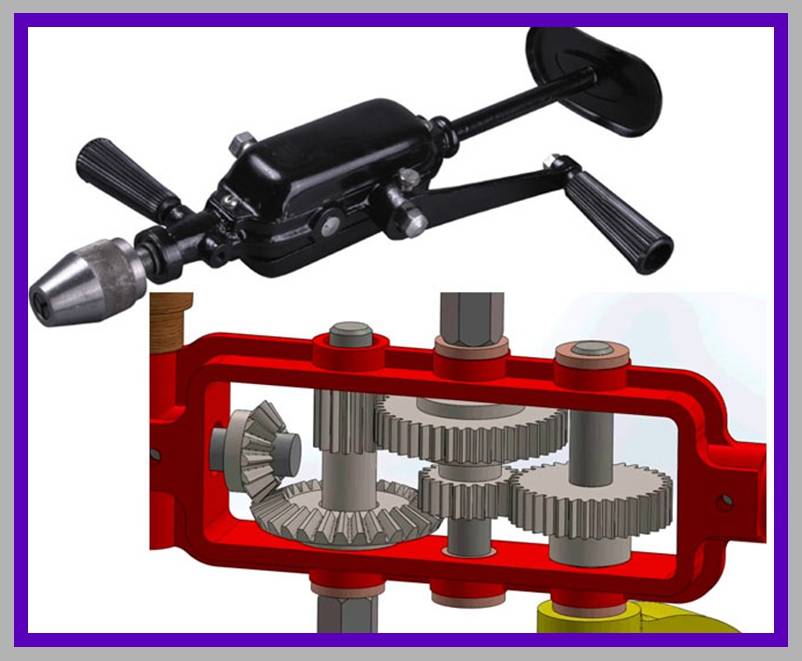

Принцип работы рассматриваемого инструмента простой, и заключается на передаче вращательных манипуляций от рукоятки на патрон инструмента через пару шестеренчатых передач. Шестерни способствуют увеличению скорости вращения патрона, но при этом снижается сила момента. Простая и незамысловатая конструкция делает рассматриваемым инструмент не только ремонтопригодным, но еще долговечным. Все, что нужно для продления срока службы — это следить за количеством смазочного материала на шестернях инструмента.

Итак, если вы вспомнили конструкцию механизма ручной дрели, а также, что она собой представляет, тогда пора разобраться, что можно сделать из этого инструмента.

Техника безопасности и правила выбора

Одним из ключевых условий, соблюдать которые стоит каждому владельцу ручной дрели, является безопасная эксплуатация данного инструмента. Последняя предусматривает учет несложных правил.

  • Выполнять сверление детали можно только после того, как она будет надежно зафиксирована. Игнорирование данного условия может привести к повреждению обрабатываемого предмета или получению травмы исполнителем.
  • Нельзя прикасаться к сверлам и насадкам – как во время работы дрели, так и по истечении небольшого периода времени с момента ее завершения. Это объясняется тем, что обработка твердых материалов быстровращающимся режущим инструментом предполагает сильное трение, закономерным следствием которого является нагрев.
  • После того как сверло надежно зафиксировано, исполнителю следует вынуть ключ из патрона.
  • Чтобы режущий инструмент не затупился, его нужно периодически охлаждать, делая перерывы в работе или нанося специальную суспензию. Таким образом можно не только продлить эксплуатационный ресурс сверла, но и сделать отверстия более аккуратными.

Иногда возникает потребность распилить довольно твердую доску на несколько планок. Вручную такую работу не осилить, а покупать заводской циркулярный станок ради единичного случая нерентабельно. Выход есть весьма простой — делается небольшого размера циркулярка из обычной дрели.

Электрический снегоход

Для создания простого и надежного снегохода подойдет аккумуляторный шуруповерт. Раму снегохода можно выполнить из саней, обладающих рулевым типом управления. На железную раму прикрепить шуруповерт. Для этого применяется колесо, приваренное в задней части рамы.

Цепь и 2 звездочки создают вращательные движения, которое вращает колесо снегохода, заставляя сани двигаться. Управление снегоходом состоит из троса, конец которого соединяется с кнопкой включения шуруповерта. Другой конец тросика крепится к рулю. В результате зажатия и разжатия ручки на руле идет включение (выключение) шуруповерта.

Создание снегохода своими руками из шуруповерта позволяет сэкономить немало средств.

ЭТО ПРОСТО ГЕНИАЛЬНО/Крутая самоделка из СТАРОЙ НЕГОДНОЙ РУЧНОЙ ДРЕЛИ

Что же понадобится, если вы вспомнили конструкцию механизма ручной дрели, также, что она представляет из себя, тогда пора разобраться, что делают из этого инструмента.

Чтоб вывернуть либо закрутить длиннющий шуруп в дерево, пригодится приложить много усилий. Если вы пробовали это сделать используя шуруповерта либо электронной дрели, то понимаете, что это сделать не просто. На некое углубление шуруп «войдет» в древесную породу, но закрутить его вполне электронными инструментами невозможно. Вручную также это сделать очень тяжело, потому на помощь стоит позвать старенькую ручную дрель.

В переделке инструмент для завинчивания либо вывинчивания длинноватых шурупов не нуждается. Нужно только зажать в цанговом патроне устройства соответственного размера биту, и приступить к делу. Эффективность внедрения ручного инструмента при завинчивании длинноватых шурупов значительно выше сравнительно с маломощными шуруповертами и оборотистыми электродрелями.

Не всякий знает что, что выполняют из старенькой дрели, не спешите утилизировать либо продавать Данный неоценимый инструмент. С его применением можно сделать приспособление для шуруповерта, пердназначенное для завинчивания и вывинчивания различных крепежей. Это бывают не только лишь длинноватые шурупы, но и болты с гайками. Секрет этого устройства по поводу того, что сделать из старенькой дрели конечно очень полезную вещь, которая дозволит добираться до недоступных мест с следующим вывинчиванием крепежных изделий.

Принцип производства насадки либо приспособления под шуруповерт из ручной дрели заключается в выполнении таких манипуляций:

  1. В начале освобождаем инструмент от излишних деталей. Для этой цели вам следует демонтировать патрон с инструмента, а кроме того ручку
  2. Демонтируется также упрямая пятка, которая в новеньком приспособлении не пригодится
  3. Вал, где размещался патрон, имеет необыкновенно общирный поперечник. В патрон шуруповерта установить вал такового поперечника невозможно, потому приступаем к его стачиванию
  4. Стачивать вал для уменьшения его поперечника рекомендуется на токарном станке. Внедрение для таких целей наждачного круга либо болгарки не рекомендовано, потому что стачивание получится неравномерным
  5. Чтоб сточить вал на токарном станке, его пригодится вначале демонтировать с инструмента. Это сделать легко. В механизме около конической шестерни, которая посажена на валу, находится отверстие со шплинтом. Данный шплинт нужно вышибить, тем разъединив шестеренку с валом
  6. После стачивания вала до 8-10 мм на токарном станке, его следует установить в район, не забыв зашплинтовать. Вал сделан из каленой стали, потому до того, как его стачивать, рекомендуется сделать термическую обработку (подогреть его паяльной лампой)
  7. Вал перемещается с помощью шарикового подшипника, который есть вариант смазать, чтоб продлить срок его службы
  8. 1-ая часть работы выполнена. Вал, который был сточен, на новеньком приспособлении будет применяться как передаточного устройства. Рабочим элементом на приспособлении будет вал, где крепилась ручка
  9. 2-ой вал имеет специфичную шестигранную форму, которую следует также обработать, чтоб вы могли надевать на этот адрес торцевые головки либо другие насадки. Простейший вариант — это сделать из шестигранной формы торцевого выступа квадратную под закрепление головок
  10. Это сделать есть вариант с использованием болгарки и отрезного круга. Одновременно на таковой вал сможете устанавливать только головки для завинчивания и вывинчивания болтовых соединений
  11. Если планируется использовать приспособление для других целей, то на валу есть вариант порезать резьбы, за ранее сделав его цилиндрической формы и обточив до подходящих размеров
  12. На нарезанную резьбу нужно завинтить патрон от дрели, в который устанавливается разные насадки — биты, миксеры, сверла, фрезы и т.п.
  13. Учтите также, что для установки патрона на вторичный вал приспособления, пригодится также порезать внутреннюю резьбу для контрольного закрепления цангового патрона
  14. В окончании производства приспособления из старенькой ручной дрели нужно отрезать оставшуюся часть, на в которой требуется крепилась упрямая лапка
  15. После чего самодельная приспособа готова к применению. Остается закрепить ее в патроне шуруповерта, и протестировать

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка.

Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок?

Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Чистка овощей, фруктов, рыбы

Снятие кожуры с овощей и фруктов осуществляют, используя перьевое сверло. Последнее вставляют в патрон шуруповерта, а на другой его конец накалывают продукт. Включают агрегат и проводят снятие шкурки специальной чистилкой, которую можно приобрести в любом магазине.

Такой же способ применяют, если возникает вопрос, как почистить кукурузу шуруповертом. Початок насаживают на сверло, а верхний его конец придерживают обрезанной частью пластиковой бутылки, чтобы зерна не разлетались.

Для очистки рыбы от чешуи используют длинный саморез. Для качественной очистки процедуру проводят на медленной скорости. Направление движения самореза – от хвоста к голове. В отличие от ручной чистки, кончиком насадки легко выполнять снятие чешуи в труднодоступных местах.

Насадка на шуруповерт

Немного поразмыслив можно смастерить насадку для шуруповерта.

Такую простейшую по своей конструкции насадку можно создать без лишних сложностей.

Идея хороша тем, что нет необходимости тратиться на дополнительные детали. Все что нужно, уже есть в конструкции дрели. Необходим только токарный станок, болгарка, сварочный аппарат и конечно же — шуруповерт, насадку на который мы сейчас будем делать:

  1. Снимаем две крышки с корпуса дрели. Откручиваем упорную часть.
  2. Выбиваем шплинт с малой шестерни и снимаем ее с вала, на котором крепиться сверлильный патрон.
  3. С помощью точильного станка растачиваем конусный наконечник вала до 10 мм.
  4. Вставляем вал обратно в корпус дрели, надеваем шестерню и шплинтуем.
  5. С правой стороны болгаркой отрезаем вал с резьбой.
  6. Вкручиваем резиновую рукоять (улучшенный вариант) в корпус справа.
  7. Срезаем резьбовую часть вала большой шестерни.
  8. К валу большой шестерни необходимо приварить головку.
  9. Прикрутить две крышки к корпусу обратно и смазать шестерни специальной графитной смазкой.
  10. Насадка готова к использованию!

Механизм «самоделки» позволяет ввинчивать и вывинчивать болты и гайки в труднодоступных местах. Увеличивает крутящий момент в 6-7 раз. Поскольку насадка имеет большую длину, чем простой шуруповерт, то инструмент может быть использован в хозяйстве, для сборки мебели, при ремонте автомобилей, если к гаечному соединению не добраться другим способом.

Настольный сверлильный станок

Не менее важным в домашней мастерской является сверлильный станок. Для его самостоятельного выполнения также отлично подойдет старый шуруповерт.

Для начала следует разобрать инструмент, демонтировав из него двигатель, редуктор и патрон. Закрепить головку будущего станка можно при помощи хомутов, выполненных из текстолита. Во избежание появления перекосов хомуты рекомендуется обрабатывать одновременно. Ограничительные стойки изготавливаются из втулок с резьбой, расположенной во внутренней части. Втулки должны быть одинакового размера.

После этого следует приступить к выполнению из капролона 2 бобышек. В их центральной части высверливается отверстие. В результате получаются 2 эксцентричные втулки.

На прутке установить хомут и регулируется люфт. Для этого используется эксцентрик. Обеспечить возможность возращения сверлильной головки в начальное положение деревянный рычаг крепится на металлическом прутке с пружиной.

Подача электрического тока осуществляется посредством использования трансформатора, мощность которого не превышает 150 Вт. Теперь остается установить конденсатор с диодным мостом и головку для сверления на станине. Токарный станок готов к работе.

Болгарку

При отсутствии шлифовальной машинки ее можно заменить самодельной болгаркой, выполненной из старого шуруповерта. Для этого используется насадка или переходник, оснащенные редуктором, которые можно приобрести в готовом виде. Не исключена также возможность изготовления таких приспособлений своими руками. Для этого пригодятся шпильки, гайки и шайбы, диаметр которых аналогичен с диаметром патрона шуруповерта.

После разбора корпуса инструмента и демонтажа его редуктора в его патрон на место редуктора вставить конец насадки либо переходника. Собрав корпус нового инструмента, самодельная углошлифовальная машинка готова к использованию.

Плюсы

Существует достаточное количество преимуществ, полностью оправдывающих использование описываемых инструментов.

  • Простота конструкции. Благодаря отсутствию большого количества составляющих механические дрели легко ремонтируются и не нуждаются в особо тщательном уходе. Это позволяет существенно уменьшить количество времени и средств, нужных для обеспечения работоспособности используемого инструмента. Решение данной задачи сложностью не отличается: оно предполагает своевременное нанесение смазочных материалов и замену деталей, исчерпавших свой рабочий ресурс.
  • Надежность и прочность. Опыт показывает, что сломать ручную дрель очень сложно даже при условии регулярной и весьма интенсивной эксплуатации. Это объясняется высоким качеством материалов, используемых при изготовлении таких инструментов (особенно тех, которые были выпущены во времена СССР). Многие механические дрели, произведенные несколько десятилетий назад, успешно служат до сих пор, неоднократно оправдав свою первоначальную стоимость.

  • Автономность. Описываемые инструменты не нуждаются в электрическом питании, а потому они могут применяться где угодно. Данное преимущество ручных дрелей особенно актуально для тех, кому приходится работать вдали от привычных благ цивилизации.
  • Демократичная цена. На сегодняшний день новую ручную дрель можно приобрести за 600-1000 рублей, тогда как бывшая в употреблении механическая «помощница» обойдется еще дешевле (примерно вдвое). Помимо технического состояния, на стоимость инструмента влияют его габариты, комплектация, материал корпуса и репутация завода-изготовителя.

Читать также: Класс точности электросчетчиков для жилых домов

Чаще всего мастера отдают предпочтения дрелям, выпускаемым в двуручном исполнении, используя их для создания небольших отверстий и пазов

Аккуратное выполнение таких работ предполагает точное регулирование глубины сверления и предельно осторожное вращение, для которых описываемый инструмент подходит в наибольшей степени

Практические примеры самодельного токарного станка, с учетом рекомендаций, изложенных выше

Начнем с простейшего варианта, который изготавливается за один выходной день практически без финансовых затрат (дрель уже есть, ее стоимость не учитывается).

Набор заготовок на иллюстрации: собственно инструмент, несколько деревянных заготовок, крепежные элементы.

Самый ответственный момент – это соосность вала дрели с опорным наконечником импровизированной задней бабки. Поэтому измерения производим с точностью до миллиметра.

Поскольку станок будет не очень габаритным, располагаем его на станине из толстой фанеры. Держатель для шейки дрели также вырезаем из фанеры, причем зажимной хомут не обязателен. Достаточно будет фиксирующего винта. Размещаем узлы на станине:

Шпиндель не обязателен: тонкие заготовки можно зажимать в штатном патроне дрели, а для более объемных деталей изготавливается импровизированная план шайба.

На таком станке можно с легкостью обрабатывать деревянные болванки, а также заготовки из композитных материалов: текстолит, и пр.

Используя аналогичные материалы (лучше прочной многослойной фанеры только толстый текстолит), можно изготовить более сложный с точки зрения настроек станок.

Сама дрель закрепляется не только в районе шейки, но и поддерживается дополнительным кронштейном. Это позволит избежать вибраций, особенно при высокой нагрузке или несимметричной заготовке.

Учитывая возможность точной подгонки узлов под конкретную дрель, можно выполнить крепление максимально щадящим для самого инструмента. Например, вентиляционные отверстия не должны быть закрытыми.

Упор для резцов (даже при условии, что они будут держаться в руках), выполняется подвижным. Причем как по горизонтали, так и по вертикали. В процессе обработки болванка становится тоньше, можно придвигать опорную поверхность к детали.

Задняя бабка по вертикали не регулируется, это логично. А по горизонтали выполняется грубая настройка (придвигается опора), и точная настройка с помощью винта.

Главный принцип любой подобной конструкции – вы не теряете безвозвратно сам электроинструмент. То есть, дрель можно в любой момент демонтировать и пользоваться ей по назначению.

Реставрация

Вы не можете отказаться от старого, но любимого инструмента?

Дайте ему вторую жизнь и результат будет радовать каждый раз, когда берете инструмент в руки.

Для того, чтобы реставрировать ручную дрель, не нужно особого мастерства. Достаточно тщательным образом выполнить по пунктам все этапы работы:

Раскрутить все винтовые соединения дрели. Снять ручку и обе крышки. Если возникают трудности при раскрутке винтов, используйте любое средство для растворения ржавчины аэрозольного типа.
Вытащить все шплинты, освободив шестерни. Снять валы быстрого и медленного вращения. Демонтируем упор, шпиндель, ручку, сверлильный патрон. Аккуратно снимаем подшипник, чтобы содержащиеся внутри металлические шарики не рассыпались.
Раскладываем все детали и винты на рабочем столе. Салфеткой, смоченной специальным антикоррозийным составом, протираем каждую составляющую инструмента. Удаляем старое масло с шестерней и внутри корпуса. При необходимости используем щетку по металлу.
Наступает время «водных процедур» — аккуратно помещаем все детали дрели (кроме деревянной части ручки) в емкость с нейтрализатором ржавчины, таким как ВСН-1, например. Оставляем на пару часов.
Достаем все детали из емкости, и еще раз тщательно очищаем щеткой с пластиковым ворсом каждую деталь со всех сторон от остатков ржавчины. Не забудьте о винтах, они также не должны уходить от руки «реставратора»
Когда вы убедитесь в том, что с ржавчиной покончено, приступите к удалению остатков краски. Для этого потребуется гель для удаления лакокрасочных покрытий. Нанесите этот гель кисточкой на все детали, где необходимо удалить остатки красочного покрытия.
Снимите остатки краски щеткой по металлу или шпателем (в труднодоступных местах).
Отполируйте поверхность крышек, корпуса и ручки дрелью с войлочной насадкой.
При необходимости произведите рехтовку поверхности крышек молотком.
Начинаем подготовку к покрасочным работам. Заклейте малярным скотчем отверстия от крышек на корпусе, внутрь отверстий для винтов поместите заглушки из бумаги. Отдельно развесьте корпус, ручку, крышки, упор и вскройте аэрозольной шпаклевкой каждую деталь со всех сторон. Подождите, пока высохнет.
Затрите каждую деталь наждачной бумагой и покройте еще раз краской из аэрозольного баллончика

Делайте это осторожно и на расстоянии, чтобы не было подтеков.
Деревянную часть ручки также отшкурьте и вскройте лаком, или можно сделать новую на токарном станке.
Приступаем к сборке. Смазываем специальной графитной смазкой шарикоподшипник

Устанавливаем его. Укрепляем на валах малую и большие шестерни соответствующими шплинтами. Устанавливаем на место сверлильный патрон и упор.
Смазываем все шестерни специальной графитной пастой и закрываем корпус крышками с двух сторон. Завинчиваем винтами.
Присоединяем винтом к корпусу ручку с деревянной частью.
Готово! Старенький инструмент преобразился и радует своего хозяина!

Ручная дрель может оставаться не только надежным помощников в работе домашнего мастера, но и стать источником технических новшеств. Ибо творческое начало присуще каждому умельцу!

Ручная дрель представляет собой инструмент, который до появления электроинструмента пользовался огромной популярностью. У каждого уважаемого себя мастера в своем арсенале была как минимум одна такая дрель, которая была попросту незаменимым помощником. Но у такого инструмента имеется существенный недостаток – это необходимость использования физической силы. Сегодня такие инструменты заменены более рациональными – электродрелями и аккумуляторными шуруповертами. Новые инструменты появились, а что же делать со старыми ручными дрелями? У кого в гараже завалялась ручная дрель времен СССР, не спешите ее утилизировать. Из этого инструмента можно сделать кое-что полезное. В этом материале будет рассмотрено несколько идей.

Садовый измельчитель

На базе электрического шуруповерта можно изготовить измельчитель садовых веток (диаметром не более 1 см) или травы. Мощность шуруповерта не должна превышать 0,5 кВт.

При работе рекомендуется соблюдать такую последовательность операций:

  1. Подготовить емкость, в которой будет находиться трава или ветки, подлежащие измельчению. Это может быть выварка или большое ведро.
  2. В центральной части дна емкости высверлить отверстие, в которое будет вставляться вал для фиксации режущих элементов измельчителя.
  3. Для установки емкости и удобной работы ее можно установить на краю стола либо изготовить для этого каркас из деревянных реек.
  4. Установить на валу режущие элементы, прикрепив их болтами. Для этого лучше подойдут полотна для ножовки, установленные заточкой вниз.
  5. В нижней части каркаса установить шуруповерт с установленными ножами.
  6. Припаять кнопку для включения агрегата.
  7. В нижней части стенки емкости прорезать отверстие (10Х20 см). В него вставить металлический или пластиковый рукав, через который будет выводиться измельченное сырье.

Устройство готово к работе. Для обеспечения эффективной работы ветки рекомендуется предварительно поломать на небольшие части.

Особенности ручной дрели

Ручная дрель была создана для того, чтобы сверлить отверстия в различных видах материалов: дерево, пластик и металл. Принцип работы основывается на паре шестерней различного диаметра, что позволяет увеличить скорость вращения, делая тем самым инструмент вполне пригодным для сверления. Именно благодаря шестеренчатому механизму, инструмент получил широкое распространение и применяется даже сегодня.

Интерес к применению ручной дрели снизился с момента изобретения электродрелей, но все же к использованию данного инструмента прибегают в крайних случаях, когда отсутствует электричество, а необходимо срочно высверлить отверстие. Не будем углубляться в подробности данного инструмента, а лучше выясним, что можно сделать из старой ручной дрели?

Вариант 1

Если вы задаетесь вопросом о том, что можно сделать из старой ручной дрели, то вы на правильном пути. Не стоит торопиться ее выбрасывать, так как из нее можно сделать прекрасную приставку к шуруповерту. Готовое изделие позволит откручивать и закручивать различные виды крепежных изделий в труднодоступных местах, при помощи шуруповерта. Как сделать такое приспособление, рассмотрим детальнее.

  1. Первоначально необходимо снять с инструмента патрон, чтобы остался один вал.

  2. Вал инструмента имеет достаточно большой диаметр, поэтому в патроне шуруповерта он не сможет быть зафиксирован. Его следует немного сточить, чтобы можно было вставить в патрон и зафиксировать. Для этого потребуется воспользоваться токарным станком. Обтачивать вал при помощи наждачного круга или болгарки не рекомендуется, так как сточить его равномерно не получится. Для установки вала на токарном станке, его следует предварительно извлечь, для чего расшплинтовывается шестеренка.

  3. После того, как вал будет сточен до определенного диаметра, можно приступать к его обратной установке. При установке вала, можно смазать шариковый-подшипник.

  4. Теперь остается приступить к подготовке второго вала, который и будет являться основным для установки соответствующих головок под крепежные элементы. Чтобы на этот вал можно было надеть сменные головки, следует его обточить под квадрат(обычно 12,7 на 12,7мм). Для этого можно использовать болгарку с абразивным диском.

  5. Чтобы инструмент имел меньшие габариты, следует обрезать ручку, как показано на фото ниже.

  6. Теперь можно надевать соответствующие головки на получившуюся приставку, а также закреплять ее в патроне шуруповерта, и приступать к проведению испытаний.

Преимущества такой приставки для шуруповерта

К преимуществам этой приставки следует отнести следующие моменты:

  1. Увеличение крутящего момента шуруповерта примерно в 6-7 раз.
  2. Возможность завинчивания и вывинчивания болтов и гаек в труднодоступных местах.
  3. Простота изготовления приспособления.
  4. Не требует никаких дополнительных капиталовложений.
  5. Расширение возможностей при работе с шуруповертом.

Такая самодельная приставка обязательно пригодится в хозяйстве, а также при проведении ремонтных работ автомобиля.

Что сделать из старой ручной дрели: вариант 2

Из ручной дрели можно также сделать очень удобный ключ, что-то наподобие трещотки. Для этого потребуется все лишь две шестеренки и некоторые дополнительные детали. В результате получится инструмент такого типа, как показано на фото ниже.

Подробности его изготовления можно посмотреть в видеоролике:

В завершении следует отметить, что такая полезная вещь, как ручная дрель таит в себе еще очень много идей применения.
