Настольный сверлильный станок Jet JDP 8l

Особенности конструкции агрегата

Особенностью конструкции сверлильного аппарата является продуманная схема расположения его базовых элементов. Рабочий стол вместе со станиной выполнены из чугуна, такая особенность значительно увеличивает их срок службы.

Основой конструкции агрегата является опорная стойка, на которой крепится шпиндель с электрическим двигателем и устройством переключения передач. Рабочий стол тоже является составной частью опорной стойки.

При повороте рукоятки подается патрон, смещаясь по стойке, рабочий стол регулирует свое положение.

Аппарат предусмотрен для использования только в закрытых мастерских, поскольку для него не предусмотрена система защиты от влаги.

Особенностями агрегата являются:

• наличие поворотного устройства рабочего стола;
• заготовочный стол и цоколь агрегата сделан из чугуна;
• присутствие в агрегате двигателя асинхронного типа.

Поворотный механизм позволяет располагать сверлилку под углом в 45 градусов. С помощью специально предусмотренных пазов имеется возможность монтажа обрабатываемой детали на поворотном механизме станка.

Базовым материалом для изготовления аппарата является серый чугун. Такой материал отличается долговечностью. При своей массе, значительно превышающей массу обычного чугуна, серый чугун увеличивает срок эксплуатации оборудования, в состав которого входит

Но при всей своей долговечности материал является хрупким и требует осторожного обращения

Электрический двигатель асинхронного вида, установленный на агрегате, напрямую влияет на срок его службы. Двигатели подобного типа не требуют подключения дополнительного оборудования к сети в виде различных выпрямителей.

Плюсы и минусы станка

Основное преимущество модели в ее цене и качестве. Устройство имеет невысокую цену по сравнению с другими аналогичными моделями станков. Для аппарата характерна качественная сборка. Способность станка обрабатывать металл, пластмассу и дерево делает его функционально разнообразным аппаратом для сверления.

Дополнительными преимуществами оборудования являются:

• качественно работающий механизм переключения передач,
• высокое значение мощности электрического двигателя,
• удобные рукоятки управления.

Надежность механизма переключения передач обеспечивается за счет присутствия в оборудовании зубчатого ремня и шкивов, сделанных из алюминия. Первый препятствует появлению рывков шпинделя в процессе работы оборудования, вторые шкивы – имеют долгий срок службы.

Мощный электродвигатель агрегата позволяет производить глубокое сверление различных изделий.

Все рукоятки устройства имеют нужный размер. Оператору во время работы на станке не приходится отвлекаться из-за неудобных рукояток управления.

JET JDP-8L имеет ряд недоработок:

• Плохо продуманное устройство подъема и опускания рабочего стола.
• Постоянная необходимость контроля силы прижима, когда станок крепится к рабочей поверхности.
• Создание заводским сверлильным патроном люфта при работе.

Механизм, поднимающий и опускающий рабочий стол, требует постоянной проверки на надежность фиксации. Это требуется делать каждый раз перед началом работы на аппарате.

При увеличенной силе прижима агрегата к рабочей поверхности возникает серьезный риск повреждения и разрушения опорной станины.

Практически все заводские сверлильные патроны в процессе работы агрегата создают люфт, составляющий 0,1 мм. Специалистами рекомендуется заменять этот элемент станка по необходимости.

Виды

Все станки настольного типа делятся на 3 категории:

• для древесины;
• для металла;
• универсальные.

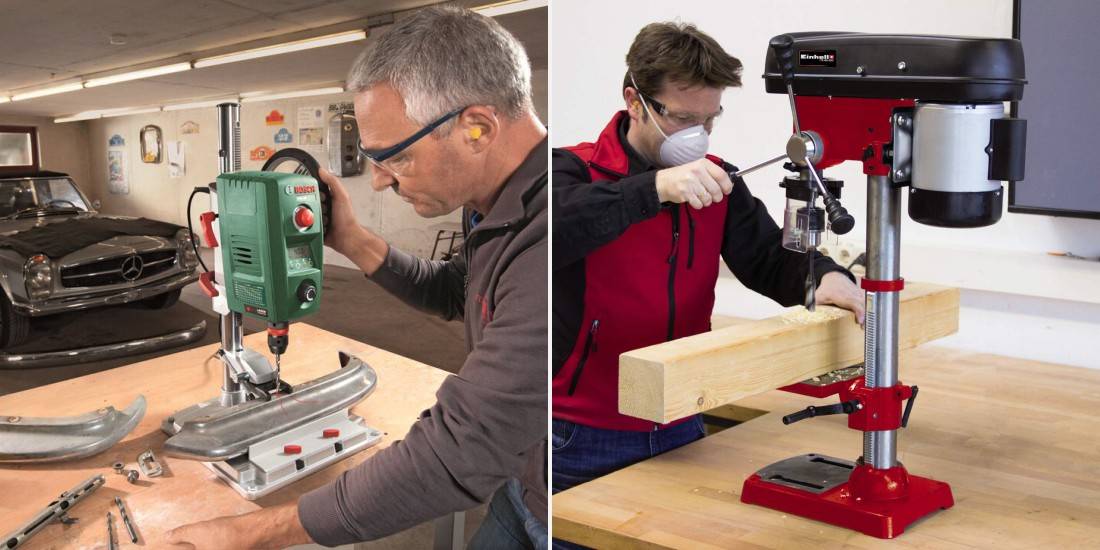

Существуют разные виды настольных сверлильных станков

Разновидности отличаются в первую очередь мощностью. При работе с заготовками из древесины не требуется создавать особых усилий, а для обработки металла станку нужна более высокая мощность. Сверление металла осуществляется на низких и средних скоростях. Для работы с древесиной или пластиком обычно используются повышенные скорости: от средней до высокой.

Головная часть станка представляет собой сверлильный модуль, который связан с электромотором ступенчатой ременной передачей

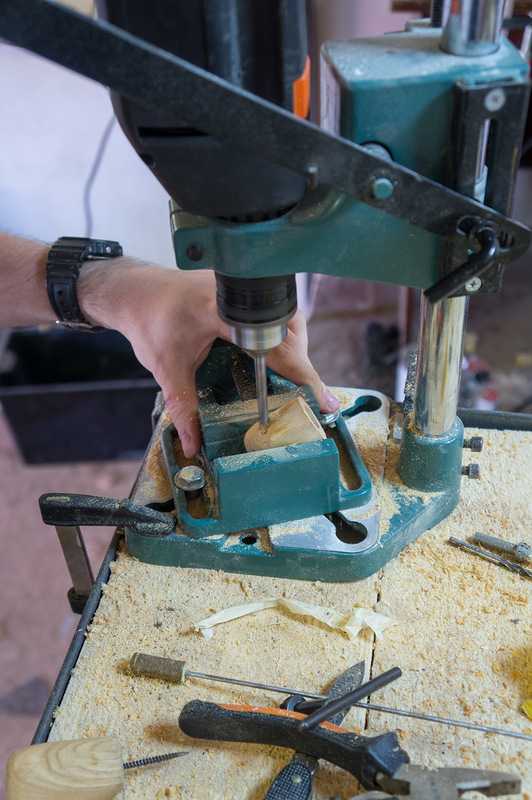

Для работы с деревом

Эти агрегаты рекомендуется приобретать, когда мастер часто и подолгу работает с заготовками из древесины или пластика. Станок по дереву является незаменимым оборудованием при изготовлении мебели, дверных и оконных конструкций, макетов и шаблонов, посуды, сувениров. Станки для дерева отличаются наличием маломощного привода. При этом габариты агрегата могут быть крупными, что дает возможность обрабатывать большие заготовки.

Сверлильный станок по дереву оснащается шпинделем для перьевых сверл. Ключевой их особенностью является возможность установки хвостовика лишь небольшого диаметра, до 5-7 мм. Режущая часть может иметь достаточно крупный типовой размер, вплоть до 30 мм и более. Дополнительно в станках по дереву используются тиски с накладками на зажимных губках из мягкого материала: древесина, полиуретан, резина, пластик, для предотвращения вмятин на обрабатываемых деталях.

Сверлильный станок по дереву

Сверлильные по металлу

Оборудование предназначено для работы с заготовками из металлов и сплавов. Ключевой их особенностью является использование привода повышенной мощности. Он рассчитан на сверление со скоростью не выше 1000-1500 об/мин. Хорошая мощность мотора не дает сверлу «увязнуть» при вращении шпинделя с низкой скоростью. Встречаются настольные станки, которые имеют в перечне скоростей режим оборотов свыше 1500 об/мин.

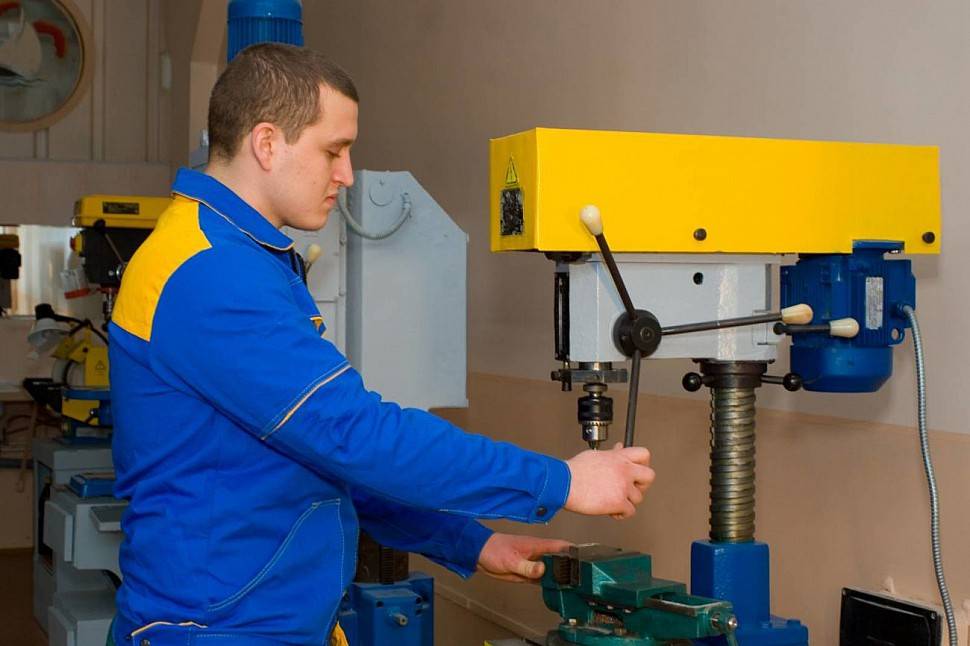

Сверлильные станки по металлу

Скорость выше среднего можно использовать при обработке заготовок из мягких металлов. Для сравнения, нержавеющую сталь обычно сверлят со скоростью в пределах 300 об/мин. Это при условии использования сверла из быстрорежущей стали (Р6М5). Классическую углеродистую сталь (Ст45), не отличающуюся особой прочностью, сверлят на скорости 600 об/мин.

Мнение эксперта
Куликов Владимир Сергеевич

Для изготовления отверстий в чугунных заготовках нужна скорость в пределах 1000 об/мин. Высокая скорость вращения шпинделя пригодится при проведении некоторых специфичных видов обработки: рассверливание, зенкерование и развертывание.

Какой сверлильный станок вам нужен?

По деревуПо металлу

Универсальные

Этот тип оборудования можно распознать по расширенному диапазону режимов скорости. Частота вращения шпинделя в таких моделях обычно регулируется в очень широких пределах, начиная от 200 и заканчивая 2000 об/мин. Универсальные станки целесообразно выбирать, когда мастер регулярно имеет дело с обработкой заготовок из разнородных материалов. Покупка такой модели дает возможность сэкономить не только финансы. Один агрегат позволяет еще сэкономить и место на рабочем столе.

Правила сборки и разборки агрегата

Станки JET JDP 8l 10000355m отличаются простотой сборки и разборки своих узлов. Сборка заключается в креплении колонны к основанию, вставке столика и закреплении головки со щитком. На последнем этапе вкручиваются ручки управления.

Разборка аппарата происходит в несколько этапов:

• с пружины откручиваются 2 гайки,
• снимается сама пружина,
• вытаскивается ручка,
• происходит вываливание пиноли вниз.

При разборке аппарата легко изучить его составные элементы:

• двигатель станка имеет мощность 350 Вт, на нем имеются охлаждающие ребра,

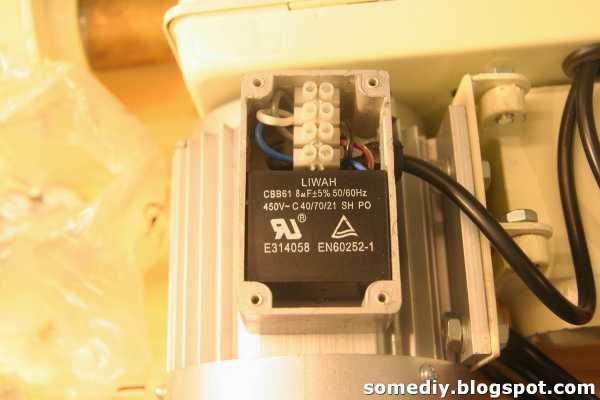

• под крышкой двигателя располагается конденсатор напряжением 450 В,
• шкивы сделаны из алюминия,
• имеется зубчатый ремень марки XPZ

Имея такие характеристики, агрегат легко выполняет сложные операции, уверенно обрабатывает детали, имеет большой срок эксплуатации.

Фрезерные станки по металлу

Сверлильно-фрезерные станки JET

– востребованное оборудование, так как производит сверлильные или фрезерные работы при обработке металлических изделий. Эта модель станков пользовалась повышенным спросом, но потом он пошел на спад. Теперь производители выпустили обновленные варианты, которые спешит представить компания СоюзПром Комплект. Помимо визуального представления теперь с возможностью внимательно изучить описания и технические характеристики каждой модели.

Особенности оборудования

Сверлильно-фрезерные станки JET

наделены рядом особенностей, которые выглядят следующим образом:

• сверлильная голова изготовлена исключительно из высококачественного чугуна;
• частота вращения наделена специальными элементами, которые позволяют регулировать показатель;
• благодаря наличию цифрового экрана, теперь можно выводить информацию об индикации частоты вращения и перемещения шпинделя;
• фрезерная головка с поворотным механизмом;
• подача перемещения шпинделя имеет микронный формат;
• в наличии есть сенсорная панель управления;
• защитный экран;
• размер стола теперь 700 мм.

Преимущества оборудования позволяют без проблем выделить этот станок на фоне остальных. Поэтому следует внимательно отнестись ко всем доступным описаниям, что максимально точно определить нужную модель для дальнейшего применения.

Покупка в один клик

Для того, чтобы комфортно купить нужно оборудование, достаточно воспользоваться сайтом компании СоюзПром Комплект. В нем заложена вся необходимая информация, подробно расписаны технические характеристики и контакты, которыми вы можете воспользоваться. Желаем приятных покупок и улучшения эффективности вашей деятельности.

История производства

Компания Jet была основана еще в середине прошлого века, в 1958 году. Тогда фирма занималась торговлей американскими и японскими токарными станками. Главным шагом к востребованности на мировом рынке для производителя стало объединение с крупной фирмой из Швейцарии WALTER MEIER AG. После слияния, обе компании смогли выйти на мировой рынок.

Выкупив два известных на тот момент бренда, Jet стали активно развиваться, а уже в 2003 году, станки компании стали лидерами мирового рынка. Первые станки Jet появились в странах СНГ в начале двухтысячных. Одним из самых популярных стал JET JMD-X1L, благодаря своей скромной стоимости и малогабаритности.

Обзор сверлильного станка Jet JDP-8L Часть1. |Andrew’s DIY Projects

У домашнего (да и не только) мастера выбор небольшой: все новые недорогие станки китайского производства. Зачастую складывается ощущение, что делают их на одном заводе, только красят в разный цвет. Присматривался также к Bosch PBD40, но цена отпугнула, да и опять шумный коллекторный двигатель. В итоге вернулся опять к китайцам, думал о Корвет-46 на 500 Ватт, но два ремня (съедающих мощность) и возросшие цены ограничили мой выбор. В итоге решил взять самую простую сверлилку на 5 скоростей – JET JDP-8L (аналоги Корвет-45 и подобные).

Плюсы сверлильного станка перед дрелью или шуруповертом достаточно очевидны:

• проще выдержать перпендикулярность (или любой другой угол)
• ременная передача позволяет максимально полно использовать мощность на низких оборотах (на коллекторных двигателях на низких скоростях мощнность значительно падает, да и ведет к перегреву двигателя)

• двигатель с ребрами охлаждения
• зубчатый ремень
• оригинальные ручки (неплохой хват)
• квадратный кожух (упорно напоминает мне бензобак:))

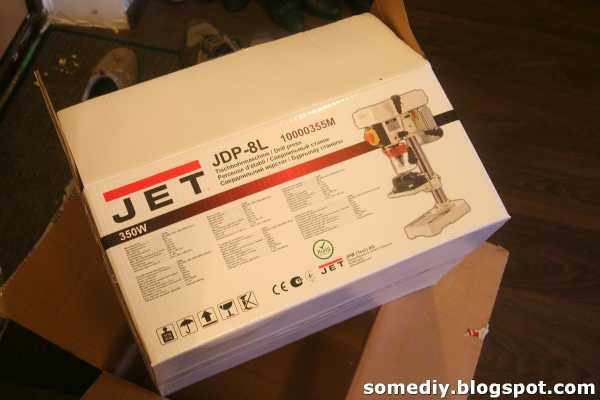

Комплектация

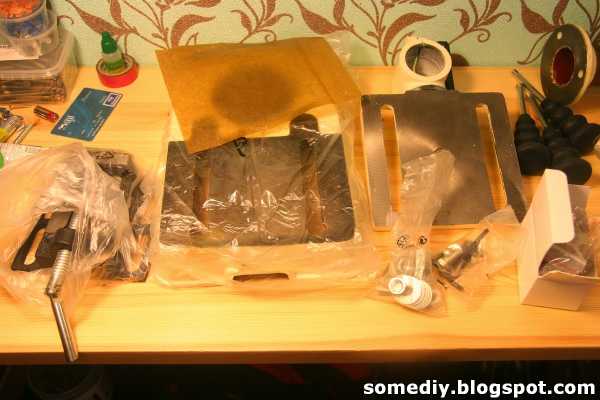

Итак, в коробке:

• сверлильный станок практически в сборе
• станина
• колонна
• столик
• патрон и ключ в коробочке
• тиски

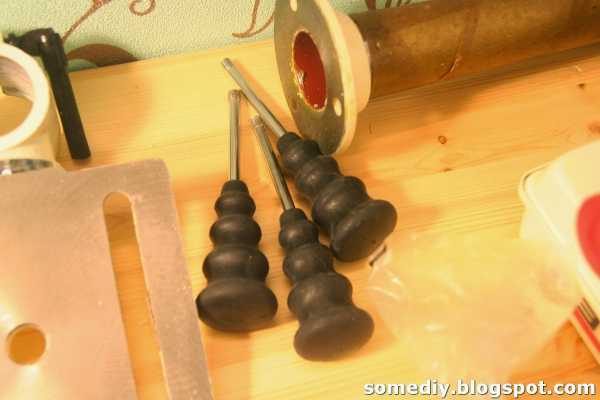

• ручки – 3шт.
• два пакетика с болтами, шайбами и т.п.
• прозрачный пластиковый щиток
• инструкция, гарантийный талон

Сборка

Конструкция, РазборкаКонструкция весьма простая. Разбирается станок легко и быстро.Для полной переборки потребуется: два шестигранника (есть в комплекте), ключи на 13, 14, 15.Откручиваем две гайки с пружины. Аккуратно снимаем пружину.

Кожух ремня сделан из тонкой жести. Легко изгибается.

Двигатель, ременная передача

ПатронПатрон ЗВП, конус B16, производитель San Ou. Ничего плохого или хорошего сказать не могу, обычный патрон. Померить биения нечем, но шканты из деревяшек приходится плоскогубцами доставать.

ТискиЕсли сам станок в целом сделан весьма аккуратно, то на тисках китайцы отдохнули. Поэтому лучше их сразу убрать подальше, чтобы не расстраиваться.

Первоначальня настройка, доработки.Необходимо проверить затяжку всех болтов. Зачастую всё недокручено. Местами добавил шайбы, либо поменял их на более широкие.

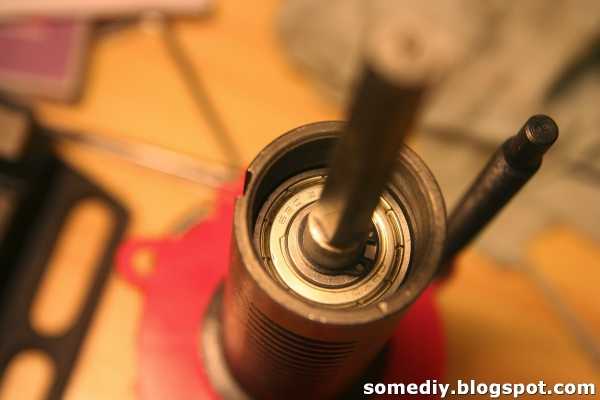

Главная болезнь этих станков это люфт пиноли. Мой не оказался исключением. Сбоку есть регулировочный винт, но сделан он весьма странно. На концу находится прямоугольный выступ, который видимо должен попадать в паз в пиноли, но из-за резьбы этого естественно не происходит.

Я взял болт М8, высверлил небольшую лунку в торце. Вставил стальной шарик на 5мм. Этой конструкцией выбираю люфт. Только необходимо смазать все эти детали. По началу я делал это без смазкии буквально за 10 опусканий пиноли в ней образовался ощутимый паз. В общем необходимо всё это регулярно смазывать и не усердствовать с затяжкой. Удалось минимизировать люфт (по одной оси) и остался свободной возврат пиноли пружиной.

Впечатления.

Если вы любите копаться во всяких механизмах, то станочек станет еще прекрасной игрушкой:) Свой я пересобрал уже раз 5 и есть еще мысли как можно улучшить:)

По деревяшкам устраивает всем. Металл не сверлю практически.

Плюсы:

• Вес: можно легко перетаскивать (актуально для маленькой мастерской)
• Цена
• Асинхронный двигатель
• Всё сделано в меру аккуратно

Минусы:

• Вес: для серьезных работ по металлу нужно больше прочности.
• Что-то постукивает и дребезжит (особенно на высокой скорости)
• Тиски (убрать с глаз долой, чтобы не расстраиваться)

Продолжение: Jet JDP-8L Часть 2.

Конструкция и полная комплектация

Конструкция станка достаточна проста. Основные составляющие инструмента изготовлены из надежного и устойчивого к вибрациям серого чугуна. Специальный рычаг «ласточкин хвост» позволяет настроить чугунную станину с микрометрической шкалой для разметки крест-на-крест. Это позволяет значительно расширить рабочую поверхность.

Важно!

Основное отличие JET JMD-X1L от JET JMD-X1 заключается в расширенной рабочей поверхности (столешницы) до 460 мм.

В комплектацию модели входит:

• М12 – зажимная тяга.
• Патрон сверлильный с оправкой.
• Защитный экран.
• Документация и руководство по эксплуатации.

Правила использования

Сверлильный аппарат перед работой требует ознакомления с инструкцией. Она касается правил сборки элементов станка и соблюдения техники безопасности в процессе работы.

Оборудование нуждается в надежной и прочной поверхности, на которую его предполагается установить. Корпус агрегата разрешено прикрутить к поверхности через отверстия, имеющиеся в станине.

При работе на устройстве важно придерживаться следующих рекомендаций:

• Заранее установить на лицевую часть головки шпинделя защитный экран, он способен свободно поворачиваться относительно сверла.
• Установка обрабатываемого изделия на станке производится при помощи специальных струбцин.
• Требуется заранее рассчитать режим вращения сверла исходя из типа обрабатываемой детали, материала и глубины сверления.
• Образующаяся в процессе работы Джет стружка сдувается с него только после выключения всех узлов.
• Недопустимо обрабатывать на аппарате магниевые заготовки по причине высокого риска возгорания.
• Не допускается применять на станке шлифовальные, круглопильные диски и фрезы.

Наибольшему износу подвержены строгальные ножи, ремни и сверла станка. При малейшей утрате свойств указанными элементами оборудования требуется их незамедлительная замена.

Строгальные ножи Kanefusa

Отдельное внимание необходимо уделять качеству отверстий обрабатываемых изделий. Многочисленные отзывы указывают на оптимальный диаметр отверстий в 8 мм

Если указанный параметр превышает 8 мм, происходит биение патрона, а рабочий стол прогибается

Если указанный параметр превышает 8 мм, происходит биение патрона, а рабочий стол прогибается.

Купить Jet JDP-8L

	JET JDP- 8L 10000355M Имея в своем арсенале сверлильный станок настольного типа Jet JDP-8L, можно выполнять различные работы по сверлению отверстий, как в бытовых, так и в производственных целях. Данная модель с легкостью может проделать отверстия различного диаметра в металлических и деревянных заготовках в зависимости от выбранного типа сверл. Станок Jet JDP-8L прост… ещев обращении и не требует дополнительной подготовки, есть возможность выбора скорости вращения необходимой для осуществления разных видов работ, 5 скоростей шпинделя,обеспечат повышенную точность при обработке заготовок. Официальный партнер Jet Kuvalda.ru Доставка: по Самаре Гарантия: от производителя Пожаловаться	12 000 р.
	Удобная доставка. Кэшбэк за покупки. Маркетплейс: Sbermegamarket.ru  pleer С нами 1 год Доставка: по Самаре Пожаловаться	12 727 р.
	Станок сверлильный Jet JDP-8L (10000355M) Рассрочка без переплат, наличная и безнал. оплата Kotofoto.ruС нами 7 лет Доставка: по Самаре Гарантия: от производителя Пожаловаться	12 550 р.

Похожие станки

Скорость вращения: 210 — 2580 об/мин Макс. d-сверления: 16 мм В наличии и в демозале

12 470 руб 13 856 руб

Перейти в раздел

Оснастка для станка

Компания «МОССклад» поставляет Сверлильный станок JDP 8L во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

Продажа оборудования осуществляется на условиях 100% оплаты при наличии его на складе и 50% предоплате при покупке под заказ.

Назначение станка, его достоинства и недостатки

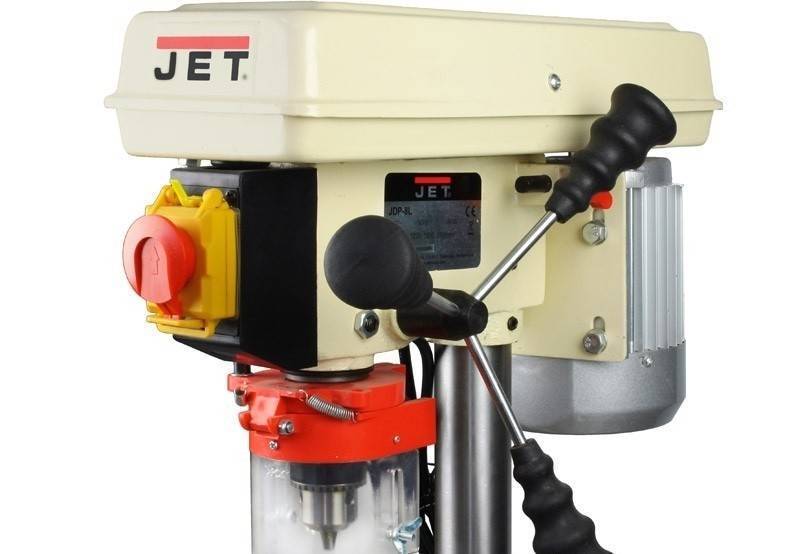

Внешний вид станка

Станок предназначен для сверления отверстий в различных материалах – начиная от стали и заканчивая полимерными заготовками. Для выполнения этих работ рекомендуется ознакомиться с паспортом оборудования. Если же сведения о допустимости обработки конкретной заготовки отсутствуют – необходимо связаться с технической поддержкой компании.

Главным преимуществом этой модели является оптимальное соотношение цена/качество. Если сравнивать ее с аналогичным оборудованием китайского и отечественного производства можно отметить удовлетворительное качество сборки и достаточно большие функциональные возможности.

Среди многочисленных преимуществ станка можно выделить следующие:

• высокая мощность электродвигателя, обеспечивающая достаточно глубокое сверление металла;
• надежная система переключения передач. Алюминиевые шкивы имеют продолжительный срок службы, зубчатый ремень не дает возникнуть рывкам шпинделя во время работы станка;
• удобные рукояти управления. Они имеют оптимальный размер, благодаря которому не нужно отвлекаться от визуального контроля обрабатываемой заготовки.

Но несмотря на эти положительные качества оборудование имеет ряд недостатков. Оригинальный сверлильный патрон во время работы создает люфт порядка 0,1 мм. Поэтому его рекомендуется заменить на более надежный. При креплении настольного станка к рабочей поверхности стола следует контролировать силу прижима. В некоторых случаях опорная станина лопалась.

Рекомендации по эксплуатации

Регулировка узлов оборудования

Несмотря на то что сверлильный станок JET JDP-8L относится к классу оборудования для домашнего использования – перед его эксплуатацией необходимо внимательно изучить инструкцию. В особенности это относится к разделам сборки и подготовки оборудования, а также техники безопасности при работе на нем.

Для работы необходимо подготовить ровную поверхность. Для этого обычно используют устойчивый стол. С целью надежной фиксации можно прикрутить корпус через специальные монтажные отверстия, расположенные на станине. При подключении к электросети учитывается потребляемая мощность двигателя.

Во время эксплуатации необходимо придерживаться следующих правил:

• обязательная фиксация заготовки с помощью встроенных механизмов или струбцин;
• расчет режимов вращения сверла. Они напрямую зависят от характеристик заготовки, степени глубины сверления и материала изготовления;
• удаление стружки осуществляется только после отключения оборудования;
• на станке запрещено применять фрезы, круглопильные и шлифовальные диски;
• также недопустима обработка изделий из магния. Это может повлечь за собой возгорание.

Изменение числа оборотов шпиндельной головки напрямую зависит от предполагаемого диаметра сверления. Чем меньше этот параметр – тем выше скорость вращения. Изменение скорости вращения осуществляется путем перестановки ремней на приводном валу.

Область применения

При выборе оборудования для проведения сверлильных работ следует уделить внимание рекомендуемой области применения. Это связано с тем, что каждый станок имеет свой показатель производительности и возможной допустимой нагрузки. Jet JDP 8l подходит для проведения работ в бытовых условиях, то есть модель подходит исключительно для разовых работ или выпуска небольших партий

Jet JDP 8l подходит для проведения работ в бытовых условиях, то есть модель подходит исключительно для разовых работ или выпуска небольших партий.

Несмотря на то, что настольно-сверлильный Jet JDP 8l предназначена для бытового применения, она обладает многими свойствами, которые присущи профессиональному оборудованию: патрон с возможностью быстрой смены режущего инструмента, аварийной останови оборудования, точной подачи режущего инструмента.

Устанавливать сверлильный станок можно на столах и других основаниях. К выбору основания предъявляется довольно много требований: оно должно выдерживать нагрузку, распределять ее, для чего нужна высокая прочность и жесткость. Примером основания можно назвать слесарный верстак.

https://youtube.com/watch?v=jQDKzkxO0xM

Основные особенности

Особенности устройства обусловили его популярность во всём мире. JET JMD-X1L отличается следующими параметрами:

• Компактность и эргономичность, что позволяет использовать устройство даже в небольших, малогабаритных цехах.
• Небольшой вес устройства не требует установки усиленной опоры. Монтаж осуществляется достаточно просто, в обслуживании не прихотлив.
• Экономия ресурсов даже при постоянном использовании.
• Наличие интуитивно понятной панели управления, работать с которой могут даже любители и начинающие мастера.
• Простота транспортировки и мобильность.
• Модель предназначена исключительно для индивидуальной работы, не используется в серийном производстве.
• Корпус выполнен из чугуна (серого) для минимизации вибраций при работе.
• JET JMD-X1L оснащен специальным индикатором перегрузки аппарата.
• Надежность и высокие сроки работы – не менее 5 лет.
• Возможность эффективной работы с множеством разнообразных материалов.

Также стоит отметить скромную стоимость станка в сравнении с другими моделями устройств с аналогичным функционалом.

Компоновка

Уделив внимание компоновке вертикально-сверлильного Jet JDP 8l отметим:

1. Нижняя часть представляет собой основание, которое изготавливается из высокопрочного чугуна. Оно способно распределять нагрузку и вибрацию, что существенно повышает качество обработки.
2. На основании крепится вертикальная направляющая, по которой перемещается столик.
3. Столик представлен плоскостью, которая может фиксироваться на вертикальной направляющей при помощи специального зажима.
4. Шпиндель представляет собой достаточно сложную конструкцию, так как он позволяет проводить быструю смену режущего инструмента. Вокруг него расположен защитный экран для предотвращения разлета стружки.
5. Выше расположены коробка подач и скоростей, которые находятся в специальных изолированных корпусах. На фронтальной части выше шпинделя разместили большую клавишу аварийной остановки работы станка.
6. С правой стороны расположена рукоятка подачи режущего инструмента. Она имеет большие размеры и специальные ручки, которые не позволяют рукам соскользнуть во время работы.
7. Электродвигатель разместили сзади, он крепится на специальной пластине, механизм подачи спрятан. Отметим, что электрический двигатель не спрятали в корпус, так как он должен обдуваться воздухом для охлаждения.

Рукоятка подачи станка

В целом можно сказать, что конструкция компактная и удобная в использовании. Большая часть элементов изготавливается из чугуна, некоторые из стали.

Почему следует уделять внимание данной модели?

На строительном рынке можно встретить просто огромное количество станков со сверлильной группы. Данная модель имеет следующие преимущества:

1. Ограничитель глубины сверления. Многие работы предусматривает получение несквозного отверстия, когда глубину сверления нужно регулировать. Выставив нужный показатель можно проводить обработку без риска нарушения размеров.
2. На устройстве есть миллиметровая шакала, которая может использоваться для контроля глубины сверления вручную. Отметим, что автоматической подачи у модели нет.
3. Есть возможность проводить регулировку скорости вращения шпинделя. Сверление, как и многие другие работы, может проводится исключительно с учетом разработанной технологии. В рассматриваемом случае подача проводится в ручную, а скорость вращения регулироваться путем перестановки ремня. Скорость вращения шпинделя определяет качество получаемого отверстия: чем больше оборотов в минуту делает инструмент, тем более низкий показатель шероховатости. Скорость вращения также определяет быстроту обработки. Однако отметим, что высокие показатели возможно выставлять только при условии использования сверл из износостойкой стали.
4. Заготовка базируется на столе только по одной из сторон. При этом деталь должна надежно фиксироваться, так как во время сверления возникает вибрация, которая может снизить качество получаемого изделия. Для того чтобы получать наклонные отверстия станок позволяет устанавливать заготовку под наклоном относительно шпинделя.

Ну и конечно, достоинством рассматриваемого настольно-сверлильного станка Jet JDP 8l назовем высокое качество сборки и хорошую надежность. Все элементы жестко соединены между собой, используемые материалы прочные и надежные, конструкция пригодна к ремонту.

Сверлильный станок JET JDP-8L. Анбоксинг, сборка, первые впечатления.

Для начала муки выбора. Всем понятно, что хороши советские станки.Но их приобретение сопряжено с множеством проблем.Самая главная проблема – их надо выискивать.Вторая проблема – они очень много весят, что хорошо для жесткости, но очень плохо для транспортировки. Про перетащить из гаража домой на четвертый этаж и обратно даже не стоит заикаться.Третья проблема – требуется приложение рук, хотя тоже самое можно сказать про китай.Ну и четвертое –  у большинства советских станков трехфазные двигатели, а значит к затратам прибавится еще и частотник.

Поэтому, учитывая, что прецизионное сверление мне не нужно,  я решил купить себе китайца.

И приобрел я младшую сверлилку из модельного ряда JET, а именно – JDP-8L.

Характеристки:

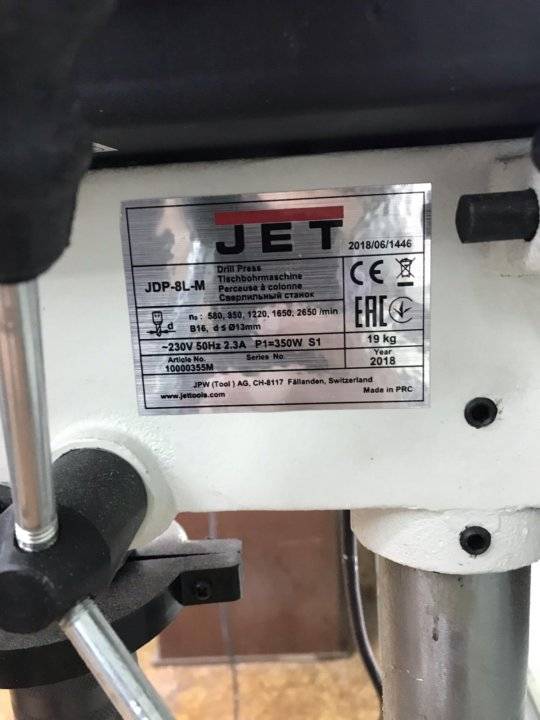

Максимальный диаметр сверления – 13 ммЧастота вращения шпинделя – 580–2650 об/минЧисло скоростей – 5Конус шпинделя – МК-2Вылет шпинделя – 104 ммХод пиноли шпинделя – 50 ммРасстояние шпиндель-стол – 200 ммРасстояние шпиндель-основание – 280 ммРазмер стола – 160×160 ммНаклон стола – +/-45°Габаритные размеры – 430х225х580 ммМасса – 19 кг

Станок в коробке я без проблем утащил на раме рюкзака Alice.

Разобран станок был хаотично т.к. брал последний экземпляр с витрины.

Станина.

К ней прикручиваю трубу

Толщина стенки, конечно, навевает уныние, но я знал на что шел.

Голова станка шла уже в сборе. Поэтому я установил ее на штангу и закрепил. Осталось только прикрутить ручки.

Теперь поделюсь первыми впечатлениями от использования. По сравнению с дрелью и дрелью установленной на “штатив” просто земля и небо. Так что покупкой я однозначно доволен.

Но теперь пару слов о недостатках. Типичная болезнь китайских сверлильных станков – люфт пиноли присутствует, но, на мой взгляд, все в рамках разумного. Дикой болтанки нет.В будущем станок можно доработать, благо вариантов полно, но пока все устраивает.

Родные тиски весьма низкого качества. Не понравились, хотя на безрыбье…

Родной патрон вроде неплох.

Защитный откидывающийся кожух не понравился, лучше очки.

Ограничение глубины сверления вообще сделано отвратно.

Пока с первыми впечатлениями закончим. Впереди станку отводится участие во многих будущих проектах. После некоторой эксплуатации напишу более полноценный обзор. А пока на этом все

Спасибо за внимание!
