Металлоискатель своими руками

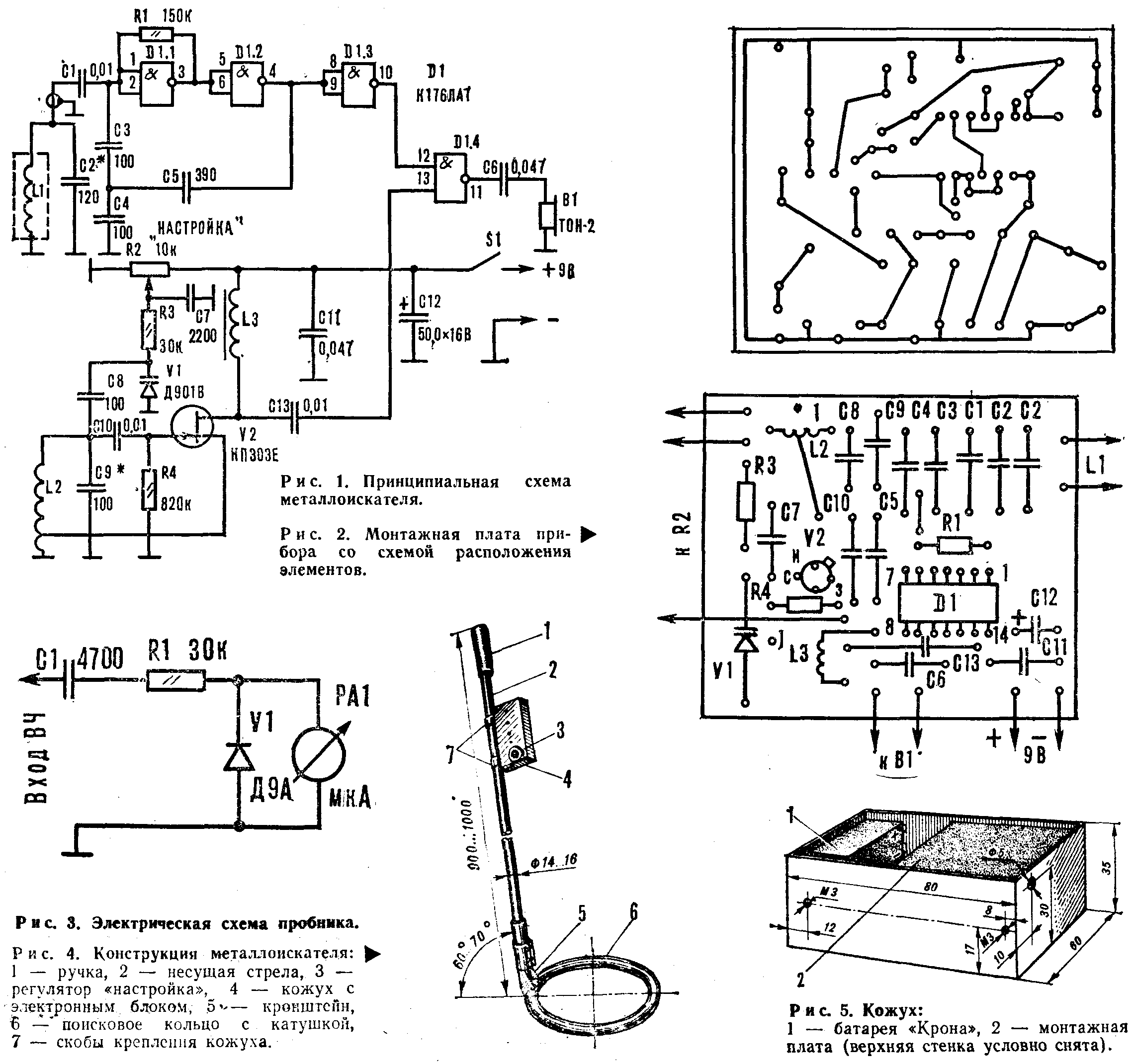

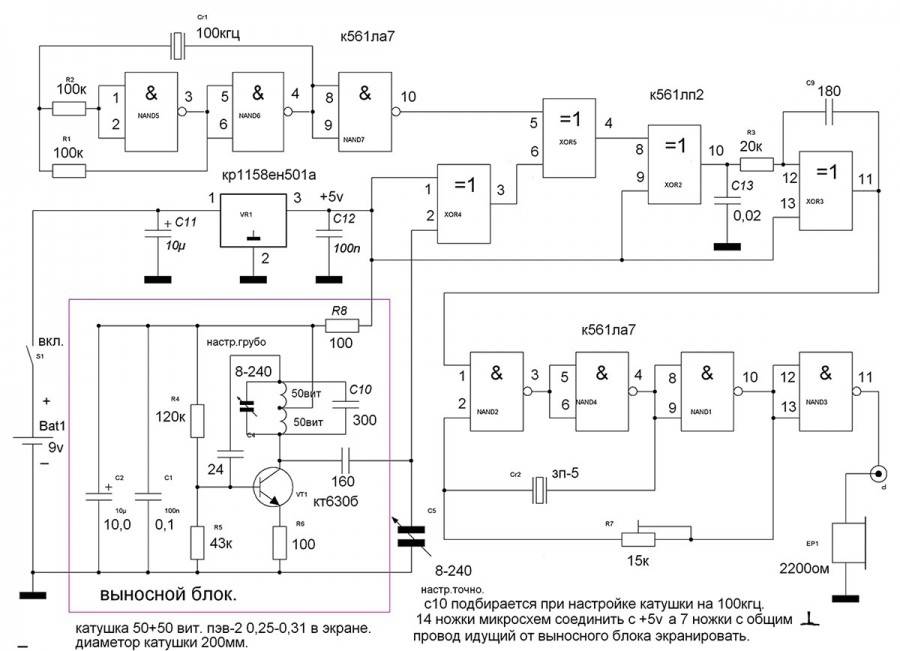

Детали самодельного металлоискателя:

• Микросхемы; К176ЛА7, К176ЛА9
• Кварцевый резонатор; 1 МГц
• Варикап; Д901Е
• Резисторы; 150к-3шт., 30к-1шт.
• Резистор переменного сопротивления; 10к-1шт.
• Конденсатор электролитический;50Мкф/15 вольт
• Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко ( например, маленькая монета или кольцо).

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я  оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень  биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

Как сделать несложный металлоискатель для поиска на пляже

В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы — таймера NE555N, катушки и еще нескольких радиокомпонентов.

Рассчитывайте потратить на постройку этого металлоискателя до 300 рублей!

Требующиеся материалы

Для сборки металлоискателя вам потребуется:

• микросхема таймера NE555N, в корпусе DIP;
• резистор 47 кОм;
• два конденсатора 2.2 мкФ, 16 В;
• кусочек контактной макетной платы;
• батарейка на 9 вольт, переключатель, колодка для батареи;
• электромеханический звукоизлучатель;
• 100 метров медного провода диметром 0.2 миллиметра;
• немного плотного картона и клей.

Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.

Схема металлоискателя

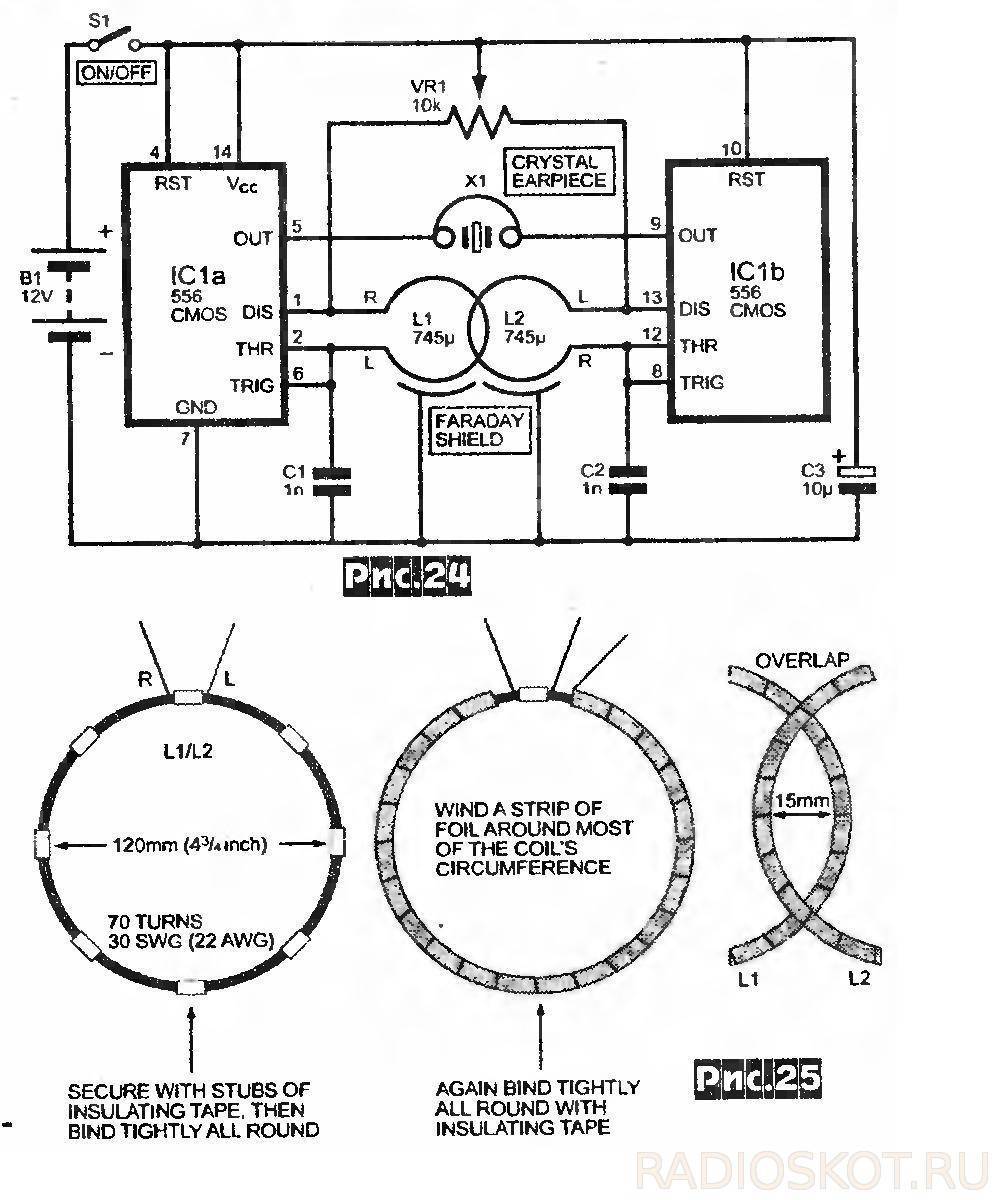

Идея металлоискателя взята из книги «499 схем на таймере NE555

». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.

Поисковая катушка

Cамая сложная часть металлоискателя это его катушка. Я рассчитал, что катушка диаметром 90 мм должна иметь примерно 260 витков медного лакированного провода диаметром 0.2 мм. При этом ее индуктивность как раз будет примерно 10 миллигенри.

Наматывал катушку аккуратно, виток к витку. Чтобы провода не распускались, сверху обмотал намотку белой изолентой.

Если вы хотите сделать катушку большего диаметра, чтобы увеличить дальность обнаружения цели, то в сети есть несколько онлайн калькуляторов, с помощью которых вы сможете ее рассчитать.

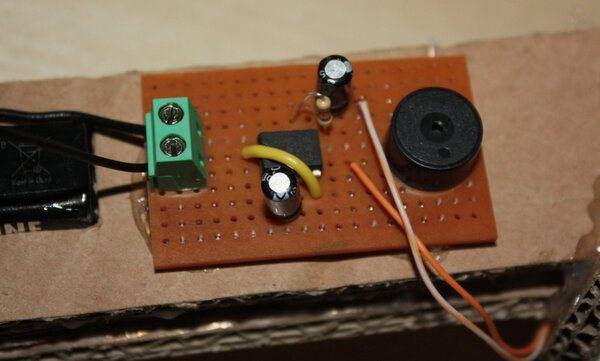

Монтажная плата

Я разместил все электронные компоненты на кусочке макетной платы. Соединения выполнял самым обычным проводом, который был под рукой. Сама пайка платы заняла не более 15 минут.

Размер платы примерно получился равным размеру спичечного коробка.

Корпус

Ручку металлоискателя для упрощения я решил сделать из картона. В ручку устанавливается монтажная плата, выключатель и батарейка.

Все это вырезалась из плотного картона и склеивалось клеем ПВА. После того, как клей высох, я сделал отверстия в картоне под плату и провода.

Затем, я приклеил поисковую катушку к ручке термоклеем. Последним шагом я, так же используя термоклей приклеил плату и батарейку внутрь ручки.

Заключение

Работает металлоискатель следующим образом: пока рядом с катушкой нет металлических предметов, звукоизлучатель пищит с одинаковой частотой; при поднесении металлического предмета, тон звука изменяется в сторону более высокого.

Дальность обнаружения большой монеты по воздуху по моим измерениям составила 5 – 7 сантиметров!

zen.yandex.ru

Изготовление печатной платы своими руками

Плата нарисована в программном пакете «Dip Trace». Для изготовления печатной платы использую «лазерно-утюжную технологию». По этой технологии несложно изготовить печатную плату своими руками в домашних условиях, если у вас есть лазерный принтер и утюг.

Так, как использую поверхностный монтаж, печатаю зеркальное отражение рисунка. Режим печати выбираю с максимальной плотностью, выключаю экономию тонера, для того, что бы на бумагу легло как можно больше тонера.

Рисунок печатной платы (кликните, для увеличения)

Печатать нужно на глянцевой фотобумаге, она не впитывает тонер. Я пользуюсь обычной бумагой, поэтому приходится шилом удалять остатки бумаги между токопроводящими дорожками, а сами дорожки, дополнительно красить с помощью маркера. Качество платы получается, конечно, хуже, но для данной схемы, вполне приемлемое.

После печати, рисунок нельзя трогать руками, необходимо так же защитить его от попадания пыли.

Зеркальное отражение рисунка платы (для печати)

Отрезаю кусок двухстороннего текстолита, размерами 70 на 50 миллиметров. Напильником подравниваю края и удаляю заусенцы. На плате не должно быть ворсинок, пыли, окислов и жировых следов от пальцев. Поэтому зачищаю плату мелкой наждачной бумагой, протираю тряпочкой смоченной в спирте.

Накладываю заранее вырезанный рисунок печатной платы, тонером вниз на текстолит и проглаживаю максимально разогретым утюгом, не допуская сдвига бумаги с текстолита.

Когда бумага прилипнет к плате, оставляю на ней утюг на несколько десятков секунд. Затем, тщательно проутюживаю каждый миллиметр платы. Опять оставляю утюг на плате секунд на тридцать. Снимаю утюг, жду, когда плата остынет.

Далее помещаю плату в теплую воду на несколько минут, потом скатываю с платы бумагу, от середины к краям.

Всю бумагу скатывать не нужно, так как вместе с бумагой удалиться значительная часть тонера. Так происходит потому, что простая бумага впитывает тонер.

Оставляю, возможно более тонкий слой бумаги, затем шилом удаляю остатки бумаги между дорожками. Закрашиваю дорожки маркером. После высыхания, опять шилом подравниваю дорожки, убираю ворсинки. Заклеиваю скотчем нижний слой фольги. Все, плата готова к травлению.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самодельные изделия на базе металлоискателя серии «Пират» являются одними из самых популярных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он способен «обнаруживать» объект на глубине от 200 мм (для мелких предметов) и 1500 мм (для крупных объектов).

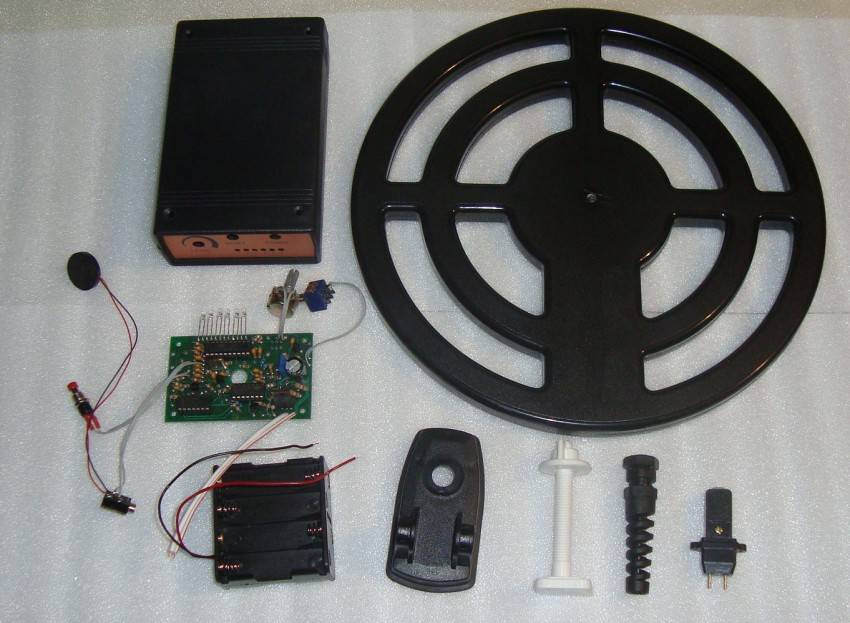

Детали для сборки металлоискателя

Пиратский металлоискатель — это импульсный прибор. Для изготовления устройства вам потребуется приобрести:

1. Материалы для изготовления корпуса, стержня (можно использовать пластиковую трубку), подставки и так далее.
2. Проволока и изолента.
3. Наушники (подходят к плееру).
4. Транзисторы — 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и НЭ
6. Конденсатор керамический — 1 нФ.
7. 2 пленочных конденсатора — 100 нФ.
8. Электролитические конденсаторы: 10мкФ (16В) — 2шт, 2200мкФ (16В) — 1шт, 1мкФ (16В) — 2шт, 220мкФ (16В) — 1шт.
9. Резисторы — 7 штук по 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

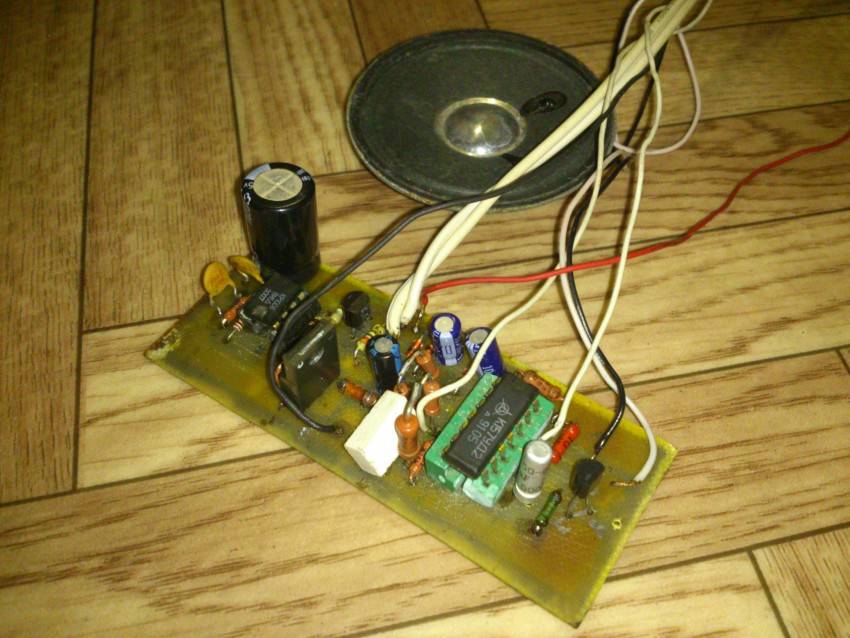

Классическая схема металлоискателя серии Pirate построена на микросхеме NE555. Работа устройства зависит от компаратора, выход которого подключен к ИС генератора импульсов, второй — к катушке, а выход — к громкоговорителю. В случае обнаружения металлических предметов сигнал с катушки поступает на компаратор, а затем на громкоговоритель, который предупреждает оператора о наличии искомых предметов.

Карту можно разместить в простой распределительной коробке, которую можно приобрести в магазине электроснабжения. Если такого инструмента вам мало, вы можете попробовать изготовить прибор более совершенной конструкции, чтобы помочь вам со схемой изготовления металлоискателя применительно к золоту.

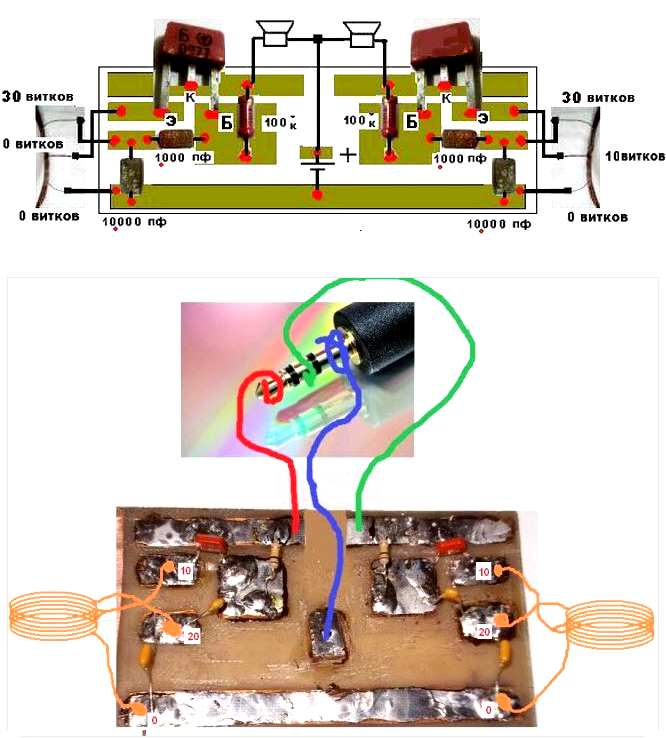

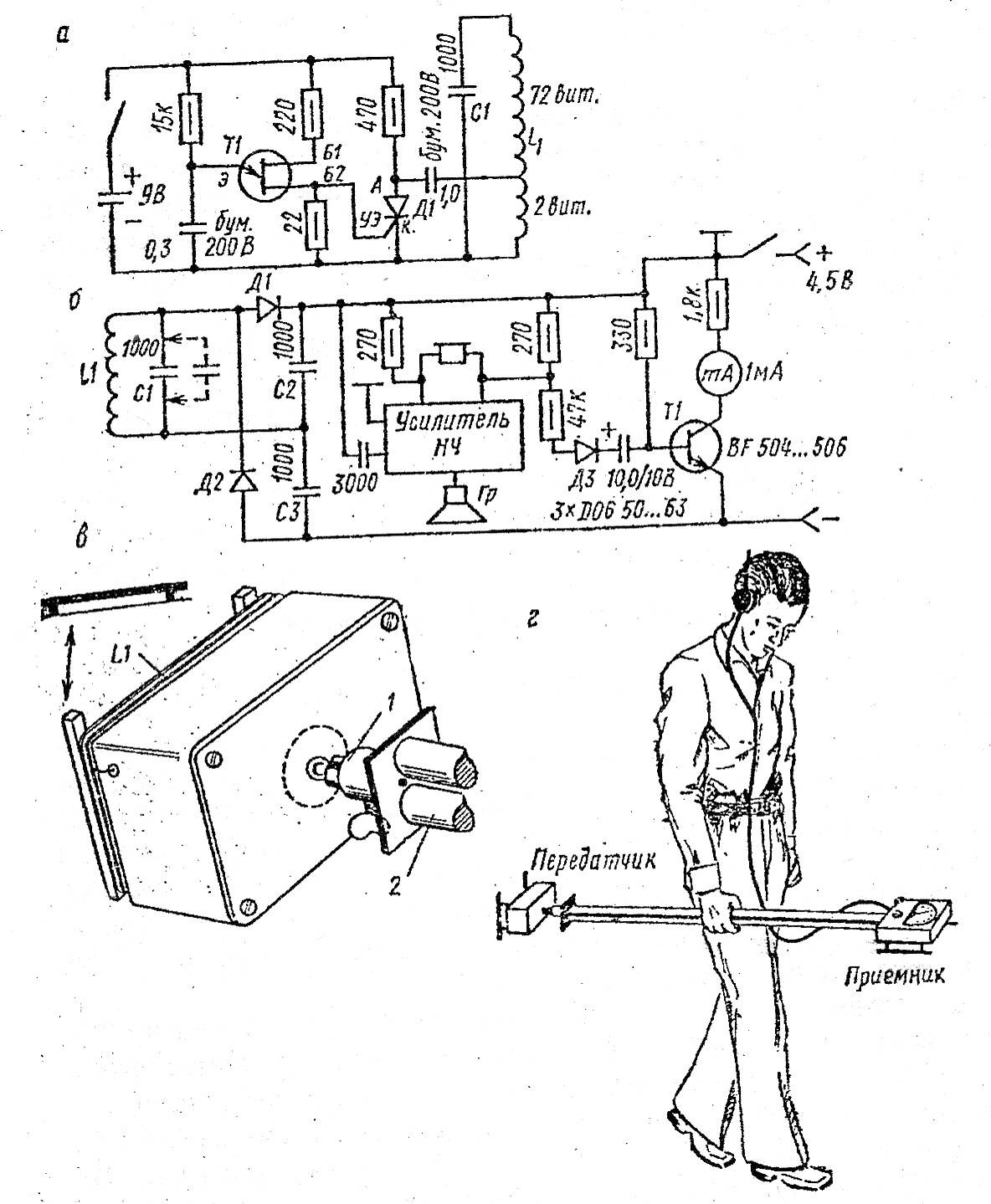

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерации сигналов используются транзисторы советского образца КТ-361 и КТ-315 (могут использоваться аналогичные радиодетали).

Как собрать печатную плату металлоискателя своими руками

Генератор импульсов собран на микросхеме NE555. Выбирая C1 и 2 и R2 и 3, частота регулируется. Импульсы, полученные в результате сканирования, передаются на транзистор Т1 и передают сигнал на транзистор Т2. Усиление звуковой частоты происходит на транзисторе BC547 на коллектор и подключаются наушники.

Для размещения радиодеталей используется печатная плата, которую легко изготовить своими руками. Для этого мы используем кусок фольги гетинакса, покрытый медной электроизоляционной фольгой. Переносим на него соединительные детали, размечаем точки крепления, просверливаем отверстия. Покрываем дорожки защитным лаком и после высыхания опускаем будущую доску хлорного железа для гравировки. Это необходимо для удаления незащищенных участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы понадобится кольцо диаметром около 200 мм (в качестве основы можно использовать обычные деревянные круги), на которое намотана проволока 0,5 мм. Для увеличения глубины обнаружения металла рама катушки должна быть от 260 до 270 мм, а количество витков должно составлять 21-22 об. Если под рукой нет ничего подходящего, можно намотать катушку на деревянную основу.

Катушка из медной проволоки на деревянной основе

Иллюстрация	Описание акции
	Для обертывания подготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на котором вы будете устанавливать катушку.
	Оберните провод по периметру крепежа на 20-30 витков. Закрепите обмотку липкой лентой в нескольких местах.
	Снимите обмотку с основания и придайте ей округлую форму, при необходимости дополнительно закрепите обмотку в нескольких других местах.
	Подключите схему к устройству и проверьте его работу.

Катушка из витой пары за 5 минут

Нам понадобится: 1 витая пара 5 кат 24 AVG (2,5мм), нож, паяльник, припой и мультитестер.

Иллюстрация	Описание акции
	Скатайте пряжу в два витка косичкой. Оставьте по 10 см с каждой стороны.
	Зачистите обмотку и освободите провода для подключения.
	Соединяем жилки по схеме.
	Для лучшей фиксации приварите их паяльником.
	Испытайте катушку так же, как и устройство с медным проводом. Обмоточные кабели необходимо припаять к многожильному проводу диаметром 0,5-0,7 мм.

Как собрать самодельный металлоискатель своими руками?

Вы можете сделать детектор любого уровня и сложности. Разумеется, чем сложнее прибор – тем больше времени и средств будет затрачено. Рассмотрим несколько вариантов, различных по исполнению:

Металлоискатель простейший своими руками

На иллюстрации изображены три основных элемента: катушка, дешифратор и сигнальное устройство. Блок питания подбирается из имеющихся под рукой.

Список элементов

Контроллер PIC12F675 Кварцевый резонатор 20MHz Керамические конденсаторы 15пФ и 100нФ Электролитический конденсатор 10мкФ Пленочные конденсаторы 100нФ Важно! Эти конденсаторы должны быть именно пленочными. Иная конфигурация приведет к неточностям в работе системы

1. Маломощные резисторы 470 Ом и 10 кОм
2. Звуковой излучатель
3. Стабилизатор напряжения AMS1117

Детали можно спаять навесным способом, или смонтировать на макетной плате. Взаимное расположение не играет роли, главное – не допускать касания корпусов. Для питания схемы достаточно любого источника напряжением 9-12 вольт. Выходной уровень 3,3 вольта контролируется стабилизатором AMS1117.

Катушка L1 мотается из провода сечением 0,3 мм на оправке диаметром 10 см. Можно использовать небольшую кастрюлю.

Важно! При создании обмотки недопустимо повреждение изолирующего лака, иначе витки окажутся закороченными и показатели индуктивности нарушатся. Намотав 90 витков, аккуратно снимаем получившийся «бублик» и прихватываем его скотчем. Далее вам понадобится помощник

Удерживая катушку вдвоем, туго обматываем витки скотчем, чтобы «бублик» превратился в жесткий монолит

Далее вам понадобится помощник. Удерживая катушку вдвоем, туго обматываем витки скотчем, чтобы «бублик» превратился в жесткий монолит

Намотав 90 витков, аккуратно снимаем получившийся «бублик» и прихватываем его скотчем. Далее вам понадобится помощник. Удерживая катушку вдвоем, туго обматываем витки скотчем, чтобы «бублик» превратился в жесткий монолит.

Важно! Какие бы схемы металлоискателей вы не делали своими руками, есть общее правило – катушка должна быть плотно обмотана, витки не болтаются. Далее необходимо защитить катушку от воздействия постороннего излучения и помех. В сложных схемах металлоискателей, эту функцию выполняют фильтры

Мы же ограничимся простым экранированием основного полотна

В сложных схемах металлоискателей, эту функцию выполняют фильтры. Мы же ограничимся простым экранированием основного полотна

Далее необходимо защитить катушку от воздействия постороннего излучения и помех. В сложных схемах металлоискателей, эту функцию выполняют фильтры. Мы же ограничимся простым экранированием основного полотна.

Популярное: Какие батарейки можно заряжать в зарядном устройстве

Подойдет обычная пищевая алюминиевая фольга (толщина не имеет значения). Главное, чтобы экран был не сплошной – должен быть промежуток 1-2 см в том месте, откуда выходит сигнальный провод.

Фольгу соединяем с отдельным изолированным проводом, и плотно обматываем скотчем. Этот провод припаиваем к минусовой шине на схеме. Остается прошить контроллер с помощью программатора, и металлодетектор готов.

Файл с прошивкой для программатора . Прибор самонастраиваемый, калибруется перед началом работ на чистом грунте. Для этого предусмотрена кнопка калибровки (см. схему).

Самодельный мощный металлоискатель для глубинного поиска.

Несмотря на простоту исполнения, этот детектор работает с дискриминацией. Цветные и черные металлы, при определении дают разную частоту звука индикатора.

Этапы сборки металлоискателя

Перед тем как собрать металлоискатель своими руками, понадобится запастись различными элементами для сборки, это разнообразные конденсаторы и резисторы, провода, разнообразные платы и микросхемы.

Для изготовления катушки можно использовать различные предметы из дерева, пластмассы или пластика, или даже из металла.

На начальном этапе, перед процессом сборки, немаловажное значение имеет четкий план по реализации задуманного, важно иметь схему металлоискателя изготовленного своими руками. И, следуя данной схеме, можно сделать задуманное. Поэтому, даже новичок сможет сделать самый простой прибор, который прослужит не один год

Поэтому, даже новичок сможет сделать самый простой прибор, который прослужит не один год

И, следуя данной схеме, можно сделать задуманное. Поэтому, даже новичок сможет сделать самый простой прибор, который прослужит не один год.

Главное все правильно собрать, соединить и спаять, и если где-то допустить какую-либо ошибку то прибор может не работать, либо работать но не правильно.

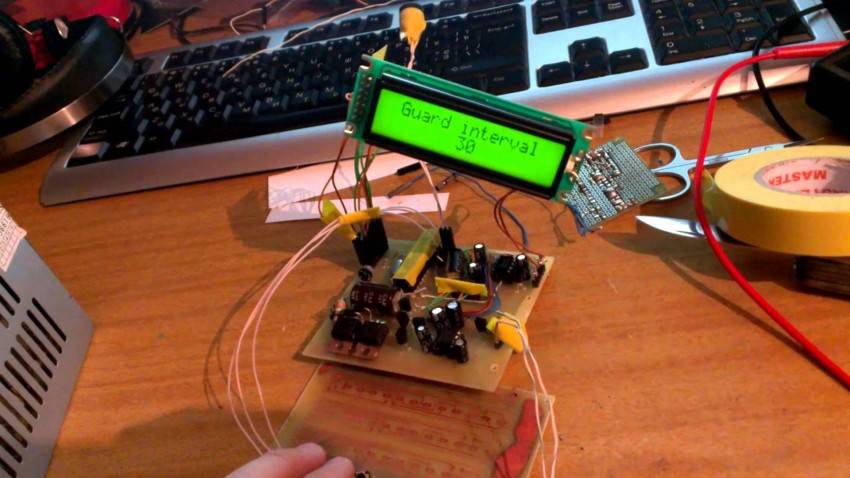

Металлоискатель на микроконтроллере ATtiny2313A

В «Забаве» использован принцип «частотомер». Работает металлоискатель в динамическом режиме (реагирует на металл, только при движении датчика). Имеется регулировка чувствительности. Металлоискатель с дискриминацией (селективность). С помощью металлоискателя «Забава» можно отличать на слух сигналы на мелкие железные предметы (гвозди, гайки, проволоку и т. д.) от сигналов на предметы из цветных металлов. Железные предметы с большой площадью поверхности определяются как цветные.

Технические характеристики металлоискателя «Забава»:

• напряжение питания – 9-12 В;
• потребляемый ток – 17-20 мА.

Расстояние обнаружения (на воздухе):

• монета диаметром 25 мм – 11-12 см;
• медная бляха (5 на 8 см) – 21см;
• алюминиевая крышка (диаметром 20 см) – 35 см;
• максимальное расстояние обнаружения – 60 см.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

1. Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
2. Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
3. Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
4. Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
5. Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
6. Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
7. Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
8. Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».

Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.

Функциональные и технические параметры металлодетекторов

До того, как приобрести качественный металлодетектор, нужно определиться со средой поисковых работ. Требуется учитывать потенциальные габариты искомых объектов и глубину залегания. Ключевые показатели, на которых делается акцент во время приобретения устройства:

• принцип воздействия;
• частота;
• восприимчивость;
• масса;
• балансировка почвы;
• целеуказание;
• дискриминатор;
• вспомогательный функционал.

Принцип функционирования и рабочая частота являются основными показателями, которые определяют возможности устройства и показывают, к какому классу его можно отнести.

Есть глубинные изделия, которые предназначаются для обнаружения предметов на глубине 5 м ФОТО: bestvix.ru

Изготовление отдельных частей

Блины №1 и №2

Расчеты показали, что для получения листа толщиной 5.5 мм нужно взять 18 слоев стеклоткани. Чтобы снизить расход эпоксидки, стеклоткань лучше заранее нарезать кружочками требуемого диаметра.

Для диска диаметром 21 см как раз хватило 100 мл эпоксидной смолы.

Потом расскажу, как за счет этой запчасти можно будет ощутимо снизить массу готового датчика.

Блин №3

Третий диск клеить не пришлось. В моем распоряжении оказался лист стеклотекстолита подходящего размера и толщины. Это была печатная плата от какого-то древнего устройства:

К великому сожалению, плата была с металлизированными отверстиями, поэтому пришлось потратить какое-то время на их высверливание.

Я решил, что это будет верхний диск, поэтому проделал в нем отверстие под ввод кабеля.

Уши для штанги

Остатков текстолита как раз хватило на уши для крепления корпуса датчика к штанге. Выпилил по два кусочка на каждое ухо (чтобы было прочно!)

В ушах надо сразу же просверлить отверстия под пластиковый болт, так как потом будет очень неудобно этим заниматься.

Кстати, это крепежный болт для стульчака унитаза.

Итак, все составляющие нашей катушки готовы. Осталось все это склеить в один большой бутерброд. И не забыть завести внутрь кабель.

Металлоискатель своими руками

Несмотря на большое разнообразие подобных приборов на рынке, большинство из них стоят очень дорого, а бюджетные изделия не гарантируют высокую точность и глубину обнаружения ценных предметов. По этой причине всё больше и больше людей мечтают о самодельном металлоискателе.

Даже если вам никогда не приходилось работать с подобным оборудованием, вы наверняка знаете, что оно предназначается для точного поиска предметов с характерными электрическими или магнитными свойствами, что и отличает их от окружающей среды, где они расположены. Простыми словами — металлоискатель определяет металлические изделия в верхних слоях грунта.

Однако устройство используют не только для поиска сокровищ в грунте. В настоящие дни оно является востребованным и для военных, детективов-криминалистов, геологов, строителей и представителей многих других сфер деятельности. Однако такие лица отдают предпочтение профессиональным приборам, а самодельные решения актуальны лишь для новичков.

Сегодня изготовление столь полезного устройства не является чем-то невыполнимым или нереальным, т. к. в свободном доступе предлагается множество схем, чертежей и инструкций. И даже самый неопытный человек сможет изобрести неплохой инструмент, который сможет найти монетку с советский пятак на глубине 20−30 сантиметров или железяку размерами с канализационный люк на глубине 1−1,5 метра под землей.

К тому же инструмент для поиска металла может стать полезным и для бытового хозяйства, ремонтных или строительных работ. Для примера, вы можете случайно определить возле своего частного дома центнер-другой брошенной трубы или металлической конструкции, заработав неплохие деньги на сдаче металлолома. А ведь в земле находится неизмеримое множество по-настоящему бесценных изделий, поэтому каждый желающий может попытать удачу.

Важная особенность: если вы никогда раньше не проводили каких-либо работ с электротехникой или радиоприборами, не пугайтесь множества схем, формул и терминологии. Принцип создания металлодетектора в домашних условиях остаётся очень простым. Главное — быть готовым выделить небольшое количество времени и запастись терпением. Правильный подход к делу позволит создать неплохой инструмент, который сможет определять металлы на различной глубине.
