Что такое патрон
Патроном называют деталь, напоминающую цилиндр из металла. Прикрепляется он к валу самого инструмента. Назначение данной детали состоит в том, чтобы крепко фиксировать рабочие биты.
Патрон является самой подвижной частью инструмента, поэтому нередко выходит из строя. Элемент может перестать нормально держать биты, из-за чего они будут выскакивать или сильно шататься при работе, что очень неудобно и опасно.
Для разных видов шуроповертов существуют разные патроны по конструкции. Выделяют две основные разновидности:
- Кулачковые. В данном случае фиксация бит происходит при помощи Г-образного ключа, который помещается перпендикулярно.
- Быстрозажимные. При подобной конструкции для закрепления требуется удерживать один из цилиндров рукой, а второй вращать вокруг своей оси.
Специалисты считают кулачковые детали не слишком удобными, однако элементы отличаются большей надежностью в применении — во время вращения ключа специальная гильза сдвигает кулачки из стали до тех пор, пока они не сомкнутся.
Снять патрон с изделия получится разными способами
Быстрозажимные патроны не требуют наличия ключа. Данная разновидность разделяется на два варианта:
- Одномуфтовые. Для установки биты хватит помощи одной руки, потому что другая часть корпуса закрепляется автоматически.
- Двухмуфтовые. Обе детальки элемента отличаются подвижностью, поэтому при установке понадобится одну удерживать рукой, чтобы избежать движения.
Первый вариант используется лишь на изделиях с блокираторами. Для изготовления используют металл либо пластик.
Как снять патрон
Существует достаточно производителей шуроповертов – у каждого есть небольшие секреты разбора крепления патрона. Однако общая конструкция не отличается. Так, есть несколько способов разобрать патрон.
Удерживая патрон рукой
Внутри патрона всегда имеется винтик. Его нужно отверткой выкрутить вправо – по часовой стрелке, так как там обратная резьба. Инструмент вставляется в отверстие патрона. Если винт не поддается понадобится:
- Перевести шуруповерт на стандартное (правое) вращение.
- Зажать патрон и прокрутить через силу, до предела.
- Винт выкручивается.
Когда фиксатор поддался, выставляем режим реверса и зажимаем патрон. Если собираетесь дергать вручную, то лучше выбрать вторую скорость. Дальше рывками по часовой стрелке удается снять патрон с шуруповерта.
Иногда головка не поддается. Тогда переключаем на первую скорость, выбираем режим реверса и зажимаем патрон рукой. Потом нажимаем на пуск и фиксируем головку рукой. Этого хватает в 30-40% случаев, в остальных 60% приходится повозиться, чтобы разобрать шуруповерт.

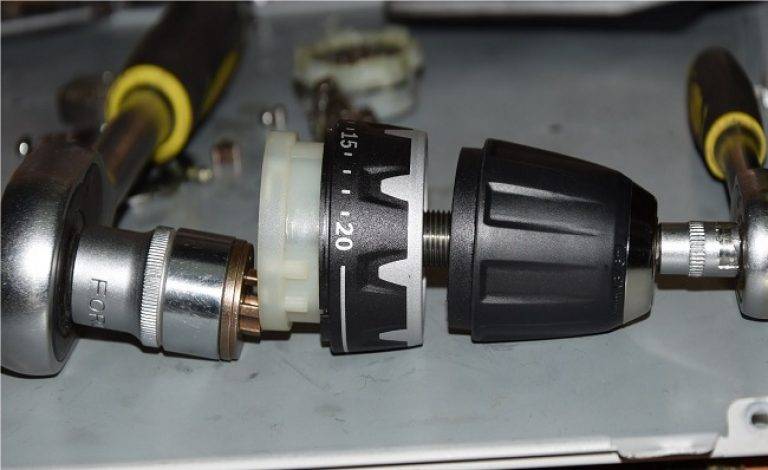

Способ снятия с разобранного шуруповерта
Иногда редуктор инструмента выходит из строя – для его ремонта патрон нужно снять с вала. Процесс:
- Найти и выкрутить контрболт внутри патрона.
- Подготовить головку (в большинстве случае – 19 мм, но иногда приходится подбирать размер индивидуально).
- Одеть головку на обратную сторону редуктора и плотно зафиксировать.
- Другой рукой, легкими движениями раскрутить патрон против часовой стрелки.
Все, путем несложных махинаций удалось снять элемент с разобранного редуктора.
С помощью шестигранника
Вначале, опять же, выкручивается винт внутри патрона – по часовой стрелке. Дальше:
- Кулачками зажать шестигранник.
- Выставить момент на сверление – рекомендуется, чтобы аккумулятор был зажать на максимум.
- Установить режим реверса.
Устройство и основные виды патронов
Патроном или головкой называют металлический цилиндр, который крепится к валу шуруповерта. Его задача – надежно фиксировать рабочие биты под крепежи. Патрон закрепляется на вале с помощью резьбы или специального конуса. По типу крепления зажимные элементы делятся на:
- быстрозажимные;
- самозажимные;
- зубчато-венцовые, они же кулачковые.
Разница между первыми двумя типами лишь в способе зажатия биты. В быстрозажимном патроне хвостовик закручивается и зажимается вручную. В современных дрелях и шуруповертах применяют зажимы для фиксирования хвостовиков диаметром 0,8-25 мм.
Быстрозажимной
Устройство типа БЗП состоит из таких деталей:
- гайка с зубцами;
- зажимающий подшипник;
- шайба;
- втулка;
- губки;
- рукав.
Головки БЗП делятся на одномуфтовые и двухмуфтовые. Первый вид используется в шуруповертах с блокиратором. Благодаря нему зажимное устройство можно прокручивать одной рукой, так как вторая часть корпуса фиксируется неподвижно. С двухмуфтовыми цилиндрами задействуются обе руки.
В самозажимной гильзе бита со сверлом автоматически зажимается во время прокручивания. Риск проворачивания сверла при работе с таким шуруповертом практически нулевой. При ослаблении и зажиме кулачков устройство издает щелкающий звук.
Самозажимной
Кулачковый патрон закрутить вручную не получится – нужен Г-образный ключ. Он вставляется в паз перпендикулярно. Тип ЗВП, тоесть зубчато-венцовый патрон, считается менее удобным в установке, но дает более надежный зажим биты. Это – разновидность зажимных цилиндров кулачкового типа. Такая головка состоит из трех основных элементов – цилиндрического корпуса, вращающегося внешнего кольца и внутреннего кулачкового механизма. Выполненный из прочной стали механизм представляет собой 3 кулачка, которые при вращении кольца смыкаются воедино.
Кулачковый
Как разобрать патрон
Со временем механизм забивается пылью, которая образуется при сверлении. При прокручивании слышен характерный хруст, начинается заедание. Для ремонта требуется разборка патрона шуруповерта. Дальше:
- Потребуется демонтировать нижнюю муфту (при сборке рекомендуется установить ее в том же положении, что и была – можно нанести метки для ориентира). Берется отвертка с тонкими лезвием или не заточенный нож, чтобы поддеть муфту по кругу. Все делать аккуратно, не деформируя пластик. Муфта держится внутри благодаря насечкам – после поддевания, когда она достаточно отойдет, нужно простоя потянуть деталь вверх.
- Снимается верхнее металлическое кольцо. Оно напрессованно на основание патрона – деталь придется выбивать. Стучать по кулачкам запрещается, потому в работу пойдет болт подходящей длины. Все делается медленно и аккуратно. Болт поджимается кулачками, но не до конца, чтобы обеспечить свободный ход. Слабыми ударами молотка кольцо сбивается с патрона.
Вам удалось разобрать патрон шуруповерта. Все элементы рекомендуется прочистить щеткой и смазать для правильного хода. Головка собирается в обратном порядке.
Снятие с известных моделей
В продаже имеется очень много различных моделей шуруповёртов, которые выпускаются из-под крыла многочисленных компаний. О многих из них покупатели даже не слышали. Но имеются модели, которые всегда на слуху. Чтобы наверняка понять, каким образом можно произвести демонтаж патрона, следует изучить примеры снятия этой детали на самых известных марках шуруповёрта.
Набрав в интернете соответствующий запрос, можно увидеть результат, где обязательно будет написана фраза: как снять патрон с шуруповёрта Макита. И это вполне объяснимо, ведь марка очень известная, а потому её и стоит рассмотреть.
Шуруповёрт Makita
В большинстве случаев фирма Makita изготавливает такие шуруповёрты, которые оснащаются резьбовым креплением. Он также имеет вспомогательную фиксацию в виде винта, имеющего левую резьбу. Чтобы разобрать такое устройство, необходимо придерживаться определённых действий.
Сначала потребуется по часовой стрелке открутить фиксирующий винт. После этого нужно нажать на кнопку стопора шпинделя. Корпус необходимо обернуть очень плотной тканью, а после сдавить в тисках. Ткань требуется для того, чтобы не повредить элементы конструкции. В кулачках следует стиснуть шестигранник, ударить молотком по свободной плоскости ключа, а после открутить патрон и убрать его с вала.
Этот способ должен обязательно помочь. Дело в том, что шуруповёрты Makita изготавливаются по одной технологии, а потому инструкция по разборке универсальна.
Машинки Bosch
Тем людям, кто задаётся вопросом о том, как снять патрон с шуруповёрта Bosch, следует обязательно узнать, что на такую машинку устанавливается фиксирующий винт. Именно поэтому все действия с изделием этой фирмы нужно производить в определённой последовательности:
Ключ надо поставить в кулачки машинки Бош, а после затянуть до того момента, как будут слышны несколько щелчков. Инструмент следует положить на край стола. Необходимо нажать на кнопку стопора, а после снять фиксатор, который находится на валу. Патрон нужно будет откручивать против часовой стрелки.
Стоит отметить, что при разборке оборудования необходимо быть очень внимательным и соблюдать определённую последовательность. Сборка осуществляется в обратном порядке
Важно не забыть установить все детали обратно
Теоретические знания о разборке механизма на двух аппаратах должны дать достаточные навыки для того, чтобы своими руками произвести ремонт и других видов шуруповёртов, к примеру, Хитачи Метабо (Metabo), Зубр. Вопрос о том, как снять патрон с шуруповёрта Интерскол, тоже должен отпасть, равно как не должно возникнуть проблем и с другими производителями.
Originally posted 2018-03-28 15:12:02.

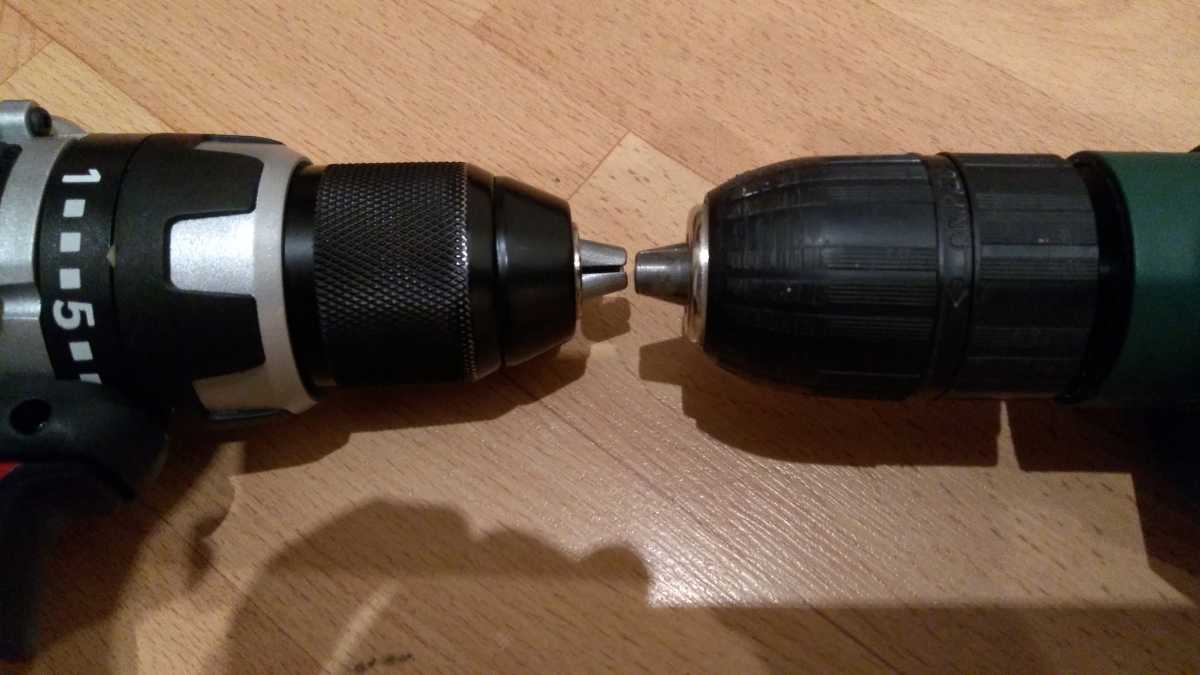

Виды патронов
Подробней о видах.
Зажимные устройства шуруповертов делят на:
быстрозажимные:
— одномуфтовые;
— двухмуфтовые;
- самозажимные;
- ключевые.
Первые два типа похожи.
Отличие заключается, в основном, в том, что самозажимные модели фиксируют изделия автоматически.
Если инструмент имеет блокиратор, можно использовать одномуфтовые цилиндры.
При отсутствии блокиратора придется использовать двухмуфтовый тип.
Элементы с одной муфтой можно зажать одной рукой.
Для работы с другим типом требуется участие обеих рук.
Быстро- и самозажимные модели предназначены, в основном, для современных инструментов.
Например, для пневмошуруповертов.
Модели с автоматическим зажимом удобно использовать тем, кому приходится быстро и часто менять различные насадки.
Ключевые варианты менее удобны, зато более надежны. Они лучше зажимаются и устойчивей к ударным нагрузкам.
Если цилиндр будет использоваться в интенсивном режиме, рекомендуется выбирать шуруповерт с ключом.
Быстрозажимной патрон «Макита»
Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров. Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки. Цена этого изделия составляет около 20 у. е.
Материал данной статьи получился объемным. Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов фирмы «Макита», рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.
Способы закрепления патрона на валу шуруповерта
Существует три способа установки фиксирующей конструкции на инструмент:
Принцип снятия патрона.
- конус Морзе;
- резьбовое соединение;
- фиксирующий винт.
Конус Морзе получил свое название в честь изобретателя Стивена А. Морзе.
Метод соединения заключается в обеспечении сопряжения двух поверхностей в форме вала и детали с отверстием.
Обе поверхности должны обладать одинаковой конусностью. Угол конусности должен находиться в интервале от 1°25’43″ до 1°30’26″.
Этот параметр зависит от типоразмера. Данный способ соединения является очень распространенным, а соединение такого типа является простым и надежным.
Резьбовой способ соединения заключается в состыковке компонентов при помощи резьбы. Патрон во внутренней своей части имеет нарезанную резьбу, аналогичную той, которая нарезается на рабочем валу устройства.
Для крепления на вал фиксирующего приспособления требуется закрутить его на валу привода до упора.
Соединение при помощи фиксирующего винта аналогично резьбовому, но с тем отличием, что в его конструкции для обеспечения дополнительной фиксации используется фиксирующий винт.
Схема устройства патрона шуруповерта.
Тип соединения устройства фиксации с валом можно определить, посмотрев маркировку электроинструмента. Если на нем имеется в маркировке надпись по типу 1-6 В10, это значит, что электроинструмент в своей конструкции имеет конус Морзе. Цифры в маркировке означают диаметр хвостовика используемых сверл или насадок. Маркировка В10 означает размер используемого конуса Морзе.
Электроинструмент, имеющий резьбовое соединение, маркируется следующим образом: 1,0-11 М12х1,25. М12х1,25 обозначает размер метрической резьбы, используемой в соединении, цифры 1,0-11 указывают на размер используемых хвостовиков сверл.
Импортные модели в своей маркировке имеют обозначения размерностей, выраженные в дюймах. Обозначение на импортном электроинструменте может иметь такой вид: 2-13 мм 1/2-20 UNF.
Обе разновидности закрепления фиксирующего приспособления одинаково хорошо выполняют возложенные на них функции и отличаются только по конструкции и скорости смены насадок.
Патроны для мини-дрелей какие они и чем отличаются
Мастера-ювелиры пользуются сверлильными инструментами. Причем это стационарные сверлильные станки, обычные электродрели или мини-дрели. Только в патронах таких инструментов устанавливаются очень тонкие сверла и фрезы, зафиксировать которые обычным устройствами невозможно. Для мини-дрелей применяются специальные патроны, которые имеют аналогичный принцип работы, однако конструктивно отличаются по устройству. Если в оснастке для обычной строительной дрели используются губки с резьбой, то на мини-дрелях патроны состоят из механизма с 4-мя цангами.
Для изготовления патронов под мини-дрели применяется такой материал, как латунь. Если необходимо установить деталь в обычную дрель, то для этого используются специальные переходники. Они отличаются размерам внутренних и наружных диаметров. В цанговые патроны для мини-дрелей можно установить сверла с диаметрами хвостовиков от 0,1 до 4,5 мм, но при этом понадобится подбирать соответствующий механизм цанги.
Это интересно! Патроны для мини-дрелей относятся к категории быстрозажимных одномуфтовых, так как закрепление сверл происходит за счет перемещения зажимной муфты одной рукой.
Механические неисправности
К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона. А как снять патрон с шуруповерта и заменить его? Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы. Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.
Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.
А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.
Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg
https://youtube.com/watch?v=6j2Kyg
https://youtube.com/watch?v=6j2Kyg
Видео:
N8vfY1. Порядок замены кулачкового патрона электродрели Для разборки электродрели проверьте отключение ее кабеля от электрической сети. При помощи специального ключа разведите кулачки патрона до максимально возможного положения. Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя. Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке. Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.
Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.
Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя. У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.
Но вернемся к варианту с ключом. Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки. Патрон крепится на валу по резьбе. Вращая патрон против часовой стрелки, снимите его с электродрели. Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.
Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности. Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.
Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.
Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений. Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые. У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой. У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта. Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов. Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.
Первый обязательный этап! Вывинчивание фиксирующего винта
Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).
Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.
Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:
- Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
- Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.
Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками
Свинчивание быстрозажимного патрона со шпинделя шуруповёрта После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.
В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.
Удерживая патрон рукой
Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:
- Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
- Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
- Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
- Свести кулачки патрона до минимального зазора.
- Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.
Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:
- Отсутствие спецовочной перчатки.
- Мощность шуруповёрта превышает 500 Ватт.
- Неуверенность в собственных силах.
- Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).
Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.
При помощи Г-образного инструмента
Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:
- Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
- Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
- Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
- Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
- Запустить двигатель и дать ему возможность набрать максимальные обороты.
- Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
- В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.
Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу
Возможен и второй вариант этого способа:
- После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
- «Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.
Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.
