Кронциркуль. Как пользоваться?

Угломеры

Устройств для замера углов на самом деле множество, это и:

• угломерный инструмент с нониусом;
• угломерный астрономический инструмент и многие другие.

Их применяют везде, где необходимо выполнять соответствующие измерения, например, при изготовлении штамповой оснастки, или определении местоположения судна в пространстве.

Угломерный инструмент с нониусом

Как уже отмечалось, чаще всего применяют угломеры с нониусом. В нашей стране производят угломеры с нониусом разного типа. В частности, в номенклатуре инструментальной продукции, которую выпускает АО КЗ «КРИН» присутствуют следующие позиции:

• угломер с нониусом типа 2;
• угломер с нониусом типа 4;
• угломер с нониусом 5ум;
• угломер с нониусом 4ум.

По большей части они предназначены для выполнения измерения наружных углов с точностью 2 минуты. Модели типа 2 применяют для проведения замеров в пределах от 2 до 360 градусов.

Угломерный астрономический инструмент

Кроме того, их можно использовать при выполнении лекальных (разметочных) работ, например, при производстве сложного фасонного инструмента (штампы, пресс-формы и пр.). Надо отметить, что производство угломерного инструмента отличает высокая трудоемкость, а материал для его производства обладает высокой стоимостью. Для его производства применяют инструментальные стали, цена которых в нескольких раз превышает стоимость конструкционных.

Конечно, существует угломерный инструмент, который обладает более низкой стоимостью. Для его изготовления применяют более простые материалы. Такую продукцию выпускают множество предприятий, расположенных в нашей стране и за ее пределами. Как пример можно привести

Угломеры с нониусом SKRAB

Один из ярких представителей этой продукции угломерный инструмент с нониусом SKRAB модели 40320. Его применяют для проведения замеров внутренних углов в диапазоне от 0 до 220 градусов. Точность такого прибора составляет 1 градус. В принципе такой точности хватает для проведения большинства работ, например, при разделке пластикового профиля при создании светопрозрачных конструкций (окон, дверей и пр.).

В последние годы производители выпустили на рынок электронные угломерные инструменты. Их точно так же применяют в промышленности, строительстве и пр. Их использование значительно проще, чем угломерных устройств механического типа. По большей части, этот инструмент производят из пластика или алюминиевых сплавов. На раме установлен измерительный блок. Точность электронных угломеров может колебаться в зависимости от качества производства и типа электронного устройства. Но в среднем она может лежать в диапазоне от 0,3 до 1 градуса. Эти угломерные приборы по большей части применяют в строительстве.

Пружинный кронциркуль

В целях повышения точности при измерении изготовляют пружинные кронциркули в и нутромеры г. Ножки – йаких инструментов соединены пружинным шарниром, который стремится ю раздвинуть. Раствор ножек для снятия размера осуществляется при помощи круглой гайки и винта с малым шагом.
 

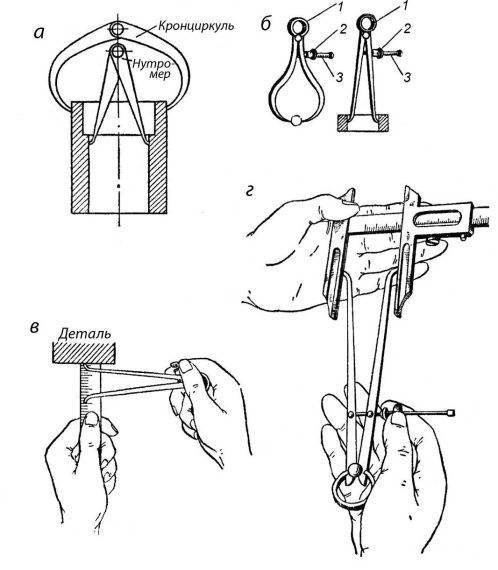

Кронциркули и их применение: а – нормальный ( обычный) кронциркуль; б – пружинный кронциркуль; виг – измерение детали с помощью кронциркуля.
 

Приемы измерений кронциркулем и нутромером.

Наряду с обыкновенными кронциркулями и нутромерами ( см. рис. 5 д, е) применяют также более совершенные и удобные в работе пружинные кронциркули и нутромеры, преимущество которых состоит в том, что их ножки расходятся под воздействием имеющейся пружины и устанавливаются на требуемый размер с помощью установочного винта и гайки. При использовании этих инструментов исключается возможность смещения их ножек, а следовательно, и искажение взятого размера: Измерительные инструменты широко применяются при разметочных работах.
 

Простым кронциркулем ( рис. 90, а), ножки которого соединены шарниром, можно измерять диаметры до 500 мм и даже более. Пружинные кронциркули ( рис. 90, б) применяются при измерении диаметров до 50 мм, реже до 100 мм.
 

Простым кронциркулем ( рис. 83, а), дужки которого соединены шарниром, можно измерять диаметры до 500 мм и даже более. Пружинные кронциркули ( рис. 83, б) применяются при измерении диаметров до 50 мм, реже до 100 мм.
 

Уменьшение или увеличение раствора обыкновенного кронциркуля при измерении необходимо производить легкими ударами одной из его ножек о какой-либо твердый предмет. Раствор пружинного кронциркуля, который отличается большей устойчивостью ножек, регулируют стяжным винтом.
 

Приемы измерения нутромером.

В процессе работы это установленное расстояние легко сбивается, так как даже неосторожный легкий толчок кронциркуля приводит к сдвигу его ножек и потере размера. Этот недостаток устранен в пружинном кронциркуле.
 

Указанные нутромеры обладают теми же недостатками при снятии и отсчете размеров, что и нормальные кронциркули. Иногда применяют пружинные нутромеры, сходные по устройству с пружинным кронциркулем.
 

Какие предъявляются требования к хранению измерительных линеек. Какие преимущества имеет пружинный кронциркуль.
 

Недостатками кронциркуля и нутромера является возможность искажения размера изделия при переносе его на масштабную линейку. Чаще всего это происходит при ослабевании шарнира. Поэтому в слесарной практике широко применяют пружинные кронциркули и нутромеры ( фиг. Вращая гайку 2, устанавливают необходимый размер, который все время остается постоянным.
 

Втулочка 1 не имеет резьбы. Она свободно перемещается по винту 4 и входит в коническое гнездо, имеющееся в дужке кронциркуля. Внутренним конусом втулочка охватывает части 2 и 5 гайки и сжимает их. При вращении головки 3 раствор кронциркуля изменяется. Винт 4 имеет резьбу с мелким шагом, а поэтому установка раствора кронциркуля может быть очень точной. При необходимости значительно увеличить раствор кронциркуля достаточно сжать его дужки рукой, вследствие чего давление вту-лочки на части 2 и 5 гайки прекратится, и они разойдутся. Это дает возможность быстро перемещать гайку по винту, не вращая ее. Достоинство пружинного кронциркуля состоит еще в том, что раствор его не изменяется при случайных ударах дужек о деталь, части станка ит.
 

Устройство

Чертежный инструмент, к которому мы все привыкли, состоит из пяти основных частей:

1. Держатель. У простых моделей — пластиковый, у профессиональных – из рифленой стали. За него держат циркуль во время работы, насечки или нескользящий материал позволяют прочно удерживать инструмент в руке. У современных моделей держатель эргономичен и удобен для пользователя.
2. Штанги – основа инструмента. Для того, чтобы минимизировать погрешности при вычерчивании дуг и окружностей, их выполняют из сплавов повышенной жесткости. В циркулях, предназначенных для школьников, используют оцинкованные или пластиковые штанги, ведь задача такого инструмента не точный чертеж, а обучение работе с ним.

Существуют модели, у которых имеется дополнительная фиксация штанг в определенном положении с помощью рычага с шарниром или винтового крепления.

1. Крепление штанг. В изделиях для профессионалов, в каждой штанге выполнены пазы для установки крепления. Обычно крепление закрыто декоративной накладкой из пластмассы. Новый качественный инструмент можно отличить по тугому ходу штанг, так как у него жесткое, а значит, надежное крепление. Пластиковое крепление ненадежно и не позволит выполнить точный чертеж.
2. Игла. Основа точного чертежа. В моделях для детей иголка затуплена, такое приспособление менее точно, но безопасность – прежде всего! В серьезных инструментах игла острая. Длина её может различаться. Иглы бывают длинные и короткие, от 3 до 9 мм, в зависимости от модели. Чем профессиональнее изделие, тем длиннее игла и есть возможность её замены. Существуют двусторонние иглы.

К штанге игла либо приваривается (простой учебный), либо крепится в специальном удерживающем устройстве (профессиональный).

1. Насадки. Очень важная деталь. Бывает три вида насадок:
   1. Насадка с грифелем диаметром 2 мм. Используют профессионалы.
   2. Насадка с универсальным держателем. В ней чертежным инструментом может быть простой карандаш. Эта насадка получила прозвище «козья ножка».
   3. Насадка с механическим карандашом. Толщина грифеля здесь 0,5 мм.

Устройство циркуля не меняется веками, основные его части постоянны, изменчивы лишь материалы, из которых они выполняются.

Модели по функциональности

В зависимости от своего назначения инструменты делятся на наружные и внутренние, а также измерительные, чертежные, медицинские и визажные.

Цифровой кронциркуль — стоит ли платить за удобство

Многие современные модели оснащаются цифровым ЖК-дисплеем, что позволяет обойтись без линейки.

Однако, следует принять во внимание, что цифровой прибор менее долговечен, нуждается в батарейке и не всегда срабатывает на морозе. И если молодым работникам удобнее считывать данные с экрана, то многие опытные мастера предпочитают работать по старинке

Универсального решения не существует, каждый должен выбирать тот вариант, который ему ближе.

Для наружных измерений

С его помощью производятся внешние линейные измерения параметров любых деталей методом сравнения. Внешне выглядит как две изогнутые ножки, соединенные при помощи шарнира. Измеренная величина определяется по масштабной линейке.

Для наружных измерений с винтом

Инструмент имеет более сложное устройство по сравнению с предыдущим, движение и фиксация ножек производится при помощи винта, посаженного на горизонтальную металлическую ось.

Служит для наружных замеров объемных предметов.

Нутромер для внутренних измерений с винтом

Одна из разновидностей инструмента для внутренних замеров, которым можно определить размер; интервал; ширину стенки, уступа или ступеньки детали. Удобно использовать в труднодоступных местах.

Состоит из двух стальных ножек с изогнутыми наружу губками. Измерение проводят путем разведения ножек до прикосновения губками краев детали. Стопорный винт фиксирует данное положение, после чего размер определяется измерительной линейкой.

Нутромер для внутренней разметки и измерений

Им замеряются внутренние линейные параметры объектов и сравниваются с размерами по линейке или калибру.

Также проводится необходимая разметка по заданным параметрам.

Разметочный для прямой разметки

Разметочный циркуль необходим, чтобы нанести разметку на любую деталь или заготовку. Состоит из двух ножек с острыми кончиками, соединенных между собой втулкой или пружиной.

Разметочный с винтом для прямой разметки

Помогает перенести заданные размеры с линейки на деталь или заготовку, также может использоваться для вычерчивания дуг, окружностей и проведения разметок. Фиксация производится при помощи винта.

Разметочный с дугой для прямой разметки

Используется для прямой разметки любых объектов.

Оснащается металлической дугой, которая фиксируется винтом, и служит для предотвращения случайного раскрытия ножек во время проведения разметки.

Разновидности циркулей

Существует множество разновидностей циркулей. В зависимости от выполняемых функций меняется рабочая часть инструмента. Ниже рассмотрим основные виды:

1. Разметочный. Или делительный, или измерительный. Простой инструмент, с помощью которого можно измерить длину и перенести её с чертежа на деталь. Обе штанги соединены шарниром и заканчиваются иглами. С помощью игл можно наносить разметку на многих материалах.
2. Чертежный. Тот инструмент, которым начинают пользоваться еще в школе. На одной штанге игла, на другой – грифель. Игла фиксирует штангу на листе бумаги, позволяя вычерчивать дуги и окружности, выполнять построения.
3. Кронциркуль для наружных измерений. Его заостренные штанги загнуты внутрь, между ними зажимается деталь для измерения. Для повышения точности используется фиксирующий винт.
4. Кронциркуль для внутренних измерений. Штанги на концах загнуты наружу. Позволяя измерять ширину отверстий, углублений, пазов.
5. Штангенциркуль. Имеет строение, отличающееся от обычного. Представляет собой линейку (штангу) со шкалой. На одном конце линейки неподвижно прикреплена одна губка, вдоль линейки перемещается вторая. Также есть дополнительные маленькие губки для внутренних измерений. Инструмент используется и как нутромер и как кронциркуль.
6. Штангенглубиномер. Похож на штангенциркуль. Отличие в том, что предназначается он для определения глубин отверстий, пазов, канавок. Для проведения замера, рабочая часть помещается внутрь отверстия до упора.

Существуют типы инструментов, измененные в зависимости от направлений деятельности, в которых они используются, например:

• Столярный. Может быть разметочным, то есть с иглами на концах штанг, может быть чертежным, с грифелем на одной штанге и иглой на другой. Отличается от чертежных прежде всего размерами. Это достаточно большие инструменты.
• Слесарный. Применяется в слесарном деле. Так же могут быть разметочными или с пишущим наконечником.

Кронциркуль своими руками

Иногда возникает необходимость сконструировать инструмент самостоятельно. Сделать это достаточно просто, стоит лишь запастись подходящим материалом и проявить небольшие навыки слесарной работы.

Для изготовления необходимо:

• листовая нержавеющая сталь (1,5 мм);
• шлифовальная шкурка средней крупности;
• немного метизов;
• слесарный набор;
• токарный станок;
• наковальня.

Изготовить шаблон ножки кронциркуля из плотной бумаги, перенести его на заготовку и вырезать при помощи «болгарки». Внутренний радиус выпилить при помощи маленького кусочка отрезного диска.

Напильником довести до нужного качества обработки. Просверлить отверстия для шарнира, подобрать болт М6 соответствующей длины, установить на место.

Таким образом получится вполне работоспособный механизм, в котором легко можно регулировать усилие перемещения ножек.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

• Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
• Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
• При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
• Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
• Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Поделитесь профессиональными секретами — как рисовать циркулем без дырочки в середине? Подкладывать бумажку, ватный диск, монетку — не получается, т.к. иголка смещается и не стоит крепко. Жду советов!

Доброжелательное клацанье зубами в школе, или Несправедливая оценка была исправлена!

Я отношусь к тем родителям, которые не ходят настойчиво в школу по поводу каждой оценки. Не знаю — хорошо это или плохо. Но зубы все-таки показываю,…

Технология (2 класс). Двойка в четверти — проблема ребенка?

Как известно, труд облагораживает человека и сделал из школьника обезьяну. Поэтому есть в школе такой предмет как “технология”. Когда я…

Учительница не оценила проверочную работу

Новости из 2 “а”. На днях писали самостоятельную работу по математике. Александра решила ее вполне благополучно: не справилась только с…

“Готова принять в наказание. “. Александра написала объяснительную

Александра сильно нас огорчила результатами в третьей четверти и оценками, полученными в марте. По этому поводу она написала объяснительную. Я,…

Кто придумывает такие задания по литературе для 2 класса?!

Александра писала контрольную работу по литературе. Ну-ка, родители, пошевелите мозгами! Задания для второго класса, дети 8-9 лет. Соедините…

Страшная история во 2 “а” классе

Страшная история случилась сегодня во втором классе, где учится Александра. Все мальчики (а их в классе большинство) вдруг вернулись домой тихими.…

И все-таки странная классная руководительница у Александры

Мой небольшой родительский опыт общени я с классными руководителями постоянно дает мне поводы для удивления. Напомню: Никита в четвертом классе, и у…

Английский 2 класс. Где? Вх.

Александра учит написание английских слов, у них завтра диктант. Никак ей не удается запомнить написание “what”, “where” и…

Дополнительные страдания за дополнительные занятия, да еще и за наши деньги

Я с каждым днем все больше и больше удивляюсь. У Никиты, когда он был во втором классе, классная руководительница так не усердствовала. У детей (2…

Мерительный инструмент

В технике под таким понятием, как измерение, подразумевается некая совокупность действий, результатом совершения которых является определение того числового значения, которое имеет некая физическая величина предмета. Измерения производятся при помощи специальных технических средств опытным путем.

В такой отрасли промышленности, как машиностроение, без проведения разнообразных измерений обойтись совершенно невозможно.

От того, с какой точностью они осуществляются, в результате напрямую зависит качество выпускаемой продукции.

Что касается значений точности измерений, то на современных машиностроительных предприятиях она, как правило, в пределах от 0,001 миллиметра до 0,1 миллиметра.

Для того чтобы быстро и с минимальными погрешностями производить технические измерения, используются специализированные приборы и конструкции.

Металлическая линейка

Именно этот мерительный инструмент является, пожалуй, наиболее простым по своей конструкции. С помощью металлических линеек значение измеряемой величины определяется непосредственно.

Металлическая линейка

Следует заметить, что эти мерительные приспособления широко используются также и для проведения разметки материалов и деталей. Современная промышленность изготавливает их с пределами измерений в 1000, 500, 300 и 150 миллиметров, при этом на них наносится или одна, или две шкалы.

Этот широко распространенный и активно используемый в технике (особенно в машиностроении) мерительный инструмент устроен намного сложнее, чем металлическая линейка, и обеспечивает гораздо более высокую точность измерений. Штангенциркуль состоит из таких основных частей, как линейка-штанга, на грани которой нанесена основная шкала с равноудалёнными делениями через 1 миллиметр, и нониус – отсчетное приспособление с дополнительной штриховой шкалой.

Штангенциркуль

Цена деления нониусов современных штангенциркулей составляет или 0,1, или 0,05 миллиметра, а что касается предела измерений, то он достигает 2000 миллиметров.

Штангенциркули используются для осуществления измерений как наружных, так и внутренних размеров деталей, а также глубин отверстий. Кроме того, их применяют для производства различных разметочных работ.

Штангенрейсмас

Штангенрейсмас

Этот мерительный инструмент предназначается для того, чтобы производить измерения высот деталей и осуществлять их точную разметку. Максимальный предел измерений штангенрейсмасов составляет 2500 миллиметров, а цена деления их нониусов – 0,1 или 0,05 миллиметра.

В большинстве случаев этот мерительный инструмент используется при работах на специальных чугунных плитах. Именно на них он устанавливается вместе с теми деталями, которые нужно измерить или же разметить.

Для того чтобы с помощью штангенрейсмаса нанести на размечаемой детали линию, используется специальная сменная ножка. Сам же мерительный инструмент при этом перемещается непосредственно по поверхности плиты.

Микрометр

Микрометры (как, впрочем, и все микрометрические инструменты) оборудованы специальными отсчетными узлами, устроенными на основе винтовой пары, имеющей шаг резьбы 0,5 миллиметра.

С ее помощью осуществляется преобразование продольного перемещения мерительного винта в перемещения окружные, совершаемые шкалой барабана.

Именно на основании угла его поворота и определяется значение измеряемого размера.

Микрометрический глубиномер

По сути дела этот мерительный инструмент устроен точно так же, как и микрометр. Разница состоит лишь в том, что он оснащается не скобой, а основанием. Именно в него устанавливается так называемый мерительный стебель.

Для того чтобы с помощью микрометрического глубиномера измерить глубину, применяется специальный стержень. Он устанавливается на винте и имеет особую форму.

Предел измерений современных микрометрических глубиномеров составляет до 300 миллиметров, а цена деления их нониусов — 0,01 миллиметра.

Индикатор часового типа

Этот мерительный инструмент представляет собой устройство, где совсем небольшие перемещения, которые производит измерительный щуп, преобразуются в угловые перемещения стрелки.

Кроме того, эти приборы используются для контроля взаимного расположения поверхностей.

Угломер механический

Этот мерительный инструмент предназначен для определения значений углов, которые в технике очень часто встречаются в различных сборках, деталях и конструкциях. С помощью угломеров производятся измерения в углах, градусах и секундах, для чего используются вспомогательные элементы и линейчатая шкала.

Резьбомер

Лучшие производители

При выборе циркуля для школьника в 2023 году родители по привычке задают себе вопрос, какой фирмы лучше купить инструмент, как модели для малышей и подростков отличаются по типу функционала.

На рынке школьных принадлежностей лидируют несколько брендов. Определить для себя, какой фирмы лучше всего циркули, поможет обзор ведущих компаний.

Berlingo – бренд, под которым выпускает канцелярские товары и школьные принадлежности российская компания «Рельеф центр». Кроме оригинального оформления, изделия отличаются продуманностью решений с учетом возраста и особенностей пользователей. На предприятиях применяют новейшие технологии и материалы.

Немецкая компания Faber-Castell свою первую продукцию выпустила в 1761 году. Основное деление карандашей и канцелярских поваров производится по возрасту потребителей. С целью улучшения качества производимого товара, Лотар фон Фабер в 1856 году купил графитовую шахту в России. Доставлять сырье стоило дорого, но высокое качество привлекало покупателей.

Компания Rotring не только выпускает инструменты для черчения. Ее изобретатели создали много новых видов циркулей, рапидографов, кульманов, востребованных в 2023 году. Популярные модели школьных циркулей получили от пользователей высокие оценки.

Российская компания Globus уже более 50 лет известна на рынке. Она все это время находится в списке «лучшие производители» канцтоваров, вышла на мировой рынок. Школьные принадлежности, производимые отечественной фирмой, отличаются надежностью, функциональностью.

Описание

Когда появился прообраз циркуля у древних архитекторов, не известно. Доказательства его использования можно видеть в вавилонских и ассирийских документах, датируемых вторым тысячелетием до нашей эры. Уже тогда древние ученые чертили окружности с помощью прототипов современных циркулей. Нужно отметить, что в раскопках находят не только инструменты для черчения окружностей, сильно схожие с современными чертежными инструментами, но и приспособления с загнутыми концами для измерения длин, называемые сейчас кронциркуль. В те далекие времена приспособления для начертания окружностей и дуг выполнялись из железа или бронзы.

В древней Руси циркулем пользовались, в том числе и для разметки резных деревянных орнаментов. Такие приспособления были железными и процарапывали окружности на древесине.

С развитием архитектуры, кораблестроения циркули начинают применяться все чаще. Кто бы ни изобрел этот инструмент, он может гордиться тем, что его гениальное изобретение сохранилось в веках и, практически без изменений, используется в современном мире.

Применение

Циркули применяют во многих областях человеческой деятельности.

• Для черчения. Способ, которому учат еще в школе. Выполнение чертежа «руками» без использования компьютерных программ, подразумевает обязательное использование циркуля. Кроме окружностей, с помощью этого инструмента вычерчивают различные дуги, сопряжения, выполняют дополнительные построения и разметки.
• Для измерения. Кронциркуль измеряет размеры деталей, внутренние диаметры, глубину отверстий. Измерительный циркуль используется в навигации, картографии. Этот инструмент нашел свое применение не только в инженерии, проектировании, геодезии. Толстотные циркули используют в медицине, измеряя ими поперечные размеры тела человека.

Циркуль, как и карандаш, нужен каждому уважающему себя геологу, картографу, капитану дальнего плавания, геодезисту, математику, архитектору, строителю.

В духовных практиках и философии циркуль стал символизировать неуклонную и беспристрастную справедливость. Множество профессий и направлений деятельности людей связано с чертежами, их построением, чтением, воспроизведением и во всех этих профессиях бывает необходимо приспособление с четырехтысячелетней историей.

Линейки и ластики

Для черчения лучше вооружиться линейками 3 видов:

• длинными – от 50 до 100 см;
• средними – 30 см;
• короткими – от 10 до 20 см.

Такой набор позволяет делать любые чертежи. Если требуется прочертить линию длиной в 50 см, удобнее пользоваться длинной линейкой. И, наоборот, для отрезка в 2 см нет необходимости возиться с линейкой метрового размера. Покупайте пластиковые и металлические изделия. Деревянные могут быстро испортиться. Вмятины на рёбрах не позволят чертить ровные линии. Для построения кривых линий требуется лекало. Этот чертёжный инструмент выпускается с постоянной или переменной кривизной.

Изделия делают из следующих материалов:

• пластмассы;
• дерева;
• металла.

Для изготовления лекала с переменной кривизной используется сталь. Выбирайте инструмент с презентабельным видом. Тогда он сможет долго прослужить вам.

Линейки для черчения

Чертёжный угольник пригодится, чтобы проводить вертикальные и наклонные линии. Его производят из дерева или пластмассы. Инструмент помогает строить углы в 90, 30 или 45 градусов. Удобно иметь 2 угольника: один с углами 90-45-45 градусов и 90-30-60 градусов. Любые углы можно построить при помощи транспортира.

Линейка

Второй главный инструмент чертёжника – линейка. Линейки также разделяются по назначению. Обыкновенные деревянные линейки прекрасно работают в паре с простым карандашом. Для туши нужны специальные линейки. Раньше выпускались деревянные линейки с пластмассовыми вставками. Чтобы расчертить металлическую заготовку нужна металлическая линейка.

Рейсшина

А вы видели линейку на колёсиках? Есть и такое изобретение, и называется оно – рейсшина. С помощью такой линейки чертят параллельные линии. Различные треугольники используют для черчения углов. Далее идут транспортиры, лекало – забавные фигурки, похожие на скрипичный ключ.

У линейки есть ещё одно замечательное свойство. Она может ограничивать длину линии. Наверное в этом основное отличие чертёжника от художника.

Самый простой набор для черчения

Полёт мысли чертёжника всегда можно измерить и ограничить.

Стёрка

Но вернёмся к карандашу. Есть у этого инструмента замечательное свойство. Именно за это свойство его любят творческие люди. Линию, проведённую карандашом, можно исправить с помощью другого замечательного инструмента – ластика, по-простому, стёрки.

Что такое циркуль — знает каждый школьник. Без него не обходятся уроки геометрии, черчения. Наборы готовальни есть у каждого студента технического ВУЗа. Но кто же изобрел этот инструмент, как появился циркуль? То, что им чертятся окружности — это понятно из латинского слова circulus, от которого и произошло название инструмента. Когда же появился у человечества циркуль?

Оглавление

2 Технические требования

3 Методы испытаний

Приложение 1 (справочное) Пояснения терминов, используемых в настоящем стандарте

Дата введения	01.01.1992
Добавлен в базу	01.09.2013
Актуализация	01.01.2019

Этот ГОСТ находится в:

Раздел Экология

Раздел 01 ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ

Раздел 01.100 Технические чертежи

Раздел 01.100.40 Чертежное оборудование

Раздел Электроэнергия

Раздел 01 ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ

Раздел 01.100 Технические чертежи

Раздел 01.100.40 Чертежное оборудование

Организации:

28.03.1991	Утвержден	Государственный комитет СССР по управлению качеством продукции и стандартам	362
Издан	ИПК Издательство стандартов	2004 г.
Издан	Издательство стандартов	1991 г.
Разработан	Министерство радиопромышленности СССР

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

Общие технические требования и методы испытаний

General technical requrements and test methods

MKC 01.100.40 OKI1 42 6532.42 6533

Дата введения 01.01.92

Настоящий стандарт распространяется на чертеже инструменты (далее — инструменты), предназначенные для выполнения чертежно-графических и копировальных работ, и устанавливает обязательные требования по пп. 2.1 в части диаметров инструментов и сменных частей. 2.1 табл. 2. Другие требования стандарта являются рекомендуемыми.

Вид климатического исполнения — УХЛ, категория размещения 4.2 по ГОСТ 15150. Термины, применяемые в настоящем стандарте, и их пояснения приведены в приложении I.

1.1. Инструменты классифицируют по:

а) функциональному назначению — на циркули и рейсфедеры типов:

— чертежный циркуль (Ц);

— малый чертежный циркуль (ЦМ);

— чертежный кронциркуль с падающей иглой (КРИ);

— большой чертежный кронциркуль (КРБ):

— комбинированный кронциркуль (КРК);

— кронциркуль с адаптером (вставкой) для автоматических трубчатых ручек (КРА);

— разметочный циркуль (PI1);

— малый разметочный циркуль (РИМ);

— разметочный кронциркуль (РКР);

— обыкновенный рейсфедер (Р);

— ноже видный рейсфедер (HP);

— широкий рейсфедер с делительной гайкой (ШРД);

— рейсфедер с делительной гайкой (РД);

— двойной рейсфедер (ДР);

— кривой рейсфедер (КР);

— двойной кривой рейсфедер (ДКР);

— узкий (катастсрный) рейсфедер (УР).

П р и м с ч а н и с. Циркули, рейсфедеры и их обозначения, отличные от установленных, определяются в нормативно-технической документации на инструменты конкретного типа;

б) области применения — на:

Изламис официальное Перепечатка воспрещена

Издательство стандартов. 1991 И ПК Издательство стандартов. 2004

1.2. Сменными частями циркулей являются:

— малая игольная вставка:

— малая рейсфедерная вставка:

— малая карандашная вставка;

— адаптер (вставка) для автоматических трубчатых ручек;

— удлинитель для вычерчивания окружностей в сборе с большим чертежным кронциркулем.

Примечание. Комплектация циркулей сменными частями устанавливается по согласованию с потребителем.

Пример условного обозначения циркуля чертежного прецизионного длиной 160 мм:

То же. рейсфедера обыкновенного прецизионного длиной 115 мм:

2. ТКХНИЧКСКИЕ ТРЕБОВАНИЯ

2.1. Основные размеры инструментов и сменных частей должны соответствовать указанным на черт. 1—22 и в табл. I.

Черк’жныи кронциркуль с падающий иглой
