Ремонт гидравлического домкрата: инструкция, инструменты, материалы

Этапы заправки гидравлического домкрата

Этому этапу не всегда уделяют должного внимания, и совершенно напрасно. Рабочая жидкость является движущей силой устройства. Она воздействует на шток так, чтобы он становился в нужное положение. Если масла недостаточно, домкрат нормально работать не будет.

Перед заливкой масла нужно в первую очередь слить старое. Затем «внутренности» инструмента тщательно промыть, используя промывочную жидкость. Приобрести ее можно в строительных магазинах. Промывка домкрата — процесс достаточно трудоемкий, особенно для новичка. Заливать жидкость придется не меньше двух раз, постоянно при этом прокачивая домкрат. Со старым маслом нужно поступать точно так же. Ни одна капля старой рабочей жидкости не должна остаться внутри инструмента.

Благодаря этим качествам, гидравлический домкрат получил распространение среди автолюбителей и работников автомастерских. Кроме того, он применяется и в других видах работ, например, в строительстве при подъеме арматурных или железобетонных конструкций. Более сложная конструкция гидравлического домкрата по сравнению с механическим приводит к тому, что его ремонт значительно усложняется, но при проведении ремонта можно обойтись без обращения к мастеру. Чтобы правильно отремонтировать инструмент, нужно в общих чертах изучить принцип его работы.

Затем домкрат нужно установить на низкое положение. Для этого нужно повернуть винт-кран до отметки «слив». Пробка закручивается. Домкрат прокачивают пять раз, после этого можно заливать масло до тех пор, пока уровень не поднимется до специальной отметки. Затем пробка снова закручивается. Операция повторяется до тех пор, пока на поверхности не перестанут появляться пузырьки, а количество масла не достигнет установленного уровня.

Ремонт домкрата — процедура, скорее, трудоемкая, нежели сложная. И все же лучший ремонт — это профилактика возникновения поломок, ведь на их устранение придется потратить драгоценное время и силы. Если соблюдать рекомендации мастеров, можно существенно продлить срок безремонтной эксплуатации гидравлического домкрата.

Качество работы прибора во многом зависит от качества рабочей жидкости. Поэтому приобретать масло стоит только высококачественное, от надежных поставщиков и предназначенное специально для технического оборудования. Вид масла может быть любой, но для бесперебойной работы прибора в зимнее время стоит дополнительно приобрести синтетический раствор.

В целом, использовать инструмент в холода не рекомендуется, разве что в экстренной ситуации и непродолжительное время, иначе возрастет риск возникновения неисправностей. Вне зависимости от сезона гидравлический домкрат должен храниться только в теплом месте, иначе устройство замерзнет и возникнет поломка. Если домкрат используется нечасто, то замену достаточно проводить раз в год. Но при постоянной эксплуатации проверять состояние насоса нужно каждый месяц, проводить замену масла и каждый раз промывать механизм.

Работы по смене масла нужно проводить только после того, как будет снята вся нагрузка. Использовать отремонтированный инструмент разрешается только после полной сборки.

Большое значение для нормального функционирования инструмента имеет качество рабочей жидкости, приобретать которую нужно только у известных производителей. Следование простым рекомендациям по эксплуатации позволит максимально снизить риск возникновения поломок и продлить срок службы инструмента.

Довольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской

Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости. Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта

Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса

Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса.

Принцип работы гидравлического домкрата

В конструкции используется принцип сообщающихся сосудов. К рукоятке привода прикладывается сила (с помощью электродвигателя или ручная). Посредством рычага усилие подается к нагнетающему насосу. Масло попадает в низ емкости цилиндра, во время нажатия рычага или запуска электромотора. Поршень поднимается. Перепускной клапан, который состоит из клапанов нагнетательного и всасывающего удерживает давление масла на постоянном рабочем уровне. Всасывающий клапан находится на входе в емкость и не пускает масло обратно, когда поршень опускается. Нагнетательный установлен на входе в цилиндр и не пускает масло наружу во время подъема поршня.

Какое отличие гидравлических домкратов ставит их на первое место среди других видов подъемной техники:

работают плавно и тихо благодаря тому, что рабочая жидкость не сжимается;
очень устойчивы;
конструкция жесткая и прочная;
небольшие размеры;
четкость торможения;
малое усилие и высокий коэффициент полезного действия (до 80%);
точная остановка;
высокая грузоподъемность.

Гидравлический механизм может работать с объектами, установленными очень низко, поднимая их с пола. Это большое преимущество по сравнению с другими типами подъемных устройств.

небольшая скорость работы;
небольшая высота подъема;
неудобство транспортировки (должен располагаться строго вертикально во избежание вытекания масла);
высоту опускания груза отрегулировать невозможно.

В случае возникновения поломки ремонт более сложный и дорогостоящий, нежели у механического аналога. Гидравлическое подъемное устройство работает с грузами весом 2 — 200 тонн.

Устройства специального назначения способны поднять очень громоздкие грузы на большую высоту, зафиксировать и держать.

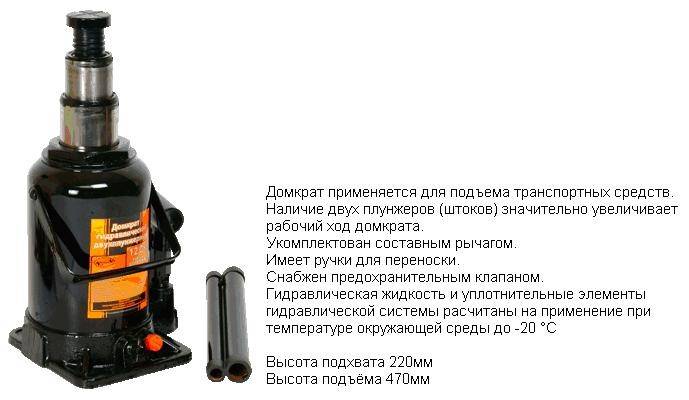

Гидравлический бутылочный домкрат одноштоковый очень легок в использовании, поэтому его вариации используются наиболее широко.

Подкатной обладает низкой посадкой, установлен на колёса. Из корпуса выезжают рычаги для подъема груза. Обычно у такого оборудования приводная ручка достаточного размера, чтобы уменьшить прикладываемые силы. Механизм такого типа может работать исключительно на твердом и гладком основании.

Время на чтение: 6 минут

Чтобы привод гидравлики работал, ему нужна специальная жидкость, оберегающая от износа. Масло для домкрата гидравлического помогает его системе функционировать при разных температурных режимах и показателях влажности.

Как пользоваться гидравлическим подкатным домкратом

Перед началом работ:

Закрутить перепускной клапан;
Установить домкрат под автомобиль так, чтобы подъемная площадка встала под нужное место подхвата;
Нажимать на рычаг до полного подъема площадки, задействуя полный ход рычага для увеличения скорости подъема;
Подкатывать домкрат под автомобиль одновременно с поднятием плунжера для создания надежной опоры;
Установить страховочную подставку;
Убрать домкрат.

По окончании работ:

Подкатить домкрат под место установки;
Поднять гидроцилиндр с опорной площадкой;
Убрать страховочную подставку;
Открыть запорный клапан для опускания груза.

Подкатной домкрат не «держит» — как отремонтировать

Ремонт подкатного гидравлического дамкрата своими руками

Обычно это связано или с недостатком масла в домкрате, либо с повреждением или загрязнением клапанов. В первом случае достаточно долить масла в домкрат. Какое масло заливать в гидравлический подкатной домкрат? Совершенно ни к чему искать какое-то специальное масло для этого. Хотя, если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное масло – всё-таки оно меньше густеет на морозе. В некоторых автосервисах, когда «заедает текучка», вообще заливают «отработку». Но так делать крайне нежелательно – отработанное масло и грязное и содержит в себе большой процент агрессивных соединений серы.

Если заправленный домкрат всё же не поднимает или не держит, то без его ремонта не обойтись – скорее всего, клапаны плохо прилегают к посадочным местам. Такое может случиться, если «ослабли» пружинки клапанов, или попала грязь в каналы. Перед ремонтом можете заранее ремкомплект для подкатного гидравлического домкрата. Как правило, в него входят уплотнения плунжера и поршня. Но вряд ли всё это вам пригодится – даже ежедневно используемые в автосервисах домкраты обычно лишь подтекают через уплотнения плунжера. Поэтому не торопитесь разбирать домкрат «по болтику». Достаточно извлечь плунжер и клапаны с пружинками. В зависимости от конкретной модели домкрата, клапаны могут быть установлены либо в разных «колодцах», либо в одном – последовательно (в таких случаях канал имеет сужающееся внутри сечение).

Ремонтный комплект для гидравлического домкрата

Если на клапанах-шариках есть следы деформации, то их нужно заменить. Но обычно причина не в них, а в пружинках – их желательно поменять на более упругие, или, в крайнем случае, подложить под них шайбы – для увеличения силы пружинки. Но, опять же, обычно всё сводится к банальной грязи, попавшей в каналы домкрата. Поэтому, разобрав его, в первую очередь позаботьтесь о тщательной очистке «внутренностей» домкрата – промойте их бензином и продуйте сжатым воздухом. Ремонт подкатного гидравлического домкрата грузоподъёмностью 2 или 3 тонны ничем принципиально не отличаются – разве что количеством масла, требуемого для заправки. После ремонта и заливки свежего масла домкрат нужно «прокачать» – удалить излишний воздух. Для этого сначала нужно активно «поработать» плунжером – пока не появится давление. Дальше всё просто – стравливайте воздух через специальные пробки и добавляйте масло. Неисправности, характерные для подкатных гидравлических домкратов, присущи и другим подобным устройствам. Например, сходным образом восстанавливается работоспособность домкрата, предназначенного для вытягивания кузова авто, несмотря на то, что нагнетательный и рабочий цилиндры его «разнесены» друг от друга. Для того, чтобы поддерживать домкрат в рабочем состоянии, когда тот «простаивает», нет необходимости без нужды менять в нём масло – два-три рабочих хода штока раз в три месяца вполне достаточно.

Время на чтение: 6 минут

На сегодняшний день домкрат есть практически у каждого водителя, как опытного, так и начинающего. Это устройство предназначено для того, чтобы поднимать тяжелый груз на определенную высоту. Но в большинстве случаев автомобилисты используют механизм для проведения монтажных работ в процессе ремонта транспортных средств.

Наибольшей популярностью пользуется подкатной гидравлический домкрат, который считается незаменимым инструментом, поскольку его наличие обязательно в каждом крупном автосервисе или в мастерской. Но рано или поздно работа любого механизма становится нестабильной, и в таком случае нужно знать, как правильно осуществить ремонт подкатного домкрата.

Домкрат подкатной гидравлический

Ремонт гидравлического домкрата

Гидравлические подъемные устройства нуждаются периодически в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники. Помимо вопроса, как прокачать гидравлический домкрат своими руками, проблемы еще могут состоять в заклинивании во время подъеме автомобиля на необходимую высоту, а также невозможности поднять даже легкий груз или невозможности после поднятия спустить поршень.

Протечка масла

Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект. Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.

Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.

Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.

Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты.

Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.

Попадание воздушных пузырей

В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.

Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз. Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.

Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.

Сфера применения

Ручной подъемник, сделанный своими руками, в значительной мере упрощает ремонтные, профилактические и тюнинговые работы, связанные с транспортными средствами, поможет при строительстве и реставрации капитальных сооружений. Наличие компактного домкрата избавляет владельца машины от необходимости посещать сервисный центр или покупать устройство заводского изготовления. Подъемные усилия механизма позволяют проводить следующие манипуляции с грузом:

фиксировать;
перемещать;
поднимать.

Планируя изготовление домкрата, необходимо принять во внимание, что приспособление не может поднимать грузы «с пола», в его конструкции невозможно сделать регулировку уровня опускания, транспортировка механизма должна осуществляться только в вертикальном положении. Гидравлическая система нуждается в постоянном обслуживании

В процессе работы над устройством также следует учесть, что заводской домкрат будет работать циклично, а в случае поломки ремонтные мероприятия потребуют значительных финансовых затрат. Приспособление, собранное в своем гараже, в случае выхода из строя может быть заменено на другой прибор собственной сборки, но его степень надежности снижается в несколько раз.

В каких случаях требуется ремонт гидравлического домкрата?

Эксперты рекомендуют регулярно прокачивать гидравлические домкраты. Если устройство используется часто, эту процедуру следует выполнять почти ежемесячно. Как правило, первым признаком проблемы является снижение мощности.

Следует обратить внимание на следующие случаи

Они увеличивают концентрацию загрязняющих веществ в масле. Они значительно снижают эффективность строительства.
Оборудование работает не так, как ожидалось.
На уровне жидкости могут возникать пузырьки воздуха. Воздух редко попадает в поршень, но эта проблема все же возникает.
Сокращение поддержки. В технических характеристиках устройства указывается вес, на который рассчитан подъемник. Механические поломки и многие другие проблемы могут снизить фактическую грузоподъемность.

Схема сборки гидравлического домкрата

Такие проблемы не возникнут сразу, если корпус не подвергается механической деформации в соответствии с инструкцией по эксплуатации.

Ремонт гидравлического домкрата

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.
