Как залудить жало паяльника

Подготовка и обслуживание

Чем интенсивнее идет работа, тем скорее жало паяльника выгорает и обрастает чешуйками окалины.

Во время продолжительного нагрева до высоких температур медь, из которой сделан наконечник, частично переходит в расплав олова, а частично истирается о паяемые поверхности и контакты. Происходит физическая и химическая эрозия вещества. Кроме того, под действием тепла происходит окислительная реакция меди с кислородом воздуха. На моделях, позволяющих регулировать температуру, рекомендуется снижать ее при случающихся перерывах в пайке, или просто выключать на это время паяльник.

Последовательность операций по удалению окалины:

• Аккуратно вытащить жало.
• Зачистить слой окалины мелкозернистой абразивной бумагой.
• Нанести на жало графитовый защитный слой, натерев его грифелем простого карандаша, Это замедлит повторное появление слоя окалины.
• Легко постукивая по корпусу электронагревателя и поворачивая его, удалить окалину из углубления для медного стержня.
• Вставить жало обратно в крепление.

Для обеспечения электробезопасности следует каждый раз перед началом работы осматривать изоляцию сетевого кабеля на предмет отсутствия механических повреждений и оплавлений.

Время от времени полезно также измерить величину сопротивления изоляции. Замер проводится между контактами вилки и жалом. Значение должно превышать 10 мом.

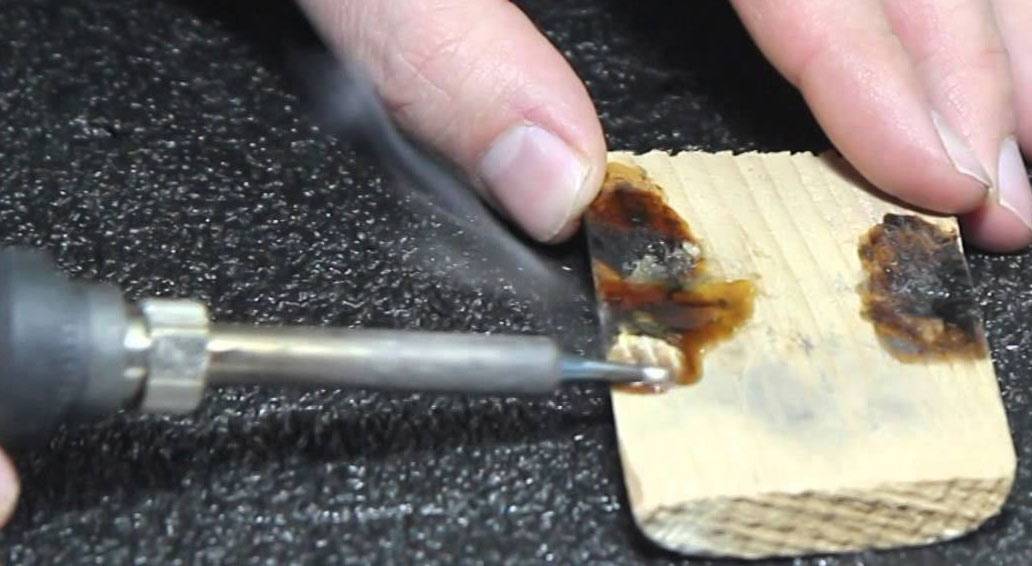

Как залудить жало паяльника деревянным бруском?

Если на поверхности есть значительный слой окисла, а механически абразивами или напильниками ее снимать нельзя, хорошо помогает при лужении брусок или дощечка хвойного дерева.

1. Брус расположить так, чтобы волокна древесины были сориентированы перпендикулярно движению при натирании.
2. Включается питание, на дощечку выкладываются маленькие кусочки канифоли и ПОС.
3. Нагревшийся стержень ставится в кусок канифоли, которая образует расплавившуюся лужицу.
4. Наконечник накрывает олово. После расплавления начинается движение наконечника поперек волокон, не покидая пределов канифоли.

Слой окисла растворяется горячей канифолью, сплав втирается в поверхность.

Достоинства и недостатки электропаяльников

Керамические паяльники компактны и экономичны. Их нагревательный элемент встроен внутрь жала и обеспечивает его быстрый разогрев. Но эти нагревательные элементы не выносят резких перепадов температур, поэтому их лучше резко не охлаждать. Также не стоит использовать жала, на которые они не рассчитаны: изменение температурного режима работы мгновенно выведет нагревательный элемент из строя.

Самым универсальным инструментом для паяния являются, конечно, паяльные станции. В них можно менять жала, плавно регулировать их температуру. Большее их количество работают на пониженном напряжении и гальванически развязаны с питающей сетью, а также имеют возможность подключения заземления к паяльнику. Совместно с использованием заземляющего браслета это позволяет предотвратить выход из строя радиоэлектронных компонентов от статического электричества и сетевых наводок.

Есть у паяльных станций лишь один недостаток: они занимают больше места на столе, чем обычный паяльник, и с ними трудно работать в полевых условиях. Поэтому, выбирая, какой паяльник лучше, нужно ориентироваться на то, что вы будете паять, где и как часто. А от выбора паяльника будет зависеть, какое жало вам придется эксплуатировать.

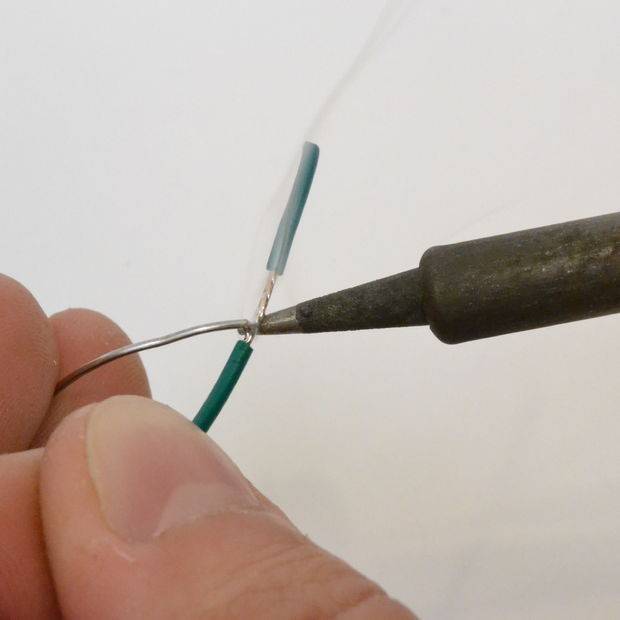

Как паять контактным способом

После того, как мы подготовили к работе паяльник, стоит озаботиться подготовкой спаиваемых деталей.

Прежде всего, их необходимо зачистить. В первую очередь, это касается бывших в употреблении деталей. Грязные или покрытые окислом контакты зачищают ножом или наждачкой. Если детали новые, то скорее всего будет достаточно обычного флюса. Покрытые маслом или другой смазкой детали предварительно обезжиривают спиртом, ацетоном, другими растворителями или специальными составами.

После того, как с деталей удалены загрязнения, спаиваемые поверхности нужно залудить. Эта процедура напоминает лужение самого жала. Сперва поверхность пайки зачищают, а затем обрабатывают флюсом. Для этого нужно прогреть жало паяльника, взять на него немного припоя, а затем положить деталь на кусок канифоли и распределить по ней припой с помощью паяльника. Наша задача здесь — создать на спаиваемой поверхности ровный и тонкий слой припоя, который защитит деталь от окисления и обеспечит лучшее качество дальнейшей пайки.

Теперь можно приступать непосредственно к пайке:

• разогреваем паяльник до рабочей температуры в 180-240 градусов;
• закрепляем подготовленные детали в необходимом положении;
• покрываем место спайки флюсом;
• подаем припой на место спайки.

Последнюю операцию можно выполнять двумя методами: сливать припой с жала паяльника или непосредственно на спаиваемые детали.

В первом варианте на кончике паяльника расплавляют немного припоя, чтобы жало приобрело металлический блеск, но не меняло форму (иначе припоя будет слишком много), а затем паяльником переносят припой на спай и распределяют его по месту соединения. Этим способом, как правило, пользуются при пайке мелких деталей.

Во втором случае сначала до температуры пайки разогреваются соединяемые поверхности, а затем на них подается припой. Обычно этот подход применяют для крупных деталей.

После того, как припой нанесен, нужно дать ему несколько секунд остыть и затвердеть. В это время детали нельзя перемещать относительно друг друга, иначе контакт между ними будет нарушен и пайку придется начинать сначала.

Собственно, все. На этом пайку контактным методом можно считать оконченной.

Особенности отечественных паяльников

Схема работы паяльником.

Приобретаемый инструмент должен иметь соответствующие технические характеристики, чтобы можно было выполнять те операции, выполнение которых на прибор возложено. Различные модели паяльников отличаются между собой мощностью нагревательного элемента. Использование приборов со слабой мощностью не позволит нормально работать при необходимости прогрева большой области пайки, а слишком мощные паяльники будут в процессе работы перегревать и пережигать металл подвергающийся пайке.

При выборе паяльника следует придерживаться принципа – чем больше поле для пайки и чем объемней детали, тем мощнее требуется для работы инструмент. Для проведения монтажных работ с использованием различных микросхем применяются паяльники с мощностью от 4 до 18 Вт. Для работы с печатной платой понадобится прибор имеющий мощность от 25 до 60 ВТ. Для пайки крупных и объемных элементов используется оборудование с мощностью нагревательного элемента от 50 до 120 Вт.

Самые простые отечественные приборы не имеют терморегулирующих устройств, а жало таких приборов способно разогреваться до температуры в 450 градусов Цельсия. Такая температура является вредной при проведении пайки. При осуществлении прикосновения таким раскаленным жалом к канифоли происходит ее бурное плавление, напоминающее извержение вулкана.

При использовании для пайки перегретого жала соединение получается низкого качества, а используемое в процессе работы жало устройства быстро изнашивается. Для выполнения тонких операций рекомендуется приобретать паяльную станцию.

Как залудить паяльник с медным жалом?

Сам процесс покрытия сложностей не вызывает. Любой вид расплавленного припоя – оловянный, свинцовый либо серебряный, отлично ложится на разогретую медь. При одном условии – металл должен быть чистым. А это возможно только в холодном состоянии. Температура является катализатором окисления, снижая адгезию до нуля. А холодный припой не плавится. Круг замкнулся?

Если знать, как очистить жало паяльника, вы сможете восстановить его работоспособность за несколько минут.

Удаление окалины, шлаков, подгоревших остатков канифоли и пластиковой изоляции можно производить и на холодном паяльнике. Правильнее будет вытащить (аккуратно) медный стержень из корпуса, и зачистить его отдельно от нагревателя.

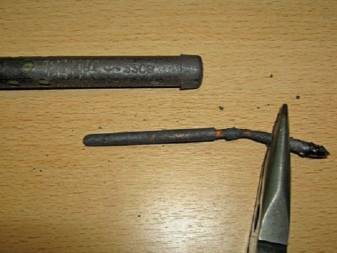

Важно! Та часть стержня, которая находится внутри нагревательного элемента, также окисляется. Подробное видео как восстановить необгораемое жало паяльника. Подробное видео как восстановить необгораемое жало паяльника

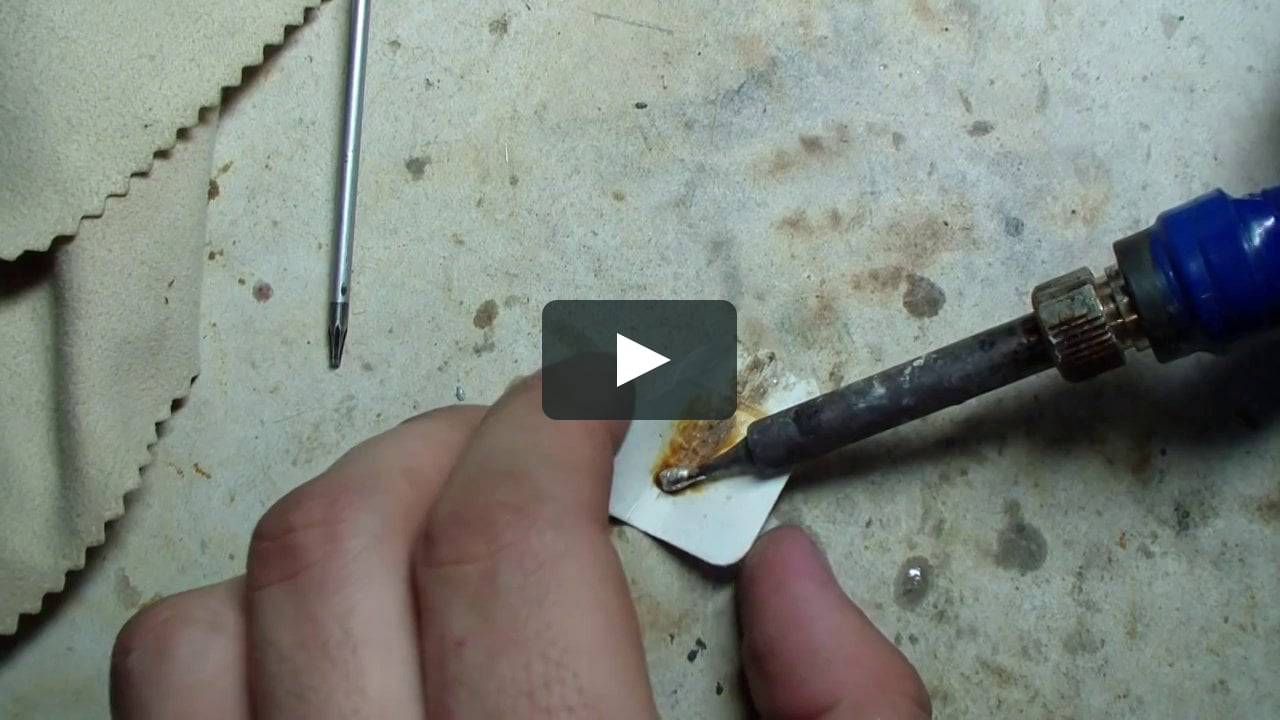

Подробное видео как восстановить необгораемое жало паяльника

Это не принципиально, тепло от спирали все равно хорошо передается. Хуже, когда на внутренней части жала появляется окалина. При таком загрязнении теплопередача ухудшается, и электроэнергия расходуется впустую.

Популярное: Классический паяльник своими руками

Для начала необходимо зачистить медь до состояния нового изделия. Это можно сделать наждачной бумагой. Сначала крупной, затем нулевкой. После нужно заполировать поверхность, гладкая структура медленнее окисляется. Хотя достаточно и простой наждачки. Грязь и шлаки удалили, и жало тут же покрылось тонким слоем окисла.

Совет: Для того чтобы медь прослужила дольше, и медленнее окислялась, жало можно оковать. Делается это буквально молотком на наковальне. При должной аккуратности вы сможете укрепить поверхность и придать нужную форму кончику медного прутка.

1. Следующий этап – правильно залудить жало, пока оно не покрылось шлаками. Нагреваем паяльник до рабочей температуры. Проверенный (но очень дымный) способ – погрузить свежезачищенный кончик в баночку с канифолью и бросить туда же несколько кусочков припоя. Расплавленный флюс не даст меди окислиться, а припой моментально покроет чистое жало. Недостаток – запах и обильный дым;

В квартире такую процедуру не проведешь, разве что на балконе. Затем нужно с усилием обтереть залуженный кончик толстым сукном (чтобы не обжечь пальцы). Расплавленный припой буквально вотрется в медь, и паяльник готов к работе. Только сукно должно быть натуральным, не синтетическим. Иначе материал расплавится и пригорит к жалу.

Такую процедуру проводят после длительного перерыва в работе. Когда грязный и зашлакованный инструмент провалялся полгода в чулане.

Следующий способ не такой дымный, но более трудоемкий. На ровную поверхность кладем сукно, на него кусок канифоли. Заранее готовим пруток припоя. Макаем очищенное жало в канифоль, и с усилием натираем поверхность оловом;

Повторяем процедуру несколько раз. Затем убираем канифоль и натираем паяльник о сукно в лужице расплавленного флюса, закрепляя слой.

Результат близок к идеалу, и практически без дыма и запаха. Можно проделывать в помещении.

Классический метод и профилактика

Предыдущие способы придумали мастера относительно недавно. Наши предки, даже ещё отцы, делали лужение несколько иначе. Для этого требовался напильник с мелкой насечкой, верстак для работы (можно заменить доской), канифоль и максимально тугоплавкий припой.

Порядок действий:

1. Зачищают одну грань основания.
2. Глубоко погружают инструмент в канифоль и натирают грань о дерево.
3. Контакт о дерево проводят на месте, где предварительно заготовлен припой. Процедуру повторяют несколько раз.
4. Занимаются второй гранью.
5. Залуживают круглую поверхность прута.

Процедура отнимет минут 10, не меньше. Большое количество времени на подготовку окупается тем, что с инструментом можно работать несколько дней без особой подготовки.

Работа продолжительное время спровоцирует перегрев. Повышение температуры усиливает окисление и прут приходится готовить к работе чаще. Дабы избежать лишних процедур следует придерживаться некоторых правил.

Профилактические меры от окисления:

• Максимальную мощность нельзя использовать постоянно.
• Регулятор температуры в паяльной станции следует выставлять на минимально возможное значение.
• Опытные мастера оснащают подставку для паяльника выключателем с ограничителем напряжения — при неиспользовании инструмента нагрев сохраняется, а покрытие не окисляется.
• После каждой пайки следует восстановить покрытие.

Инструмент всегда нужно держать наготове. После продолжительного простоя жало паяльника не лудится из-за сильного окисления. Восстановление адгезии покрытия, особенно из меди, проводят канифолью. После погружения в неё жало натирают тканью х/б. Во время работы паяльник тоже периодически нужно очищать.

Originally posted 2018-07-04 08:12:15.

Лужение большой поверхности металла

Может потребоваться лужение поверхности металла для защиты его от коррозии или для последующей припайки другой детали к нему. Даже если совсем новы лист лудится, который выглядит внешне чистым, всегда могут на его поверхности находиться посторонние вещества – различные загрязнения, консервирующая смазка. Если же лудится лист, который покрыт ржавчиной, то он нуждается тем более в очистке. Поэтому всегда начинается лужение с тщательной очистки поверхности. Зачищается ржавчина металлической щеткой или наждачной шкуркой, масла и жиры убираются ацетоном, бензином или иным растворителем. Затем кисточкой или прочим инструментом, который соответствует флюсу, наносится на поверхность листа флюс (это может быть не обычный пастообразный флюс, а к примеру, раствор хлористого цинка или прочий активный флюс). Разогревается паяльник с относительно большей плоской поверхностью жала до нужной вам температуры и наносится припой на поверхность детали. Желательно при этом, чтобы мощность паяльника была примерно 100 Вт и выше. Затем прикладывают паяльник к припою на детали наибольшей плоскости и в таком положении держится. Зависит время нагрева детали от ее размеров, площади контакта и мощности паяльника. Свидетельствует о достижении необходимой температуры вскипание флюса, плавление припоя и его растекание по поверхности. Припой постепенно по поверхности распределяется. Поверхность металла после лужения очищается от всех остатков флюса мыльной водой, бензином, ацетоном, спиртом (в зависимости от химического состава флюса).

Если не растекается припой по поверхности металла, то может быть это из-за плохой очистки перед лужением поверхности, плохого прогрева металла (по причине того, что мощности паяльника не хватает, недостаточного времени прогрева металла, маленькой площади контакта), грязного наконечника паяльника. Еще может быть причиной неправильный выбор припоя или флюса.

Может осуществлять лужение путем нанесения с паяльника припоя и распределением его по поверхности «жалом», или подачей припоя непосредственно на саму площадку – плавится припой от прикосновения к разогретому металлу детали.

Как залудить жало современного паяльника?

Производители сердечников заявляют, что их изделия лудить не обязательно. Это частично справедливо для тех стержней, которыми работают методом подачи припоя проволокой или пастой в рабочую зону. Жало прогревает соединение с нанесенным на него флюсом, отплавляет от проволоки капельку сплава, которая, растекаясь по горячему, образует прочное соединение.

Никель также окисляется на воздухе, хотя и медленнее, чем медь. Слой окиси ухудшает теплопередачу, снижая эффективность прогревания пайки, поэтому рабочую сторону лучше залудить. Сделать это нужно без повреждения покрытия. Для этого используется мокрый хлопчатобумажный лоскут, банка с твердой канифолью и ПОС. Правила того, как облудить паяльник новый:

1. Рабочая поверхность обезжиривается.
2. Включается питание.

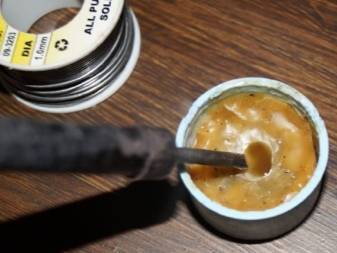

3. Нагревшийся сердечник очищается мокрой тряпкой и сразу втыкается в канифоль.
4. Добавленный в банку кусочек припоя растирается, не вынимая стержня из флюса.
5. Через короткое время кончик покроется ровным слоем олова.

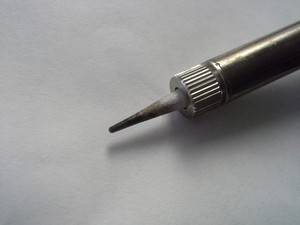

Паяльник с вечным жалом

Лужение так называемого «вечного» или несгораемого жала обычно вызывает затруднение (даже при использовании флюса). На форумах удалось отыскать методику, автор которой предлагает такую последовательность действий:

1. Берётся лоскуток чистой хлопчатобумажной ткани, обильно смоченный в воде.
2. Затем припой кладётся в баночку с канифолью, после чего переходят к лужению.
3. Сначала горячим жалом следует пару раз пройтись по мокрой ткани, что позволит избавиться на короткое время от имеющейся на нём плёнки окисла.
4. Не дожидаясь образования нового соединения, нужно быстро погрузить наконечник пальника в канифоль и утопить в ней комочек припоя, доведя его до расплавленного состояния.

Таким путём удаётся растворить в канифоли остатки окислов, которые тут же замещаются лудильным составом.

https://youtube.com/watch?v=PQFtwbSCNoA

Очистка в процессе работы

Правильно облудить паяльник важно не только во время подготовки к работе. Спустя какое-то время пайки может случиться так, что материал снова не будет липнуть к основанию

Это происходит через минут 15. Под слоем лужения обгорает медь. Существует несколько способов как правильно залудить паяльник во время работы.

Бруском дерева

Брусок дерева неотёсанный всегда должен находиться под рукой у мастера. Используют хвойные породы, поскольку такая древесина имеет природную канифоль. На древесину наливаю флюс и ложат немного припоя. Как только на жале появляется окалина, натирают его о дерево. Во время этого процесса основание очищается и облуживается.

Губка из металла

Способ моментального лужения основания паяльника. Заводские паяльные установки оснащены подобным устройством в виде губки из стали в контейнере.

Мастеру удобно пользоваться подобным методом, но его можно улучшить. Низ губки измазывают флюсом — паяльным салом. При неглубоком погружении жала оно будет просто очищаться. А если на основание нанести припой и макнуть его глубоко, до основания губки, то очистка будет совмещена с лужением.

Метод оптимален для современных наконечников с керамическим или никелевым напылением. Даже паяльники с тонким жалом из меди можно так очищать и залуживать. Повреждения устройству сложно нанести даже при сильном нажатии.

Использование канифоли

Способ для традиционного инструмента с простым жалом из меди. Металл быстро окисляется и через 10−15 минут припой уже не подцепить. Если почистить отдельно от флюса, то мастер не успеет донести паяльник — так быстро проходит окисление.

Чистят инструмент из-за этого в канифоли. Под паяльник ложат надфиль, можно воспользоваться стальной проволокой. Затем жалом трут до того момента, пока флюс не расплавится. Припоя не должно быть.

Существующие покрытия и их особенности

Традиционный материал — это медь. У нее хорошая теплопроводность, поэтому медь применяют в производстве с момента изобретения паяльника. Но материалу присущ недостаток — высокий износ. Для этого металла характерны выгорание и способность растворятся в припое. Производители со временем начали работать над недостатками, что породило покрытия с напылением из никеля или серебра.

Никель отличается устойчивостью к износу и высокой прочностью. В результате потребитель получает наконечник с долгим сроком службы. Но есть недостаток — слабая адгезия, из-за которой никелевый наконечник не способен хорошо удерживать припой. Пайку можно выполнить, только подав материал непосредственно к месту, которое предварительно греют жалом.

Серебро отличается хорошей адгезией, но низкой теплопроводностью. Материал способен растворяться в припое и имеет высокую стоимость. При работе очень быстро обнажается медная основа, и дорогое жало приходится вскоре выбрасывать.

Радиолюбители всё ещё активно используют медные наконечники, избегая усовершенствованных покрытий. Приходится мириться с особенностью меди — быстрым окислением при высокой температуре. В результате адгезия падает, а мастерам необходимо быстро чистить наконечник, стирая тонкий слой металла и очищая его от шлаков.

Как облудить жало?

Правильно облудить жало нового паяльника в домашних условиях может каждый мастер с минимальными навыками ручного труда

Важно лишь учесть тип наконечника: обращаться с несгораемыми, со стальными, медными и керамическими вариантами нужно по-разному. Более того, стоит учитывать и происхождение инструмента и материалов — медные сплавы китайского производства часто имеют большое количество примесей

Простейшее лужение проводится при каждой пайке в начале работы с инструментом. Для этого нужно полностью прогреть жало до приобретения металлом красно-оранжевого цвета, а затем прижать его к канифоли. Дождавшись равномерного распределения флюса по поверхности, процедура повторяется с припоем. В итоге наконечник будет покрыт тонким слоем оловянно-свинцовой смеси, помогающей без проблем осуществить пайку.

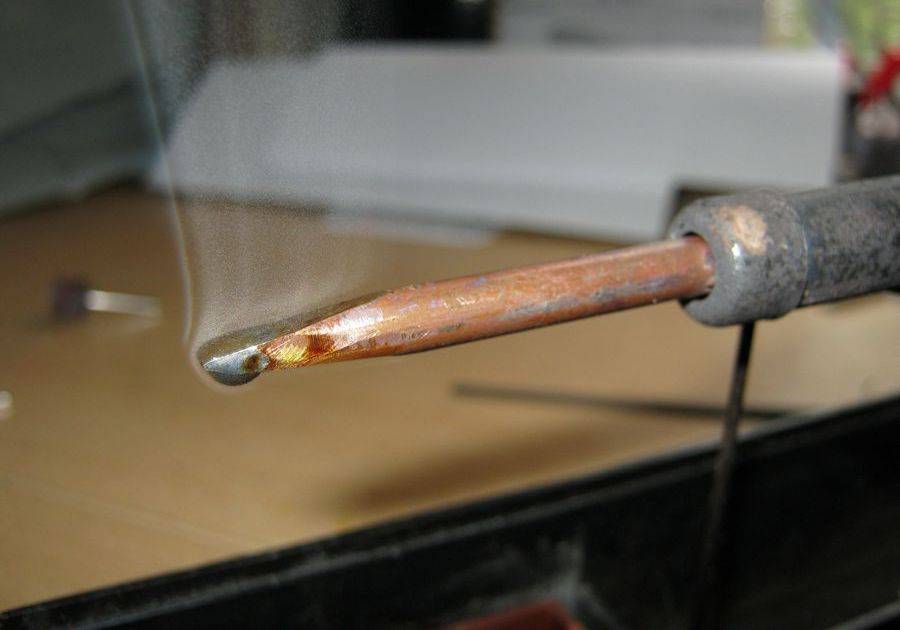

Медное

Подготовка к работе нового или давно не использовавшегося медного жала требует определенных усилий. Для начала требуется механически зачистить его от нагара, если он присутствует. Обработка продолжается, пока потускневшая медь вновь не засияет, как новая. Для этого используется крупная наждачная бумага, при необходимости придания жалу формы — напильник. По завершении процедуры очистки стоит тщательно отполировать поверхность — это замедлит окисление.

Он подразумевает отбивку металлического стержня. При такой обработке даже сильно пористая медь приобретет необходимую для качественной пайки структуру.

Залудить жало паяльника после механической зачистки можно разными способами.

1. В емкость с канифолью поместить несколько кусочков припоя. Нагреть и погрузить наконечник паяльника во флюс и олово, дождаться, пока оно распределится по поверхности, извлечь инструмент. После нанесения полуды жало обрабатывают куском грубой суконной ткани, обеспечивая растирание жидкого металлического покрытия. Стоит быть готовым к тому, что в процессе работы будет выделяться большое количество дыма — проводить манипуляции следует в хорошо проветриваемом помещении.
2. Разложить сукно на поверхности стола, рядом на гладкой доске положить кусок канифоли. Разогретый наконечник паяльника помещается во флюс, извлекается, натирается прутком припоя по всей площади. Процедура повторяется несколько раз. По завершении обработки выполняется натирка сукном. Этот способ хорош тем, что дает меньше дыма и сопутствующего ему неприятного запаха.

С нового паяльника сначала удаляются следы патины — зеленоватого налета. На стальных наконечниках, которые тоже нуждаются в обработке, может присутствовать ржавчина — все посторонние включения удаляются при помощи наждачной бумаги с мелким зерном.

С современным покрытием

Керамическое и необгораемое никелевое покрытие наконечников в паяльниках считается «вечным» — не требующим лужения. На практике оказывается, что это не так. Нагар и окалина появляются на их поверхности так же часто, препятствуя нормальной пайке. Если налет уже образовался, использовать для зачистки механические и жесткие абразивные средства нельзя. Здесь нужно действовать более тонко, чтобы не нарушить защитный слой.

Для выполнения работы можно использовать х/б ветошь — ею тщательно протирается вся поверхность наконечника. Материал предварительно тщательно смачивается водой и отжимается, поскольку работать предстоит с разогретым до высокой температуры инструментом. После этого жало сразу же погружается в канифоль или другой флюс. Рядом с ним прокладывается пруток припоя. Нужно дождаться, пока он равномерно покроет рабочую площадку наконечника, затем извлечь жало. Паяльник будет готов к работе.

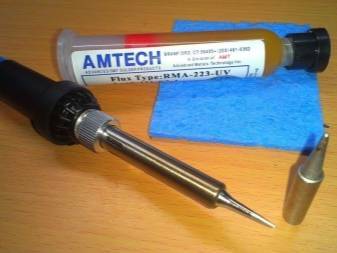

Специальные средства

В качестве специальных средств допускается применять активные органические смеси (флюсы), а также пасту особого состава. Применение флюсов позволяет повысить эффективность смачивания материала жала припоем и, соответственно – улучшить показатели лужения.

Отечественными производителями предлагается несколько видов флюса, поступающих в открытую продажу в герметично закупоренной пластиковой упаковке. При работе с составом, состоящим из этилового спирта с добавленными катализирующими добавками, температура в зоне обработки не превышает 300 градусов. Этот показатель удовлетворяет требованиям к выбору правильного режима лужения большинства материалов, идущих на изготовление жал.

Порядок применения активных пастообразных добавок отличается лишь способом их нанесения на обрабатываемые поверхности.
