Особенности конструкции и принцип работы
Геометрический принцип работы любого угломерного прибора основан на сравнении величины измеряемого угла с частью длины окружности. Полная окружность соответствует углу в 360о, единица измерения угла определена учеными в 1/360 часть полной окружности- 1 градус (угловой). С повышением точности измерений стали говорить о дробных частях градуса- десятичных дробях или 1/60 его части- угловой минуте и 1/360- угловой секунде.
Простейшие механический угломеры состоят из полукруглой шкалы, размеренной в градусах, и подвижной линейки, закрепленной одним концом. Измерение проводится так:
- одну сторону измеряемого угла совмещают с основанием шкалы;
- другую- с подвижной линейкой;
- в месте пересечения линейки и шкалы считывают величину угла.
Более совершенные модели дополняются узлами, облегчающими считывание показаний шкалы, фиксирующими положение прибора относительно горизонта, позволяющими фиксировать направление на удаленные точки сторон углов и другие.
Изготавливают из их инструментальной стали, реже- из бронзы.
Многие строительные угломеры, особенно с электронными модулями, изготавливают из легких алюминиевых сплавов
При работе с такими устройствами следует соблюдать осторожность, избегать их падения на твердые поверхности, а также падения инструментов и стройматериалов на сами приборы
Лазерные модели угломеров воссоздают пространственную картину измеряемого угла на основании нескольких опорных точек, координаты которых измеряются лазерным дальномером. Величина угла вычисляется встроенным компьютером на основании этих координат. Такие модели имеют пластиковый корпус и электронную начинку.
Как пользоваться?
Для измерения углов применяют простые, или как их еще называют — универсальные, угломеры с двумя подвижными линейками и шкалой между ними. Чтобы измерить угол между двумя поверхностями, следует плотно приложить рейку в нужно положение и посмотреть на полученный результат. Для применения более сложных конструкций следует знать алгоритм работы.
Механическим с нониусом
Именно этот тип устройства вызывает наибольшие сложности в процессе работы. Технология измерения:
- Установить направляющую рейку в нужном направлении на плоскости. Выровнять нониус на значении нуля. Зафиксировать значение с помощью упора.
- Поворачивать линейку по шкале нониуса до тех пор, пока вторая направляющая поверхность не упрется в измеряемую поверхность. Закрепить ее и оценить градус.
На некоторых моделях имеются шкалы с минутами для более точного измерения. Полученные расчеты могут иметь погрешности, при необходимости результат рекомендуется перепроверить другим угломером.
Оптическим
Несмотря на сложность устройства, это простой в эксплуатации прибор. Для измерения угла нужно закрепить две части инструмент между поверхностями. Проверить расположение с помощью оптического элемента, на нем всегда изображена шкала. Сфокусироваться на плоскости угла, зафиксировать полученные данные.
Электронным
Самый популярный вид угломера для бытовых и строительных задач. Для простоты работы в инструменте имеется пузырьковый уровень для выравнивания линейки на поверхности. Алгоритм работы:
- Приложить инструмент базовой стороной к измеряемой поверхности.
- Отвести подвижную пластину ко второй плоскости, добиться плотного касания без зазоров.
- При фиксации на двух поверхностях на дисплее зафиксируется значение внутреннего угла.
Устройство не требует дополнительных расчетов, демонстрирует минимальную погрешность. Для работы требуется источник питания, в качестве которого обычно выступает батарейка типа АА или ААА.
Как пользоваться?
Для измерения углов применяют простые, или как их еще называют — универсальные, угломеры с двумя подвижными линейками и шкалой между ними. Чтобы измерить угол между двумя поверхностями, следует плотно приложить рейку в нужно положение и посмотреть на полученный результат. Для применения более сложных конструкций следует знать алгоритм работы.
Механическим с нониусом
Именно этот тип устройства вызывает наибольшие сложности в процессе работы. Технология измерения:
- Установить направляющую рейку в нужном направлении на плоскости. Выровнять нониус на значении нуля. Зафиксировать значение с помощью упора.
- Поворачивать линейку по шкале нониуса до тех пор, пока вторая направляющая поверхность не упрется в измеряемую поверхность. Закрепить ее и оценить градус.
На некоторых моделях имеются шкалы с минутами для более точного измерения. Полученные расчеты могут иметь погрешности, при необходимости результат рекомендуется перепроверить другим угломером.
Оптическим
Несмотря на сложность устройства, это простой в эксплуатации прибор. Для измерения угла нужно закрепить две части инструмент между поверхностями. Проверить расположение с помощью оптического элемента, на нем всегда изображена шкала. Сфокусироваться на плоскости угла, зафиксировать полученные данные.
Электронным
Самый популярный вид угломера для бытовых и строительных задач. Для простоты работы в инструменте имеется пузырьковый уровень для выравнивания линейки на поверхности. Алгоритм работы:
- Приложить инструмент базовой стороной к измеряемой поверхности.
- Отвести подвижную пластину ко второй плоскости, добиться плотного касания без зазоров.
- При фиксации на двух поверхностях на дисплее зафиксируется значение внутреннего угла.
Устройство не требует дополнительных расчетов, демонстрирует минимальную погрешность. Для работы требуется источник питания, в качестве которого обычно выступает батарейка типа АА или ААА.
Сведения о методах измерений
Для измерения углов применяют следующие методы:
- Путем сравнения с эталонными образцами.
- Гониометрическим способом, который основан на использовании измерительных устройств с угломерной шкалой.
- Тригонометрический способ, заключающийся в определении параметров, которые жестко связанных с углом посредством тригонометрическим путем.
Методы измерения угломерным инструментом
Размер угла, в абсолютных единицах измеряют с помощью мерительного инструмента под названием угломерный инструмент. У этого термина есть множество аналогов – транспортир, гониометр, секстант, астролябия и пр. Эти приборы отличают по точности выполняемых измерений, они могут иметь разное устройство, но принципы измерения одинаковы. Чаще всего на практике применяют нониусные угломеры.
Конструкция угломера
Это устройство относят к измерительным приборам механического типа. Их главная задача проведение измерения геометрических углов в деталях и конструкциях.
Конструкция угломера универсального
Угломерный инструмент с нониусом относится к механическому типу измерительных приборов, которые служат для измерения геометрических углов в различных деталях и конструкция. Результаты измерения представляются в градусах, наличие дополнительной шкалы, существует возможность получать более точные результаты. Эта дополнительная шкала и называется нониусом. Ее закрепляют на удлиненной линейке. Благодаря использованию этой шкалы точность измерений может быть получена в пределах десятых долей градуса.
Один из самых распространенных угломеров является модель 4УМ. С его помощью можно выполнять замеры в диапазоне от 0 до 180 градусов. Этот измерительный прибор отвечает требованиям ГОСТ 5378-88. Основная сфера его применения – это промышленность, связанная с производством деталей, металлоконструкций. Кроме этого ее применяют в ремонтном производстве.
К основным преимуществам этого прибора – его точность. Его применение позволяет оперировать довольно точными цифрами и именно это обеспечило его спрос среди специалистов в различных отраслях промышленности. Как и большинство механических приборов измерения, угломерный инструмент отличается длительностью эксплуатации, у него нет какого-то определенного срока годности, разумеется, при полном соблюдении правил эксплуатации и хранения.
К недостаткам этого класса приборов можно отнести сложность в ремонте. В этом изделии нет деталей, которые можно просто заменить, они сложны в изготовлении и чаще всего их приходится заказывать на заводе производителе.
Кстати, нередко приборы для проведения механических измерений часто сравнивают с электронными, и хотя они выглядят довольно устаревшими, они до сих пор находятся в строю.
История появления
Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.
За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.
Угломеры
Устройств для замера углов на самом деле множество, это и:
- угломерный инструмент с нониусом;
- угломерный астрономический инструмент и многие другие.
Их применяют везде, где необходимо выполнять соответствующие измерения, например, при изготовлении штамповой оснастки, или определении местоположения судна в пространстве.
Угломерный инструмент с нониусом
Как уже отмечалось, чаще всего применяют угломеры с нониусом. В нашей стране производят угломеры с нониусом разного типа. В частности, в номенклатуре инструментальной продукции, которую выпускает АО КЗ «КРИН» присутствуют следующие позиции:
- угломер с нониусом типа 2;
- угломер с нониусом типа 4;
- угломер с нониусом 5ум;
- угломер с нониусом 4ум.
По большей части они предназначены для выполнения измерения наружных углов с точностью 2 минуты. Модели типа 2 применяют для проведения замеров в пределах от 2 до 360 градусов.
Угломерный астрономический инструмент
Кроме того, их можно использовать при выполнении лекальных (разметочных) работ, например, при производстве сложного фасонного инструмента (штампы, пресс-формы и пр.). Надо отметить, что производство угломерного инструмента отличает высокая трудоемкость, а материал для его производства обладает высокой стоимостью. Для его производства применяют инструментальные стали, цена которых в нескольких раз превышает стоимость конструкционных.
Конечно, существует угломерный инструмент, который обладает более низкой стоимостью. Для его изготовления применяют более простые материалы. Такую продукцию выпускают множество предприятий, расположенных в нашей стране и за ее пределами. Как пример можно привести
Угломеры с нониусом SKRAB
Один из ярких представителей этой продукции угломерный инструмент с нониусом SKRAB модели 40320. Его применяют для проведения замеров внутренних углов в диапазоне от 0 до 220 градусов. Точность такого прибора составляет 1 градус. В принципе такой точности хватает для проведения большинства работ, например, при разделке пластикового профиля при создании светопрозрачных конструкций (окон, дверей и пр.).
В последние годы производители выпустили на рынок электронные угломерные инструменты. Их точно так же применяют в промышленности, строительстве и пр. Их использование значительно проще, чем угломерных устройств механического типа. По большей части, этот инструмент производят из пластика или алюминиевых сплавов. На раме установлен измерительный блок. Точность электронных угломеров может колебаться в зависимости от качества производства и типа электронного устройства. Но в среднем она может лежать в диапазоне от 0,3 до 1 градуса. Эти угломерные приборы по большей части применяют в строительстве.
Другие угломеры
Разумеется, угломерная техника не ограничивается той, которая перечислена выше. На самом деле измерительный инструмент этого класса имеет древнюю историю. Еще финикийские моряки применяли секстанты, древнейшие угломерные инструменты. Кроме, секстантов у мореплавателей в ходу и такой прибор, как морской мореходной октант, в качестве измерительной шкалы в нем установлена шкала, которая охватывает всего 45 градусов. Но этого достаточно, чтобы вести наблюдение за звездами и тем самым определить свое местоположение в пространстве. Использование шкалы нониуса позволяет выполнять более точные расчеты.
Угломерный инструмент секстант

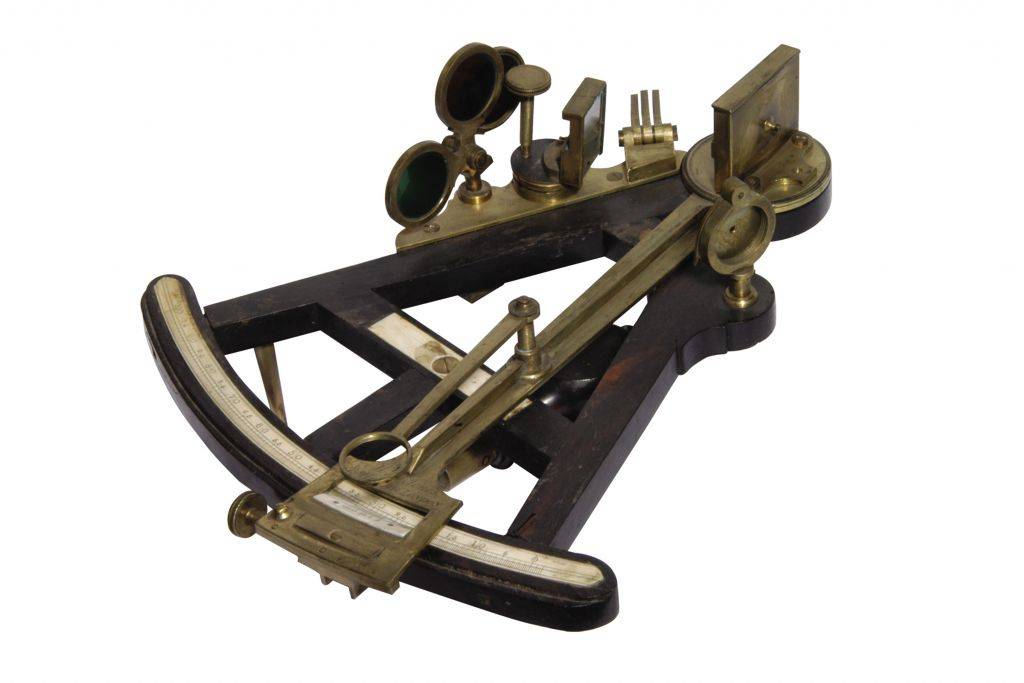

Угломерный инструмент октант
При проведении строительных работ широко применяют уклономер транспортир. С его помощью измеряют расположение строительных конструкций в пространстве и относительно друг друга
При производстве мебельных работ также важно соблюдать определенные углы, например, между стенками шкафа или тумбочки
Как пользоваться угломером с нониусом
Как пользоваться угломером с нониусом? Угломерным оборудованием механического типа довольно просто. Его можно использовать на любой поверхности и проводить измерения и внешних, и внутренних углов. При установке прибора нельзя допускать перекосов, это может привести к появлению значительной погрешности.
На приборе установлена специальная шкала, которая позволяет повысить точность измерений на порядок. В чем-то они похожи на традиционный штангенциркуль. Например, для замера внешнего угла, достаточно приложить к одной из плоскостей линейку, находящуюся в основании прибора, а к другой подвести подвижную часть, связанную со шкалой. В результате можно будет узнать искомый угол. Более подробная информация приведена в инструкции по эксплуатации угломерного прибора. Она, как и паспорт входит в комплект поставки.
На базовой шкале показаны градусы, по внешнему виду она похожа на школьный транспортир и измерение углов угломером с нониусом не составит труда даже для новичка.
Поверка
Весь мерительный инструмент, применяемый на производстве должен пройти обязательную процедуру поверки. По крайне мере на тех предприятиях, где внедрена система управления менеджментом.
Поверка мерительного инструмента – это набор определенных операций, результатом которых становится заключение уполномоченного органа о соответствии предъявляемого инструмента завяленным требованиям.
Поверка угломером с нониусом должны выполнять только в лабораториях прошедших аттестацию в Росстандарте РФ.
Срок поверки устанавливает метрологический отдел предприятия.
Конструкция и назначение малки
Обычная, самая простая малка состоит из двух элементов:
- колодки – достаточно широкого бруска с прорезью;
- пера – тонкой реечки, которая в собранном состоянии прячется в прорезь колодки.
Эти элементы соединяются между собой винтовой парой. Вот конструкция винтовой пары может быть абсолютно разной, но принципиальных отличий два: винт может быть выступающим, и тогда, чаще всего, вместо обычной гайки используется барашек для удобства фиксации взаимного положения колодки и пера, а может быть утопленным.
Последний вариант более удобен для установки малки в нужном месте, но менее практичен для фиксации заданных углов и, как правило, более сложен в техническом плане.
Иногда, но редко, на пере, еще реже – на колодке наносятся размерные риски. Но малка – не измерительный инструмент, а разметочный. Ее задача: зафиксировать размер и перенести на заготовку, либо – заготовки, при тиражировании одинаковых изделий. Хотя, стремление многих производителей к всеобщей унификации, привело к созданию цифровых малок, снабженных жидкокристаллическими дисплеями. С памятью, обнулением результата в заданном положении и прочими атрибутами современных цифровых инструментов, но от малки у таких устройств остался разве что общий конструктив, а функционально – это, скорее, угломеры.
Цифровая малка
Что только не пытаются вмонтировать в малку – да хоть пузырек уровня, вообще слабо сочетающийся с перечнем основных работ, выполняемых при помощи малки.
Механические усовершенствования малки также пытаются догнать цифровые изощрения, якобы расширяя функционал инструмента.
На наш взгляд, из всего этого обилия технических решений, более ли менее полезным является устройство паза в пере, позволяющего варьировать его длину, что в редких случаях, но все же, может быть полезным. А подтвердим мы свои, для многих неоднозначные, умозаключения примерами работ, где малка действительно незаменима.
Как пользоваться угломером с нониусом
Как пользоваться угломером с нониусом? Угломерным оборудованием механического типа довольно просто. Его можно использовать на любой поверхности и проводить измерения и внешних, и внутренних углов. При установке прибора нельзя допускать перекосов, это может привести к появлению значительной погрешности.
На приборе установлена специальная шкала, которая позволяет повысить точность измерений на порядок. В чем-то они похожи на традиционный штангенциркуль. Например, для замера внешнего угла, достаточно приложить к одной из плоскостей линейку, находящуюся в основании прибора, а к другой подвести подвижную часть, связанную со шкалой. В результате можно будет узнать искомый угол. Более подробная информация приведена в инструкции по эксплуатации угломерного прибора. Она, как и паспорт входит в комплект поставки.
На базовой шкале показаны градусы, по внешнему виду она похожа на школьный транспортир и измерение углов угломером с нониусом не составит труда даже для новичка.
Основные разновидности угломеров
Существует большое количество видов этого приспособления. Как правило, они различаются назначением. Сегодня в продаже встречаются следующие модели:
- Для монтажных и строительных работ. Приспособления этого типа применяются преимущественно для разметки. Строительный механический угломер используется и в процессе разработки проектных чертежей.
- Плотничьи. Эти приспособления используются для работы с заготовками из древесины.
- Горные. Применяются для осуществления маркшейдерских съемок.
- Мореходные. Используются для идентификации географической широты.
- Слесарный инструмент используется для специализированных работ. Такое приспособление характеризуется высоким уровнем точности замера.
- Учебные (школьные). Эти линейки угломеры используются в школах и ВУЗах.
- Артиллерийские угольники обладают высочайшей точностью. Такие приспособления используются при монтаже и настройке артиллерийских орудий.
- Универсальный инструмент может использоваться для разных работ.
Современные устройства также могут различаться погрешностью и размерами. Кроме того, приспособления могут предназначаться для измерения внутренних или внешних углов.
Типы угломеров по принципу измерения
В зависимости от использованного способа угловых измерений, устройства разделяют на несколько типов:
Механические
Широко распространенные в слесарном и столярном деле механические угломеры делят на два подвида:
- простые, представляющие собой угловую шкалу-транспортир и закрепленную одним концом в начале координат линейку;
- оборудованные нониусом- дополнительной шкалой для более точного считывания показаний.
Механический угломер Измерения плоских углов проводятся контактным способом- инструмент следует плотно прижимать к поверхности.
Маятниковые
Кроме определения угла между двумя направлениями, позволяют также проводить угловые измерения относительно горизонта. В старинных конструкциях для этого использовали отвес, прямой угольник либо карданный подвес, в современных применяют конструкцию, стабилизирующее свое положение в пространстве за счет быстрого вращения ротора- гироскопа. Прибор позволяет быстро определить уклон поверхности, наклоны сторон сложных конструкций и т. п. Некоторые лазерные дальномеры могут определять положение линии горизонта, обрабатывая сигналы спутников GPS
Оптические
В устройствах этого типа одна (или обе) стороны угла обозначаются с помощью оптической системы, направляемой на маркерную точку на измеряемом объекте. Это средство дистанционного измерения. К ним относятся навигационные, горные, астрономические и многие строительные приборы.
Лазерные
Это наиболее совершенные на сегодняшний день приборы. Обычно их совмещают с лазерным дальномером, угловые измерения- это дополнительная функция большинства из них. Два или более лазерных луча направляются на точки, лежащие на сторонах измеряемого угла. Процессор проводит вычисления угловых значений и выводит их на дисплее устройства. Может измерять углы в любой плоскости, отсчитывать их от заданной пользователем системы координат.
Простейшие устройства используют механическую шкалу, на которой оператором поворачивается лимб с установленной лазерной указкой. Продвинутые обрабатывают отраженный сигнал лазера самостоятельно.
Лазерный угломер
Широко используются при разметке строительных площадок и промышленных конструкций. Если при ярком солнечном свете пятно засветки от лазерного луча плохо видно, применяют дополнительные усилители и отражатели.
Электронные
Вычисление значений проводится встроенным процессором. Результаты измерений выводятся на дисплей. Устройства позволяют запоминать результаты последних измерений, проводить вычисления на их основе: например, разницу двух измеренных углов. Такие устройства активно используются при разметке заготовок на машиностроительных и деревообрабатывающих производствах, при раскрое листовых и рулонных материалов.
Кроме того, в учебе, производстве, строительстве и в быту широко используются угломеры постоянных углов- это шаблоны, выполненные с фиксированным углом в 90, 30, 45, 60. С их помощью можно определить, равен или нет измеряемый угол зафиксированному в шаблоне значению.
Виды инструмента для измерения углов
Самый актуальный для нас с вами – угломер строительный. Без него и его верных спутников (отвес и строительный уровень) не обошлась бы ни одна площадка. Все оборудование устанавливается с четкой оценкой местности в трех измерениях, все монтажные работы, любая разметка – все это требует правильного ориентирования в пространстве, а человеческий глаз далеко не совершенен, поэтому даже горизонтальность плоскости взвесить тяжело, а что уже говорить об углах.
Угломер слесарный и столярный все время сопровождают специалистов, потому что их изделия служат потом в различных областях деятельности человека, и малейшие отклонения в осях или углах иногда могут стоить жизни. Для составления достоверных топографических схем также нельзя пользоваться нашим природным оптическим прибором, собственно, как невозможно им оценить и тонкие медицинские показатели. Поэтому топографу и ортопеду без такого инструмента работать нельзя.
Романтическая профессия астронома также не обходится без такого прибора. Школьники осваивают первые азы геометрии с таким приспособлением в руках, чаще это обычные угольники с уже фиксированными углами известной величины. Инженер, горняк, мореход – профессии, которые используют почти всю линейку возможных приборов для измерения углов. В каждой области нужны такие данные с различной степенью точности и достоверности. Все чаще применение находит высокотехнологичный лазерный угломер, особенно актуально это в военной промышленности (прицелы).
Если сферы применения почти безграничны, то классификация инструмента по устройству несколько скромнее: оптика, механика, лазер и электроника. Уже внутри этой классификации можно найти множество других параметров, которые влияют на выбор заказчика, например, допустимые погрешности. Также влияют на цену товара мобильность, функциональность, размеры самого прибора, его комплектация.
Астрономический инструмент
В линейке угломерных средств особое место занимают модели, применяемые в астрономии. Они с древности используются для расчетов высоты светил и расстояний от одной до другой планеты.
Самый примитивный вариант — плоская доска формой, равной четверти окружности. Рядом с центром круга крепилась передвигающаяся линейка, конец которой направлялся на небесный объект. Чем больше были размеры такого устройства и точнее вертикальная установка, тем более точными получались расчеты. Со временем характерной чертой конструкции таких приборов стала планка под телескоп. Для путешествий астрономы использовали переносные изделия, устанавливаемые на штативах, для постоянных обсерваторий — стенные.
Малки «Зубр»
Таким образом, обе описанные выше марки, имеющие классическую конструкцию, оценены потребителями как вполне достойные. Однако иногда инструмент этого типа необходим для выполнения самых простых работ. В этом случае обычно используется особая разновидность угломеров — малки. Их основной отличительной особенностью является простота конструкции.
Для выполнения такой работы, как измерение углов квартиры при монтаже плинтусов, часто используются, к примеру, довольно-таки популярные у потребителей угломеры механические «Зубр». Состоят они всего из двух элементов — металлической планки и подвижно закрепленной на ней линейки со шкалой.
Буссоль и эклиметр
Эти два приспособления могут использоваться в одном виде работ, называемом буссольная съемка (ход). Она применяется в местности, где нет возможности применять теодолитные ходы, тахеометрические съемки. Особую ценность при съемках крутых, круто наклонных и наклонных горных выработок в рудниках имеет подвесная буссоль, используемая до настоящего времени.
Буссоль.
Буссолью измеряют магнитные азимуты всех сторон хода, по разности которых можно определить горизонтальные углы. На планах графическим способом выстраивают линии буссольного хода с применением транспортира при откладывании азимутов (или горизонтальных углов) и с использованием поперечного масштаба и циркуля при построении длин линий хода. При прокладывании буссольного хода для получения вертикальных углов между точками используют подвесной эклиметр.
Эклиметр.
Он представляет собой металлический полукруг со шкалой и отвесом, крепящимся в его центре. При подвешивании полукруга на натянутые между точками хода шнуры берут отсчеты по отвесной линии, проходящей через шкалу эклиметра. Эти отсчеты соответствуют значениям вертикальных углов линий буссольного хода, которые необходимы для определения горизонтальных проложений этих сторон.
Характеристики уклономеров
По определению уклономером называют устройство, предназначенное для построения плоскости параллельно линии горизонта. При наличии на приборе дополнительных элементов, его можно использовать для определения вертикальных линий, в соответствии с показаниями отвеса, или заданных углов наклона. Данное устройство иначе называют уровнем и разделяют по конструктивному типу на:
- пузырьковые;
- оптические;
- водные;
- лазерные.
Примечательно, что для увеличения функциональных возможностей на некоторых приборах используют элементы, характеризующие сразу два типа уклономера. В качестве примера можно привести пузырьковый уровень, оборудованный лазерной указкой (или двумя), которая позволяет отметить заданную точку (или линию) мгновенно и на значительном удалении.
В оборудование отдельных уклономеров включают сразу несколько измерительных приборов, что позволяет увеличить их функциональные характеристики. Такие приборы используются для составления сложных расчетов при нескольких вводных параметрах. Они находят свое применение при построении конструкций сложной геометрической конфигурации.

Самое читаемое
Изолирующий дыхательный аппарат ИДА-59М
Устройство ИДА-59М Изолирующий дыхательный аппарат ИДА-59М (рис. 9) представляет собой автономный дыхательный аппарат регенеративного типа с замкнутым циклом дыхания. Аппарат изолирует органы…
Методика проведения искусственной вентиляции легких и закрытого массажа сердца
При различных несчастных случаях, когда у пострадавшего отсутствуют дыхание и признаки сокращения сердца, необходимо как можно раньше приступить к искусственной вентиляции легких и к закрытому…
ДЭПЛ “Волхов” провела в Японском море пуск из подводного положения крылатой ракеты “Калибр” по наземной цели
Атомная подлодка “Братск” признана непригодной к ремонту и восстанавливать ее не будут
Головную многоцелевую атомную подлодку усовершенствованного проекта 885М (шифр “Ясень-М”) “Казань”, передадут Военно-Морскому Флоту России осенью 2020 года
115 лет подводным силам Тихоокеанского флота
Россия отметила 115-ую годовщину со Дня образования подводных сил Тихоокеанского флота. Во Владивостоке в 1905 году появился первый отряд подлодок “миноносцев”
Экипаж дизель-электрической подводной лодки Балтийского флота “Дмитров” приступил к выполнению учебно-боевых задач и отработке нормативов
Как безработица влияет на рынок труда кратко
План урока чехов хамелеон
Как банк россии влияет на инфляцию кратко
Что такое болото 6 класс география кратко
- Что означает цвета государственного флага россии обществознание 5 класс кратко
Применение
Как уже отмечалось, угломерные устройства нашли свое применение практически во всех отраслях, промышленности, транспорта.
В строительном деле угломеры применяют при выполнении работ по монтажу, разметке и выполнении проектных работ. С его помощью осуществляют контроль над монтажом строительных конструкций, которые расположены под определенным углом по отношению друг к другу. Причем измерения могут проводиться в трех плоскостях. Кроме, угломера в строительстве применяют отвесы и уровни.
Кроме этого, угломерный инструмент применяют в столярном и плотницком деле, в геодезии. Даже в медицине так инструмент применяют для контроля над суставами, позвоночником и пр.
История появления
Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.
За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.
Какой прибор лучше выбрать?
Чтобы выбрать качественное устройство, следует оценивать следующие параметры:
- диапазон измерений;
- удобство предоставления информации;
- эргономичность инструмента, его габариты и вес;
- наличие внутренней памяти для хранения показаний;
- точность измерения, выставления необходимого угла.
При выборе конкретной модели следует учитывать специфику и особенности измерений. Например, для столярной мастерской или бытовых нужд подойдет обычный угломер или инструмент с электронным датчиком. Оптимальная длина направляющий – 25-40 см. Все профессиональные измерения следует проводить только с помощью специализированной техники с погрешностью не более 0,1о.
Механический угломер и особенности его применения
Угломер механического типа классифицируется на три типа — простые, с транспортиром и с нониусом. Простейший угломер механического типа (малка) предназначен для шаблонного измерения угла. Что это означает? С его помощью нельзя узнать величину угла в градусах, так как он не имеет встроенного транспортира. Измеренный угол переносится на шаблон, после чего используется для изготовления подобных деталей. Как уже упоминалось, прибор не является высокоточным, но его достаточно для выполнения плотницких работ. Применяется также такой инструмент в строительстве, например при монтаже откосов.
Теперь рассмотрим модель угломера с транспортиром (его называют квадрантом), который позволяет узнать градусы измеряемого угла с незначительной погрешностью. Такой инструмент изготавливается из стали или пластика, и состоит из двух прилегающих оснований в виде реек, а также транспортира и указательной планки.
Пользоваться угломером квадрантом достаточно просто, а его погрешность в 1-2 градуса позволяет применять его в строительстве, например, при перекрытии крыш. Измеритель позволяет измерять углы от 1 до 180 градусов.
https://youtube.com/watch?v=lm9y9sve61I%3F
Как пользоваться механическим угломером с нониусом, знают далеко не многие мастера. Нониусная шкала прибора нужна для того, чтобы получить высокую точность измерений. Прибор с нониусом еще называют универсальным, так как применять его можно в разных сферах.
Угломер универсальный с нониусом конструкция
Класс точности механического прибора очень высокий, и если сравнить показания механического и электронного, то первый вариант покажет более точные результаты несмотря на свой возраст.
Это интересно! Если необходимо измерить точный угол двух перпендикулярных плоскостей, то рекомендуется воспользоваться угломером с нониусной шкалой.
https://youtube.com/watch?v=4pFf65ZhVIA%3F
Пользоваться инструментом достаточно просто. Для этого прибор имеет две шкалы — в градусах (транспортир) и нониусная. Цена деления нониуса составляет 2 градуса. С его помощью можно осуществлять измерения до 320 градусов. Принцип измерения заключается в том, что целое число в градусах считывается по шкале транспортира, а доли по нониусу.
Для этого нужно найти точно совпадающие риски двух шкал, и считать показания. Выпускаются приборы с нониусом по стандарту ГОСТ 5378-88. Более подробно о том, как пользоваться шкалой нониуса, описано в материале «Как пользоваться штангенциркулем». На видео представлена конструкция и особенности применения механического угломера с нониусом.
https://youtube.com/watch?v=fhAThz1VhTw%3F
История появления
Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.
За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.
Основные разновидности угломеров
Существует большое количество видов этого приспособления. Как правило, они различаются назначением. Сегодня в продаже встречаются следующие модели:
- Для монтажных и строительных работ. Приспособления этого типа применяются преимущественно для разметки. Строительный механический угломер используется и в процессе разработки проектных чертежей.
- Плотничьи. Эти приспособления используются для работы с заготовками из древесины.
- Горные. Применяются для осуществления маркшейдерских съемок.
- Мореходные. Используются для идентификации географической широты.
- Слесарный инструмент используется для специализированных работ. Такое приспособление характеризуется высоким уровнем точности замера.
- Учебные (школьные). Эти линейки угломеры используются в школах и ВУЗах.
- Артиллерийские угольники обладают высочайшей точностью. Такие приспособления используются при монтаже и настройке артиллерийских орудий.
- Универсальный инструмент может использоваться для разных работ.
Современные устройства также могут различаться погрешностью и размерами. Кроме того, приспособления могут предназначаться для измерения внутренних или внешних углов.
