Виды и назначение уровней
Для специалистов в сфере строительства и монтажа лазерный уровень заводского производства — профессиональная необходимость. Стоит такой инструмент недешево. Для тех же, кому он требуется изредка, сумма в 100−200 долларов может показаться высокой.
Именно в таких случаях лучшим решением будет самодельный лазерный уровень. Своими руками собрать его можно из подручных материалов с минимальными денежными вложениями. Благодаря этому вы получите отличный строительно-монтажный инвентарь, выполняющий свою функцию не хуже промышленных аналогов.
По внешнему виду лазерные уровни могут быть разными. Но во всех случаях это небольшое автономное устройство, испускающее лазерный луч работающее на батареях или аккумуляторе. В зависимости от типа и функции, форма луча может быть разной. Устанавливая такой уровень на выбранную поверхность, получают световую проекцию на стены, потолок и пол, что позволяет нанести максимально точные разметки или зафиксировать неровности и неточности обрабатываемых частей помещения.
Существует три варианта лазерных уровней:
- Ротационный — вращающийся вокруг своей оси и проецирующий лучи в виде линий. Такие приборы имеют надёжный корпус и способны выполнять практически любую строительную функцию в пределах специфики.
- Позиционный — излучает лазерный свет в виде плоскости. Лучше всего подходит для контроля отделки помещения.
- Самовыравнивающийся — в своём устройстве имеет маятники, позволяющие ему самостоятельно выравниваться относительно земли. Он оснащён пятью лучами и лазерным прицелом крестообразной формы.
Помимо этого, лазерные уровни могут отличаться и по устройству крепления:
- штатив;
- магнит;
- ремни.
Это наиболее популярные виды систем, позволяющие установить прибор. Хотя существуют и менее известные, но не столь востребованные.
Также по-разному испускаются лучи. Одни создают лишь направление, а другие, позволяют спроецировать плоскость. Каждый вариант имеет своё назначение и область применения.
Инструкция: как сделать своими руками штатив для лазерного уровня
Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.
Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла
Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.
Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо :
- Подготовить небольшую миску или ведро с водой;
- Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
- Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.
Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.
Второй способ изготовления
Главной частью в составе устройства также остаётся излучатель лазерного луча. В самодельном устройстве вместо излучателя используют простую лазерную указку. Для этого нужно подготовить:
- пузырьковый строительный уровень;
- плотную фанеру либо крепкую доску;
- колышек диаметром 1,2 метра с квадратным сечением либо формой пять на пять сантиметров и диаметром в шесть сантиметров;
- кусочек резины с пористой поверхностью.
С помощью простых манипуляций лазерная указка становится излучателем, от которого в помещение проецируется точка. Для этого применяется простая без дополнительных каёмок. Отверстие нужно заклеить плотной бумагой и создать в ней небольшую дырку. После этого насадка и указка будут создавать на используемой под постройку стене точку небольшого диаметра.
После лазер устанавливается к внешней стороне строительного уровня. Для этого применяют специальные хомуты
Между корпусом и уровнем важно поместить небольшой кусок. Это поможет создать автоматизацию, которая важна для регулировки общего наклона лазерного луча. После прибор помещается на специальную подставку-штатив
Для создания нужно воспользоваться колом, одна часть которого хорошо оттачивается, а вторая выравнивается так, чтобы возникла ровная площадка. К ровной стороне шурупом крепится кусок фанеры либо доска. Крепить полностью не нужно, чтобы можно было легко развернуть дощечку, если это потребуется в будущем
После прибор помещается на специальную подставку-штатив. Для создания нужно воспользоваться колом, одна часть которого хорошо оттачивается, а вторая выравнивается так, чтобы возникла ровная площадка. К ровной стороне шурупом крепится кусок фанеры либо доска. Крепить полностью не нужно, чтобы можно было легко развернуть дощечку, если это потребуется в будущем.
Колышек вбивается в грунт, если работы проводятся в помещении, то вместо колышка применяют треногу. Вместе с этим подставку выравнивают по горизонтали. На неё крепится специальный уровень и включается в работу излучатель.
После этого на стене возникнет вторая точка. Если совместить их, то появится горизонтальная линия.
Подготовка строительных приборов и инструментов:
перед работой важно устранить место указки, где нет вставки с рисунком, такое отверстие заклеивается картоном, в котором проделывается маленькая дырка, после колпачок аккуратно помещается на прежнее место;
такие процедуры важны, чтобы достичь более высокой чёткости проецирования точки;
простую палку на конце важно сделать острой, а сверху на плоское основание установить фанеру. Угол при этом должен соответствовать девяноста градусов;
сверху на доску устанавливается планка, обладающая той же длиной, что и пузырьковый уровень. Установка проводится с помощью шурупа, чтобы была возможность его повернуть в разные стороны
В конце пузырьковый нивелир крепится к указке, для этого используется пористая резинка и хомут, если это важно для пропила, то создают специальное углубление.
Установка проводится с помощью шурупа, чтобы была возможность его повернуть в разные стороны
В конце пузырьковый нивелир крепится к указке, для этого используется пористая резинка и хомут, если это важно для пропила, то создают специальное углубление.. При желании приобрести строительный уровень не нужно быстро идти в магазин и приобретать дорогостоящее устройство
Можно проявить заинтересованность, пожертвовать немного своего времени и создать нивелир своими руками из подручных материалов
При желании приобрести строительный уровень не нужно быстро идти в магазин и приобретать дорогостоящее устройство. Можно проявить заинтересованность, пожертвовать немного своего времени и создать нивелир своими руками из подручных материалов.
Originally posted 2018-04-18 12:17:56.

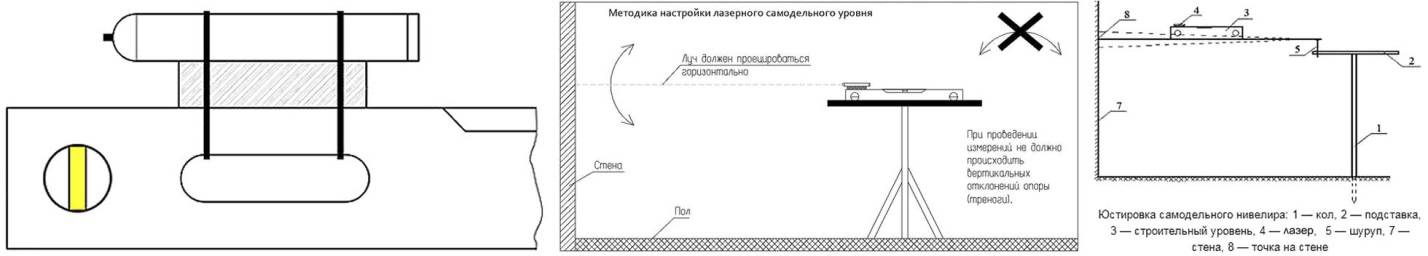

Юстировка лазерного построителя
После создания самодельного устройства нужно правильно его настроить. Во время использования варианта с гидравлической системой измерения сложностей не появляется, ключевой регулировки просит опорное строение.
Процесс происходит так:
- Колышко монтируется в пол путем вбивания или крепёжной подставки. Закручивается опора так, пока не совпадет с строительным уровнем в безупречном положении.
- Включается указатель, наводится на нужную поверхность. Путем внимательного вращения возможно наметить стены.
- Вворачивается самосверлящий шуруп в выделенной зоне, рядом отмечается второе место, после этого ставится планка.
После регулировки, уровень передвигается на маленькое расстояние для контроля, если значения совпадают, возможно продолжать работу
Работая с инструментом нужно соблюдать меры предосторожности, одевать очки для защиты, вычеркивать прямого попадания луча в глаза
Во время использования самодельного сооружения важно наблюдать за точной разметкой, если устройство собьётся, можно получить неверные показания. Приходится следить за вертикальным либо горизонтальным положением луча, а во время использования пенопластовой составляющей выжидать время, пока прибор примет необходимое положение. Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter
Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.
Как сделать лазерный уровень на треноге
При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.
Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.
Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.
Основные плюсы прибора
Конечно же, ждать, что уровень, созданный своими руками, будет выполнять все сложные операции разметки не нужно. Но для применения в бытовых условиях такой прибор вполне сгодится и даже во многом превзойдёт по своему качеству водяное устройство. Также такой прибор обеспечен следующими функциями:
- большая длина излучаемой проекции;
- минимальный показатель недочёта при сравнительной лёгкости применения;
- увеличение скорости разметки пространства.
Но главным плюсом такого устройства станет проецирование луча на горизонтальную плоскость. Именно с помощью такого свойства строитель может с точностью определять вертикальную и горизонтальную разметку как пола, так и стен с потолком. Кроме этого, такой прибор можно применять для разметки дачного участка, фасадов дома либо при создании забора.
Важные технические характеристики
Степень герметичности корпуса
Если прибор планируется использовать только внутри квартиры в сухих помещениях, то этому вопросу можно не уделять особое внимание. При работе на улице или в условиях повышенной влажности необходимо выбирать устройства по классу IP не ниже четвертого. При работе на улице или в условиях повышенной влажности необходимо выбирать устройства по классу IP не ниже четвертого
При работе на улице или в условиях повышенной влажности необходимо выбирать устройства по классу IP не ниже четвертого.
Дальность лазерного луча
Мощность излучения значительно влияет на стоимость инструмента. Для работы по дому нет особого смысла пользоваться дальнобойными приборами. Они, к тому же, безопаснее для глаз.
Допустимые погрешности
Лазерный нивелир, как любой измерительный инструмент, имеет свой класс точности и должен укладываться в метрологические характеристики, например, 0,3 мм на 1 метр дистанции.
У бюджетных моделей разброс абсолютных погрешностей выше. Как правило, 1 мм/м. Это значит, что при поэтапном прокладывании линии горизонта по поверхности всех стен вы можете в итоге не попасть конечной точкой в начальную. Вот здесь и скажется низкий класс точности прибора.
Проверяйте заявленную производителем характеристику отклонения луча в мм на один метр удаления.
Как сделать лазерный уровень своими руками
Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.
Тем более мы постараемся дать пошаговое руководство сборки девайса.
Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.
Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.
Первый шаг
Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.
Второй шаг
Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.
Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:
Третий шаг
Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.
Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.
Четвёртый шаг
- Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
- На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
- Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.
Пятый шаг
Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.
Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.
Шестой шаг
Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.
Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.
Седьмой шаг настройка
Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.
По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.
Вертикальную линию можно проверить по простому нитяному отвесу.
Преимущества такого самодельного нивелира
- – очень низкая стоимость
- – проецирует видимые лазерные линии на стены, а не точку
- – самоустанавливающийся механизм
- – возможность сделать очень точную настройку минимальной погрешности.
Недостатки самодельного лазерного уровня
- – долго устанавливается, так как нет магнитов снизу
- – маленькая развёртка лучей
- – кропотливая работа
- – имеет не законченный вид
Где купить лазерный модуль
Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.
- 1. магазин
- 2. магазин
- Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
- Рекомендуемые обзоры и статьи
Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.
Для чего используют водяной уровень (гидроуровень)
Гидроуровень используется для определения и разбивки горизонтального уровня таких конструкций как пол и потолок. Например его используют для стяжки пола или разметки стены под полки. С этой целью не рекомендуется использовать пузырьковый уровень, т.к. это может привести к большим погрешностям.
Так же, если есть необходимость на разных стенах помещения или в другой комнате обозначить одинаковый по высоте уровень каких-либо деталей интерьера, то это можно тоже сделать используя водяной уровень. Это могут быть навесные полки, картины, обрамления арок и дверных проёмов, настенные светильники и кухонные шкафы с рабочими поверхностями.
Спектр применения гидроуровня уровня в хозяйстве обширный. Поэтому такой инструмент всегда должен быть в доме. Для этого нужно всего лишь приобрести прозрачный ПВХ шланг нужной длины.
А в пошаговой инструкции будет рассказано, как правильно нанести горизонтальную отметку высоты по периметру стен всей квартиры или дома. А так же порядок действий для получения уровня горизонта пола и потолка.
Для этого понадобится:
- водяной уровень;
- красящая нить для разметки;
- немного любой краски для подцветки воды;
- карандаш;
- рулетка.
Что из себя представляет гидроуровень
Принцип работы водяного уровня очень прост и основан на физических законах. Он действует по принципу сообщающихся сосудов, в которых под воздействием атмосферного давления устанавливается одинаковый уровень поверхности жидкости.
Длина шланга зависит от размеров помещения. Очень длинный шланг покупать не стоит, т.к. в небольших помещениях он будет мешать и скручиваться, что приведет к более длительному процессу переливания воды и даже к неточным результатам. Приблизительный расчет можно сделать, если исходить из размеров помещения и учитывать, что реперные точки (точки от которых будет потом производиться дальнейшая разметка) обычно делаются на высоте 90-100 см от перекрытия или стяжки. Таким образом, получим общую длину шланга равную 2 метра плюс расстояние от главной точки отсчета до точки в самой дальней комнате. Многое зависит от точки размещения главного репера. Оптимально разместить его в геометрическом центре квартиры. В таком случае понадобится шланг меньшей длины.
Для средних по размеру квартир вполне достаточно шланга длиной 15 или 20 метров. Для маленьких помещений типа коридоров и ванных достаточно длины 5-8 метров. Оптимальный диаметр гидроуровня – 10-12 или 15 мм.
Как сделать лазерный уровень своими руками
Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.
Тем более мы постараемся дать пошаговое руководство сборки девайса.
Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.
Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.
Первый шаг
Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.
Второй шаг
Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.
Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:
Третий шаг
Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.
Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.
Четвёртый шаг
- Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
- На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
- Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.
Пятый шаг
Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.
Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.
Шестой шаг
Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.
Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.
Седьмой шаг настройка
Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.
По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.
Вертикальную линию можно проверить по простому нитяному отвесу.
Преимущества такого самодельного нивелира
- – очень низкая стоимость
- – проецирует видимые лазерные линии на стены, а не точку
- – самоустанавливающийся механизм
- – возможность сделать очень точную настройку минимальной погрешности.
Недостатки самодельного лазерного уровня
- – долго устанавливается, так как нет магнитов снизу
- – маленькая развёртка лучей
- – кропотливая работа
- – имеет не законченный вид
Где купить лазерный модуль
Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.
- 1. магазин
- 2. магазин
- Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
- Рекомендуемые обзоры и статьи
Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.
Изготовление простого уровня из указателя лазерного типа
Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:
- указатель лазерный;
- брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
- шнур, предназначенный для строительных работ;
- дрель для просверливания отверстий;
- опора (подойдет обычная палка).
Для сборки оборудования достаточно совершить простые действия, описанные ниже.
- Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
- Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
- В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.
Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.
Что будем делать?
Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.
Лазерный 3D нивелир и лазерный уровень
В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.
Что мы имеем?
Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:
Видео: самодельный мини лазерный нивелир

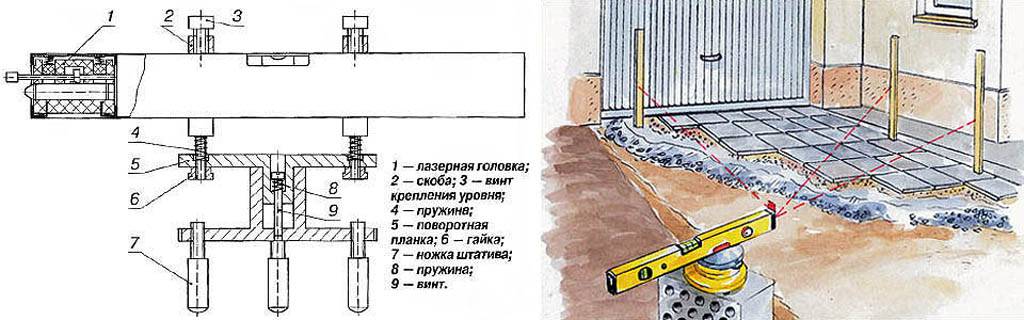

Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.
Устройство лазерного уровня и порядок его использования
Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.
Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.
Устройство и способы юстировки самодельного лазерного нивелира
Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:
Видео: перезаряжаемый нивелир из лазерного модуля
Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:
Видео: лазерный уровень из канализационной трубы
Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.
Как пользоваться прибором
Рассмотрим основные правила использования лазерных уровней, отличающиеся для разных видов устройств.
Точечный нивелир
Перед началом работы производится установка прибора на ровную горизонтальную площадку. Если имеется возможность автоматической настройки положения, включается режим отладки и производится настройка горизонтали. При отсутствии этой функции используется обычный пузырьковый уровень. На поверхности отмечаются точки, которые либо являются центрами будущих отверстий, либо определяют прямые линии для последующих работ.
Кросслайнер
Производится установка и выравнивание прибора по горизонтали. На вертикальные или горизонтальные поверхности проецируются линии, определяющие уровень установки различных элементов, оси укладки кафельной плитки и т. д. При необходимости используются две перпендикулярные линии, или одна горизонтальная и две вертикальных, определяющие габариты проёма или иного элемента.
Ротационный
Ротационные модели используются при установке плоскостей — натяжных потолков, стяжки пола, при наклейке обоев и прочих работах, требующих образования ровной горизонтальной плоскости. Прибор устанавливается на ровную площадку с нужной высотой, при необходимости он может быть подвешен на потолке. Устанавливается высота ротационной плоскости, совмещается со световой линией прибора, после чего производится разметка стен или непосредственные работы.
Поверка нивелира что это и зачем необходимо проводить
Часто поломки прибора являются скрытыми, то есть, нивелир исправно проецирует плоскости, но при этом они искаженные и неточные. Такая неисправность обнаруживается не сразу, и можно выполнить большой объем работ, и только после обнаружить, что лазерный уровень «врет». Чтобы предотвратить такие виды неисправностей, следует регулярно выполнять поверку. При этом не понадобится сдавать инструмент в мастерскую или сервисный центр на поверку, так как реализовать поставленную задачу можно самостоятельно.
Как самостоятельно поверить лазерный нивелир? Для начала следует включить его, а затем выполнить ряд следующих несложных манипуляций:
- Установить нивелир ближе к стенке в комнате, и спроецировать луч на противоположную сторону
- Развернуть прибор, и сделать отметку на стене, возле которой находится уровень
- Переместить устройство ближе к противоположной стене, и совместить луч лазера с отметкой
- Как только луч лазера будет совмещен с отметкой на ближайшей стене, следует его повернуть и проверить, совпадает ли проецируемая линия с разметкой на противоположной стенке
Прибор считается точным, если луч ложится ровно на отметку. Допускается незначительное отклонение, которое может свидетельствовать о погрешности инструмента. Погрешность зависит не только от стоимости нивелира, но еще и от дальности проводимых измерений. Чем дальше находится прибор от поверхности, на которую проецируется луч, тем больше значение неточности.
Читать также: Управление мощностью на симисторе
Настройка самодельного указателя
Перед началом выполнения важных разметочных работ любой прибор, изготовленный самостоятельно, например, лазерный уровень своими руками, необходимо откалибровать, произвести его настройку. Самостоятельно это можно проделать следующим образом:
В основание, на котором закреплен уровень, закручивают саморез длиной до 120 мм. Углубляя настолько, чтобы его шляпка совпадала с линией лазерного указателя.
Включив указку, луч направляют на стену, после чего место проекции отмечают карандашом и закручивают в него второй саморез.
На шляпки шурупов устанавливают профиль или ровный кусок гипсокартон, любую планку.
Сверху лазер
Если необходимо, планку выравнивают относительно горизонта, принимая во внимание показания пузырька, наклоняя край, расположенный ближе к стене.
После выравнивания вкручивают новый шуруп и профиль убирают.
Установив самодельный прибор на подставку, осуществляют окончательную его регулировку, ориентируясь по шляпке последнего установленного метиза.
Если прибор выставлен ровно, приступают к нанесению разметки.
Лазерный нивелир из указки и водного уровня пошаговая инструкция
При возникновении необходимости сделать более-менее качественное устройство, и при этом не вкладывать в него много денег, то рассмотрим еще один вариант изделия. Если нужно изготовить лазерное устройство для проецирования линий своими руками, то для этого понадобятся:
- Лазерная указка
- Водный уровень
- Рейки для изготовления штатива
Готовый штатив для лазерного нивелира
Если имеется готовый штатив от фотоаппарата или микрофона, то это намного упростит процесс изготовления. Если штатива нет, то его можно изготовить из реек. Для этого делается тринога, от которой отходит в центральной части брус толщиной 25х25 мм. В верхней части бруса закрепляется водный уровень, на котором фиксируется лазерная указка. На этом процесс изготовления закончен.
Особенности расположения лазерной указки на водном уровне
Для скрепления всех деталей понадобятся болты с гайками. При необходимости можно изготовить такой штатив, в котором регулируется высота. Для этого рекомендуется взять стальную трубку, на которую закрепляется уровень. Для регулировки высоты нужно в основании триноги сделать отверстие, в которое вкручивается фиксирующий болт или саморез соответствующей длины. В итоге получается изделие следующего вида, как показано на схематическом рисунке ниже.
Самодельный лазерный уровень на штативе
Если в месте стыкования штатива с водным уровнем сделать подвижное крепление, то его можно перемещать, что упростит процесс проецирования луча на плоскость.
