Коэффициент жесткости пружины

Видео

Из этого видео вы узнаете, как определить жесткость пружины.

Суть метода заключается в том, что пружину нагружают силой определенной величины (в нашем случае, вес груза)

.

Дожидаются наступления статического равновесия пружины и замеряют ее деформацию под воздействием этой силы

.

Величина коэффициента жесткости

Далее определяются максимальное ( ) и минимальное ( ) значения коэффициента жесткости по следующим принципам

, (12)

, (13)

где , , , , , – максимальные и минимальные значения величин, задействованных в формулах.

Затем, поскольку коэффициент жесткости распределяется по симметричному «нормальному закону», по формулам, приведенным ниже для величин, определяются среднее значение коэффициента жесткости, половина доверительного интервала и относительная погрешность результата

(14)

(15)

. (16)

Определение коэффициента жесткости пружины методом строительной механики

Коэффициент жесткости определяется по зависимости

. (17)

С использованием формулы 17, а также зависимостей 12 и 13 определяются максимальное ( ) и минимальное ( ) значения коэффициента жесткости.

Затем, по формулам 14, 15 и 16 определяются среднее значение коэффициента жесткости, половина доверительного интервала и относительная погрешность результата.

ИТОГИ ЛАБОРАТОРНОЙ РАБОТЫ И ОФОРМЛЕНИЕ ОТЧЕТА

Итоги лабораторной работы

Анализируя полученные результаты необходимо сравнить методы определения коэффициента жесткости по критериям точности и сложности. Далее, дать оценку точности и достоверности полученных результатов, а также предложить меры по повышению точности результатов в случае неудовлетворительности последних.

Оформление отчета

Оформляется один отчет на бригаду на листах формата А4.

В отчете должны быть приведены все необходимые данные, расчеты и пояснения, результаты и выводы.

Отчет должен содержать следующие обязательные элементы: титульный лист с фамилиями выполнявших работу и проверяющего, оглавление с указанием номеров страниц начала разделов, нумерацию страниц, и разделы в следующем порядке:

1) исходные данные (см. п. 2.3),

2) определение статистических оценок измеренных величин,

3) определение коэффициента жесткости пружины статическим методом,

4) определение коэффициента жесткости пружины методом строительной механики,

Все появляющиеся первый раз переменные должны быть сопровождены пояснениями. Например,

деформация пружины – или

или

–модуль упругости стали при сдвиге.

У всех значений величин, имеющих размерность, должны стоять соответствующие единицы измерения. Все формулы должны быть раскрыты и сосчитаны. Например,

=176-138=38 мм.

Все рисунки и таблицы должны иметь названия и сквозную нумерацию.

СПИСОК ЛИТЕРАТУРЫ

1. Вентцель Е.С. Теория вероятностей. – М.: Наука, 1962. – 576 с.

2. ГОСТ 24026-80 Исследовательские испытания. Планирование эксперимента. Термины и определения.

3. Налимов В. В. Теория эксперимента – М.: Наука, 1971. – 207 с.

4. Румшиский Л.3. Математическая обработка результатов эксперимента – М.: Главная редакция физико-математической литературы изд-ва «Наука», 1971. – 192 с.

Приложение

	0.9	0.95	0.98	0.99	0.999
2.132	2.776	3.747	4.604	8.610
2.015	2.571	3.365	4.032	6.859
1.943	2.447	3.143	3.707	5.959
1.895	2.365	2.998	3.499	5.405
1.860	2.306	2.896	3.355	5.041
1.833	2.262	2.821	3.250	4.781
1.812	2.228	2.764	3.169	4.587
1.796	2.201	2.718	3.106	4.487
1.782	2.179	2.681	3.055	4.318
1.771	2.160	2.650	3.012	4.221
1.761	2.145	2.624	2.977	4.140
1.753	2.131	2.602	2.947	4.073
1.746	2.120	2.583	2.921	4.015
1.734	2.103	2.552	2.878	3.922
1.725	2.086	2.528	2.845	3.850
1.708	2.060	2.485	2.787	3.725
1.697	2.042	2.457	2.750	3.646
1.689	2.030	2.437	2.724	3.591
1.684	2.021	2.423	2.704	3.551
1.679	2.014	2.412	2.689	3.522
1.676	2.008	2.403	2.677	3.497
1.671	2.000	2.390	2.660	3.460
1.667	1.995	2.381	2.648	3.436
1.664	1.990	2.374	3.639	3.416
1.662	1.987	2.368	2.632	3.401
1.660	1.984	2.364	2.626	3.391
	1.645	1.960	2.326	2.576	3.291

Учебно-методическое пособие по выполнению расчетных работ

Одерышев Андрей Васильевич

ОСНОВЫ НАУЧНЫХ ИССЛЕДОВАНИЙ

Печатается в авторской редакции

Подписано в печать Сдано в производство

Формат 1/16 Усл.-печ. л. Уч.-изд. л. 2.

Тираж 100 экз. Заказ №

Государственный университет морского и речного флота им. адм. С.О. Макарова,

198035, Санкт-Петербург, улица Двинская, 5/7

Отпечатали в типографии ФБОУ ВПО ГУМРФ

198035, Санкт – Петербург, Межевой канал, 2

Отличия между жесткостью и мягкостью воды

Количество примесей в воде определяет количество растворимых веществ, таких как магний и кальций. Превышению пределов содержания примесей способствует наличие гидратации железа. Это чрезмерно в водоемах, протекающих под землей.

Дождевая или дистиллированная вода считается мягкой водой, поскольку она содержит мало неорганических примесей. Индекс мягкости можно также повысить путем кипячения воды или добавления специальных химических добавок.

Умеренно жесткую воду можно найти в общественных водопроводах, родниках и колодцах.

Более жестокая вода в океанах и морях. Жидкости также поступают из глубоких слоев богатых минералами пород. В воде содержатся различные соли, количество которых может достигать 33% от общего объема жидкости.

Виды жесткости воды. Уровни жесткости воды следующие.

1, постоянный, т.е. показатель остается стабильным и зависит от количества хлора и сульфата в воде.

2, временная, т.е. на твердость влияет присутствие бикарбоната кальция и магния. Кипячение воды может быть полностью сокращено.

3. обычно, когда цены на постоянную и временную твердость складываются вместе.

Для определения уровня твердости используются специальные единицы измерения.

Единицы, используемые для измерения твердости.

Перед расчетом жесткости воды необходимо определить количество единиц магния и кальция в воде.

Информация! Российская жесткость воды, выраженная в молекулах, используется с 1952 года. До этого полные злодеяния определялись на основе оценок, равных немецким единицам измерения.

В России принята единица измерения градусами, соответствующая международным стандартам исчисления. Один сорт равен 0,5 миллилитра на литр. Любой человек может самостоятельно рассчитать количество примесей в жидкости.

Применение и разновидности пружин

Пружина является упругим изделием, что обеспечивает трансформацию нарастающих двигательных импульсов к приборным и механизменным составляющим собственного звена. Встречается устройство во многих изделиях как в бытовых приборах, так и в производственных элементах. А степень надежности работы механизмов на производстве зависит от коэффициента пружинной жесткости. Эту величину следует соизмерять с усилием, приложенным к пружине, что определяет ее сжатие или растяжение. Пружинное вытяжение зависит от свойств металла, который ее составляет, а не от коэффициента упругости.

Пружинный элемент имеет разнообразные структуры. Все зависит от того, для чего он предназначен. По деформационным особенностям и структурным характеристикам пружина бывает:

• спиральной;
• канонической;
• цилиндрической.

Коэффициентный показатель жесткости определенного элемента зависит от способа деформационной передачи. Параметры деформации подразделяют все механизмы на такие:

• ввинчивающиеся;
• крутящиеся;
• изогнутые;
• растягивающиеся.

При одновременном применении нескольких пружинных механизмов в одном изделии жесткостный показатель будет обусловлен крепежным элементом. Если все соединено параллельным креплением, то показатель будет расти, а последовательное крепление предусматривает уменьшение.

Показатель жесткости цилиндрической пружины

В работе и в физике довольно огромную популярность получили собственно цилиндрические пружины. Их основными характерностями можно назвать такие моменты:

1. При разработке указывается главная ось, вдоль которой и действует большинство самых разных сил.
2. При изготовлении рассматриваемого изделия применяется проволока конкретного диаметра. Она делается из специализированного сплава или обыкновенных металлов. Необходимо помнить про то, что материал должен владеть очень высокой упругостью.
3. Проволока навинчивается виточками вдоль оси. При этом необходимо учесть, что они бывают одного или разнообразного диаметра. Довольно обширное распространение получил вариант выполнения цилиндрического типа, но большей стойкостью отличается цилиндрический вариант выполнения, в сжатом состоянии деталь обладает маленькой толщиной.
4. Важными параметрами можно назвать больший, малый и средний диаметр витков, диаметр проволки, шаг расположения некоторых колец.

Необходимо помнить про то, что выделяют два типа деталей: сжатия и растяжения. Их показатель жесткости устанавливается по одной и той же формуле. Разница состоит в следующем:

1. Вариант выполнения, рассчитан на сжатие, отличается дальним расположением витков. За счёт расстояние между ними имеется возможность сжатия.
2. Модель, которая рассчитана на растяжение, имеет кольца, размещенные фактически близко. Аналогичная форма определяет то, что при самая большая сила упругости достигается при минимальном растяжении.
3. Также имеется вариант выполнения, который рассчитывается на кручение и изгиб. Аналогичная деталь рассчитывается по конкретным формулам.

Расчет коэффициента цилиндрической пружины может проходит во время использования ранееуказанной формулы. Она определяет то, что критерий зависит от следующих показателей:

1. Наружного радиуса колец. Как раньше было отмечено, во время изготовления детали применяется ось, вокруг которой проходит накручивание колец. При этом необходимо помнить про то, что выделяют также усредненный и диаметр внутри. Аналогичный критерий указывается в техдокументации и на чертежах.
2. Количества создаваемых витков. Такой параметр в большинстве случаев определяет длину изделия в свободном состоянии. По мимо этого, кол-во колец определяет показатель жесткость и остальные параметры.
3. Радиуса используемой проволки. Для исходного материала применяется собственно проволока, которая делается из разных сплавов. В большинстве случаев ее свойства влияют на качества рассматриваемого изделия.
4. Модуля сдвига, который зависит от типа используемого материала.

Показатель жесткости является одним из наиболее основных параметров, который принимается во внимание при проведении довольно различных расчетов

Опытный метод

Чтобы понять, как найти жесткость пружины, а точнее, определить коэффициент жесткости пружины опытным путем, следует произвести следующие манипуляции. Вам необходимо деформировать тело, прилагая к нему силу. Самый простой вид деформации – это сжатие или растяжение. Коэффициент жесткости показывает именно то, какую силу необходимо приложить к телу, чтобы упруго деформировать его на единицу длины. Мы сейчас говорим об упругой деформации, когда тело принимает свою первоначальную форму после совершения воздействия на него. Для того чтобы провести этот наглядный эксперимент вам потребуются следующие вещи:

• калькулятор,
• ручка,
• тетрадь,
• пружина,
• линейка,
• груз.

Итак, один конец пружины закрепите вертикально, а второй оставьте свободным. Измерьте длину пружины и запишите результат в тетрадь (это будет значение x1). Подвесьте к свободному концу пружины груз весом в сто граммов и опять измерьте длину пружины, запишите значение (x2). Рассчитайте абсолютное удлинение пружины (разница значений x1 и x2). При небольших сжатиях и растяжениях сила упругости пропорциональна деформации. Здесь уже применяем Закон Гука, согласно которому Fупр = |kx|, где k и является коэффициентом жесткости. Для того чтобы найти нужный нам коэффициент жесткости надо силу растяжения разделить на удлинение пружины. Силу растяжения находим следующим образом: Fупр = – N = -mg. Отсюда следует, что mg = kx. А значит, k = mg/x. Дальше все просто: подставьте известные вам значения в формулу и найдите, чему равна жёсткость пружины.

Определение

Силу, которая возникает в результате деформации тела и пытающаяся вернуть его в исходное состояние, называют силой упругости
.

Чаще всего ее обозначают ${\overline{F}}_{upr}$. Сила упругости появляется только при деформации тела и исчезает, если пропадает деформация. Если после снятия внешней нагрузки тело восстанавливает свои размеры и форму полностью, то такая деформация называется упругой.

Современник И. Ньютона Р. Гук установил зависимость силы упругости от величины деформации. Гук долго сомневался в справедливости своих выводов. В одной из своих книг он привел зашифрованную формулировку своего закона. Которая означала: «Ut tensio, sic vis» в переводе с латыни: каково растяжение, такова сила.

Рассмотрим пружину, на которую действует растягивающая сила ($\overline{F}$), которая направлена вертикально вниз (рис.1).

Силу $\overline{F\ }$ назовем деформирующей силой. От воздействия деформирующей силы длина пружины увеличивается. В результате в пружине появляется сила упругости (${\overline{F}}_u$), уравновешивающая силу $\overline{F\ }$. Если деформация является небольшой и упругой, то удлинение пружины ($\Delta l$) прямо пропорционально деформирующей силе:

\

где в коэффициент пропорциональности называется жесткостью пружины (коэффициентом упругости) $k$.

Жесткость (как свойство) – это характеристика упругих свойств тела, которое деформируют. Жесткость считают возможностью тела оказать противодействие внешней силе, способность сохранять свои геометрические параметры. Чем больше жесткость пружины, тем меньше она изменяет свою длину под воздействием заданной силы. Коэффициент жесткости – это основная характеристика жесткости (как свойства тела).

Коэффициент жесткости пружины зависит от материала, из которого сделана пружина и ее геометрических характеристик. Например, коэффициент жесткости витой цилиндрической пружины, которая намотана из проволоки круглого сечения, подвергаемая упругой деформации вдоль своей оси может быть вычислена как:

где $G$ – модуль сдвига (величина, зависящая от материала); $d$ – диаметр проволоки; $d_p$ – диаметр витка пружины; $n$ – количество витков пружины.

Единицей измерения коэффициента жесткости в Международной системе единиц (Си) является ньютон, деленный на метр:

\=\frac{\left}{\left}=\frac{Н}{м}.\]

Коэффициент жесткости равен величине силы, которую следует приложить к пружине для изменения ее длины на единицу расстояния.

Какие бывают типы пружин

В первую очередь их принято делить на предназначенные для работы в режиме растягивания и предназначенные для работы в режиме сжатия.

Пружины растяжения при действии на них полезной нагрузки растягиваются. Они не нуждаются в жёстком захвате и, как правило, имеют нулевой шаг, т. е. витки у них прилегают вплотную друг к другу. В обычной жизни подобные изделия большинство людей может заметить, проходя через двери с механическим механизмом закрытия или при пользовании пружинными весами. В технике пружины растяжения используются для соединения элементов, положение которых меняется при их работе. В качестве примера можно привести завес рычагов.

Пружины сжатия под нагрузкой по длине уменьшаются. Для правильной работы их концы должны быть жёстко зафиксированы. Витки проволоки в свободном состоянии не касаются друг друга, т.к. им необходим некоторый промежуток, чтобы под внешней нагрузкой было куда перемещаться. В качестве примера использования таких изделий можно привести пружину в шариковой ручке или автомобильную подвеску.

В технике широкое применение находят и другие типы пружин: пружины кручения (в точных весах), плоские спиральные (как заводные в часах), плоские (в автомобильных рессорах), тарельчатые (в грузовых весах). В некотором роде пружинами можно назвать некоторые изделия из резины и из других полимерных эластичных материалов. Все они работают по одной и той же схеме – запасают кинетическую энергию в виде энергии упругости, а затем, когда нагрузка ослабнет или вовсе перестанет действовать, её возвращают.

Как можно измерить жесткость

Измерительные приборы

Приборы для испытания пружин на сжатие-растяжение контролируют приложенное усилие с помощью тензометрического датчика, а также изменение их длины, выводя показатели на дисплей. Без специального прибора измерить осевую жесткость можно, используя динамометр и линейку.

Существуют приборы и для измерения поперечной жесткости пружин. Для этого нужно измерить смещение нескольких точек пружины, определив расстояние и угол между ними.

Практическая задача

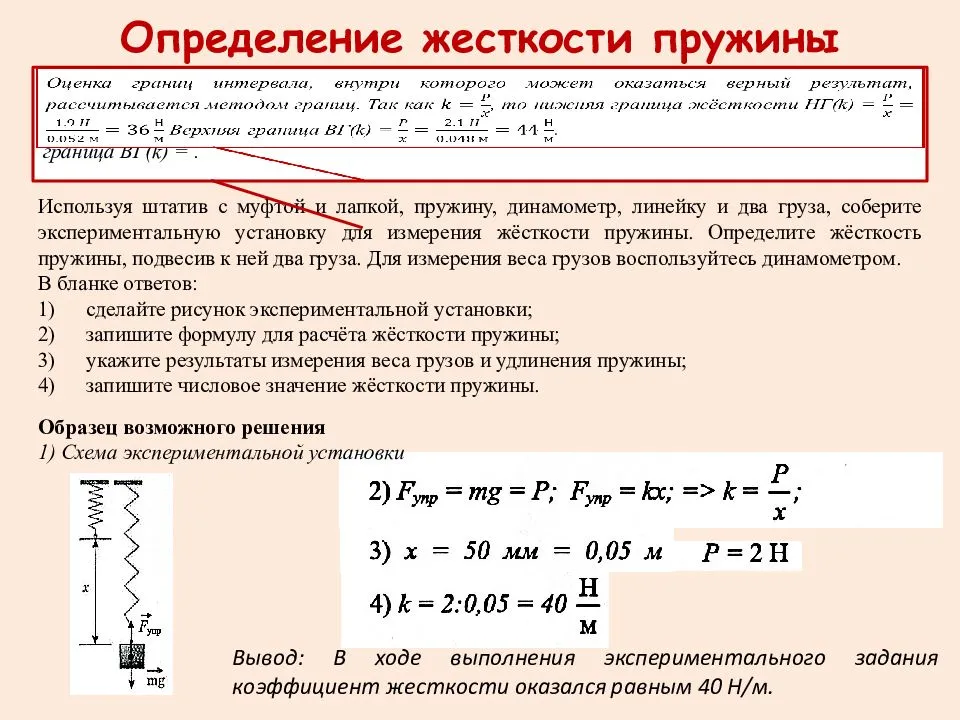

Самый простой способ измерить жесткость пружины — провести стандартный школьный опыт со штативом и подвешенными на пружине грузиками.

Для измерения осевой жесткости спиральной пружины используют:

• штатив, на котором закрепляют пружину;
• крючок, который крепят на свободный ее конец;
• грузики с известной массой, которые подвешивают на свободный конец пружины;
• линейку, чтобы измерить длину пружины с грузом и без груза.

Проведя несколько измерений с грузиками разной массы и вычислив силу тяжести, воздействовавшую на пружину в каждом из них, можно построить график зависимости длины пружины от приложенного усилия и узнать среднее значение коэффициента жесткости.

Видео

Из этого видео вы узнаете, как определить жесткость пружины.

Чем большей деформации подвергается тело, тем значительней в нем возникает сила упругости. Это значит, что деформация и сила упругости взаимосвязаны, и по изменению одной величины можно судить об изменении другой. Так, зная деформацию тела, можно вычислить возникающую в нем силу упругости. Или, зная силу упругости, определить степень деформации тела.

Если к пружине подвешивать разное количество гирек одинаковой массы, то чем больше их будет подвешено, тем сильнее пружина растянется, то есть деформируется. Чем больше растянута пружина, тем большая в ней возникает силы упругости. Причем опыт показывает, что каждая следующая подвешенная гирька увеличивает длину пружины на одну и туже величину.

Так, например, если исходная длина пружины была 5 см, а подвешивание на ней одной гирьки увеличило ее на 1 см (т. е. пружина стала длиной 6 см), то подвешивание двух гирек увеличит ее на 2 см (общая длина составит 7 см), а трех — на 3 см (длина пружины будет 8 см).

Еще до опыта известно, что вес и возникающая под его действием сила упругости находятся друг с другом в прямопропорциональной зависимости. Кратное увеличение веса во столько же раз увеличит силу упругости. Опыт же показывает, что деформация точно также зависит от веса: кратное увеличение веса во столько же раз увеличивает изменения в длине. Это значит, что, исключив вес, можно установить прямопропорциональную зависимость между силой упругости и деформацией.

Если обозначить удлинение пружины в результате ее растяжения как x или как ∆ l ( l ₁ – l , где l — начальная длина, l ₁ — длина растянутой пружины), то зависимость силы упругости от растяжения можно выразить такой формулой:

В формуле используется коэффициент k . Он показывает, в какой именно зависимости находятся сила упругости и удлинение. Ведь удлинение на каждый сантиметр может увеличивать силу упругости одной пружины на 0,5 Н, второй на 1 Н, а третьей на 2 Н. Для первой пружины формула будет выглядеть как F_упр = 0,5x, для второй — F_упр = x, для третьей — F_упр = 2x.

Коэффициент k называют жесткостью пружины. Чем жестче пружина, тем труднее ее растянуть, и тем большее значение будет иметь k. А чем больше k, тем больше будет сила упругости (F_упр) при равных удлинения (x) разных пружин.

Жесткость зависит от материала, из которого изготовлена пружина, ее формы и размеров.

Единицей измерения жесткости является Н/м (ньютон на метр). Жесткость показывает, сколько ньютонов (сколько сил) надо приложить к пружине, чтобы растянуть ее на 1 м. Или насколько метров растянется пружина, если приложить для ее растяжения силу в 1 Н. Например, к пружине приложили силу в 1 Н, и она растянулась на 1 см (0,01 м). Это значит, что ее жесткость равна 1 Н / 0,01 м = 100 Н/м.

Также, если обратить внимание на единицы измерения, то станет понятно, почему жесткость измеряется в Н/м. Сила упругости, как и любая сила, измеряется в ньютонах, а расстояние – в метрах

Чтобы уровнять по единицам измерения левую и правую части уравнения Fупр = kx, надо в правой части сократить метры (то есть поделить на них) и добавить ньютоны (то есть умножить на них)

Чтобы уровнять по единицам измерения левую и правую части уравнения Fупр = kx, надо в правой части сократить метры (то есть поделить на них) и добавить ньютоны (то есть умножить на них).

Соотношение между силой упругости и деформацией упругого тела, описываемое формулой F_упр = kx, открыл английский ученый Роберт Гук в 1660 году, поэтому это соотношение носит его имя и называется законом Гука.

Упругой деформацией является такая, когда после прекращения действия сил, тело возвращается в свое исходное состояние. Бывают тела, которые почти нельзя подвергнуть упругой деформации, а у других она может быть достаточно большой. Например, поставив тяжелый предмет на кусок мягкой глины, вы измените его форму, и этот кусок сам уже не вернется в исходное состояние. Однако если вы растяните резиновый жгут, то после того, как отпустите его, он вернет свои исходные размеры. Следует помнить, что закон Гука применим только для упругих деформаций.

Формула F_упр = kx дает возможность по известным двум величинам вычислять третью. Так, зная приложенную силу и удлинение, можно узнать жесткость тела. Зная, жесткость и удлинение, найти силу упругости. А зная силу упругости и жесткость, вычислить изменение длины.

Формула жесткости соединений пружин

Не стоит забывать о том, что в некоторых случаях проводится соединение тела нескольким пружинами. Подобные системы получили весьма широкое распространение. Определить жесткость в этом случае намного сложнее. Среди особенностей соединения можно отметить нижеприведенные моменты:

1. Параллельное соединение характеризуется тем, что детали размещаются последовательно. Подобный метод позволяет существенно повысить упругость создаваемой системы.
2. Последовательный метод характеризуется тем, что деталь подключаются друг к другу. Подобный способ подсоединения существенно снижает степень упругости, однако позволяет существенно увеличить максимальное удлинение. В некоторых случаях требуется именно максимальное удлинение.

В обеих случаях применяется определенная формула, которая определяет особенности подключения. Модуль силы упругости может существенно отличаться в зависимости от особенностей конкретного изделия.

При последовательном соединении изделий показатель рассчитывается следующим образом: 1/k=1/k1+1/k2+…+1/kn. Рассматриваемый показатель считается довольно важным свойством, в данном случае он снижается. Параллельный метод подключения рассчитывается следующим образом: k=k1+k2+…kn.

Подобные формулы могут использоваться при самых различных расчетах, чаще всего на момент решения математических задач.

Зачем требуется маркировка цветом

Цветная маркировка, упрощающая жизнь автолюбителям при выборе, является следствием сложного процесса производства. Он характеризуется огромным количеством сложных технологических операций, которые очень трудно, а зачастую и невозможно, проконтролировать.

Поэтому все производители, осуществляющие массовый выпуск пружин, после изготовления считают необходимым проводить сравнительные анализы продукции. В результате этого появилась классификация по цвету, поскольку только так можно отличить разные по жесткости элементы после изготовления. Конечно, существуют и другие способы определить пружины разных видов, но этот самый простой и надежный.

От чего зависит упругость пружины

Жёсткость такой детали находится в прямой зависимости от следующих факторов:

• Из какого материала она изготовлена. Показателем здесь служит модуль сдвига (G), показывающий, как материал противостоит деформации в виде сжатия, растяжения, кручения или изгиба.
• Диаметра проволоки (d), которая использовалась для её изготовления.
• Среднего диаметра самой спираль (D ср), определяемого делением суммы внешнего и внутреннего диаметров на два.
• Количества витков (n).

Если в устройстве используется нескольких упругих элементов, то их суммарная упругость будет зависеть от вида соединения. Так, если они соединены параллельно, то общая жёсткость возрастает, а если последовательно – снижается.

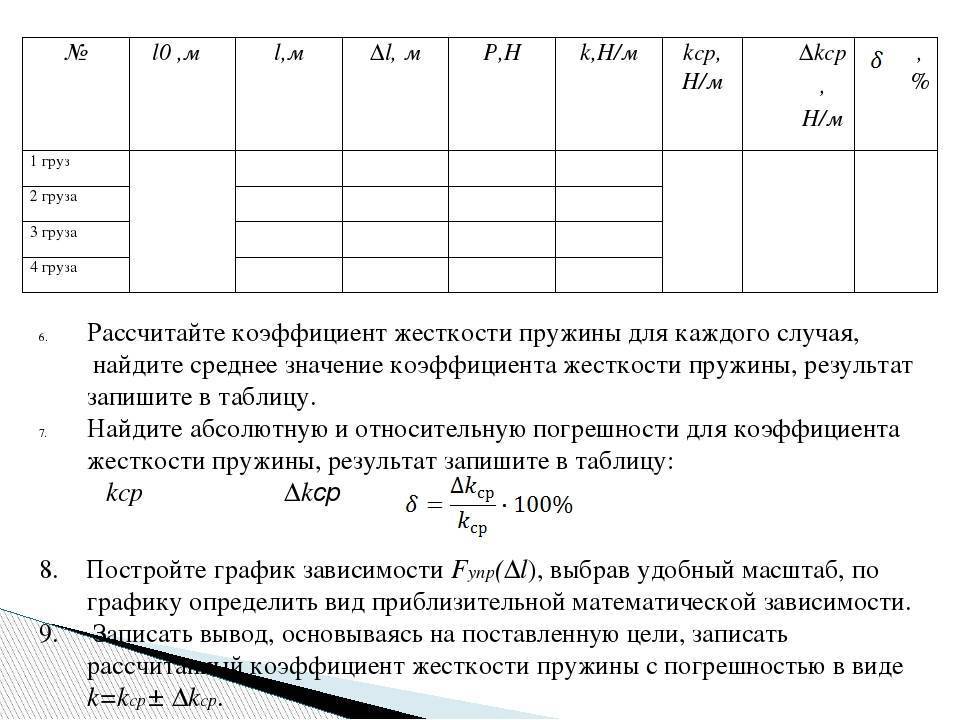

Лабораторная работа № 2 «Измерение жесткости пружины»

Решебник по физике за 9 класс (И.К.Кикоин, А.К.Кикоин, 1999 год), задача №2 к главе «ЛАБОРАТОРНЫЕ РАБОТЫ».

Цель работы: найти жесткость пружины из измерений удлинения пружины при различных значениях силы тяжести

уравновешивающей силу упругости на основе закона Гука:

В каждом из опытов жесткость определяется при разных значениях силы упругости и удлинения, т. е. условия опыта меняются. Поэтому для нахождения среднего значения жесткости нельзя вычислить среднее арифметическое результатов измерений. Воспользуемся графическим способом нахождения среднего значения, который может быть применен в таких случаях. По результатам нескольких опытов построим график зависимости модуля силы упругости F_упр от модуля удлинения |x|. При построении графика по результатам опыта экспериментальные точки могут не оказаться на прямой, которая соответствует формуле

Это связано с погрешностями измерения. В этом случае график надо проводить так, чтобы примерно одинаковое число точек оказалось по разные стороны от прямой. После построения графика возьмите точку на прямой (в средней части графика), определите по нему соответствующие этой точке значения силы упругости и удлинения и вычислите жесткость k. Она и будет искомым средним значением жесткости пружины k_ср.

Результат измерения обычно записывается в виде выражения k = = k_cp±Δk, где Δk — наибольшая абсолютная погрешность измерения. Из курса алгебры (VII класс) известно, что относительная погрешность (ε_k) равна отношению абсолютной погрешности Δk к значению величины k:

откуда Δk — ε_kk. Существует правило для расчета относительной погрешности: если определяемая в опыте величина находится в результате умножения и деления приближенных величин, входящих в расчетную формулу, то относительные погрешности складываются. В данной работе

Средства измерения: 1) набор грузов, масса каждого равна m = 0,100 кг, а погрешность Δm = 0,002 кг; 2) линейка с миллиметровыми делениями.

Материалы: 1) штатив с муфтами и лапкой; 2) спиральная пружина.

Порядок выполнения работы

1. Закрепите на штативе конец спиральной пружины (другой конец пружины снабжен стрелкой-указате-лем и крючком — рис. 176).

2. Рядом с пружиной или за ней установите и закрепите линейку с миллиметровыми делениями.

3. Отметьте и запишите то деление линейки, против которого приходится стрелка-указатель пружины.

4. Подвесьте к пружине груз известной массы и измерьте вызванное им удлинение пружины.

5. К первому грузу добавьте второй, третий и т. д. грузы, записывая каждый раз удлинение |х| пружины. По результатам измерений заполните таблицу:

6. По результатам измерений постройте график зависимости силы упругости от удлинения и, пользуясь им, определите среднее значение жесткости пружины k_cp.

7. Рассчитайте наибольшую относительную погрешность, с которой найдено значение k_ср (из опыта с одним грузом). В формуле (1)

так как погрешность при измерении удлинения Δx=1 мм, то

и запишите ответ в виде:

1 Принять g≈10 м/с 2 .

Закон Гука: «Сила упругости, возникающая при деформации тела, пропорциональна его удлинению и направлена противоположно направлению перемещения частиц тела при деформации».

Жесткостью называют коэффициент пропорциональности между силой упругости и изменением длины пружины под действием приложенной к ней силы. Согласно третьему закону Ньютона, приложенная к пружине сила по модулю равна возникшей в ней силе упругости. Таким образом жесткость пружины можно выразить как:

где F — приложенная к пружине сила, а х — изменение длины пружины под ее действием. Средства измерения: набор грузов, масса каждого равна m = (0,1±0,002) кг.

Линейка с миллиметровыми делениями (Δх = ±0,5 мм). Порядок выполнения работы описан в учебнике и комментариев не требует.

Физика

3.4. Механическая энергия

3.4.2. Потенциальная энергия

Потенциальная энергия — это механическая энергия системы тел, определяемая их (или частей одного тела) взаимным расположением.

Потенциальная энергия деформированной пружины

Деформированная пружина (сжатая или растянутая) (рис. 3.7) обладает потенци­альной энергией, которая определяется формулой

W p = k ( Δ l ) 2 2 ,

где k — коэффициент жесткости (упругости) пружины; ∆l — величина абсолютной деформации пружины (удлинения или сжатия).

Рис. 3.7

Потенциальная энергия недеформированной пружины равна нулю.

Следует отметить, что потенциальная энергия деформированной пружины всегда является положительной величиной.

В Международной системе единиц потенциальная энергия деформированной пружины измеряется в джоулях (1 Дж).

Потенциальная энергия взаимодействия тела и Земли

Тело, расположенное на расстоянии h над поверхностью Земли (или под ее поверхностью), обладает потенциальной энергией, которая определяется формулой

Wp = mgh + C,

где m — масса тела; g — модуль ускорения свободного падения.

Выбор константы C является условным и зависит от конкретной задачи; часто указанную константу выбирают таким образом, чтобы на поверхности планеты потенциальная энергия взаимодействия тела и планеты обращалась в ноль.

Следует отметить, что потенциальная энергия взаимодействия тела и Земли может быть как положительной, так и отрицательной величиной.

В Международной системе единиц потенциальная энергия тела, поднятого на некоторую высоту относительно поверхности Земли, измеряется в джоулях (1 Дж).

Пример 26. Две пружины с одинаковыми коэффициентами жесткости по 1,0 кН/м соединили последовательно. Составную пружину растянули на 10 см. Во сколько раз увеличится потенциальная энергия деформации, если эти же пружины соединить параллельно, а величину деформации системы оставить прежней? Рассчитать потенциальную энергию пружин при последовательном и параллельном соединении, считая деформацию составной пружины одинаковой и равной 10 см.

Решение. Потенциальная энергия составной пружины определяется формулой

W p = k общ ( Δ l ) 2 2 ,

где kобщ — общий коэффициент жесткости составной пружины; ∆l — величина деформации пружины.

Коэффициент жесткости составной пружины определяется по-разному:

для N одинаковых пружин, соединенных последовательно,

k общ 1 = k 0 N ;

для N одинаковых пружин, соединенных параллельно,

kобщ2 = Nk0,

где k0 — коэффициент жесткости одной пружины; N = 2 — количество соединенных пружин.

Потенциальная энергия составной пружины вычисляется по формулам:

для N одинаковых пружин, соединенных последовательно,

W p 1 = k общ 1 ( Δ l ) 2 2 = k 0 ( Δ l ) 2 2 N ;

для N одинаковых пружин, соединенных параллельно,

W p 2 = k общ 2 ( Δ l ) 2 2 = N k 0 ( Δ l ) 2 2 .

Отношение потенциальных энергий

W p 1 W p 2 = k 0 ( Δ l ) 2 2 N 2 N k 0 ( Δ l ) 2 = 1 N 2

определяется только количеством пружин и не зависит от деформации составной пружины.

Рассчитаем потенциальную энергию составной пружины, состоящей из двух одинаковых пружин,

соединенных последовательно:

W p 1 = k 0 ( Δ l ) 2 2 N = 1,0 ⋅ 10 3 ( 10 ⋅ 10 − 2 ) 2 2 ⋅ 2 = 2,5 Дж;

соединенных параллельно:

W p 2 = N k 0 ( Δ l ) 2 2 = 2 ⋅ 1,0 ⋅ 10 3 ( 10 ⋅ 10 − 2 ) 2 2 = 10 Дж.

Отношение указанных потенциальных энергий равно

W p 1 W p 2 = 1 N 2 = 1 2 2 = 4 .

Следовательно, при одинаковой деформации потенциальная энергия пружины, составленной из двух одинаковых параллельно соединенных пружин, в 4 раза больше потенциальной энергии пружины, составленной из двух одинаковых последовательно соединенных пружин.

Пример 27. Какой энергией обладает тело массой 500 г на вершине горы относительно дна озера, находящегося у подножия горы? Высота горы составляет 1,50 км, а глубина озера 250 м.

Решение. Потенциальная энергия тела, поднятого на некоторую высоту, определяется формулой

Wp = mgh,

где m — масса тела; g — модуль ускорения свободного падения; h — высота, на которую поднято тело над определенным уровнем, характеризуемым нулевым значением потенциальной энергии.

Выберем нулевой уровень потенциальной энергии (Wp = 0) на дне озера так, как показано на рисунке.

Тогда высота, на которую поднято тело над указанным уровнем, является суммой:

h = h2 + h2,

где h2 = 1,50 км — высота горы; h2 = 250 м — глубина озера.

Потенциальная энергия тела относительно дна озера определяется выражением

Wp = mg(h2 + h2).

Расчет дает значение:

W p = 500 ⋅ 10 − 3 ⋅ 10 ⋅ ( 1,50 + 0,25 ) ⋅ 10 3 = 8,75 ⋅ 10 3 Дж = 8,75 кДж.
