Импульсный паяльник своими руками

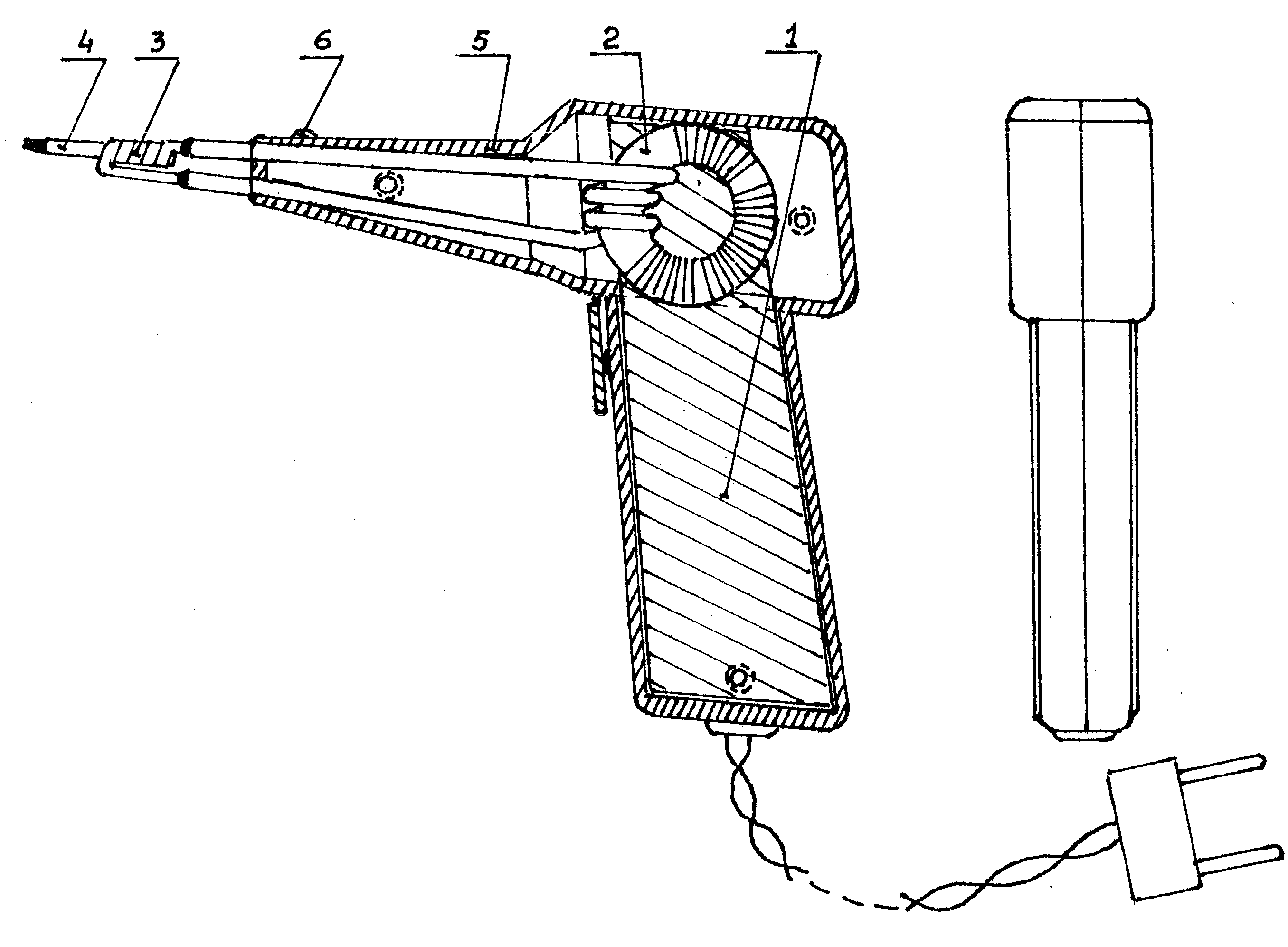

Устройство импульсного паяльника

Импульсный паяльник представляет собой прибор, предназначенный для проведения монтажных работ при сборке схем электронных устройств. Нагревательный элемент такого прибора представляет собой жало, изготовленное из медной проволоки. Нагрев рабочего элемента осуществляется за счет пропускания через него электротока низкого напряжения. Инструмент импульсного типа действия использует небольшое количество электрической энергии. Высокая экономичность такого паяльника обусловлена тем, что электроток пропускается через рабочий наконечник только в процессе проведения пайки. Прибор состоит из преобразователя сетевого электрического напряжения в напряжение с высокой частотой. Преобразователь на выходе выдает электроток с частотой 18-40 кГц. Помимо этого, в состав устройства входит высокочастотный понижающий трансформатор и микропроцессорная схема управления. Вторичная обмотка в понижающем трансформаторе на своих концах имеет токосъемники, предназначенные для закрепления на них жала.

Схема трансформатора импульсного паяльника.

Жало к токосъемникам крепится при помощи болтов. Современные импульсные устройства для осуществления пайки имеют в своей конструкции индикаторы уровня мощности и эффективную подсветку области проведения работ. Корпус современного инструмента изготавливается из термостойкой пластмассы.

Преимуществами таких приборов являются низкое энергопотребление, небольшая масса инструмента и компактность, которая обеспечивается применением в конструкции современных высокочастотных преобразователей. Некоторые устройства имеют помимо индикатора и регулятор мощности, что позволяет проводить работы как с небольшими изделиями, так и с деталями электронных схем значительного размера

Импульсный паяльник следует осторожно использовать при проведении пайки электронных элементов, которые очень чувствительны к высокочастотному напряжению, возникающему на жале прибора

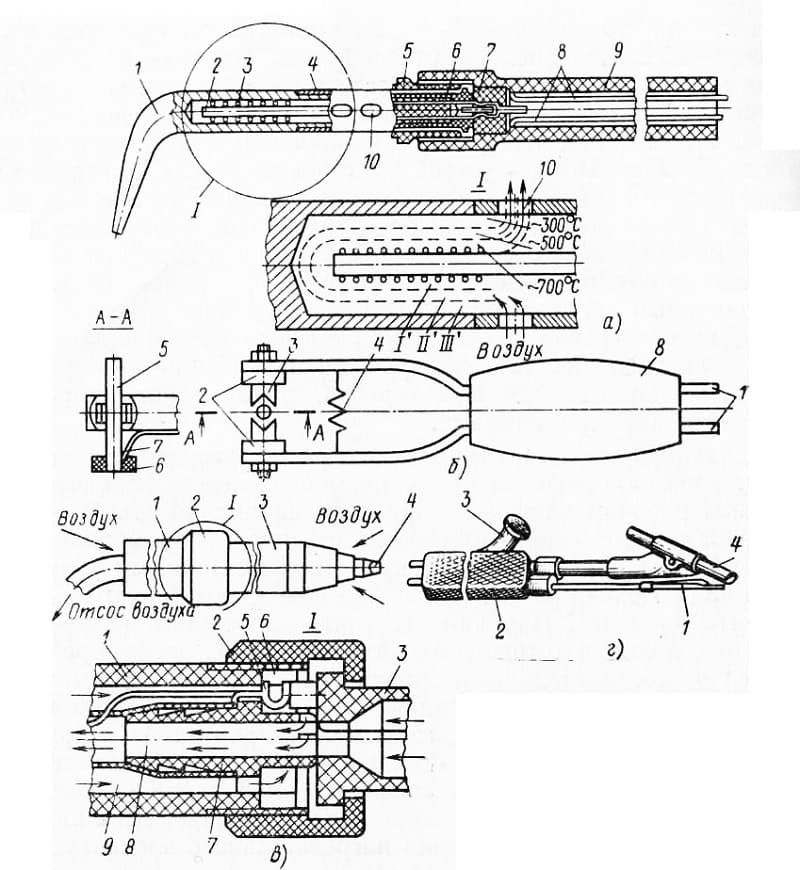

Устройство паяльника

Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью. На слюду намотана нихромовая проволока, которая служит нагревательным элементом.

Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.

Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом. В дополнение соединение обжато металлической пластинкой, лучше всего обжим делать из алюминиевой пластины, которая имеет высокую теплопроводность и будет эффективнее отводить тепло от места соединения. Для электрической изоляции на место соединения надевают трубки из термостойкого изоляционного материала, стеклоткани или слюды.

Медный стержень и нихромовая спираль закрывается металлическим корпусом, состоящим из двух половинок или сплошной трубки, как на фотографии. Корпус паяльника на трубке фиксируется накидными колечками. На трубку, для защиты руки человека от ожога, насаживается ручка из плохо провидящего тепло материала, дерева или термостойкой пластмассы.

При вставлении вилки паяльника в розетку электрический ток поступает на нихромовый нагревательный элемент, который нагревается и передает тепло медному стержню. Паяльник готов к пайке.

Маломощные транзисторы, диоды, резисторы, конденсаторы, микросхемы и тонкие провода паяют паяльником мощностью 12 Вт. Паяльники 40 и 60 Вт служат для пайки мощных и крупногабаритных радиодеталей, толстых проводов и небольших деталей. Для пайки крупных деталей, например, теплообменников газовой колонки, потребуется уже паяльник мощностью сто и более Вт.

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

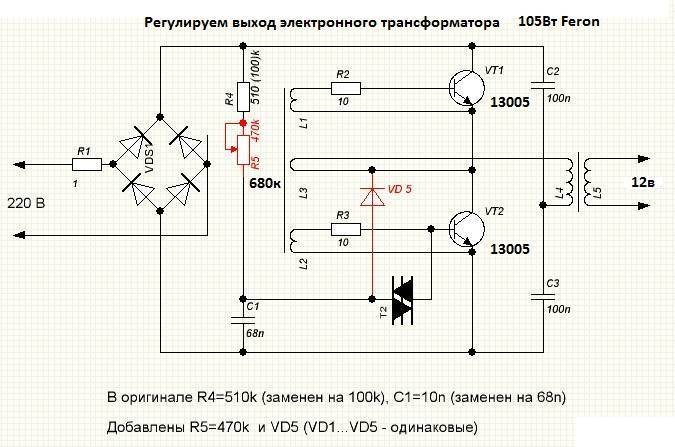

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату. Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис. 14: обрежьте плату Подключите к плате кнопку и шнур питания

В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке

14: обрежьте плату Подключите к плате кнопку и шнур питания. В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке

Рис. 15: проденьте медную проволоку в катушку На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

14: обрежьте плату Подключите к плате кнопку и шнур питания. В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Принцип сборки и схема паяльника Момент

Несмотря на то, что на рынке товаров существует колоссальное количество различных видов паяльников, намного бюджетнее и интереснее пользоваться самодельным малогабаритным инструментом. Изготовить такой совсем несложно, обладая некоторыми навыками и умениями, а также имея все необходимые инструменты.

Трансформатор

Этот прибор лежит в основе конструкции. Он имеет первичную обмотку, вторичную силовую обмотку и магнитопровод. Чтобы паять было наиболее удобно, используют мощные светодиоды.

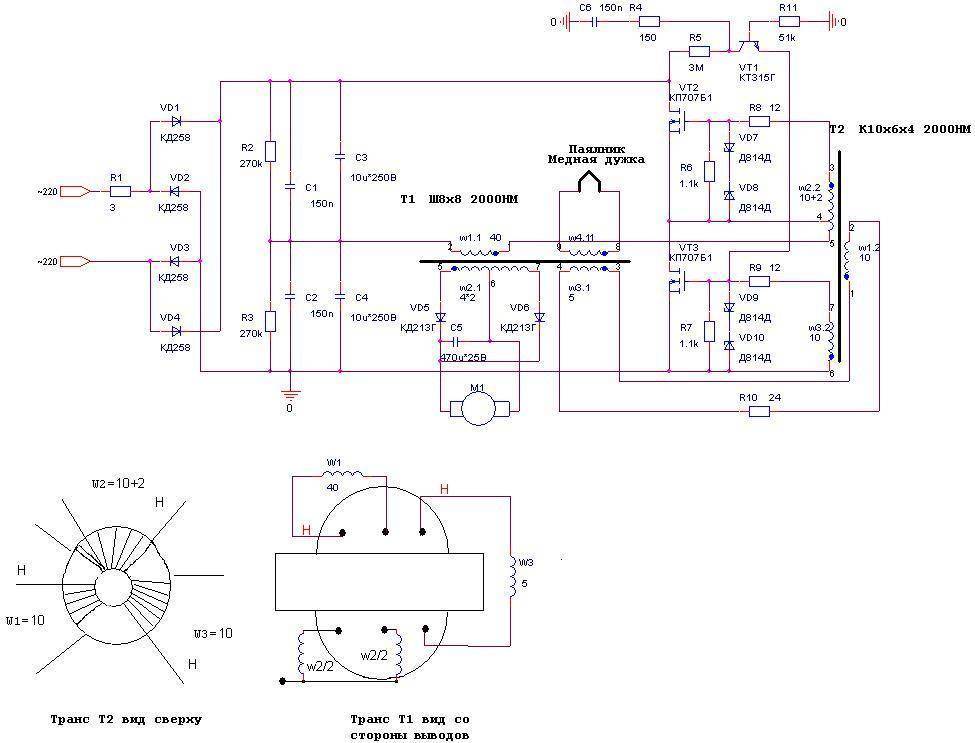

Схема питания трансформатора

На трансформатор подается напряжение через специальную вилку со шнуром при простом нажатии кнопки, и прекращает подаваться, когда кнопка выключается. Микровыключатель обычно располагают внутри рукояти. Когда контакты выключателя будут разомкнуты, опасный потенциал фазы будет отсутствовать.

Выбор мощности паяльника

Конструкция считается эффективной, если количество теплоты, разогревающее медь будет достаточным и сила тока будет в пределе 200 ампер.

Набор магнитопровода пластинами из трансформаторного железа

Данные части трансформатора определяют объемами железа и его основными характеристиками. Характеристики менять невозможно, поэтому выбор форм паяльника ограничен. Это прямоугольная или Ш-образная формы. Когда первичная мощность будет выбрана, приступают к вычислению площади сечения.

Расчет провода для обмотки катушки

Изначально рассчитывается тое, который протекает по первичной катушке. Для этого мощность делят на напряжение. После определяют число необходимых витков. Для этого используется специальная эмпирическая закономерность-45/Qc. Значения, которые получатся варьируются и немного меняться в зависимости от внешних условий.

Сборка паяльника

Из картона изготавливают катушку, чтобы наматывать на нее провод. Обязательно, чтобы картон был плотным. Внутри помещают железные пластины, а между ними размещают витки. Обмотки изолируются. На изготовление силовой обмотки идет медная шина. Ее витки изолируются бумагой и их располагают внутри каркаса. Далее наматываются оставшиеся обмотки и надеваются пластины. После этого, все припаивается, начинается сборка корпуса

По завершении важно проверить работоспособность автоматического выключателя и прозвонить электрическую схему

Делаем самодельный электропаяльник импульсного типа

Для изготовления импульсного паяльника своими руками есть две мотивационные причины:

• низкое качество заполонившей наш рынок китайской продукции;
• высокая стоимость паяльников таких известных брендов как: Blp, Ersa, HS, Intertool, Multisprint и т.д.

Сделать самодельный паяльник пистолет импульсного типа не так сложно, как может показаться. В качестве примера рассмотрим три варианта, начнем с самого простого.

Инструкция по изготовлению простейшего паяльника импульсного типа.

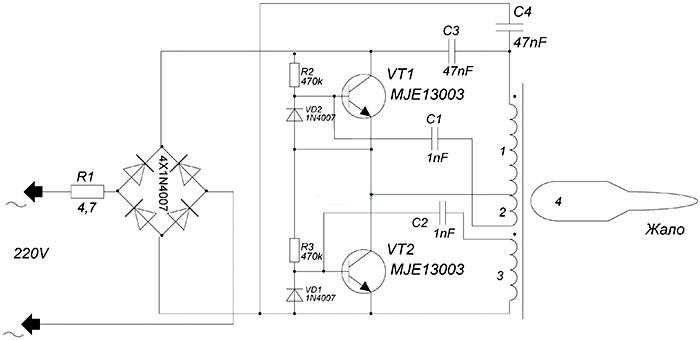

На рисунке ниже показана схема импульсного паяльника из маломощного трансформатора. К первичной обмотке подключается источник питания, к вторичной жало паяльника и лампа индикации работы. Простота исполнения обеспечивает высокую надежность, такому паяльнику нестрашны броски напряжения.

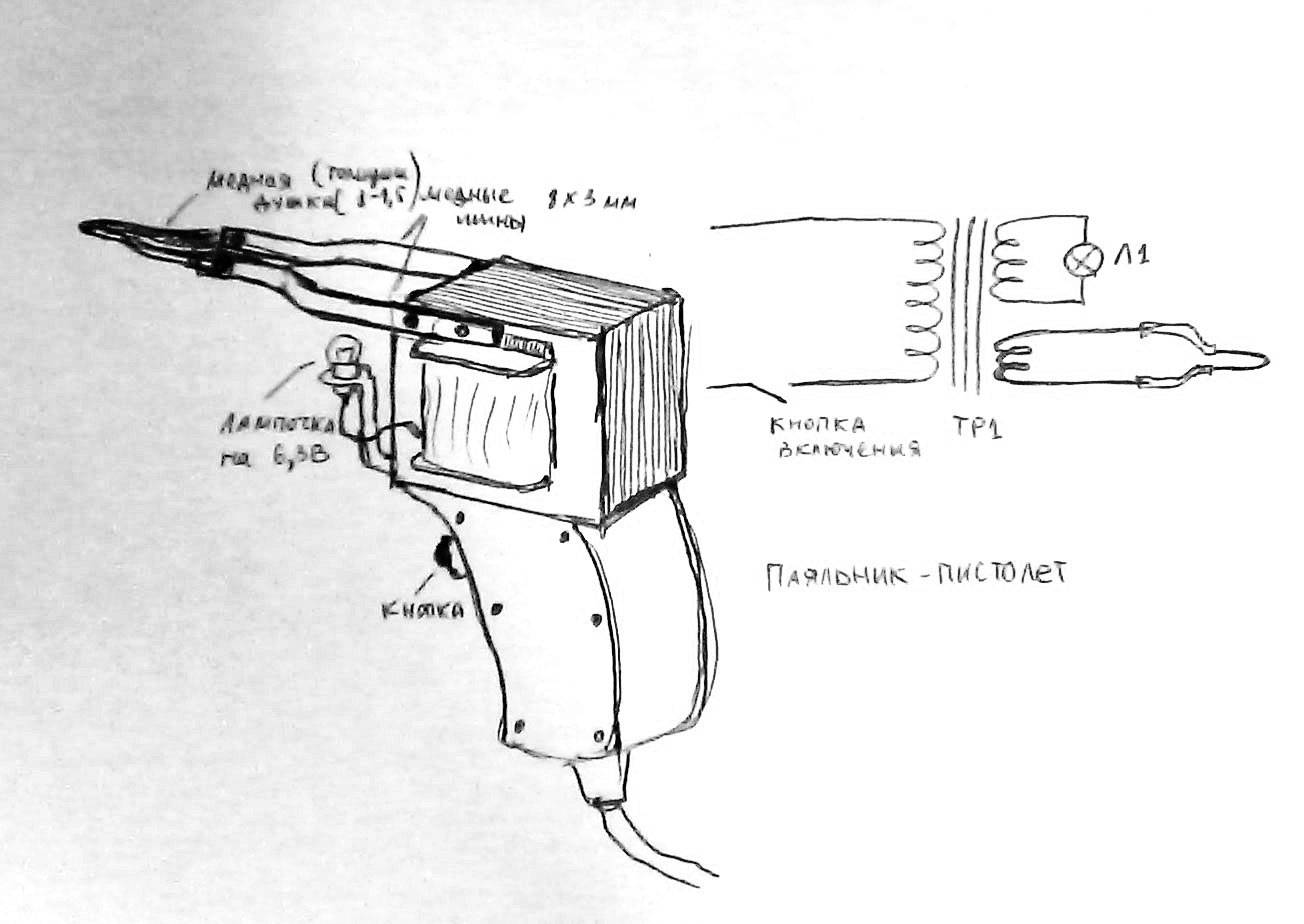

Схема простейшего паяльника

Такую реализацию имеют многие отечественные модели паяльников, например: Зубр, Сигма (Sigma) и Светозар. Как видите, все очень просто, нам понадобится только немного изменить обычный силовой трансформатор, который можно снять со старой электротехники. В первую очередь необходимо разобрать трансформатор и снять обмотку. Старайтесь делать это аккуратно, поскольку провод первичной обмотки нам еще пригодится.

Фото разобранного трансформатора

Уменьшаем размер катушки (чтобы поместилась вторичная обмотка)

Фото трансформатора с уменьшеной катушкой

При помощи специального станка или вручную наматываем первичную обмотку, она должна содержать 1300 витков (можно использовать смотанный провод). Вторичную обмотку делаем из одного витка медной шины (в нашем случае 7х3 мм).

Один виток медной шины

Для изоляции вторичной обмотки можно использовать термоусадку или стеклоткань.

Фото вторичной обмотки изолированной стеклотканью

После того как трансформатор собран, можно приступить к изготовлению рукояти. Ее можно сделать из любого диэлектрика (в нашем случае использовалось дерево). Форма также непринципиальна, главное, чтобы она была удобной.

Видео: Импульсный паяльник своими руками.

Из медной проволоки диаметром 2-3 мм делаем жало и прикрепляем его на концы медной шины.

Фотография закрепленного жала

В результате мы получаем импульсный паяльник, надежность которого не уступает продукции Эпси, Toolex, Topex, ZD и других известных производителей, правда, в нашей модели отсутствует регулятор мощности.

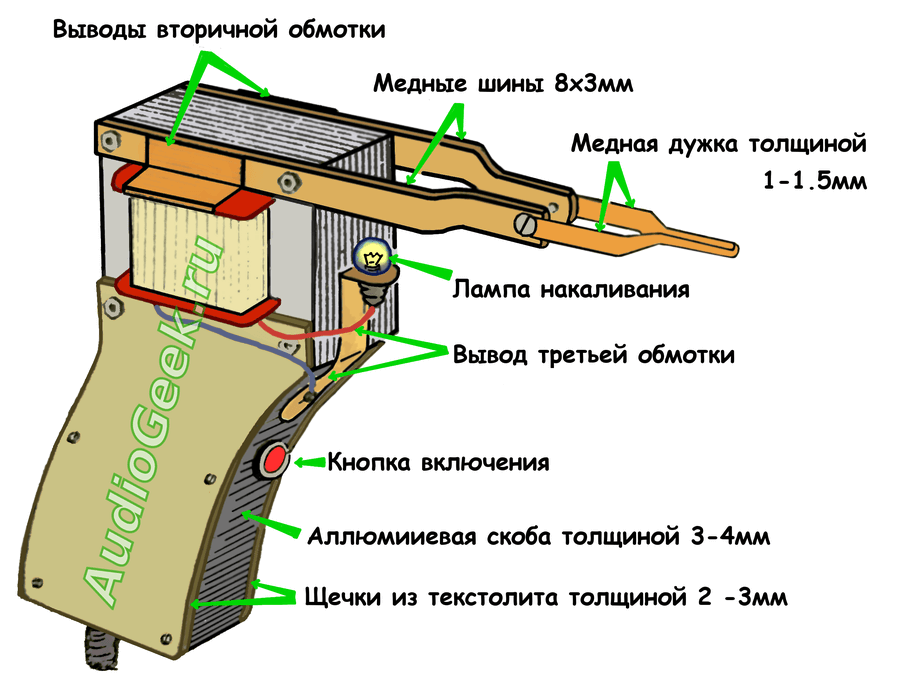

Изображение готового паяльника

Перечислим основные материалы, которые нам понадобились для изготовления паяльника:

• силовой трансформатор;
• медная шина;
• медная проволока для жала;
• материал для рукояти.

Как видите, можно использовать практически подручные материалы, соответственно, собрать паяльник импульсного типа обойдется значительно дешевле, чем купить готовые модели NG, PK-SC, Rexant или RT, не говоря уже о профессиональных инструментах Weller и Stern.

Правда, у данной реализации есть серьезный недостаток – высокая потребляемая мощность. Поэтому рассмотрим более элегантные решения, позволяющие справиться с этой проблемой, в частности, изготовление импульсного паяльника на базе адаптера для галогенных ламп или из энергосберегающей лампы.

Стандартный адаптер необходимо незначительно переделать, а именно, добавить одну обмотку, на приведенной ниже схеме она обозначена 4.

Схема типичного адаптера

Обмотку можно сделать из одного-двух витков оплетки, снятой со стандартного телевизионного кабеля. Поскольку намотать ее, не разбирая трансформатор, будет проблематично, выпаиваем его.

Фото частично разобранного трансформатора

После добавления обмотки трансформатор устанавливается на место, а ее концы припаиваются к жалу.

Установка в корпус

В нашем случае использовался корпус и жало от сломанного паяльника неизвестного китайского производителя. В результате мы получаем паяльник с небольшой потребляемой мощностью. Единственный недостаток такого паяльника – нельзя регулировать мощность, но учитывая себестоимость, он — неплохая альтернатива Sting, Sturm и другим паяльникам известных брендов.

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

• Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.

• Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.

• Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.

• Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

1. В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.

2. Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.

3. Все элементы стержня нужно собрать в одно целое, как показано на фото.

4. Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.

5. Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.

6. К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.

7. Готовый самодельный паяльник скручивается и проверяется.

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора

На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия

Впоследствии это прекратится

Впоследствии это прекратится.

Переделка компьютерного блока питания своими руками Своими руками

В современном компьютере единственное, что не устаревает стремительно, — это блок питания (БП). Если системный блок через некоторое время уже не представляет никакого интереса, то блок питания можно использовать отдельно как источник электричества малого напряжения.

Компьютерный БП ATX — довольно мощный и при этом благодаря импульсной схеме преобразования напряжения имеет малые габариты. Блок хорошо защищен от перегрузок и по току, и по напряжению, и от короткого замыкания (фото 1). Сложная электронная схема обеспечивает на выходе ряд стандартных для всех компьютеров напряжений: +3,3 В, +5 В, +12 В, -12 В, -5 В и дежурное 5 В. В зависимости от назначения мощности различных БП. а также их максимальные токи нагрузки различаются.

Я предлагаю использовать компьютерные блоки для питания разных устройств. Для этого необходима небольшая их доработка.

Маркировка проводов и конфигурация контактного разъёма компьютерных БП — стандартны (см. таблицы и фото).

Хороший блок питания должен выдерживать диапазон изменения входного напряжения при сохранении стабильной работы. Для 110-вольтовых моделей хороший блок питания должен «держать» от 90 до 130В, для 220В — 180 до 270.

Вывод 14: PS_0N Power Supply On (active low). Это управляющий вход. При замыкании общим проводом с СОМ блок питания включается, при размыкании — отключается.

Вывод 9: +5 VSB, Standby Voltage (max 2А) — дежурное питание +5 В присутствует даже при выключенном БП.

Так как импульсный блок питания без нагрузки включать не рекомендуется, необходимо обеспечить ему хотя бы минимальную нагрузку. Я использовал два светодиода и подключил их черезрезисторы около 1 кОм к контактам +5 В и +12 В. Они и в дальнейшем будут индикаторами наличия напряжения на этих выходах.

Кроме того, на каждой линии всех требуемых напряжений необходимо установить конденсаторные фильтры. Чем больше будет их ёмкость (от 1 000 мкФ и выше), тем лучше. Для проверки работоспособности БП нужно включить его в сеть и убедиться в наличии дежурного питания (+5 В) на выводе 9 ОС. Если оно присутствует, то можно идти дальше и проводами соединить вывод 1Д PS_0N с корпусом СОМ, благодаря чему блок питания (если он исправен) сразу запустится. Эти два провода нужно подсоединить к любому переключателю (фото 2). Таким образом и будет происходить управление включением и выключением нашего блока.

Для напряжения +5 В можно использовать ионистор любой ёмкости на напряжение 5,5 В, что благоприятно отразится на работе в любом режиме. Если необходимо напряжение 3,3 В (контакт 11 на 20-контактном разъёме) для питания, например, фотоаппарата, то для него тоже лучше использовать ионистор. Эти немногочисленные элементы нужно разместить на подходящей монтажной плате (фото 3).

Вот и всё, варианты размещения элементов и выключателя могут быть разными — в зависимости от конкретных возможностей. Так как на полной нагрузке (ток 15-20 А) в новых условиях блок питания вряд ли будет работать, то интенсивное охлаждение ему не потребуется, и для снижения шума внутренний вентилятор (на 12 В) можно питать через ограничительный резистор сопротивлением 100 Ом с рассеиваемой мощностью 1 Вт.

Таблица 1. Основной разъём питания.

№ кон­такта	Цепь	Цвет провода
1	+3,3 В	Оранжевый
2	+3,3 В	Оранжевый
3	СОМ	Чёрный
и	+5 В	Красный
5	СОМ	Чёрный
6	5 В	Красный
7	СОМ	Чёрный
8	PWR_OK	Серый
9	+5 В	Лиловый
10	+12 В	Жёлтый
11	+3.3 В (дат­чик +3.3 В)	Оранжевый (коричневый)
12	-12 В	Голубой
13	СОМ	Чёрный
14	PS ON	Зелёный
15	СОМ	Чёрный
16	СОМ	Чёрный
17	СОМ	Чёрный
18	-5 В	Белый
19	+5 В	Красный
20	+5 В	Красный

Ссылка по теме: Схема проходного выключателя и его монтаж своими руками

Компьютерный блок питания как источник электричества малого напряжения – фото

1.Общий вид блока питания, извлечённого из системного блока компьютера.

2. Установив выключателя на модернизированном блоке питания.

3. Монтажные платы для установки ёмкостных фильтров на выходах с разным напряжением.

4. Разъёмы на выходе блока питания: а — 20-контактный; 6 — 4-контактный.

Алексей Усков, Владивосток

Как при помощи подручных средств можно отмерить необходимое количество удобрения Памятка для садовода – масса… Стол из клееной древесины своими руками – фото и чертеж Как сделать рабочий стол из… Цветочный контейнер своими руками из дерева – чертеж Как сделать деревянный контейнер для… Как правильно удобрить яблони и груши – таблица Удобрение яблонь и груш Как правильно… Растворы для обработки и опрыскивания рассады своими руками Как приготовить растворы для рассады… Светильник с подставкой в гараж своими руками Удобная подсветка своими руками за… Светодиоды – подключение, виды и экономия Виды и сравнение светодиодовСовременный дизайн…

Приспособление Sting

Этот паяльник задумывался ещё в советские годы, и предшественниками его стали модели Момент и Искра. Он позволяет работать на 10 уровнях мощности как с мелкими деталями, так и с большими. Нагрев до температуры пайки моментальный — полторы-две секунды. Рабочий цикл длится около 3,5 секунд. Защита от скачков напряжения обеспечивается встроенным стабилизатором. Составляющие детали:

• Микропроцессорный контроллер.
• Понизительный высокочастотный трансформатор.
• Стабилизатор напряжения.

Жало закреплено к вторичке с помощью винтов. О выбранном порядке работы сообщит индикатор. Режим работы устройства — кратковременно-повторный

При взаимодействии с ним необходима осторожность: корпус в месте соединения жала подвержен нагреву. Касаться жала во время остывания запрещено

Защита от перегрева функционирует таким образом: через 20 секунд после включения подача напряжения прекращается, для последующего начала нагрева надо убрать палец с кнопки и нажать ещё раз.

Профессиональная работа с микросхемами требует надёжного оснащения. Что выбрать, самодельное устройство или дорогой фирменный паяльник, каждый решает самостоятельно по мере необходимости и наличия финансов.

Некоторые модели импульсных паяльников может показаться рядовым пользователя слишком дорогим. Бюджетные варианты многие считают некачественными, поэтому иногда люди решаются сделать инструмент самостоятельно. Импульсный паяльник своими руками вполне возможно сделать, если иметь все необходимые инструменты и опыт в подобных делах. Не стоит рассчитывать, что по техническим характеристикам он будет соответствовать покупным моделям, а по удобству их превосходить, но благодаря относительно простому устройств, функциональную часть можно скопировать.

Устройство и принцип работы

Индукционная паяльная станция состоит из следующих элементов:

• Электронный блок с понижающим трансформатором и генератором;
• Паяльник с нагревателем-индуктором, соединенный с блоком при помощи длинного гибкого кабеля и специального разъема.

Рабочим органом такого оборудования является паяльник с установленным внутри него индуктором – катушкой из медной проволоки, намотанной вокруг гнезда, в которое вставляется хвостовик сменной насадки с ферромагнитным напылением.

Устройство нагревательного элемента индукционной станции для пайки

Процесс нагрева жала индуктором происходит следующим образом:

1. Генератор подает по питающему кабелю на катушку индуктора высокочастотный ток с напряжением 36 Вольт;
2. Ток, проходящий через витки индуктора, порождает переменное магнитное поле, силовые линии которого пересекают находящийся внутри индуктора хвостовик жала с ферромагнитным напылением на поверхности;
3. Магнитное поле при взаимодействии с ферромагнитным напылением на хвостовике жала приводит к его перемагничиванию и образованию вихревых токов. Данный процесс сопровождается выделением большого количества тепла и очень быстрым нагревом хвостовика, следом и всего жала до высокой температуры.

Регулировка тока (его частоты, следовательно, и температуры жала) производится при помощи регулировочных энкодеров на электронном блоке.

Устройство

Импульсный паяльник относительно прост в устройстве. Он включает в себя:

• Жало. Представляет собой V-образную медную проволоку, которая закреплена в рукоятке и имеет толщину 1-3 мм.
• Блок питания. Подает ток низкого напряжения на рабочий орган.
• Рукоятка.
• Кнопка, которая служит для запуска устройства.
• Сетевой кабель со штекером.
• Подсветка или светодиоды освещают рабочую зону (встречается не во всех моделях, но это очень удобная функция).

Самым сложным узлом является блок питания. Он преобразует основное напряжение 220 В, 50 Гц в низкое напряжение высокой частоты (20-40 кГц). Входная цепь через кнопку включения подключена к сетевому кабелю, а контакт на жале подключен к выходной цепи. Импульсные паяльники имеют различные варианты и схемы подачи напряжения. Устройство подачи напряжения может быть встроено в ручку. Трансформатор, закрепленный на внешнем корпусе, имеет большой вес и значительный размер. Длительное использование может сильно утомить рабочего. В некоторых моделях источник тока представляет собой автономный узел. Это повышает безопасность и удобство использования устройства. В этом случае только кнопка включения установлена ​​в ручке.

Устройство импульсного прибора
