Нанесение размеров на чертежах

Основные определения

На чертеже можно показать работоспособность каждого элемента

Технически различают размеры следующими категориями:

• номинальными, получаемыми конструкторами из расчетов для определения жесткости и прочности, чтобы использовать материал как эксплуатационный, технологический, конструктивный;
• действительными или измеренными фактически с допуском на погрешность;
• предельными принимаются значения ограниченные рамками с действительными величинами или равными с ними.

Диапазон может выражать сборочную единицу, в которой части движутся и находятся неподвижными, в этом случае их называют:

• сопряженными, а их очертание указывает на участок соприкасаемых поверхностей и положение;
• свободными, показывающими в какой форме, находятся эти площади.

На чертеже также можно показать работоспособность каждого элемента или как использовать размер в производстве детали, применив габарит:

• конструктивный, который появился посредством расчета;
• технологический, поставленный для механической операции.

Чтобы легче было читать чертеж, его снабжают специальными знаками.

Ответы на вопросы

Как указать радиальный размер?

Чтобы легко определить радиальный размер, а затем диаметр окружности, используется обозначение R и стрелка. Ломаная стрелка обозначает радиальный размер. Единицы измерения не ставятся, само значение указывается на свободной части чертежа.

Как использовать комбинированный способ размещения размеров?

Комбинированный способ считается предпочтительным, он дает достаточную точность и удобство без лишних измерений и расчетов в рабочем процессе. Нанесение ведется от одной базы, размерные цепочки для отдельных элементов указываются не дублируя друг друга.

Какие предъявлены нормы к величинам

На наружную часть элемента наносят параметр с видимого участка, чтобы показать внутренний фрагмент, делают разрез.

При этом одну технологическую деталь изображают с одним размером, не повторяют его на других видах.

Если образовалась цилиндрическая или коническая поверхность их величины указывают на образующих линиях.

Не допускается пересекать в чертеже размерные и выносные очертания

Не допускается в чертеже пересекать размерные и выносные очертания.

Нельзя использовать в качестве размерного направления:

• контурное;
• осевое;
• центровое;
• выносное.

Размером служит выносная или размерная линия с наличием стрелок и текстом.

Контур от такой черты должен находиться в пределах 10 мм., а последующую границу располагают через 7 мм. Стрелка длиной чертится не меньше 2.5 мм., с выступающей выносной линией до 5 мм.

При виде, разрезе, сечении, когда оси выполнены обрывающими, то и размерную черту выполняют аналогично. Если расположено множество линий в параллельном порядке или концентрическом ряде, то числа на них пишут в виде шахматного размещения.

Возможно употребление полочной выноски в заштрихованных зонах чертежей.

Размер наносят в следующей последовательности:

1. Начинают обозначать с поэлементных параметров в каждой площади, которая входит в конструкцию. Изображение выбирают по мере его лучшего визуального определения.
2. Переходят к координирующим значениям. Показывают привязку центра одного элемента к другому, межосевому, центровому.

Затем понадобится указать габаритность изделия с его высотой, длиной и шириной с удаленным расположением от контурных ограничений.

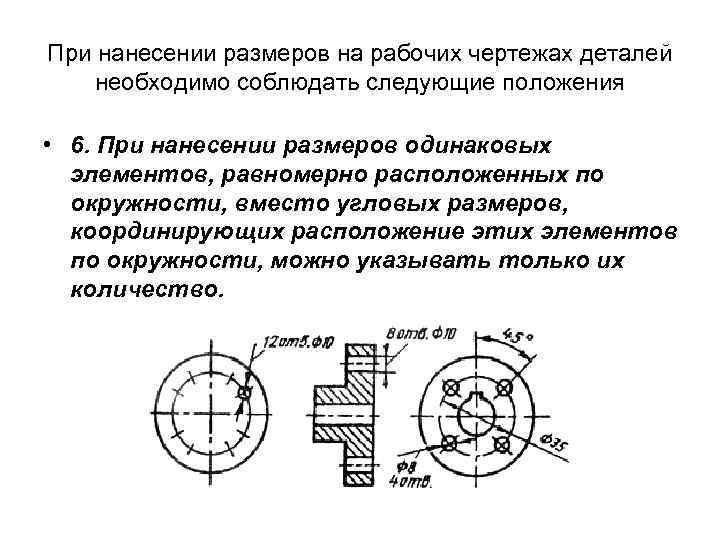

Нанесение размеров

Указанное значение обязано точно соответствовать истинной величине объекта вне зависимости от выбранного масштаба. Размерные линии следует размещать снаружи контура детали. На элементах контура нанесение значений запрещено. Большие величины наносят дальше, меньшие – ближе. Это делают для того, чтобы избежать пересечений размерные и выносные линии. На концах размерной линии изображают стрелки, упирающиеся в выносные. Численные  значения размещают над линией возле  ее середины. Расстояние между размерными линиями – от 7 миллиметров. Размерные линии положено размещать без пресечений с другими элементами чертежа. Осевые, центровые и штриховочные линии при пересечении с размерной следует прервать. Нанесение размеров конкретного элемента конструкции рекомендуется проводить, группируя их рядом с ним. При изображении дуги на чертеже показывают ее радиус (цифры предваряются литерой R), для окружности – ее диаметр (обозначается знаком >)

При нанесении фаски под углом 45° используют единое обозначение величины  и угла, например 5×45°. Для фасок с другими углами предусмотрено отдельное указание линейного размера и угла

Нанесение предельных отклонений размеров

Указание значений предельных отклонений имеет большое значение с точки зрения технологии изготовления. Исходя из этих данных, технологи будут выбирать конкретные способы механической и термической обработки, конкретный вид станочного оборудования, инструмент и оснастку.

Значения отклонений наносят сразу после величин. Если высокая точность изготовления не требуется, то нанесение этих требований в каждом месте чертежа необязательно, достаточно сформулировать их в общем виде в области технических требований. Данная формулировке должна содержать как значения, так и знак отклонений. Если в общей записи не указываются конкретные значения допусков, допустимо использовать указание квалитета, или класса точности. Обозначается он литерами ±IT/2 , за которыми следует номер квалитета.

Указание предельных отклонений для валов и отверстий круглой формы сопровождается знаком ∅.

Если на различных участках одной и той же поверхности требуется выдержать различные отклонения, границу между ними указывают тонкой сплошной чертой, а размеры на чертежах вкупе с отклонением указывают для каждого участка по отдельности.

Правила нанесения размеров на чертежах ГОСТ 2.307-68 и ГОСТ 2.307-2011

Указанные на конструкторских документах размеры  предназначены для точного указания габаритов изделия, а также  его узлов. Нанесение размеров следует организовать так, чтобы, руководствуясь ими, возможно было сделать деталь без проведения  дополнительных расчетов. В то же время недопустимо перегружать документ избыточными сведениями, затрудняющими его понимание. Недопустимо также дублирование нанесения размеров на чертежах. Как предписывается государственным стандартом, численные величины в конструкторских документах указывают в мм, единицы при этом опускают. Величины углов приводят в градусах, минутах, секундах с обязательным указание единиц. Размерные линии изображают параллельно оси, на расстоянии не менее 10 мм от контура изделия, выносные изображают перпендикулярно размерным.

Общие сведения

Без размеров чертеж не имеет практической важности

По чертежу можно представить визуально предмет, но, когда на нем нет размеров, это просто рисунок, не имеющий практической важности. В любом графическом исполнении детали, предполагаемой для производства, важными и ответственными элементами являются её размеры

В любом графическом исполнении детали, предполагаемой для производства, важными и ответственными элементами являются её размеры.

Чертежник просто переносит на кальку конструкторскую мысль, специалисту, разрабатывающему проект со сложными деталями.

Придется проставлять параметры каждого отдельного случая, где понадобятся не только знания стандартов, но и производства.

Госстандартом определено как законом условность надписей с нанесением размерных выносных линий и распределением цифровых значений.

Линейные размеры указывают на эскизе вместе с предельными отклонениями с использованием измерительных единиц в миллиметрах без их обозначения.

Когда они отличаются от мм, а нужны по техническим соображениям в см или м, тогда ставится рядом с числом и особая единица измерения. Возможно опустить такое указание, если это положение предусмотрено в установленном документальном порядке.

Наименованием для размеров служит обозначение в числах линий, углов, кривых — тех параметров, которые изображают определенные предметы с деталями и элементами.

Размеры на чертеже по ГОСТу

Обозначать и наносить размеры на чертеж необходимо руководствуясь указаниями и правилами единой системы конструкторской документации (ЕСКД) ГОСТ 2.307-2011.

В данном стандарте приведены правила нанесения размеров и предельных отклонений на чертежах в различных отраслях промышленности (машиностроительные, строительные чертежи), в том числе правила нанесения габаритных, линейных, угловых, выносных размеров, допусков, размеров отверстий. Помимо того, в этом ГОСТе приведены правила нанесения на чертежи размеров для справок (справочных), размеров условных значений, высоты засечек и стрелок, буквенных обозначений, одинаковых и симметричных размеров, размеров резьбы (фаски, радиуса внутреннего и наружного), а также определены толщина выносных и размерных линий и максимальные отклонения угловых размеров.

Полезная информация

В стандарте также оговорено, что необходимо использовать минимальное количество размеров, причем в качестве размерных не могут использоваться линии контура, осевые, центровые и выносные линии.

Согласно данному ГОСТу допускается использовать условные обозначения элементов и оборудования для упрощения чертежа. Не указанные на чертеже размеры можно указывать в примечаниях, при этом нужно проставлять размеры так, чтобы не повторить и не продублировать имеющиеся номинальные размеры.

Что нужно помнить в итоге

Чертеж конструктор выполняет в определенном масштабе, но числовое обозначение размеров в нём, должно быть перенесено по факту с действительными значениями.

При этом шрифт необходимо использовать одинаковый, а цифры ставить над серединой черты. Проставленные цифровые размеры нельзя делить, пересекать другими чертежными знаками.

Указание предельного отклонения следует делать после постановки номинального. Допускается нанесение справочных параметров с наличием специального знака и письменного уведомления, что сделана подобная запись.
