Слесарные тиски

Тиски слесарные своими руками

Умелому мастеру не составит труда изготовить нужный инструмент самостоятельно. Добротные самодельные слесарные тиски эффективно выполнят свою функцию, сэкономив немалый бюджет. Что понадобится для сборки устройства:

• уголок из стали;
• отрез швеллера;
• металлический стержень (d = 20 мм);
• направляющие прутья;
• болты, шайбы и гайки;
• электрическая дрель;
• аппарат для сварки;
• болгарка.

До начала работ следует изготовить из металлического стержня винт самостоятельно или в мастерской на специальном оборудовании. Далее можно действовать по инструкции:

1. Поперек двух параллельно расположенных отрезков уголка снизу приваривается пластина с отверстиями для закрепления будущих тисков на поверхности.
2. Поверх этих отрезов, поперек верхних их краев, приваривается кусок уголка, который будет служить неподвижной губкой.
3. Напротив нее, с другого края тоже закрепляется уголок с отверстием и приваренной к нему гайкой.
4. После этого изготавливается подвижная часть тисков: в швеллере пробивается отверстие для ходового винта, к нему приваривается гайка, все это крепится к полке куска уголка и надевается на винт.
5. Швы зачищаются, все элементы покрываются краской и собираются в готовые слесарные недорогие тиски.

Источник

Виды тисков по форме исполнения

Еще рассматриваемые устройства классифицируются на виды по такому немаловажному признаку, как форма исполнения или внешний вид. Самые простые и популярные варианты — слесарные тиски

Опорная платформа может быть подвижной или неподвижной, но забегая наперед, надо отметить, что лучше выбирать первый вариант. Подвижность платформы на инструменте существенно расширяет его функционал. Дополнительно слесарные модели оснащаются специальной площадкой за подвижной губой, которая называется наковальней. Используется она для того, чтобы расположить деталь для последующей ее деформации.

Кроме слесарных тисков, которые присутствуют практически в каждом гараже, рассматриваемые устройства также бывают:

1. Настольными — это маленькие тиски, которые крепятся к столу за счет специального механизма в виде струбцины, а служат они для проведения ремонтных работ различной аппаратуры и мелких деталей. Механизм для фиксации оснастки позволяет быстро переставлять его с одного места на другое. В устройстве настольных губок щечки не снимаются, что связано с их прямым назначением. Они не предназначены для фиксации стальных большеразмерных деталей, поэтому деформация щечек исключена
2. Станочными — такие устройства предназначены для применения совместно с различными вариантами станков. Это могут быть фрезерные, сверлильные и прочие варианты станков, на которых немаловажную роль играют фиксирующие инструменты. От эффективности закрепления детали на станке зависит качество ее обработки. Для изготовления станочных тисков применяется сталь
3. Ручными — это отдельный класс инструментов, которые имеют простую конструкцию, и отличаются от предыдущих моделей своей мобильностью. Конструктивно ручные тиски напоминают щипцы, только имеют гораздо большие размеры. Отличаются такие устройства от пассатижей тем, что в их конструкции имеется специальный механизм, за счет которого происходит блокирование зажимных губок. Инструменты ручного типа предназначены для эффективной фиксации заготовок и последующей их обработки на весу. Очень эффективный инструмент, когда необходимо выкрутить винты или болты со слизанными гранями
4. Столярными — нужны для работы с деревянными заготовками. За счет того, что для фиксации деревянных деталей не требуется большая величина усилия прижима, столярные тиски имеют простейшую и облегченную конструкцию. Причем для их создания применяется не только металл, но и древесина. Среди мастеров можно встретить такое название, как плотницкие тиски, что означает столярные. Губки столярных стальных устройств имеют гладкую поверхность, а при необходимости фиксации заготовки, необходимо подложить накладки из дерева, исключив повреждение и деформацию детали, подвергающейся обработке. Плотницкие тиски могут также состоять из одной подвижной губки, а в качестве второй неподвижной выступает край стола
5. Стуловыми — сегодня такие модели тисков можно встретить в кузнях или увидеть только на фото. Они уже давно не выпускаются, но еще применяются среди мастеров узкоспециализированных направлений. Свое название стуловые инструменты получили за счет сходство со стульями. Конструктивно их губки имеют форму щипцов, что позволяет фиксировать заготовки разной формы и размеров

У каждого мастера к верстаку должно крепиться несколько видов моделей тисков. Причем они должны быть представлены не только разных размеров, но и по конфигурации.

Это интересно! Тиски для станков, которые предназначены для выполнения точных работ, выпускаются по ГОСТу 20746-84. Такие устройства имеют следующие наименования — 7200-0301, 02, 03 и 04. Наличие буквенного обозначения указывает на класс точности (Н — нормальный, П — повышенный, В — высокий).

Гарантия

Гарантийные обязательства распространяются на оборудование с корректным набором документов:

• Талон с заводским номером, указанием даты приобретения, штампом продавца. В отдельных случаях требуется подпись покупателя.
• Документы, подтверждающие покупку: накладная, кассовый или товарный чек.

Обязательства производителей не распространяются на следующие элементы:

• сменные аксессуары – в зависимости от модели чаще это губы или кулачки;
• устройства для поверхностной механической защиты – кожухи, муфты;
• детали с быстрым износом или ограниченным ресурсом – направляющие или ролики из пластика и резины, подшипники.

В гарантийном обслуживании откажут, если инструмент имеет следы механических повреждений, использовался не по назначению или подвергся износу в результате неправильного ухода.

Купить станочные тиски оптом от производителя

Приобрести станочные тиски по выгодной цене можно непосредственно у производителя на официальных сайтах магазинов – это позволит сэкономить денежные средства. Этот способ особенно хорош, если планируется именно оптовая закупка станочных тисков.

Можно обратиться к поставщикам инструмента в строительных магазинах или на сайтах продажи подобного оборудования.

При желании сэкономить можно поискать б/у товар. Больше всего объявлений о продаже б/у станков размещаются на онлайн-досках объявлений

Но тут важно не попасть на некачественное оборудование

Вся продукция должна быть сертифицированной, это станет гарантией надежности и качества изделия.

Интернет-аукцион Старина

Интернет-аукцион Старина

Все с рубля!

• Зачем регистрироваться?
• Как покупать?
• Как продавать?
• Частые вопросы

Корзина

Продать

Регистрация
Недавние

Лоты

Разделы
Поиски
Избранные

Лоты

Разделы
Поиски

• Недавние
• Лоты
• Разделы
• Поиски

Избранные

Лоты
Разделы
Поиски
Покупаю
Торгуюсь сейчас
Я купил
Не купил
Подписка на новые лоты
Запросы лотов у продавцов
Предложения продавцов
Продаю
Сделки
Завершенные торги
Пополнить счет
Спрос
Настройки продавца
Мой магазин
Активация
Настройка

Торгуюсь сейчас
Я купил
Подписка на новые лоты
Запросы лотов у продавцов
Предложения продавцов
Продаю
Продать
В продаже
Сделки
Завершенные торги
Пополнить счет
Спрос
Настройки продавца

Добро пожаловать на интернет-аукцион Старина Используйте тематические разделы слева, строку поиска сверху или метки справа для поиска лотов. Хотите узнать больше? Как работает аукцион? Зачем регистрироваться? Как покупать? Как продавать? Рекомендованные лоты: (показать все) 150 р СССР БЗ малый лист проект Венера- Галлей 1500 р Старинная пластинка Сирена Гранд Р. Пожар Московский Косаткин Солнце всходит и… хор Варшавского 140 р Тракторист-Машинист 1 класс тяжелый -УНЦ неврученка 1976 года. цена за 1 шт.030219-96 80 р 1969 год. 52-я годовщина Великой Октябрьской социалистической революции! Блок Квартблок! 4500 р Маленькая балерина Машенька фигурка фафоровая ЛФЗ 12 р Открытка почтовая не стандартная Китай — магазины 69 р Киплинг Р. Откуда взялись броненосцы. Сказка. Худ. Н. Чарушин. М. Малыш. 1989г. (Б3683) 30 р Зарубин. Открытка.Подписана. С праздником! 8марта. Заяц. Букет. Цветы. 100 р Значок Вологодская роспись Отличный из коллекции № А/2 59 р 2012 Гвинея Персоналии Пол Маккартни СОСТОЯНИЕ ИДЕАЛЬНОЕ 750 р 1946 СССР, Разновидность сдвиг рамки, абкляч, 25 лет первой марке СССР, состояние гаш. 300 р РОССИЯ 2020 С НОВЫМ ГОДОМ 1 МАЛЫЙ ЛИСТ (БЛОК ИЗ 4 МАРОК) В ПАПКЕ КУПИТЬ! (6) 60.00 р. 01 минута 100.00 р. 01 минута 110.00 р. 01 минута 250.00 р. 01 минута 300.00 р. 02 минуты 3.00$ 02 минуты 9.00 р. 02 минуты Смотреть дальше → Вход: Для Вас и Вашего сайта: • Аукцион на Вашем сайте! • Открой свой магазин • Партнерская программа Частые вопросы и служба поддержки Правила пользования | Продать | Регистрация | Открой свой аукцион | Партнерская программа | Профайл | Помощь Все права защищены 1999 — 2020 года. Старина

Как выбрать слесарные тиски?

Необходимо серьезно подходить к вопросу выбора слесарных тисков

Следует обратить внимание на параметры различных моделей. Специалисты советуют учитывать:

1. Ширину пластины, а также раскрытие. Ширина губок слесарных тисков зависит от модели. Поворотные инструменты могут иметь ширину от 63 до 250 миллиметров. Максимально они могут раскрываться на 200 миллиметров и больше. Самая крупная модель имеет раскрытие больше 250 миллиметров. Учитывая данный параметр, можно планировать, с какими деталями удобно будет начинать работать. Человек сможет заранее понимать, насколько крепко будут крепиться заготовки и какого размера можно брать детали для дальнейшей работы.
2. Не менее важным параметром при выборе инструмента является шаг резьбы винта. Считается, что чем он меньше, тем точнее будет выбранный инструмент. Этот параметр важен, если человек собирается производить на поворотных тисках конечную обработку детали. В таком случае ему будет нужно выдерживать указанную геометрию.
3. Есть или отсутствует привод. Тиски с механизированным приводом ускорят ход работы, поскольку с ними легче обрабатывать детали. Единственный минус такого инструмента заключается в его цене. Механизированный привод стоит очень дорого, его владельцу придется много потратить средств на ремонт, если произойдет поломка. Альтернативой такого типа привода служат слесарные тиски, которые имеют маркировку ТСМ. Размер губок у такого устройства начинается от 160 миллиметров.
4. Если человек собирается работать с круглыми деталями, то лучше выбрать модель, у которой на корпусе будут призмы. Часто эта модель используется вместе с ползунком.
5. Если предстоит работа с деталью в вертикальном положении, то лучше взять модернизированный инструмент. Такие тиски могут вращаться и имеют увеличенную наковальню.
6. Лучше выбирать модель потяжелее. Специалисты полагают, что вес инструмента влияет на его прочность.

Лучшие слесарные тиски

Широкое применение у отечественных потребителей находят слесарные тиски. Они позволяют надежно удерживать заготовки, обрабатываемые вручную или с помощью электрооборудования. Такие модели можно встретить на верстаках в заводских цехах, а также на столах в гаражах. Эксперты отобрали несколько надежных помощников слесаря.

WILTON WI21400

Рейтинг: 4.9

Одним из главных преимуществ слесарных тисков WILTON WI21400 является надежность. Инструмент сделан из прочного чугуна, который выдерживает серьезную ударную нагрузку. Габаритов сменных губок хватает для удержания крупных предметов, цилиндрических прутков и труб (диаметр 6,5-65 мм). Корпус инструмента защищен от коррозии порошковой краской, на прочном полимерном покрытии не появляется сколов и царапин. Наковальня имеет достаточную площадь, чтобы рихтовать стальные изделия. Поворотная конструкция (360 градусов) делает работу с инструментом удобной, фиксировать положение необходимо двумя стопорами. Эксперты отдали этой модели пальму первенства в нашем рейтинге.

Пользователи считают зажимной инструмент WILTON WI21400 лучшим вариантом для оснащения гаража. Они надежны, практичны и долговечны.

Ручное фрезерное приспособление

Поворотные тиски, благодаря ротационному диску, имеют радиус поворота 360 градусов. Вместе с ними поворачивается и зажатая в них деталь. Фиксация диска происходит при помощи стержня, на которым нарезана резьба, а также статичного регулятора, вынесенного за поворотную часть. Для улучшения фиксации в поворотном механизме предусматривается углубление.

Сверху на диске фиксируются ручные тиски. Они снабжены 2 пластинами с демпфирующим материалом. Перпендикулярно располагаются рельсы. Это направляющие по которым одна из пластин передвигается.

В качестве регулирующего элемента используется стержень с резьбой. Он приваривается к центральной части пластины с внутренней стороны. С другой стороны стержня расположена ручка. Этот конец продет через закрепленный намертво регулятор с резьбой на внутренней стороне.

Расстояние между пластинами тисков составляет около 1 мм, при полностью закрученном стержне. Это нужно для того, чтобы не повредить тиски.

Конструкции тисков могут бывать разных модификаций. Например, с 2 подвижными пластинами. Устройство имеет сложный механизм. В других случаях используется рычаг вместо ручки, а также передаточный узел.

Как правило, такой тисковый прибор применяется в небольших мастерских. Слесарный инструмент быстро поддается ремонту. Его легко разобрать или установить на машинный стол. В использовании он удобен и практичен.

Меры предосторожности

Не стоит превышать нагрузки, которые может выдержать устройство, в противном случае оно может быстро выйти из строя.

Необходимо закреплять детали исключительно на ровных поверхностях (это важно в целях безопасности и для того, чтобы избежать появления изломов), а также не допускать резких перепадов объемов деталей. Не следует удлинять рукоятку детали, потому что это может привести к значительному увеличению нагрузки на устройство

В некоторых случаях разрушение корпуса может происходить не только по причине повышения нагрузки, но также из-за плохого качества металла, из которого был изготовлен аппарат. В этом случае ремонт может происходить посредством сваривания основы и поврежденной детали в домашних условиях или в сервисном центре. В случаях остальных неисправностей рекомендуется обращаться к производителю в гарантийный срок или самостоятельно заменять детали на аналогичные.

Originally posted 2018-07-04 07:47:24.

Слесарные тиски

Слесарные тиски – механическое зажимное устройство, с помощью которого можно крепко и точно зафиксировать заготовку в нужном положении при ее слесарной обработке.

Особенности

Слесарные тиски являются, пожалуй, самой популярной и востребованной разновидностью тисков. Основное их предназначение такое же, как у всех тисков – крепко фиксировать обрабатываемую деталь во время ее обработки. Тиски освобождают обе руки мастера, обеспечивают точность работ и безопасность, удерживают «неудобные» заготовки (слишком крупные и мелкие, тяжелые по весу, сложных форм).

Основное отличие слесарных тисков от столярных – более массивный и надежный зажимной механизм. Зажимной механизм столярных тисков рассчитан на работу с металлическими заготовками и может фиксировать деталь с большим усилием прижима.

Области применения

Слесарные тиски одинаково востребованы и в промышленном производстве, и в быту. В металлообрабатывающих цехах, на производствах и в крупных мастерских используются профессиональные слесарные тиски с широкими губками и усиленным механизмом. Для так называемых «гаражных» работ отлично подходят полупрофессиональные модели с универсальной шириной губок 100-150 мм. Если вам нужны тиски для несложных работ в домашних условиях, можно купить слесарные тиски с небольшой длиной губок – 40-75 мм. Такие мини-тиски можно крепить даже на стол или табурет.

Материал

Для производства столярных тисков используются высокопрочные металлы – сталь и чугун. Чугунные тиски отличаются прочностью, долговечностью. При этом по показателям прочности изделия из ферритного чугуна превосходят изделия из обычного, серого чугуна.

Тем не менее, большинство представленных сегодня на рынке моделей слесарных тисков, сделаны из стали (более 90%). Тиски из кованой закаленной стали такие прочные, как чугунные. И при этом весят намного меньше, что упрощает процесс установки, перемещения и самой работы.

Зажимные губки

Тиски с большими губками предназначены для фиксации крупных заготовок. Модели с небольшими губками подходят для работы с мелкими деталями. Размер губок – один из параметров, по которым тиски делятся на классы: профессиональные – 150 мм и более; полупрофессиональные – 75-150 мм; бытовые мини-тиски – 40-75 мм.

Если вы планируете работать с заготовками сложных форм или круглого сечения, выбирайте тиски с формованным профилем губок. Губки с рифленой поверхностью крепче и надежнее фиксируют деталь

Если же для вас важно, чтобы при зажиме тиски не оставляли следов на поверхности заготовки, отдайте предпочтение тискам с гладкими губками

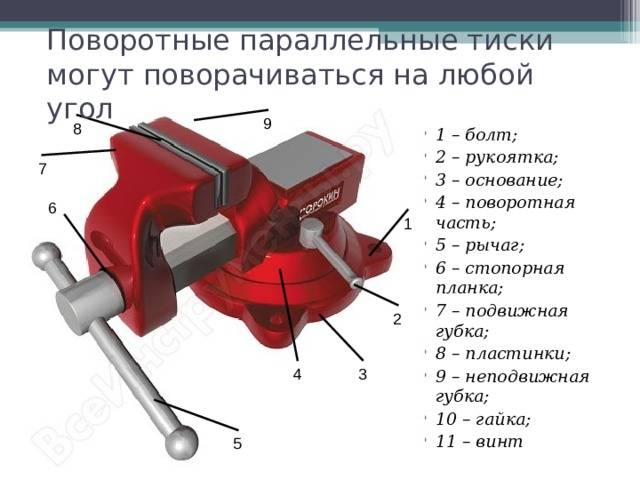

Поворотные и стационарные

Поворотные слесарные тиски могут вращаться вокруг своей оси. Соответственно, вы можете менять положение тисков в зависимости от особенностей заготовки и вида работ. Стационарные тиски не предполагают возможность изменения положения. Они фиксируются один раз, в момент установки на поверхность.

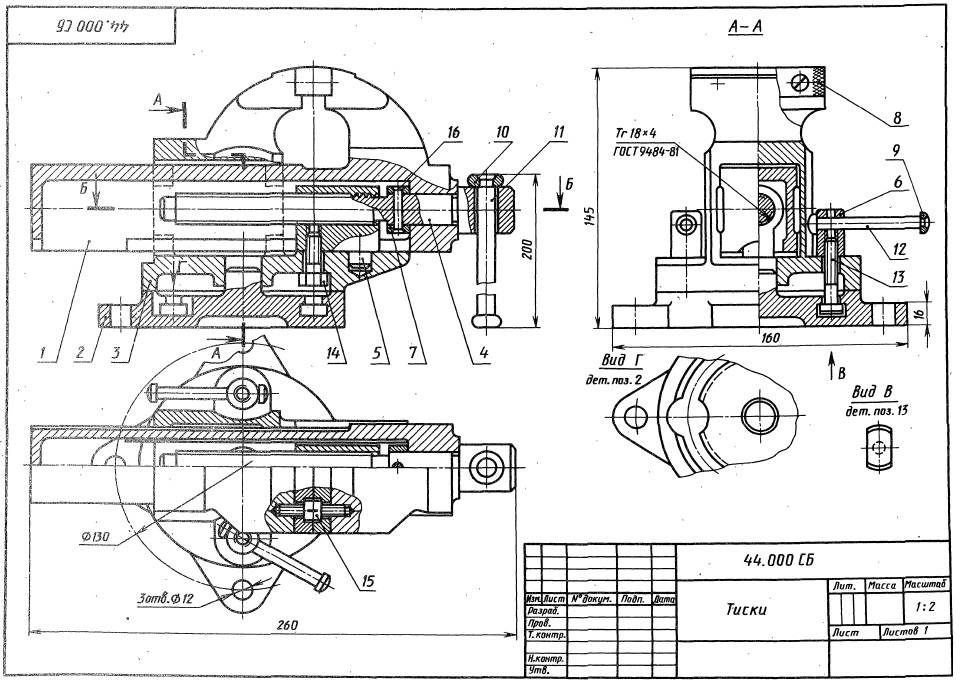

Устройство и характеристики

Стандартные тиски состоят из следующих основных элементов:

• Основание – фактически корпус тисков с опорной плитой, предназначенной для фиксации инструмента на столе, станке или верстаке, иногда оснащается наковальней. Крепление чаще всего болтовое, вакуумное (по типу присоски) или магнитное.
• Губки. Как правило, их две: неподвижная и подвижная. Первая является частью основания, а зажим детали осуществляется посредством движения по направляющим второй губки к первой. Каждая губка имеет плоские съемные накладки, которые называются щечками. Внутренняя поверхность может быть полностью гладкой, что предотвращает повреждение мягкой детали при ее зажиме, рифленой с глубокой фрезеровкой, обеспечивающей лучшее сцепление, а следовательно, фиксацию заготовок, или с мелкой насечкой для тех же целей. Во втором случае каждая отдельная ячейка рифленого рисунка имеет форму острой или срезанной пирамиды, либо же на щечке прорезаются вертикальные или горизонтальные борозды по всей длине.
• Зажимной винт с поворотной ручкой – собственно механизм, отвечающий за движение губки. Ходовой винт проходит сквозь всю конструкцию инструмента, а ручка необходима для его вращения без использования гаечного ключа или другого инструмента.

Конструкция разных видов тисков может значительно отличаться от описанной выше.

Так, например, вместо механического поджима винтом может использоваться гидравлика.

Также некоторый инструмент имеет двойные губки, то есть две пары, расположенные друг над другом.

В этом случае верхние губки – основные, имеют, как правило, классическое исполнение.

Нижние – дополнительные, для решения специфических задач.

Хорошим примером служат V-образные варианты литой или сборной конструкции, предназначенные для удержания заготовок с круглым поперечным сечением.

Еще одно интересное дополнение, которое чаще всего встречается на малых настольных тисках – кнопка блокировки губок, при помощи которой процесс разжима или фиксации заготовок многократно ускоряется.

Материал

По материалу изготовления тиски бывают:

• Металлические – чаще всего это чугунные инструменты, нередко встречаются и стальные, алюминиевые, дюралюминиевые варианты.
• Деревянные – часть столярного верстака, иногда самостоятельная конструкция. Предназначены для фиксации деревянных заготовок. Все элементы, кроме прижимного механизма (редко и он тоже) изготовлены из мягких, но одновременно прочных пород древесины, например, сосны.

Щечки зачастую изготавливаются из мягких материалов таких как: цветных металлов, дерева и даже твердой резины.

Учитывая, что их можно приобрести отдельно, механические характеристики подбираются индивидуально под материал зажимаемой детали.

Также производятся твердые каленые (примерно до 45 HRC) губки из стали.

Размеры и вес

Учитывая огромное количество видов тисков, можно смело говорить о действительно широком диапазоне их размеров.

Классические же слесарные инструменты, которые по праву считаются самыми популярными, так как подходят для решения большинства задач, имеют следующие размеры:

• • Малые: длина – 290 мм, высота – 140 мм, высота губок – 50 мм, ход губок – 80 мм, масса – 8 кг.
• • Средние: длина – 372 мм, высота – 180 мм, высота губок – 70 мм, ход губок – 125 мм, масса – 14 кг.
• • Большие: длина – 458 мм, высота – 220 мм, высота губок – 90 мм, масса – 27 кг, а губки раздвигаются на 160 мм.

Существуют модели, размеры которых намного превосходят указанные выше.

Так, например, длина классических тисков Т-250 составляет 668 мм, а вес – 60 кг.

Их высокие губки выступают на 125 мм, и имеют ширину в 250 мм.

Приблизительные размеры стуловых тисков:

• Длина, ширина и высота: 370 – 400 мм, 180 – 200 мм, 180 – 200 мм.
• Рабочий ход подвижной губки: 120 – 160 мм.
• Высота губок: 65 – 75 мм.
• Масса: 13 – 19 кг.

Ручные тиски в среднем имеют длину 22 – 90 мм, ширину 6 – 45 мм, а высоту 100 – 150 мм.

Производители тисков

Некоторые производители не предоставляют гарантий на ручной бытовой инструмент, обязательства распространяются на профессиональные модели.

Украинский производитель ручного инструмента и оснастки. Тиски слесарные с функцией поворота. Гарантия от 1 года.

FIT

Производитель из Канады. Бюджетные модели пневмо- электро- и ручного инструмента. Тиски настольные и станочные Гарантия на ручной инструмент не заявлена.

IRWIN

Американский производитель, ориентированный на ручной инструмент. Тиски слесарные с наковальней из мелкозернистого чугуна. Гарантия производителя пожизненная, но дилеры в России заявляют срок от 1 месяца.

KRAFTOOL

Производитель из Германии. Представлен преимущественно ручной инструмент, включая тиски со струбцинами. Гарантийный срок от 12 месяцев.

Sturm

Российский производитель, несколько торговых марок бюджетного инструмента. Доступны слесарные тиски и станины. Срок гарантии 14–25 месяцев в зависимости от инструмента.

Wolfcraft

Немецкий производитель, специализирующийся на инструменте для домашних работ. Тиски из алюминия машинные и универсальные. Гарантия 5 лет.

Виды слесарных тисков

Слесарные тиски имеют такие наиболее распространённые виды, выпускаемые в соответствии с ГОСТами:

1. Стуловые. Их особенностью является способ раздвижения губок. Подвижная — отдаляется от неподвижной не по прямой, а по дуге с большим радиусом окружности. Недостаток данной конструкции – это удержание обрабатываемой детали не всей плоскостью щёчек: узкая – зажимается верхним краем накладок, а широкая, требующие сильного раздвижения губок, — нижним краем. Другая отличительная особенность устройства — это возможность крепления только на краю верстака.
2. Ручные. Это маленькое устройство, предназначенное для удержания его в руках слесаря. Очень удобные для крепления небольших заготовок при обработке их в сверлильных станках или ручным способом с частым переворачиванием. Бывают нескольких типов: пружинные, шарнирные, с коническим креплением.
3. Параллельные. Их выпуск регламентирован ГОСТ 4045-75. Особенность и удобство этого механизма заключается в способе раздвижения губок. Подвижная — отдаляется от неподвижной равномерно (параллельно, отсюда и название). Размер заготовки не влияет на то, какая часть щёчек будет её удерживать. Кроме того, такой вид устройства позволяет устанавливать его в любом месте верстака (и посредине тоже) и даже на полу. Имеет несколько типов конструкции: поворотные, неповоротные, со свободным ходом. Поворотные отличаются от неповоротных только способностью вращательного смещения на произвольный угол относительно основания. Это делает их более удобными в эксплуатации. Слесарные тиски со свободным ходом обеспечивают очень быстрое и удобное закрепление заготовки. Одним поворотом рукоятки освобождается зубчатая гайка из зацепления с пиловидными рейками; движением на себя – освобождается подвижная губка, которая устанавливает рабочий зазор между щёчками; движением от себя фиксируется заготовка; поворотом рукоятки зажимается.

Виды

Станочные поворотные тиски могут быть:

• ручными;
• пневматическими;
• гидравлическими.

Необходимо более подробно разобрать каждый вид.

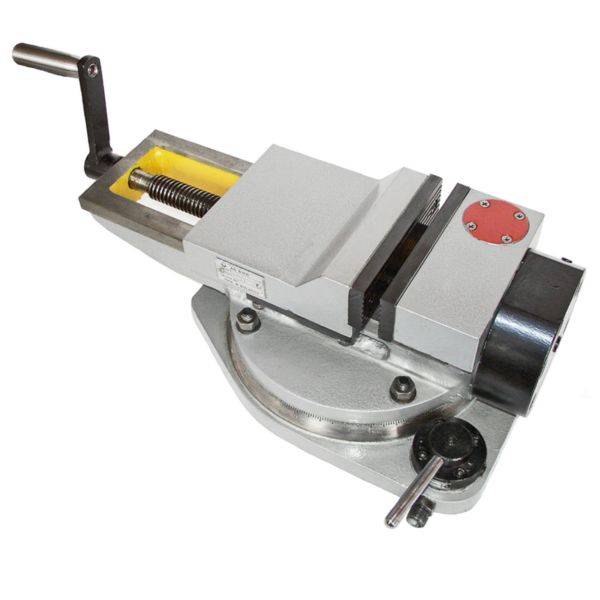

Ручные фрезерные поворотные тиски

На ротационном диске закрепляют болтами обычные ручные тиски. Состоят они из двух параллельных пластин из металла, у которых внутренняя поверхность покрыта демпфирующим материалом.

Регулирующая конструкция представляет собой перпендикулярный стержень с резьбой, который приварен к центральной части наружной стороны пластины. Другой конец стержня имеет ручку, а сам он продет через закрепленный намертво регулятор, у которого внутренняя поверхность также имеет резьбу. Длина стержня рассчитывается таким образом, чтобы расстояние между пластинами тисков было около одного миллиметра, даже при раскрученном полностью стержне. В результате при помощи ручки можно устанавливать нужное расстояние между пластинами, а также регулировать силу зажима заготовки, не опасаясь повредить тиски.

Существует большое количество модификаций такой конструкции. К примеру, на одних тисках могут осуществлять движение сразу обе пластины за счет наличия достаточно сложного механизма, а на других существует рычаг вместо ручки и передаточный механизм, что значительно облегчает труд работника.

Ручное станочное фрезерное устройство чаще всего используют в небольших мастерских, а также для работ с хрупкими предметами, которые автоматике доверять не стоит. Такой станочный инструмент имеет невысокую стоимость, он очень практичен и достаточно удобен в использовании.

Пневматические фрезерные поворотные тиски

Регулирующая конструкция пневматических станочных фрезерных тисков является герметичной трубкой, у которой один конец присоединяется к центральной части наружной стороны подвижной пластины, а второй – к электрическому или ручному насосу. Если возникает необходимость увеличить силу зажима, в трубку, при помощи насоса, вкачивают большое количество воздуха, который начинает расширяться, в результате чего пластина начинает продвигаться вперед. Если потребуется уменьшить усилие, начинают стравливать из этой трубки воздух и нагнетать его во вторую трубку, соединяющую движущую пластину с другим насосом и выполняющую противоположную функцию.

Если тиски будут использоваться вместе с автоматическим станком, то вместо фиксатора и зажима из стержня будут применяться миниатюрные пневматические тиски, а в основание диска часто встраивают электропривод. Такая конструкция позволяет программному комплексу станка держать под контролем движение фрезы и поворот самой заготовки, что делает работу более эффективной.

Пневматические станочные поворотные тиски способствуют развитию большего усилия, чем ручные, однако на рынке появилась гидравлическая конструкция, которая является самой эффективной.

Зажимная сила тисков и на что она влияет

Усилие зажима — это величина, которая отображает эффективность инструмента. Чем больше размер тисков, тем больше величина зажимного усилия. Измеряется это значение в Ньютонах, и чем выше сила сжатия, тем большее усилие понадобится приложить к заготовке, чтобы сдвинуть ее с места.

Зажимное усилие на инструменте для неподвижной фиксации заготовок — это важнейший технический параметр. От этого показателя зависит не просто качество выполнения работ, но еще эффективность и безопасность. Если усилие зажима будет недостаточным, то в процессе обработки заготовка будет перемещаться и вибрировать, что обязательно отразится на качестве обработки. Кроме того, если в процессе работы с заготовкой она изменит свое положение или вовсе вылетит из зажима губок тисков, то может нанести травму мастеру.

Чтобы исключить такие случаи, мастеру необходимо знать следующее:

1. Усилие зажима тисков должно соответствовать размеру заготовки
2. Чем больше габариты и вес инструмента, тем выше значение прижимного усилия губок
3. Работы с заготовками, зажатыми в тисках, следует выполнять исключительно в защитном обмундировании, соблюдая технику безопасности

Оптимальное усилие зажима слесарных моделей среднего размера составляет от 15 до 30 кH.

Это интересно! Величина усилия зажима тисков является прямо пропорциональной значению размера губок.

Использование старых механизмов и подручного металлолома

Качественный новый швеллер, уголок, пластины – не единственный подходящий материал для того, чтобы самому сделать тиски.

В качестве базового механизма подойдет старый домкрат. Для удобства работы выполняется опорная пластина (или трубы с прямоугольным профилем, как показано на иллюстрации) и привариваются зажимные губки – также из трубы или швеллера, уголка. Тиски из домкрата своими руками не менее удобны, чем промышленные.

Еще один бюджетный вариант – тиски из рельсы. Учитывая нагрузочную способность этого металлопроката, модель получается очень мощная. Ее можно также использовать как наковальню, главное – надежно закрепить изделие на верстаке.

Для тех, кто работает преимущественно с деревом, удачным решением станут деревянные тиски, своими руками их изготовить проще и быстрее – не нужна сварка, отпилить детали можно вручную. Главное в этой модели – подобрать подходящие резьбовые элементы.

Представленный на фото вариант рассчитан на крепление к верстаку на постоянной основе. Чтобы сделать быстросъемный вариант, лучше базовую деталь выполнить с пластиной, которая крепится к верстаку болтами.

Для фрезеровки и резьбы удобны модели с двусторонним зажимом – такая конструкция позволяет отцентровать обрабатываемую деталь и/или перемещать ее в процессе работы, не снимая с тисков.

Если усилие зажима требуется не очень большое, а менять положение деталей или сами детали в губках требуется часто, можно поискать кулачковый механизм и сделать быстрозажимные тиски. В этом варианте винтовой зажим заменен небольшим кулачком, ослабить или усилить прижим можно небольшим поворотом рычага.

Недостатки использования

Наименее прочным по сравнению с изделиями из стали, являются тиски, выполненные из чугуна. Их износостойкость намного ниже.

Другие возможные недостатки связаны с индивидуальными конструктивными и функциональными особенностями разных тисков:

• как правило, имеют небольшой люфт;
• при работе пластины могут смещаться и их можно выровнять, только используя специальные инструменты;
• стопорные шайбы, входящие в состав конструкции тисков, быстро изнашиваются и требуют частой замены;
• трудно удерживать между пластинами большие по длине детали.

Недостатки стуловых тисков:

• недостаточная прочность крепления тисков на верстаке;
• из-за того, что рабочие поверхности пластин не при всех положениях находятся параллельно друг другу, узкие заготовки при зажиме можно зафиксировать только с помощью верхних губок. Удерживание широких предметов возможно лишь посредством нижних пластин;
• на деталях могут оставаться вмятины, если давление при их фиксации будет слишком сильным;
• за счёт открытого винта, его вращающаяся часть очень быстро подвергается загрязнению, и тиски могут быстро выйти из строя.

Недостатки ручных моделей:

• за счёт малого разбега и ширины пластин, такими тесками нельзя удерживать и обрабатывать большие детали;
• зажим большинства ручных тисков может повреждать детали, оставляя на них вмятины и царапины;
• ограничивает свободу движений. Тиски приходится удерживать в руках, производя манипуляции с деталями свободной рукой;
• без использования специальных приспособлений невозможно осуществлять работу под углом;
• практически невозможно удержать крупную заготовку в неподвижном положении.
