Верстак своими руками: как сделать слесарный и столярный стол. Обзор лучших идей и 80 фото различных моделей
Хороший верстак в гараже позволяет сделать различные виды работ по металлу и дереву за короткий промежуток времени. Здесь хранятся различные инструменты и мелкие детали. Простым языком, он представляет собой специальный стол, на котором можно делать токарные и слесарные изделия.
Помимо столешницы, здесь могут присутствовать многослойные конструкции полок и подвесных емкостей для хранения гвоздей, шурупов и гаек.
Сделать универсальный верстак достаточно просто. Главное в этом деле, подготовить проект и подробные чертежи будущего изделия. В процессе создания необходимо соблюдать очередность каждого действия.
Самостоятельное изготовление подобного сооружения позволит сэкономить приличную сумму. Помимо этого, индивидуальный проект помогает сделать конструкцию исходя из параметров вашего помещения.
Разновидности верстака
Существует несколько видов верстака. Каждый из них имеет некоторые характерные особенности. В свою очередь они делятся на:
Слесарный. Он предназначается для работ по металлу. Столешница такого изделия сделана из высокопрочного металлического сплава. Это необходимо для безопасности. В процессе работы по железу могут присутствовать искры.
Помимо этого, использование смазочных материалов может оставить следы на деревянной поверхности. Железное основание не требует особого ухода.
Универсальный стол имеет в своей конструкции металлическую и деревянную столешницу. На чертеже верстака изображено устройство столярной рабочей зоны.
Что входит в конструкцию верстака?
Если изделие изготовляется самостоятельно, то здесь важно продумать каждую мелочь. Дополнительные полки и вместительные подвесные емкости помогут рационально использовать данное изделие
Стандартная модель содержит в себе множество выдвижных ящиков для хранения крупных инструментов
Стандартная модель содержит в себе множество выдвижных ящиков для хранения крупных инструментов.
Самодельный стол может иметь как металлическую, так и деревянную систему хранения. Дополнительный металлический щит позволяет хранить здесь мелкий подвесной инструмент. Теперь ножовки и молотки будут располагаться в одном месте.
Как сделать верстак своими руками?
Предлагаем вашему вниманию подробную инструкцию как сделать верстак. Изготовление столярного стола проходит в несколько этапов. Первым делом, необходимо подготовить все инструменты и материалы.
Для этого понадобятся:
- ножовка;
- шуруповёрт или набор отверток разного диаметра;
- столярный угольник;
- уровень;
- болты;
- гайки;
- саморезы;
- подробный чертеж изделия;
- гаечный ключ.
Из материалов необходимо подготовить:
бруски для опоры. Размер каждого элемента должен составлять 110 х 110 мм
В процессе выбора, необходимо уделить особое внимание состоянию древесины. Здесь не должны присутствовать трещины и сучки; листы фанеры толщиной 30 мм; доски для каркаса. Когда все необходимые предметы подготовлены, можно переходить к рабочему процессу
Он включает в себя следующие этапы:
Когда все необходимые предметы подготовлены, можно переходить к рабочему процессу. Он включает в себя следующие этапы:

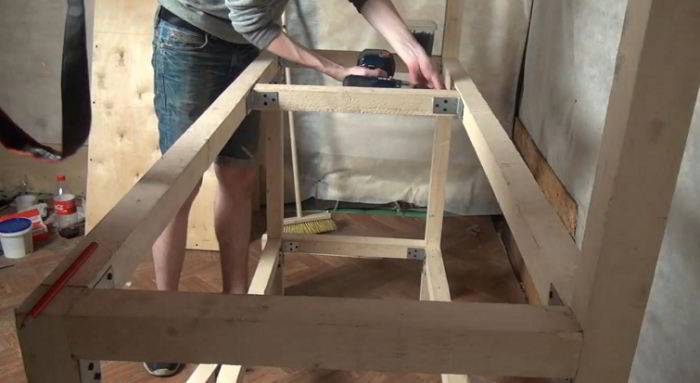

Первоначальным действием будет сооружение нижней рамы, в которой будут располагаться инструменты и слесарный станок. Для этого доски отпиливают до нужного уровня. Далее их соединяют между собой при помощи саморезов. В итоге должна получиться прямоугольная форма.
Посередине устанавливают распорную планку. В дальнейшем она сократит сопротивление готового изделия в ходе рабочего процесса понадобится небольшая деревянная доска.
Опорные ножки стола фиксируют при помощи болтов. Для этого в плоскости рамы делают сквозные отверстия. Для надежности рекомендуется сделать от 6 до 8 ножек по всему периметру.
Для придания жесткости изделию необходимо сделать нижнюю полку. В нижней части каждой ножки отмечают по 25 см. Далее здесь крепят длинные деревянные планки. В дальнейшем на их поверхности зафиксируют ДСП панель. Она будет выступать в качестве основания.
Когда основная часть каркаса выполнена приступают к установке верхней столешницы. Здесь понадобится ножовка. Она удаляет лишние части доски.
Защитить поверхность деревянной столешницы поможет оргалит. Это прочный материал, который предназначен для рабочей зоны.
Увеличить систему хранения, можно при помощи дополнительного металлического щита, который крепят к задней части столярного стола. В опорных досках делают сквозные отверстия. После этого болтами фиксируют металлическое основание. На фото верстака своими руками, запечатлена очередность каждого действия.
Требования безопасности к самодельной конструкции верстака
Любая конструкция должна быть в первую очередь безопасна, а затем функциональна и практична.

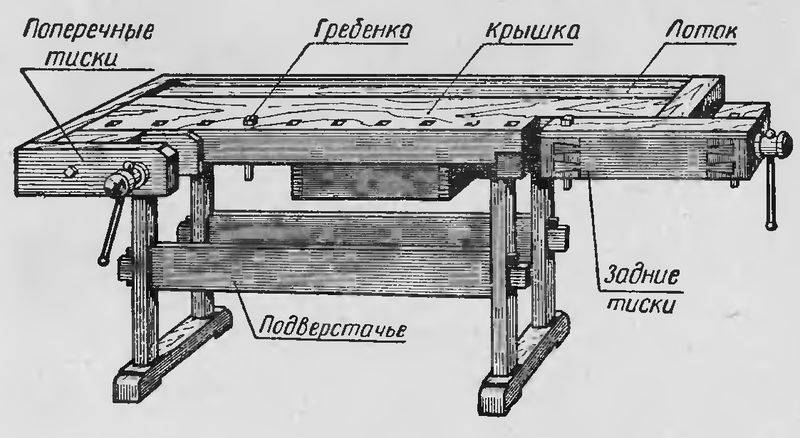

Чертеж верстака для гаражных работ.
Работа на верстаке несет в себе потенциальную опасность, поэтому он должен соответствовать следующим требованиям:
Верстак должен надежно фиксироваться на полу и не шататься в процессе работы.
Стол, оббитый листовой сталью, должен оснащаться с защитной сеткой высотой не менее 1 метра, проходящей по всей длине верстака.
Рабочее место должно проектироваться удобно и эргономично: все под рукой и ничего не мешает рабочему процессу.
Углы столешницы не должны иметь острых кромок.
Клинья в отверстиях должны крепиться прочно, но не так плотно, чтобы не сколоть края. Отверстия выполняются одинакового размера.
Винты хорошо смазаны, дабы обеспечить плавное перемещение ходовых частей верстака. Их делают металлическими, реже деревянными
По окончанию работы их следует немного ослабить и держать в незатянутом положении.
Поверхность столешницы шлифуется, важно добиться гладкости, отсутствия дефектов. Рабочая поверхность должна постоянно чиститься от стружки и масла.
Следите за чистотой пола рядом с верстаком, в противном случае возможны травмы.
На губках тисков должны присутствовать мягкие прокладки, обеспечивающие надежную фиксацию заготовок.
Используя несколько тисков, следует располагать их на расстоянии не меньше одного метра друг от друга.
Необходимо использовать виброгасящие прокладки из резины при работе с электроинструментами.
На верстак не следует ставить горячие вещи, разливать на них воду и ставить возле него отопительные приборы.
При сверлении, распиловке и другой работе, способной повредить поверхность столешницы, следует под обрабатываемую заготовку подкладывать защитную доску.
Правильно сконструированный верстак способен выдержать нагрузку около 200 килограммов.
Важно! Мастер должен помнить и про свою безопасность. Рабочее место должно хорошо освещаться, инструменты исправны, тиски оснащены несработанной насечкой и прочно закреплять детали
Работать следует в специальных защитных очках.
Более расширенные требования к рабочим столам описаны в ГОСТ 20400 и ГОСТ 22046. Верстак должен отвечать всем требованиям безопасности и только после соблюдения всех условий следует приступать к работе.
Каркас стола
Раскроить заготовки следует до начала сварочных работ. При изготовлении каркаса вам не обойтись без помощника. Есть правда народный способ – забить ножки в грунт для фиксации, и затем при помощи угловых струбцин приваривать горизонталь.
Однако покрытие в гаражном кооперативе может быть асфальтовым, да и заносить самодельный верстак в помещение, в одиночку не получится. Подготовленные детали каркаса маркируются малярным скотчем с указанием места (по чертежу) и стороны (верх, низ, лево-право).
СОВЕТ! Окончательную сборку (сварку) разумнее проводить либо в самом гараже, либо в максимальной близости к нему.
Каркас верстака из трубы 50х30х1,5
Заносим каркас в помещение, примеряем по месту. Если задняя стенка (под инструмент) будет единым целым с верстаком – навариваем направляющие.
Привариваем направляющие
Сверху на плоскость предполагаемого стола, по контуру навариваем уголок под укладку основы стола. Данная конструкция предполагает т.н. сэндвичевую конструкцию – доска + стальной лист.
Устанавливаем готовый каркас
ВАЖНО! Все сварные стыки усиливаем уголком или стальной полосой. Можно приварить косынки, кому как сподручнее.. Усиливаем соединение раскосами
Усиливаем соединение раскосами
Главное – усилить все 90° соединения. При этом не забываем про установку выдвижных ящиков. Им ничего не должно мешать при выдвижении.
Верстак без облицовки в сборе
На этом этапе верстак должен занимать окончательное место, поскольку дальше он будет становиться все тяжелее. Изготавливаем ящики. Их размеры абсолютно индивидуальны, все зависит от предполагаемого наполнения.
Делаем внутренние ящики
Крепим направляющие для ящиков. Зачищаем от коррозии и красим конструкцию.
Красим корпус верстака
Набираем столешницу из досок. Напоминать о том, что материал должен быть сухим – нет смысла. Иначе выгнутая пропеллером доска может покоробить даже стальную раму верстака.
Собираем столешницу из досок толщиной 40 мм.
Шлифуем поверхность при помощи УШМ. Доски крепятся к раме снизу, при помощи саморезов.
Шлифуем столешницу с помощью болгарки и лепестковым шлифовальным кругом
Обязательно пропитываем дерево антисептиком и противопожарной пропиткой. Сверху укладываем заранее раскроенный стальной лист, не забыв обработать тыльную сторону антикоррозийным раствором.
Кладем на стол металлический лист S=5 мм
Столешница крепится к доскам шурупами с потайной головкой. Отверстия, понятное дело – зенкуются. Покрываем лицевую сторону листа антикоррозийкой.
ВАЖНО! Не рекомендуется красить стальное зеркало верстака. Иначе краска, которая непременно будет отбиваться с поверхности, обязательно попадет внутрь обрабатываемой детали при ремонте.. Окрашиваем столешницу
Окрашиваем столешницу
Устанавливаем полки. На столешницу крепим необходимое оборудование: тиски, точильный станок и прочее.
Делаем полочки
Крепим вертикальную стенку для размещения инструмента.
Вертикальная стенка для инструмента
Стол готов. На вертикальной стенке постепенно устанавливаем кронштейны и подвесы для различного инструмента.

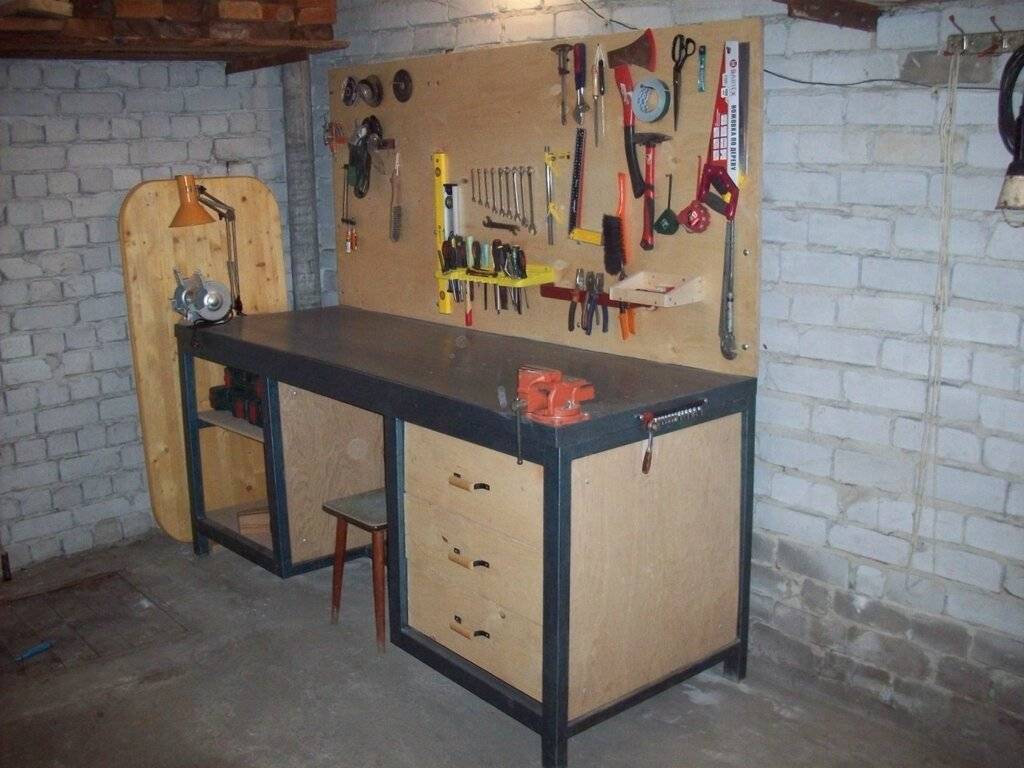

Готовый верстак в гараже собранный своими руками из доступных материалов
Данная конструкция близка к идеалу гаражного верстака, изготовленного своими руками. Компромисс по всем составляющим: изделие прочное, сделано из доступных материалов и занимает немного места.
Как сделать верстак в гараже своими руками из дерева
Процесс создания верстака из дерева делится на несколько основных этапов.
На первом этапе изготавливается каркас конструкции. Для этого из бруса вырезаются четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных поперечных распорок. Можно использовать брус сечением 70х70 мм, если размеры верстака не превышают 2 метров.
На втором этапе изготавливаются балки. Отрезается четыре вертикальные стойки: две с высотой 90 см, две — 150 см, которые должны быть на 60 см выше, так как на них после окончания сборки верстака будет устанавливаться фанерный экран.
Горизонтальные балки тоже должны быть разного размера. Две секции бруса по 150 см для перевязки опорных стоек каркаса в нижней части верстака, а для крепления столешницы – отрезки по 200 см. Из остатков материала нарезаются поперечные распорки 60 см длиной.
Необходимые инструменты и материалы
Некоторые материалы, которые нужны для верстака, могут найтись в гараже, недостающие части всегда можно докупить на строительном рынке или магазине. Материалы:
- уголки стальные 50х50х4 и 40х40х2;
- труба профильная 60х40х2;
- полоса стальная 40х4 мм;
- стальные листы 2200х750х2 мм;
- доски толщиной 50 мм;
- 15-мм фанера и направляющие для ящиков.
Чтобы добавить эстетики, нужно подготовить краску. Преобразователь ржавчины делает металл защищенным от влаги.
Инструменты, которые необходимы для изготовления:
- сварочный аппарат с электродами;
- уровень и рулетка;
- шуруповёрт;
- дрель;
- болгарка;
- электрический лобзик.
Пошаговая инструкция
Деревянный верстак сделать проще, чем металлический. Пошаговая инструкция:
- Нарезаются доски для изготовления нижней рамы, которая будет использоваться под инструменты.
- Соединяется пиломатериал между собой саморезами или металлическими уголками.
- Собирается верхняя рама также, как и рама для инструментов.
- Опорные ноги вырезаются из бруса и фиксируются к каркасу болтовым соединением.
- Для жесткости каркаса в нижней части стола делается полка. В качестве материала можно использовать ДСП или фанеру.
- После сборки каркаса изготавливается столешница из досок 50мм, их нарезают и закрепляют к каркасу.
- Для абсолютной готовности шлифуются все неровности и обрабатывается дерево антисептиком или олифой.
- Финишная отделка состоит в обработке грунтовкой по дереву. После полного высыхания грунтовочного состава, поверхность конструкции покрывают масляной краской в два слоя.
Размеры
Верстак в гараж можно собрать любого размера. Длина определяется работами, которые будут производиться на столе. Обычно длину выбирают около 2 м. Устанавливается стол, как правило, вдоль стены с возможностью достать инструменты, расположенные на полке и тумбочке. Ширину рекомендуется делать не более 60 см. Параметр высоты зависит от роста владельца, стандартное значение — 0,8-1 м.
Подготовительные работы
Прежде чем приступить к изготовлению своего верстака для гаража необходимо определиться с тем, какие размеры будет иметь будущая конструкция.
При оборудовании гаража своими руками важно правильно выбрать место. Лучшим вариантом считается часть гаража с хорошим освещением и электрическими розетками
Важно учитывать учитывать направление освещения.
Длина столешницы должна быть адаптирована для размещения инструментов и крупных деталей. Ширина не должна быть больше 50 – 60 см, для комфортного использования всех частей стола. Необходима возможность крепления дощечки таким образом, чтобы она выступала за край верстака на 200 – 300 мм., если одна сторона будет оборудована для работы с электрическим инструментом.
Рама и ножки
Нарезаются доски для изготовления нижней рамы, которая будет использоваться под инструменты, соединяют материал с помощью саморезов или металлических уголков. Аналогичным образом собирают верхнюю раму.
Из бруса нарезают опорные ножки и фиксируют их к каркасу болтовым соединением. Для этого в раме предварительно сверлят отверстия. Количество ножек от 6 до 8.
Стол в гараж своими руками из дерева
Перед тем как собрать стол для гаража своими руками из дерева нужно изготовить все необходимые для него детали. Краевая часть материала обрезается с помощью электрического лобзика. В качестве материала можно использовать брус из сосны или дуба. Эти породы древесины обладают высокой прочностью. Брус длиной 15 м – оптимальный вариант для большинства столов, сечение подбирается учитывая предполагаемые нагрузки. Для сборки столешницы можно взять обрезную доску толщиной примерно 2-3 см. Доски для столешницы должны иметь гладкую поверхность.
Как сделать стальные тиски для слесарного верстака
Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны. Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать, вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.
Виды верстаков
Материалами для производства верстаков служит дерево, металл или используется их комбинация. Существует несколько видов конструкций, предназначенных для проведения различного рода работ.
Слесарные
Такие сооружения обычно отличаются массивностью. На металлическом каркасе устанавливается толстая (до 5 см) плита из двух листов фанеры или МДФ. Сверху укладывается металлический лист для защиты от агрессивных жидкостей.
В углах столешницы размещаются тиски и другой инструмент. Под столом навешиваются ящики для инструмента и крепежа.
Слесарные верстаки считаются универсальными. На них можно проводить разного рода работы по ремонту и строительству. Например, разбирать двигатель, распиливать и шлифовать материалы, затачивать инструмент и т.д.
Столярные
Для вытачивания и изготовления изделий из древесины необходим верстак, состоящий из твердой столешницы длиной до 3 м, установленной на каркасе из ели или сосны. Профессиональные модели верстаков имеют раздвигающуюся столешницу, позволяющую зажимать заготовки по всей длине.
Столярный верстак с раздвигающейся столешницей
Столярный верстак не так часто устанавливают в гараже, так как обычно он размещается не вдоль стены, а на некотором расстоянии, чтобы была возможность, обрабатывая детали, передвигаться вокруг них.
Столярные работы у верстака
Плотницкие
Верстаки для плотников должны быть габаритными, чтобы была возможность разместить заготовки. Его конструкция — достаточно проста. На массивной, длиной 6 м, деревянной столешнице, размещаются упоры для пиломатериалов. Ящики для хранения инструмента обычно здесь не устанавливаются.
Рабочее место плотника
В гаражах, как правило, черновой обработкой дерева и сборкой габаритных конструкций не занимаются. Да и для художественной резьбы это место — не совсем подходящее.
Электромонтажные
Конструкция под проведение электромонтажных работ изготавливается из металлического каркаса, на котором устанавливается диэлектрическая жаропрочная столешница. Обычно материалами для нее служат пластик или текстолит.
Место работы должно быть оборудовано розетками, хорошо освещаться. Удобно, если оно оснащается полками, на которых можно разместить приборы и инструменты.
Место для работы электромонтажника
В гаражах, как правило, занимаются выполнением слесарных и электромонтажных работ.
Установка перемычек для инструментальных полок верстака
Теперь нужно сделать нижние перемычки верстака, которые будут служить опорой для полок. Для их изготовления я взял профильную трубу размером 20×20 мм. Так же, как и в предыдущих случаях, все перемычки сначала были прихвачены, лишь после этого, швы основательно проварены. Единственная разница в том, что здесь уже не требуется промеров после прихватки. Что касается высоты расположения перемычек под полки, то она выбирается в соответствии с пожеланиями самого мастера. Для меня было удобнее сделать двухуровневые. Слева полка была разделена надвое. Причиной тому было то, что, возможно, справа появятся выдвижные ящики для различных запасных деталей, которые могут пригодиться в работе.
Готовые детали разложены, можно вновь приступать к сварочным работам
Я посчитал нелишним добавить поперечные перемычки между центральной и торцевыми боковинами для усиления жёсткости упора столешницы.
Каркас верстака собран, настала пора сборки панели для инструментов
Пройдя по швам лепестковым кругом, я понял, что в некоторых местах поторопился и пропустил пару швов. Пришлось снова взяться за сварочный держак и исправить допущенные мною оплошности. Но это уже были мелочи. В голове крутились мысли о том, что скоро я начну монтировать самую интересную деталь моего верстака для мастерской – панель для инструментов.
Доработка недоделок – мелкие недочёты при такой работе неизбежны
Металлический верстак в гараж
Вам предлагается классический проект рабочего места, который можно изготовить за пару выходных дней самостоятельно (хотя с помощником сподручней). Разумеется, перед началом работ надо нарисовать чертеж, или хотя бы эскиз. В противном случае можно испортить материал.
В первую очередь, определяемся с эргономикой рабочего места. Высота верстака должна быть такой, чтобы не приходилось гнуть спину, и в тоже время, вставать на цыпочки. Советуем присмотреться к столешнице у жены на кухне.
Если вам комфортна эта высота – смело проектируйте габариты вашей рабочей зоны. Типичный размер стола по вертикали лежит в диапазоне 850-950 мм.
Для изготовления вам понадобятся материалы:
- Уголок стальной 40мм или 50 мм, для окантовки столешницы, длину рассчитаете по чертежу;
- Профтруба 50*30 мм или 60*40. В зависимости от предполагаемых нагрузок. Этот материал пойдет на создание силового каркаса, или станины;
- Фанера или качественная OSB плита. Предназначается для изготовления стенок и ящиков под инструмент;
- Стальной лист 2-3 мм и доска 40-50 мм для столешницы;
- Роликовые направляющие для стола (поверьте, упавший на ноги ящик с гаечными ключами заставит вас забыть об экономии). Поэтому о старых добрых уголках, по которым скользят деревянные коробки, надо забыть;
- Ассортимент винтов, болтов, саморезов по металлу и шурупов по дереву;
- В качестве стены для размещения инструментов отлично подойдет перфорированный металлический лист. Если не хочется вкладывать лишние средства – можно обойтись фанерой 6-8 мм или листом OSB.
Инструменты:
Угловая шлифовальная машинка (болгарка) с набором режущих и зачищающих дисков и щеток; Сварочный аппарат (электродуговой)
ВАЖНО! Для такой ответственной конструкции точечная или газовая сварка не подойдет; Рулетка, уровень, измерительный угол; Мощная электродрель; Шуруповерт.. Смотрите видео: «Надежный верстак для гаража из уголка». Смотрите видео: «Надежный верстак для гаража из уголка»
Смотрите видео: «Надежный верстак для гаража из уголка».
Используемый материал
Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:
Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания. Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента – болгарка, отвертка, электрический лобзик, молоток и т. д
Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится
Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа. В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда
В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.
Таким образом, комбинирование материалов является идеальным решением для изготовления верстака в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.
Подготовительные работы
При оборудовании гаража своими руками очень важно правильно выбрать место, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки
Необходимо учитывать и такой момент, как направление естественного освещения
Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена
Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.
Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.
Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.
Необходимые инструменты и материалы
Чтобы сделать верстак в гараж, потребуются следующие инструменты:
- болгарка, имеющей шлифовальный диск и круг для резки металла;
- уровень;
- шуруповерт;
- дрель;
- сварочный аппарат и электроды;
- рулетка;
- электролобзик для раскроя фанеры.
Материалы:
- уголок толщиной 4 мм;
- стальная полоса толщиной 4 мм;
- стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
- фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
- шурупы;
- анкерные болты;
- труба квадратная толщиной 2 мм;
- стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
- деревянные доски для столешницы толщиной 50 мм;
- направляющие для ящиков стола;
- саморезы по металлу;
- краска по металлу и дереву.
Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.
5 Финальные работы – доводим изделие до полной кондиции
Разрезаем доски на необходимые по длине заготовки. Из них мы создадим поверхность столешницы. Если делаем короткие заготовки, укладываем их поперек стола, если длинные – вдоль. Перед монтажом деревянных деталей наносим на них антисептик. Он защитит столешницу от вредного воздействия насекомых и гниения.
Важно! Перед укладкой досок окрашиваем весь металлический каркас, используя антикоррозионный и атмосферостойкий состав. Тогда на нашей конструкции ржавчина появится нескоро. Краску наносим, не жалея
Краску наносим, не жалея
Особое внимание уделяем сварочным швам. Их окрашиваем максимально качественно
Теперь монтируем доски на поверхность стола. Слишком сильно загонять заготовки в каркас нет нужды. Древесина неизбежно будет усыхать и расширяться в процессе эксплуатации верстака при изменении влажности и температуры. Смонтированную поверхность обрабатываем шлифмашинкой. Привинчиваем саморезами все уложенные доски к каркасу. Поверх деревянной столешницы устанавливаем стальной лист. Рекомендуется зафиксировать его саморезами. Хотя можно и приварить этот элемент к каркасу. Правда, придется действовать очень аккуратно, так как есть вероятность возгорания досок при использовании сварочника.
Остается лишь установить полки и ящики, а внизу стола смонтировать силовой щит. Последний можно оснастить крючками для подвешивания инструмента и расходных материалов. Все. Надежный и долговечный верстак готов. Пользуемся им по назначению.
Основные виды
Несущая конструкция верстака должна выдерживать большие весовые нагрузки
Основным элементом верстака является несущая конструкция, выполненная в виде рамы. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.
Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:
- Металлические элементы — уголок, трубы круглого или прямоугольного сечения, сочетание разных видов;
- Деревянный брус.
Использование металлических деталей требует производства сварных работ или резьбовых соединений. Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов. Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.
Для столешницы можно использовать:
- Листовые материалы — ДСП, фанера, ОСБ, МДФ и т.д. Но стоит учесть, что они недостаточно прочны и требуют установки в 2 слоя, что увеличивает расход материалов;
- Настил из досок. Рекомендуется использовать материал толщиной от 30 мм с оструганной поверхностью. Доски не выдерживают серьёзных механических нагрузок, ударов, неустойчивы к воздействию высоких температур. При этом они удобны для надёжной фиксации каких-либо приспособлений, которые можно прости прибить гвоздями или шурупами, чтобы впоследствии их извлечь и освободить закреплённый предмет. Настил имеет щели, опасные при работах с мелкими деталями, которые способны упасть и затеряться;
- Листовой металл. Полученная поверхность не имеет щелей, что позволяет работать с мелкими деталями. Столешница прочная, надёжная и способна выдерживать значительные нагрузки. Недостатком является склонность к коррозии и способность проводить электроток, в некоторых ситуациях опасная для работающего человека.
Кроме того, существуют различные варианты формы верстака:
- Прямой;
- Угловой;
- С дополнительными элементами — стеллажами, верхним ярусом и т.д.
Угловой верстак
Существует различия и по типу функционала:
Столярный верстак. Обычно делается из дерева, используется для обработки деревянных деталей. Имеет определённые размеры и оборудуется деревянными тисками.
Столярный верстак
Слесарный верстак. Собирается из металла и используется для работ с металлическими деталями.
Слесарный верстак
Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.
Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),
Верстак в гараж из дерева своими руками
Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.
Строим деревянный верстак для сборочных работ
Чтобы построить верстак, нам потребуется:
- Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
- Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
- Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
- Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.
Здесь вы можете узнать секреты изготовления ворот для гаража своими руками
Совет! Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.
В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.
На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.
Отрезаем четыре вертикальные стойки – две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.
Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.
Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.
Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.
Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».
На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов. Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.
