Гильотина для резки металла своими руками: ручная и электромеханическая

Принцип действия

Устройство способно раскраивать металл в продольном и поперечном направлении. Все будет зависеть от типа установленных ножей и их расположения. Совершая поперечный рез, нож совершает 1 движение. При продольном – несколько, которые будут повторяться совместно с поступательными движениями детали. Второй способ раскроя применяется при рулонном резании и при необходимости раскраивания листов с длиной более двух метров.

Острый нож под собственным весом с высокой скоростью опускается на рабочую поверхность. Скорость действительно высока, однако в некоторых случаях ее недостаточно, чтобы разрезать некоторый металл. В подобных ситуациях веса ножа бывает недостаточно, так как высота, с которой он опускается в современных устройствах меньше, чем раньше. Поэтому конструкция станка дополнительно снабжается нижним неподвижным ножом. Благодаря этому установка начинает функционировать как обычная гильотина и ножницы. Бесспорно, подобная схема приводит к усложнению конструкции и увеличению стоимости, однако одновременно увеличивается качество обработки деталей.

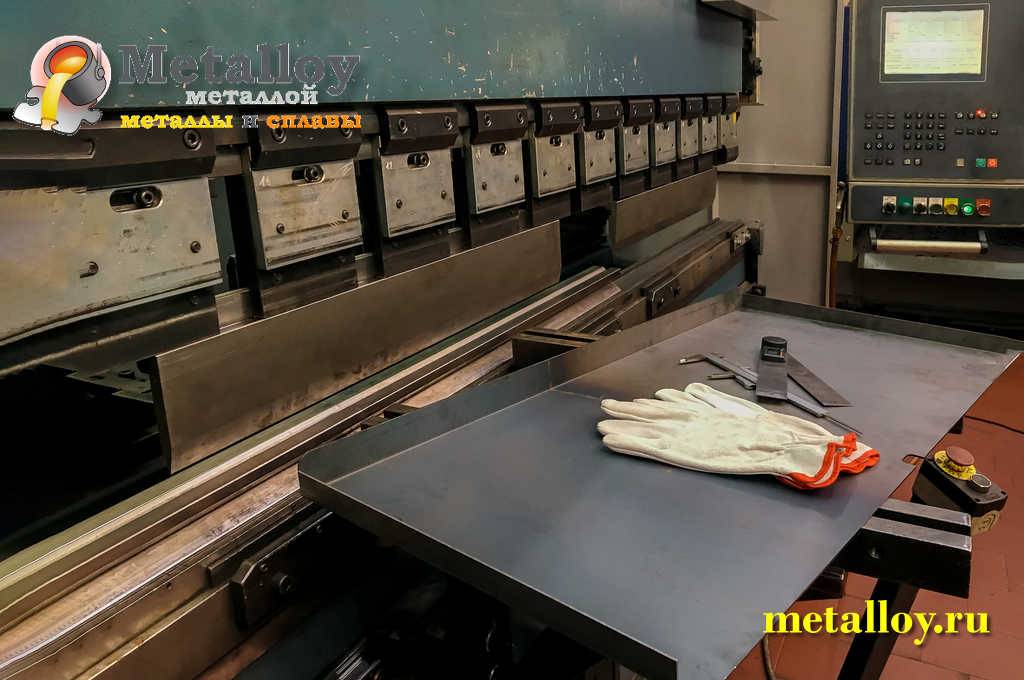

Техника безопасности и особенности эксплуатации

Технологический процесс раскройки металлических заготовок имеет особенности, требует соблюдения правил техники безопасности. Особенности, которые нужно знать начинающему жестянщику:

Проверять качество заточки ножей.
Не подключать оборудование с электроприводом к сети до его проверки.
Выставлять зазор по специальной таблице, зависимо от толщины и вида металла.
Смазывать подвижные элементы моторным маслом.
Не пытаться разрезать заготовки, толщина которых больше допустимых показателей.
Работать в защитных перчатках.
Прочность ножей должна превышать тот же показатель у обрабатываемого материала.

Определить неправильную настройку оборудования, плохую заточку ножей можно по одному видимому признаку. Если есть проблемы с режущей частью, на нижней кромке образуется острый выступ. Чтобы его исправить, необходимо дополнительно обрабатывать кромку инструментами по металлу.

Для безопасной работы нужно покупать оборудование, на котором устанавливаются защитные экраны. Помимо них, сохранить целостность конструкции, режущих кромок, ключевых элементов помогут ограничители глубины хода ножей. Они устанавливаются в подающих элементах, контролируются датчиками.

Механическая гильотина для резки металла используется на предприятиях, в частных мастерских, гаражах. Серийное производство подразумевает использование оборудования с приводами. Это крупногабаритные конструкции, которые могут разрезать заготовки большой толщины. Для мастерских подойдут ручные приспособления. С их помощью можно делать резы на глубину до 3 мм.

Упорная планка

Она необходима для того, чтобы исключить искривление листа в области реза. Поэтому к ней предъявляются 2 требования – прочность и правильность геометрии. Варианты – уголок или швеллер. Обрезать по размеру и закрепить параллельно столешнице несложно.

Противовес с пружиной

Данные элементы схемы придется подбирать экспериментально. Их задача – не только обеспечить возврат рычага в исходное положение после резки металла, но и сбалансировать механизм. В этом случае нагрузка по всей линии распределяется равномерно, и кромки получаются максимально «чистыми».

Автор сознательно не приводит примеры чертежей с точными линейными размерами, так как определиться с необходимыми параметрами гильотины с учетом данных рекомендаций труда не составит. Удачи в сборке установки своими руками!

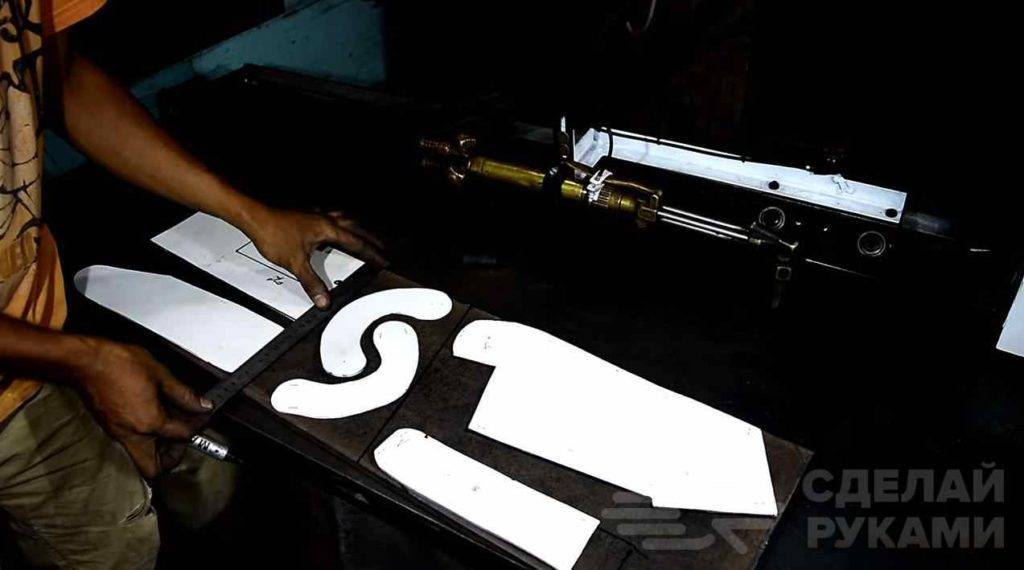

Принцип работы гидравлических гильотинных ножниц

Технологическая операция резки и раскроя листового металла применяется в производственных процессах многих предприятий. Для этого используют самый различный инструмент, от простых ручных ножниц до плазменной резки.

Однако самым эффективным инструментом для резки листового металла толщиной до 60 мм являются гильотинные ножницы.

Резка и раскрой металла на таких механизмах применяется в тех случаях, когда требуется изготовление деталей и заготовок прямолинейной конфигурации.

Это может быть полоса, квадрат, прямоугольник, треугольник, трапеция и другие подобные фигуры.

4 Абразивно-отрезной станок – особенности и применение

Абразивно-отрезной станок используется для раскроя абразивными кругами длинномерного материала на единичные куски-заготовки, а также при срезании излишков проката и распила профилей под углом в ремонтных мастерских и цехах монтажно-заготовительных производственных участков. Это оборудование способно обрабатывать изделия из черных и цветных металлов любого профиля (квадратного, прямоугольного, круглого, швеллера, двутавра и другого) под углом 0–45°.

Конструкция станка позволяет при необходимости подсоединиться к системе пылеотсоса. Некоторые модели абразивно-отрезного оборудования оснащены насосной установкой, предназначенной для охлаждения водой реза заготовки, а также механизмом, снимающем заусенцы с обрабатываемого изделия.

Среди данного типа оборудования наиболее широкое применение получил маятниковый станок СОМ-400. Это абразивно-отрезное оборудование предназначено для раскроя различных профилей из любых металлов под углами 0–45о. Привод режущего инструмента ременной. Устанавливают агрегат только жестко на специально подготовленный фундамент, к которому его крепят анкерными болтами через предусмотренные для этого отверстия в раме.

Базовая модель этого станка (без буквы после указания типа) оснащена электродвигателем мощностью в 2,2 кВт. Масса агрегата – 52 кг. Максимальный диаметр разрезаемого прутка составляет 40 мм.

Помимо базовой модели выпускают и другие СОМы – 400Б, В, Г, Е и И. Они могут отличаться от основного исполнения конструктивно, мощностью двигателя, количеством ремней привода и, соответственно, своими возможностями, габаритами и массой. Так, на 400Б установлен мотор мощностью 4 кВт, а максимальный разрезаемый им диаметр прута составляет 60 мм. Есть также модель 400П – поворотный станок, позволяющий резать изделия под углом –45–+45о.

Порядок действий при самостоятельном изготовлении станка

Собрать качественный станок своими руками получится, только изучив каждый из ключевых элементов по отдельности.

Двигатель

Мощность электродвигателя зависит от того, насколько твердый вид металла будет обрабатываться, как часто будет использоваться самодельная машина. Оптимальный диапазон мощностей – от 1,5 до 3 кВт. Количество оборотов должно быть не менее 2500 за минуту. Нельзя забывать про требуемую силу тока. Для домашней мастерской лучшим вариантом подключения будет общая сеть 220 вольт. Желательно выбирать двигатель с возможности изменения количества оборотов.

Отдельно нужно поговорить про диаметр отрезных дисков. Оптимальные размеры от 300 до 400 мм. Чем больше диск по размеру, тем больше оборотов он требует для качественной обработки. Однако, на любом расходнике указывается максимальное количество вращений за минуту, которые допустимы во время разрезания. Чаще всего максимум находится на показателе 4400 оборотов за минуту.

Привод

Чтобы сделать привод, нужно использовать ременную передачу. Для ее изготовления необходимо найти два шкива, которые будут равны по диаметру. Один шкив закрепить на валу от электродвигателя. Второй устанавливается на приводном валу абразивного диска. Далее вал оснастки закрепляется на двух подшипниках. Двигатель должен быть установлен с тыльной стороны готового маятника. Для этого используются 4 болта. Крепежные элементы должны устанавливаться в прорезях, с помощью которых двигатель можно будет смещать, на 5 сантиметров. Это позволит выбирать оптимальное натяжение ремня. С передвигающимся двигателем на самодельном станке проще менять расходники, ремни.

Консоль маятник

Консоль является ключевой частью оборудования, от сборки которой зависит точность резов. Для основания маятника понадобится две втулки, которые требуется изготовить из металлического квадрата размерами 4х4 см. Их высота не должна превышать 10 см. В стойках нужно проделать отверстия, которые нужно для закрепления вала-втулки. Далее к нему приваривается коромысло. Устанавливается поверхность для закрепления электродвигателя. Рычаг для опускания диска к заготовке высчитывается зависимо от желания человека.

Рабочий стол

Принципы изготовления рабочего стола:

Сделать разрез, через которые будет проходить диск во время разрезания металлических заготовок.
Размеры выбираются зависимо от того, какой ход у маятника, диаметра оснастки.
Дополнительно можно соорудить механизм протяжки.
Установить боковой прижим, чтобы можно было зажимать заготовки во время разрезания.

Оптимальная толщина листа металла под рабочий стол — около 4 мм.

Самодельный рабочий стол

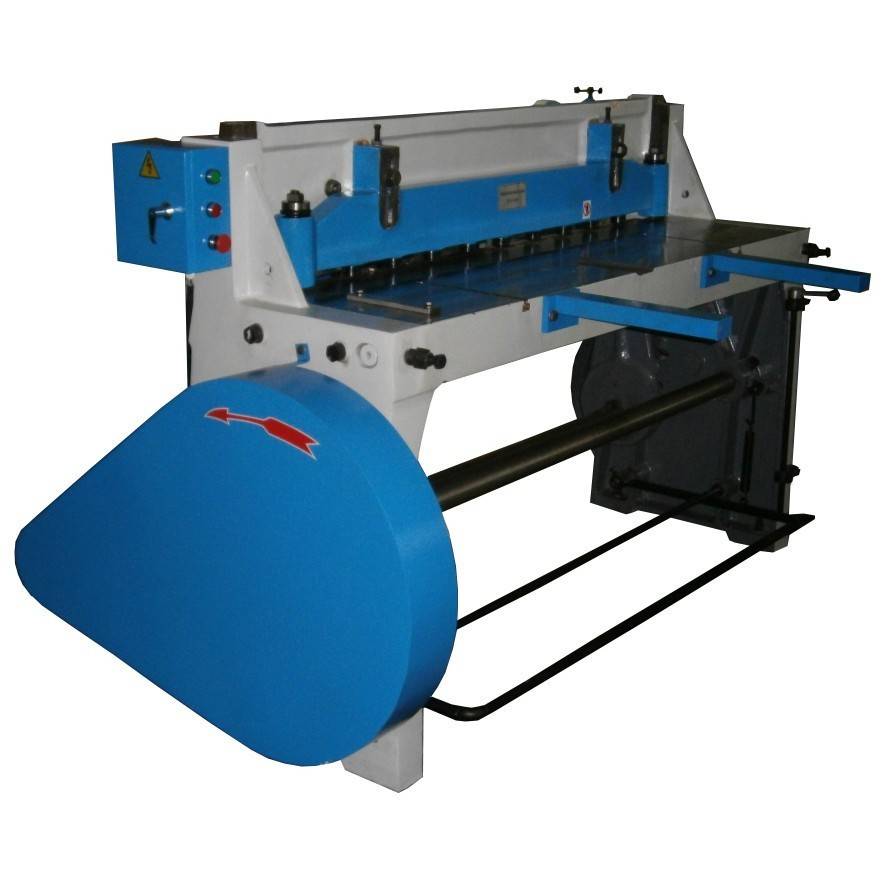

Гильотинные ножницы

* без удлинителей стола и бокового упора Управление работой ножниц осуществляется с пульта и педали. Электрическая схема обеспечивает работу ножниц на одиночных и автоматических ходах. Ножницы оснащены системой УЦИ. Смазка ос…

Ножницы гильотинные механические НГ 16 предназначены для резания листового материала, профильного материала типа уголка и прутка. Резка гильотиной НГ 16 производится как по разметке, так и с помощью заднего упора. Могут быть…

Гильотинные ножницы НГ20М предназначены для прямой продольной и поперечной резки листового металла толщиной не более 20 мм и шириной 2000 мм, с s ≤ 50 кГс/мм². Управление ножницами осуществляется кнопками, расположенными на…

Ножницы гильотинные, предназначены для прямолинейной резки листового и полосового материалов. Гильотина НА3222 используются в заготовительных цехах предприятий машиностроения, судостроения и других отраслей промышленности. На…

* без удлинителей стола и бокового упора Управление работой ножниц осуществляется с пульта и педали. Электрическая схема обеспечивает работу ножниц на одиночных и автоматических ходах. Смазка основных механизмов комбинированн…

ООО СК «Станкоснаб» специализируется на производстве и реализации современных устройств для резки листового металла высокого качества. В каталоге в широком ассортименте представлено такое оборудование, как гильотинные ножницы.

Они используются для раскройки металла или другого материала шириной от 1,25 м и толщиной 0,4-40 мм.

По сравнению с дорогостоящими плазменными станками для раскройки металла, гильотинные ножницы обеспечивают более качественное выполнение работ и большую производительность. Некоторые модели оборудования оснащаются системами ЧПУ или контроллерами, что обеспечивает снижение затрат на производство.

Сферы применения и виды гильотинных ножниц

Данное оборудование используется в разнообразных производственных отраслях. Гильотинные ножницы применяются для резки металла как на небольших, так и на крупных предприятиях. Широкую востребованность таких станков обеспечивают простота управления, точное выполнение среза без зазубрин и заусениц.

В зависимости от типа механизма выделяют следующие виды гильотин:

ручные с педалью. Простое оборудование, используемое на предприятиях, не требующих производства большого количества продукции;
гидравлические. Используются для работы с материалами большой толщины;
механические. Характеризуются повышенной надежностью, а также отменной прочностью;
пневматические. Рабочая часть оборудования приводится в движение за счет подачи сжатого воздуха;
автоматические с ЧПУ. Применяются для увеличения объема производства и уменьшения затрат.

прижимом для листовых материалов;
светильником для обеспечения лучшей видимости линии среза;
специальным механизмом для регулирования длины реза;
защитными решетками и кожухами для обеспечения наилучшей безопасности;
защитными кожухами и решетками, гарантирующими безопасность эксплуатации.

Проконсультироваться со специалистом, задать интересующий вас вопрос или уточнить цены на оборудование вы можете по телефонам, указанным на сайте. Покупайте станки высокого качества по оптимальной цене!

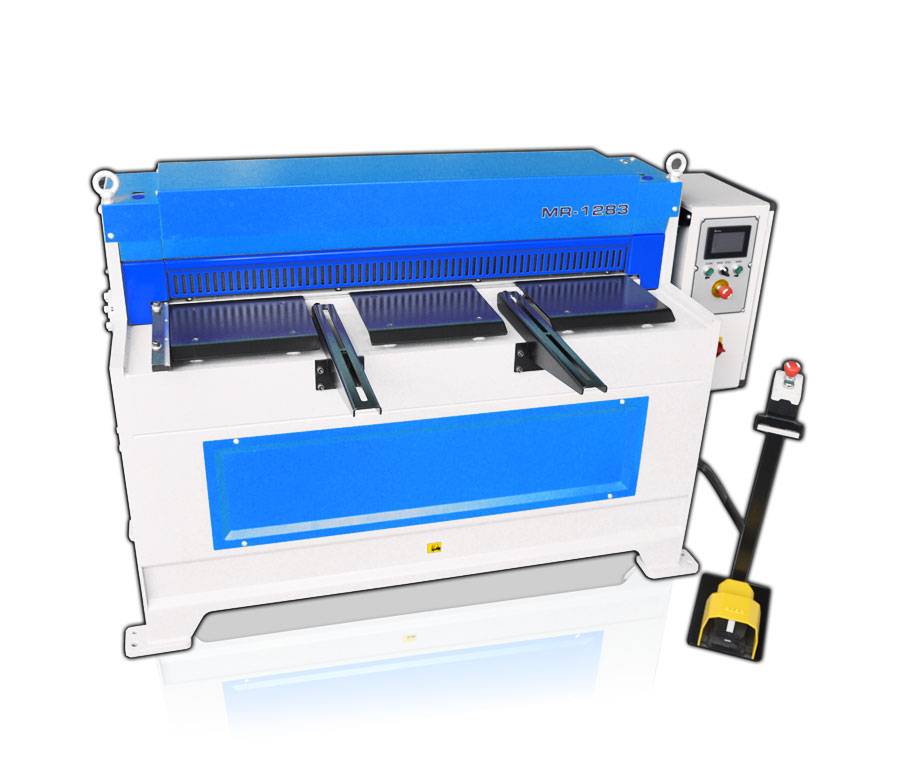

Гильотинные ножницы для резки металла

Компания Станкоснаб производит и продаёт гильотинные ножницы — станки для резки листового металла. Гильотина по металлу — это высокая производительность и точность реза. Длительный ресурс, быстрая окупаемость, возможность интеграции в цеховое оборудование.

Гильотинные ножницы для резки листового металла

В каталоге на сайте представлены ножницы гильотинные механические, гидравлические гильотины серии «НГ», пневматические гильотины для резки металла и неметаллических плоских материалов:

для продольного и поперечного реза с рабочей шириной от 2000 до 5000 мм;
мощностью от 6,3 до 45 кВт с кнопочно-педальным управлением или ЧПУ;
для резки листовых, рулонных или профилированных заготовок толщиной 4-32 мм;
с ручной или автоматизированной подачей.

Установим и настроим. При необходимости укомплектуем удлинителем стола, дополнительными боковыми упорами, запасными ножами.

Выбираете, где купить гильотинные ножницы — цена вас устроит. Станкоснаб работает без посредников. Оптимальная комплектация, гарантийное обслуживание и полный комплект бухгалтерских документов.

Затрудняетесь в подборе транспорта — поможем с перевозкой. Предложим выгодный лизинг, чтобы деньги остались в обороте.

Что можно резать самодельной гильотиной?

Самодельные гильотинные ножницы способны функционировать как полноценное заводское оборудование. Это убеждение доказали многие домашние мастера, создавшие подобный станок в домашних условиях.

Наиболее распространенными модификациями являются устройства, имеющие прямое движение ножа и с изменением угла. В первом случае нож двигается в вертикальном положении и обеспечивает точную резку металлических изделий. Вторая модификация способна разрезать не только листовой металл, но и пруты арматуры и большие металлические уголки.

Самодельная гильотина имеет некоторые ограничения по габаритам. Это объясняется просто. Промышленное оборудование обладает различными типами привода (гидравлическим, пневматическим, электрическим). В самодельном устройстве привод выглядит как механический рычаг или педальный механизм. Приложенное же мастером усилие напрямую влияет на толщину разрезаемого материала.

Гильотина для резки металла, собранная собственными силами, может быть оборудована электромеханическим приводом. Гидравлику или пневматику на привод установить достаточно сложно.

Самодельная гильотина способна разрезать:

Сталь листовая – черная и оцинкованная толщиной до 1,5 миллиметров;
Сталь нержавеющая до 0,6 миллиметров;
Алюминий;
Пластмассу;
Картон.

При конструировании оборудовании желательно учитывать планируемый к резке материал.

Конструкция, принцип действия, дополнительные устройства

По типу привода гильотины бывают гидравлические, электромеханические и ручные (используются для резки металла малой толщины). Наиболее мощные установки имеют электропривод и применяются в серийном производстве на крупных предприятиях. Управляют станками с помощью контроллера или системы ЧПУ. Качество реза в обоих случаях отличное, но числовое программное управление дает большую функциональность.

Подразделяются гильотинные ножницы и по типу реза: прямой и поворотный. То есть конструкционно ножи расположены параллельно, либо наклонно. В обоих случаях рез осуществляется по линии их смыкания. Причем, рассечение происходит настолько точно и качественно, что на краях не остается заусенцев. Не страдают даже краска и полимерное покрытие, если они нанесены на лист.

Сам процесс реза происходит следующим образом. Через привод движение передается на маховик. Далее – на две пары зубчатых колес и затем – на кривошипный вал. Он с помощью двух шатунов приводит в действие систему ножей. Нижний неподвижен, а верхний нож движется возвратно-поступательно. При этом поперечный рез осуществляется за один ход ножа, а продольный (если длина свыше 2000 мм) рядом повторных движений.

Предлагаем ознакомиться Полы в квартире: разновидности полов для квартиры, их особенности и характеристики, а так же устройство пола в квартире своими руками Эти конструкционные особенности обеспечивают высокую производительность станков, надежность и высокий уровень виброустойчивости.

Некоторые модели гидравлики для повышения эффективности металлообработки оснащают системой ЧПУ с цветным сенсорным дисплеем, угловым упором 0 – 180 градусов, специальным механизмом, поддерживающим листовые материалы и заготовки, системой воздушного охлаждения рабочей жидкости многим другим. Наличие дополнительных опций существенно расширяет функционал гидравлических гильотинных ножниц.

«Ножевая» балка в этих устройствах приводится в действие специальными гидроцилиндрами. Для обеспечения безопасности производственных процессов станки комплектуются защитным лазерным или световым экраном. При необходимости возможно использовать устройство для регулировки угла наклона ножа. Если эксплуатация гидравлических гильотин будет происходить в холодных цехах, следует рассмотреть вариант применения системы подогрева масла.

Производство металлообрабатывающего оборудования долгие годы является специализацией Кувандыкского . Выпускаемая продукция этого предприятия получила широкое распространение и признание, как среди отечественных производственников, так и далеко за пределами РФ.

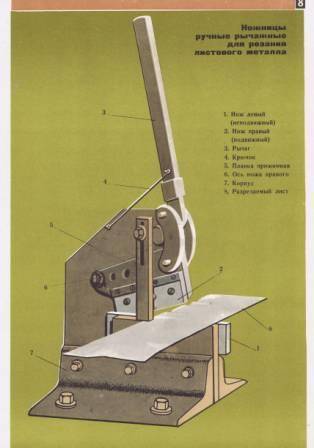

Работа наиболее простых ножниц по металлу

Принцип резки гильотинными (листовыми) ножницами заключается в том, что ножевая балка устройства, к которой прикреплена подвижная часть инструмента, по рабочему торцу должна иметь угол в 1,5…3°, вследствие чего резка металла происходит неодновременно по всей ширине. Это снижает усилие резки, но требует приёма, который бы компенсировал сдвиг листового металла (жести, плотного картона и пр.) при резке. Таким образом, потребуется надёжный прижим.

Основные узлы сабельной гильотины

Для привода самодельной гильотины можно применить электродвигатель небольшой мощности, поскольку энергоёмкость процесса невелика. Но по результатам расчёта максимального усилия резки часто достаточно и ручного привода, например, рычажного типа (в самодельных устройствах часто предлагается именно он). Потребуется также надёжное направление подвижных деталей в процессе резки, а также жёсткая опорная поверхность станины. В таком случае детали самодельной гильотины и само изделие не будут упруго деформироваться.

В чертежах обычно указываются пределы толщины и ширины листового металла, либо жести, на которые рассчитано устройство. Если же весь процесс получения листовых ножниц своими руками проводится самостоятельно, то проектирование начинают с уточнения силовых характеристик резки и выбора схемы механизма.

Исходными данными для выбора конструкции являются:

вид материала, с которым будут производиться операции;
предельные габариты листа по толщине, длине и ширине;
точность разделения;
предельные габаритные размеры ножниц;
тип привода.

Что можно резать самодельной гильотиной?

Самодельная гильотина способна разрезать:

Сталь листовая – черная и оцинкованная толщиной до 1,5 миллиметров;
Сталь нержавеющая до 0,6 миллиметров;
Алюминий;
Пластмассу;
Картон.

При конструировании оборудовании желательно учитывать планируемый к резке материал.

Подготовка ножниц кривошипных Н3121 к работе и порядок работы

Требования, изложенные ниже, обязательны при пуске ножниц после монтажа, а также после ремонта или длительного перерыва в эксплуатации.

Заземлить ножницы Н3121, подключить ее к электросети, проверив соответствие напряжения сети и электрооборудования ножниц.
Выполнить указания, изложенные в разделе Смазка.
Проверить затяжку всех болтов и их стопорение.
Включить вводный автомат. При этом должна загореться сигнальная лампа «Напряжение подано». Если сигнальная лампа не загорелась, необходимо проверить напряжение в сети, согласно правилам технической эксплуатации, ибо отсутствие сигнала еще не свидетельствует об отсутствии напряжения.
Включить электродвигатель привода нажатием кнопки «Пуск» и разогнать маховик. Проверить направление вращения большой шестерни, сидящей на конце эксцентрикового вала со стороны муфты включения. Шестерня должна вращаться по часовой стрелке, если смотреть на нее со стороны муфты. Вращение в обратную сторону не допускается.
Обкатать ножницы Н3121 в течение двух часов, из них один час на одиночных ходах и один час на автоматических. При этом проверить взаимодействие всех узлов и деталей ножниц.

Самодельный станок для резки бумаги

Сегодня почти у каждого дома есть принтеры, лазерные или струйные.

Иногда приходится распечатывать фотографии, карточки и т.п. на бумаге большего формата.

После нужно будет ровно обрезать бумагу, точно по нужному размеру.

Для этого не обязательно покупать станок, его можно сделать своими руками.

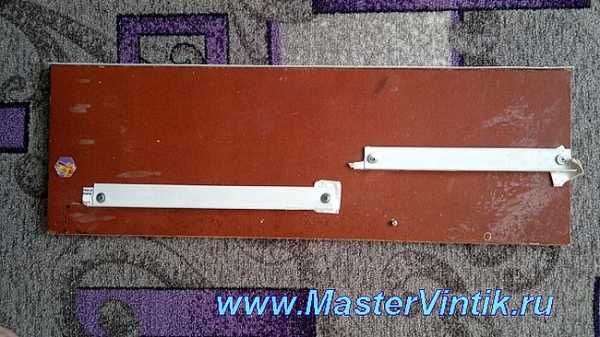

Изготовить простой станочек для резки формата А4 на А5 и А6 по фотографиям, я думаю не вызовет затруднений.

Для этого нам понадобятся:

ДСП 20*180*540.
Уголок ПВХ 20*20.

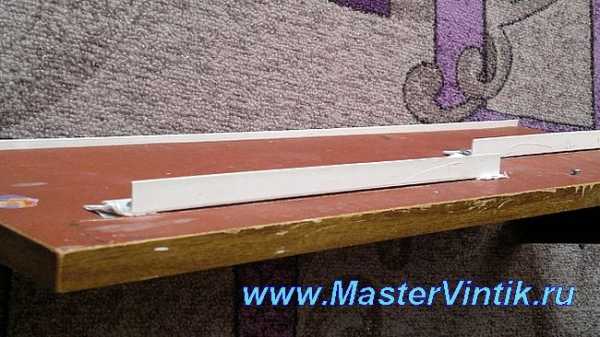

Главное — точно установить направляющие. Под их концы ставятся прокладки толщиной 4-х листов бумаги.

С помощью такого приспособления можно легко и ровно отрезать нужный размер бумаги.

Возможные неисправности телевизоров Erisson, ERC

В статье, ниже представлены возможные неисправности телевизора Erisson, причины поломки, неисправные элементы, а также способы устранения и секреты ремонта.

Схемы телевизоров ERISSON, ERC можно бесплатно скачать во вкладке: схемы телевизоров.

Подробнее…

Устройство и виды газовых котлов

Виды газовых котлов

Промышленностью выпускаются одноконтурные и двухконтурные газовые котлы. Одноконтурные — обеспечивают только отопление. Двухконтурные котлы кроме отопления обеспечивают ещё и горячее водоснабжение дома. Двухконтурные котлы также подразделяются на котлы с бойлером и на котлы с проточной подачей теплой воды.

Подробнее…

Электрохимическая защита кузова от коррозии. Андрей Космос

Как защитить кузов своего автомобиля от коррозии не переплачивая автомеханику.

Так как я заядлый автомобилист, меня интересует все что связанно с машинами. Перед каждым авто владельцем стоит задача защиты кузова автомобиля от коррозии. О таком оригинальном способе я читал и раньше, еще в начале прошлого века его использовали при защите корпусов кораблей. Но с коммерческим применением такой чудо технологии я столкнулся впервые. Читая рекламу в газетах я наткнулся на рекламу «Электрохимическая защита кузова автомобиля от коррозии», прочитав краткую статью я решил узнать поподробней в самом автосервисе. Подробнее…

3 Виды гильотинных ножниц по металлу

В зависимости от толщины, размеров и свойств разрезаемого материала, интенсивности эксплуатации станка в ряде случае достаточно использовать ножницы гильотинные ручные, а в других – требуется установка гидравлического или электромеханического оборудования. На сегодняшний день производители предлагают большой ассортимент разнообразных моделей станков с различными опциями.

Самые мощные установки оснащены электроприводом и используются на крупных предприятиях в серийном производстве. Управление таким оборудованием осуществляют с помощью системы ЧПУ или контроллера. Качество резки отличное в обоих случаях, но гильотинные ножницы с ЧПУ позволяют полностью автоматизировать рабочий процесс и более функциональны. Цена на станки по металлу, соответственно, также варьируется в очень широких пределах. Но по принципу работы на сегодняшний день выделяют 5 типов данных установок:

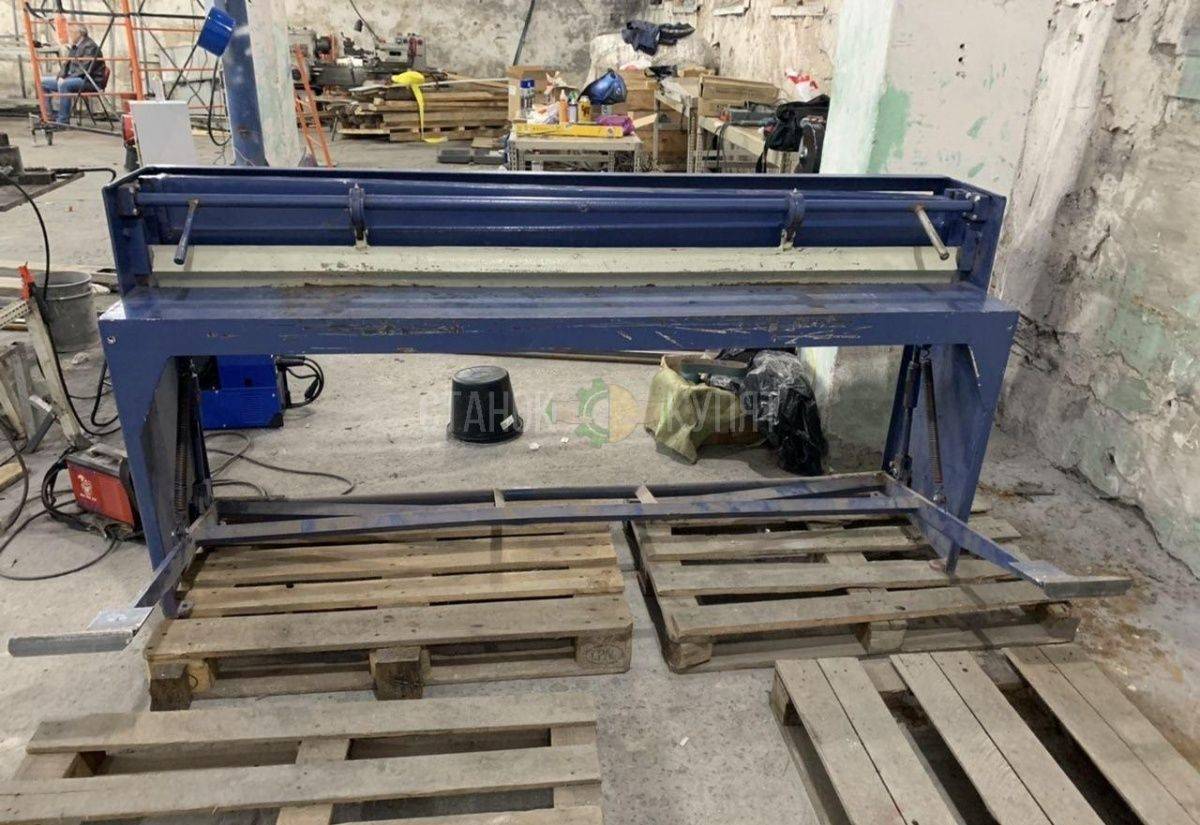

Гильотинные ручные ножницы по металлу – простейшее оборудование, которое применяется в производстве наиболее широко. Станок разрезает тонкие металлические листы, оргстекло, пластмассу, плотный картон и резину. Так как для функционирования этого оборудования электроэнергия не нужна, то подведение дополнительных коммуникаций не требуется, и его можно разместить в любом помещении. Благодаря этому, стоимость производственных процессов гораздо меньше, чем при использовании других типов гильотинных установок. Работу станка обеспечивает механизм рычажно-пружинного действия.
Гидравлические ножницы – используют преимущественно на средних и крупных предприятиях. Их отличает высокая точность разреза, а также возможность обработки металла различной толщины. Нож приводится в действие гидравлическим приводом. Фиксация листа производится по всей длине разрезания прижимными гидравлическими цилиндрами, а регулировка зазора между верхним и нижним режущими ножами осуществляется механическим способом. Высокая точность реза достигается за счет высокоточной линейки и большой массы конструкции станка.
Ножницы пневматические – принцип действия этого оборудования идентичен принципу гидравлических установок, но в них используется сжатый воздух, а не рабочая жидкость. Высокую точность резки обеспечивает задняя встроенная линейка. Работа механизма, основанная на давлении сжатого воздуха, позволяет обрабатывать заготовки большой толщины.
Механические станки – это оборудование зарекомендовало себя как качественное и надежное, способное выполнять поставленные задачи. В то же время, они характеризуются низким уровнем электропотребления. Нож приводится в действие посредством карданного вала, получающего крутящий момент от электрического двигателя через промежуточную муфту.
Электромеханическая гильотина – этот вид является самым продуктивным, потому что отличается значительным КПД и большой точностью разрезания, высчитываемого в микронах встроенным компьютером.

Существуют также комбинированные модели станков. Наиболее распространенная и популярная модель – пневматические ножницы НА3214 с наклонным ножом. Они надежны, просты в эксплуатации и ремонте. Предназначены для высокоточного разрезания листовых материалов с предельными характеристиками:

прочность до 50 кгс/мм2 (500 МПа);
ширина до 1,6 м;
толщина до 2,5 мм.

Приводятся в действие кривошипным механизмом, лист фиксируется пневматическими цилиндрами. Задний упор имеет ручной привод, зазор между верхним и нижним режущими ножами настраивается вручную. В отличие от гидравлических ножниц, их возможно эксплуатировать при низких температурах, а благодаря отсутствию подтеков масла рабочая зона станка всегда чистая.

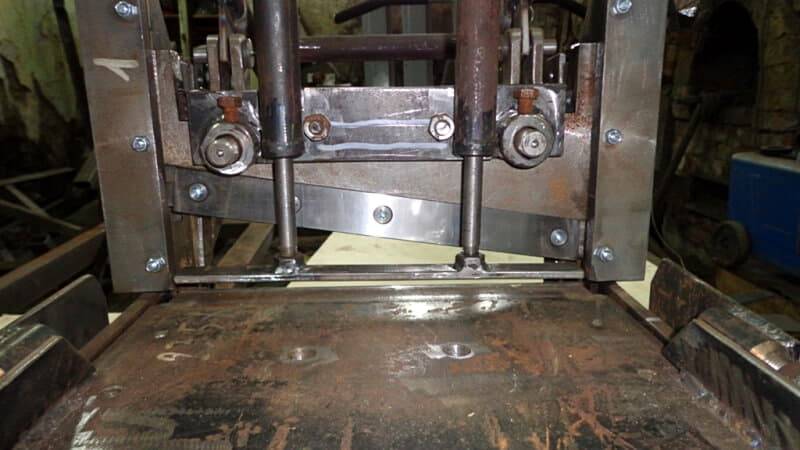

Как сделать гильотину для резки металла своими руками?

Принцип действия
