Дровокол винтовой

Что это такое?

Дровоколы на даче или в частном доме решают довольно большую проблему. Ни для кого не секрет, что рубить дрова – это очень тяжелый, изматывающий физический труд, который к тому же отнимает довольно много времени. Именно поэтому все больше жителей пригородных и сельских домов приобретают дровоколы или делают их самостоятельно, используя различные детали и узлы от старой бытовой техники и ненужных станков.

На сегодняшний день промышленность предлагает две базовые разновидности этих инструментов. Это колун и конусный дровокол – они различаются особенностями рабочей детали. В первом варианте он представлен острой, расположенной горизонтально или вертикально пластиной, которая под действием толкателя надвигает и буквально разрезает чурку. Этот колун носит название реечного.

В конусном варианте рабочая поверхность представляет собой специальную винтовую резьбу. Вращаясь, такой конус врезается в бревно по принципу шурупа и попросту раскалывает его на 2-4 части.

Конусный дровокол характеризуется самыми высокими технико-эксплуатационными качествами, исключительной функциональностью и легкостью использования.

Обычно агрегат для заготовки дров в винтовом дровоколе имеет довольно компактные размеры, и при возникновении необходимости его всегда можно переместить из одного места в другое.

Отличительной чертой конусного дровокола является его по-настоящему существенный рабочий ресурс. При производстве такого садового инвентаря используют исключительно крепкие и износостойкие материалы, благодаря чему он с легкостью выдерживает даже самые повышенные нагрузки.

Это интересно: Напольная плитка в кухне

Особенности оборудования

Если в недавнем прошлом большинство из нас по старинке раскалывали дрова вручную топором, то сегодня для этой работы используются универсальные механизированные дровоколы. Качественно изготовленное оборудование будет отличаться производительностью и безопасностью. Изготовив такое оборудование самостоятельно, можно будет сэкономить несколько десятков тысяч рублей, которые дачник или владелец частного дома заплатил бы за покупные дровоколы.

В настоящее время в продаже можно найти многочисленные разновидности гидравлических ручных дровоколов и станков, привод которых осуществляется от электромотора. Принцип действия подобного оборудования чрезвычайно прост. Мотор отвечает за вращение рабочей головки или специальных ножей, которые оказывают давление на поленья, раскалывая чушки на дрова.

Принято разделять дровоколы по следующим признакам:

  • По способу укладки бревен различают вертикальные и горизонтальные конструкции.
  • В зависимости от размеров используемых дров принято разделять оборудование на бытовое и промышленное.
  • По типу привода станки могут различаться на гидравлические и электрические с мощностью около 2,5 кВт.

Выбор тех или иных типов дровоколов будет напрямую зависеть от объема работы, параметров рассказываемых дров, а также ряда других показателей, которые непосредственно влияют на тип и производительность всей установки. Для бытового использования на даче можно выбирать не только модели с электроприводом, но и простейшие гидравлические варианты.

Самостоятельное изготовление дровокола с винтовым конусом

Вначале необходимо заготовить основные детали станка. В качестве привода достаточно применить электродвигатель от старой стиральной машины. Для изготовления редуктора для дровокола подойдут детали от той же стиральной машины. Большой шкив от барабана, а малый остаётся на двигателе. И ремень подойдёт от того же агрегата. Это уже половина станка.

За время изготовления заказных деталей можно смастерить верстак для сборки на нем основных деталей в единое целое. С помощью сварочного аппарата изготавливается каркас станины со столом из профильной трубы ли стального уголка с утолщёнными полками. Чертёж можно скопировать из интернета или разработать самому. Отверстия для крепежа агрегатов просверливаются по наличию образца или по снятому заранее шаблону.

В окончание процесса все детали поэтапно собираются в единое целое с соблюдением очерёдности:

  • сначала устанавливается вал с подшипниками на верхней площадке,
  • затем прикручивается электрический двигатель,
  • следующим шагом устанавливаются шкивы, большой и малый,
  • надевается ремень,
  • производится контрольный запуск системы для проверки слаженной работы всех агрегатов,
  • в случае необходимости производится корректировка и центровка установочных параметров,
  • завершающим этапом следует установка винтового конуса на основной вал,
  • следует окончательная проверка работоспособности станка для рубки дров с применением древесного чурбака.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации

Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

  • мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
  • для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
  • частота вращения конусного винта — не более 500 об/мин;
  • станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
  • вал конуса устанавливается на подшипниковых опорах;
  • конус должен иметь упорную резьбу;
  • при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
  • во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

ИзображениеЭтапы работ
Выбор чертежа.
Подготовка необходимых материалов.
Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы.
Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: тепловое реле, защитную муфту.
Колун следует выбирать четырехрезцовый.

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Watch this video on YouTube

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

Устройство гидравлической модели

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Принципиальная схема гидравлического агрегата

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Основные узлы агрегата

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Watch this video on YouTube

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно  купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

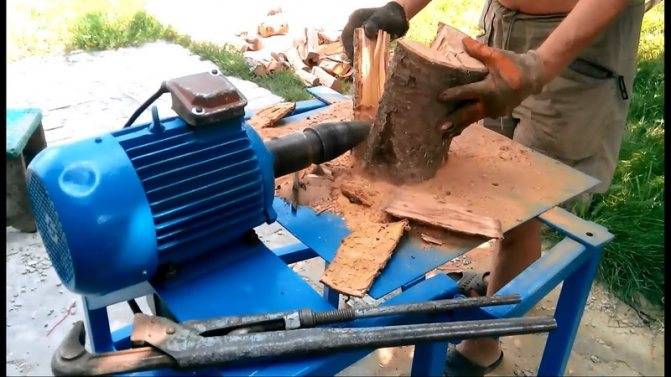

Так работает самодельный агрегат

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

  • насадку нельзя напрямую монтировать к мотору;
  • если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
  • ременная и цепная передачи защищаются специальным кожухом;
  • минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Самодельная винтовая модель

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Устройство простой самодельной установки

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Двигатель от стиральной машины отлично подходит для сооружения дровокола

Watch this video on YouTube

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

  • конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
  • вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
  • шкивы или звёздочки;
  • приводной ремень или цепь от автомобильной либо мотоциклетной техники;
  • подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
  • стальные профильные трубы или уголки для станины;
  • металлический лист толщиной не менее 4 мм для рабочего стола;
  • электродвигатель;
  • проводка;
  • выключатель или магнитный пускатель;
  • УЗО;
  • болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

  • сварочный аппарат;
  • электрическая дрель с набором свёрл;
  • болгарка;
  • молоток;
  • набор гаечных ключей;
  • рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ

Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины

Постройка металлической конструкции

Чтобы устройство получилось более дешёвым, желательно использовать подручный материал. Для строительства каркаса прекрасно подойдёт любой железный уголок либо швеллер. Вначале из них необходимо болгаркой отрезать четыре ноги. Они получатся наиболее устойчивыми, если использовать старые водопроводные трубы. Чем больше будет диаметр, тем прочнее и надёжнее окажется станок. Высота его должна получиться не очень низкой, но и не слишком большой. В противном случае трудно будет работать, потому что спина быстро начнёт уставать. Оптимальный размер обычно составляет на 5−10 сантиметров ниже пояса.

Далее предстоит сделать ещё четыре отрезка из уголка или швеллера. Они пойдут на строительство верхней части стола. Каждую заготовку поочерёдно сваркой соединяют на трубы так, чтобы получился каркас в виде стола. После этого наверх кладут металлический лист и отчерчивают мелом по периметру. Лишние края ровно обрезают болгаркой и с помощью сварочного аппарата закрепляют всё на прихватки. Затем ниже к ногам приваривают ещё четыре перекладины и закрывают железом. Получится нижняя полка, на которой будет располагаться мотор.

Монтаж электродвигателя

При разделке больших чурок дровокол-морковка испытывает значительные нагрузки. Зачастую изобретатели используют мотор от старой стиральной машины. Но этот вариант не всегда оправдывает себя. Когда требуется расчленить крепкую чурку с сучками, то маломощный двигатель не справляется с задачей и просто останавливается. Поэтому лучше сразу найти хороший и мощный электромотор, который применяется на станках в серьёзных производствах.

И только после этого наверх устанавливают электродвигатель. Потом его выравнивают, размечают отверстия, сверлят и закрепляют болтами. По окончании к валу прикручивают шкив и подключают кабель.

Сборка и установка морковки

Если устройство винтового колуна было полностью куплено в магазине, то установить его не составит труда. Для этого агрегат помещают на стол и отмечают точки крепления. Затем там сверлят отверстия, вставляют болты и накрепко их затягивают. Зачастую не все могут осуществить дорогую покупку. В этом случае можно попробовать сделать конусное устройство значительно дешевле своими руками. Но за морковку для колки дров с валом заплатить всё-таки придётся. Так как изготовить эти детали самостоятельно без токарного станка практически невозможно.

Когда токарь выточит конус для дровокола, потребуется найти подходящие подшипники в соответствии с диаметром вала морковки. А также отыскать небольшую трубу, чтобы туда плотно входили их наружные обоймы. Затем взять и постараться аккуратно собрать все детали в единую конструкцию и сзади на вал поставить шкив.

Каких размеров должны быть дровоколы

Узлы и детали дровоколов можно располагать в произвольном порядке, не копируя все досконально со схем. Строгих ограничений нет. Соблюдаются лишь основные принципы крепления деталей. При этом немаловажным является и то, насколько удобно эксплуатировать дровокол

Этому фактору нужно уделить особое внимание во избежание несчастных случаев. Поэтому нужно подобрать подходящую высоту дровокола в соответствии с ростом человека

Конечно, можно выполнить дровокол в рекомендованных параметрах длиной 80-90 см, шириной 40-50 см и высотой 60-70 см. Однако лучше всего собирать дровокол индивидуально.

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

  • конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
  • вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
  • шкивы или звёздочки;
  • приводной ремень или цепь от автомобильной либо мотоциклетной техники;
  • подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
  • стальные профильные трубы или уголки для станины;
  • металлический лист толщиной не менее 4 мм для рабочего стола;
  • электродвигатель;
  • проводка;
  • выключатель или магнитный пускатель;
  • УЗО;
  • болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

  • сварочный аппарат;
  • электрическая дрель с набором свёрл;
  • болгарка;
  • молоток;
  • набор гаечных ключей;
  • рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ

Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины

Сборка винтового колуна

Основа всей конструкции — это станина. Именно к ней в дальнейшем крепится электромотор, блок вала и всё остальное. Поскольку сам я использовал стол для циркулярки, тем, у кого нет такой возможности, я рекомендую:

  • Сварить раму из металлических угольников или труб.
  • На верхнюю часть рамы установить металлический лист. Прорезать в нём квадратное окошко для большого шкива и приводного ремня.
  • В нижней части полученной рамы (под металлическим листом) необходимо установить электромотор, надёжно зафиксировать его болтами.
  • На вал электродвигателя нужно надеть малый шкив.
  • На следующем этапе необходимо организовать блок ведущего вала. Для этого необходимо прикрепить корпуса с подшипниками внутри к станине.
  • Затем необходимо закрепить вал в подшипниках.
  • На одну сторону вала (там, где в металлическом листе стола было прорезано окошко) необходимо установить большой шкив.

Затем следует соединить шкивы электромотора и рабочего вала ремнями, обязательно проверив лёгкость хода. Вал должен вращаться легко и свободно, биение и вибрации должны отсутствовать. В противном случае это может привести к механическому повреждению станка или даже стать причиной травмирования.

После проверки качества работы и надёжности ременной передачи необходимо установить на выходной вал винтовой конус — «морковку». Заключающие этапом всей сборки выступает монтаж электропроводки и подключение электромотора к питанию через кнопку запуска.

Затем пришла пора испытать собранный самостоятельно дровокол. Для этого необходимо:

  • Запустить электродвигатель. Он должен крутиться ровно и без рывков. Сама «морковка» также не должна сильно вибрировать и отклоняться от оси вращения.
  • Затем к стальному колесу необходимо поднести полено и слегка на него надавить.
  • Благодаря конусной резьбе «морковка» буквально вгрызётся в дерево, что приведёт к его расщеплению.

На этом процедура сборки винтового дровокольного станка своими руками окончена. Можно приступать непосредственно к процессу заготовки дров. Но только при неукоснительном соблюдении техники безопасности — о ней я вам расскажу ниже.

Меры безопасности при работе с винтовым дровоколом

Чтобы безопасно пользоваться винтовым дровокольным станком при заготовке дров, необходимо строго следовать ряду рекомендаций:

  • по правилам электробезопасности запрещается устанавливать «морковку» непосредственно на вал электромотора — только через редуктор;
  • электрическая схема должны быть обязательно оборудована автоматическим выключателем или УЗО;
  • установленная ременная (цепная) передача обязательно должна закрываться защитным кожухом;
  • шкивы необходимо подбирать таким образом, чтобы минимальная скорость вращения «морковки» составляла порядка 250–300 оборотов в минуту. Оптимальное значение колеблется около 500 оборотов;
  • все элементы должны быть жёстко зафиксированы на станине: вибрации и биения следует исключить.

Некоторые «мастера» советуют вместо изготовления надёжного и безопасного станка приобрести дрель или перфоратор мощностью не менее 2 киловатт, затем установить на них «морковку».

Стоит отметить, что в этом случае руки будут заняты инструментом и надёжной фиксации полена добиться не получится. А это чревато травмами. Поэтому единственным вариантом является только профессиональный дровокол электрический, собрать который самостоятельно не так уж и сложно.

Вывод

Собрать винтовой дровокол из подручных деталей самостоятельно — задача не такая уж и сложная. Она под силу владельцу дачи или загородного участка и отнимет не больше 1–2 дней. Что касается стоимости, то затраты на изготовление самодельного станка в 5–7 раз ниже цены нового дровокола.

С уважением Александр!!!

Как сделать дровокол конусного типа своими руками

Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.

В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.

Принципиальная схема устройства достаточно проста.

Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.

Последовательность изготовления:

  • сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
  • с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
  • определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
  • вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
  • натянуть цепь (приводной ремень) и проверить правильность движения конуса.

Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины

Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.

Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.

Самодельный дровокол

Машины на службе человека

Век открытий и инноваций призван упростить человечеству существование. Тяжелый физический труд уже для многих пережиток прошлого и знаком лишь по рассказам.

Подавляющую массу силовых, изнурительных и не очень привлекательных работ выполняют за нас машины.  Комбайны, электропилы и дрели, всевозможные мешалки, копалки и ковырялки. Кто сейчас готов пахать огромное поле под лопату? Думаю, желающих будет немного.

Так и с дровами. Для того, чтобы запастись на зиму древесиной, необязательно стирать в кровь руки о топор.

Достаточно приобрести в хозяйство специальный агрегат, а если нет желания тратится и есть голова на плечах, и руки из нужного места, то даже собрать самодельный дровокол.

Такой механизм будет в помощь не только крепким мужчинам, но и пожилым людям, одиноким хозяйкам.

Автоматическая колка дров уменьшает риск травмирования. Исключает вредное воздействие на организм от маховых и ударных движений.

Виды и типы дровоколов

Вариантов исполнения машины для колки дров достаточно много. Бывают профессиональные и бытовые дровоколы.

Бытовые

Бытовыми машины считаются, когда их производительность низкая. Сюда же относятся и самодельные дровоколы.

Своими руками можно собрать реечный и гидравлический типы.

Профессиональные

Агрегаты характеризуются множеством дополнительных функций и высокой производительностью.

Классификация оборудования

По расположению бревна для обработки выделяют: горизонтальный тип, вертикальный тип и смешенный тип станков.

В зависимости от вида двигателя дровоколы могут быть:

  1. бензиновыми,
  2. дизельными или с электромотором,
  3. с комбинированным приводом и
  4. на тракторной тяге.

Агрегаты с электрическим двигателем наиболее просты в работе. Их можно устанавливать даже в помещениях. Их можно собрать в домашних условиях, только учесть возможность доступа к электросети.

Механизмы с бензиновыми двигателями характеризуются большей мощностью, чем предыдущие. Ими пользуются как в промышленности, так и в частных нуждах.

Станки на тракторной тяге часто установлены в фермерских угодьях и даже используются в лесозаготовительном производстве.

В зависимости от принципа функционирования бывают:

  1. Гидравлические агрегаты. Их легко собрать своими руками. Здесь давящим ножом управляет гидравлический насос. От силы ножа полено раскалывается на несколько частей.
  2. Конусные агрегаты. В них механическое воздействие на дерево оказывается винтовым конусом. Вращаясь, он входит в бревно, разделяя чурбан. Создание конусного дровокола самостоятельно так же возможно, но двигатель нужно подбирать мощностью побольше.
  3. Реечные дровоколы. Пара “шестерня-рейка” заставляет двигаться толкач. Привод здесь бывает электрическим или бензиновым. Используя рычаг, зубчатая рейка примыкает к вращающейся тяговой шестерне, направляя толкач на древесину. А после пружина возвращает механизм в первоначальное положение. Механизм этого типа не такой мощный, как гидравлический, однако, для домашнего хозяйства вполне приемлем.

По мобильности различают стационарные дровокольные станки и передвижные агрегаты на колесиках.

Конусный колун с электромотором

Станок для разделки чурок на мелкие поленья весьма несложный по своей конструкции. Но сделать его полностью только своими руками будет очень непросто. Потому что для его изготовления потребуется задействовать определённое техническое оборудование:

  1. Токарный станок.
  2. Электрический двигатель.
  3. Сварочный аппарат.

Основная рабочая часть этого устройства — конус, который сложно изготовить в домашних условиях. Поэтому лучше доверить такую работу токарю или купить его в магазине. К тому же для постройки винтового колуна необходимо будет приобрести некоторые детали и материалы:

  1. Подшипники.
  2. Конус.
  3. Вал.
  4. Шкивы.
  5. Ремни.
  6. Металлический уголок.
  7. Листовое железо.
  8. Болты и гайки.

Перед тем как начинать строительство, следует выбрать материал для основания и сделать небольшой чертёж. В этом случае будет намного легче рассчитать свои финансовые затраты. А также распределить время и выбрать место под необходимые работы.

ВСЕ ПЛЮСЫ И МИНУСЫ ВИНТОВОГО ДРОВОКОЛЬНОГО СТАНКА

Плюсов у такого механизма немало:

  • распространённость комплектующих делает его доступным в производстве и дальнейшем ремонте;
  • механизм удобен в работе: с ним легко совладает и женщина, и пенсионер;
  • также дровокол универсален: подходит для заготовки дров, вне зависимости от типа древесины и размеров чурбачков;
  • скорость заготовки дров при использовании дровокола увеличивается в несколько раз;
  • в отличие от ручного труда, механизация процесса снижает усталость, позволяет выполнять большие объёмы работ в короткие сроки без последствий для организма.

Но важно учитывать, что дровокольный станок не обеспечивает полную автоматизацию процесса заготовки дров, поэтому хоть небольшая усталость, но всё же будет. Также очень важно отметить, что механизм у этого станка открытый, поэтому несоблюдение техники безопасности может стать причиной получения серьёзных травм.

Что понадобится для сборки дровокола

Основой для моего станка послужил старый деревообрабатывающий станок. Из него я взял корпуса и электрику. Также от него в ход пошёл и электродвигатель мощностью 5 киловатт на 1400 оборотов в минуту.

В качестве стола для дровокола я использовал стол от старой циркулярной пилы. Поскольку привод решил организовать на ременной передаче, дополнительно мне пришлось купить 2 шкива. Их я нашёл на ближайшей приёмке металла — цена за два шкива составила 1000 рублей. На мотор был установлен шкив диаметром 160 мм, а на вал — 340 мм.

Сам вал и «морковку» пришлось заказывать у токаря. Обошлось это удовольствие мне в 600 рублей.

Теперь немного про конусный винт-«морковку». Некоторые «специалисты» рекомендуют вырезать деталь из подходящего по размеру конуса с помощью болгарки. Использование такой поделки в несколько раз может снизить эффективность дровокольного станка и отрицательно повлиять на его безопасность.

Поэтому единственным верным вариантом является заказ «морковки» у токаря. В качестве альтернативных способов можно попробовать поискать готовые конусы в интернете или в магазинах типа «всё для сада и огорода».

Как видно, изготовление дровокольного станка не требует использования редких и дефицитных деталей. Большую часть всех узлов и элементов дровокола вы легко можете найти в гараже у себя или же у своих знакомых.

И если я в качестве основы использовал старую циркулярку и деревообрабатывающий станок, то немалое число конструкторов используют следующие материалы:

  1. вал необязательно заказывать у токаря: в большинстве случаев можно использовать подходящую по размерам ступицу от сельскохозтехники;
  2. в качестве подшипников с корпусами идеально подходят опоры карданных валов автомобилей;
  3. для станины используются профильные трубы и уголки, в качестве рабочего стола — стальной лист толщиной около 4 мм;
  4. если запланировано использование ременной передачи, то необходим ремень подходящей длины и шкивы, если цепной — то цепь и звёздочки. И то и другое легко можно найти на авторазборах: могут подойти детали как от автомобилей, так и от некоторых моделей мотоциклов;
  5. в качестве двигателя стоит использовать однофазный электромотор мощностью порядка 3,5-5 киловатт. Ведь редко на каких участках прокинуты трёхфазные электрические сети, а использование конденсаторов для запуска трёхфазных моторов от однофазной сети не всегда удобно и экономически выгодно;
  6. для проводки можно использовать многожильные провода сечением не меньше 2,5 квадрата. Для их дополнительной защиты также можно взять гофротрубу;
  7. обязательно устанавливаем выключатель (или магнитный пускатель) и УЗО;
  8. также не забываем про наборы болтов, шайб, гаек и шпилек.

Большая часть всех необходимых деталей без труда приобретается на авторазборах, магазинах запчастей к автомобильной и сельскохозяйственной технике, электро- и бензо-инструмента.

Когда все необходимые комплектующие и узлы будут закуплены и подготовлены, можно будет переходить к завершающему этапу — сборке винтового дровокольного станка.

Комплектующие элементы конструкции

Для небольшого бытового приспособления подойдет мотор 220 В от старой стиральной машины. При недостаточной мощности двигатель можно оснастить редуктором, внимательно изучив чертеж конуса для дровокола, можно применить следующий вариант сборки: на вал двигателя установить шкив небольшого диаметра, сам вал конуса оснастить шкивом большего диаметра. Увеличив разницу диаметров, можно получить дровокол нужной мощности, при этом скорость вращения рабочих органов не должна превышать 500 об/мин.

Следующим этапом является выбор подшипников для вала с учетом нагрузок. Для дровокола небольшой мощности подойдет вал и подшипники с диаметром посадочного места 30 мм.

На рабочий орган станка подшипник устанавливается в индивидуальном корпусе из стали или чугуна, закрепляется болтом. Для подшипников на станине приваривается швеллер, уголок или стальной профиль, саму станину под электроколун своими руками можно изготовить из уголков или стальных труб.

Винтовую резьбу должен нарезать профессиональный токарь, так как обработка материала требует специальной профессиональной подготовки. Сегодня в продаже имеются готовые модели конусов, среди которых потребитель может выбрать деталь под размер бревен.

Чертеж конусного дровокола и таблица расчетов диаметра режущего элемента позволяет правильно подобрать шаг и направление резьбы, которая в обязательном порядке должна быть левой. При вкручивании поступательно вращающаяся «морковка» будет врезаться внутрь круглого полена, при этом «разрывая» материал на отдельные фрагменты. При расчете глубины раскола можно получить следующие результаты:

  1. если диаметр основания конуса составляет 7,0 см, а размер скоса достигает 1,1, то глубина раскола = 450 мм;
  2. при диаметре рабочего узла 8,0 мм и скосе конуса 1,2, глубина раскола = 550 мм;
  3. если на вал установлен конус диаметром 10,0 см при скосе сторон 1,5, глубина раскола будет = 750 мм.

Дровокольный станок может оснащаться узлом разной конструкции: с хвостовиком и внутренним отверстием для посадки на вал. Для первого варианта в торце вала сверлится отверстие под хвостовик, для закрепления комплектующего элемента применяется стопорный шуруп.

Вывод

Итак, отдавая предпочтение тому или иному типу дровокола, нужно в первую очередь проанализировать, какие детали уже имеются в наличии, а какие вполне получится достать. Возможно, у кого-то уже имеется весь комплект деталей для того, чтобы собрать реечный дровокол своими руками, чертежи, фото, инструкции. А кому-то легче будет собрать винтовой дровокол. Как бы то ни было, наличие собственного дровокола намного облегчает труд на загородном участке, так что действительно стоит вложить немного времени, сил и средств в то, чтобы собрать такой полезный и востребованный инструмент. Вряд ли об этом придется впоследствии жалеть.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
