Принципы работы виброплитой: трамбовка грунта, плитки, асфальта

Виброплита своими руками: принцип работы устройства

Рабочие механизмы оказывают ударное действие на поверхность плиты, которая производит определенное количество движений при соприкосновении с грунтом, – это составляет основу принципа работы данного устройства. Кинетическая энергия при ударе преобразуется в другие виды энергии. Мгновенно увеличивается давление на поверхность, а затем происходит такой же моментальный спад. Следовательно, помимо силы удара, эффективными являются скорость и частота. В результате такого действия мелкие частицы заполняют пустоты, вследствие чего получается очень плотное ровное покрытие.

Для изготовления плит своими руками применяется два вида материала: чугун и сталь.

Важное значение в ходе эксплуатации имеет также размер плиты: чем меньше ее площадь, тем лучше ее трамбовочные качества. Вибрационные показатели определяют, насколько качественно будет уплотняться поверхность

Если плиты имеют одинаковую массу, но разные вибрационные усилия, то агрегат с более высокими показателями будет утрамбовывать лучше.

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи

На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма. По весу устройства для вибротрамбовки распределяются таким образом:

По весу устройства для вибротрамбовки распределяются таким образом:

• Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.

• Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
• На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
• Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

• Сила вибрации.
• Габариты подошвы.
• Мощность двигателя.
• Вид топлива.

Уровень колебательных движений, оказывающих давление на металлическую плиту, называется вибрационным усилием. Чем плотнее грунт, тем выше должен быть этот показатель.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

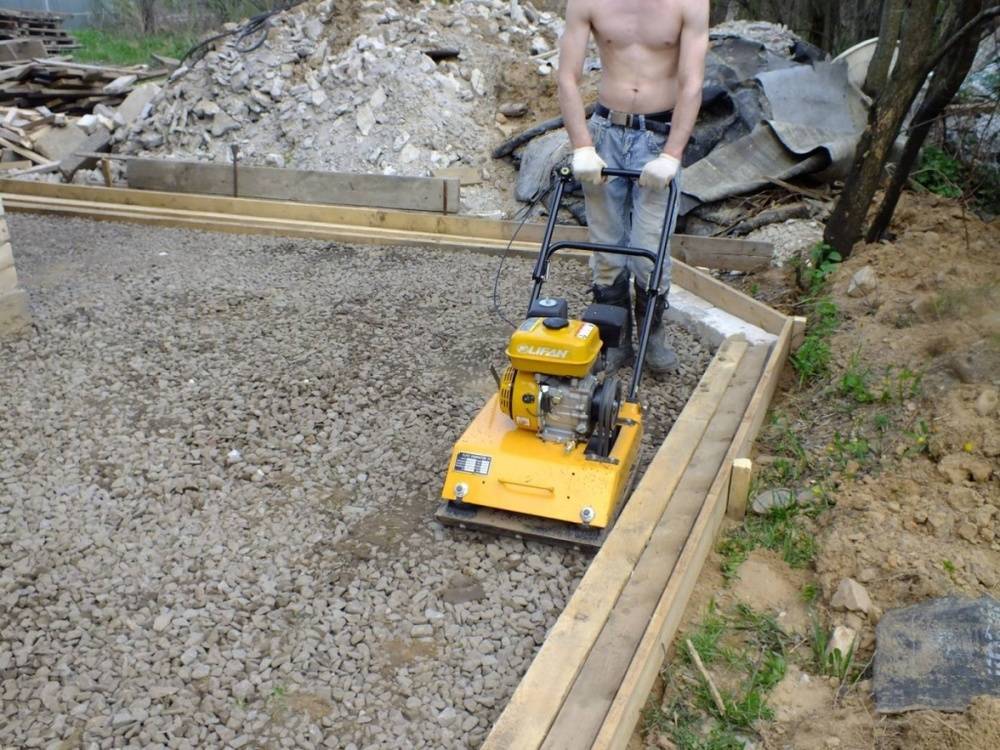

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Особенности уплотнения

В основном плиты различаются по весу агрегата, уплотнительной силе вибрации, площади рабочей лапы и двигателям. От веса виброплиты зависит качество работы на разных поверхностях. Например, легкая не пойдет по крупному щебню, а тяжелая сломает тротуарную плитку.

По весу виброплиты бывают легкими, универсальными, среднетяжелыми и тяжелыми. Первые весят около 75 кг. Они подходят для тротуара, тонких слоев песка. Обычно используются в сельском хозяйстве и на дачах, а также для ландшафтного дизайна, при устройстве дорожек, клумб. Универсальные имеют вес до 200 кг. Они берут тонкие слои грунта и асфальт.

Среднетяжелые весят около 400 кг. Такие аппараты берут достаточно крупные слои, щебенку, скальные породы. А вот тяжелые агрегаты – это уже маленькие катки. Вес (более полтонны) позволяет добиться невероятных успехов в прокладке автострад.

Еще одно различие виброплит – это тип двигателя. Он может питаться от электросети, быть бензиновым или дизельным. Каждый имеет свои недостатки и преимущества.

Устройство виброплиты.

Управление виброплит бывает ручным и дистанционным. При ручном скорость обычно небольшая. Следует запомнить в целях безопасности человека, ведущего плиту: находиться при работе нужно непременно сзади.

Электрический тип трамбовщика лучше всего подойдет для несложных и нетяжелых хозяйственных работ. Во-первых, он требует источника энергии, который будет сложно таскать с собой. Во-вторых, он обычно небольшой и используется на тонких слоях или мягком грунте.

Удаленность от источника энергии делает бензиновый агрегат очень удобным и фактически универсальным. Его стоимость в несколько больше цены электрического. Благодаря весу и мощности двигателя, работающего на бензине, работа делается в два раза быстрее.

Дизель стоит дешевле бензина, поэтому дизельная вибротрамбовка имеет свои преимущества. Ее двигатель имеет больший потенциал для работы за счет долговечности службы. Помимо того, они достаточно надежны.

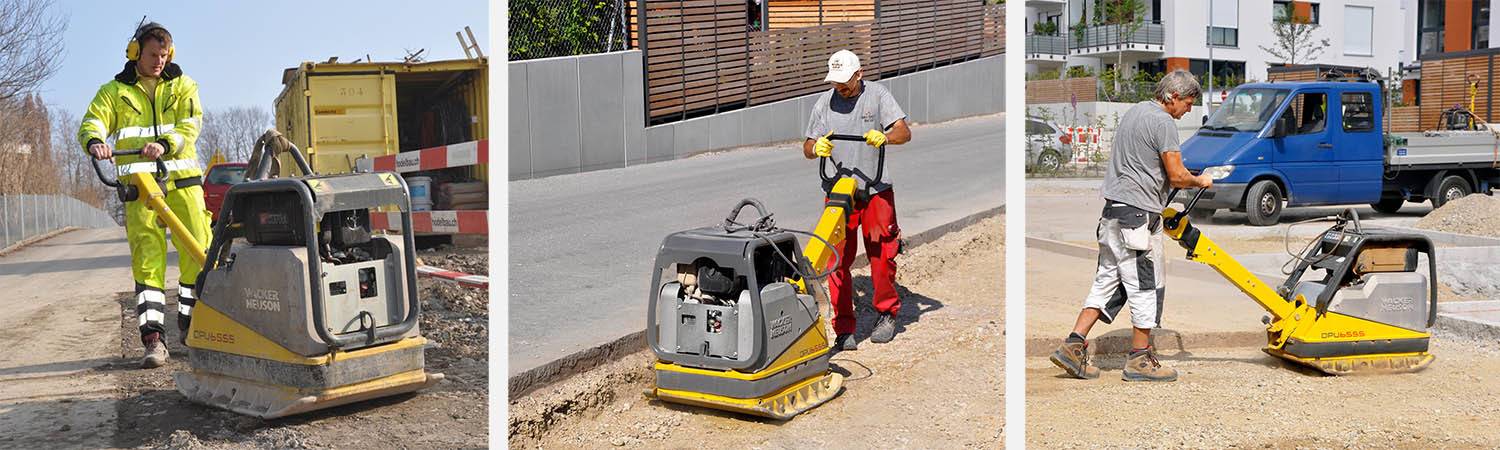

У реверсных виброплит есть хорошая особенность: они умеют поворачивать и попадут туда, куда ни один другой аппарат не войдет. Однако аппараты с поступательным направлением и одним дебалансом служат дольше.

Виброплита состоит из двигателя, электрического, внутреннего сгорания или дизельного, эксцентрикового дебаланса – устройства, которое дает вибрацию и лапы рабочей поверхности, трамбующей землю.

Виды виброплит и их цена

По эксплуатационной массе все виброплиты делятся на следующие виды:

• Сверхлегкие (менее 75 кг) – не подходят для асфальтирования, но могут использоваться при укладке дорожек из брусчатки или других мелких ландшафтных работах. Это любительские машины, способные уплотнять грунт толщиной не более 150 мм.
• Легкие (75 – 90 кг) – считаются универсальными, так как трамбуют уже слой толщиной 200 – 250 мм, а потому активно используются при укладке больших объемов тротуарной плитки и при ямочном ремонте дорожного полотна.
• Средние (90 – 140 кг) – способны утрамбовать слой до 300 мм, используются при обратной засыпке фундаментов, послойном уплотнении дорожных оснований. Модели этой категории уже не пригодны для укладки плитки.
• Тяжелые (более 140 кг). Машины, вес которых превышает 200 кг, подходят под определение промышленного оборудования, так как активно используются при трамбовке больших слоев любого типа грунта, щебня, других сыпучих материалов на строительных площадках.

По способу движения виброплиты бывают:

Прицепные

Сюда можно включить любой виброуплотнитель, не способный передвигаться самостоятельно, но требующий наличия отдельного ведомого устройства.

Речь идет о моделях, которые тащит за собой трактор, грузовой автомобиль или другая пригодная техника.

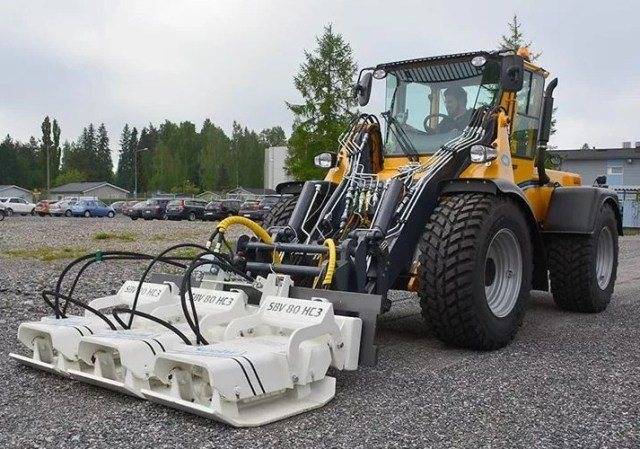

Навесные

Используются, как правило, в качестве навесного оборудования экскаваторов.

Это гидравлические виброплиты, то есть запитанные от штатной гидравлики строительного оборудования, имеют гидромотор поворота, обладают большими размерами трамбующей основы и весят более 500 кг (чаще под 1 тонну).

Самоходные

Полностью самостоятельные модели, собранные на стальной базе, управляемые оператором.

Последние из указанных выше виброплит получили самое широкое распространение, и в свою очередь они бывают:

• Нереверсивные – исключительно прямоходные модели, которые предпочтительно эксплуатировать в местах, позволяющих выполнить разворот. Еще одно название – одноходовые виброплиты, так как они способны осуществлять лишь поступательные движения в одном направлении.
• Реверсивные – могут двигаться как вперед, так и назад, то есть это машины с прямым и обратных ходом. Чаще всего речь идет о вариантах весом более 100 кг, что повышает их мобильность.

Кроме того, подобная виброплита активно используются в местах с ограниченным пространством, например, траншеях.

Стоимость подобных моделей выше почти в 2 раза.

По типу привода виброплиты делятся на:

Электрические

Самые маломощные варианты, но вместе с тем и наименее дорогостоящие.

Такие машины привязаны к сети, а если планируется проводить работы вдали от источника электроэнергии, лучше сразу приобретать и соответствующий генератор.

Тем не менее, для полевых условий подобные модели покупать попросту нецелесообразно.

Как правило это тротуарная виброплита, мощности которой попросту будет недостаточно для выполнения серьезных работ.

Минимальные цены – около 18 – 20 тыс. рублей.

Бензиновые

Самые популярные из-за простоты обслуживания и эксплуатации варианты.

Среди преимуществ можно отметить среднюю ценовую категорию и незаменимость при работе в труднодоступных местах.

Модели могут оборудоваться четырехтактными моторами с различными показателями мощности.

Средняя стоимость 30 – 60 тыс. рублей, встречаются экземпляры и за 20 тысяч.

Дизельные

Обладают высокими эксплуатационными характеристиками за счет всех преимуществ дизельного мотора, который устанавливается, как правило, на самые тяжелые модели.

Это самые дорогие виброплиты, потому распространены в своем большинстве среди дорожных служб и строительных компаний.

Стоимость колеблется в широких пределах, начиная от 120 тыс., превышая 1 млн. рублей.

Кроме классических самоходных моделей с откидывающейся рукояткой для контроля движения, производятся виброплиты с дистанционным управлением, которые позволяют находится оператору на безопасном расстоянии от места проведения работы.

Кроме покупки заводской вибрационной машины, вполне полноценный ее вариант можно изготовить из мотоблока, а вернее – на основе его двигателя.

Простейшую вибротрамбовку для бетона можно собрать из перфоратора, оснастив его насадкой с плоской прямоугольной или квадратной основой.

Общие сведения

Для чего она требуется

Трамбовка, т.е. виброплита, состоит из пяти главных элементов. Это двигатель, который бывает бензиновым, электрическим и дизельным, и приводит в движение все детали инструмента. Ременная передача помогает отдавать крутящий момент с двигателя на эксцентрик. Тот в свою очередь помогает создавать вибрационные колебания для того, чтобы выполнять трамбовку.

Воздействие на обрабатываемую поверхность создается при помощи плиты основания, а управлять всем можно при помощи ручки оператора. Виброплита имеет тяжелое и мощное основание, которое вместе с вибрацией на высоких частотах позволяет проводить уплотнение поверхности. Эффективность от проделанной работы будет зависеть от мощности устройства и объема его электрического или бензинового двигателя. В большинстве моделей устройства достаточно маневренные, а это дает возможность выполнять задачи даже на неудобных и иногда кривых участках поверхности.

Область применения

Особенно часто ее используют для таких случаев:

1. Дорожное строительство.
2. Прокладывание газонов.
3. Создание насыпной подушки для фундамента в большом количестве построек, а еще на полах в высоких зданиях.
4. Строительство автомобильных стоянок и спортивных площадок.
5. Укладывание асфальта.
6. Уплотнения для траншей и котлованов, укладка инженерных коммуникаций.

В особых случаях трамбование используют, чтобы укладывать тротуарную плиточку и брусчатку. Это дает возможность выполнять работу в несколько раз быстрее.

Главные характеристики и разновидности

Главными характеристиками являются:

• масса;
• производительность;
• глубина уплотнения;
• площадь основания;
• вибрационное усилие;
• мощность двигателя.

Характеристика по массе

• с массой 70-200 кг применяют при укрепительных и уплотнительных работах на обочинах, при ямочном ремонте дороги. Инструмент массой до 100 кг используют также на небольших стройках.
• с массой больше 200 кг используют для уплотнения грунта у труб, для устоев мостов, для засыпки траншей.

По производительности

В зависимости от того, какую площадь можно обработать за единицу времени, виброплиты могут иметь производительность 100-920 м кв/час.

По глубине уплотнения

Глубина уплотнения зависит от мощности и массы виброплиты:

• глубина уплотнения 15 см – для уплотнения песка или гравия, при этом масса виброплиты не превышает 80 кг;
• глубина уплотнения порядка 25 см – для ландшафтных работ, масса плиты при этом около 95 кг.

По площади основания

Площадь основания всецело зависит от мощности двигателя. Глубина уплотнения больше при максимальном вибрационном усилии, а оно является следствием большой мощности и малого основания.

Выпускаются оборудование таких видов:

• электрические;
• бензиновые;
• дизельные.

Электрические виброплиты: достоинства, недостатки

Обычно электрические виброплиты применяют для трамбовки грунта и песка. Они обладают малыми весом и мощностью, работают на глубину до 3 м.

Площадь использования электрической виброплиты ограничена длиной кабеля и напряжением сети (42, 220 или 380 В), вес 40-80 кг.

К достоинствам можно отнести:

• низкий уровень шума при работе;
• простота в эксплуатации;
• маневренность;
• долговечность;
• ее можно использовать в закрытых помещениях, так как не выделяет вредных газов.

У электрической виброплиты только один ощутимый недостаток: обязательно нужен электрокабель, за которым приходится постоянно следить, оберегая от повреждений.

Цены на электрические виброплиты зависят от характеристик прибора. Например, виброплита СО-325 с глубиной уплотнения 100 мм стоит около 30280 руб, а СО-218М с глубиной уплотнения 225 мм стоит уже дороже – около 43730 руб.

Мобильные модели на бензине — удобно и автономно

Работают от бензинового двигателя мощностью от 4 до 13 лошадиных сил, который заправляется бензином марки не ниже А95 (или маслом). Расход топлива от 0,8-1 л бензина и выше. Тяжеловесные плиты массой 300-500 кг оснащены двигателями с воздушным или жидкостным охлаждением.

Достоинства:

• бензиновая виброплита автономна и мобильна, может работать везде, где есть масло и бензин;
• функциональность практически не зависит от холода, жары или атмосферных осадков.

Недостаток: не может эксплуатироваться в закрытых помещениях, так как выделяет вредные для здоровья выхлопные газы.

Стоимость бензиновой виброплиты зависит от характеристик прибора. Например, GROST VH 50 с массой 54 кг и мощностью двигателя 2,5 л/с стоит 27550 руб, а SPLITSTONE VS-246E12 с массой 140 кг и мощностью двигателя 6 л/с стоит дороже – 62660 руб.

Более производительные дизельные модели

Дизельная виброплита оснащена одноцилиндровым двигателем, обычно с воздушным охлаждением. Максимальный вес – 1000 кг, самые мощные дизельные модели могут заменить собой каток весом в 7 тонн.

Достоинства:

• износостойкость;
• выдерживает максимальные и длительные нагрузки;
• высокая производительность;
• малый расход топлива (от 0,4 л/ч и выше в зависимости от мощности).

Недостаток: использовать в закрытых пространствах нельзя, хотя число вредных выбросов меньше, по сравнению с бензиновыми плитами.

Поскольку расход топлива меньше, чем у бензиновых, то цена значительно выше. Например, виброплита дизельная TSS-MS120-K стоит 52470 руб, а виброплита дизельная реверсивная TSS-MS330-KE – 127160 руб.

Минимальные размеры и массы кернов

Вид асфальта	Минимальный диаметр	Минимальная масса
Песчаный	5 см	1 кг
Мелкозернистый	7 см	2 кг
Крупнозернистый	10 см	6 кг

Из предоставленных кернов отбираются 3 образца для исследования. Требования ГОСТ четко регламентируют алгоритм проведения экспертизы, а также нормативный коэффициент уплотнения асфальта для определенных типов смесей.Как определяется коэффициент уплотнения асфальта:

• 1. Образцы высушивают до тех пор, пока масса не станет стабильной;
• 2. Пробы охлаждают и вывешивают на воздухе;
• 3. Определяется фактическая плотность;
• 4. Устанавливается среднее значение по 3 образцам;
• 5. Образцы помещают в термические шкафы для разогрева (температура индивидуальна для каждого вида АБ);
• 6. Пробы измельчаются и помещаются в подготовленные формы;
• 7. С помощью пресса материал уплотняется под давлением 40 МПа;
• 8. Измеряется получившаяся высота;
• 9. Образцы горячего асфальта трамбуют с помощью вибрации, а затем повторно уплотняют под прессом;
• 10. Высчитывается стандартная плотность переформованных образцов;

Зная фактическую плотность проб асфальтобетона, а также стандартную плотность переформованных образцов, можно получить итоговое значение. Фактическая плотность делится на стандартную, в результате чего мы получаем коэффициент уплотнения асфальта.

Рейтинг лучших: 5 проверенных моделей

Подобрали пять моделей современных виброплит от проверенных производителей.

CHAMPION PC9045F

Прямоходная виброплита, оснащена четырехтактным бензиновым двигателем мощностью 6.5 л. с. Сила удара — 15 кН.

Относится к профессиональному строительному оборудованию.

Применяется для таких задач:

• Ремонт дорожного покрытия.
• Укладка асфальта.

Утрамбовка щебня и песка.

Ключевые особенности:

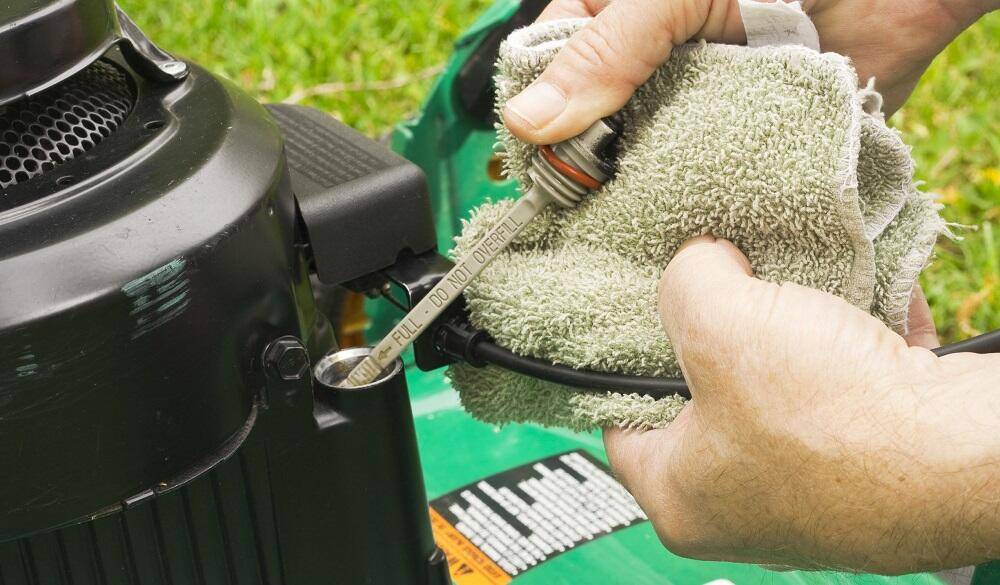

• Двигатель оснащен датчиком критического уровня масла. Датчик следит за уровнем масла в картере мотора, если масла недостаточно — виброплита не запустится.
• Ручной стартер для запуска.
• Компактная конструкция позволяет работать в труднодоступных местах — около столбов, в траншее, рядом с бордюром или стеной и т. п.
• Виброплита оснащена топливным баком на 3,6 литра.
• Максимальная уплотняемая площадь — 416 м2/ч.

Что говорят пользователи:

• Отлично подходит для работы в ограниченном пространстве — там, где не проедет каток, свободно пройдет виброплита;
• Прекрасно заводится в мороз;
• Легко перемещается вручную (не требует много усилий);
• Ручка снабжена механизмом, который уменьшает передачу вибрации на руки оператора.

DDE VP160-HK

Виброплита реверсивного типа, с бензиновым двигателем Honda GX200. Сила удара — 30,5 кН.

Ключевые особенности:

• Высокопроизводительная виброплита, оснащенная двигателем с мощностью 6 л.с.
• Мощный двигатель позволяет уплотнять грунт на глубину до 50 сантиметров за 1 проход.
• Эффективная передача или отбор крутящего момента от двигателя к эксцентрику (осуществляется с помощью мощного 3-кулачкового сцепления).
• Ротор вибратора оснащен усиленными стальными втулками, а двигатель установлен на прочном креплении. Виброплита служит долго и надежно.
• Есть транспортировочные колеса для удобного перемещения.

Что говорят пользователи:

• Большой моторесурс у двигателя.
• Высокое качество материалов, из которых изготовлен аппарат.
• Удобна в работе.

RedVerg RD-29155

Прямоходная виброплита с четырехтактным бензиновым двигателем. Мощность двигателя — 6,5 л.с., сила удара — 13 кН.

Ключевые особенности:

• Виброплита RedVerg имеет прочное основание из толстого листа штампованной стали.
• Защитный кожух предотвращает попадание посторонних предметов на приводные ремни.
• Оснащена мягкой рукояткой, которая гасит вибрации.
• В комплектации есть полиуретановая подушка — позволяет аккуратно укладывать брусчатку или тротуарный камень.
• Есть оросительная система — дополнительный бачок для воды, с помощью которого можно увлажнять поверхность под плитой при укладке асфальта.

Что говорят пользователи:

• Простая в управлении.
• Лучший вариант по соотношению цена/качество.

Elitech ПВТ 60 БВЛ

Бензиновая виброплита с надежным четырехтактным двигателем. Мощность — 6.5 л.с., центробежная сила — 10,5 кН.

Ключевые особенности:

• Двигатель виброплиты этой модели установлен на усиленной раме.
• Работает без перебоев при сильной жаре, а также при морозах. Полный температурный диапазон — от -10 до +40 оС.
• Аппарат оборудован ударопрочным кожухом для защиты ременной трансмиссии.
• Виброплита оснащена антивибрационной системой. Снижает негативное влияние вибрации на двигатель и продлевает срок его службы.
• Есть оросительная система с баком на 10 литров.
• Эргономичная ручка управления. Удобно складывается для хранения или перевозки.
• В комплекте есть транспортировочные колеса для удобного перемещения по площадке.

Что говорят пользователи:

• Легко заводится.
• Неплохое качество сборки.
• Из недостатков — при вибрации могут откручиваться болты транспортировочных колес.

CHAMPION PC5431F

Компактная бензиновая виброплита прямоходного типа. Оснащена четырехтактным двигателем, мощность — 2.3 л.с., сила удара — 8.2 кН.

Ключевые особенности:

• Частота вибрации — 5140 ударов в минуту, глубина уплотнения — 200 миллиметров.
• Корпус выполнен из ударопрочного пластика. Обеспечивает надежную защиту исполнительных механизмов аппарата от ударов щебня и мелкого камня, а также от попадания пыли.
• Виброплита оснащена специальной системой амортизации, которая хорошо поглощает вибрации. Благодаря этой системе детали двигателя меньше изнашиваются и дольше служат.
• Есть датчик уровня масла в двигателе.
• Удобная рукоятка. Можно регулировать по высоте, на рукоятке находятся все элементы управления устройством.

Что говорят пользователи:

• Компактная и легкая виброплита, удобна в использовании и перевозке.
• Отлично выполняет свою работу.

Как правильно ухаживать за виброплитой

Суть ухода заключается в следующем:

• следить за состоянием фильтров;
• периодически проверять их;
• при необходимости очищать фильтры или менять на новые;
• использовать масло и топливо высокого качества;
• следить за уровнем масла;
• менять с определённым интервалом, прописанным в инструкции;
• перед проходами запустить двигатель и прогреть около 5 минут;
• при низких температурах прогревать мотор лучше 10 минут.

В инструкции также указано, какое именно масло заливается в конкретную виброплиту. Именно на эти требования и нужно делать упор.

При этом важно понимать, какое масло следует заливать в вибратор для виброплиты, а также в двигатель. Это 2 отдельных механизма, которые требуют наличия качественного масла

Именно в мотор и вибратор заливают смазочный материал.

Что касается вибрационного устройства, то тут масло заливается с завода. И у каждого производителя свои виды смазки. Общего интервала между заменами нет. Поэтому отталкивайтесь от того, что говорится в руководстве по эксплуатации.

Если говорить про масло для двигателей, то тут нужно опираться на тип мотора. Он может быть дизельным или бензиновым. Следовательно, заливать нужно моторное масло соответствующего типа. Хотя есть и универсальные.

Чаще всего в виброплитах с бензиновыми ДВС применяют минеральные масла вязкостью 10W40 и 10W30. Но опять же, сначала загляните в руководство. Не стоит экспериментировать. Заливка неподходящей смазки может привести к быстрому износу мотора.

Что же касается интервала между заменами, то тут не последнюю роль играет наличие или отсутствие масляного фильтра. Если его нет, тогда замена выполняется регулярно.

В том случае, если виброплита давно не эксплуатировалась, перед работой с ней масло следует заменить. Даже если его буквально перед отправкой на длительное хранение меняли.

Инструкция по замене простая. Здесь необходимо:

• поставить виброплиту на ровную горизонтальную поверхность;
• открутить сливную пробку и дождаться выхода старой смазки;
• закрыть сливное отверстие;
• открыть маслозаливную горловину;

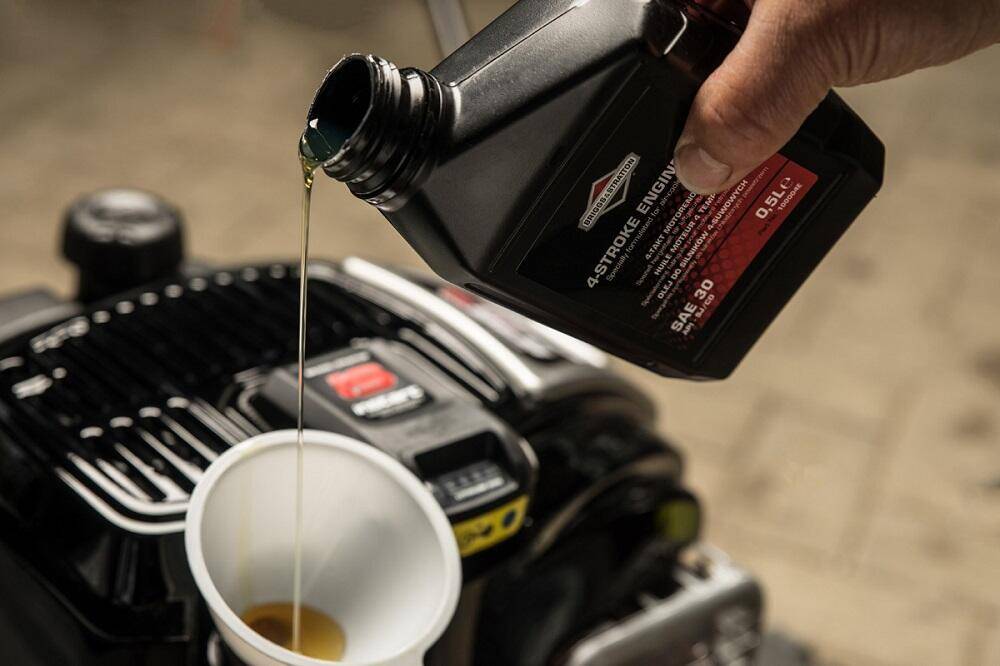

• залить рабочую жидкость до отметки;
• закрыть крышку;
• на несколько секунд запустить мотор;
• заглушить двигатель;

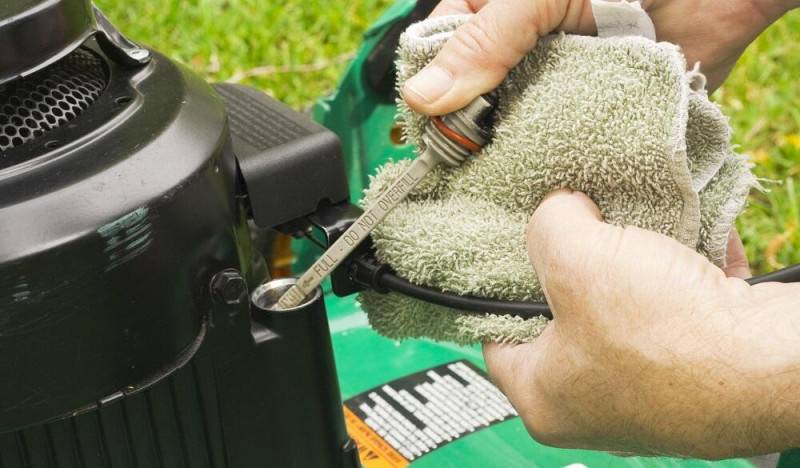

• снова проверить масло.

Если уровень остался неизменным после проверки, то можно приступать к эксплуатации. Если уровень упал, то следует долить недостающее количество и ещё раз повторить процедуру.

Изучив все правила эксплуатации, нюансы ухода и обслуживания виброплиты, можете смело приступать к работе с этим оборудованием.

Когда-то приходилось работать с виброплитой? Для чего это было необходимо? Сложно ли управлять техникой? Что трамбовали? Оправдал ли себя результат?

↑ Что необходимо для работы

Чтобы не отвлекаться во время работы за походами в строительный магазин, стоит заранее побеспокоиться о материалах и инструментах.

Инструменты, которые будут нужны:

• лопаты для выемки почвы — штыковая и совковая;
• деревянные колышки (куски арматуры), шнур для разметки участка;
• грабли для выравнивания сыпучих стройматериалов;
• шлифмашина или болгарка с диском по резке камня;
• молоток (резиновый) для подравнивания бордюров и тротуарной плитки;
• веник для распределения по плитке песка;
• рулетка и строительный уровень;
• длинная ровная труба;

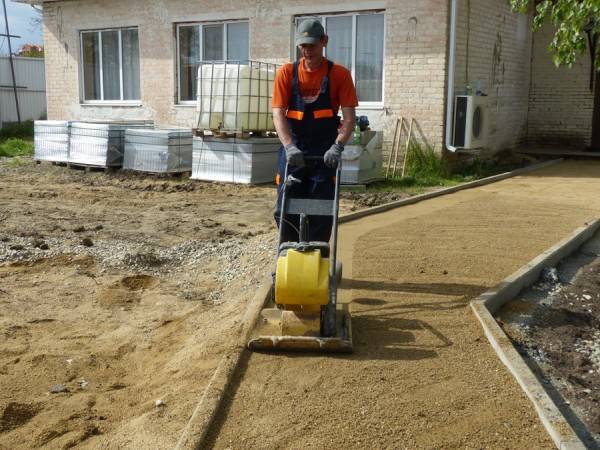

• для трамбовки приспособление, например виброплита.

Необходимые материалы:

• тротуарная плитка любых форм, размеров, цветов;
• бордюры для ограждения вымощенной площадки;

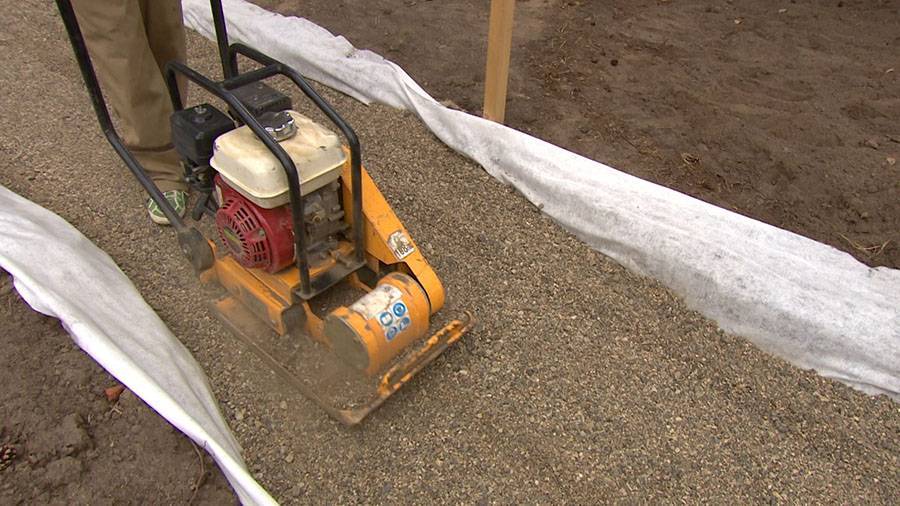

• геотекстиль с параметрами, которые превышают площадь выкладки брусчатки на 20-25 см с каждой стороны;
• стройматериалы для укладки подушки и прослойки — песок, щебень (или гравий), цемент. Количество рассчитывают в зависимости от площади обустраиваемой площадки, от количества и требуемой толщины засыпаемых слоёв.
• баллончик с краской, желательно яркого оттенка. С ним удобнее выполнять предварительную разметку без особых усилий. Краску часто заменяют известью, рассыпая её по обозначенным краям будущей площадки либо дорожки.
• арматурную решётку, которая нужна при бетонировании площадки под стоянку автомобиля.

Покупая тротуарную плитку, учитывают разные моменты, важные для стильного вида и надёжности будущих площадок и дорожек.

К примеру, если обустраиваются дорожки в саду, то вполне можно купить плитку с толщиной до 6 см. А вот при мощении парковки под машину, толщина должна быть больше, чем 6,5 см.

При планировке дорожек и площадок сразу определяются и с расцветкой, и формой плитки.

Сегодня ассортимент продукции такой, что можно создавать эксклюзивные завораживающие картины-площадки на своём участке из тротуарной плитки.

Не стоит зацикливаться на серой однотонности. Продумайте узор, орнамент, поищите варианты в интернете. Как пример, в таблице часто покупаемая плитка для мощения тротуара.

При покупке тротуарных блоков стоит обратить внимание на такие характеристики:

Даже не читая характеристики понравившейся плитки, можно определить её качество. Для этого нужно аккуратно ударить один блок о второй: когда слышен глухой звук, то в состав для приготовления брусчатки производитель добавил очень много воды. Когда вы услышите звонкий звук – то будьте уверены в том, что эта плитка была произведена с учётом технологии, и обладает высоким качеством.
Если понравилась тротуарная плитка, у которой яркая окраска, но цена достаточно низкая (в сравнении с другими моделями), то на 99% при её изготовлении были использованы красящие пигменты самого низкого качества

В итоге нарушаются прочностные качества брусчатки.
Важно приобретать тротуарную плитку из одной партии, иначе есть риск, что брусчатка будет отличаться по цвету и по составу.

Как и все стройматериалы, плитку для мощения тротуара стоит покупать с «резервом», рассчитывать больше на 15%, чем обустраиваемая площадь.

Запасная брусчатка понадобится, если будет обнаружен брак или возникнет случайный бой.

Если нет большого опыта при резке плитки, то возможна её порча.

Подготовив все необходимые инструменты и материалы, можно приступать к разметке на участке.

Особенности ухода за устройством

Техническая характеристика вибрационных самопередвигающихся плит.

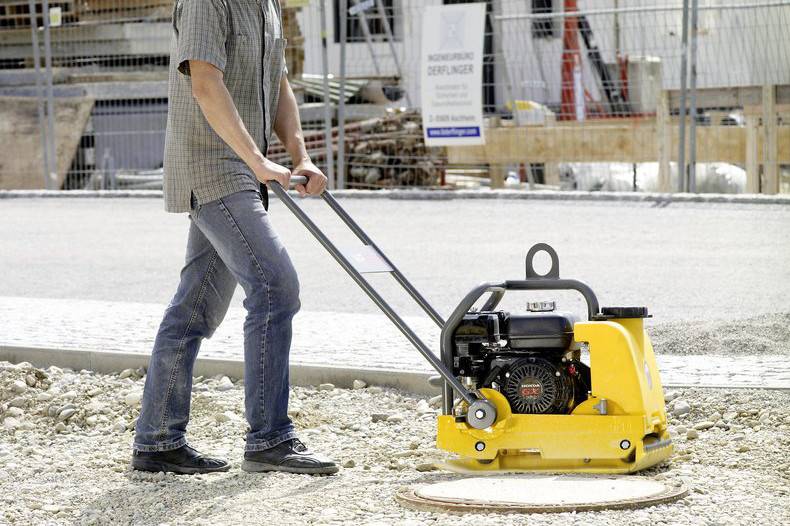

Уплотнение грунта вибротрамбовкой очень удобно в стесненных местах: около фундаментов, труб, колодцев, траншей. В общем, обычно его используют там, где каток не пройдет. Если при стройке не будет сделано качественное уплотнение грунта, через определенное время могут начаться его просадки.

Перед стройкой автомобильного полотна нужна трамбовка земли. Сверху надо сделать подушку перед асфальтированием. Если уплотнение грунта сделать неравномерным или плохо выполненным, то при самостоятельной усадке будут появляться ямы и пустоты внутри полотна. Это достаточно опасно для пешеходов и автомобилистов.

Также удобен он при закладывании фундамента.

Дно канавы тщательно трамбуется. Желательно, чтобы насадка на трамбовщике была уже на дне канавы, то есть в размер. После уплотнения грунта сыплют тонкий слой песка, немного смочив его водой, и снова трамбуют. Поверх всей подушки снова нужно пройтись вибротрамбовкой. Качественная подушка готова, можно ставить арматуру и лить бетон. Для этой работы подойдет аппарат весом от 100 до 200 кг.

Виброплита самопередвигающаяся: а – с реверсивным механизмом, б – с наклоняющимся вибровозбудителем.

Нужно помнить, что для качественной работы любого прибора или механизма нужен правильный уход. Грязь, не смененные вовремя мелкие детали уменьшают срок работы любой техники. Вибротрамбовка нуждается в своевременном уходе

В первую очередь важно следить за состоянием фильтра. Так как он бывает всего двух видов (бумажный и поролоновый), то и уход за ним несложный

Бумажный фильтр нужно просто стряхнуть, а вот поролоновый нужно промыть в теплой мыльной воде, просушить и поставить обратно. Чем чаще мыть и очищать фильтр, тем дольше прослужит техника. Не нужно забывать про масло в редукторе и двигателе. Его надо регулярно менять для качественной работы вибротрамбовки.

Перед началом работы обязательно прогревается движок. Делать это нужно около 5-7 минут, после чего можно смело приступать к работе. Для полноценной работы виброплиты желательно наличие антивибрационной ручки.

↑ Раскладка тротуарных блоков

Тротуарная плитка и брусчатка производится в огромном ассортименте. Главная задача – правильно спроецировать вариант дизайна брусчатки и выбрать способ её размещения. Тем, кто будет самостоятельно обустраивать приусадебный участок, предварительно надо познакомиться с разновидностями плитки, методами её укладки и вариантами орнаментов укладки блоков.

Схем укладки тротуарной плитки известно много, так как она производится со стандартным соотношением ширины и длины.

Если используются фигурные элементы мощения одного типа, то популярны на сегодня такие схемы раскладки:

1. «Линейная» кладка. Плитки размещают вдоль линии тропинки параллельно друг другу, учитывая, чтобы швы соседних элементов совпадали.
2. «Елочка». Фигурные плиточные элементы укладывают друг к другу под прямым углом.
3. «Кирпичная» выкладка. Ориентация кирпичиков сохраняется также, как в «линейной» кладке, только добавляют перевязку в пол или четверть плитки в соседних рядках.
4. «Блочная» выкладка плитки. Два тротуарных блока располагают параллельно друг другу, а под прямым углом разворачивают примыкающие к ним два элемента мощения.

При кладке тротуарных брусков из двух и больше цветов, используют разнообразные варианты мощения, которые позволяют создавать стильный и эффектный дизайн придомовой территории. Когда для благоустройства участка используют плитку нескольких фактур и цветов, то обычно используют несложную в исполнении, но очень эффектную схему укладки «шахматная доска».

Когда укладывается разноцветная тротуарная плитка на площадки или дорожки, то следует придерживаться таких несложных правил:

1. Чтобы качественно выложить рисунок на участке мощения, стоит нарисовать эскиз в выбранном масштабе либо же создать настоящий проект с порядовкой фигурных элементов.
2. Чтобы эффектно и со вкусом украсить и обустроить территорию с большой площадью, выбирается эксклюзивный рисунок крупного размера.
3. Если обустраиваются небольшие участки, то используют мелкий повторяющийся орнамент или рисунок.

Почти на всех загородных участках встречаются извилистые места, требующие обустройства с помощью фигурных элементов мощения. Тротуарная плитка позволяет с незначительными затратами труда и быстро выполнить радиусные орнаменты. Укладка тротуарных блоков проводится по технологии, которая включает такие этапы:

1. Создание в специальной программе либо в масштабе эскиза.
2. На зону мощения наносится контактная прослойка, в которую входит гарцовка, гранотсев или песок. После выгрузки материала на участок его тщательно выравнивают и утрамбовывают.
3. Укладку фигурных элементов мощения выполняют от меньшего к большему радиусу, если располагаются тротуарные блоки вдоль дорожки длиной стороной.

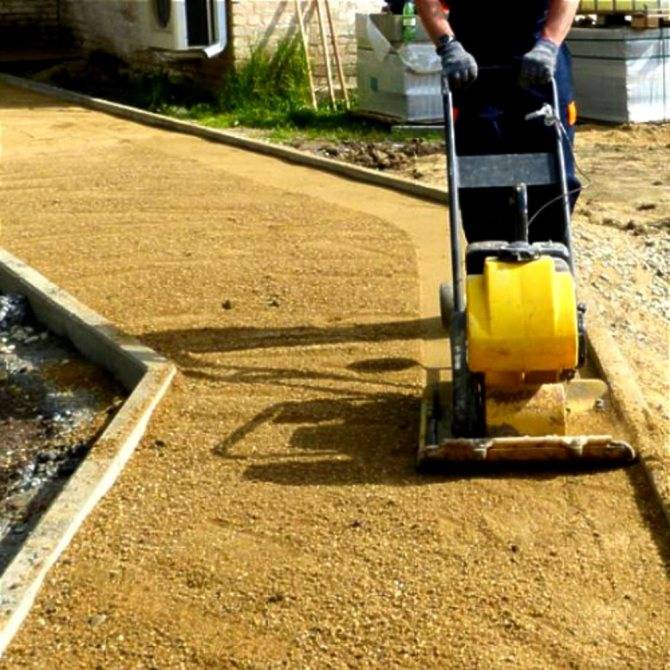

4. После мощения заполняются швы кварцевым либо карьерным песком. Затем плитка утрамбовывается площадным вибратором.

Важно! Если плитки ориентируют поперёк дорожки, то вначале укладывается ряд малого радиуса. Во время укладки смещаются продольные швы элементов мощения, используя клин необходимого размера

Даже если выбрана сложная схема укладки и требуется подрез плитки, а сами узоры будут содержать и мелкие, и крупные элементы мощения, радиусные узоры существенно увеличивают привлекательность обустроенной зоны и декоративную ценность.
