Замена поршневой группы китайской бензокосы (43-52см³) – Forward, Redverg, Patriot и пр

Сборка поршневой группы

Перед началом работ рекомендуется предварительно нагреть поршень до температуры +240 градусов, но при отсутствии такой возможности, можно и на холодную вставить поршневый палец. Перед соединением тщательно протереть отверстие шатуна, поршня, и поршневого пальца от пыли ветошью. Далее, стоит смазать отверстия и поршневой палец машинным маслом

Поршень и шатун важно правильно установить по отношению друг к другу. Какой стороной ставить поршень, подскажут условные обозначения

Поршень может иметь специальные выемки для клапанов или стрелку на внутренней поверхности поршня, которая должна смотреть вперёд по направлению движения машины. На шатуне имеются специальные наплавки в виде буквенных обозначений, которые также должны смотреть вперёд по направлению движения.

Соединить поршень с шатуном при помощи соединительного пальца. Совместите отверстия поршня с отверстием на шатуне и вставляйте поршневой палец. Поршневой палец не должен входить в отверстие свободно. Нужно будет приложить определённое усилие путём лёгкого постукивания молотком по торцевой части пальца. Нельзя стучать непосредственно по пальцу, это может привести к образованию заусенец. Чтобы этого не произошло, используйте деревянную накладку для забивания пальца. При вбивании пальца, поршень не должен лежать на твёрдой или металлической поверхности, желательно подстелить мягкую ветошь или деревянный брус. После того как палец вошел, нужно закрепить его стопорными кольцами в специальных канавках поршня.

Особенности подбора поршневой группы

При подборе нового поршня или пары поршень-цилиндр обязательно обращайте внимание на соответствие их маркировок. У каждой модели мотоциклов существует от двух до четырех размерных групп поршней. Их диаметр может отличаться от 0,01 до 0,025 мм

Их диаметр может отличаться от 0,01 до 0,025 мм.

Маркировка группы обычно наносится в виде клейма на днище поршня и нижний торец цилиндра. Следите, чтобы эти цифры совпадали.

Цилиндр перед установкой поршня должен быть расточен. Если на поршне имеются острые внутренние углы, оставшиеся после механической обработки или из-за брака литья, их необходимо скруглить надфилем и заполировать.

Чтобы расположить поршень правильно, ориентируйтесь на стрелку, выбитую на днище детали. Если она отсутствует или не просматривается, поставьте поршень так же, как стопорные штифты: они должны «смотреть» на вертикальные секторы гильзы без окон.

При подборе подходящего пальца обращайте внимание на его маркировку. Так же, как поршни и цилиндры, он относится к одной из несколько размерных групп. Обычно на торец пальца ставят точку определенного цвета, такая же метка имеется на бобышке внутри поршня

Обычно на торец пальца ставят точку определенного цвета, такая же метка имеется на бобышке внутри поршня.

Поршневые пальцы двигателей современных мотоциклов обычно входят в бобышку под действием небольшого усилия при комнатной температуре. В старых моделях пальцы запрессовывались после нагрева в кипящей воде. Чтобы не ошибиться, стоит ознакомиться с инструкцией по эксплуатации транспортного средства.

Основные неисправности бензиновых триммеров

К наиболее частым относятся поломки бензокос, связанные с такими элементами конструкции:

• двигателем (в частности с поршневой системой);
• карбюратором;
• штангой;
• стартером (обрыв веревки, поломка или выход из зацепления пружины);
• с системой зажигания либо подачи топлива;
• передаточным механизмом (редуктором);
• фильтрами и глушителем.

Признаки неисправностей следующие:

• появление при работе мотокосы нехарактерных звуков;
• бензокоса не включается, не набирает требуемые обороты либо глохнет;
• при работе двигателя рабочая часть не вращается или проскакивает;
• течь бензина;
• чрезмерный нагрев отдельных узлов.

Также могут случиться более мелкие поломки, которые обнаруживаются без какой-либо специальной диагностики:

• западание пусковой кнопки;
• спадание ограничителя;
• обрыв лески или поломка (потеря остроты) ножа.

Починить мелкие неисправности нетрудно. Ремонт бензинового триммера в более сложных случаях потребует проведения предварительной диагностики для выяснения точных причин. Если имеются соответствующие знания и навыки слесарных работ, то неполадки можно устранять самостоятельно, заменяя вышедшие из строя детали.

Какую китайскую поршневую покупать

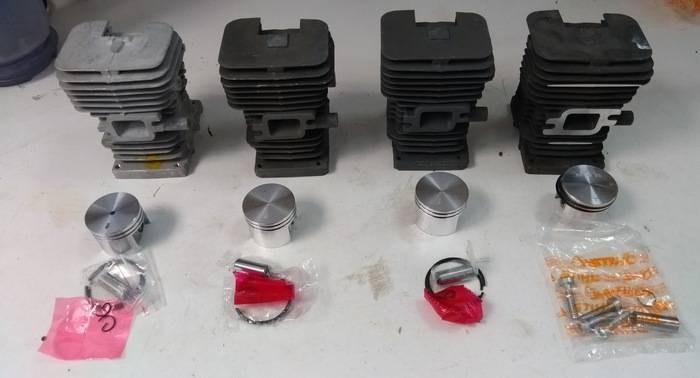

Интереснее всего рассмотреть данный вопрос на примере поршневых STIHL MS-180. Для этой бензопилы производят больше всего разновидностей китайских поршневых. У меня есть 4 вида поршневых MS-180 от разных китайцев. Крайний правый — оригинальная поршневая группа, для сравнения.

Приобретая хороший китайский аналог вы получаете следующие возможности:

— перегреть поршневую при хорошей нагрузке;

— быстро запороть поршневую, от плохого масла;

— небольшой рабочий ресурс поршневой;

— низкая стоимость запчастей/ремонта.

Как выбирать из этого разнообразия говна аналогов, то что будет пригодным для работы.

Первое — комплектация поршневой должна содержать сам цилиндр, поршень, кольца поршневые, стопорные кольца и поршневой палец. Не рискуйте собирать по отдельности эти комплектующие. Хотя бы потому, что поршневые кольца от одного комплекта могут иметь разные зазоры на цилиндрах из других комплектов.

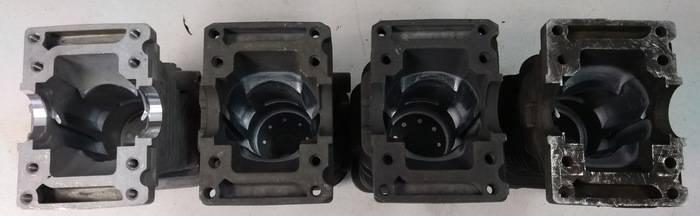

Следующий важный момент — посадочное место под подшипник коленвала. Подшипник должен сидеть плотно и не иметь свободного хода по сторонам. Если вам удалось без усилий вложить подшипник в посадочное место и вытащить его, то можете переходить к следующей поршневой.

Оригинальная поршневая имеет потертости на краске и всякие цветные капли от краски (зеленые, коричневые, белые) — это нормальное её состояние. Также на оригинальном цилиндре не будет резьбы для винтов.

Далее самое важное, хромовое покрытие стенок цилиндра. Сперва визуально осмотрите внутреннюю полость цилиндра. На третьем образце можно увидеть, что хромовое покрытие имеет неровное нанесение

Такой вариант тоже непригоден для использования

На третьем образце можно увидеть, что хромовое покрытие имеет неровное нанесение. Такой вариант тоже непригоден для использования.

И последнее, надо сделать то, чего вам не позволят сделать — поцарапать хромовое покрытие.

Если удалось царапнуть при небольшом усилии, то нет там никакого покрытия, голый алюминий.

Как долго прослужит китайский аналог поршневой группы, сложно сказать, зависит от множества факторов. Покупать аналог для профессиональной бензопилы пустая трата денег и времени, если только у вас цель дешево восстановить и продать какому-нибудь простофиле. Китайский аналог для китайской пилы тоже существует.

Можно ли на MS-180 поставить поршневую от MS-210/230/250 — нет.

Можно ли поставить на MS-170 поршневую от MS-180 — да, но только с заменой коленвала.

Устройство и принцип работы

Масляная помпа устанавливается на боковой поверхности картера мотора поближе к шестерне привода цепного инструмента. Насос представляет собой пластмассовый либо железный корпус, снутри которого размещен цилиндр с плунжером.

Вращение передается от ведущей шестерни цепи либо конкретно от носка коленчатого вала мотора. Если употребляется передача от звездочки, то насос работает только во время движения цепи. На холостом ходу масло на трущиеся поверхности не подается. Если привод помпы установлен на коленчатый вал, то смазка подается безпрерывно, вне зависимости от частоты вращения.

При работе мотора часть вращающего момента передается на плунжер, который представляет собой металлической стержень. Часть детали, установленная снутри цилиндра, имеет фрезерованную лыску. На корпусе цилиндра выполнены два отверстия, служащие для забора масла из бачка и следующего нагнетания в канал. Также на теле плунжера имеется скошенная канавка, которая контактирует с недвижным штифтом на картере. За счет взаимодействия узлов обеспечивается поступательное движение плунжера.

В устройство плунжера заходит приводная шестерня, сделанная из металла либо пластика. В конструкции привода одна из шестерен сделана из мягенького материала. При заклинивании узла зубья срезаются, предохраняя другой элемент от повреждений.

При вращении детали происходит попеременное перекрытие отверстий на стене цилиндра. При всем этом появляются колебания давления. За счет понижения давления происходит забор порции масла в полость цилиндра, которое позже выталкивается в смазочную магистраль. Так как частота вращения коленчатого вала составляет 5-12 тыс. Об./мин., то пульсации потока смазки сглаживаются, подача становится непрерывной.

В проф пилах применяется насос с регулируемой подачей, который отличается формой зубьев приводной шестерни и дополнительной поджимной пружиной. Конструкция позволяет изменять величину хода плунжера в цилиндре.

READ Бензопила Глохнет На Горячую

Причина отсутствия искры может заключаться и в неисправном модуле зажигания либо нарушении зазора меж ним и магнитопроводом маховика. Он должен приравниваться 0.2 мм. Нарушение зазора становится в особенности возможным, если перед этим выполнялась разборка пилы со съемом маховика и модуля зажигания. Зазор выставляют при помощи прокладки шириной 0.2 мм, помещенной меж бобышкой маховика и модулем зажигания. Неисправный модуль зажигания необходимо поменять.

Проверив таким макаром систему зажигания и не найдя неисправность, можно перебегать к системе подачи топливной консистенции.

Система подачи топлива

. Если осмотром свечи было установлено, что топливо не поступает в цилиндр, нужно рассмотреть все возможные причины этого. Это может быть:

• Не поступление топлива из бака из-за забитого отверстия в его крышке (сапуна), при этом в баке создается вакуум, препятствующий вытеканию топлива;
• Загрязненность топливного фильтра, установленного в баке;
• Не поступление или недостаточное поступление топливной смеси из карбюратора в цилиндр.

Для диагностики двух первых причин достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течет полной струей, сапун и фильтр можно не проверять, если не течет или течет слабо, можно считать, что причина неисправности найдена. Сапун чистится иглой. Топливный фильтр извлекается через заливное отверстие опорожненного топливного бака, проволочным крючком, вместе с всасывающим шлангом, от которого фильтр отсоединяется и чистится или заменяется новым. Производители бензопил рекомендуют менять топливный фильтр каждые три месяца.

Проверка колец и поршней

Каждое кольцо с поршней снимается и проверяется в своем цилиндре. Чтобы не перепутывать их между собой, необходимо сразу раскладывать детали в определенном порядке. При поверке старых колец, наружный диаметр их не должен создавать зазор со стенками цилиндра больше, чем на 1 мм. Для сравнения можно вставить в тот же цилиндр новое кольцо.

Проверка теплового зазора в кольцах

Замеры обычно будут точнее в верхней части отверстия блока, так как том износ минимален.

Зазор можно проверить и в специальных калибрах

Нужно обратить внимание на тепловой зазор в поршневых кольцах, который должен быть в пределах от 0,25 до 0,45 мм. Его можно проверить щупом

Если параметр меньше, то допускается увеличение зазора с помощью подпиливания торцевой плоскости алмазным надфилем.

Диаметр поршней проверяется по нижней части (юбке). Делается это микрометром.

Необходимо сравнить этот показатель с таблицей допустимых значений. Дополнительно надо проверить зазор между канавкой поршня и кольцом. В случае превышения поршни надо менять. Предельное значение допуска составляет 0,15 мм. Поршни также проверяются визуально на наличие трещин и целостность перемычек под кольца. После промывки удовлетворительные поршни можно использовать дальше.

Установка колец на поршень четырехтактного скутера

В любом случае, вам когда-то придется менять поршень либо кольца. Почему в любом? А потому, подобные китайские детали как расходный материал, надо менять чуть ли не каждые два сезона. Если же вы владелец б/у японского четырехтактного скутера, то скорее всего в нем также установлены китайский поршень с кольцами, в лучшем случае — тайваньский.

Почему в б/у японском скутере уже не японский поршень.

Это происходит потому, от них в Японии избавляются как правило после серьезной поломки, которую владелец не может сам исправить. Ему легче купить новый, чем ремонтировать этот. А к серьезной поломке можно отнести и падение компрессии вследствие износа колец и поршня. Хотя на самом деле не такая уж это и проблема, ее можно запросто решить.

Как правильно установить кольца на поршень.

Итак вы решили заменить поршневую, либо просто поршень с кольцами, а может только кольца. Вы купили комплект, а что дальше с ним делать не знаете

Важно знать, как правильно одевать кольца на поршень четырехтактного скутера

Перед вами 5 штук, два тонких, одно маслосъемное и два компрессионных.

1. На поршне три канавки. В самую нижнюю, ту что возле отверстия, куда вставляется палец, должны встать три кольца, одно маслосьемное и два фиксирующих тонких.

2. Предварительно смазав кольца и поршень маслом, надо аккуратно одень тонкое фиксирующее кольцо на поршень, и спустить его в нижнюю канавку.
3. На него таким же образом одевается маслосьемное , оно не такое как все, сразу можно различить.
4. На него же опять одеваете такое же тонкое кольцо как в начале. Все три кольца должны встать в одну канавку, так чтобы маслосьемное прижималось двумя кольцами. С этими закончили.
5. Теперь одеваем компрессионные, таким же образом на верхние канавки. Одевайте кольца очень аккуратно, пальцами, без каких либо сторонних металлических предметов.
6. Если профиль компрессионных колец не одинаковый, то одно обычно имеют закругленную форму, второе форму трапеции. В этом случае закругленное кольцо устанавливается вверх, а то, что в форме трапеции устанавливается ниже, так чтобы скос расширялся сверху вниз, то есть внизу канавки оно должно быть шире, чем вверху.
7. Замки колец не в ком случае нельзя устанавливать друг на другом, они должны обязательно отходить в плоскости на 2 см в разные стороны, в итоге расстояние между ними, если привести в параллель, должно быть 4 см.

Вы также можете ознакомиться с другими статьями на тему:

источник

Как работает карбюратор бензокосы или принцип функционирования

Регулировка карбюратора китайской бензокосы полностью идентична с настройкой травокосилок европейских, российских и производителей. Чтобы справится с задачей регулировки карбюратора на бензокосах и бензотриммерах, необходимо разобраться с принципом их функционирования. Как работает карбюратор на бензокосе, пошагово и доступно описано ниже.

1. Работа карбюратора бензокосы начинается с подачи топлива через канал, как показано на схеме
2. Всасывание топлива в карбюратор происходит при помощи импульсного канала, соединенного с картером двигателя. За счет разрежения воздуха происходит перемещение гибкой мембраны под номером 4 на схеме выше
3. Через клапаны 3 и 5 происходит подача топлива. Клапан 3 является впускным, за счет которого топливо подается в подмембранное пространство, а клапан 5 — выпускной
4. Далее топливо перемещается по каналу и, проходя фильтр тонкой очистки, достигает игольчатого клапана 14
5. Игольчатый клапан соединен посредством рычага с управляющей мембраной 18
6. Игольчатый клапан приводится в действие при воздействии на мембрану. Когда необходимо подкачать топливо, чтобы запустить двигатель, необходимо воздействовать на мягкую крышку ручного насоса. При воздействии происходит открытие иглы, и топливной смесью заполняется камера
7. Когда же двигатель запускается (на холодную), то открытие иглы происходит за счет разрежения при закрытой воздушной заслонке. Это разрежение воздействует через жиклеры холостого хода и высоких оборотов на мембрану 18
8. Мембрана воздействует через рычаг на игольчатый клапан, посредством чего происходит заполнение камеры
9. После запуска мотора воздушная заслонка открывается, в результате чего двигатель работает на обедненной смеси, так как топливо смешивается с воздухом
10. Топливная смесь при заполненной камере подается (засасывается) через жиклеры холостого хода и средних оборотов (когда двигатель запущен)
11. Дроссельная заслонка при этом смещается от первоначального положения на 10-15 градусов
12. Когда же работа осуществляется под нагрузкой, то топливо начинает поступать в камеру через жиклер высоких оборотов, и при этом дроссельная заслонка поворачивается на угол до 90 градусов (зависит от силы нажатия на газ). Во всех режимах работы должна быть открыта воздушная заслонка, через которую топливо смешивается с воздухом, и тем самым происходит воспламенение смеси в цилиндре

Ниже показана схема принципа работы карбюратора бензокосы. На основании схемы можно не только разобраться с принципом работы, но еще и выявить поломки и прочие неисправности механизма.

При эксплуатации инструмента необходимо учитывать наличие еще одного жиклера. Этот жиклер находится между каналами холостого хода и полной мощности. Необходим он для того, чтобы исключить сильное обеднение смеси, которое случается в случае работы мотора при неполной нагрузке. В такой ситуации не исключается возникновение задира пары. Через дополнительный канал (жиклер) происходит засасывание топлива в камеру, посредством чего обогащается топливно-воздушная смесь. Ниже на схеме представлен дополнительный жиклер, который обозначен цифрой 1.

Имея представление о конструкции мембранного карбюратора мотокосы и принципе работы, не составит труда произвести его настройку своими руками. Для регулировки карбюратора бензокосы применяются регулировочные винты. На схеме выше показано два винта для настройки, однако большинство современных моделей бензиновых триммеров оснащается тремя винтами. Наличие трех настроечных винтов позволяет выполнить более точную регулировку, добившись при этом стабильной и бесперебойной работы ДВС.

Это интересно! В чем отличие между триммером и бензокосой? Многие считают, что триммер – это маломощные электрические травокосилки. Однако триммер – это обобщенное название бензокос, мотокос и электрических косилок, так как они предназначены для общих целей.

Фильтр

«Богатая» или «плохая» топливная смесь рано или поздно приведет к поломке. Может быть, даже дорого. Чтобы предотвратить это, будет полезно регулярно проверять фильтр на предмет истирания, а также на предмет прорыва фильтровальной ткани.

Как проверить топливный фильтр и заменить его

Чтобы проверить текущее состояние топливного фильтра, выполните следующие действия:

1. Снимите топливный шланг с держателя карбюратора и направьте его в рабочий контейнер.
2. Нажмите на так называемый «своп» несколько раз.

Если бензин течет неравномерно и неравномерно, то пора поставить новый фильтрующий элемент. Это делается довольно просто:

1. Крышка топливного бака откручена.
2. Используя пинцет или любое другое устройство, сам фильтр удаляется.
3. После отсоединения старого фильтра необходимо установить новый и опустить его в топливный бак.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Требования к поршням

В однотактном или двухтактном двигателе мотоцикла при сгорании топливно-воздушной смеси выделяется большое количество тепла. Под его давлением поршень опускается вниз, при этом температура в цилиндре достигает экстремально высоких значений.

Детали двигателя, постоянно работающие в сложных условиях, должны быть устойчивыми к перегреву, высоким контактным нагрузкам и механическому воздействию реакции от шатуна.

Только с помощью конструкционных материалов достичь таких характеристик сложно, поэтому заводы-производители автокомпонентов используют специальные антифрикционные покрытия для поршней, стенок гильз и других деталей двигателя.

Одним из самых эффективных материалов, предназначенных для нанесения на юбки поршней является MODENGY Для деталей ДВС. Это покрытие снижает износ деталей в результате трения, препятствует появлению на них задиров. Состав способствует уменьшению шума при работе двигателя, увеличению его КПД и снижению расхода топлива.

Помимо поршней, данным средством можно обрабатывать вкладыши валов, шлицевые соединения, штоки клапанов, дроссельную заслонку.

Чтобы обеспечить наилучшую адгезию покрытия и долгий срок его службы, перед нанесением производитель рекомендует очистить и обезжирить поверхности Специальным очистителем‑активатором MODENGY.

Ошибки при установке поршневых колец

Установка новых колец в цилиндры, имеющие износ, является абсолютно не эффективной. Это связано с тем, что изношенное отверстие имеет форму эллипса. Ожидаемой качественной притирки не может произойти.

Комплект поршневых колец

Также на больших оборотах второе кольцо, состоящее из чугуна, может банально лопнуть.

При эксплуатации кольца в канавках набивают выработку. Такие зазоры расгерметизируют камеру сгорания и из нее газы поступают в картер. А в обратном направлении заходит масло. Проработать такая конструкция может несколько тысяч километров, а потом снова надо проводить ремонт.

Также грубой ошибкой будет сознательная установка зазоров напротив друг друга. Газы перегревают один бок поршня, и получается деформированная деталь. Происходит выгорание металла и дополнительная деформация всех элементов.

Разборка жиклеров

Сначала вынимаем ось поплавка, смотрим на износ, она должна быть одинаковой по всей длине. Вынимаем иглу с фиксатором из поплавка, на ней должна быть маленькая силиконовая прокладка. Затем откручиваем главный центральный жиклер ключом на 12, после чего головкой на 6 либо пассатижами откручивается жиклер холостого хода, он фиксируется со стопорной шайбой.

Меньший жиклер важно закручивать при сборке со стопорной шайбой, иначе он поломается. Карбюратор К-62 выпускается без обогатителя, они идут на марках, начиная с К-33 и по К-38, там он находится в углу и выкручивается отверткой

После выкрутки жиклеров с обратной стороны вынимается центральный элемент — направляющая заслонка, которая держалась за счет главного жиклера. Для лучшей работы можно зашлифовать дроссельную заслонку и центральный элемент. Если осмотр производится не для срочной установки на двигатель, тогда нужно смазать все узлы маслом. Сборка производится в обратной последовательности.

Алгоритм замены поршневой бензопилы

Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:

1. Демонтаж верхней защитной крышки;
2. Выкручивание свечи зажигания;
3. Снятие боковой крышки;
4. С помощью большой плоской отвертки убираются стопора с амортизаторов;
5. В канал свечи помещаем шнурок для фиксации коленчатого вала и откручиваем сцепление и гайку маховика;
6. Демонтаж ведущей звездочки цепи;
7. Убираем карбюратор с воздушным фильтром;
8. Снимаем модуль зажигания и выхлопную систему.

После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.

Перед демонтажем поршневой необходимо запомнить его расположение в цилиндре, чтобы в последующем не тратить время на повторную разборку и сборку силового агрегата.

Герметик для фиксации поддона бензопилы

Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.

Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.

Как установить поршневую на скутер. Установка колец на поршень скутера

Ухудшение тяги, падение максимальной скорости, синий дым с глушителя и слабая динамика скутера – верный признак изношенных поршневых колец, либо изношенной цилиндро-поршневой группы. Чаще всего изнашиваются именно , т.к. диаметр поршневой группы у скутеров небольшой, рабочая площадь колец очень маленькая и поэтому они не так долго ходят.

Итак, если Вы столкнулись с необходимостью замены поршневых колец на скутере, причем помимо основной проблемы то, что их нужно менять, существует и другая – это как правильно поставить кольца на поршень. Нельзя просто взять любое кольцо и поставить в любую из «канавок» на поршне. Нужно понимать какое кольцо является верхним компрессионным, какое нижним компрессионным, а также как правильно поставить маслосъемное кольцо.

Установка поршневых колец на 4-х тактном китайском скутере. На фото ниже отмечено, где какое поршневое кольцо.

Как Вы успели заметить, что в комплект поршневых колец состоит из двух компрессионных колец (верхнего и нижнего), а также из маслосъемного которое состоит из двух обычных (тонких) колец и центрального экспандера.

Второе компрессионное кольцо имеет темно-черный

цвет, а также уникальную (скошенную ) геометрию.

У разных производителей цвет колец может различаться, например на фирмы CMR — нижнее компрессионное кольцо имеет рыжий

цвет.

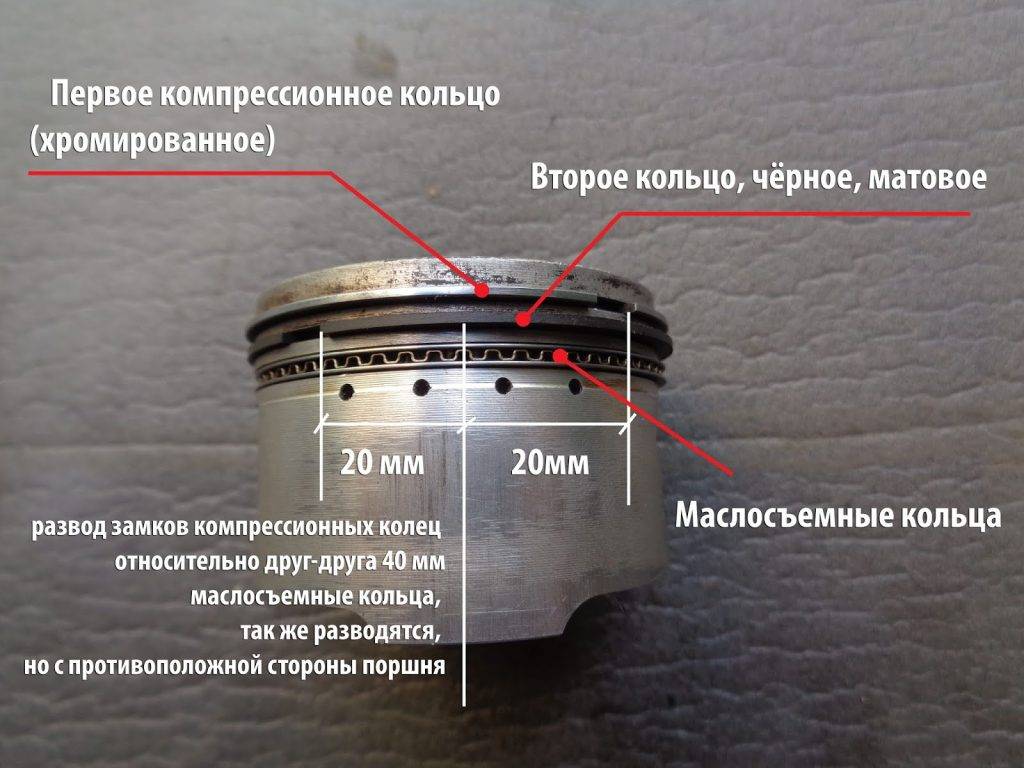

На следующей схеме показано правильное расположение колец.

На компрессионных кольцах можно увидеть надписи, они могут быть разными в зависимости от фирмы колец, но суть их одна – установка колец должна производиться надписями ВВЕРХ

! Т.е. надписи должны быть направлены к головке цилиндра.

На маслосъемных (двух тонких) кольцах надписи, как правило нет, поэтому ставить их можно любой стороной, главное чтобы между ними был установлен так называемый экспандер, как показано ниже на фото.

Сам процесс установки колец на мы опустим, т.к. сложного там ничего нет

Следует соблюдать только осторожность при заведении колец в пазы, т.к. кольца изготовлены из высокопрочного чугуна и сильное воздействие на растяжение может привести к поломке колец

Если Вы все сделали правильно, то в итоге кольца на поршне должны быть установлены, как показано на следующем фото

Если Вы все сделали правильно, то в итоге кольца на поршне должны быть установлены, как показано на следующем фото.

На этом все особенности установки поршневых колец на четырехтактный скутер озвучены, теперь можно ставить поршень в цилиндр, заранее смазав кольца и цилиндр маслом.

Установка поршневых колец на 2-х тактном скутере. Итак, допустим Вы приобрели новый поршень с кольцами и хотите установить его на скутер. В комплекте с поршнем на двухтактный скутер идет только два компрессионных кольца.

В некоторых случаях, в зависимости от модели скутера в комплекте с кольцами может быть еще так называемый экспандер или как его еще называют – расширитель. Устанавливается такой экспандер под второе (нижнее) кольцо.

Перед тем как преступить к установке колец на поршень, необходимо понять, где верхнее компрессионное кольцо, а где нижнее. Т.к. кольца очень различаются в геометрии, неправильная установка одного из колец приведет к его поломке

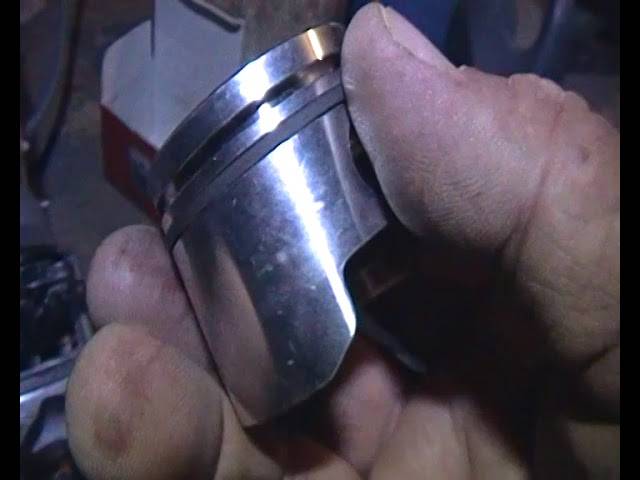

Обратите внимание, что верхнее кольцо имеет внутренний скос, перед установкой тщательно осмотрите каждое кольцо. Ниже приведена схема установки, где наглядно показано, где какое кольцо должно стоять, а также где устанавливается экспандер, если таковой присутствует в комплекте

Обслуживание и профилактика проблем запуска

Чтобы инструмент служил дольше и не создавал проблем, содержите его в чистоте и проводите регулярное обслуживание.

Не храните заправленную бензокосу: оставляя её более, чем на 2 недели, а тем более – на зиму, слейте остатки топлива из бака, затем заведите мотор и дайте ему поработать, пока сам не заглохнет. Оставляя инструмент на зиму в сарае, оберните мотор и ножи промасленной ветошью.

Для смазки 2–тактного мотора перед хранением, выкрутите свечу и поднимите стартером поршень в самый верх. Капните из шприца немного моторного масла и с помощью стартера несколько раз проверните коленвал.

Весной, перед первым использованием после простоя, желательно проверить свечу и фильтры, разобрать и промыть карбюратор, даже если проблем с запуском нет.
