Виды конструкторской документации

7 Обозначение стандартов Единой системы конструкторской документации

7.1 Обозначение стандартов ЕСКД — согласно ГОСТ 1.0.

7.2 Обозначение стандарта состоит из: — индекса стандарта — ГОСТ; — цифры 2, присвоенной комплексу стандартов ЕСКД; — цифры (после точки), обозначающей номер группы стандартов в соответствии с таблицей 1; — двузначного числа, определяющего порядковый номер стандарта в данной группе; — четырех цифр (после тире), указывающих год утверждения стандарта. В стандартах, утвержденных до 2000 года, указаны две последние цифры года. Пример обозначения ГОСТ 2.316-2008 Единая система конструкторской документации. Правила нанесения надписей, технических требований и таблиц на графических документах:

Обозначение изделий и конструкторских документов

ГОСТ 2.201-80 устанавливает единую обезличенную классификационную систему обозначения изделий основного и вспомогательного производства и их конструкторских документов всех отраслей промышленности. Обозначение изделия имеет вид:

АБВГ.XXXXXX.XXX-XX.XX

где АБВГ — четырехзначный буквенный код организации-разработчика изделия;

XXXXXX — шестизначный числовой код классификационной характеристики согласно классификатору ЕСКД;

XXX — трехзначный числовой регистрационный номер;

-XX — двух- или трехзначный порядковый номер исполнения (только при групповом исполнении);

.XX — дополнительный двухзначный номер исполнения (только при групповом исполнении).

Обозначение основного конструкторского документа совпадает с обозначением изделия.

Обозначение неосновного документа состоит из обозначения изделия и кода документа, например СБ — код сборочного чертежа, Э3 — код схемы электрической принципиальной. Код документа не может содержать больше четырех знаков.

Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1

графический документ: Документ, содержащий в основном графическое изображение изделия и (или) его составных частей, взаимное расположение и функционирование этих частей, их внутренние и внешние связи. Примечание – К графическим документам относят чертежи, схемы, электронные модели изделия и его составных частей.

3.2

модельное пространство: Пространство в координатной системе модели, в котором выполняется геометрическая модель изделия.

3.3

электронная геометрическая модель (геометрическая модель): Электронная модель изделия, описывающая геометрическую форму, размеры и иные свойства изделия, зависящие от его формы и размеров.

3.4

информационный уровень: Свойство САПР, позволяющее группировать геометрическую и символьную информацию. Может управляться и/или визуализироваться независимо один от другого и/или в требуемой комбинации.

5.1 Изделия по конструктивно-функциональным характеристикам

5.1.1 Устанавливаются следующие виды изделий по конструктивно-функциональным характеристикам: деталь, сборочная единица, комплекс и комплект.

5.1.2 Деталь – изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций, например валик из одного куска металла; литой корпус; пластина из биметаллического листа; печатная плата; маховичок из пластмассы (без арматуры); отрезок кабеля или провода заданной длины. Эти же изделия, подвергнутые покрытиям (защитным или декоративным), независимо от вида, толщины и назначения покрытия, или изготовленные с применением местной сварки, пайки, склейки, сшивки и т. п., например винт, подвергнутый хромированию; трубка, спаянная или сваренная из одного куска листового материала; коробка, склеенная из одного куска картона.

5.1.3 Сборочная единица – изделие, составные части (СЧ) которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями (свинчиванием, сочленением, клепкой, сваркой, пайкой, запрессовкой, развальцовкой, склеиванием, сшиванием, укладкой и т. п.), например автомобиль, станок, телефонный аппарат, микромодуль, редуктор, сварной корпус, маховичок из пластмассы с металлической арматурой.

К сборочным единицам, при необходимости, также относят:

а) изделия, для которых конструкцией предусмотрена разборка их на составные части;

б) совокупность сборочных единиц и/или деталей, имеющих общее функциональное назначение и совместно устанавливаемых на предприятии-изготовителе в другой сборочной единице, например электрооборудование станка, автомобиля, самолета; набор составных частей для установки врезного замка (замок, запорная планка, ключи);

в) совокупность сборочных единиц и/или деталей, имеющих общее функциональное назначение, совместно уложенных на предприятии-изготовителе в укладочные средства (футляр, коробку и т. п.), которые предусмотрено использовать вместе с уложенными в них изделиями, например набор чертежных инструментов (готовальня), набор концевых плоскопараллельных мер длины;

г) упаковочную единицу, представляющую изделие, создаваемое в результате соединения упаковываемой продукции с упаковкой.

5.1.4 Комплекс – два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций.

Каждое из этих специфицированных изделий, входящих в комплекс, служит для выполнения одной или нескольких основных функций, установленных для всего комплекса, например цех-автомат; завод-автомат, автоматическая телефонная станция, бурильная установка; изделие, состоящее из метеорологической ракеты, пусковой установки и средств управления; корабль.

В комплекс, кроме изделий, выполняющих основные функции, могут входить детали, сборочные единицы и комплекты, предназначенные для выполнения вспомогательных функций, например детали и сборочные единицы, предназначенные для монтажа комплекса на месте его эксплуатации; комплект запасных частей, укладочных средств, тары и др.

5.1.5 Комплект – два и более изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструмента и принадлежностей, комплект измерительной аппаратуры, комплект упаковочной тары и т. п.

К комплектам также относят сборочную единицу или деталь, поставляемую вместе с набором других сборочных единиц и/или деталей, предназначенных для выполнения вспомогательных функций при эксплуатации этой сборочной единицы или детали, например осциллограф в комплекте с укладочным ящиком, запасными частями, монтажным инструментом, сменными частями.

ОБЩИЕ ТРЕБОВАНИЯ К ФОРМАМ ДОКУМЕНТОВ

• 2.1. Содержание форм конструкторских и технологических документов должно отвечать требованиям соответствующих стандартов.

  Примеры оформления документов приведены:

  • в приложении 2 – конструкторских,
  • в приложении 3 – технологических.

  Примечания:

  1. При внесении изменений в документы заменой листов допускается исключать графу “№С-КИ” в формах приложения 2.
  2. Графу “Зона” формы 5 (“Спецификация”) приложения 2 допускается исключать и за счет нее увеличить размер граф “Наименование” и (или) “Обозначение”, если сборочный чертеж (схема) не разбит на зоны.

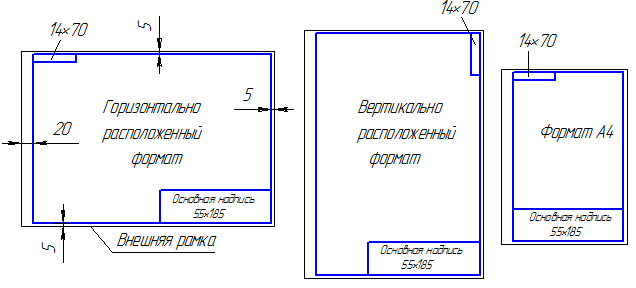

• 2.2. Основная надпись документов должна соответствовать требованиям ГОСТ 2.104, ГОСТ 21.101, ГОСТ 3.1103 и настоящего стандарта.

  Примечания:

  1. Высота основной надписи документов, получаемых на АЦПУ, определяется типом печатающего устройства
  2. Ширину основной надписи документов, получаемых на АЦПУ, допускается увеличивать или уменьшать за счет изменения размеров граф (граф 11, 16 и (или) 1, 2, 28, 30 – для конструкторских документов, а также граф 3 и 26 – для чертежей и схем).
  3. Для конструкторских (технологических) документов при расположении дополнительных граф 19-23 (блока дополнительной информации Б4) под основной надписью ширину граф следует увеличивать или уменьшать так, чтобы их суммарная ширина совпадала с шириной основной надписи.
  4. При выполнении документов формата А4 с вертикальным расположением поля подшивки рекомендуется ширину основной надписи делать равной ширине информационного поля.

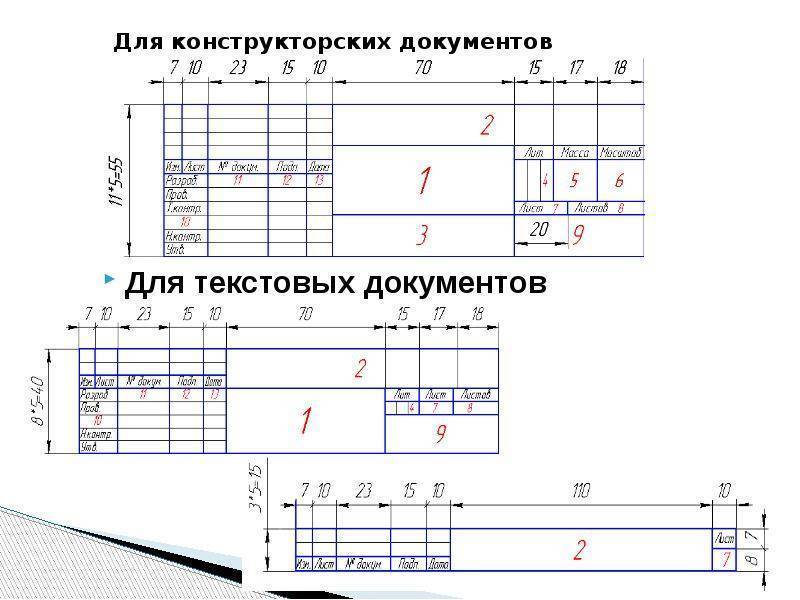

• 2.3. Примеры оформления основной надписи для конструкторских документов приведены в приложении 4:
  • на черт. 9 и черт. 10 – для текстовых конструкторских документов (первый или заглавный лист и последующие листы соответственно);
  • на черт. 11 и черт. 12 – для чертежей и схем (первый или заглавный лист и последующие листы соответственно).

  Примечания:

  1. Допускается располагать дополнительные графы по ГОСТ 2.104, а также помещать содержащуюся в них информацию без нанесения граф. При этом допускается печатать слова сверху вниз. Графы 19-25 допускается также наносить штампом в поле подшивки на первом или заглавном листе, а на последующих листах эти графы не наносить.
  2. Дополнительные графы 24 и 25 располагают в левом верхнем углу формата или непосредственно за графой 26 (27, 28, 29 – при их наличии) – для чертежей и схем.
  3. При выполнении конструкторского документа формата А3 допускается переносить графы 19-23 в свободную нижнюю левую часть листа (черт 13).
  4. Если в конструкторском документе предусмотрен лист регистрации изменений, то графы 14-18 выполняются только на первом или заглавном листе, на последующих листах их допускается не выполнять.
  5. Графу 31 допускается не выполнять.
  6. Допускается выполнять основную надпись по черт. 14 и 15.
• 2.4. При выполнении форм документов на АЦПУ следует применять краткую форму записи их наименований и обозначений, при этом сокращения должны соответствовать действующим стандартам.

  В качестве разделительной линии рекомендуется применять знак “подчеркивание” (черт. 1).

  ______________________________________________________________________________ _В_: ЦЕХ_: _УЧ_:_РМ__: _ОПЕР_: _____КОД, ___НАИМЕНОВАНИЕ_ОПЕРАЦИИ____ _Г_:___________ОБОЗНАЧЕНИЕ__ДОКУМЕНТА__________________________________ _Д:_КОД,__НАИМЕНОВАНИЕ_ОБОРУДОВАНИЯ_________________________________

  Черт. 1

  Примечания: В основной надписи документов допускаются следующие сокращения:

  в графе 10:

  • Р – разработал
  • П – проверил
  • Т – т. контролер
  • Н – н. контролер

  в графах 7 и 15:

  • Л – лист
  • С – страница

  в графе 8:

  • Л-В – листов
  • С-Ц – страниц.

  В формах документов допускаются следующие сокращения:

  • № С-КИ – номер строки
  • Ф-Т – формат
  • ОБОЗН. – обозначение
  • УКЛАД. – укладка.

Графические конструкторские документы

Наглядное изображение изделия с указанием размеров, материала изготовления, других параметров, характеристик может быть представлено в различном исполнении. Зависит это от задачи донесения нужной информации на каждом этапе производства. Принято делить виды конструкторских графических документов на следующие категории:

• Чертеж детали. Документ, содержащий полную информацию о детали, с указанием размеров, углов, допусках, значений чистоты поверхности. Указывается точная марка материала изготовления.
• Сборочный чертеж. Целевая информация о посадочных местах детали, сопрягаемых с другими элементами конструкции. При необходимости указывается порядок сборки. Может иметься список используемых крепежных элементов, оборудования, инструментов.
• Чертеж общего вида. Необходим для демонстрации конструкции изделия, пояснений для сборки. Документ описывает принцип действия конструкции в целом и отдельных ее частей.
• Габаритный чертеж. Упрощенное изображение детали, конструкции с указанием размеров, описанием мест крепления, установки элементов.
• Монтажный чертеж. Документ, содержащий информацию, необходимую при сборке конструкции, где в упрощенной форме показано изображение деталей, необходимые условия, параметры для их установки. Используется при монтаже габаритных конструкций.
• Схема. В документе описываются требования, условия, характеристики конструкции, детали. С помощью условных изображений отмечается взаимное расположение элементов, их взаимосвязь.

Выше перечисленные виды графических документов считаются основными. На практике можно встретить и другие варианты. Например, упаковочный, электромонтажный, теоретический чертеж. Специфическая информация для узкого круга специалистов применяется в отдельных отраслях производственной деятельности.

Такой подход ускоряет процесс, повышает производительность труда и сокращает время изготовления.

Чего делать нельзя: 9 запретов

В требованиях к текстовым документам содержится ряд запретов. Например, требования единой системы конструкторской документации (ЕСКД 2020) года запрещают:

1. Указывать индексы стандартов без обозначения присвоенного им регистрационного номера.
2. Писать математические знаки без числового сопровождения.
3. Ставить знак минус для обозначения отрицательных чисел.
4. Перечеркивать круг в качестве обозначения диаметра.

В самом тексте недопустимо применять:

1. Сокращения слов, кроме установленных правилами русской орфографии, соответствующими государственными стандартами, а также в данном документе.
2. Обороты разговорной речи, техницизмы, профессионализмы.
3. Для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), иностранные слова и термины при наличии равнозначных слов и терминов в русском языке.
4. Произвольные словообразования.

К физическим величинам тоже есть требования:

1. Нельзя сокращать обозначения единиц физических величин (если они употребляются без цифр, за исключением единиц физических величин в заголовках и боковиках таблиц и в расшифровках буквенных обозначений, входящих в формулы и рисунки).

Отклонение от обязательных требований не допускается, в соответствии с действующими правилами следует оформлять любой элемент текста.

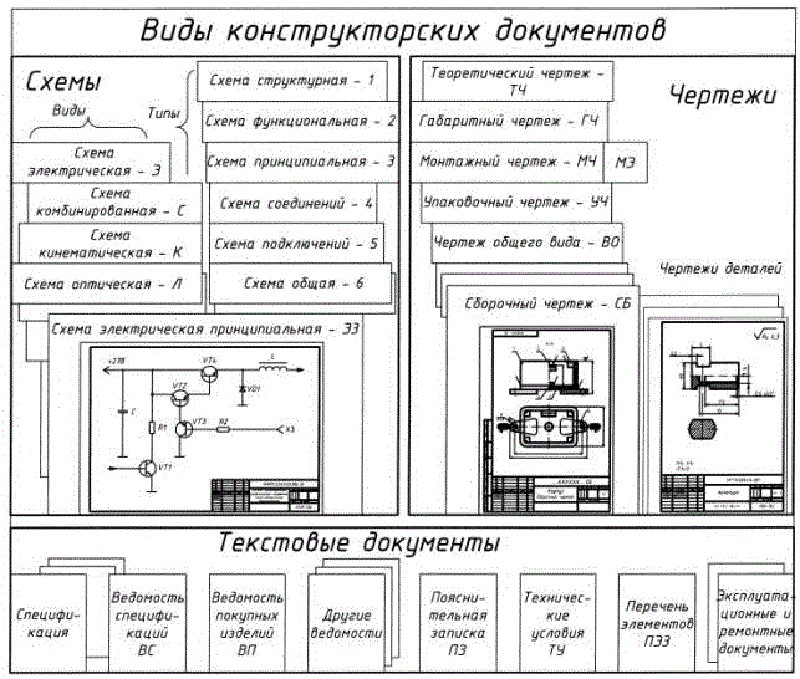

Виды конструкторских документов

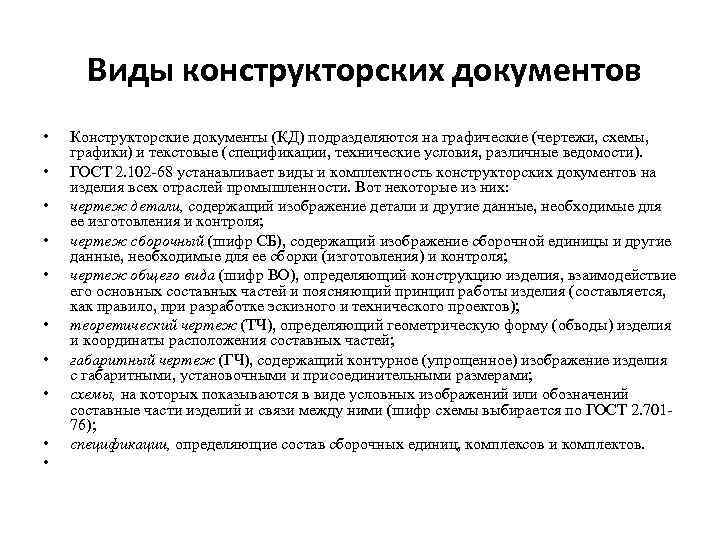

ГОСТ 2.102-68 выделяет следующие виды конструкторских документов (в скобках указаны их коды):

• Графические документы:
  • Чертеж детали;
  • Сборочный чертеж (СБ);
  • Чертеж общего вида (ВО);
  • Теоретический чертеж (ТЧ);
  • Габаритный чертеж (ГЧ);
  • Электромонтажный чертеж (МЭ);
  • Монтажный чертеж (МЧ);
  • Упаковочный чертеж (УЧ);
  • Схема (по ГОСТ 2.701);
  • Электронная модель детали;
  • Электронная модель сборочной единицы (ЭСБ);
  • Электронная структура изделия.
• Текстовые документы
  • Перечень элементов (ПЭ)
  • Пояснительная записка (ПЗ);
  • Таблица (ТБ);
  • Расчет (РР);
  • Инструкция (И);
  • Технические условия (ТУ);
  • Программа и методика испытаний (ПМ);
  • Эксплуатационные документы (по ГОСТ 2.601);
  • Ремонтные документы (по ГОСТ 2.602);
  • Спецификация;
  • Ведомость спецификаций (ВС);
  • Ведомость ссылочных документов (ВД);
  • Ведомость покупных изделий (ВП);
  • Ведомость разрешения применения покупных изделий (ВИ);
  • Ведомость держателей подлинников (ДП);
  • Ведомость технического предложения (ПТ);
  • Ведомость эскизного проекта (ЭП);
  • Ведомость технического проекта (ТП);
  • Ведомость электронных документов (ВДЭ).

Все текстовые документы могут быть выполнены в электронной форме. Все графические документы могут быть выполнены в электронной форме как электронные чертежи и(или) как электронные модели. Документы одного вида и наименования, независимо от формы, являются равноправными и взаимозаменяемыми.

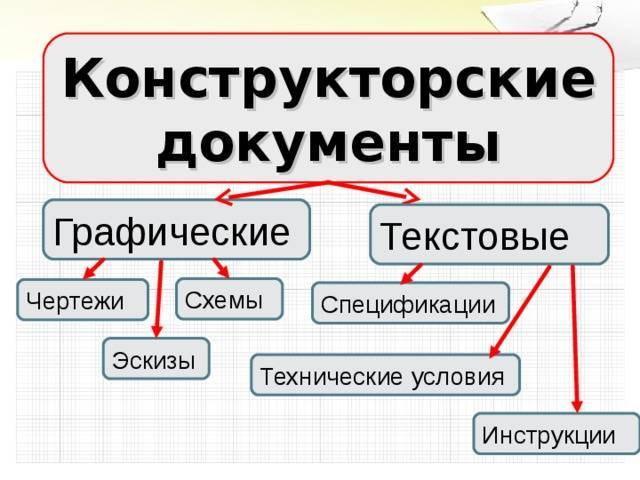

Графические конструкторские документы

Наглядное изображение изделия с указанием размеров, материала изготовления, других параметров, характеристик может быть представлено в различном исполнении. Зависит это от задачи донесения нужной информации на каждом этапе производства. Принято делить виды конструкторских графических документов на следующие категории:

• Чертеж детали. Документ, содержащий полную информацию о детали, с указанием размеров, углов, допусках, значений чистоты поверхности. Указывается точная марка материала изготовления.
• Сборочный чертеж. Целевая информация о посадочных местах детали, сопрягаемых с другими элементами конструкции. При необходимости указывается порядок сборки. Может иметься список используемых крепежных элементов, оборудования, инструментов.
• Чертеж общего вида. Необходим для демонстрации конструкции изделия, пояснений для сборки. Документ описывает принцип действия конструкции в целом и отдельных ее частей.
• Габаритный чертеж. Упрощенное изображение детали, конструкции с указанием размеров, описанием мест крепления, установки элементов.
• Монтажный чертеж. Документ, содержащий информацию, необходимую при сборке конструкции, где в упрощенной форме показано изображение деталей, необходимые условия, параметры для их установки. Используется при монтаже габаритных конструкций.
• Схема. В документе описываются требования, условия, характеристики конструкции, детали. С помощью условных изображений отмечается взаимное расположение элементов, их взаимосвязь.

Выше перечисленные виды графических документов считаются основными. На практике можно встретить и другие варианты. Например, упаковочный, электромонтажный, теоретический чертеж. Специфическая информация для узкого круга специалистов применяется в отдельных отраслях производственной деятельности.

Такой подход ускоряет процесс, повышает производительность труда и сокращает время изготовления.

3 Термины, определения и сокращения

3.1 Термины и определения В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1 документ: Зафиксированная на материальном носителе информация, обладающая признаками, позволяющими ее идентифицировать*. _______________ Здесь и далее знаком «*» отмечены пункты, к которым даны в приложении А.

3.1.2 конструкторский документ: Документ, который в отдельности или в совокупности с другими документами определяет конструкцию изделия и имеет содержательную и реквизитную части, в том числе установленные подписи*.

3.1.3 содержательная часть: Часть документа, в которой приведено его техническое содержание*.

3.1.4 реквизитная часть: Часть документа, в которой приведена установленная номенклатура реквизитов (атрибутов) и их значения*.

3.1.5 конструкторская документация: Совокупность конструкторских документов, содержащих данные, необходимые для проектирования (разработки), изготовления, контроля, приемки, поставки, эксплуатации, ремонта, модернизации, утилизации изделия.

3.1.6 бумажный конструкторский документ: Конструкторский документ, выполненный на бумажном или аналогичном по назначению носителе (кальке, микрофильмах, микрофишах и т.п.)*.

3.1.7 графический документ: Конструкторский документ, содержащий в основном графическое изображение изделия и/или его составных частей, отражающее взаимное расположение и функционирование этих частей, их внутренние и внешние связи. Примечание — К графическим конструкторским документам относят чертежи, схемы, электронные модели изделия и его составных частей.

3.1.8 текстовый документ: Конструкторский документ, содержащий в основном сплошной текст или текст, разбитый на графы. Примечание — К текстовым конструкторским документам относят спецификации, технические условия, ведомости, таблицы и т.п.

3.1.9 аудиовизуальный документ (мультимедийный документ): Электронный конструкторский документ, содержащий видеоинформацию и/или звуковую информацию.

3.1.10 электронный конструкторский документ: Конструкторский документ, выполненный программно-техническим средством на электронном носителе*.

3.2 Сокращения В настоящем стандарте приняты следующие сокращения: ЕСКД — Единая система конструкторской документации; ЖЦ — жизненный цикл; КД — конструкторский документ (документы, документация); ТЗ — техническое задание.

Обозначение изделий и конструкторских документов

ГОСТ 2.201-80 устанавливает единую обезличенную классификационную систему обозначения изделий основного и вспомогательного производства и их конструкторских документов всех отраслей промышленности. Обозначение изделия имеет вид:

АБВГ.XXXXXX.XXX-XX.XX

где АБВГ — четырехзначный буквенный код организации-разработчика изделия; XXXXXX — шестизначный числовой код классификационной характеристики согласно классификатору ЕСКД; XXX — трехзначный числовой регистрационный номер; -XX — двух- или трехзначный порядковый номер исполнения (только при групповом исполнении); .XX — дополнительный двухзначный номер исполнения (только при групповом исполнении).

Обозначение основного конструкторского документа совпадает с обозначением изделия.

Обозначение неосновного документа состоит из обозначения изделия и кода документа, например СБ — код сборочного чертежа, Э3 — код схемы электрической принципиальной. Код документа не может содержать больше четырёх знаков.

Графические конструкторские документы

• Чертеж детали. Документ, содержащий полную информацию о детали, с указанием размеров, углов, допусках, значений чистоты поверхности. Указывается точная марка материала изготовления.
• Сборочный чертеж. Целевая информация о посадочных местах детали, сопрягаемых с другими элементами конструкции. При необходимости указывается порядок сборки. Может иметься список используемых крепежных элементов, оборудования, инструментов.
• Чертеж общего вида. Необходим для демонстрации конструкции изделия, пояснений для сборки. Документ описывает принцип действия конструкции в целом и отдельных ее частей.
• Габаритный чертеж. Упрощенное изображение детали, конструкции с указанием размеров, описанием мест крепления, установки элементов.
• Монтажный чертеж. Документ, содержащий информацию, необходимую при сборке конструкции, где в упрощенной форме показано изображение деталей, необходимые условия, параметры для их установки. Используется при монтаже габаритных конструкций.
• Схема. В документе описываются требования, условия, характеристики конструкции, детали. С помощью условных изображений отмечается взаимное расположение элементов, их взаимосвязь.

Выше перечисленные виды графических документов считаются основными. На практике можно встретить и другие варианты. Например, упаковочный, электромонтажный, теоретический чертеж. Специфическая информация для узкого круга специалистов применяется в отдельных отраслях производственной деятельности.

Такой подход ускоряет процесс, повышает производительность труда и сокращает время изготовления.

1.4 Основная надпись

Чертеж оформляется рамкой, которая проводится сплошной основной линией на расстоянии 5 мм от правой, нижней и верхней сторон внешней рамки чертежа. С левой стороны оставляется поле шириной 20 мм, служащее для подшивки и брошюровки чертежей (Рисунок 1.2).

Рисунок 1.2 – Примеры оформления чертежа

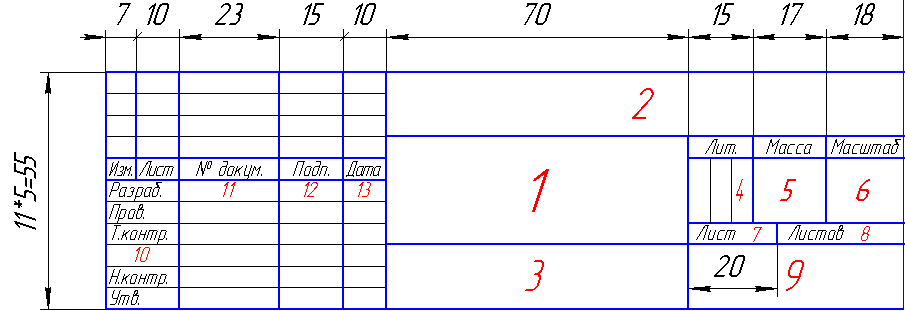

Основная надпись помещается в правом нижнем углу конструкторских документов. На листах формата А4 основную надпись располагают вдоль короткой стороны листа, на листах формата А3 и более допускается располагать основную надпись как вдоль длинной, так и вдоль короткой стороны листа. Основные надписи, дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303 – 68* (Рисунок 1.3). Основная надпись по форме 1 используется в чертежах приборо и машиностроения. Основная надпись по форме 2 используется в спецификации и других текстовых документах — первый лист, по форме 3 — последующие листы.

форма 1 форма 2 форма 2а Рисунок 1.3 – Примеры основных надписей графических и текстовых документов В графах основной надписи указывают:

• в графе 1 — наименование изделия;
• в графе 2 — обозначение документа;
• в графе 3 — обозначение материала детали;
• в графе 4 — литеру, присвоенную данному документу;
• в графе 5 — массу изделия;
• в графе 6 — масштаб;
• в графе 7 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);
• в графе 8 — общее количество листов документа (графу заполняют только на первом листе);
• в графе 9 — наименование предприятия, выпускающего документ;
• в графе 10 — указываются функции исполнителей: «Разработал», «Проверил»;
• в графе 11- фамилии лиц, подписавших документ;
• в графе 12 — подписи лиц, фамилии которых указаны в графе 11;
• в графе 13 — дата;
• графы 14-18 заполняются на производственных чертежах.
