Фрикционная муфта

Принцип работы

При выключенной коробке передач, происходит свободное вращение дисков, так как в это время отсутствует давление насоса, а сами фрикционы не зажаты. Но когда происходит включение коробки передач, масляным насосом создается давление, которое с помощью гидроблока направляется к специальному каналу и диски начинают прижиматься друг к другу. Это активизирует работу необходимой шестерни, в то время как другие вынуждены остановиться.

Порядок работы механизма сцепления:

1. В момент перевода селектора АКПП в положение D, масляный насос создает давление в системе.
2. Масло подается к заданному каналу гидроблока.
3. Фрикционные диски плотно сжимаются между собой под воздействием давления трансмиссионной жидкости.
4. Барабан входит в зацепление с солнечной шестерней.
5. В работу включается соответствующая пара зубчатого зацепления.
6. Заданный момент вращения передается на выходной вал АКПП и дальше на ходовую систему.

Скорость движение автомобиля зависит от установленного передаточного отношения.

Муфта сцепления

Данная разновидность муфты отвечает за плавное сцепление ведущего и ведомого валов. Сложность ее задачи обусловливается не столько физической сцепкой, сколько противодействием нагрузкам окружающей среды. Для понимания особенности таких муфт на фоне других деталей, обеспечивающих сцепку, можно сравнить их с аналогами в виде зубчатых и кулачковых компонентов соединительной цепи. В отличие от них, фрикционные муфты сцепления при большой разности в скоростях двух валов не дают сильных ударов и перегрузок. Они скорее затормаживают активность механизма, обеспечивая тем самым возможность соосного сопряжения в наиболее выгодный момент. Иными словами, они подстраиваются под оптимальные условия сопряжения.

Кулачковые устройства

Фрикционная муфта с кулачками подходит для станочных устройств. Многие модели выдерживают значительную нагрузку, однако в данном случае многое зависит от барабана. У некоторых устройств он фиксируется между перегородками. Также надо отметить, что есть модели на пластинах. Для удержания деталей применяется конусный корпус.

Наиболее распространенными считаются муфты на отжимных дисках. У них используются барабаны небольшой ширины. Штоки в данном случае соединяются с вилками. Многие модели используются в механизмах сцепления. Стяжные пальцы могут фиксироваться у основания перегородок. Ведомый барабан практически не стирается. Стяжные пальцы стандартно используются небольшого размера.

Модели с несколькими барабанами

Довольно часто на производстве встречается муфта предохранительная (фрикционная) с несколькими барабанами. Среди достоинств модификации стоит отметить хорошие упоры и высокую прижимную силу. Многие модели способны выдерживать большие нагрузки. У механизмов редко устанавливаются накладки. Также стоит отметить, что ведущие шестерни используются большого размера. Некоторые муфты работают от растяжных пальцев. У них имеются две стойки.

При этом вилка для подключения находится в передней части конструкции. Устройства не подходят для приводов, поскольку у них медленный старт. Также стоит отметить, что существуют модели с отжимным диском. Шток в данном случае располагается в горизонтальном положении. Пальцы при этом используются небольшого размера. В устройствах высокая сила сжатия. Барабаны способны вращаться только в одном направлении. Ведущий диск может находиться за выжимной пластиной либо перед ней.

Когда нужна замена фрикционных дисков

Каждому автовладельцу очень важно осознать, что эксплуатировать машину, у которой изношены и сгоревшие фрикционы очень опасно. И на это есть причины:

• Соседние поршни, барабан и втулки могут перегреться.
• Клеевой слой накладки может попасть в масляную жидкость, что также приводит к падению давления, загустению масла, ухудшается трение втулок, изнашиваются клапанные плиты и др.

Вышеперечисленные проблемы могут стать причиной внезапной остановки автомобиля, что как всегда бывает в самый неподходящий момент.

Существует немало признаков, указывающих на выход из строя фрикционов. При проявлении водителю необходимо предпринять срочные меры, дабы избежать серьезных последствий. Что касается признаков, следует насторожиться если:

• Масло становится тёмным и у него появляется запах гари.
• С помощью замерного щупа или контрольной пробирки выявляется уменьшение уровня смазки.
• Селектор коробки передач стоит на нейтральном режиме, но автомобиль всё равно движется.
• Появились сложности с переключением передач.
• Отказал режим заднего движения.
• Автомобиль начинает дёргаться и пинаться, когда выполняется переход на другой скоростной режим.
• При холостых оборотах появляется металлический шум.

Для чего нужны в АКПП фрикционы, стальные диски?

Фрикционы работают в паре со стальными дисками по аналогии со сцеплением механических КПП. Прижимаясь к стальным дискам, они соединяют два вращающихся вала АКПП. Фрикционы собраны в Барабан (который еще называют «Корзиной сцепления») и он имеет два состояния: «рабочее» — заблокированное, когда фрикционы сжаты со стальными дисками через поршень и «свободное» — когда между фрикционами остается рабочий зазор с маслом и сцепления нет. В разомкнутом состоянии фрикционы со стальными дисками вращаются с разными скоростями.

Таких барабанов с фрикционами в АКПП бывает от 3-х (плюс тормозная лента) до 7-ми и больше.

Работой барабанов управляет компьютер изменением давления масла, подаваемого гидроблоком — соленоидами, в пакеты сцепления. Гидроблок, с помощью соленоидов- электроклапанов гидравликой нажимает на поршни барабанов, сжимая фрикционы с стальными дисками одних пакетов и, сбрасывая давление в других, позволяет пружинам разжимать фрикционы в нерабочих пакетах.

Модели для приводов

Фрикционная муфта для приводов может работать с одним или несколькими барабанами. В данном случае штоки производятся под небольшие валы. Барабаны устанавливаются в горизонтальном положении. Многие модификации оснащаются дисками из сплава алюминия. Также стоит отметить, что существуют модификации с пружинными устройствами.

Если рассматривать стандартную модификацию, то у нее имеются два отжимных диска. Между ними есть только одна пластина. Втулка в данном случае крепится за штоком. С целью сохранности барабана устанавливаются подшипники. Если рассматривать модели для больших приводов, то у них имеется отжимной диск с перегородкой. Ведомый барабан работает на широкой стойке. Нажимные пружины могут быть со стяжками. Вилки у муфт фиксируются у основания. Некоторые модели производятся с конусными корпусами. Дополнительно у муфт применяются компактные рабочие пластины.

Конструкционные материалы

Давайте разберемся, из чего состоят детали:

Сталь. Практически 90% все полезной массы созданы именно из нее. Это наиболее подходящий по структурным особенностям материал.
Абразивное покрытие. Кевлар, углеродные соединения разных видов, некоторые керамические напыления. Основной критерий выбора – возможность увеличить трение, оно необходимо для передачи силы. В моделях существует и иное покрытие, но чаще остальных используется обозначенное в пункте.
Масло. Обеспечивает плавность хода. При сцепном воздействии элементы сильно давят на «собратьев», если не будет нужной смазки, износ возрастает в разы. Но при чрезмерном количестве возникает потеря полезной работы

Важно выявить идеальный баланс.
Пластик. Этот материал используется редко

Как мы уже пояснили, конструкция фрикционной муфты в большинстве случаев этого не допускает. Но иногда диски выполняются из пластика.

Разновидности муфт

Встречается довольно большое количество различных устройств, которые могут классифицироваться по конструктивному признаку. В большинстве случаев в качестве основного элемента выступает диск с особыми свойствами. При этом могут создаваться следующие варианты исполнения:

1. Цилиндрические.
2. Конусные.
3. Барабанно-ленточные.

Подобные варианты исполнения применяются в том случае, когда нужно обеспечить особые эксплуатационные характеристики. Современным вариантом исполнения можно назвать многодисковую конструкцию, которая характеризуется высокой плавностью хода на момент эксплуатации.

Классификация проводится и по типу применяемого привода для передачи усилия. Выделяют следующие варианты исполнения:

1. Гидравлика сегодня встречается крайне часто, так как она основана на передаче усилия за счет жидкости. В качестве технической жидкости часто применяется масло или специальная жидкость.
2. Пневматика сегодня также встречается крайне часто. В этом случае усилие передается за счет сжатого воздуха, который часто генерируется компрессором.
3. Современные варианты исполнения работают от электромагнитных полей. Однако, высокая стоимость и сложность изготовления определяют относительно узкое распространение подобного механизма.

Еще одной распространенной классификацией можно назвать то, каким именно образом передается вращение: сухим или мокрым. Во втором случае за счет добавления смазки существенно расширяется срок эксплуатации фрикционной муфты, а также проводится отведение температуры.

Дисковые устройства

Довольно большое распространение получили дисковые фрикционные муфты. Ключевые моменты следующие:

1. Может применяться сочетание дисков для повышения степени надежности.
2. Диски имеют сложную конструкцию, при изготовлении применяются различные материалы.
3. Небольшие линейные размеры также можно назвать ключевым достоинством предложения.

Дисковые устройства получили широкое распространение, они могут классифицироваться по самым различным признакам.

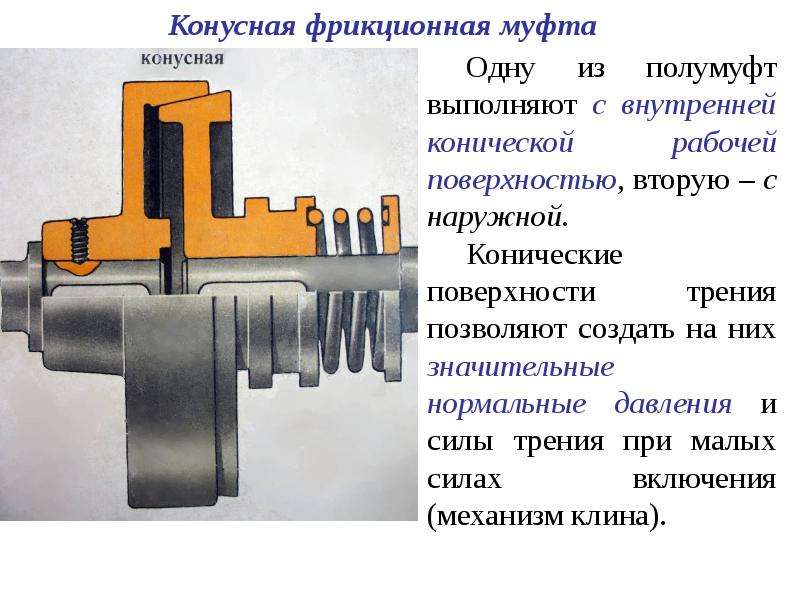

Конусные модификации

Для изменения основных свойств механизма применяются конусные элементы, за счет которых передается усилие. Особенности следующие:

1. Более высокая плавность хода.
2. Обеспечивается высокая степень сцепления.
3. За счет изменения усилия может регулироваться частота вращения, но на протяжении недлительного периода.

Модификации конусного типа получили широкое распространение. Однако, сложности при изготовлении становятся причиной существенного повышения стоимости.

Цилиндрические устройства

Могут применяться и цилиндрические фрикционные муфты. При изготовлении основной части применяется специальный фрикционный материал, характеризующийся повышенной устойчивостью к воздействию высокой температуры.

Сегодня цилиндрические устройства производятся самыми различными производителями. Х существенным недостатком можно назвать достаточно большие размеры.

Особенности многодисковых моделей

Для уменьшения радиальных габаритов фрикционных дисков применяется муфта многодисковая. Среди особенностей отметим следующее:

1. За счет нескольких дисков получается одинаковая поверхность трения при уменьшении радиальных размеров.
2. Подобная многодисковая фрикционная муфта устанавливается на большинстве грузовых транспортных средств.
3. За счет воздействия силы оказывается требуемое трение, оно и передает силу.
4. Показатель толщины может варьировать в достаточно большом диапазоне.
5. Диски могут работать со смазывающим веществом и без него.

За счет сочетание нескольких дисков может передаваться требуемое усилие. Все элементы должны быть строго соосными, поэтому проводится установка строго на одной полумуфте.

Модели с одним барабаном

Подобные варианты исполнения используются для передачи небольшого усилия. Среди особенностей отметим:

1. Компактные размеры.
2. Снижение степени нагрева поверхности.
3. Увеличение степени эффективности применения фрикционной муфты.
4. Снижение нагрева поверхности.

Модели с одним барабаном характеризуются тем, что при их производстве не применяются абразивные и фрикционные материалы.

Принцип действия муфты

Основная задача многодисковой муфты — плавное соединение и отключение входного (ведущего) и выходного (ведомого) валов в нужный момент за счет силы трения между дисками. В этом случае крутящий момент передается с одного вала на другой. Диски сжимаются давлением жидкости.

Основное отличие многодискового механизма от других заключается в том, что при увеличении количества дисков увеличивается количество контактных поверхностей, что дает возможность передавать больший крутящий момент.

Основой нормальной работы фрикционной муфты является наличие регулируемого зазора между дисками. Этот интервал должен соответствовать значению, установленному производителем. Если зазор между дисками сцепления меньше заданного значения, сцепления постоянно находятся в «сжатом» состоянии и соответственно быстрее изнашиваются. Если расстояние больше, во время работы наблюдается пробуксовка сцепления. И в этом случае не избежать быстрого износа. Точная регулировка зазоров между муфтами при ремонте муфты является ключом к ее правильной работе.

Принцип работы

Как уже отмечалось, муфты могут иметь разные задачи, но в целом принцип их работы остается одним – осуществление сопряжения и разъединения двух рабочих агрегатов. В процессе подключения к движению фрикционной муфты на управляемом валу постепенно нарастает сила прижатия. То есть фрикционная сторона осуществляет поступательное сцепление с ведомым валом. В этот момент важна не столько сама сцепка, сколько схождение двух сил прижатия на фоне совершаемой работы со стороны основного вала.

Муфта для предохранения рассчитана на функцию безопасного разобщения валов при выходе пиковой величины крутящего момента за рамки стандартных значений. Подключаемый вал в дальнейшем будет продолжать стабильную плавную работу. Впрочем, это определит характер движения механизмов, которые обслуживает фрикционная муфта. Принцип работы дисков при осуществлении прямолинейного движения предполагает, что большое значение в качестве сопряжения будут иметь вспомогательные узлы и агрегаты, через которые также транслируется передача. Например, к таким могут относиться бортовые редукторы, сервомеханизм (при поворотах), а также вилка отключения муфты.

Устройство и принцип работы некоторых муфт

Примером нерасцепляемых муфт являются так называемые глухие муфты. По характеру работы их относят к жестким муфтам. Глухие муфты соединяют соосные валы в одну жесткую линию. Наиболее распространенными глухими муфтами являются втулочные и фланцевые муфты.

Рис. 32. Втулочные муфты: а – крепление втулки 1 штифтами 2; б – крепление втулки 1 шпонками 3 и фиксация винтом 2

Втулочная муфта представляет собой втулку, надеваемую на концы валов и закрепляемую на них штифтами (рис. 32 а), шпонками (рис. 32 б) или шлицами. Эти втулки имеют простую конструкцию, малые габариты и низкую стоимость. Прочность таких муфт определяется прочностью штифтов и шпонок.

Фланцевая муфта (рис. 33) состоит из двух полумуфт с фланцами, стянутыми болтами. Фланцевые муфты могут передавать большие моменты, достаточно надежны в работе.

Жесткие компенсирующие муфты предназначены для соединения валов с компенсацией различного рода смещений (рис. 34 а — радиальных, б — осевых, в — угловых), появляющихся вследствие неточности изготовления и монтажа.

В качестве примера таких муфт рассмотрим зубчатую компенсирующую муфту. Она состоит (рис. 35) из двух обойм 1 с внутренними зубьями эвольвентного профиля, которые зацепляются с зубьями втулок 2, насаживаемых на концы валов. Обоймы соединены между собой болтами.

Рис. 35 Зубчатая муфта

Основная часть упругих муфт — упругий элемент (неметаллический или металлический), смягчающий толчки и удары, защищающий от крутильных колебаний.

Наиболее широко применяемая упругаявтулочно-пальцевая муфта (МУВП) состоит из двух полумуфт (рис. 36), в одной из которых в конических отверстиях закреплены соединенные пальцы с надетыми гофрированными резиновыми втулками.

Рис. 36. Втулочно-пальцевая Рис. 37. Муфта упругая с

муфта торообразной оболочкой

Упругая муфта с горообразной оболочкой состоит из двух полумуфт (рис. 37), упругой оболочки, по форме напоминающий автомобильную шину, и двух колец, зажимающих с помощью винтов оболочку. Эта муфта обладает высокими упругими и демпфирующими свойствами, обеспечивает шумо- и электроизоляцию узлов привода.

Примером сцепных (управляемых) муфт могут служить кулачковые (рис. 38) и фрикционные (рис. 39) муфты.

Рис. 38. Схема кулачковой муфты

Кулачковая муфта состоит из двух полумуфт с кулачками на торцевых поверхностях. Для переключения муфты одна полумуфта передвигается вдоль вала на направляющей шпонке или шлицах с помощью механизма управления муфтой. При включении кулачки одной полумуфты входят во впадины другой, создавая жесткое сцепление.

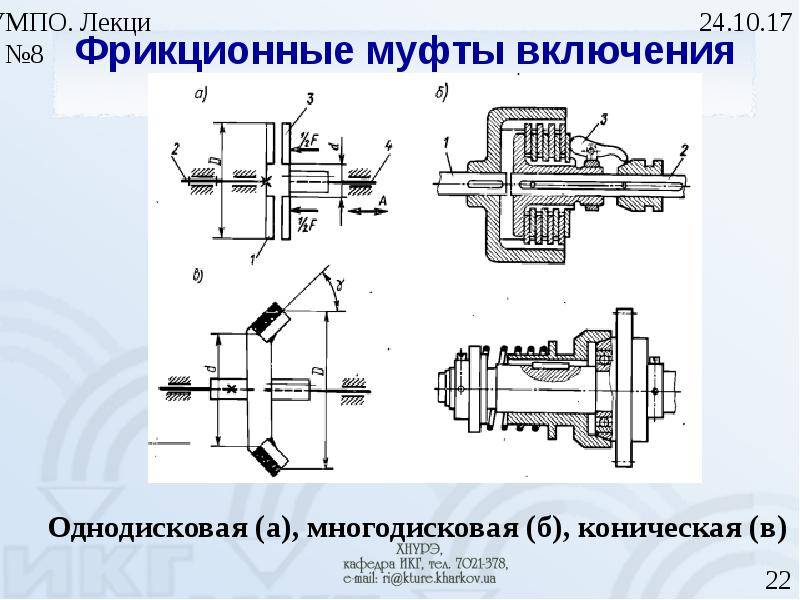

Рис. 39. Схемы фрикционных муфт

Фрикционные муфты служат для плавного сцепления валов под нагрузкой на ходу при любых скоростях. Передача крутящего момента осуществляется силами трения между трущимися поверхностями деталей муфты. В момент перегрузок фрикционные муфты пробуксовывают, предохраняя машину от поломок. По форме поверхности трения фрикционные муфты делятся на дисковые (рис.39 а), конусные (рис. 39 б) и цилиндрические (рис. 39 в)

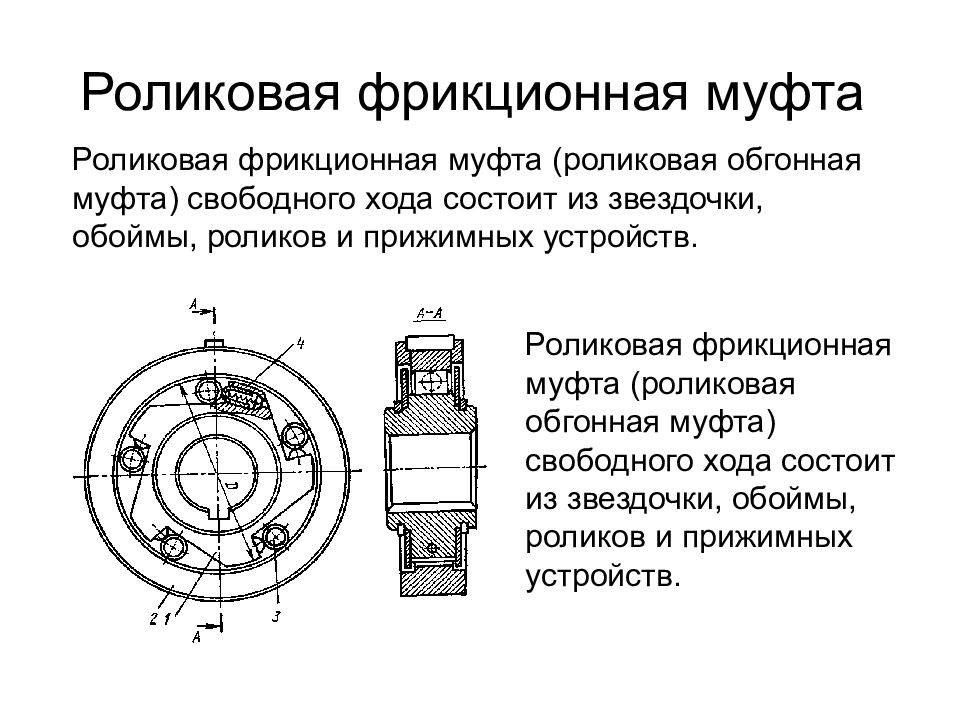

Самоуправляемые муфты предназначены для автоматического сцепления и расцепления валов при изменении заданного режима работы машины. Примером самоуправляемых муфт могут служить предохранительные муфты.

Предохранительная пружинно-кулачковая муфта по конструкции аналогична сцепной кулачковой, только подвижная в осевом направлении полумуфта прижимается к неподвижной с помощью пружины. При перегрузке сила на гранях кулачков становится больше прижимного усилия пружины и муфта многократно прощелкивает кулачками, подавая звуковой сигнал о перегрузке.

Рис. 40 Предохранительная

муфта со срезным штифтом

Существуют такжепредохранительные муфты с разрушающимся штифтом. На рис. 40 изображена такая предохранительная муфта. В ней при перегрузке штифт 3 срезается кромками стальных закаленных втулок 4, установленных в полумуфтах 1 и 2. Для возобновления работы машины вывинчивают пробку и срезанный штифт заменяют новым. Иногда в муфте ставится два срезных штифта.

Дата добавления: 2016-12-16 ; просмотров: 5327 ;

Общее устройство муфты

Рассматриваемое устройство может существенно различаться по конструктивным особенностям, но в большинстве случаев представлено сочетанием пакетов дисковых элементов в фрикционной функцией. При этом муфта фрикционная характеризуется особыми свойствами, которые должны учитываться. Особенности заключаются в следующем:

1. Классификация проводится по числу дисков. Этот параметр во многом зависит то частоты крутящего момента.
2. Усилие может передаваться от одного вала к другому с различным показателем частоты вращения, в большинстве случаев устанавливается два диска.
3. В большинстве случаев один диск представлен стальным изделие, второй фрикционным. При этом при изготовлении, как правило, применяется материал со сходными свойствами.
4. Особыми свойствами обладает фрикционное покрытии. Его задача заключается в обеспечении требуемой сцепки.
5. Для того чтобы существенно повысить эффективность фрикционного покрытия поверхность снабжается специальными керамическими и углеродистыми элементами с повышенной износостойкостью.
6. В продаже встречаются и варианты исполнения без фрикционного покрытия. В этом случае есть барабанная основа, которая сочетается с валом.
7. В некоторых случаях проводится добавление возвратной пружины и поршня. Основная задача подобных элементов заключается в существенном повышении степени сцепки. Пружина отвечает за возврат диска на свое рабочее место.

Промежуточное устройство может иметь самую различную конструкцию, все зависит от поставленной задачи.

Устройство и основные компоненты

Многодисковая фрикционная муфта конструктивно представляет собой пакет из стальных и фрикционных дисков, которые чередуются между собой. Их количество напрямую зависит от того, какой крутящий момент необходимо передавать между валами.

Принцип работы многодисковой муфты

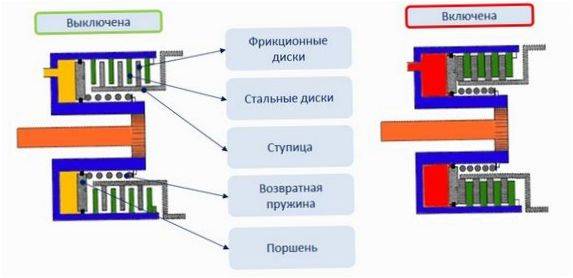

Итак, в муфте присутствует два вида дисков – стальные и фрикционные. В чем же их различие? Все дело в том, что второй вид дисков имеет специальное покрытие, называемое «фрикционным». Оно изготовлено из материалов, которые имеют повышенный коэффициент трения: керамика, углеродные композиты, кевларовые нити и проч.

Чаще всего фрикционные диски – это стальные диски с фрикционным слоем. Однако, их основой не всегда выступает сталь, иногда эти части муфты изготавливают из прочной пластмассы. Диски крепятся к ступице ведущего вала.

Обычные стальные диски без фрикционных покрытий фиксируются в барабане, связанном с ведомым валом.

Также в конструкцию муфты входят поршень и возвратная пружина. Под действием давления жидкости поршень давит на пакет дисков, за счет чего и возникает сила трения между ними, а также передается крутящий момент. После того, как давление сбрасывается, пружина возвращает поршень обратно, и муфта выключается.

Различают два типа многодисковой муфты: сухая и мокрая. Второй тип устройств частично заполнен маслом. Смазочный материал необходим для:

• более эффективного отвода тепла;
• смазывания деталей муфты.

Мокрая многодисковая муфта имеет один недочет – у нее отмечается низкий коэффициент трения. Данный недостаток производители компенсируют с помощью увеличения давления на диски, а также благодаря использованию новейших фрикционных материалов.

Применение муфты

Многодисковые фрикционные муфты широко применяются в автомобилях. Данное устройство используется в следующих системах:

• сцепление (в вариаторах без гидротрансформатора);
• автоматическая коробка передач (АКПП): муфта в АКПП служит для передачи крутящего момента к планетарному ряду;
• роботизированная коробка передач: пакет дисков с двойным сцеплением в коробке-роботе используется для высокоскоростного переключения передач;
• системы полного привода: фрикционное устройство устанавливают в раздаточной коробке (муфта здесь необходима для автоматического блокирования межосевого дифференциала);
• дифференциал: механическое устройство выполняет функцию полной или частичной блокировки.

Самый частой поломкой автоматической коробки передач, является износ фрикционных дисков или попросту – фрикционов. Происходит это в любом случае, даже если вы ухаживаете и (правда произойдет такое при приличном пробеге в 300 – 450 000 км). Если они сгорели, то передачи АКПП автомобиля не будут включаться или буксовать (про это чуть ниже). Не многие знают про эти диски, но они очень важный элемент в строении всей коробки в целом. Если можно грубо «выразиться» – это своеобразное сцепление автомата, именно эти элементы способствуют включению той или иной передачи. Лично я очень долго искал простую внятную статью по этим дискам, но так и не нашел, поэтому для общего понимания решил написать эту статью …

Начнем с определения.

Фрикционы (фрикционные диски)

– это элемент сцепления между передачами, по аналогии с механической коробкой передач. В запрограммированный момент они смыкаются (при помощи давления масла) и останавливают нужную шестерню, в другой момент они размыкаются — шестерня начинает вращаться.

Принцип работы

По назначению фрикционные муфты могут быть сцепными и предохранительными.

Сцепная фрикционная муфта (муфта сцепления) предназначенная для разъединения и плавного соединения входного и выходного валов посредством трения.

Во время включения в работу сцепных фрикционных муфт крутящий момент на ведомом валу возрастает поступательно и пропорционально увеличению силы взаимного прижатия поверхностей трения. Это позволяет соединять валы под нагрузкой и со значительной начальной разницей их угловых скоростей. В процессе включения муфта пробуксовывает, а разгон ведомого вала осуществляется плавно без ударов.

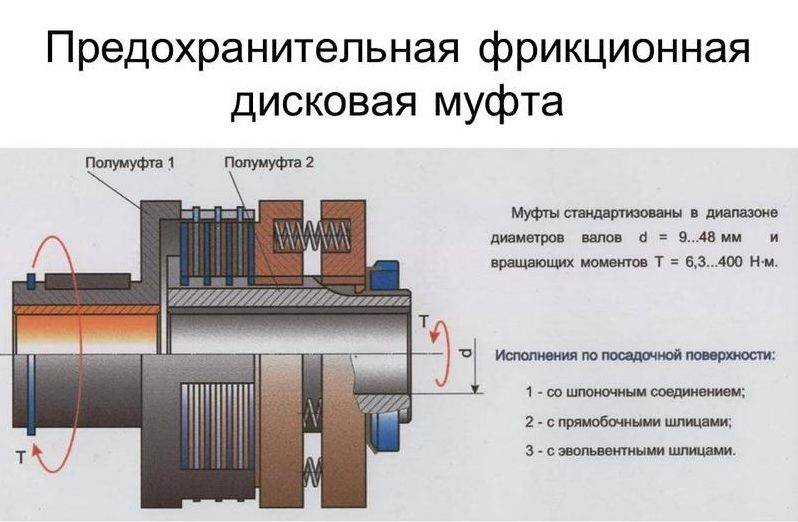

Предохранительная муфта предназначена для разобщения входного и выходного валов в случае превышения предельной величины крутящего момента.

По типу трущихся поверхностей различают муфты дисковые, конусные, барабанные, барабанно-ленточные.

По способу создания сил трения различают муфты с пружинным, грузовым, центробежным, кулачковым, гидравлическим, пневматическим и электромагнитным нажимом.

По типу сил трения различают муфты сухого трения и муфты, работающие в масле.

Виды фрикционных дисков. Пакет фрикционов АКПП

Если говорить о первых автоматических коробках , там использовались односторонние фрикционы, которые с одной стороны (вращающейся) имели картонную поверхность, а с другой (неподвижной) – стальную. В современных АКПП используются двухсторонние диски, изготовленные из высокопрочных материалов (однако недавно на YouTube было видео, где показан ремонт АКПП Infiniti FX37, где показали картонные фрикционы. Надеемся, Вам так не повезет).На краю дисков обычно имеется накладка (напыление) из графита, которая служит для исключения перегрева. Из этих дисков формируется так называемый фрикционный пакет. Таких пакетов в коробке несколько, в зависимости от числа передач и устройства.

Конструкционные материалы

Давайте разберемся, из чего состоят детали:

Сталь. Практически 90% все полезной массы созданы именно из нее. Это наиболее подходящий по структурным особенностям материал.
Абразивное покрытие. Кевлар, углеродные соединения разных видов, некоторые керамические напыления. Основной критерий выбора – возможность увеличить трение, оно необходимо для передачи силы. В моделях существует и иное покрытие, но чаще остальных используется обозначенное в пункте.
Масло. Обеспечивает плавность хода. При сцепном воздействии элементы сильно давят на «собратьев», если не будет нужной смазки, износ возрастает в разы. Но при чрезмерном количестве возникает потеря полезной работы

Важно выявить идеальный баланс.
Пластик. Этот материал используется редко. Как мы уже пояснили, конструкция фрикционной муфты в большинстве случаев этого не допускает

Но иногда диски выполняются из пластика.

Как мы уже пояснили, конструкция фрикционной муфты в большинстве случаев этого не допускает. Но иногда диски выполняются из пластика.

Используемые в конструкции материалы

Традиционные технологии изготовления муфт базируются на использовании стальных сплавов с антикоррозийными покрытиями. В наши дни также развивается сегмент композитных углеродных материалов, кевларовые элементы и так далее. Самые же технически развитые детали изготавливают из специализированных фрикционных материалов. В частности, к таким можно отнести ретинакс, трибонит и пресс-композит. Первый представляет собой сплав барита, асбеста и фенолформальдегидных смол, дополненных стружкой из латуни. В состав трибонита также входят компоненты нефтепродуктов и композиты, благодаря которым диск фрикционной муфты может эксплуатироваться в условиях водной среды. Прессованные композиты отличаются тем, что в составе их структуры предусматриваются высокопрочные волокна, повышающие износостойкость деталей.

Используемые в конструкции материалы

Традиционные технологии изготовления муфт базируются на использовании стальных сплавов с антикоррозийными покрытиями. В наши дни также развивается сегмент композитных углеродных материалов, кевларовые элементы и так далее. Самые же технически развитые детали изготавливают из специализированных фрикционных материалов. В частности, к таким можно отнести ретинакс, трибонит и пресс-композит. Первый представляет собой сплав барита, асбеста и фенолформальдегидных смол, дополненных стружкой из латуни. В состав трибонита также входят компоненты нефтепродуктов и композиты, благодаря которым диск фрикционной муфты может эксплуатироваться в условиях водной среды. Прессованные композиты отличаются тем, что в составе их структуры предусматриваются высокопрочные волокна, повышающие износостойкость деталей.

Принцип действия муфты

Основная задача многодисковой муфты — плавное соединение и отключение входного (ведущего) и выходного (ведомого) валов в нужный момент за счет силы трения между дисками. В этом случае крутящий момент передается с одного вала на другой. Диски сжимаются давлением жидкости.

Основное отличие многодискового механизма от других заключается в том, что при увеличении количества дисков увеличивается количество контактных поверхностей, что дает возможность передавать больший крутящий момент.

Основой нормальной работы фрикционной муфты является наличие регулируемого зазора между дисками. Этот интервал должен соответствовать значению, установленному производителем. Если зазор между дисками сцепления меньше заданного значения, сцепления постоянно находятся в «сжатом» состоянии и соответственно быстрее изнашиваются. Если расстояние больше, во время работы наблюдается пробуксовка сцепления. И в этом случае не избежать быстрого износа. Точная регулировка зазоров между муфтами при ремонте муфты является ключом к ее правильной работе.

Неисправности гидротрансформатора

АКПП с гидротрансформатором является надежным агрегатом, но иногда встречаются поломки как в планетарном узле, так и в бублике.

Симптомы неисправности гидравлического трансформатора:

• незначительное пробуксовывание при начале движения;
• вибрации и жужжание при движении транспортного средства;
• толчки при смене положения рычага селектора;
• механические шумы и стуки;
• снижение разгонных характеристик;
• запах расплавленной пластмассы;
• при выборе ступеней мотор глохнет;
• появление металлической стружки на щупе;
• снижение уровня трансмиссионной жидкости;
• шуршание в области бублика, которое может исчезнуть при начале движения.

Основные поломки гидротрансформатора:

1. Повышенный износ опорных или промежуточных подшипников. При работе автомобиля в холостом режиме появляется характерный незначительный механический шум, исчезающий по мере увеличения скорости движения транспорта. Устраняется заменой вышедших из строя деталей.
2. Вибрация, сначала появляющаяся при движении на высокой скорости, со временем увеличивающаяся и возникающая при всех режимах движения машины. Причиной этого является снижение свойств рабочей жидкости и загрязненность масляного фильтра. Лечится заменой старой трансмиссионной жидкости на новую качественную ATF жидкость, установкой нового фильтра.
3. Падение разгонных характеристик автомобиля. Происходит из-за высокого износа обгонной муфты, вызывающей прекращение функционирования статора бублика и невозможности повышения вращающего момента. Для устранения неисправности необходимо заменить поврежденную деталь.
4. При движении возникает сильный металлический стук и скрежет. Причиной такой поломки является разрушение лопастей насоса, турбины или статора. Данная неисправность устраняется заменой вышедших из строя составляющих или установкой нового гидротрансформатора.
5. Запах расплавленного пластика возникает из-за перегрева агрегата, причиной которого может стать снижение уровня рабочей жидкости, засоренность охлаждающей системы коробки. Для устранения последствий перегрева необходимо заменить поврежденные пластиковые компоненты, прочистить систему охлаждения АКПП и полностью обновить трансмиссионную жидкость.
6. Появление мелкой металлической стружки на щупе указывает в большинстве случаев на высокий износ торцевой шайбы. Эта неисправность устраняется путем установки новой детали, взамен поврежденной, и обновлением рабочей жидкости для удаления стружки.
7. Машина глохнет при изменении режима функционирования АКПП или смене положения селектора. Причиной этого являются сбои в работе электроники, приводящие к блокировке бублика. Для устранения данной неисправности необходима профессиональная диагностика блока управления АКПП, при необходимости замена вышедших из строя электронных проборов.
8. Прекращение движения транспортного средства. Происходит из-за отсутствия передачи вращающего момента от мотора к АКПП вследствие срезания шлиц на центростремительной турбине. В редких случаях подобная неисправность возникает при сбоях в электронном управлении. Проблема устраняется восстановлением шлиц (при возможности — это осуществить) или установкой нового гидравлического трансформатора.
9. Уменьшение уровня рабочей жидкости. Причиной этого является нарушение герметичности корпуса (течи в районе сальников и уплотнителей). Устраняется заделыванием места протекания, заменой протекающих компонентов или установкой нового бублика.

При появлении любого из вышеперечисленных симптомов необходимо срочно обратиться на станцию техобслуживания для проведения диагностических процедур и осуществления ремонта узла или его замены. Своевременный ремонт гидротрансформатора позволит избежать возникновения дальнейших поломок и существенно сократит затраты на ремонт АКПП.
