Принцип работы манометра ЭКМ
На трубу питающего водопровода ставят прибор ЭКМ 17. В случае достижения стрелкой прибора нижней уставки давления 15, происходит перемыкание контактов, отвечающих за нижнее давление манометра 17. Последнее приводит к подключению к питанию обмотки первого реле-промежутка 9.
В результате первый его нормально разомкнутый контакт 10 (9) выполняет подключение обмотки реле времени 6 в сеть, а второй 11 (9) производит подготовку подключения питания обмотку реле управления.
Когда реле времени срабатывает, происходит замыкание его нормально разомкнутого контакта 7 (6), подключая обмотку управляющего реле 3 к питанию (питание на него проходит через 11 (9) и 7 (6)).
Далее происходит перекрытие контакта 4 (3), подающего питание на пускатель 1, в результате чего перемыкаются контакты пускателя 2, подавая питание на движок насоса 18, заставляя его работать.
Другой открытый контакт управляющего реле 5 (3) самоблокируется, оставляя обмотку 3 под напряжением.
При достижении стрелкой прибора верхней уставки давления, происходит закрытие контактов верхнего давления 16. Это приводит к тому, что на второе реле-промежутку 12 подается питание, чей контакт 13 (12) подключает к напряжению реле времени 6, а контакт реле-промежутки 14 (12), размыкаясь, готовит отключение напряжения от обмотки управляющего реле 3.
Затем происходит сработка реле времени, в результате чего размыкается нормально закрытый контакт 8, отключая обмотку реле 3 от сети. Это приводит к исчезновению питания с пускателя 1 и прекращению работы насоса 18.
При этом, происходит размыкание контакта 5 (3), предотвращающего включение управляющего реле после пропадания питания на реле времени и второго реле-промежутки.
В процессе убывания воды в резервуаре происходит падение давления, в результате, при достижении нижнего предела, процесс начинается снова.
Думаю, что материал, представленный в моей статье, помог вам разобраться в принципах построения схем и технологии работы устройства ЭКМ совместно с реле и магнитными пускателями.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.
Модель ЭКМ-1
Назначение прибора состоит в том, чтобы получать сигналы, соответствующие граничным значениям заданного диапазона постоянного или пульсирующего давления жидкости. Работа прибора в среде газа также возможна. Для наглядного представления об этом приборе далее показаны его изображения.
Внешний вид ЭКМ-1
Схема ЭКМ-1
Изображение внешнего вида прибора, показанное выше, наглядно демонстрирует его конструкцию. На каждой из трех пластин, расположенных друг за другом на общей оси, существует контакт. Он связан с отдельной стрелкой. Первая стрелка является основной. Она связана с механизмом, воспринимающим давление жидкости. Стрелка указывает на табло его величину.
Вторая стрелка двигается только при настройке. Ее вручную устанавливают по шкале прибора на некоторое значение давления. Если первая стрелка совмещается со второй, их контакты замыкаются. Аналогично устроена и третья стрелка. Следовательно, при расположении первой стрелки между второй и третьей получается диапазон давлений. При этом можно контролировать его минимум и максимум. От контактов к корпусу отходят три провода, которые присоединены к клеммам, используемым для внешних соединений.
Электрическая цепь с контактами может работать при силе тока 1 А на переменном напряжении 380 В или постоянном напряжении 220 В (указаны максимальные значения). Контакты способны отключить мощность, которая равна или менее 10 ВА. Аналогом является модель ДМ2010-У2:
Модель ДМ2010-У2
Устройство ЭКМ
ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.
Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.
К подшипникам, с помощью которых крепятся стрелки, подведены специальные токоведущие пластины (ламели), соединенные с соответствующей стрелкой, а с другой стороны эти пластины выведены в контактную группу.
Помимо вышеперечисленных составляющих, ЭКМ как и любой манометр имеет также чувствительный элемент. Почти во всех моделях, этим элементом является трубка Бурдона, которая перемещается вместе со стрелкой, жестко закрепленной на нём, также в роли данного элемента для датчиков, измеряющих давление среды более 6 МПа, используется многовитковая пружина.
Для примера рассмотрим подключение электропривода задвижки ГЗ-А
Данный электропривод многооборотный, питается трехфазным переменным током. ГЗ-А содержит цепи управления дистанционной сигнализацией, которые для наглядности не будем рассматривать в примере.
Управлять работой схемы будет электроконтактный манометр типа ДМ. В качестве коммутационных элементов применим магнитные пускатели ПАЕ третьей величины с четырьмя контактами, работающими на замыкание и с двумя – на размыкание, из размыкающих контактов задействуем только один (Рис. 2).
Рис. 2
Допустим, в начальный момент задвижка находится в закрытом положении. При снижении давления жидкости или газа манометр замыкает провод фазы С через контакт min, и нормально замкнутый контакт КПЗ3 на якорь пускателя ПО, а по цепи от нейтрального провода – через конечный выключатель положения «открыто» КВО и муфтовой выключатель МВО. Магнитный пускатель ПО обходит цепь манометра ДМ замыкая контакт КПО2. Для исключения срабатывания цепи запуска закрытия задвижки, ПО блокирует пускатель ПЗ, разрывая цепь питания размыкающими контактами КПО3. При полном открытии задвижки размыкается контакт КВО и схема обесточивается.
При достижении максимального давления замыкается вывод max манометра ДМ. На пускатель закрытия ПЗ через контакты манометра и нормально замкнутый контакт КПО3 подключается к фазе С с одной стороны, а с другой – через контакты закрытия концевика КВ3 и муфтового выключателя МВЗ – к нулевому проводу. ПЗ замыкает цепь питания своего якоря контактами КПЗ2, обеспечивая полный цикл закрытия задвижки. Контакты П3 включают электропривод на реверс, обратным, по сравнению с контактами ПО, подключением фазовых проводов А и С. При полном закрытии задвижки схема ПЗ обесточивается концевым выключателем КВЗ.
Муфтовые выключатели предназначены для защиты двигателя при высоком крутящем моменте вала. Повторное замыкание контактов МВО и МВЗ происходит при обратном вращении двигателя.
Электроконтактный манометр типа ДМ способен коммутировать до 0,5 А, что обеспечивает прямое подключение пускателей ПАЕ, якоря которых потребляют при включении максимум 0,25 А при напряжении 127 В. Коммутируемая контактной группой пускателя максимальная нагрузка составляет 17кВт, а для включения электропривода достаточно мощности в 0,18кВт. На практике рекомендуется включать цепи управления магнитным пускателем через промежуточные реле (Рис. 3) для предотвращения обгорания контактов манометра.
Рис. 3
При использовании промежуточных реле количество задействованных контактов магнитных пускателе (ПО и ПЗ) сокращается до трех. Каждое промежуточное управляют двумя контактами, работающими на замыкание (для обхода цепи питания электроконтактного манометра и включения якоря контактора) и одним на размыкание (для предотвращения срабатывания цепи обратного хода двигателя). В остальном схема аналогична приведенной на Рис. 3.
Тепловые датчики
Это более современная разновидность изделий, которая пользуется наибольшей популярностью при организации работы систем для создания низкого или среднего вакуума. Однако эксплуатировать измерительные приборы этого типа допускается исключительно при абсолютном вакууме.
Принцип работы датчиков этого типа основан на разнице теплопроводимости газа в условиях разного давления.
Самым популярным представителем категории тепловых манометров является термопарный вакуумметр. Он способен измерять давление в диапазоне 10−1 (10−3) – 103 (10) Па. (мм.рт.ст.). Работа устройства основана на термоэлектрическом преобразователе. Охлаждение осуществляется за счет самой термопары.
Тепловые датчики
Это образцовый вакуумметр, так как он способен определять давление в большом диапазоне и стоит не так дорого. Однако и он используется преимущественно только при работе в условиях никого вакуума.
Вокруг термопары постоянно создается давление. Основной элемент при этом соединен с нить нагрева. При повышении температурных показателей формируются необходимые данные о работе системы.
Также к тепловым вакуумметрам относятся:
Вакуумметр Пирани. Это классический датчик, который позволяет фиксировать уровень сопротивления. В конструкции также присутствует нить нагрева, которая меняет свои характеристики в зависимости от уровня давления газа. Работа осуществляется электроконтактным методом; Конвекционный вакуумметр. В этом случае показатели выводятся за счет конвекции. Тепло генерируется в процессе смешивания газов. Такие датчики отличаются большими габаритами, что не позволяет без проблем монтировать в любую систему. Поэтому они также не очень популярны сегодня.
Самодельный электроконтактный манометр своими руками
Здравствуйте! Многие знают не понаслышке о таком измерительном приборе как манометр. Но многие трудно представляют себе устройство и принцип его действия.
Манометр предназначен для измерения давления жидкости или газа. Причем манометр для измерения давления газа и жидкости конструктивно не отличаются друг от друга. Так что если у вас где нибудь завалялся манометр для измерения давления жидкости, то его можно смело использовать для измерения давления газа и наоборот.

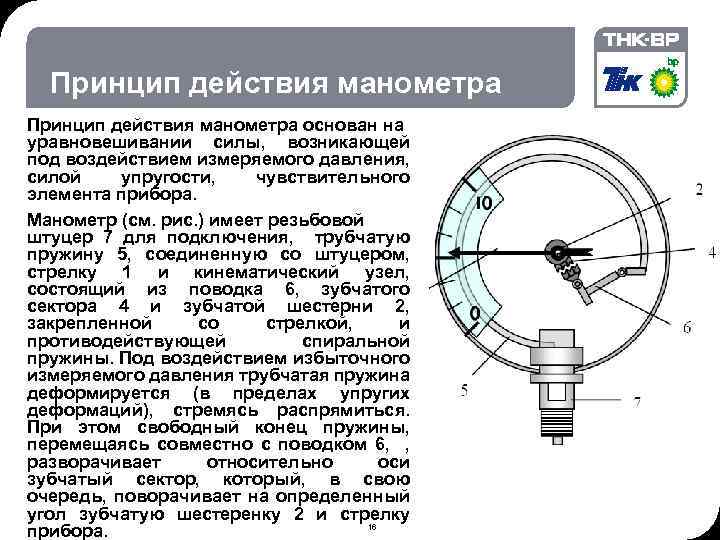

Устройство и принцип действия манометра

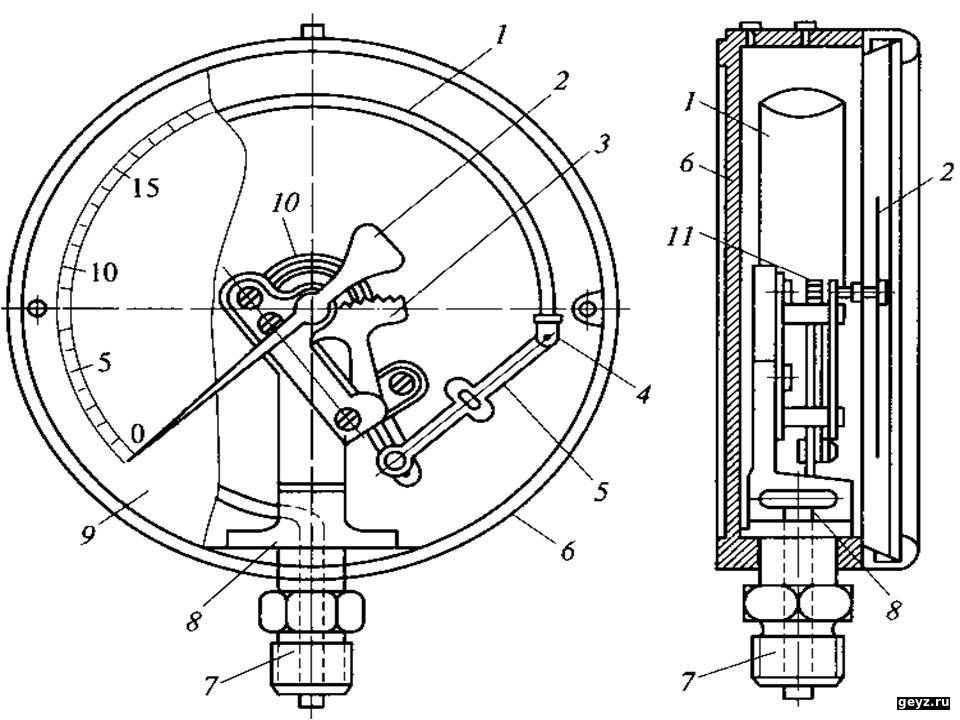

Чтобы лучше понять как устроен и работает манометр посмотрите на рисунок ниже
Манометр состоит из корпуса со шкалой измерения, медной плоской трубочки 1 свернутой в форме окружности, штуцера 2, передаточного механизма 3 от трубочки на стрелку 4. При помощи штуцера манометр заворачивается в сосуд, где предстоит измерять давление среды(газа или жидкости).
Как работает манометр
При подаче через штуцер 2 газа и жидкости под давлением свернутая трубка 1 будет стремится распрямится, при этом через передаточный механизм движение трубки передастся на стрелку 4. Она в свою очередь укажет величину давления, которое можно считать при помощи шкалы. При уменьшении давления трубочка опять будет сворачиваться и стрелка укажет понижение давления.
Устройство электроконтактного манометра
Как устроен электроконтактный манометр думаю вы догадались сами. Он ни чем по конструкции не отличается почти от обычного манометра, только за исключением того, что имеет встроенные контакты. Их обычно бывает два и их положение на шкале манометра можно изменять.
А если у вас нет электроконтактного манометра, а он сильно нужен? Что тогда делать? Тогда нужно сделать самодельный электроконтактный манометр.
Как сделать самодельный электроконтактный манометр я расскажу. Для этого вам понадобится простой манометр, две небольшие полоски жести от консервной банки, двусторонний скотч и два тонких проводка.
При помощи острого шила подковырните и снимите большое стопорное кольцо. Затем снимите стекло и затем резиновую шайбу. Просверлите в корпусе манометра два отверстия, чтобы через них вывести два проводка.
Из жести вырежьте две полоски и согните их в форме буквы Г. К основанию припаяйте тонкий изолированный проводок. Из двустороннего скотча вырежьте две полоски, равные по размеру полоскам и наклейте его на полоски. Далее приклейте полученные контакты к шкале манометра в заданных пределах давления.
Проводки пропустите через отверстия и выведите наружу.
Установите на место резиновую прокладку а затем и стекло. Зафиксируйте все стопорным кольцом. Все, самодельный электроконтакный манометр готов. К примеру такой я использовал в самодельной автоматической системе водоснабжения частного дома.
Схема подключения электроконтактного манометра
Чтобы данным манометром воздействовать на какой либо исполнительный механизм, нужна специальная схема. Пример данной схемы вы видите ниже на рисунке
При минимальном давлении среды(газа или жидкости) в электроконтактном манометре окажутся замкнутыми контакты 1 и 2. При этом сработает электромагнитное реле К1. Оно в свою очередь своими контактами К1.1 подаст питание на обмотку магнитного пускателя К3. Контактами К3.1 оно зашунтирует контакты К1.1, при этом при размыкании контактов в манометре 1 и 2 реле К1 отпустит свои контакты К1.1. Но при этом обмотка К3 пускателя будет продолжать обтекаться током. Своими контактами К3.2 магнитный пускатель подаст питание на двигатель М насоса или компрессора.
При дальнейшем повышении давления в манометре замкнуться контакты 1 и 3. при этом сработает электромагнитное реле К2 и своими контактами разомкнет цепь питания катушки К3 магнитного пускателя. Контакты К3.2 при этом разомкнуться и питание двигателя М исчезнет. При дальнейшем понижении давления и замыкании контактов манометра 1 и 2 цикл повторится.
Классификация вакуумметров в зависимости от типа устройства
- К этой категории относятся:
- жидкостный;

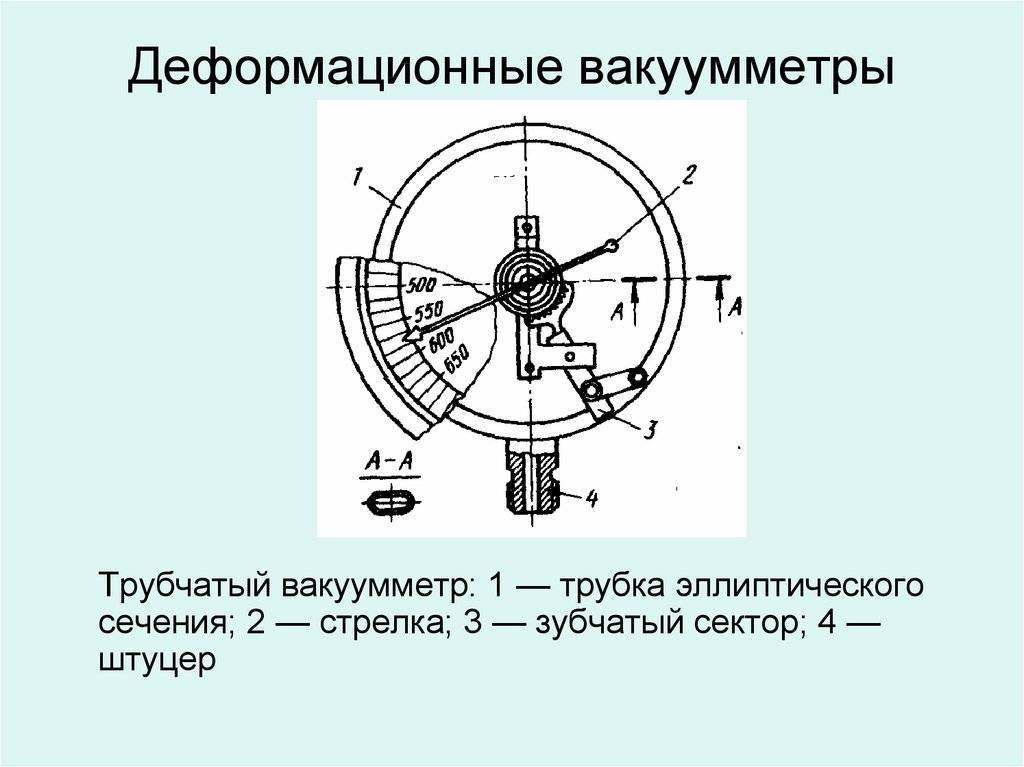

- механический: мембранный, деформационный и т.д.;
- тепловой: термопарный, теплоэлектрический;
- компрессионный: вакуумметр Мак-Леода;
- ионизационный;
- магнитный;
- вязкостный;
- электроразрядный;
- радиометрический.
Вакуумметры, представленные выше, вы можете использовать для измерения полного давления.
Однако, нередко встречаются ситуации, когда требуется измерить другие разновидности газа. Например, в случае с парциальным давлением необходимо работать со специальными измерителями и масс-спектрометрами. В связи с этим мы получаем еще одну классификацию вакуумных манометров.
Электронный вакуумметр: купить
Иными словами, такие вакуумметры называются электро-контактными. Они имеют не только цифровой дисплей и возможность звукового либо визуального сигнала о превышении или завершении теста, но и обладают высокой точностью и возможностью подключения к программному обеспечению для построения графиков и разного рода схем определения того, либо иного показателя. Помимо этого, существует дополнительная функция в виде блокировщика подачи вакуума, за счет наличия специальных реле датчиков давления, которое при достижении определенного уровня замыкают либо размыкают контакты, отключая или включая тем самым систему. Из-за того, что реле не может срабатывать в двух диапазонах, то есть, реагировать при достижении наименьшего вакуума, либо наивысшего, их оборудуют 2 контактными группами, каждая из которых отвечает за свой уровень вакуума.
Ограничение по выбору электронных вакуумметров на отечественном рынке нет, но в связи с тем, что их разновидности и наличие характеристик достаточно широки, лучше воспользоваться консультацией профессионала, который подберет необходимый прибор конкретно под ваши требования в технологических процессах. Стоит также обозначить, что использовать такого рода технику сможет не каждый человек, так как она обладает большим количеством разных настроек и знать все их особенности и вариации достаточно непросто. Идеальным вариантом станет обучение либо взятие на работу человека с достаточными знаниями в этой области для более эффективного и производительного построения рабочего процесса.
Виды и конструкция прибора
В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:
- Измерение величины в широком диапазоне.
- Хорошие технические характеристики.
- Надёжность.
- Простота устройства.

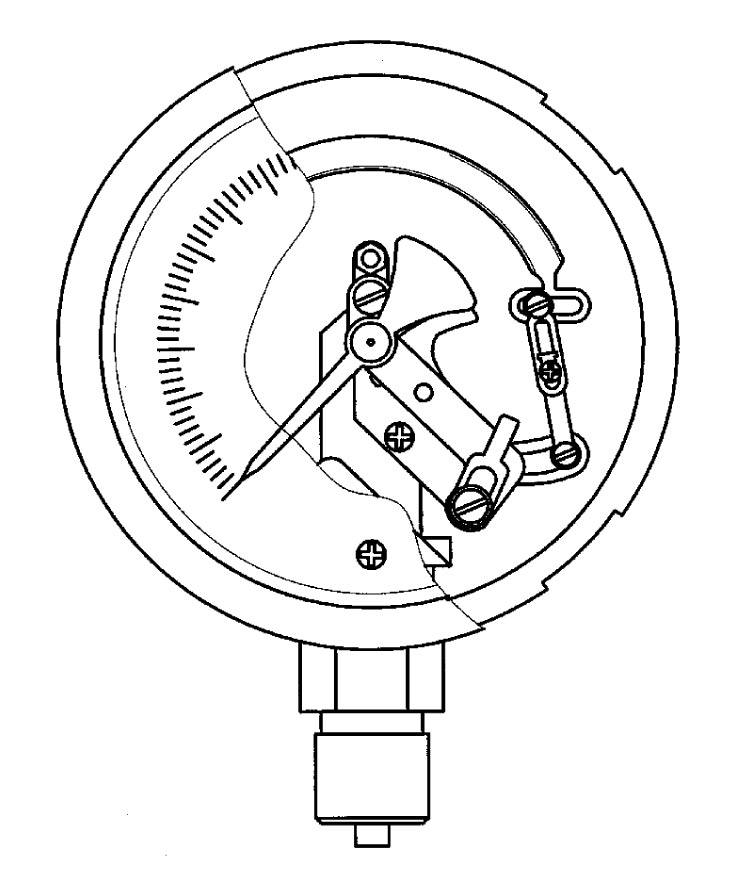

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка. Она может иметь сечение в виде овала или эллипсоида. Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.
Конструкция прибора такова:
- Корпус.
- Стрелки прибора.
- Шестерёнки.
- Ось.
- Поводок.
- Зубчатый сектор.
Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.
Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.
Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину. Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.
Электроконтактный манометр: схема подключения, типы, принцип работы — Токарь
Для соблюдения необходимых условий безопасности, важно, чтобы рабочие параметры технологический установок не превышали аварийных значений. Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды. Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды
Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды.
Сегодня на рынке существует огромное количество приборов для управления технологическими процессами. Так, например, одним из датчиков для измерения и контроля давления является электроконтактный манометр.
Что это за датчик и когда используется
- Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.
- ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.
- Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:
- Энергетика;
- Металлургия;
- Нефтегазовая и нефтехимическая промышленность;
- Системы водоснабжения;
- Машиностроительные установки;
- Генерация тепла и его распределение.
Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.
Разновидности моделей датчиков
Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:
- ТМ (ТВ, ТМВ), 10-ой серии;
- PGS23.100, PGS23.160;
- ЭКМ100Вм, ЭКМ160Вм;
- ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.
Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами.
Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра “не скакали” при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.
Что такое степень пылевлагозащиты ip67?
Устройство ЭКМ
ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.
Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.
Электроконтактный манометр: схема подключения, типы, принцип работы — Токарь
Для соблюдения необходимых условий безопасности, важно, чтобы рабочие параметры технологический установок не превышали аварийных значений. Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды. Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды
Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды.
Сегодня на рынке существует огромное количество приборов для управления технологическими процессами. Так, например, одним из датчиков для измерения и контроля давления является электроконтактный манометр.
Что это за датчик и когда используется
- Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.
- ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.
- Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:
- Энергетика;
- Металлургия;
- Нефтегазовая и нефтехимическая промышленность;
- Системы водоснабжения;
- Машиностроительные установки;
- Генерация тепла и его распределение.
Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.
Разновидности моделей датчиков
Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:
- ТМ (ТВ, ТМВ), 10-ой серии;
- PGS23.100, PGS23.160;
- ЭКМ100Вм, ЭКМ160Вм;
- ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.
Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами.
Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра “не скакали” при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.
Что такое степень пылевлагозащиты ip67?
Устройство ЭКМ
ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.
Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.
Устройство манометра
Среди плюсов данного прибора могу отметить его комплектацию. В одном прочном корпусе есть основная система и все необходимые контакты. Благодаря этому не приходится устанавливать лишние фитинги.
Помимо прочного корпуса манометр состоит из измерительного блока, ионизатора и камеры, внутри которой находится небольшая пластина. Также там размещается активный источник энергии, за счёт которого осуществляется всё действие. Снаружи корпуса есть шкала, помогающая отслеживать измерение давления. Она перемещается на несколько делений в зависимости от показателей. Весь механизм закрыт прозрачным стеклом.
Внутри установлен электрический преобразователь, которой способствует перемещению энергии. Под действием давления образуется сила, действующая на участок цепи. Измерительный блок имеет достаточно простое строение. Он состоит из двух сильфонов, которые связаны с основным рычагом, преобразующим энергию.
Принцип работы приборов для измерения вакуума
Принцип действия каждого прибора зависит от его типа и конструктивных особенностей. Тем не менее, большая часть измерителей вакуума имеет приблизительно схожую конструкцию. Вакуумметры состоят из двух основных элементов:
- Измерительный блок. Высокочувствительный элемент, который обеспечивает преобразование исходных сигналов в электрические импульсы.
- Преобразователь. Отвечает за считывание и перерасчёт полученной информации, а также за демонстрацию показателей. То есть, это циферблат или дисплей устройства.
Современные вакуумметры чаще всего представляют собой единый компактный механизм, все рабочие элементы которого собраны в одном корпусе. Все измерительные устройства также делятся на две большие группы — для измерения относительного и абсолютного давления. Также, в зависимости от типа, у каждого вакуумметра различаются границы измерения, показатели рабочей температуры, уровень точности.

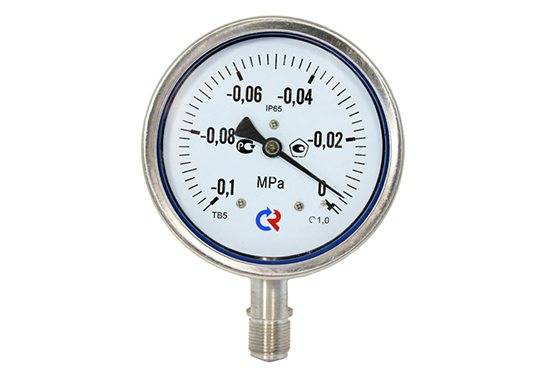

Стрелочные вакуумметры ТВ
На сегодняшний день в продаже можно найти различные датчики для замеров уровня давления в вакууме. Они отличаются друг от друга функционалом, размерами, точностью измерения. Однако, многие покупатели предпочитают стрелочные вакуумметры цифровым устройствам.
Стрелочные вакуумметры ТВ
Высокая популярность стрелочных измерительных приборов заключается в их сфере применения. Она обширнее чем у цифровых моделей. Они подходят для установки ни системы со средним, низким, высоким, сверхвысоким уровнем вакуума.
Еще один важный фактор, который привлекает покупателей – простота конструкции. Стрелочные приборы более надежны, долговечны, они крайне редко ломаются.
Использование, преимущества и недостатки электроконтактных манометров
Устройства весьма популярны в различных отраслях промышленности и инфраструктурных систем:
- Технологические установки.
- Машиностроительные станки.
- Генерация и распределение тепла.
- Водопроводные сети.
- Компрессорная техника.
- Промышленные холодильники.
Электроконтактные приборы обладают рядом важных преимуществ по сравнению со своим функциональным конкурентом- реле давления. К ним относятся:
- Не требуется отдельного соединения для подключения манометра.
- Простота настройки пределов срабатывания, не нужны специальные инструменты.
- Четкая визуализация настроек.
Есть у устройства и недостатки:
- Малый предельный ток, который электроконтактный прибор может коммутировать. Это ограничивает мощность нагрузки. Для больших нагрузок манометр будет только сигнализирующим элементом, его приходится использовать для управления более мощными коммутационными приборами.
- Высокая цена. Стоит примерно втрое дороже реле. (Зато не надо тратиться на отдельный манометр).
Контактный манометр удобно использовать в случаях небольшой мощности нагрузки и отсутствия современной электронной системы автоматики.
Электроконтактные манометры
Электроконтактные манометры используются для управления клапанами, насосами, иными активными компонентами трубопроводных систем с целью контроля в них давления. Сокращённое обозначение ЭКМ. Может применяться в качестве полноценной замены реле давления.
Конструкция
Всё устройство собрано в корпусе, имеющем форму цилиндра. Манометр состоит из чувствительного элемента, циферблата, стрелки и задающих контактов.
Для большей части моделей чувствительным элементом является трубка Бурдона. Стрелка жёстко закреплена на её свободном конце и перемещается вместе с ним. В термоманометрах избыточного давления роль чувствительного элемента выполняет пружина биметаллическая.
Принцип работы
Алгоритм работы электроконтактного манометра простой. Стрелка играет роль подвижного контакта, перемещаясь при изменении давления .На приборе устанавливается одно или два фиксированных значения последней величины. При их достижении стрелкой происходит замыкание цепи, либо её размыкание. И, соответственно, включение активного компонента, либо его выключение.
Классификация ЭКМ
По компоновке манометры принято подразделять на группы, одно или двухконтактные. Первые, при срабатывании, замыкают цепь, либо размыкают её. Это, соответственно, I или II вариант исполнения (в соответствии с положениями норматива 2405-88). Подобные манометры применяются достаточно редко. Вторые имеют настройку на два значения показателя давления. Данные приборы подразделяются на 4 варианта исполнения (согласно тому же ГОСТ):
- III – имеют пару размыкающих контактов;
- IV – комплектуются двумя замыкающими контактами;
- V – более сложный вариант. Первый контакт, имеющий синюю маркировку, работает на размыкание при достижении минимального показателя давления. Второй контакт красный, рассчитанный на замыкание цепи при достижении максимального давления;
- VI – работает зеркально относительно предыдущего варианта. При достижении минимального заданного давления цепь замыкается. При максимальном, размыкается.
Принцип работы
Устройство и принцип работы газового манометра
Установка функционирует таким образом: напор среды сквозь присоединительную втулку идет во внутреннюю часть согнутой медной трубы овального сечения. Под воздействием этого давления шланг пытается выровняться. Передвижение трубы происходит на подпружиненный стержень с индикатором через баланс и тяжесть. Стрелка вращается следом за перемещением шланга, выставляя поступающее давление.
Измерительная система содержится внутри корпуса со шкалой. Оболочки оборудования, предназначенного для определения напора воды, нередко производят герметичными и еще дополнительно наполняют глицерином для подавления гидроударов, а также понижения тремора (дрожания) указателя. Чтобы уменьшить влияние таких ударов на приборы, к ним подключаются демпфирующие трубки Перкинса. Для предохранения устройства от бросков давления можно аналогично применять кнопочный клапан. В таком случае манометр (электроконтактный) показывает рабочее значение напора лишь при нажатии кнопки на вентиле.
Проблема сухого хода
Весьма часто, причиной сбоев и поломок в работе насосных станций, является недостаток или полное отсутствие воды в системе. Работа вхолостую приводит к деформации деталей и выходу из стоя всего устройства.
Во избежание таких поломок, при выборе реле необходимо учитывать особенности системы, а также номинальные допустимые величины для работы прибора. Саму возможную проблему сухого хода можно устранить двумя способами:
• приобрести устройство оборудованное защитой сухого хода. Данные приборы стоят несколько дороже, однако они весьма эффективны, поскольку способны реагировать на падение уровня давления от 0,2 до 1,2 бар, в зависимости от производителя;
• дополнительная установка контроллера, который способен не только следить за напором, но и включать насос в случае падения фактических значений ниже установленного минимума.
