Как запитать шуруповёрт, сохранив его автономность
Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:
- заменить старые банки аккумуляторов на новые;
- подключить шуруповёрт к автомобильному аккумулятору;
- подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.
Замена старых элементов
Порядок действий:
Раскрыть корпус аккумулятора.
Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.
- Собрать аккумулятор, закрыв крышку корпуса.
- Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.
Подключение к автомобильному аккумулятору
Инструкция:
Раскрыть корпус шуруповёрта.
Найти контакты, через которые подаётся питание на двигатель.
Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.
Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.
Собрать шуруповёрт.
- Подсоединить клеммы. Опробовать инструмент в работе.
Подключение к внешнему аккумулятору
Последовательность действий:
Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.
Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.
Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.
Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.
- Опробовать восстановленный инструмент в работе.
Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.
Электрическая цепь
Включение инструмента производится путем нажатия кнопки шуруповерта, расположенной на его ручке. Этот кнопочный выключатель совмещен с регулятором напряжения – при разном усилии нажатия на электродвигатель подается разная величина напряжения, что обеспечивается широко-импульсным регулятором. В зоне установки кнопки размещается также и рычаг направления вращения. Такой переключатель позволяет менять полярность подаваемого сигнала, что обеспечивает реверс вращения. Пуск электродвигателя производится через достаточно мощный транзистор, процесс открывания которого управляется ШИМ генератором.
Подача электрического сигнала непосредственно на ротор двигателя осуществляется через коллектор. Для обеспечения электрического контакта применяются графитные щетки определенного размера.
Код редактирования строительства]
Отвертка состоит из нескольких структурных подразделений:
- Электродвигатель или пневматический двигатель. производит вращательное движение;
- Планетарная коробка передач. образует механическую коробку передач от двигателя до шпинделя, которая снабжена патроном для отвертки;
- Регулятор сцепления крутящего момента и / или глубины винта находится рядом с планетарной передачей (в некоторых моделях сцепление находится перед коробкой передач, в то время как крутящий момент также зависит от скорости, установленной на коробке передач);
- Электронный блок управления с кнопкой пуска и переключателем заднего хода (обратное вращение);
- Зажимной патрон. необходим для соединения рабочих насадок (штук; головок гаечных ключей или сверл) с вращающимся валом (шпинделем);
- Аккумуляторная батарея (для аккумуляторных электрических отверток). источник питания.
READ Должен ли искрить шуруповерт внутри
В зависимости от конструкции коробка передач может иметь переключатель скоростного режима (передаточное число). Корпус зубчатых отверток может быть изготовлен из металлических сплавов или дерева (крайне редко). Но в большинстве случаев это пластик. это снижает производственные затраты и уменьшает вес инструмента. Некоторые шестерни также могут быть сделаны из пластика. Металлический корпус трансмиссии выдерживает больше механических нагрузок и имеет лучшее рассеивание тепла, чем пластик. Деревянные шкафы практически не используются из-за сложности изготовления, эксплуатации и ремонта.
Частые неисправности
Выяснив причину поломки, надо точно знать, как в домашних условиях отремонтировать шуруповерт своими руками. Для этого стоит прислушаться к советам мастеров.
Электродвигатель
Проблемы с мотором возникают по причине стирания щеток. Их не ремонтируют, ставят новые. При обнаружении обрыва в обмотке, придется покупать новый двигатель.
Повреждения электрической части
Если неисправны электрические элементы, то шуруповерт не включается, его нельзя переключить в режим реверса или отрегулировать обороты.
О неисправности элементов в моторе говорит падение напряжения на клеммах инструмента при исправном аккумуляторе. Если напряжение в норме, проверяют кнопку. Тестер переключают на прозвон, щупы устанавливают параллельно кнопке. Если при ее нажатии нет писка, чистят контакты.
Если при переключении реверса, нет сопротивления, повреждена проводка. Не работает регулировка оборотов двигателя – поломалась кнопка или управляющий транзистор.
Разборка и ремонт редуктора
Узел разбирают на отдельные детали, далее:
- проверяют их целостность;
- продувают;
- смазывают;
- собирают обратно.
Для того чтобы снять редуктор разбирают корпус. Вынимают кнопки запуска и переключателя, отсоединяют болты крепления. Вынимают шестерни в редукторе и шайбу переключателя скоростей. Осматривают его и зубья, которые находятся на корпусе. Если они стерты, переключатель скоростей будет работать неправильно. Чтобы их восстановить, маленькие болты вставляют в район пластмассовых.
Не все производители выпускают отдельные детали редуктора, поэтому при повреждении часто приходится ставить новый. Все его детали подвергаются силе трения, это приводит к постепенному износу и стачиванию, в результате они плохо сцепляются. Этого может не случиться, если детали периодически хорошо смазывать, но смазки не должно быть в избытке.
На редуктор плохо влияет оседающая пыль, которая потом при работе нагревается. Особую опасность она представляет для пластиковых шестеренок. В результате нагревания, шестеренки от пыли деформируются и ломаются.
При окислении контактов кнопка перестает работать
Проблемы с кнопкой
При окислении контактов кнопка перестает работать. Для того чтобы почистить, красный нажимной механизм снимают вращательным движением. Крышку демонтируют, выталкивая защелки с помощью ножа. Находящиеся сбоку 2 металлических элемента отсоединяют, используя паяльник. Снимают крышку, вынимают механизм. Окисленные или потертые места протирают ватой, которую смачивают в спирте. Прилипшую грязь убирают ножом.
Замена щеток
Щетки электродвигателя – это контакты, через них ток подается в обмотки ротора. Шуруповерт перестает работать по причине их чрезмерного износа. Тогда корпус разбирают, вытаскивают изношенный комплект. Он восстановлению не подлежит. Ставят новый и собирают корпус.
Зарядный блок
Из-за постоянного перекоса провода приходит в негодность зарядный блок, случается обрыв. Провода паяют и изолируют.
Быстрозажимной патрон
Быстрозажимной патрон более универсален и прост в работе, его недостаток – небольшой срок службы. Если он перестает держать сверло или биту, починить невозможно. Надо снять и заменить на новый. Это одна из самых частых неисправностей шуруповерта.
Если патрон заклинен, не получается вытащить сверло, значит заклинены зажимные кулачки. Это может произойти из-за того, что поломались внутренние детали патрона или отсутствует смазка. Неисправность редуктора приводит к прокручиванию патрона
Если в нем закусило биту, берут 2 разводных ключа, одним удерживают основание патрона, другим осторожно вращают его верхнюю часть
Частая причина поломки шуруповерта — это неполадки с быстрозажимным патроном
Как можно отремонтировать аккумулятор у шуруповерта? Проще всего его оживить, поменять одну из банок. С помощью тестера находят дефектную батарею со слабым напряжением. Ее отпаивают и заменяют новой. Работу надо выполнять, используя мощный паяльник, чтобы не перегрелась банка.
Чаще всего неисправные детали не ремонтируются. Для того, чтобы не тратить зря силы на такое дело, как ремонт шуруповерта, лучше купить аналогичные или новые оригинальные запчасти. Это относится к поврежденным элементам патрона, искривленному валу редуктора, двигателю при обрыве обмотки якоря, неразборной кнопки питания и т.д. Специалисты не рекомендуют самому браться за ремонт зарядного устройства, не имея соответствующих знаний и опыта.
Конструкция шуруповерта
Загодя до того как перебегать конкретно к неисправностям данного инструмента, неплохо бы кратко познакомится с устройством шуруповерта и предназначением его главных узлов. С этого и начнем. На фото ниже представлен разобранный шуруповерт, на ее базе и разглядим назначение деталей.
Начнем мы с кнопки запуска. Кнопка делает две функции: включение цепи питания электродвигателя и его регулятора оборотов. При нажатии кнопки по полной программе цепь питания мотора замыкается контактами кнопки прямиком, обеспечивая наивысшую мощность и количество оборотов. Регулятор оборотов – электрический, состоит из ШИМ генератора размещенного на плате. Исходя из силы нажатия на кнопку контакт, расположенный на кнопке перемещается вдоль платы. От его местоположения вдоль платы зависит степень генерируемого импульса на ключ, роль ключа делает полевой транзистор (на фото выше обозначен как «регулятор скорости вращения»). Другими словами зависимость последующая: чем посильнее юзер нажимает на кнопку, тем выше величина импульса на транзисторе и тем чем просто он раскрывается, тем увеличивая напряжение на электродвигателе.
Реверс вращения мотора осуществляется методом смены полярности на клеммах. Смена полярности осуществляется с помощью перекидных контактов, которые перекидываются юзером с помощью ручки реверса.

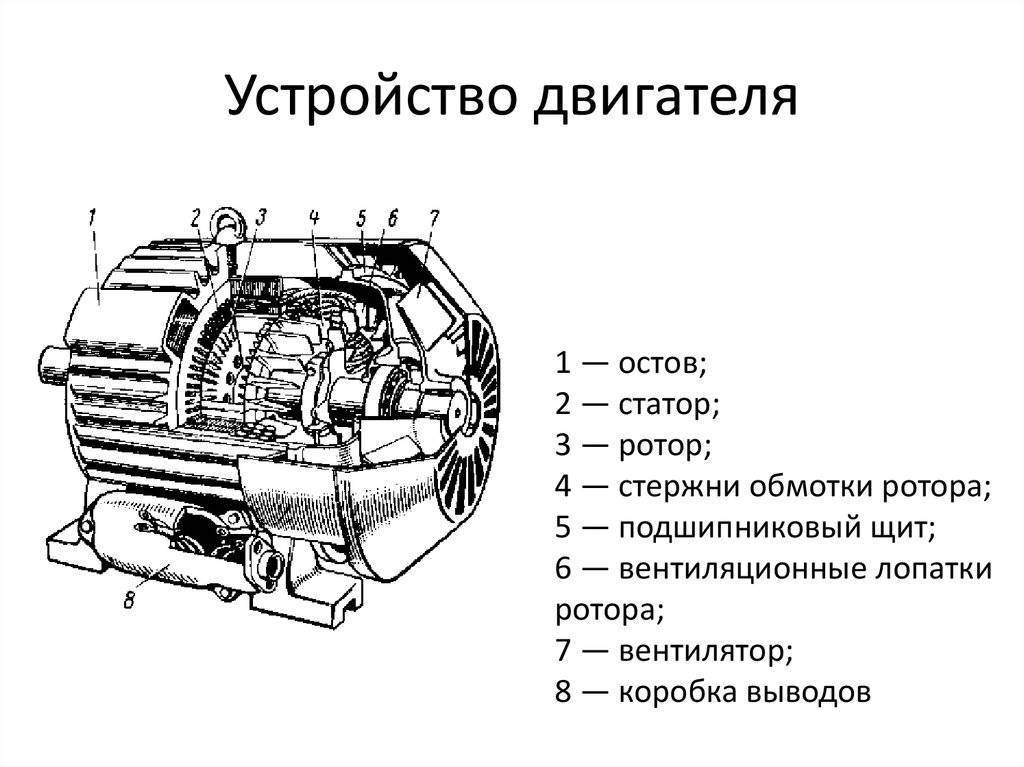

Электродвигатель. В данном инструменте, обычно, используют однофазовые коллекторные движки неизменного тока. Они характеризуются надежностью, простотой производства и обслуживания. Конструкция такового мотора последующая: корпус, где размещены магниты, якорь и щетки.
Редуктор. Его назначение заключается в преобразовании большинства оборотов вала электродвигателя в существенно более низкие обороты вала патрона. Существует два вида редукторов для шуруповертов: планетарный и традиционный
Последний очень изредка используют, потому уделим внимание редуктору планетарного типа. Планетарный редуктор состоит из:
- кольцевой шестерни;
- солнечной шестерни, которая закреплена на валу электродвигателя;
- сателлиты и водило (их количество находится в зависимости от количества ступеней, бывают 2-ух и 3-х ступенчатыми).
Не вдаваясь в тонкости, разглядим принцип деяния такового редуктора. Солнечная шестерня приводится в движение валом якоря, следом ее зубья приводят в движение сателлиты, которые передают вращение водило. При двухступенчатом редукторе вал патрона соединен со вторым водило, при трехступенчатом – с третьим.
Регулятор усилия предназначен для регулировки усилия, которое подается к саморезу. Обычно, используют 16 позиций регулировки. Таким макаром, существует широкий диапазон уровня затяжки саморезов, что позволяет работать с очень хрупкими материалами (гипсокартон и пр.). Его принцип деяния отлично показан на приведенном ниже видео.
Патрон крепится к выходному валу редуктора и имеет три кулачка, которые накрепко задерживают деталь в патроне.
Результат проделанной работы
Новая кнопка выполняет все свои функции: обеспечивает плавное регулирование оборотов, переключение направления вращения и работу на полную мощность. Можно приступать к работе!
Шуруповерт – многофункциональный электроинструмент, помогающий при сборке мебели, проведении мелкого ремонта или в выполнении иных задач. Но это устройство со временем ломается. Если нет денег на ремонт или приобретение нового устройства, попробовать починить его можно своими руками. Для этого стоит знать, какие неисправности характерны для инструментов этого типа и понимать, как их правильно устранить.
Конструкционные особенности шуруповерта
Шуруповерт – это электрический инструмент, предназначенный для установки и демонтажа специальных крепежных элементов, что осуществляется путем их вращения. Некоторые модели имеют возможность сверления небольших отверстий, но только в случае отсутствия больших нагрузок.

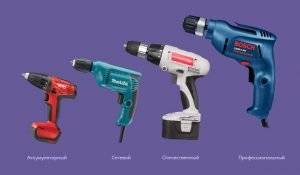

Виды шуруповертов
Такое ограничение относительно применения инструмента связано с присутствием в его конструкции механизма торможения вращения. Он активируется при превышении рекомендуемых нагрузок. Скорость вращения патрона шуруповерта существенно ниже, чем электродрели, что делает невозможным сверление больших отверстий.
Основными эксплуатационными характеристиками инструмента называют крутящий момент и скорость вращения. Первый рабочий параметр определяет усилие, с которым шуруповерт воздействует на шуруп. В большинстве моделей для домашнего использования крутящий момент находится в пределах 10-16 Нм. В профессиональных шуруповертах данный параметр может иметь значение до 130 Нм.
Скорость вращения домашнего инструмента составляет 400-500 об/мин. В профессиональных моделях данный показатель достигает значения 1300 об/мин.
При изучении устройства шуруповерта следует учесть, что некоторые из них питаются от сети, другие – благодаря присутствию аккумуляторных батарей. В перечень основных конструктивных элементов инструмента относят:
- корпус;
- патрон;
- редуктор;
- электрический двигатель;
- система защиты и регулировки основных рабочих параметров.
Схема устройства сетевого шуруповерта
Как работает аккумулятор на автономных шуруповертах
Аккумулятор является источником, посредством которого в движение приводится электромотор. В конструкции аккумулятора используются цилиндрические банки из никель-кадмиевым или литий-ионным заполнением (есть еще металл-гидридные). Каждая банка выдает напряжение от 1,5 до 4 Вольт, что зависит от типа ее заполнения. Каждая банка соединяется между собой последовательно, поэтому в итоге напряжение каждой банку суммируется. Это напряжение передается через контакты на инструмент.
В зависимости от количества банок внутри батареи шуруповерта, аккумуляторы способны выдавать напряжение от 9 до 24В. Наиболее популярными являются модели на 12В-14В. Маломощными являются 9-вольтовые шуруповерты, а к высокомощным принадлежат приборы с напряжением питания от 18В до 24В. Кроме напряжения, аккумуляторы имеют еще один важный параметр — это емкость. Емкостью называется количество заряда, которое способен выдавать аккумулятор за соответствующий промежуток времени. Чем больше емкость, тем дольше способен работать шуруповерт без подзарядки. Для зарядки АКБ применяются специальные зарядные устройства, принцип работы которых необходимо рассмотреть.
Назначение всех деталей и узлов инструмента — как они называются
Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.
- Кнопка пуска — именно с нее начинается работа инструмента. Данный механизм выполняет две опции — включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения
- Электромотор — в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата
- Реверс — эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»
- Редуктор — это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов — планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент
- Регулятор усилия — обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7
- Патрон — механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств — высокая скорость смены насадок
- Корпус — пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
- Аккумулятор — производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы
Это интересно! Если встречаются аккумуляторы, которые имеют цельную конструкцию корпуса, то это означает, что они не предназначены для самостоятельного ремонта.
Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.
Устройство и неисправности шуруповёрта
Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:
- кнопка пуска;
- широтно-импульсный регулятор;
- электродвигатель;
- транзистор;
- планетарный редуктор.
Шуруповёрт любой модели состоит из пяти основных функциональных узлов
Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).
Шуруповёрт имеет красивый эргономичный корпус, на котором находятся все необходимые органы управления
При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.
Зачем и как регулировать трещотку
Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.
Каждая цифра на трещотке соответствует определённому значению усилия закручивания — чем больше цифра, тем больше усилие и наоборот
Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.
Частые неисправности шуруповёрта
Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:
- неисправность аккумулятора;
- износ щёток;
- поломка кнопки;
- биение патрона;
- отсутствие реакции на попытки включения или выключения;
- работа с перебоями.
Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.
Принцип работы и основные узлы
Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:
- работающие от сети 220 вольт;
- использующие аккумуляторную батарею.
Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:
- электродвигатель;
- нажимная кнопка;
- регулятор оборотов с реверсом;
- зажимной патрон;
- электронный блок;
- редуктор.
Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.
Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.
В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.
Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.
Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.
Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.
Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.
Подробное устройство шуруповерта: схемы и видео
Шуруповерт – это универсальный инструмент, который используется для широкого спектра задач. Позволяет высверливать отверстия разного диаметра, ввинчивать крепежный инструмент, а также устанавливать и демонтировать строительные элементы. Внешне это небольшой прибор весом от 0,5 до 2 кг. Он состоит из корпуса, электродвигателя и редуктора. Может иметь и дополнительные функции, например, регулировку скорости вращения, стопорный механизм и даже фонарик. Чтобы выбрать качественную модель, следует учитывать назначение работы, а также основные технические характеристики.
Как переделать?
Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.
Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.
Приобретите блок питания
Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.
Изучите характеристики блока питания
Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.
Разберите старую батарею
Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.
Снимите клеммодержателиАккуратно снимите клеммы
Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.
Припаяйте к клеммам проводВот так должно получиться
Шаг 6. Закрепите клеммы на клеммодержателе.
Закрепите клеммы на клеммодержателе
Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.
Вставьте клеммы внутрь корпуса
Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.
Сделайте отверстие в корпусе
Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).
Снимите фаску и вкрутите шуруп
Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.
Зафиксируйте шурупом клеммодержатели внутри корпуса
Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.
Сделайте второе отверстие в корпусе батареи
Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.
Изолента поможет зафиксировать провод
Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.
Соберите корпус батареи
Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.
Посмотрите цвета проводов
Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.
Скрутите параллельно нужные проводаВот так должно получиться
Шаг 16. Припаяйте провода к силовому разъему XT60.
Припаяйте провода к XT60
Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.
Провод от батареи тоже припаяйтеВот так должно получиться
Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.
Замкните контакты скрепкой
Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.
Лишние провода можно отрезать. Не забудьте про изоляцию
Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.
Шуруповерт переделан и готов к работе
