Фрезерные работы по дереву

Примеры работ выполненные фрезером

В этой главе речь пойдет о наиболее популярных видах работ фрезером, без которых не сможет обойтись ни одна мебель.

Шиповое соединение «ласточкин хвост»

Шиповое соединение «ласточкин хвост»

В промышленных масштабах нарезка шипов производится на узкопрофильных станках, обладающих большой эффективностью, и не менее высокой стоимостью.

Поскольку в домашних условиях нет необходимости массово резать «ласточкин хвост», вполне можно обойтись ручным фрезером и специальным шаблоном.

специальный шаблон для шипового соединения

При помощи специальной конусной фрезы, нарезаются шипы с одинаковым шагом на обеих частях заготовки. Поскольку подобные изделия, как правило, изготавливаются из мягких сортов древесины, насадки не приходится часто затачивать, и они долго сохраняют геометрическую форму и размеры.

Поэтому соединение получается без люфтов и очень надежным. Такой тип сращивания углов часто применяется для изготовления ящиков для мебели, различных шкатулок и дверных коробок.

Существует еще «Т» образное соединение «ласточкин хвост».

Т-образное соединение ласточкин хвост

Для него также предусмотрены специальные фрезы, и нет никаких сложностей в изготовлении таких конструкций ручным фрезером. Применяется в основном для изготовления оконных рам с внутренними перемычками.

Выборка четверти

Четверть (фальц) представляет собой выемку по краю заготовки, имеющую прямолинейную форму и проходящую по всей длине. Фрезеровка такого типа предназначена для изготовления дверных коробок и оконных рам.

Относится к типовым способам обработки и обычно не представляет особого труда для начинающего столяра. Выполняется, как правило, без шаблона, в качестве направляющей используется кромка заготовки.

Единственное условие – кромка должна быть идеально ровной, в противном случае выбранная четверть повторит все изъяны на торце. Для этого край заготовки предварительно обрабатывается торцевой фрезой с использованием направляющей.

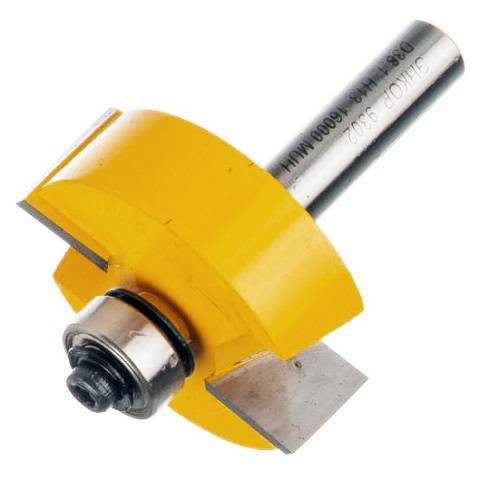

Для такой работы выпускаются специальные фальцевые фрезы, в комплекте к которым идут подшипники разного диаметра, каждый под свою глубину выборки четверти.

Выборка четверти на различную глубину

Если вы производите выборку четверти постоянного размера, имеет смысл приобрести ступенчатую фальцевую фрезу, которая позволяет в один проход выбрать четверть и обработать торец заготовки.

Фреза для фрезерного станка

ВАЖНО! Такой насадкой надо работать с применением шаблона (соответственно и копировального кольца) или, что значительно проще – используя направляющую для фрезера.

Врезка петель и замков

При самостоятельной установке дверей вы обязательно столкнетесь с проблемой врезки петель и замков. Издревле эта процедура выполнялась с помощью дрели, стамески и острого сапожного ножа.

Времени и сил уходило много, и всегда был риск испортить дверное полотно и нанести травму руки. С помощью ручного фрезера и торцевой фрезы можно самостоятельно выбрать углубление под замок и петли не хуже, чем в заводских условиях.

Для этого, помимо собственно фрезера, понадобится шаблон. На мебельных фабриках или столярных мастерских используются промышленные варианты, которые выдерживают изготовление сотен дверей, но и стоимость имеют соответствующую.

При разовом применении такой шаблон вряд ли окупится, дешевле обратиться к мастеру. И все-таки есть способ сэкономить средства и получить блестящий результат. Можно изготовить универсальный шаблон самостоятельно, при помощи того же фрезера.

Изготовление паза в двери

Делается он из обрезков МДФ плиты и фанеры толщиной 8-10 мм. Направляющие шаблона имеют продольные пазы для регулировки размера, это позволяет производить работы на разных дверных полотнах.

Технология работы проста – необходимо закрепить дверное полотно обрабатываемой поверхностью наверх, и закрепить шаблон при помощи струбцин.

Затем выставить размер в соответствии с контуром устанавливаемого замка или петель и произвести выборку материала. Разумеется, перед использованием следует откалибровать шаблон и нанести разметку, используя ненужную заготовку, а затем переходить к чистовому дверному полотну.

Полезные приспособления

Существует большое количество аксессуаров, облегчающих работу с маршрутизатором и выполнение сложных задач.

Большинство из них предназначены для выполнения специализированных плотницких работ, но есть и более простые, которые пригодятся любителю-самоучке.

Одним из таких устройств является фрезерный стол. Фрезер крепится снизу, при этом режущий инструмент проходит через отверстие и направлен наружу. Работа с таким столом похожа на технику обработки деталей на стационарном станке. Вы можете установить ограждение, использовать струбцину или шаблон. Преимуществом этого метода является безопасность и возможность надежного контроля заготовки.

Пантограф или копировальный шпиндель используется для копирования в больших масштабах. Она может представлять собой довольно сложную конструкцию в виде координатной машины или состоять из нескольких рельсов. К одному концу прикрепляется булавка, чтобы направлять узор. На другом конце находится маршрутизатор, который повторяет все движения пера и копирует опорный блок в свой собственный блок.

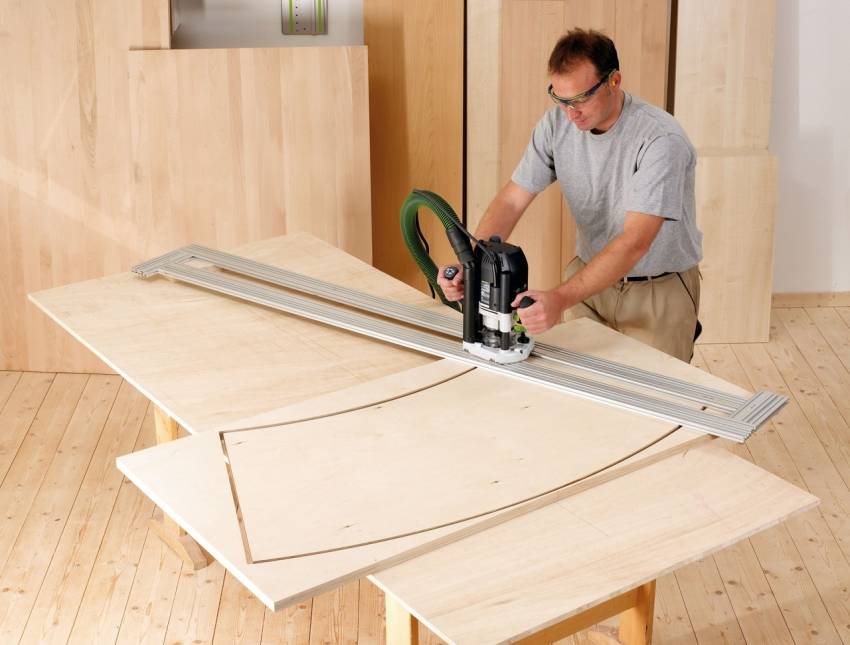

Существуют и более простые типы компонентов, например, направляющая шина. Это прямой плоский стержень с пазом, в который вставляется параллельный упорный стержень. Сама направляющая крепится с помощью скоб или двустороннего скотча. Применяется при обработке крупных деталей с большим количеством пазов или других элементов.

Ручные насадки для фрезера могут быть как самодельными, так и имеющимися в продаже. Заводские шаблоны обычно изготавливаются из металла, они долговечны и точны. Однако цены на эти изделия довольно высоки, что вынуждает любителей «сделай сам» изготавливать необходимые устройства самостоятельно.

В этом видеоуроке показано, что можно сделать с помощью ручного маршрутизатора:

Выбор фрезера по дереву

В продаже встречается просто огромное количество различных инструментов. Основными критериями выбора назовем следующие моменты:

Мощность установленного электрического мотора. От этого показателя зависит область применения, а также другие параметры. Если работы с деревом проводятся часто, то рекомендуется отдавать предпочтение более мощным устройствам. Фрезерная установка с малым показателем мощности не может применяться на протяжении длительного периода.
В домашней мастерской обработка дерева проводится с учетом правильного выбора глубины резания. Чем больше реальная глубина вылета, тем шире область применения устройства.
Все фрезы условно можно разделить на две основные категории: любительские и профессиональные. Если фрезеровка проводится редко, то нужно отдавать предпочтение любительским моделям

Профессиональные устройства могут прослужить намного дольше.
Диапазон регулировок скорости вращения основного инструмента также имеет важное значение. Рекомендуется отдавать предпочтение вариантам исполнения, которые имеют бесступенчатую регулировку
Также уделяется внимание диапазону регулировок.
Популярность бренда должна учитываться во всех случаях

Продукция известных производителей обходится дороже, но она служит намного дольше и характеризуется повышенной надежностью.

Также уделяется внимание при выборе тому, какие насадки могут применяться. За счет их смены существенно расширяется область применения инструмента

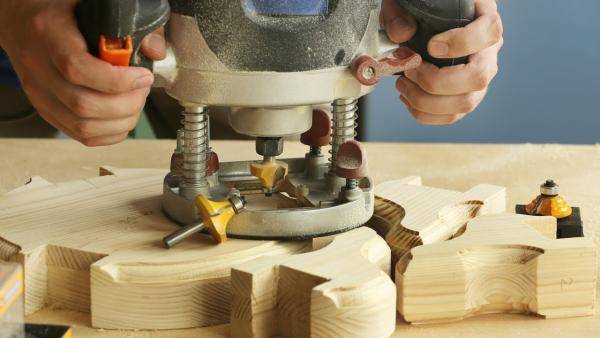

Что можно сделать фрезером своими руками

Основные виды работ, которые делают с помощью фрезера это выборка профилей разной конфигурации – полукруглых вогнутых и выпуклых, фигурных, пазовых прямых и т.д.

• фигурный профиль по краю подоконников, столешниц, сидений табуреток, книжных, телефонных и прочих полок, разделочных досок, перил и ограждений лестниц, любых предметов мебели и интерьера;
• пазы и шипы для соединения по всей длине по типу вагонки, на концах по углам, посередине (под перемычки – царги);
• нанесение рисунков и орнаментов фрезой с полукруглым наконечником (галтельной) или с другим профилем;
• выборка углублений под посадку дверных и рамных петель, ручек и замков;
• обработка прямолинейных и криволинейных кромок, например, вырезанных лобзиком, фрезой любого профиля с ограничительным подшипником на конце.

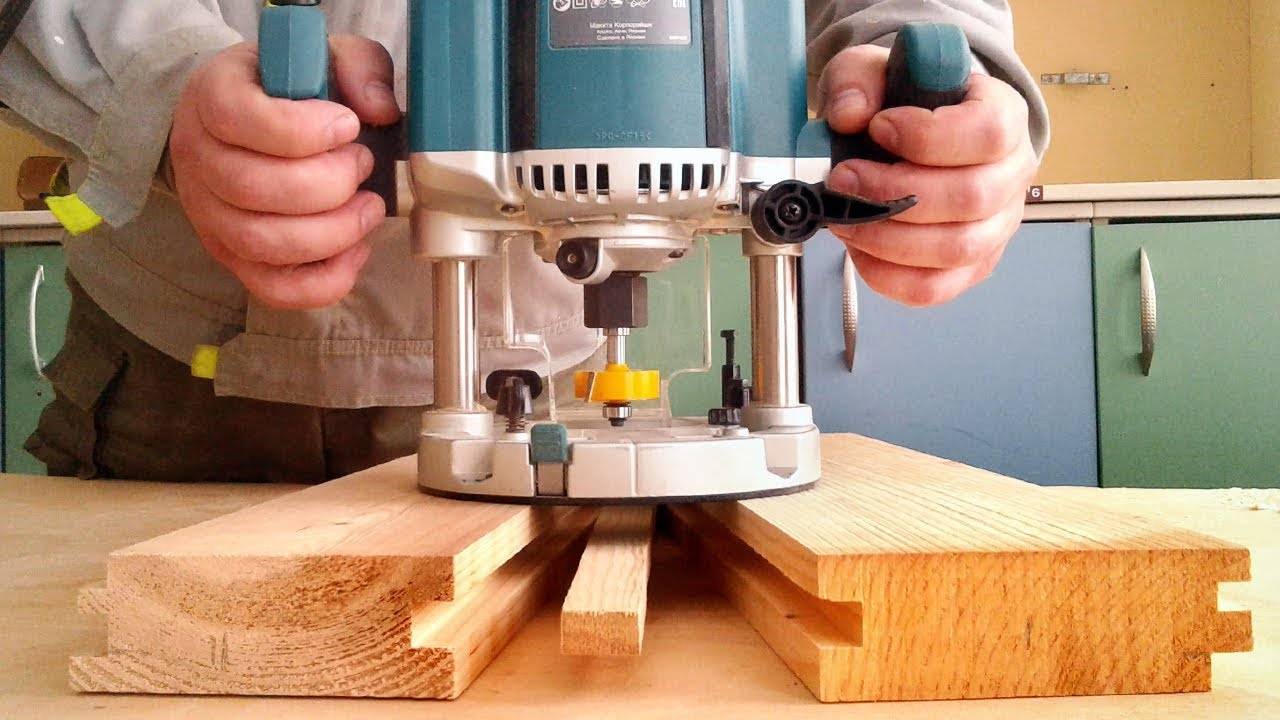

Выборка пазов и четвертей

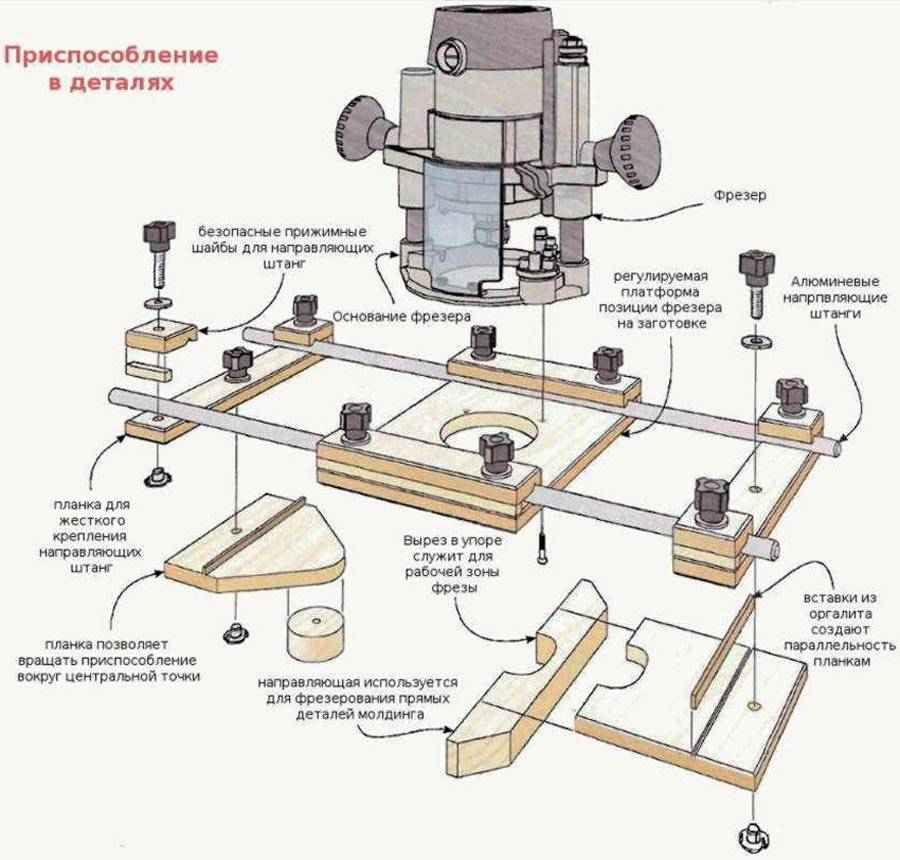

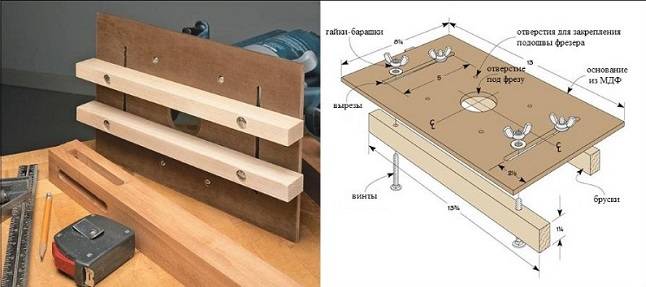

Чтобы выбрать паз на пласти заготовки или ее кромке (торце), можно использовать параллельный упор, как и при врезке дверных замков. Но можно изготовить и специальное приспособление, облегчающее процесс, если требуется выбрать пазы в большом количестве одинаковых деталей из дерева. Как выглядит приспособление для выборки пазов, показано на следующем рисунке.

Настраивается данное приспособление просто:

• агрегат устанавливается на площадку приспособления;
• вся конструкция накладывается на заготовку;
• с помощью параллельных направляющих прямая пазовая фреза центрируется относительно разметки на заготовке;
• после настройки глубины погружения оснастки (обычно требуется несколько проходов) происходит изготовление пазов.

Чтобы выбрать четверть в деревянной заготовке, используют пазовую фрезу с подшипником.

В качестве направляющей для оснастки служит кромка (торец) заготовки. Инструмент зажимается в цанге агрегата, после чего устанавливается высота погружения и проводится выборка четверти обычным способом.

Выбор четверти – это не единственная функция данной оснастки. С ее помощью можно выбрать паз вдоль кромки заготовки и сделать шпунтованную доску. Глубина паза регулируется сменой упорных подшипников различного диаметра.

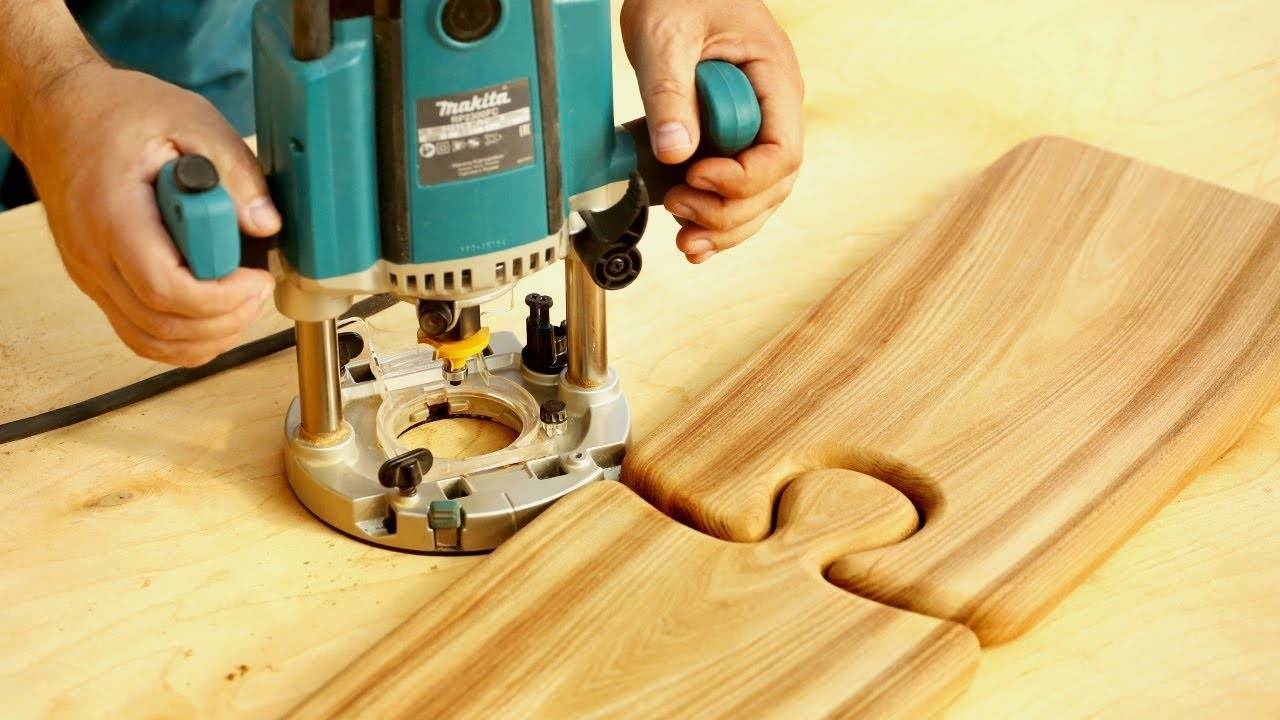

Принципы работы с ручным фрезером

Элеткрофрезер — довольно опасная штука — вращающиеся с высокой скоростью острые режущие части могут нанести нешуточные ранения, да и летящая из-под инструмента стружка тоже. И хоть на большинстве моделей имеется защитный щиток, Отражающий основной поток стружки, защитные очки не помешают. Так что работа ручным фрезером по дереву требует внимания и концентрации.

Одна из моделей — с подключенным пылесосом для удаления стружки

Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

• Фреза должна быть острой. Оценить этот параметр «на глаз» сложно, потому надо ориентироваться на рабочие моменты: если мотор сильно греется и/или обработанная поверхность не гладкая (говорят «грязная»), то фреза тупая. Ее необходимо заменить.
• Обрабатываемая заготовка должна быть прочно и надежно закреплена. Ничего хорошего на прыгающей и дергающейся заготовке вы не получите.

Заготовки должны быть прочно закреплены. Лучше всего использовать струбцины

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин. Если увеличивается диаметр фрезы, развивается и угловая динамика

При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

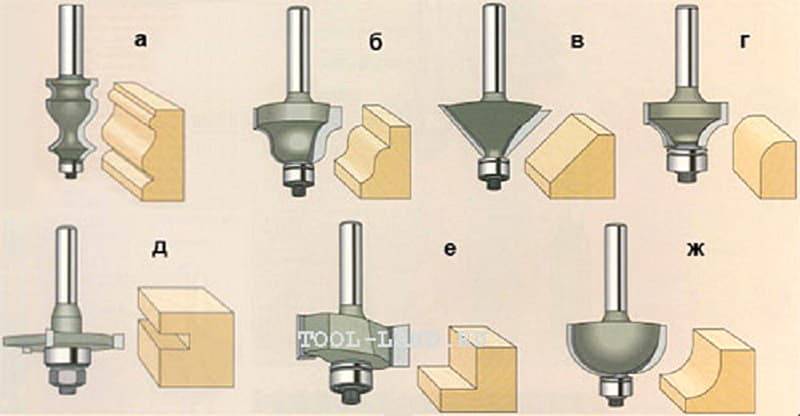

Основные виды насадок

Для работы на фрезере используют торцевые фрезы, у которых диаметр хвостовика 0.6, 0.8 и 1.2 см. Они продаются поштучно или в виде набора, где в составе есть все самые популярные виды фрез. Можно встретить наборы, где длина хвостовика составляет 0.7 см, но под них весьма трудно подобрать и найти цангу. В зависимости от назначения и формы реза фрезы могут быть пазовыми и кромочными.

Ко вторым можно отнести:

• Галтельные.
• Профильные.
• Дисковые.
• Конусные.
• Калевочные (четвертьвалик, калевка).

Общий признак кромочных фрез – это наличие подшипника, который будет играть роль упора.

К пазовым фрезам можно отнести:

• Галтельную.
• Прямоугольную (прямую).
• V-образную.
• «Ласточник хвост».

К пазовых фрез нет упорных подшипнико,в и они дают возможность делать рез и на кромках, и на пласты. Ест много прямых фрез с подшипников в верхней части, сразу же над режущей кромкой. Обычно диаметр соответствует размеру режущей части, что дает возможность сделать криволинейные фигуры по шаблонам.

Такие резы имеют название «обгоночные». В составе стандартных наборов их нет, и при необходимости придется покупать отдельно. Практически все фрезы выпускают в нескольких типичных размерах, и для изготовления углубления требуемого размера следует выбирать фрезу нужного диаметра или даже профиля.

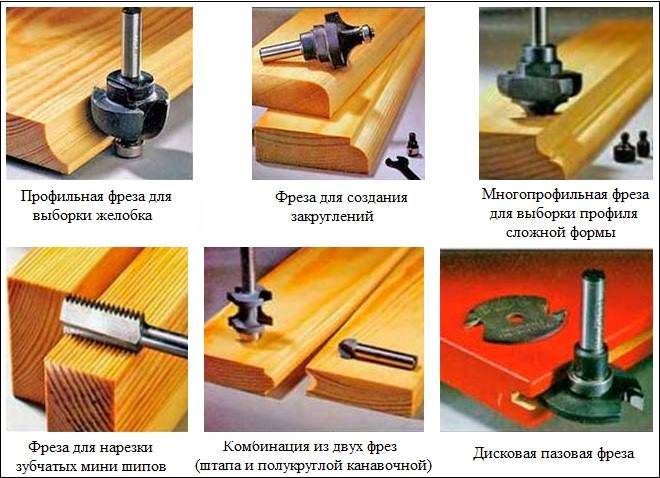

Виды фрез для ручного фрезера по дереву

Работа прибора по обработке древесины невозможна без одной важной детали – режущей насадки или фрезы. Существует большое разнообразие этих элементов по типу выполняемых операций:

• пазовая фреза по дереву для ручного фрезера, которая нужна для выборки пазов;
• профильная, необходимая для простой обработки;
• конусообразная для проведения работ под углом;
• дисковая, также применяемая для прорезывания пазов;
• калёвочная для равнения кромочного края;
• фальцевая, при помощи которой происходит удаление четверти;
• галтельная для изготовления галтелей на краях;
• фреза «ласточкино гнездо», применяемая для шиповых соединений.

Максимальная укомплектованность фрезами – залог большого количества выполняемых операций

Статья по теме:

Инструменты для резьбы по дереву

Любой технологический процесс, в том числе и резьба по дереву, будет успешен, если все инструменты, используемые в этом деле, будут достаточно качественными. Безусловно, главную роль играет мастерство человека, но, не имея под рукой нужных предметов, вряд ли получится воплотить в жизнь свою задумку.

Прочтите также нашу статью Ювелирная резьба из бумаги от индийского мастера.

Если опытным виртуозным мастерам достаточно одного взгляда на инструмент, чтобы определить его качество, то начинающие часто теряются во всем разнообразии, представленном в магазинах. Специалисты уверяют, что в данном случае далеко не всегда самый дорогой вариант будет самым лучшим, так как немаловажную роль играет накрутка бренда, реклама, транспортировка из других стран и так далее. Те, кто занимается резьбой по дереву на профессиональной основе, знают, что отечественные инструменты могут быть просто превосходного качества, но стоить втрое дешевле иностранных аналогов.

Прочтите также нашу статью Деревянные заготовки для декупажа: фото и виды

Цена является важным фактором, так как даже новичку понадобится немало инструментов. Что уж говорить о виртуозах в своем деле, которые имеют в мастерской внушительный арсенал для профессиональной обработки дерева. В базовый набор, которого будет вполне достаточно для простых работ, входит несколько ножей и стамесок, надфили, ножовки по металлу, тиски, наждачка, дрель с несколькими видами сверл и бруски.

Ножи для резьбы по дереву должны быть качественными и содержать хорошую сталь. Лучшие варианты для творчества можно приобрести непосредственно в специализированных магазинах. Ассортимент предлагается широкий, состоящий из продукции иностранных и отечественных производителей.

Обязательно понадобятся стамески для резьбы по дереву. В качестве альтернативы плоской стамеске можно использовать заточенную отвертку либо напильник. Со временем, когда уровень мастерства вырастет до внушительного уровня, стоит все же приобрести профессиональный вариант. Полукруглую стамеску нужно сразу покупать в специализированном магазине, так как это один из основных и самых важных инструментов для работы по дереву. Они могут несколько отличаться по степени закругленности, то есть быть средними, круглыми или отлогими. Их можно приобрести и по отдельности, и в наборе. V-образные варианты тоже могут пригодиться, в основном их применяют при геометрической резьбе по дереву, фото которой находится чуть ниже.

Прочтите также нашу статью Самодельные фигурки для сада и огорода.

Кроме того, в наборе мастера может присутствовать и масса других инструментов. Они могут быть нужны для изготовления сложных работ. Новичкам достаточно будет самого минимума, но хорошего качества, чтобы руки сразу привыкали к правильным движениям. Специалисты рекомендуют начинающим мастерам запастись набором из десятка инструментов и постепенно совершенствовать свои навыки и пополнять арсенал.

Ручной фрезер по дереву: устройство и виды инструментов

Резьбой по дереву ручным фрезером занимаются не только профессиональные столяры. Возможности этого инструмента пригодятся мебельщикам и мастерам-отделочникам. Основное назначение фрезера – обработка древесины. Хотя многие современные модели способны справиться и с другими материалами.

С помощью ручного фрезера и специальных насадок можно вырезать детали любой конфигурации

Потребители могут купить ручной фрезер для обработки:

• камня искусственного происхождения;
• пластика;
• композитных материалов;
• оргстекла;
• цветных металлов.

Сфера применения этого инструмента распространяется на изготовление декоративных изделий и мебели из древесины, столярные работы. Создаваемые ручным фрезером поделки выглядят очень эффектно. Эти уникальные изделия находят широкое применение в быту. С помощью фрезера мастера изготавливают красивые рамы для картин, шкатулки, детские игрушки, декоративные полочки и т. п.

С помощью фрезера можно изготавливать деревянную мебель, кухонные принадлежности, вагонку, плинтуса, декоративные поделки и другие изделия

Что можно делать ручным фрезером:

• выборку четвертей;
• формирование таких конструкционных деталей, как фальцы, пазы, шипы, шлицы;
• профилирование кромочной части (фигурное и прямое);
• формирование посадочных мест для установки фурнитуры и запирающих механизмов на дверях;
• декоративную резьбу по дереву фрезером с соответствующими насадками;
• выполнение отверстий;
• подгонку деталей, которые подлежат соединению;
• выравнивание контуров черновым способом.

Виды фрезеров по дереву: классификация приборов

Чтобы решить, какой фрезер лучше купить для дома, следует детально ознакомиться с существующим ассортиментом этих приборов. Выбор устройства зависит от типа предполагаемых работ, их сложности и объемов. Например, необходимость в использовании фрезера на мебельном производстве возникает постоянно, в то время как в условиях домашней мастерской такой инструмент будет требоваться лишь время от времени.

Все ручные фрезеры разделены на виды — верхнего типа, кромочные и ламельные

Различают следующие виды фрезеров:

• верхнего типа;
• кромочные;
• ламельные.

Устройства верхнего типа могут быть неподвижными и погружными. Второй вариант является универсальным, а потому и наиболее широко используемым. Для домашней мастерской погружная конструкция подходит лучше всего. Именно эту категорию приборов следует рассмотреть более подробно, чтобы решить, какой фрезер выбрать для выполнения определенных задач.

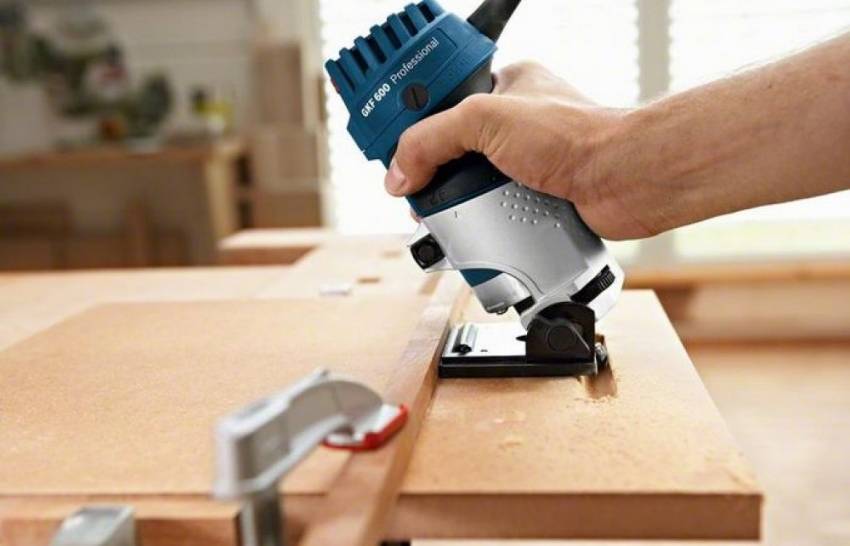

Кромочный фрезер используется для снятие фаски, скругления краев, формирование декоративных желобков а также для вырезания пазов под петли для мебели

Если сравнивать с другими видами ручного электроинструмента, фрезер имеет самую простую конструкцию. Для передачи крутящего момента не используются ремни, шестерни и другие компоненты. Насадки для фрезера устанавливаются непосредственно на шпиндель (вал электрического двигателя). За счет этого обеспечивается набор больших оборотов.

Корпусная часть электрофрезера называется «головой». Она перемещается по направляющим штангам, которые жестко зафиксированы на опорной платформе, вниз и вверх. При надавливании рукоятки голова инструмента опускается вниз. Если же ослабить давление, пружины снова вернут конструкцию в прежнее положение.

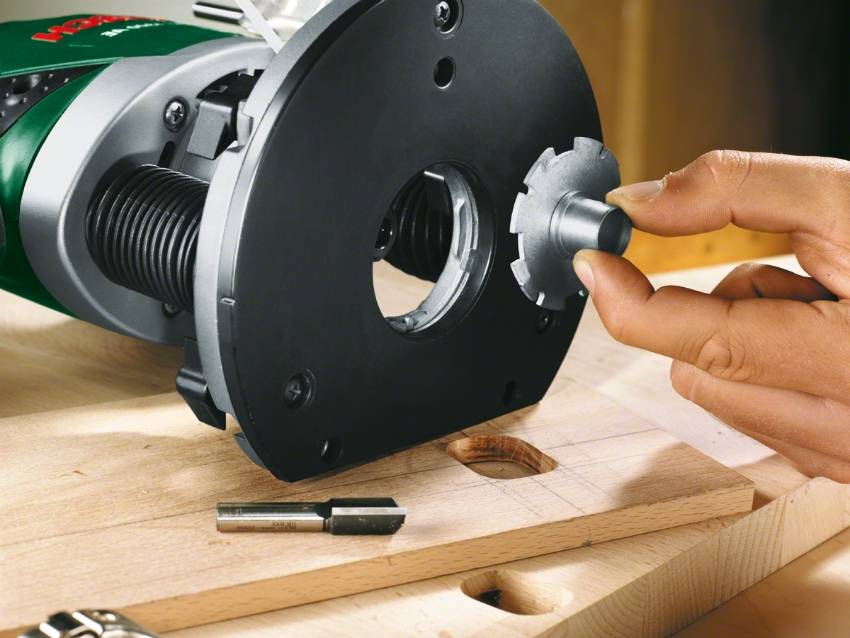

На шпинделе крепится фреза. Для ее фиксации используется цанговый зажим. Когда происходит плавное погружение головы в материал или дерево, глубина регулируется специальным упором. При дальнейшем перемещении фрезера в горизонтальном направлении высверливается паз с помощью острых кромок фрезы.

Фреза для ручного фрезера выбирается исходя из вида обрабатываемого материала и типа операции

Зачем требуется фрезерный станок

Как работать ручной фрезой по дереву? Работать таким устройством можно в следующих отраслях, а именно в ювелирной, мебельной, и не поверите, даже в рекламной. Станок используется для оформления дизайна интерьера и для украшения помещения, для изготовления оконных рам и пластиковых дверей.

Современная промышленность использует такую возможность, как фрезерование, для того, чтобы делать автомобили, самолеты, оборудование для медицинских учреждений. Объясняется это тем, что обработка изделий при помощи фреза является самой точной. Поверхность после работы с фрезером становится идеально гладкой, ровной.

Для того, чтобы обеспечивать чистоту и точность реза в конструкции вреза есть множество элементов регулировки и настройки, и

при их помощи можно сделать следующее:

• Изменять скорость вращения вала.
• Настраивать глубину погружения режущего устройства.
• Предварительно настроить глубину для быстрой смены режима резки.

Обратите внимание, что для серийного производства в большом объеме продукции ручной фрезер попросту не подойдет. Использование такого инструмента будет рациональным лишь для бытовых целей или в небольшой мастерской, где человек занят мелкосерийным изготовлением по индивидуальному заказу

Какой выбрать ручной фрезер по дереву – рекомендации редакции HouseChief.ru

Фрезер по дереву, как считают специалисты должен подбираться под определенные задачи. Исходя из этого нужно смотреть мощность, вес и дополнительные насадки и приспособления.

Общие рекомендации могут быть следующими:

Эргономичность. Устойчивость и удобство пользования конструкцией должны стоять на одном из первых мест

Обращайте внимание на кнопку включения и выключения прибора. Кнопка должна быть максимально удобной и обеспечить быстрое выключение прибора в любой момент

Место и качество фиксации двигателя и его защита

Считается, что конусовидная посадочная поверхность считается самое удобной – максимально точно соответствует форме и размерам вала электродвигателя.

Подошва. Она может быть штампованной или литой. От того, насколько хорошо подошва фрезера будет прилегать к обрабатываемой поверхности, зависят качество и простота выполнения технологических операций.

Объем рабочей зоны. Если вы планируете работать с инструментом в узкой направленности, без приспособлений, то лучше выбирать модели, которые способны обеспечить максимальный обзор зоны выполнения обработки. Устройство удаления пыли и защитные элементы. Присутствие защитных элементов обеспечить безопасную и быструю работу. Наиболее эффективными из подобных устройств являются шлюзы для отсоса пыли, встраиваемые в корпус самого фрезера.

Подробнее о том, как выбрать ручной фрезер по дереву смотрите в этом видео
