Устраняем неисправности болгарки своими руками

Диагностика неисправностей в работе УШМ

Перед тем как пытаться разобрать УШМ, нужно провести диагностику поломки. Перед окончательным выходом из строя могут появляться такие признаки:

наблюдается сильная вибрация;
щетки коллектора могут искрить;
мотор может включаться с утробным гудением;
подклинивают подшипники вращения;
наблюдается запах или дым из корпуса.

Проверка электрической части

В электрическую часть инструмента входят такие элементы:

электрический двигатель;
кнопка включения;
электронный блок для управления скоростью вращения.

Для оценки работы электрической части потребуется тестер

Проверка цепей питания

Вначале нужно оценить целостность сетевого шнура. На нем не должно быть повреждений. Также можно включить тестер в режим вольтметра и оценить входное напряжение в УШМ. Оно должно быть 220 В.

Проверка блока пуска и управления

Затем рекомендуется протестировать работу кнопки пуска

Немаловажное значение имеет функционирование электронного блока управления. Нередко контакты выключателя окисляются или засоряются

Диагностика ротора — как «прозвонить» якорь тестером?

Для оценки работы ротора нужно воспользоваться тестером. Для этого мультиметр нужно включить на 200 Ом и поочередно оценить сопротивление обмоток. Если оно совпадает на всех участках, это говорит о целостности якоря. В противном случае элемент подлежит замене.

Диагностика статора электродвигателя

При исправности якоря все манипуляции проводят со статором. При этом рекомендуется оценить сопротивление обмоток. При перемотке катушек нужно использовать специальный шаблон из фанеры.

Перемотка статора обладает некоторыми особенностями

Проверка механической части машины

Для выявления поломок механических элементов рекомендуется разбирать корпус устройства. Обычно крышка редуктора фиксируется с помощью 4 шурупов. Их нужно открутить, чтобы добраться до пары шестерней.

Осмотр шестерней редуктора

При осмотре зубчатой передачи нужно оценить прочность крепления шестерней

Немаловажное значение имеет объем смазки и определение структуры зубьев

Проверка стопорной кнопки

Этот элемент является подпружиненным стальным штоком, который препятствует вращению рабочего вала. Кнопку применяют при смене режущих дисков. Поломки возможны при заклинивании диска. Также они случаются при включении двигателя с нажатой кнопкой.

Осмотр фланца для крепления насадок

Диск болгарки крепится фланцевым резьбовым зажимом. Он отличается простой конструкцией, потому ломается очень редко. При осмотре нужно ознакомиться с состоянием резьбы. Если необходимо, эту деталь можно обработать солидолом.

Проверка подшипников вала ротора

Для оценки работы этих элементов их нужно визуально осмотреть. Исправные подшипники обладают однотонным цветом и легко вращаются при прокручивании.

Как разобрать УШМ

При выявлении причин неисправности нужно начинать ремонт УШМ

Важно знать, как разобрать болгарку. При этом нужно соблюдать такие правила:

отключить устройство от сети;
поместить инструмент на хорошо освещенный стол или верстак;
придерживаться порядка разборки и обратной сборки устройства.

Разбор устройства имеет ряд особенностей

Разбираем редуктор УШМ

В процессе починки редуктора самой трудоемкой работой считается демонтаж шестерней и опорного подшипника.

Сама процедура разборки начинается со вскрытия крышки и отключения статора и ротора. Последний зажимается в тисках для того, чтобы выкрутить гайку, крепящую малую шестеренку.

В редукторной крышке запрессован шпиндельный подшипник. Для того чтобы его достать, иногда нужно демонтировать стопорное кольцо.

Если же подшипник сильно деформирован, от его проще достать с помощью отвертки.

Крупная шпиндельная шестеренка может закрепляться несколькими способами:

с помощью шпонки;
с помощью напрессовывания на шпиндель.

УШМ Bosch GWS 750-125 .

На 100Вт слабее предыдущей. А самое главное страна производства — России.

Абсолютно другая компоновка, кстати, крышка корпуса подшипника здесь металлическая, и подшипник шпинделя можно заменить отдельно от неё. Но самый главный минус – страна сборки, честно, даже китайские модели надёжнее.

Характеристики данной болгарки:

Мощность: 750Вт
Число оборотов: 11000об/мин
Диаметр диска: 125мм
Наличие виброручки: нет
Плавный пуск: нет
Вес: 1,8кг
Страна производства: Россия

Эта ушм перестала включаться. Первым делом снял заднюю крышку, чтобы прозвонил сетевой кабель и кнопку – исправны. Осмотрел щёточный узел, одна из щёток не доставала до коллектора якоря. Достал щётки, почистил от налипшей пыли сами щетки и щёткодержатели, вставил на место и включил.

Обороты не набирает, гудит и искрит. Вынимаю щётки и откручиваю корпус редуктора от корпуса двигателя. На заднем подшипнике якоря резиновая втулка значительно меньше, но это обосновано компоновкой. Чтобы достать якорь из корпуса редуктора нужно открутить и снять фланец, иначе якорь из редуктора не выйдет. Я открутил гайку фиксирующую шестерню и вынул якорь из подшипника (предположил, что подшипник зафиксирован стопорным кольцом в корпусе редуктора, но оказалось – нет, надо было деталировку смотреть).

И воспользовавшись прибором для диагностики якорей и статоров сначала прозваниваю якорь, и получаю межвитковое замыкание обмоток. Подключаю на прозвонку статор и аналогичная ситуация, межвитковое замыкание обеих обмоток. Причина такого результата – перегрузка.

Ремонт оказался около стоимости нового инструмента, клиент отказался, так что собираем обратно.

Обе ушм использовались на стройке. Стоимость зелёной болгарки выше, чем синей. Ремонт примерно одинаковый вышел по сумме.

Вот такие болгарки, к зелёному бошу я всё равно отношусь не очень, но для бытового использования конкретно этой машинки хватит с запасом, а вот синий инструмент Российского производства, не важно, болгарка это или перфоратор или какой-то другой инструмент лучше обходить стороной. Это моё личное мнение и с вашим может не совпадать

На этом я заканчиваю, сравнение не самое удачное вышло, но видно как может отличаться инструмент одного и того же назначения от одного производителя.

Спасибо что дочитали до конца, ставьте лайки, подписывайтесь, если было интересно.

Всего хорошего, и удачного дня! =) А я пошёл спать.

Механические поломки и их устранение

К механическим поломкам УШМ, можно отнести следующие.

Износ подшипников якоря двигателя. Обычно при износе подшипников вы можете ощутить сильную вибрацию во время работы аппарата. К тому же, может быть слышен скрежет и другие шумы. Рано или поздно, подшипник все же разрушится, а высыпавшиеся шарики попадут на шестерни редуктора. Если это произойдет, то кроме подшипника, придется менять и шестерни. Конечно же, лучше не дожидаться данной неприятности, а при первых признаках неисправности подшипника заменить его. Как добраться до этой части угловой шлифмашины, было рассказано выше.
Износ шарикоподшипника или подшипника скольжения редуктора. Как и в предыдущем случае, при включении аппарата будет ощущаться вибрация и слышаться шум, несвойственный нормальной работе УШМ. Чтобы предупредить дальнейшую поломку редуктора, необходимо заменить неисправную деталь.
Износ шестерен редуктора. Шестерни быстро изнашиваются из-за недостаточной смазки. По этой же причине и греется редуктор. Необходимо следить за состоянием смазки внутри редуктора и при необходимости менять ее. Как разобрать редуктор, было описано выше. Смазку нужно использовать специально разработанную для редукторов УШМ, и купить ее можно в точках, где продается данный инструмент. Если по какой-либо причине сломались зубья хотя бы одной шестерни, то менять нужно весь комплект шестеренок (пару).

К механическим неисправностям можно отнести и поломку фиксатора вала. Для того, чтобы заменить фиксатор, потребуется разборка редуктора и снятие большой шестерни.

Особенности ремонта УШМ Бош

Конструкция всех моделей линейки Бош имеет идентичную схему. Ремонт болгарки Бош своими руками обычно сводится к замене подшипников.

Вал шпинделя напрессовывается к ведомой шестерне. Держится на игольчатом подшипнике в корпусе редуктора, который при износе оставляет внутри лишь обойму. Ведущая шестеренка крепится к валу ротора левой резьбой, а затем фиксируется гайкой.

Ремонт УШМ Макита

Отличается болгарка Макита своим защитным корпусом, который можно быстро снять. Это можно назвать плюсом, т.к. болгарки этой фирмы наиболее часто подвержены поломкам. Это относится в основном к подделкам, заполонившим отечественный рынок. Реальная углошлифовальная машинка фирмы Макиты славится своей долговечностью и надежностью. Несмотря на то, подделка или настоящая болгарка попала к вам в руки, наиболее распространенной причиной поломки все равно будет редуктор и его шестеренки. Это становится заметно при появлении пробуксовки ведомой шестерни, заклинивания редуктора и увеличения люфта вала.

При ремонте сначала разбирается болгарка. Отсоединяется редуктор от корпуса статора, для этого высвобождаются щетки и выкручиваются винты. Далее убираются винты, удерживающие крышку ротора. Ведомую шестерню можно снять прессом, а ведущая прикреплена шпоночным соединением с фиксирующей гайкой. Съемниками снимаются подшипники вала ротора.

Таким образом, какая бы болгарка у вас ни была, при должном изучении проблемы можно починить основные неисправности самостоятельно своими руками. Главное, правильно разбираться в схеме и иметь необходимый для ремонта инвентарь. Несмотря на это, УШМ является сложным механическим электроинструментом, и нередки случаи повреждения более труднодоступных узлов механизма. В этом случае, если вы ранее не сталкивались с подобными поломками, эффективнее будет сперва проконсультироваться со специалистами именно по вашей проблеме.

Возможные электрические неисправности

Электрические неисправности болгарки Makita можно разделить на неисправности цепей управления, поломку ротора и неисправность статора.

Как устранить неисправности в цепях управления болгарки Makita

Если ваша болгаркаМакита не включается, наибольшей причиной может быть поломка в цепях питания и управления.

Чтобы добраться до компонентов цепей управления, надо снять заднюю крышку корпуса поз.38, выкрутив самонарезной винт 4×18 поз.39. Выключатель ST115-40 К9565 поз.28 крепится в держателе выключателя поз.27. Держатель выключателя закрывается крышкой поз.29, которая крепится на корпусе мотора поз.33.

К выключателю подходит кабель питания поз.37. При помощи тестера проверьте целостность цепей от контакта вилки к клеммам выключателя. Выключатель поз.28 управляется рычагом поз.30. От контактов выключателя проверьте цепь до угольных щеток поз.42.

В цепях управления самым слабым звеном являются угольные щетки. В болгарке Makita 9565 применены угольные щетки CВ-318 с автовыключением,поэтому проверяйте щетки.

В профессиональных болгарках устанавливаются регуляторы оборотов. В болгарках макита мощностью более 1000 Вт предусмотрена установка системы мягкого пуска. Такой системой оборудована ушм Makita 9077SF.

При выходе из строя выключателя неисправность устраняется его полной заменой. При обрыве или поломке подводящего питание провода неисправность устраняется заменой целого провода или удалением поврежденных его частей.

Процесс включения осуществляется при помощи рычага поз.30. Если вы разобрали корпус болгарки для ремонта или обслуживания, перед сборкой смажьте пазы перемещения рычага силиконовой смазкой.

Электрические поломки

Итак, к самым распространенным электрическим неисправностям относятся:

повреждение кабеля питания на входе в УШМ;
износ или деформация угольных щеточек;
неисправная кнопка запуска;
короткое замыкание или же обрыв статора;
короткое замыкание или обрыв ротора;
износ или расслоение коллекторых ламелей.

Электрические поломки рекомендуется определять с помощью тестера или иного устройства. Болгарка характеризуется достаточно простой электросхемой, которая не нуждается в особых познаниях. Нужно лишь быть предельно осторожным и соблюдать правила безопасности.

Самой распространенной причиной является обрыв питающего провода. Решается эта проблема его полной заменой или исключением из электросхемы участка, который вышел из строя. Обнаружить неисправность можно с помощью обыкновенного тестера.

Если у вас нет в наличии этого прибора, то можно воспользоваться специальной индикаторной отверткой.

Также стабильное функционирование электрического инструмента находится в зависимости от состояния угольных щеточек. Полный контакт этих элементов с ламелями и общее состояние влияет на работу роторного коллектора. Кстати, своевременная смена этих деталей позволяет предотвратить многие поломки.

Уровень износа щеток определяется характером искрения в районе расположения коллектора. Искрение, как правило, должно быть ровным по всей площади пятна контакта ламелей и угольных щеток. Искрение по кругу свидетельствует о неисправности в цепочках ротора.

В УШМ рекомендуется использовать лишь оригинальные угольные щетки. «Самопальные» изделия устанавливать можно, но лишь на короткий срок.

Поломки кнопки запуска зачастую проявляются в ненадежном или затруднительном запуске инструмента. Неисправность данного плана возникает и пропадает самопроизвольно.

Не стоит пользоваться УШМ со сломанной кнопкой активации. Эта поломка может привести к заклиниванию рабочего элемента при работе, что повлечет за собой более серьезные последствия. При этом починка заключается в банальной замене поврежденной детали.

О поломке статора может свидетельствовать непроизвольная раскрутка вала. УШМ при этом будет набирать предельные обороты. Причиной здесь может служить межвитковое замыкание в статорной обмотке.

Многие неисправности могут быть устранены лишь опытными специалистами. Увеличить срок службы статора можно лишь регулярной смазкой, чисткой и заменой подшипников и угольных щеточек.

Как правило, статор в болгарке ломается очень редко. К этой неприятности может привести перегрев УШМ при эксплуатации. Проявляет себя поломка существенным нагревом конструкции инструмента и появлением горелого запаха.

Поломка ротора в УШМ может быть следствием неправильного использования оборудования, регулярных перегревов, попаданием пыли в коллекторные ламели и несвоевременной/неправильной замены угольных щеточек.

Сначала на коллекторе увеличиваются размеры искры, после этого возникает аромат гари и дым. Работа болгаркой с неисправным редуктором характеризуется сильным гулом и стуком.

Ремонт ротора, как и ремонт болгарки своими руками, — это очень непростая процедура. Потому для этой цели лучше обратиться к специалистам сервисцентра, которые произведут ремонт болгарки интерскол очень качественно и оперативно.

Болгарка: ремонт своими руками

Вы заметили, что инструмент всегда ломается в ту минуту, когда он вам особенно нужен? И что делать? К мастерам по ремонту бежать некогда, а, может быть, и не добежать. Может быть, попробовать отремонтировать своими руками? Ведь не боги же сделали. Возьмем для образца болгарку.

Любой, даже очень сложный механизм, состоит из крупных и мелких деталей. Болгарка не исключение. Ее главные узлы и детали:

Корпус;
Статор;
Ротор;
Редуктор;
Соединительный провод;
Выключатель.

Узлы можно разделить на электрические и механические. Электрические – статор, ротор, соединительный провод. Механические – корпус и редуктор. Конечно, есть еще кнопка, вилка, щетки.

Якорь (ротор) состоит из:

Вала;
Обмотки;
Контактного коллектора;
Щеткодержателя и щеток;
Шарикоподшипников.

Для ремонта потребуется минимальное количество инструмента – отвертка обычная и со специальной коронкой, плоскогубцы, мультиметр, изолента, густая смазка для редукторов. Если все это у нас есть, то можно приступать к ремонту своими руками.

Основные неисправности, причины их появления и методы ремонта

Для упрощения задачи поиск неисправности и ремонт необходимо выполнять системно. Не надо спешить разбирать инструмент. Сначала определимся с типом неисправности. Самая главная неприятность – болгарка не включается. Что необходимо проверить:

Исправность сетевой розетки;
Исправность соединительной вилки;
Целостность соединительного провода.

Якорь электродвигателя + ()

Если эти элементы исправны, то осматриваем контактные щетки. Щетки служат для передачи питающего напряжения на контакты коллектора электродвигателя. К этим контактам припаяны обмотки якоря. Если одна из щеток не контачит или вообще обломана, то электрический ток не будет поступать на обмотку и болгарка работать не захочет.

Для того чтобы осмотреть состояние щеток необходимо:

Найти на корпусе две соосные резьбовые заглушки;
Аккуратно открутить их;
Извлечь щетки.

Щетки подпружинены, поэтому надо постараться не потерять пружинки. Извлеченные щетки должны быть одинакового размера. На них будет некоторый износ, но не должно быть сколов и поперечных трещин, которые могли бы нарушить контакт.

Если щетки в нормальном состоянии, то придется осмотреть якорь двигателя. Этот узел только называется якорем, а на самом деле с якорем не имеет абсолютно ничего общего.

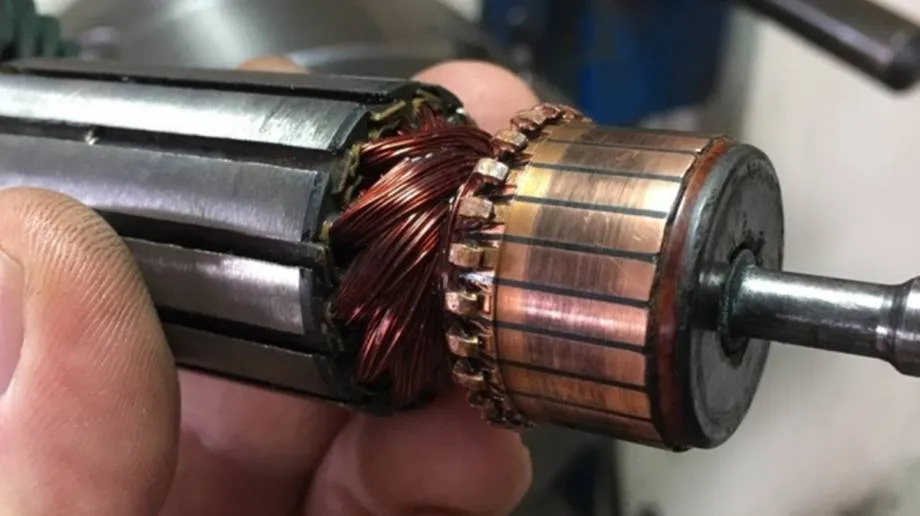

Это центральный вал двигателя, на котором размещена обмотка и коллекторный венец. Иногда из-за больших нагрузок между щетками и контактами коллектора возникает сильная искра.

Что необходимо сделать, чтобы привести якорь в порядок? Надо взять обычную белую резинку, которой пользуются чертежники и любители порисовать. Уголком резинки надо потереть контакты. Пленка из окислов должна очиститься и засиять медным блеском.

Если и эта операция не дала результатов, то необходимо вскрыть корпус болгарки и осмотреть состояние внутренних проводов, фазосдвигающего конденсатора и обмотки.

Обмотка должна иметь ровный цвет лака, которым покрывают обмоточный провод. Потемнение или почернение провода или его участков свидетельствует о коротком замыкании обмотки.

Эту неисправность своими руками устранить сложно, потребуется замена якоря.

Ремонт редуктора + ()

Задача редуктора – передать вращение вала электродвигателя к диску болгарки. Причем, поскольку у нас угловая шлифовальная машина, то и редуктор у нас угловой. Чтобы его осмотреть необходимо:

Снять диск, если он был установлен;
Снять защитный кожух;
Выкрутить четыре винта на корпусе редуктора.

После этого редуктор должен выйти из корпуса. Неисправностей здесь немного:

Поломка или значительный износ зубьев шестерен;
Поломка вала;
Отсутствие фиксации шестерен на валах.

Вышедшие из строя элементы редуктора необходимо заменить. Замена шестерни ничего сложно не представляет. Затем редуктор смазывается хорошим слоем густой смазки и устанавливается на место.

Ремонт статора болгарки + ()

Статором называют ту часть электродвигателя, которая неподвижно закреплена в корпусе. Она предназначена для создания электромагнитного поля, в котором вращается якорь.

Основная неисправность статора – обрыв обмотки или ее сильный перегрев. Чем опасен перегрев? При перегреве обмоточных проводов перегревается и защитный изоляционный лак, который их покрывает. Нарушение лаковой изоляции приводит к короткому замыканию витков обмотки.

Даже замыкание одного витка обмотки полностью выводит болгарку из строя. Обмотка сразу же начинает перегреваться и дымить. Вал вращается медленно или вообще перестает вращаться.

Чтобы отремонтировать статор придется менять обмотки на новые или перематывать. Но перемотка статора – процедура не для новичков.

Якорь на болгарку: как проверить якорь электродвигателя в домашних условиях

Если вы точно уверены в том, что сломан якорь, то потребуется достать электрический двигатель.

Не забывайте, что перед тем как поменять обмотку, неважно какого электроинструмента Бош, Sparky, Макита, Интерскол нужно вручную установить причины поломки шлифовальной машинки. Для этого вам поможет схема намотки и редуктора, а так же специальный индикатор

Вынимаем ротор, а вместе с ним опорные подшипники и крыльчатку охлаждения. Все это представляет собой единый целый предмет. Если вы заметили, что повреждено большую часть проводки и нарушен баланс, то лучше заменить этот компонент полностью. О том, что нарушен баланс, может сказать появление гула и вибрации в механизме.

Если же баланс якоря не нарушен, а проблема заключается только в подмотке, то якорь подлежит восстановлению. Работа будет заключаться в самостоятельно перемотке катушки, все должно выполняться бережно с терпением и аккуратностью. Если балансировка угловой машины работает с перебоями, то для начала ее нужно проверить тестером. В том случае если проточка показывает разные данные, отремонтировать самому электромотор не удастся. А вот восстановить его поможет замена.

Для того чтобы заменить перемотку в якоре вам потребуется:

Новые провода для обмотки это должны быть медные жилы, диаметр которых будет соответствовать предыдущим проводам;
Бумага диэлектрического типа для изолирования обмотки;
Лак, чтобы залить катушки;
Паяльник с припоем и канифолью.

Перед тем как осуществить перемотку, нужно подсчитать витки провода и в новой обмотке применить столько же.

Проверка электродвигателя

Кроме цепей управления в электрическую схему болгарки входит ротор и статор. Это сложные узлы, ремонт которых рекомендуется выполнять в специализированных центрах. Но для российских умельцев ничего недоступного нет. Мы рекомендуем свои способы ремонта статора или ротора своими руками.

Как отремонтировать статор болгарки Makita

На выход из строя статора поз.24 болгарки указывает появление запаха гари, перегрев корпуса болгарки, самопроизвольный набор оборотов болгарки. В корпусе болгарки поз.33 статор крепится четырьмя саморежущими винтами 4×70 поз.21. Для предотвращения нанесения повреждений, статор закрывается защитой поз.20.

Ремонт статора болгарки Макита состоит в определении короткого замыкания или обрыва обмоток. Лучше всего выполнить диагностику статора специальным прибором, называемым ИК-2. Статор считается неисправным, если видны следы потемнения обмотки, определен обрыв или короткое замыкание витков обмотки.

Ремонтируется статор просто. Надо перемотать его обмотки.

Как отремонтировать ротор болгарки Makita

При перегреве болгарки, появлении запаха гари, увеличении искрения в районе коллектора необходимо обратить внимание на целостность ротора поз.13

Демонтаж ротора сопряжен с выполнением последовательной разборки. Чтобы извлечь ротор, его надо освободить от редуктора поз.3. Для этого надо открутить шестигранную гайку М6 поз.4. Чтобы открутить гайку, надо одной рукой зажать ротор. Второй рукой, при помощи рожкового ключа, открутить гайку против часовой стрелки.

Снимите гайку, вытащите плоскую шайбу поз.5, извлечь коническую спиральную шестерню поз.6, снять стопорную пружину поз.7. Покачивая ротор в стороны аккуратно вытащить его из корпуса редуктора поз.3. Сняв стопорное кольцо поз.8, при помощи съемника стащите подшипник поз.9.

В болгарке Makita 9565 применен подшипник 6001LLB.

Осталось снять плоскую шайбу поз.10 и крышку редуктора поз.11.

Перед Вами внешний вид ротора болгарки Makita 9565 с надетой изоляционной шайбой поз.14, плоской шайбой 7 поз.15, подшипником поз.16 и пыльником резиновым 22 поз.17. В болгарке со стороны коллектора используется подшипник 627zz. Российский аналог 80027.

Ремонт ротора заключается в его замене на новый или отремонтированный. Отремонтировать ротор можно и самостоятельно, но надо не только терпение, оснастка, материал. Это вид работы высокого класса.

Как проверить статор на межвитковое замыкание мультиметром

Якорь, это та деталь, на которой чаще всего скапливается большое количество грязи. Если у болгарки появились неисправности, их можно выявить, самостоятельно используя мультиметр или другими словами амперметр.

Проверка начинается с того, что нужно найти неисправный компонент. Если ваш аппарат полностью вышел из строя, это может быть свидетельством рассыпанию щеток или разрушенного слоя диэлектрика, который находится между пластин. Если вы наблюдаете внутри искрение, это значит, что в болгарке повредились токосъемники.

Не зависимо от того какой результат вы получите при обследовании, нужно проверить сопротивление. Оно должно быть одинаковым для каждого из замеров.

Обратите внимание на щетки, их износ должен быт одинаковым, а при наличии царапин их нужно обязательно заменить на новые. Если же вы не обнаружили неисправностей, то нужно произвести замер сопротивления у ламели и катушки

Принцип работы и сфера применения

Принцип работы болгарки, независимо от модели, всегда одинаков и отталкивается от использования электродвигателя, способного преобразовать силу электротока во вращательное движение. Мощность электромотора варьируется в пределах 500-2000 Вт, используется его однофазная, асинхронная разновидность. Процесс происходит в следующем порядке:

При включении инструмента на электродвигатель подается ток; ротор приходит в движение.
Обмотка ротора взаимодействует с неподвижным статором в магнитном поле; в результате возникает электродвижущая сила.
Вращательный момент передается при помощи угловой передачи: через систему шестеренок на ось, на которой закреплен рабочий диск. Угловая передача повышает безопасность эксплуатации инструмента, сглаживает силу отдачи при пуске, что значительно снижает травматизм.

Обмотки ротора проверяют на отсутствие короткого замыкания

Домашние мастера повсеместно используют болгарку в сочетании с разнообразными насадками в самых разных работах. С ее помощью удобно резать металл и зачищать его от ржавчины и заусенцев, шлифовать поверхности из бетона, дерева и металла, очищать их от старого лакокрасочного покрытия.

Болгарка также способна штробить бетонные стены, точить садовый инструмент и ножи, резать каменную или керамическую плитку. Нагрузка во время работы может становиться значительной, и, когда это происходит часто, безотказный ранее агрегат начинает сбоить. Неисправности могут проявляться по-разному, и причин, почему не работает болгарка, насчитывается немало.

Иногда они заставляют задуматься о приобретении нового помощника. Но, на самом деле, спешить не стоит. Многие неисправности и сбои несложно устранить собственными силами, если иметь представление о работе инструмента и знать, как проявляются разные поломки.

Перегрузки могут привести к поломке

Как заменить шестеренки в редукторе болгарки

Через пару месяцев комплект шестеренок был получен и появилась возможность отремонтировать болгарку. Так как не было необходимости регулировать положение на валу двигателя малой шестеренки, то замена была начата с нее.

Лезвием отвертки шестеренка была частично сдвинута вдоль вала, но уперлась в подшипник скольжения шпинделя. Стало очевидно, что без разборки двигателя шестеренку не заменить.

Перед разборкой электродвигателя болгарки, для исключения повреждения графитных щеток, необходимо их вынуть. Для этого достаточно выкрутить диаметрально расположенные на корпусе болгарки две пробки.

Заодно нужно проверить степень износа щеток. Если щетки сильно износились, то двигатель может работать с перебоями и даже прекратить запускаться. Щетки с достаточным усилием прижимались к коллектору электродвигателя. Так как болгарка эксплуатировалась редко, износ щеток оказался незначительным.

На следующем шаге нужно отсоединить корпус редуктора от корпуса болгарки. Для этого достаточно вывинтить четыре самореза.

После вывинчивания саморезов с помощью лезвия плоской отвертки нужно отвести редуктор таким образом, чтобы малая шестеренка снялась с вала двигателя.

Но получилось, что вместо ожидаемого снятия шестеренки, вынулся весь ротор с задним подшипником. Очевидно, что его посадка была менее плотной, чем подшипника на валу со стороны шестеренки.

Так как представилась возможность, то была проверена свобода вращения подшипника, количество в нем смазки и состояние ламелей коллектора.

Так же были осмотрены обмотки ротора и статора на наличие почернений от перегрева. Все узлы и элементы двигателя были в хорошем состоянии.

Далее вал ротора был усилием рук извлечен с подшипником из корпуса редуктора, и шестеренка с него снялась. Заодно была проведена ревизия второго подшипника

При снятии шестеренки нужно обратить внимание на шпонку, чтобы не потерять ее

Прежде, чем надевать малую шестеренку на вал двигателя в редукторе следует предварительно проверить как она насаживается на вал с установленной в выборку шпонкой. В моем случае шестеренка наделась плотно, без люфта.

Осталось продеть вал в корпус редуктора, установить шпонку и продвинуть вал дальше, чтобы насадилась шестеренка. Далее редуктор зафиксировать на корпусе болгарки саморезами и вставить и зафиксировать в направляющих щетки.

Теперь настало время надеть на шпиндель большую шестеренку. Тут сначала пришлось для выборки зазора на шпиндель установить шайбу между внутренним кольцом подшипника и шестеренкой, а затем шпонку.

Далее была надета шестеренка, вторая шайба и весь набор закреплен разжимной шайбой. После примерки для выборки оставшегося зазора между зубьями шестеренок внешнюю шайбу пришлось переставить на тыльную сторону шестеренки. Сборка и проверка показала нормальную работу болгарки.

После проверки редуктор был открыт, зубья шестеренок и поверхности подшипника скольжения обильно смазаны находящейся смазкой в редукторе. Ее было достаточно на его стенках. Смазывать шестеренки можно любой густой смазкой для зубчатых передач. Хорошо подходит графитная смазка, так как помимо масла в ней содержатся чешуйки графита, самостоятельно обладающие хорошими смазочными свойствами.

После смазки болгарка была окончательно собрана и проверена в работе. Испытания показали хороший результат, диск хорошо резал металл. Самостоятельный ремонт УШМ был закончен.

Как починить, заменить фиксатор

Прежде чем приступить к починке фиксатора, следует выполнить поиск на наличие дефектов. Для этого необходимо разобрать редуктор болгарки. Почистить редуктор от старой смазки, после устранения дефекта следует заменить на новую.

Лучшим вариантом будет приобрести в магазине полный ремонтный комплект для данной модели болгарки, состоящий из кнопки, металлического стержня, сальниковой прокладки и пружинки. Часто последствиями поломки фиксатора становятся нарушения целостности корпуса редуктора, обычно направляющей части для металлического стержня.

В данном случае можно рассверлить отверстие на больший диаметр (с учетом перекрытия разрушенных частей корпуса) и запрессовать в него втулку (лучше латунную). Внутренний диаметр втулки должен соответствовать используемому ремонтному комплекту.

Некоторые мастера решают проблемы поломки фиксатора с разрушенным корпусом своими методами. В видео показан один из таких способов.

Здесь автор после рассверловки отверстия нарезает в нем резьбу и в качестве фиксирующего элемента применяет закручивающийся в него болт определенной длины. В обычных условиях работы в отверстие с резьбой вкручивается пробка, препятствующая вытеканию смазки и попаданию посторонних частиц внутрь редуктора.

Недостаток такой конструкции – трудно почувствовать попадание конца болта в паз на теле шестерни. Не исключена возможность спутать с простым поджатием шестерни. Подпружиненный стержень в ремонтном комплекте дает больше гарантий правильной установки фиксатора. Главное преимущество в простоте ремонтных работ.

И еще один ролик.

Источник

Необходимый для ремонта инструмент

Ремонт своими руками углошлифовальных машин Makita, требует использования определенного инструмента. Не обойтись без набора отверток. Предпочтительнее, чтобы они были оборудованы храповым механизмом. Лучший вариант, воспользоваться аккумуляторным шуруповертом. Для ремонта электрической части Болгарки Макита, понадобится тестер, прибор для определения короткозамкнутых витков ИК-2. А еще заготовьте рожковый ключ, съемники подшипников, молоток, наставку из мягкого металла. Ну и не обойтись без нужной смазки, обтирочных материалов, жидкостей для смывки старой смазки.

Начинать ремонт ушм своими руками надо с подготовки рабочего места, установки правильного освещения. Вам понадобится схема углошлифовальной машины нужной модели и предлагаемая инструкция.

Любые неисправности электроинструментов делятся на два типа: электрические и механические.

Рассматривать ремонт узлов болгарки Makita будем на примере схемы ушм Makita 9565.
