Захват для сэндвич-панелей. Удобство монтажа гарантировано

Механические захваты для монтажа сэндвич-панелей

Для монтажа панельных конструкций типа сэндвич используют несколько вариаций механических захватов.

Механический захват струбциной

В таком удобном варианте захвата возможно не только фиксация и удержание, но и регулирование усилия сжатия, что предотвращает повреждение поверхности передвигаемой панели. При небольшом весе, устройство способно подымать панели толщиной от 50 до 200 мм, и массой около 200 килограмм.

Конструкционно-струбциный вариант грузозахватного устройства состоит из винтового механизма и неподвижной главной рамы. Подвижный элемент вращаясь изменяет расстояние между губками, и при достижении требуемого положения фиксируется специальным рычагом или винтом. Захват струбциной сподручно использовать для кантования сэндвич панелей.

Захват для сэндвич-панелей с креплением в замок

Одна из разновидностей механического захвата для перемещения сэндвич панелей — крепление непосредственно в их замки (соединение шип в паз).

Перед тем как начать перемещение панелей, их устанавливают строго вертикально на прокладки, размещенные по всей длине. Неправильное расположение и смещение сэндвич панелей может привести к деформации замков. Такой тип захвата применяют для горизонтального способа фиксации и переноски сэндвич панелей.

Механический захват с применением сквозного просверливания

Механический захват с применением сквозного просверливания профильных листов сэндвич панелей. Сверловка отверстий должна быть произведена весьма точно, так чтобы было обеспечено расположение скрепляющего штифта строго перпендикулярно металлической поверхности. Впоследствии отверстия закрываются крепежом или фасонными деталями. Механический захват с помощью сквозного сверления зачастую используют для вертикальной установки панелей типа сэндвич.

При использовании механических захватов для подъема панелей типа сэндвич, применяют обвязку текстильными стропами. Они должны полностью обхватывать и удерживать передвигаемую панель до тех пор, пока она не будет перемещена и смонтирована в необходимом месте.

Сэндвич-панели всё чаще и чаще используют в строительстве. Одна из лидирующих компаний по их изготовлению является Теплант. Сэндвич-панели Теплант устойчивы к влаге, имеют высокие показатели коэффициента стойкости к теплопотерям, пожароустойчивы. Материал этой компании имеет безупречное качество.

Если вы хотите сэкономить, то советуем прочитать об изготовлении сэндвич-панелей своими руками в этой статье. Она содержит инструкцию по их изготовлению, полезные советы.

Монтаж кровельных панелей: крепление к прогону, конек, отлив

Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.

Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами; средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.

По окончании основных монтажных работ необходимо:

между коньковыми прогонами смонтировать внутреннюю коньковую планку
полиуретановой пеной заполнить свободное пространство в стыках панелей;
когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька;

В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.

Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.

Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.

Правила безопасности при монтаже сэндвич-панелей

Перед началом работы подготавливают рабочие места:

отмечают опасные зоны;
ограждают проемы;
вывешивают надписи, которые предупреждают об опасности;
устанавливают строительные леса, высота ограждения не должна превышать 1м;
если предстоит работа ночью или в пасмурную погоду, обеспечивают достаточное освещение рабочих зон.

К работе с сэндвич-панелями допускают взрослых старше 18 лет. Они должны пройти курс по технике безопасности.

Необходимо учитывать погодные условия, особенно скорость ветра.

Применяется два способа монтажа панелей — по вертикали и по горизонтали. Способ выбирают до начала работ.

Нельзя поднимать грузы, если их масса выше, чем допускается захватом.

Запрещается:

эксплуатация неисправного или недоукоплектованного оборудования;
применять подъемные средства, если плохо читаются данные о грузоподъемности;
поднимать поврежденные грузы;
поднимать грузы, когда под ними находятся люди.

При перемещении в любом направлении сэндвич-панелей с использованием средств механизации подъем возможен только в продольном ее положении. К листам захватывающие устройства цепляют за боковые, менее жесткие, стены.

Как поднять сэндвич панель на нужную высоту

При выполнении горизонтальной установки изделия сначала ставят вертикально вручную на специальные прокладки, которые препятствуют деформации замка плиты. Опытные строители не рекомендуют поднимать материал непосредственно с паллеты. В противном случае можно допустить деформацию замков.

Стыковке изделий следует быть вертикальной. Нужно избегать стыков под углом, так это также может повлечь за собой деформацию замков.

В случае вертикального монтажа специалисты советуют применять механический захват, закрепляющийся сквозным просверливанием. Отверстия, полученные в процессе подъема, можно будет закрыть при помощи крепления и фасонных элементов.

Подведем итоги

Захват для монтажа сэндвич панелей — это крайне необходимое приспособление при выполнении облицовки фасада зданий и сооружений своими руками и с использованием материала по типу сэндвич. Это значительным образом облегчает труд строителей и сокращает время, необходимое на осуществление облицовки фасада здания. Такие механизмы бывают нескольких видов, и при выборе одного из них нужно исходить из особенностей вашего здания и применяемой облицовки.

Классификация и типы

Существует несколько видов захватов: их классификация основывается на способе крепления приспособления к поверхности, а также метода подъема.

Разделяют несколько видов захватов:

текстильные стропы;
механические;
приспособления вакуумного типа.

Классификация механических приспособлений зависит от следующих показателей:

способа прижимного механизма (с помощью рычагов или струбцин);
грузоподъемности (могут быть рассчитаны на вес от 50 до 500 килограмм);
ширине раскрытия (выбор производится по толщине материала);
конструкции рамы (толстолистовой или трубчатой).

В свою очередь, механические виды могут быть струбцинные, с замковыми элементами, а также предусматривающие просверливание профиля.

Вакуумные элементы предусматривают необходимое количество вакуумных присосок в зависимости от веса поднимаемого груза.

Текстильные стропы используются для поднятия малогабаритных панелей.

Принцип устройства захвата панелей

Все приспособления для захвата сэндвич плит фиксируют элемент в нужном положении и помогают осуществить их безопасный подъем на нужную высоту.

Конструкция струбцинных механических захватов представляет собой металлическую раму, к которой приварена проушина для закрепления кольца. Во внешней стенке предусмотрен ряд отверстий, в них находятся втулки с резьбой, а с противоположной стороны имеется толстая резиновая рифленая накладка.

В резьбу втулки вкручивается специальная ручка, на конце которой имеется аналогичная резиновая накладка. При вращении ручки происходит фиксация панели. Такое же крепление находится на противоположной стороне панели.

Если механический захват предусматривает наличие рычага, то элемент, аналогичный на струбцинном захвате расположен на опускающейся части конструкции (коромысле), а на противоположной части конструкции имеется груз (тяга). Удержание панели производится посредством натяжения рычага механическим способом.

Вакуумные системы предусматривают наличие дополнительного устройства — привода. Устройство вакуумного типа подвешивается к крюку крана.

ВАЖНО! Вакуумные крепления фиксируют по центру панели. Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане. Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель

Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель

Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане. Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель.

Происходит перекрытие выхода воздуха в клапане, благодаря чему образуется повышенное давление в цилиндре. От массы панели зависит прижимная сила присосок к панели. При подъеме в области цилиндра устанавливается равновесное разрежение, что способствует сохранению устойчивости удерживания присосок.

При выполнении действий в обратной последовательности происходит отклеивание присоски от поверхности материала.

Вакуумный захват для сэндвич панелей

Оптимальным вариантом для быстрого и комфортного монтажа станет вакуумный захват – современное и надежное грузоподъемное устройство. Вакуумный захват – траверсная надставка, — универсальный механизм, который может использоваться в сочетании с любым из видов подъемных механизмов. Монтаж с помощью присоски максимально безопасен, может быть, как вертикальным, так и горизонтальным. Также допустим монтаж в наклонной плоскости, например, кровельных ограждений, при этом тип профилирования поверхности роли не играет.

Конструктивно вакуумный захват – это круглая или прямоугольная металлическая присоска, дополненная герметизирующим уплотнителем из резины, каучука, нитрила или силикона. Непосредственно к присоскам с помощью шланга подключен вакуумный насос. Процесс крепления панели к грузоподъемному механизму происходит следующим образом:

Присоска накладывается на поверхность;
Поворот специального крана подключает вакуумный насос;
Поверхности плотно сцепляются друг с другом благодаря герметизирующему уплотнителю.

Для равномерной нагрузки на грузоподъемного устройства и обеспечения безопасности перемещения, вакуумная присоска устанавливается строго по центру. Допустима установка от 1 до 12 присосок на одну панель, что позволяет поднимать конструктивные элементы любой длины и толщины.

Преимущества вакуумной присоски для сэндвич панелей:

Возможность работать с панелями нестандартной длины и массы;
Высокий уровень безопасности: в случае аварийного отключения вакуумного насоса, в качественных захватах предусмотрен резервный механизм для удерживания панели в течение длительного времени;
Возможность быстрой смены ориентации: как правило, вакуумный механизм позволяет разворачивать панель на 360 градусов;
Экономия времени: панель может подниматься и транспортироваться непосредственно из пакета;

БМЗ – относительно новое направление в строительстве, которому свойственно регулярное внедрение новых технологий. Применения современного оборудования, качественных материалов, соблюдение рекомендаций относительно строительства и монтажа значительно повышают шансы на успех.

ООО «НТК» — строительная компания с 10-летним стажем на рынке, ведущий производитель ограждающих конструкций для быстромонтируемых зданий, предлагает услуги в сфере производства, проектирования и строительства БМЗ. Также у нас вы можете купить стеновые сэндвич панели и сэндвич панели кровельные по разумной цене!

Задайте вопросы относительно сотрудничества менеджеру компании НТК — контакты

Назначение и область применения сэндвич-панелей

Основное применение конструкций — сооружение стен и крыш зданий. Это могут быть объекты промышленного или сельскохозяйственного назначения, магазины, спортивные сооружения и жилье. Благодаря высоким теплотехническим качествам такие постройки достаточно комфортны, а их возведение занимает считанные дни.

Широкий выбор фактуры и цвета отделки позволяет придавать этим зданиям привлекательный внешний вид. Хозяйственные помещения, офисные кабинеты нередко обходятся даже без внутренней отделки.

Панели имеют относительно небольшой вес. При толщине 100 мм квадратный метр материала весит порядка 20 кг. Это значит, что блок метровой ширины и длиной 4-5 м три человека могут установить, не прибегая к услугам грузоподъемной техники.

Вакуумные

Приспособления оборудованы специальными присосками, которые надежно фиксируют панель. Вакуумные устройства могут быть с горизонтальной, вертикальной или наклонной установкой. Приспособления вакуумного типа предусматривают поднятие элементов прямо из упаковки. При этом обеспечивается надежная сохранность поверхности элемента.

Принцип работы вакуумных устройств заключается в креплении присосок к панели и приведения в действие насоса с помощью рычага. Далее осуществляется подъем элемента на нужную высоту.

ВАЖНО! Эффективность вакуумного оборудования заключается в способности поворачивать элемент под любым углом (до 360 градусов). Устройства с вакуумными присосками могут иметь большое количество удерживающих креплений, что позволяет поднимать элементы значительной массы. Устройства с вакуумными присосками могут иметь большое количество удерживающих креплений, что позволяет поднимать элементы значительной массы

Устройства с вакуумными присосками могут иметь большое количество удерживающих креплений, что позволяет поднимать элементы значительной массы.

Надежность вакуумного захвата также заключается в наличии резервного механизма, который, при поломке насоса способен удерживать панель длительное время.

Существенным недостатком вакуумных систем для захвата является стоимость оборудования: такие устройства по карману только крупным строительным организациям. Кроме того, устройство требует дополнительное оборудование и требует специальной фиксации при транспортировке.

Ошибки монтажа

Крепление сэндвич-панелей требует определенных знаний и опыта. Для многих даже пошаговой инструкции к работе будет недостаточно, поэтому совершить ошибки легко

На что же обратить внимание, чтобы их избежать?

Панели не оставляют не зафиксированными, если работа прерывается.
После установки каждой третьей панели проверяют ровность конструкции отвесом или строительным уровнем.
Нельзя вкручивать крепежи без предварительной разметки.
Защитную пленку снимают с панелей полностью и сразу после монтажа. В противном случае на ней накапливается грязь и влага.
Нельзя допускать слишком сильного вдавливания крепежей в панели, так как это ведет к их деформации и потере эксплуатационных свойств.
Струбцины не снимают до тех пор, пока не убедятся в надежной фиксации панелей.

Если нет нужных инструментов, свободного времени, уверенности в собственных силах и соответствующих навыков, работу по монтажу сэндвич-панелей лучше доверить специалистам.

Механический тип захватов

Механические захваты разделяются по таким характеристикам:

захваты механического типа — рычажковый, струбциновый и т. д.;
грузоподъемность — до полутонны кг;
ширина раскрытия — зависит от толщины стенового или кровельного материала;
конструкция рамы — толстолистовая или трубчатая.

Для работы с сэндвич-панелями используют различные механические приспособления

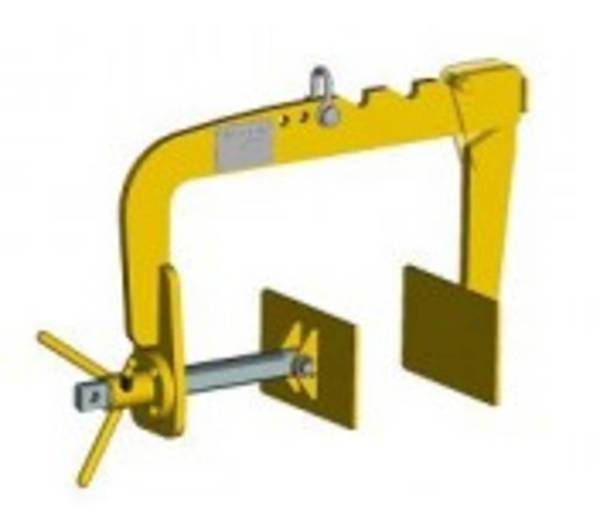

Захват-струбцина

Это классический инструмент для погрузки и перемещения различных предметов. Составные части инструмента — винтовой механизм и главная рама. Такой вид захвата позволяет перемещать сэндвич-панели весом до 200 кг, толщиной до 200 мм.

В основе захвата-струбцины — С-образная рама. Она может иметь телескопическую конструкцию, что делает оборудование более функциональным. Сверху к раме приваривают проушину, в которую крепится стальное кольцо. В одно боковой стенке посверлено до 3 отверстий под резьбовые втулки. На противоположной стороне располагается накладка, изготовленная из рифленой резины для лучшего сцепления с поверхностью плиты.

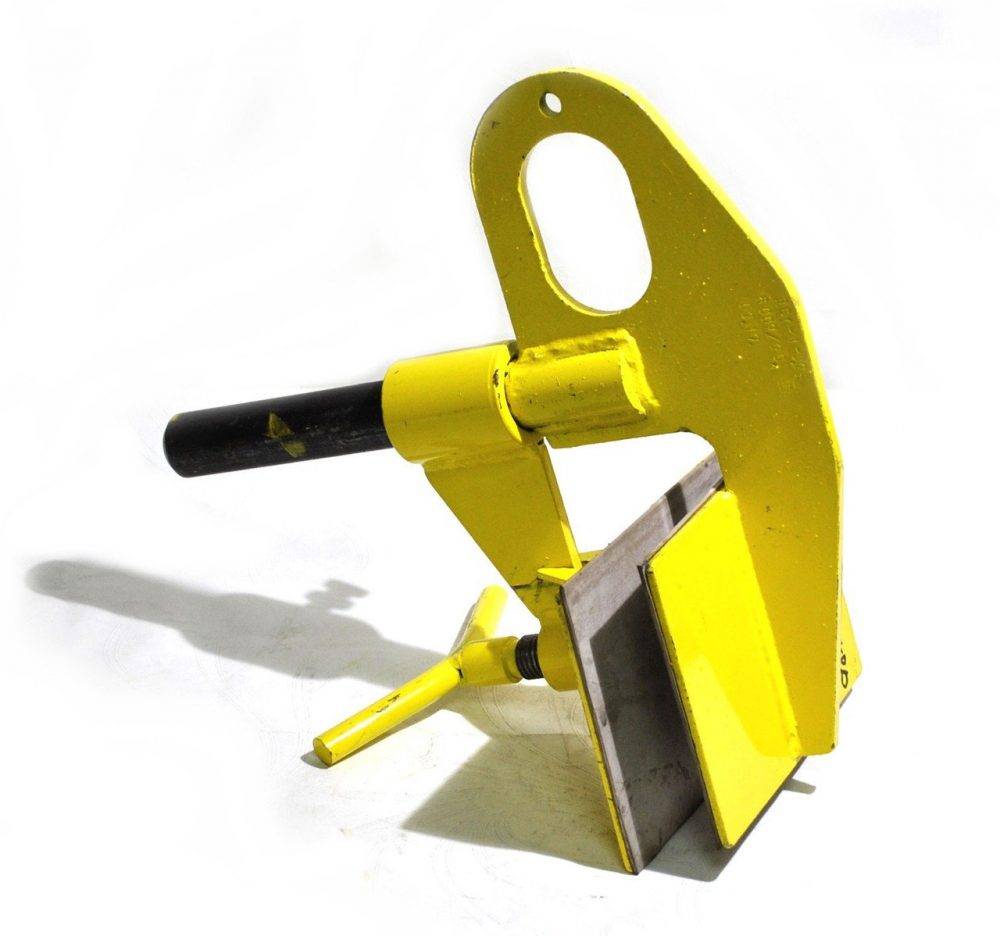

Захват-струбцина

В резьбовое отверстие втулки вставляется рукоять, на конце которой тоже накладка из рифленой резины. Для фиксации панели вращают рукоять до тех пор, пока груз не будет надежно зафиксирован. Благодаря подвижному элементу контролируется сила сжатия. Присутствие регулирующего механизма предохраняет строительный материал от повреждений.

Струбцинный захват обычно ярких цветов — желтого, красного. Окрашивание в эти цвета — требование правил техники безопасности.

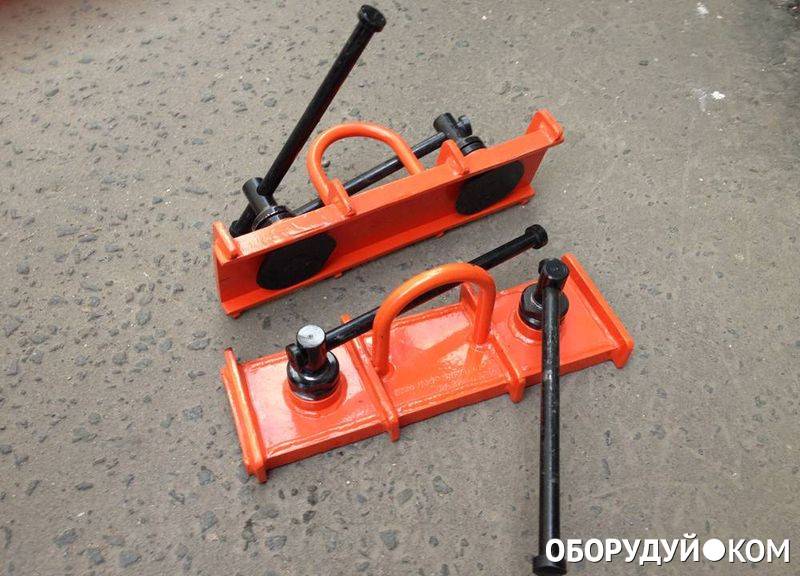

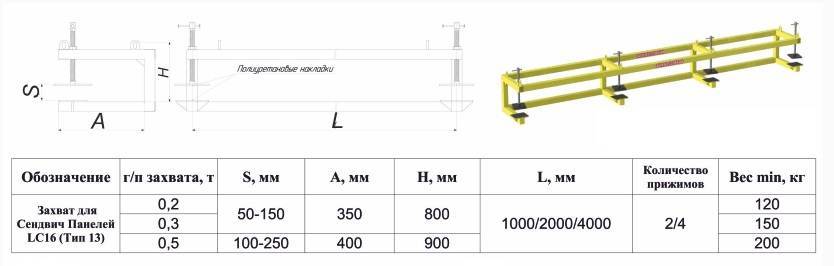

Если возникает потребность в монтаже длинномерных панелей, используют траверсу (так называют поперечную балку).

При работе с подобным зажимом необходимо учитывать такие факторы:

усилие одностороннего прижима составляет от 70% суммарной массы поднимаемого груза;
чем больше площадь накладки из резины, тем меньше вероятность повреждения панели;
рамы трубчатой конструкции снижают общий вес захвата, хотя несущая способность от этого не уменьшается.

Если грузоподъемность струбцинного захвата менее 250 кг, то роль С-образной ямы исполняет резьбовая шпилька диаметром от 32 мм. По ней перемещаются ползунки, одна поверхность которых покрыта резиновым слоем.

Разновидность захвата-струбцины, которая может использоваться при монтаже кровельных панелей

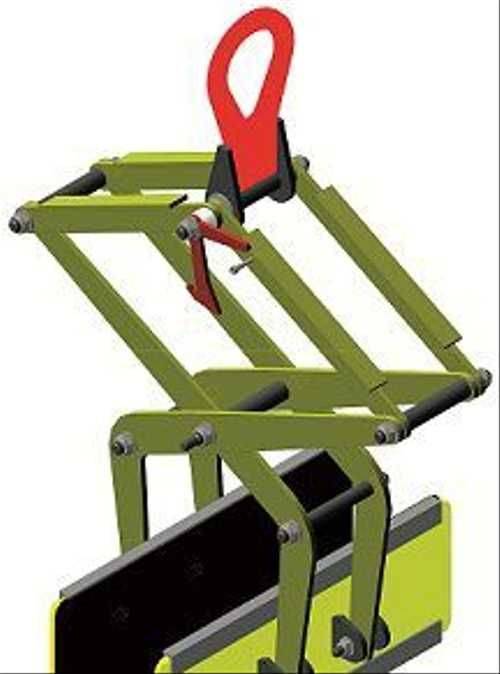

Рычажный зажим

Этот механический захват менее распространен. Приспособление имеет вид одностороннего ломающегося рычага, на котором расположено два элемента — тяга и коромысло. При этом один ползунок пассивный, другой — активный. Именно вторым ползунком регулируют ширину зева. Прижимная часть коромысла отделана резиной, как в струбцинных моделях.

Другая сжимающая поверхность находится на противоположной стенке рычага. Сверху к рычагу приварено кольцо. Когда тянут за кольцо, на коромысло давит собственный вес, и оно опускается, тяга перемещается к сэндвич-панели. Груз удерживается за счет технического натяжения рычага до тех пор, пока траверса находится в воздухе.

Виды захватов

Отчасти редкое применение этого механизма объясняется необходимостью в более строгом уходе. Вместе с тем, это инструмент с хорошей грузоподъемностью, которая составляет не менее 350 кг.

Рычажный захват нельзя использовать при отрицательных температурах

«В замок»

Этот вид захвата применяется относительно редко, хотя существует долго время, и представляет собой форму «шип-паз». Для перемещения панель кладут на прокладки по всей длине. Этот метод применяется только в случае, когда предстоит горизонтальную установку панелей.

Замочное крепление довольно опасно при ведении такелажных работ. Если панель смещается, то существует вероятность выхода из строя замка, в результате чего сэндвич-панель может сорваться. Крепление «в замок» не применяется для длинномерных предметов.

Захват «в замок» весьма опасен для перемещения сэндвич-панелей

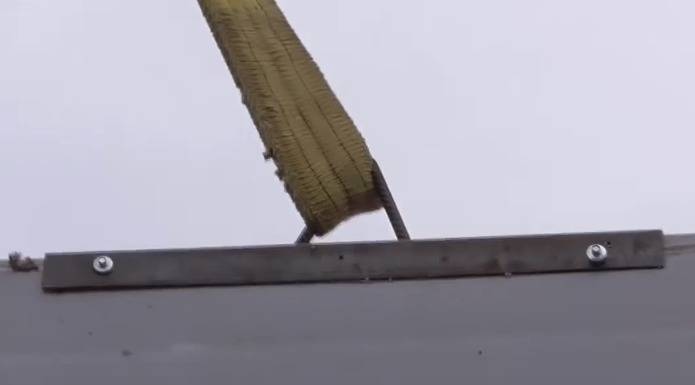

Сквозное просверливание

Такой захват применяется, когда предстоит вертикальный монтаж панелей. Сэндвич-панели просверливают, в отверстие вводят штифт захвата. Отверстия, которые при этом образовались, потом скрывают за фасонными изделиями или крепежами.

У этого способа захвата есть много недостатков:

повреждается строительный материал;
не всегда получается добиться точной сверловки отверстий с обеих сторон;
необходимо разместить штифт под углом 90° к плоскости панели и параллельно подъемному механизму.

Такой метод подъема нельзя использовать для длинных и тяжелых панелей.

Часто строители используют именно этот инструмент захвата

Видео — Самодельные захваты из швеллеров

https://youtube.com/watch?v=c9FVpJSdWgo

Это интересно: Ремонт фундамента старого деревянного дома — разбираем основательно

Захват для сэндвич панелей: виды и особенности

Монтаж сэндвич панелей своими руками не возможен без применения особых приспособлений, именуемых захватами. Давайте поговорим о том, что же из себя представляет захват для сэндвич панелей: виды и особенности.

Захват

Краткая характеристика

Для начала отметим тот факт, что готовые сэндвич панели выполняются из трёх слоёв: в качестве внешних сторон используется жесткий материал, а пространство между ними заполняется утеплителем. Зачастую в его качестве применяется минеральная вата или пеноплиуретан.

Процесс подъема

Специалисты утверждают, что работать с изделиями с минватой в качестве утеплителя необходимо крайне осторожно, соблюдая все технологические нормы и требования, следуя чертежу и не допуска потерю минеральной ватой своих теплоизоляционных характеристик. Иначе внутрь облицовки может попасть влага, что сделает срок эксплуатации фасада очень коротким. Но это не говорит о том, что осуществлять установку плит с пенополиуретоновым утеплителем своими руками можно, как говориться, «с закрытыми глазами»

Но это не говорит о том, что осуществлять установку плит с пенополиуретоновым утеплителем своими руками можно, как говориться, «с закрытыми глазами».

А это возможно только с применением особых грузоподъемных механизмов под названием захваты.

Причем такое приспособление, как захват для сэндвич панелей, одинаково актуален как для кровельных плит, так и для стеновых фасадов.

Классификация видов

Захваты для сэндвич панелей бывают механические и вакуумные. Каждый из этих типов агрегатов подобного предназначения обладают характерными особенностями:

Механические захваты включают и модели, которые монтируются в замок плиты, и модели, которые насквозь просверливают саму сэндвич панель, и особые зажимы для поднятия изделия на актуальную высоту. Например, захват-струбцина обладает винтовым механизмом, с помощью которого сэндвич панель можно поднять в горизонтальном положении. А механическая модель под названием «Майна-Вира», как на следующем фото, позволяет поднимать материал в вертикальном положении. Стоит отметить, что практически все модели подобного рода отличаются демократичным уровнем цен. Это, так сказать, бюджетный вариант для проведения облицовочных работ для зданий и сооружений. Однако при его помощи можно выполнить простую и удобную строповку фасада без каких-либо чертежей;

Вакуумный захват для сэндвич панелей, изображенный на следующем фото, позволяет зафиксировать плиту всего за нескольких минут. Вакуумные модели предпочитают опытные строители, так как они более удобны в работе. Однако, стоят они дороже механических вариантов. В процессе применения моделей данного типа необходимо предварительно убрать защитную пленку в том месте, где будет осуществляться захват материала. Не стоит убирать всю пленку сразу, лучше сделать это непосредственно после установки сэндвич панели. Это защитит ее от вероятности повреждения во время установки.

После фиксации плиты в захвате, её необходимо поднять на актуальную высоту. В данном случае вам понадобиться подъёмный кран. А при его отсутствии — лебедка.

Опытные специалисты рекомендуют не повышать траты на строительство приобретением подобного оборудования, если ваш бюджет ограничен. Лучше взять механизмы на прокат на время проведения облицовочных работ.
