Фрезерный станок 676п

Особенности модификаций

На основе данного оборудования были произведены несколько модификаций, которые имели свои особенности и технические характеристики.

Основное отличие данной конструкции от станка СФ 676 – класс точности. По техническим характеристикам отличия незначительны:

  • показатели мощности главного электропривода – 2,2 кВт;
  • масса – 910 кг;
  • расстояние от стола к шпинделю меньше на 1 см.

На данный момент это оборудование можно приобрести только лишь на вторичном рынке.

40AT5

Эта модификация станка снабжена конусом 7:24-40. Все остальные технические характеристики схожи.

Еще одна модификация станка, но уже с другим конусом – КМ4.

КМ-4Ф3

Станок снабжен УЦИ на 3 координаты с конусом КМ-4.

Это облегченная вариация основного агрегата СФ676, которая используется для установки в небольшие или передвижные мастерские.

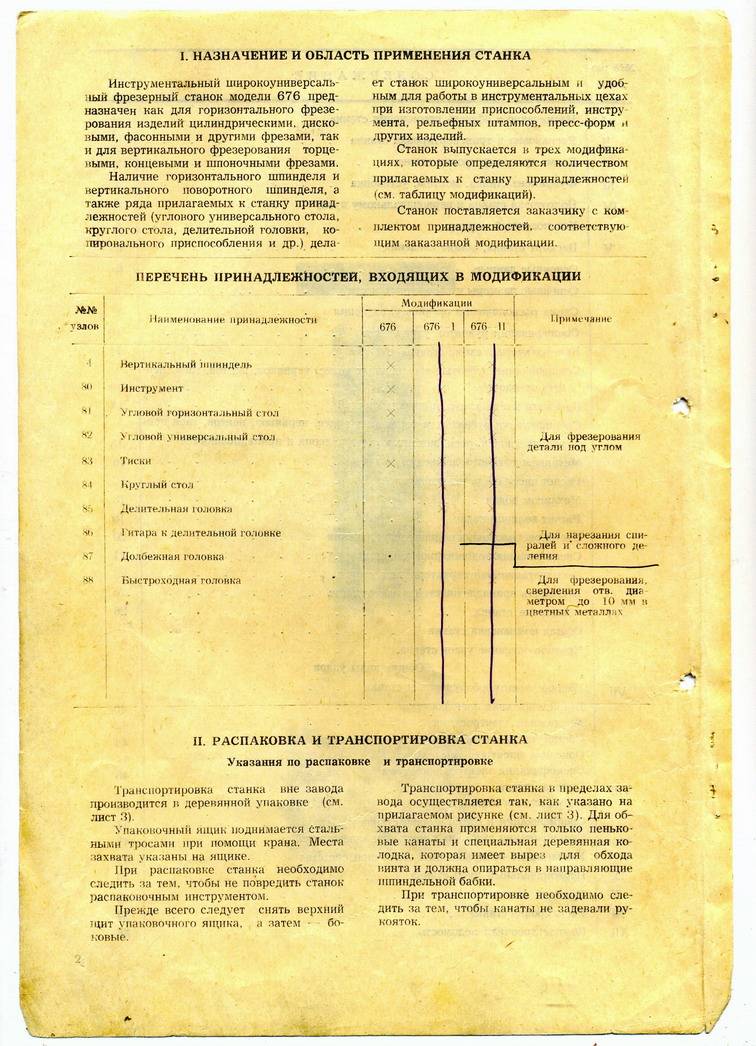

1 Назначение и сфера использования СФ-676

Широкоуниверсальный фрезер СФ-676 может комплектоваться шпинделями двух типов — поворотно-вертикальным, для работы с торцовыми, шпоночными фрезами, и горизонтальным, при использовании которого на станок можно устанавливать фрезы фасонного, дискового и цилиндрического типа.

Именно наличие второй шпиндельной головки, регулируемой в перпендикулярных плоскостях, отличается широкоуниверсальные фрезеры об обычных станков. СФ-676 может работать задействуя одновременно два шпинделя, при этом агрегат помимо фрезерования выполняет такие операции как сверление, зенкерование и растачивание.

В промышленной практике СФ-676 широко используется для выполнения следующих операций:

  • обработки наружных, внутренних поверхностей и тел вращения методом обточки;
  • нарезка пазов и уступов;
  • обточка шлицев на валах;
  • формирование зубчатых колес.

Агрегаты 676-ой серии относятся к классу фрезеров высокой точности (Н). Наибольшая точность обработки достигается при отсутствии рядом с техникой источников вибрации, при температуре окружающей среды 20 градусов и влажности в районе 65%.

СФ-676 и 676П востребованы как в единичном, так и в мелкосерийном производстве, чаще всего их можно встретить в цехах машиностроительных предприятий и инструментальных заводов. Популярность данных станков обусловлена наличием у них следующих эксплуатационных преимуществ:

  1. Станина станка выполнена из чугуна, ее большой вес не допускает возникновения вибраций в процессе обработки, что дает возможность сохранить высокую точку фрезерования в любых условиях.
  2. Фрезеры 676 серии являются универсальными, на них можно обрабатывать как мелкоразмерные детали, так и заготовки длиной до 80 см и шириной 25 см.
  3. Техника может комплектоваться долбежной головкой, что позволит ей выполнять соответствующие операции.
  4. Станки обладают сравнительно небольшими размерами среди оборудования своего класса, при необходимости они могут быть размещены даже в гараже.

1.2 Технические характеристики оборудования

Рассмотрим технические характеристики станка СФ-676:

  • размеры рабочих столов: горизонтальный — 250*800, вертикальный — 250*630 мм;
  • вес обрабатываемой заготовки — до 100 кг;
  • расстояние по оси шпиндель-стол — от 80 до 450 мм;
  • вылет шпинделя — от 125 до 375 мм;
  • максимальных ход шпиндельной бабки: по оси Х — 300 мм, по оси У — 380 мм;
  • наибольшая частота вращения шпинделя: горизонтальный — 1630, вертикальный — 2040 об/мин;
  • количество скоростей вращения — 16;
  • стандарт конуса — 40АТ5;
  • скорость подачи шпиндельной бабки — 13-395 м/мм;
  • количество подач — 16.

СФ-676 оснащен электроприводом мощностью 3 кВт, также имеется вспомогательный мотор системы подачи СОЖ, от которого работает электронасос производительностью 23 л/мин. Габариты станка составляют 120*124*105 см, вес — 1 тонна. Стоимость данной модели в современном исполнении варьируется в пределах 700 тыс. рублей.

СФ-676 в новом исполнении

Аналогичная в плане компоновки и функциональных возможностей модель 676П отличается от СФ-676 следующими параметрами:

  • на 10 мм меньшее расстояние по оси шпиндель-стол;
  • ход бабки вертикального шпинделя 250 мм;
  • мощность главного электропривода 2.2 кВт;
  • вес 910 кг, размеры — 126*121*178 см.

Технические характеристики

Особенности конструкции влияют на основные технические характеристики оборудования:

  • показатели вращения горизонтального шпинделя – 50–1630 об/мин;
  • параметры движения вертикального шпинделя – 63–2040 об/мин;
  • скоростей шпинделя – 16;
  • максимальное продвижение вертикального шпинделя по оси – 8 см;
  • расстояние от оси горизонтального шпинделя до рабочей поверхности – 8–46 см;
  • от торца вертикального шпинделя до рабочей горизонтальной поверхности – 0–38 см;
  • максимальный ход стола вдоль – 45 см;
  • по вертикали – 38 см.

1 деление лимба равно 0.05 мм. Масса станка чуть больше тонны (1050 кг).

Технические характеристики

Особенности конструкции влияют на основные технические характеристики оборудования:

  • показатели вращения горизонтального шпинделя – 50–1630 об/мин;
  • параметры движения вертикального шпинделя – 63–2040 об/мин;
  • скоростей шпинделя – 16;
  • максимальное продвижение вертикального шпинделя по оси – 8 см;
  • расстояние от оси горизонтального шпинделя до рабочей поверхности – 8–46 см;
  • от торца вертикального шпинделя до рабочей горизонтальной поверхности – 0–38 см;
  • максимальный ход стола вдоль – 45 см;
  • по вертикали – 38 см.

1 деление лимба равно 0.05 мм. Масса станка чуть больше тонны (1050 кг).

Общий вид, органы управления

Станок СФ-676 относится к нормальному классу по точности обработки. Валы, расположенные в обоих плоскостях, находятся в шпиндельной бабке и между собой соединены зубчатой передачей. Направляющие расположены горизонтально, а поверх них расположена диаметральная подача шпиндельной бабки, которая производит поперечное движение.

Скоростной механизм снабжен 16 режимами, которые сообщаются обоим валам. Согласно паспорту к крайней грани бабки легко прикрепить вал вертикального типа. Оборудование снабжено двумя рабочими столами. Основные органы управления станком:

  • ручка для зажимания стола в различных положениях: по вертикали и по горизонтали;
  • реверс бабки шпинделя;
  • ручка для включения скоростей;
  • ручка для набора скоростей;
  • маховик для управления перемещением шпинделя вручную;
  • рукоятка механики шпиндельной бабки;
  • кнопка включения-выключения местного освещения;
  • пуск и стоп для основного двигателя;
  • движение стола по вертикали в ручном режиме.

В основании оборудования расположен электронасос, который осуществляет привод жидкости для охлаждения, а также является емкостью для охлаждающей жидкости.

6720В станок фрезерный широкоуниверсальный высокой точности. Назначение и область применения

Инструментальный широкоуниверсальный станок модели 6720В выпускался Одесским заводом фрезерных станков c 1982 года прошлого века и заменил устаревшую модель .

Станок предназначен для выполнения разнообразных фрезерных работ в различных плоскостях и под различными углами наклона в широком диапазоне режимов резания. Наличие горизонтального и вертикального шпинделей и большого количества принадлежностей позволяет производить следующие операции: сверление, долбление, шлифование, растачивание, подрезку торцов, нанесение рисок, фрезерование винтовых поверхностей.

Фрезерный станок модели 6720В предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя, который при необходимости может быть повернут под углом.

Станок 6720В применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Широкие технологические возможности станка позволяют наиболее эффективно применять его в инструментальном производстве.

Принцип работы и особенности конструкции станка

Обрабатываемая деталь может быть установлена на основном столе с вертикальной рабочей плоскостью или на угловом столе с горизонтальной рабочей плоскостью. Для обработки наклонных поверхностей деталь может устанавливаться на универсальном столе.

Для обработки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

Используя резцовую, быстроходную, долбежную головки и комплект вспомогательного инструмента, можно выполнять на станке расточные, сверлильные и долбежные работы. Подробное описание этих устройств приводится ниже.

К станку 6720В прилагается удобный для пользования инструментальный шкаф, а также комплект приспособлений и инструмента.

Технологические возможности станка могут быть значительно расширены применением принадлежностей и приспособлений, поставляемых за особую плату.

На станке можно выполнять ряд фрезерных и расточных работ с высокой точностью, которая может быть достигнута, если станок установлен в помещении с постоянной температурой 20±2°С и влажностью 65±5%, если вблизи станка нет источников тепла и вибрации. На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.

Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.

На станке механизированы зажимы инструмента и рабочих органов, что позволяет увеличить производительность работы.

Система смазки — централизованная. Категория качества станка — высшая.

Шероховатость обрабатываемых поверхностей Ra 2,5 мкм.

Класс точности станка В по ГОСТ 8—77.

Корректированный уровень звуковой мощности LpA не должен превышать 88 дБА (без головки вертикальной).

Год принятия станка к серийному производству — 1982.

Проектная организация — Одесский завод фрезерных станков им. С. М. Кирова.

Основные характеристики фрезерного широкоуниверсального станка 6720В

Производитель: Одесский завод фрезерных станков им. С.М.Кирова.

  • Размеры рабочей поверхности вертикального стола (основного) – 200 х 500 мм
  • Размеры рабочей поверхности углового горизонтального стола – 200 х 630 мм
  • Расстояние от оси горизонтального шпинделя до поверхности углового стола – 80..450 мм
  • Расстояние от торца вертикального шпинделя до поверхности углового стола – 22..392 мм
  • Наибольший продольный ход стола (X) – 300 мм
  • Наибольший вертикальный ход стола (Z) – 320 мм
  • Наибольший поперечный ход шпиндельной бабки (Y) – 200 мм
  • Конец шпинделя – конус Морзе 4
  • Пределы частот вращения горизонтального шпинделя – 40..2240 об/мин
  • Пределы частот вращения вертикального шпинделя – 40..2240 об/мин
  • Электродвигатель привода шпинделя – 1,5 кВт; 1500 об/мин
  • Вес станка – 1,4 т.

Особенности разборки и сборки станка 676П при ремонте

Периодически, в соответствии с графиком планово-предупредительных ремонтов, станок необходимо разбирать для текущего, среднего и капитального ремонтов в следующем порядке:

  1. отключить станок от электросети;
  2. снять принадлежности (вертикальную головку, стол и др.)
  3. снять хобот шпиндельной бабки;
  4. вывести шпиндельную бабку из своих направляющих, для чего:
  5. снять упоры 14 (рис. 8)
  6. снять болты и конические штифты крепления кронштейна 13 винта 12
  7. освободить клин в станине и движением вперед вывести бабку из направляющих;
  8. снять маховик 7 (рис. 9), а затем задний кожух 6, приводные клиновые ремни и цепи, освободив для этого натяжные звездочки 12;
  9. демонтировать вал привода коробки скоростей, создавая этим возможность для свободного снятия коробки скоростей, а затем вал, связанный с коробкой подач;
  10. извлечь из станины коробку скоростей, предварительно сняв винты и штифты крепления фланца коробки;
  11. снять крышку на станине со стороны, противоположной стороне крепления коробки подач, отделить насос от корпуса коробки, а затем, освободив крепежные винты и штифты, вынуть коробку подач;
  12. разобрать основной рабочий стол (рис. 7), для чего:
  13. освободить приставные опоры винта
  14. вывернуть винт из ходовой гайки
  15. освободить клин 5
  16. вывести рабочий стол из горизонтальных направляющих суппорта
  17. снять суппорт со станины, освободив клин 23 (рис. 7) вращением маховика 18, поднять суппорт вверх до выхода винта 2 из ходовой гайки. Суппорт снимать со станины подъемником.
  18. Систему охлаждения и электрооборудование снимать по мере надобности.

Дальнейшую разборку узлов следует производить по чертежам общих видов узлов, приведенным в руководстве.

Разобранные детали следует тщательно промыть керосином или уайт-спиритом и насухо протереть. На невращающихся втулках необходимо сделать метки, определяющие их положение до разборки. Это обеспечит их соосность.

Сборку после ремонта нужно производить в порядке, обратном разборке.

При сборке следует обратить внимание на регулирование подшипников качения (избегать излишних натягов, способных вызвать перегрев подшипников). При капитальных ремонтах, шлифовании или шабровке направляющих нужно помнить, что правильное положение ходовых винтов определяется компенсаторами, толщина которых устанавливается в процессе сборки

6720В станок фрезерный широкоуниверсальный высокой точности. Назначение и область применения

Инструментальный широкоуниверсальный станок модели 6720В выпускался Одесским заводом фрезерных станков c 1982 года прошлого века и заменил устаревшую модель .

Станок предназначен для выполнения разнообразных фрезерных работ в различных плоскостях и под различными углами наклона в широком диапазоне режимов резания. Наличие горизонтального и вертикального шпинделей и большого количества принадлежностей позволяет производить следующие операции: сверление, долбление, шлифование, растачивание, подрезку торцов, нанесение рисок, фрезерование винтовых поверхностей.

Фрезерный станок модели 6720В предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя, который при необходимости может быть повернут под углом.

Станок 6720В применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Широкие технологические возможности станка позволяют наиболее эффективно применять его в инструментальном производстве.

Принцип работы и особенности конструкции станка

Обрабатываемая деталь может быть установлена на основном столе с вертикальной рабочей плоскостью или на угловом столе с горизонтальной рабочей плоскостью. Для обработки наклонных поверхностей деталь может устанавливаться на универсальном столе.

Для обработки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

Используя резцовую, быстроходную, долбежную головки и комплект вспомогательного инструмента, можно выполнять на станке расточные, сверлильные и долбежные работы. Подробное описание этих устройств приводится ниже.

К станку 6720В прилагается удобный для пользования инструментальный шкаф, а также комплект приспособлений и инструмента.

Технологические возможности станка могут быть значительно расширены применением принадлежностей и приспособлений, поставляемых за особую плату.

На станке можно выполнять ряд фрезерных и расточных работ с высокой точностью, которая может быть достигнута, если станок установлен в помещении с постоянной температурой 20±2°С и влажностью 65±5%, если вблизи станка нет источников тепла и вибрации. На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.

Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.

На станке механизированы зажимы инструмента и рабочих органов, что позволяет увеличить производительность работы.

Система смазки — централизованная. Категория качества станка — высшая.

Шероховатость обрабатываемых поверхностей Ra 2,5 мкм.

Класс точности станка В по ГОСТ 8—77.

Корректированный уровень звуковой мощности LpA не должен превышать 88 дБА (без головки вертикальной).

Год принятия станка к серийному производству — 1982.

Проектная организация — Одесский завод фрезерных станков им. С. М. Кирова.

Основные характеристики фрезерного широкоуниверсального станка 6720В

Производитель: Одесский завод фрезерных станков им. С.М.Кирова.

  • Размеры рабочей поверхности вертикального стола (основного) – 200 х 500 мм
  • Размеры рабочей поверхности углового горизонтального стола – 200 х 630 мм
  • Расстояние от оси горизонтального шпинделя до поверхности углового стола – 80..450 мм
  • Расстояние от торца вертикального шпинделя до поверхности углового стола – 22..392 мм
  • Наибольший продольный ход стола (X) – 300 мм
  • Наибольший вертикальный ход стола (Z) – 320 мм
  • Наибольший поперечный ход шпиндельной бабки (Y) – 200 мм
  • Конец шпинделя – конус Морзе 4
  • Пределы частот вращения горизонтального шпинделя – 40..2240 об/мин
  • Пределы частот вращения вертикального шпинделя – 40..2240 об/мин
  • Электродвигатель привода шпинделя – 1,5 кВт; 1500 об/мин
  • Вес станка – 1,4 т.

6М76П Суппорт фрезерного станка

Суппорт фрезерного станка 6м76п

Суппорт (рис.15) служит для продольного и вертикального перемещения основного стола II механически или вручную.

Приводной вал 23 получает вращение от коробки подач и передает его ходовым винтам 2 и 8, через которые столу сообщаются подачи.

Управление механическими подачами производится крестовой рукояткой, её направление перемещения совпадает с направлением движения суппорта. В продольном направлении механические подачи отключаются механическими упорами 6 и 15, которые могут устанавливаться на нужный размер.

Вертикальная подача отключается упорами, установленными на станине.

Стол можно перемещать и вручную маховиками 17 и 18. Перемещение стола контролируется:

  • миллиметровыми линейками
  • лимбами 12,20 с ценой деления 0,05 мм
  • концевыми мерами и индикатором с ценой деления 0,01 мм

Бабка фрезерная горизонтальная

Горизонтальный шпиндель 7 (рис.16) монтируется в шпиндельной бабке, осуществляющей поперечную подачу. Шпиндель получает вращение от коробки скоростей через промежуточное зубчатое колесо, находящееся в станине, и шестерню 9, сидящую на шпинделе.

Передняя опора шпинделя – двухрядный роликовый подшипник 3 с коническим отверстием.

Задняя опора 8-2 шарикоподшипника. Осевые усилия воспринимаются упорными подшипниками 4.

Инструмент в шпинделе зажимается при помощи инерционного зажима инструмента, имеющего самостоятельный привод.

При работе цилиндрическими фрезами оправку фрезы поддерживают кронштейном 20, который можно переставлять вдоль хобота 17. Положение кронштейна фиксируют прижимом 21. Хобот в нужном положении зажимают клином.

Перемещение бабки осуществляют винтом 18 и вращающейся гайкой, закрепленной в станине. Величина механического перемещения устанавливается упорами 19.

Для точного перемещения на бабке устанавливается индикатор 22, а на плиткодержателе устанавливаются концевые меры.

Станина

Станина 15 (рис. 17) установлена на основании 19 и представляет собой отливку коробчатого сечения, на которой размещены основные узлы станка, связанные между собой кинематическими звеньями.

К основанию на кронштейне 17 крепится электродвигатель, сообщающий вращение механизмам коробок скоростей и подач. Передача вращения от коробки подач к механизмам подач стола и шпиндельной бабки осуществляется двумя цепными передачами 5 и 8-16. Цепи натягиваются звездочками 12.

Маховиком, расположенным в верхней части станины, перемещают бабку фрезерную горизонтальную вручную.

Съемник для установки вертикальной головки

Съемник (рис.27) предназначен для установки вертикальной головки в рабочее и не рабочее положение. Съемник состоит из корпуса I закрепленного на станине, кронштейна 6, двух рычагов 3,4 и двух осей 2,5.

Внимание! При работе вертикальным шпинделем съемник отсоединить от вертикальной головки при помощи пальца 5

Механизм зажима инструмента

Механизм зажима (рис.16; 18) состоит из шомпола 10, гайки 12, маховика 13 с собачками II и электродвигателя 16.

Вращение от электродвигателя передается на маховик. При достижении определенного момента инерции одна из собачек преодолевает усилие пружины 15 и передает вращение на гайку 12 через поводок 14. Шомпол, вкручиваясь в гайку, получает возвратно-поступательное движение и с помощью четырех шариков 5 втягивает инструмент в шпиндель с усилием до 12000 Н.

Время зажима (отжима) инструмента 3-4 секунды. Гарантированный зажим инструмента при двух срабатываниях механизма.

Внимание! Зажим (отжим) инструмента в вертикальной головке производить в верхнем положении гильзы

1 Фрезерный станок СФ676 – все достоинства и особенности

Установка дает возможность использовать фасонные, дисковые и цилиндрические фрезы при работе ее горизонтального шпинделя, а также шпоночные, концевые и торцовые при работе вертикального шпинделя.

Станок обеспечивает превосходную точность осуществления расточных и фрезерных операций в производственных цехах, соответствующих общепринятым стандартам (отсутствие сильной вибрации, тепловых источников, влажность на уровне 60–70 %, температура от +18 до +22 °С).
Кроме указанных работ агрегат позволяет производить ряд других рабочих процедур (долбление, сверление, растачивание, цекование, рассверливание, развертывание, центрование, зенкерование).

Аналогами станка является фрезерное оборудование следующих комбинатов:

  • Китайская мануфактура «Shandong Rooy» (Х8132);
  • Владимирский завод станков «Техника» (ФСМ–250/676М);
  • Читинский завод (6Т80);
  • Витебский (Республика Беларусь) «ВИЗАС» (ВЗ–371);
  • Вильнюсский «Vingriai» (67К25ПФ1, 676П, 67К25ПФ2–0, 6725ПФ1);
  • Ереванский комбинат фрезерного оборудования (67Е25ПФ1, 675П);
  • Воткинский завод машиностроения (ВМ130);
  • Иркутский комбинат станкостроения (67К25ПФ1, 676);
  • Дмитровский завод (ДФ–6725).

К основным достоинствам рассматриваемого нами станка, а также всех его аналогов относят:

  • удобную традиционную схему управления;
  • использование электронасоса для подачи охлаждающей жидкости (а также смазочной);
  • возможность выполнять фрезерование достаточно больших (до 250 мм шириной и 800 мм длиной) и более мелких деталей;
  • наличие дополнительной шпиндельной головки, перемещающейся вертикально, (ее конструкторы станка поместили на выдвижной хобот агрегата);
  • минимальный уровень вибрации массивной станины из чугуна;
  • сравнительно скромные габариты (высота – 1780 мм, ширина – 1240 мм и длина – 1200 мм) и небольшая масса (1050 кг);
  • вращение шпинделей в широком диапазоне частот (от 63 до 2040 об/мин – вертикальный, от 50 до 1630 об/мин – горизонтальный).

Рекомендован станок для индивидуального и мелкосерийного производства.

Коробка подач

Коробка подач станка 676П

Для ускоренного перемещения установили коробку подач. Рекомендацией по использованию данной функции можно назвать установку крестовой рукоятки в нейтральное положение. Это позволяет исключить вероятность возникновения довольно большого количества проблем с шестернями.

Существенно продлевает срок эксплуатации конструкции поршневой насос. Предназначен (назначение) его заключается в подаче смазывающей жидкости, которая способствует снижению силы трения. Конструкция поршня выполняет возвратно-поступательное движение, за счет которого происходит всасывания смазывающей жидкости и ее подача в область трения. Для контроля степени смазывания у фрезерного станка 676п есть прозрачный глазок, через который и проводится наблюдение за процессом образования масляного тумана в зоне трения шестерен.

676П станок инструментальный фрезерный широкоуниверсальный повышенной точности. Назначение и область применения

Фрезерный широкоуниверсальный станок 676П предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя.

На станке можно выполнять ряд фрезерных и расточных работ с высокой точностью, которая может быть достигнута, если станок установлен в помещении с постоянной температурой 20±2°С и влажностью 65±5%, если вблизи станка нет источников тепла и вибрации. На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Особенности конструкции и принцип работы станка

Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.

Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.

Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Класс точности станка П по ГОСТ 8—71.

Климатическое исполнение и категория размещения станка по ГОСТ 15150—69 УХЛ категория 4, для работы при температуре 5—40° С. Высота над уровнем моря до 1000 м.

Конструктивные и эксплуатационные особенности:

Рациональное построение главного привода с короткой кинематической цепью (на 12 верхних ступенях участвуют две передачи, а на шести нижних — три передачи) способствует повышению его КПД и снижению шума.

Нижнее крепление винта вертикального перемещения обеспечивает ход 450 мм при относительно малой высоте станка.

Поворотный маховик вертикального перемещения улучшает эргономику и расширяет технологические возможности.

Станок оснащен большим количеством принадлежностей, расширяющих технологические возможности станка. Основные из них:

  • фрезерная вертикальная головка
  • угловой горизонтальный стол
  • угловой универсальный стол
  • быстроходная головка
  • долбежная головка
  • делительная головка
  • приспособление для фрезерования спиральных канавок
  • круглый делительный стол
  • универсальные тиски
  • круглый горизонтально-вертикальный стол
  • инструментальный шкаф

Преимущества использования широкоуниверсального фрезерного станка 676П:

  • Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей
  • Возможно фрезерование как небольших деталей, так и деталей длиной до 800мм, шириной 250мм и более
  • Использование станка в инструментальных и механических цехах с мелкосерийным и индивидуальным производством
  • Реализована возможность производить долбежные операции (при приобретении за дополнительную плату долбежной головки)
  • Удобное (интуитивно понятное), классическое управление станком
  • Небольшие габариты станка позволяют разместить его практически в любом помещении, в том числе и гараже
  • Широкий диапазон вращения горизонтального и вертикального шпинделей позволяет подобрать наиболее подходящие режимы резания
  • Подача СОЖ осуществляется электронасосом. Производительность электрического насоса 22 л/мин
  • Станок имеет дополнительную шпиндельную (вертикальную) головку, расположенную на выдвижном хоботе, которою можно поворачивать под углом ±90 градусов в двух взаимно перпендикулярных плоскостях.

Разработчик — Вильнюсский станкостроительный завод «Комунарас».

Аналоги универсального фрезерного станка 676П

  • ФСМ-250/676М – 250 х 620, Владимирский станкозавод «Техника» ВСЗ, г. Владимир
  • ОММ64S, ОММ67S – 320 х 630, «Микрон», г. Одесса
  • ВМ130 – 250 х 630, Воткинский машиностроительный завод, г. Воткинск
  • ДФ-6725 – 250 х 630, Дмитровский завод фрезерных станков, г. Дмитров
  • СФ-676 – 250 х 800, Сельмаш, г. Киров
  • 676, 676ППМ, 676ППФ1, 676ППФ2-0 – 320 х 800, Иркутский станкостроительный завод, г. Иркутск
  • 6Т80 – 200 х 800, Читинский станкостроительный завод, г. Чита
  • 675П, 6725ПФ1, 67Е25ПФ1 – 400 х 800, Ереванский завод фрезерных станков, г. Ереван, Армения
  • 676П, 676ППР, 676ППФ1, 676ППФ2-0 – 320 х 800, Вильнюсский станкостроительный завод «Комунарас» г. Вильнюс (сегодня Vingriai, АО Вингряй, Литва)
  • Emcomat FB-3 – 200 х 600, EMCO Maier, Австрия
  • FUV251M – 250 1120, Arsenal J.S.Co. – Kazanlak, Арсенал АД, Болгария

Руководство по эксплуатации

Сегодня найти запчасти для фрезерного станка 676п достаточно сложно, так как его технические характеристики несколько уступают параметрам современных моделей станков фрезеровального типа. Однако еще совсем недавно рассматриваемое оборудование устанавливалось во многих цехах, где проводилось мелкосерийное и единичное производство. Руководство по эксплуатации предусматривает установку дополнительной оснастки, к примеру, для выполнения долбежных операций. Этим и обуславливается универсальность оборудования.Другие особенности модели заключатся в возможности поворота шпиндельной головки на определенный градус в установленном пределе. Инструкция по эксплуатации предусматривает использование нескольких маховиков ручного перемещения для подвода стола к режущему инструменты и поворот шпиндельной бабки.

Основные элементы конструкции

Кинематическая схема станка 676П

Конструкция 676п универсального фрезерного станка представлена следующими основными элементами:

Функциональный консольный фрезерный станок 6т80ш: описание основных узлов, характеристики

  1. Выключатель сети и электронасоса. Электрическая схема предусматривает полное обесточивание при необходимости. В данном случае электросхема выполнена в классическом стиле, когда управление всем питанием проходит через кнопки «пуск» и «стоп».
  2. Управление представлено маховиками, которые используются для управления столом, шпинделем и бабкой.
  3. Паспорт определяет присутствие довольно большого количества рукояток, которые отвечают за управление основными элементами во время проведения обработки деталей.
  4. Основная часть конструкции представлена вертикальной станиной, по сторонам которой расположены органы управления. В верхней части расположена бабка с коробкой скоростей и подачи шпинделя, с фронтальной части имеется стол с несколькими органами управления и механизмом подачи. Конструкция имеет основание, которое при необходимости можно жестко фиксировать при помощи болтов.

Электрическая схема станка 676П

В целом можно сказать, что конструкция данной модели несущественно отличается от конструкции многих других моделей вертикально-фрезерной группы. Ключевая особенность 676п заключается в возможности поворота шпинделя.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
