Цементит

Чистая форма

Цементит меняется с ферромагнитный к парамагнитный на своем Температура Кюри примерно 480 К.

Зависимость мольного объема цементита от давления при комнатной температуре.

Карбид природного железа (содержащий незначительное количество никеля и кобальта) встречается в железные метеориты и называется когенит в честь немецкого минералога Эмиль Коэн, который первым описал это. Поскольку углерод является одним из возможных второстепенных компонентов легких сплавов металлических ядер планет, свойства цементита (Fe₃C) как простой заменитель когенита изучаются экспериментально. На рисунке показано поведение при сжатии при комнатной температуре.

Первичный, вторичный и третичный цементит

По способу и области образования он подразделяется на три основных вида:

• первичный;
• вторичный;
• третичный.

Образование первичного цементита наблюдается в процессе кристаллизации заэвтектического чугуна. В этот момент образуются кристаллы вытянутой формы. Они образовывают первичный карбид. Первичное образование может проявляться в доэвтектическом чугуне в составе ледебурита в процессе кристаллизации расплава. Проведенные исследования показали, что такая смесь железа и углерода присутствует не только в белом чугуне. Она может проявиться в сером чугуне после завершения операции так называемой графитизации.

Процесс образования вторичного вида наблюдается в основном при охлаждении аустенита. Это явление наблюдается при снижении температуры ниже 1147 °С. При такой температуре происходит снижение концентрации углерода в аустените. Освободившиеся атомы углерода вступают в новые связи, и образуется цементит, который называется вторичным. При дальнейшем снижении температуры до эвтектоидной продолжается его формирование. Даже при комнатной температуре он встречается в составе перлита. В этих условиях его можно обнаружить в заэвтектоидной стали. Он образовывается на границах зернистой структуры.

Процесс охлаждения феррита формирует так называемый третичный цементит. Данный вид достаточно сложно зафиксировать, и проводит дальнейшее наблюдение за его образованием. Эта проблема связана с появлением третичного цементита в небольших количествах. Исследования образования данной фракции показали, что он приобретает несколько форм: пластинки, прожилки или в форме иголок. Все эти элементы формируются в зёрнах феррита. Третичное образование достаточно сложно получить, потому что при повышении процентного содержания углерода третичный цементит соединяется с перлитом. При повышении скорости охлаждения содержание углерода сохраняется в растворе металла и образование третичной фракции прекращается. Явным признаком образования является результат постепенного старения феррита. В этом случае в содержании феррита изменяется концентрация углерода.

Из приведенного выше описания можно сделать следующие выводы:

• первичная фракция образовывается в результате кристаллизации расплава;
• вторичный – в результате последовательного охлаждения аустенита;
• третичный – после охлаждения феррита.

В различных марках стали и чугуна цементит первичный обладает высокой вариативностью формы. Это могут быть пластины правильной формы полоски или образования в форме иголок. При проведении операции отжига он может принимать форму округлых образований. Как  результат трансформируется в зернистый перлит.

Чистая форма

Цементит меняется с ферромагнитный к парамагнитный на своем Температура Кюри примерно 480 К.

Зависимость мольного объема цементита от давления при комнатной температуре.

Карбид природного железа (содержащий незначительное количество никеля и кобальта) встречается в железные метеориты и называется когенит в честь немецкого минералога Эмиль Коэн, который первым описал это. Поскольку углерод является одним из возможных второстепенных компонентов легких сплавов металлических ядер планет, свойства цементита (Fe₃C) как простой заменитель когенита изучаются экспериментально. На рисунке показано поведение при сжатии при комнатной температуре.

Диаграмма состояния

ЛинияABCD является ликвидусом системы, линияAHJECF — солидусом.

Так как железо, кроме того, что образует с углеродом химическое соединение Fe3C, имеет две аллотропические формы α и γ, то в системе существуют следующие фазы:

жидкость (жидкий раствор углерода в железе), существующая выше линии ликвидус, обозначаемая везде буквой L;

цементит Fe3C — линия DFKL, обозначаемая в дальнейшем химической формулой или буквой Ц;

феррит — структурная составляющая, представляющая собой α-железо, которое в незначительном количестве растворяет углерод; обозначается буквой Ф, α или α-Fe. Область феррита в системе железо — углерод расположена левее линии GPQ и AHN;

аустенит — структура, представляющая собой твердый раствор углерода в γ-железе. Область аустенита на диаграмме — NJESG. Обозначается аустенит А, или γ-Fe.

Три горизонтальные линии на диаграмме (HJB,ECF и PSK) указывают на протекание трех нонвариантных реакций.

При 1499 °С (линия HJB) протекает перитектическая реакция:

В результате перитектической реакции образуется аустенит. Реакция эта наблюдается только у сплавов, содержащих углерода от 0,1 до 0,5%. При 1147 °С (горизонтальECF) протекает эвтектическая реакция:

В результате этой реакции образуется эвтектическая смесь. Эвтектическая смесь аустенита и цементита называетсяледебуритом (немецкий ученый Ледебур)

Реакция эта происходит у всех сплавов системы, содержащих углерода более 2,14 %.

При 727 °С (горизонталь PSK) протекает эвтектоидная реакция

Продуктом превращения является эктектоидная смесь. Эвтектоидная смесь феррита и цементита называется перлитом,имеет вид перламутра, почему эта структура и получила такое название.

У всех сплавов, содержащих свыше 0,02 % углерода, т. е. практически у всех промышленных железоуглеродистых сплавов, происходит перлитное (эвтектоидное) превращение.

Различают три группы сталей: эвтектоидные, содержащие около 0,8%С, структура которых состоит только из перлита; доэвтектоидные, содержащие меньше 0,8 % С. структура котопых состоит из феррита и перлита, и заэвтектоидные, содержащие от 0,8 до 2,14 %С, структура которых состоит из перлита и цементита.

Какой цементит называется вторичным?

Цементит вторичный выделяется из аустенита при достаточно высоких температурах и высокой скорости диффузии. Поэтому цементит вторичный образуется в виде сетки по границам зерен.

Какой цементит называется третичным?

Цементит третичный выделяется из феррита при сравнительно низких температурах обычно внутри зерен в виде дисперсных включений. Эти включения увеличивают прочность феррита.

Как делят сплавы в системе железо – углерод?

Сплавы системы железо-углерод по структурному признаку делят на две группы: углеродистые стали и белые чугуны.

Сталь

Какие сплавы в системе железо –углерод называют углеродистыми сталями?

Углеродистые стали содержат до 2,14. % С и заканчивают кристаллизацию образованием аустенита.

Как по структуре делятся углеродистые стали?

По структуре углеродистые стали бывают доэвтектоидные (Ф+П), эвтектоидные (П) и заэвтектоидные (П+Ц).

Структуры сталей с разным содержанием углерода приведены на рис.4.

Рис. 4. Микроструктура сталей с различным содержанием углерода :

а – 0,1%; б – 0,4% — доэвтектоидные (Ф+П );

в – 0,8% — эвтектоидные (П) ;

г – 1,2% — заэвтектоидные (П+Ц).

5.4. Белые чугуны

Какие сплавы в системе железо –углерод называют белыми чугунами?

Белые чугуны содержат от 2,14 % С до 6,67% С и заканчивают кристаллизацию образованием эвтектики – ледебурита.

Как по структуре делятся белые чугуны?

Белые чугуны делятся на доэвтектические (А+Л), эвтектические (Л) и заэвтектические (Л+Ц). Структуры белых чугунов с разным содержанием углерода приведены на рис. 5.

а б в

Рис. 3. Микроструктура белых чугунов: а – доэвтектический чугун, 3 % С; б – эвтектический, 4,3 % С;

в – заэвтектический, 5 % С

Вопросы к теме 5.

Компоненты и фазы в сплавах железа с углеродом. Диаграмма состояния железо-цементит. Сталь. Чугун.

Компоненты и фазы в сплавах железа с углеродом.

5.1.1. Обладает ли железо полиморфизмом?

5.1.2.Какие фазы присутствуют в системе железо – углерод?

5.1.3. Что называется ферритом?

5.1.4. Что называется аустенитом?

5.1.5. Что называется цементитом?

5.2. Диаграмма состояния системы железо – цементит.

Охарактеризуйте диаграмму состояния системы железо – цементит.

Как называется эвтектика?

Как происходит эвтектоидное превращение? Как называется эвтектоид?

Охарактеризуйте превращения, происходящие в сплаве I при охлаждении.

Охарактеризуйте превращения, происходящие в сплаве II при охлаждении.

Охарактеризуйте превращения, происходящие в сплаве Ш при охлаждении.

Охарактеризуйте превращения, происходящие в сплаве V при охлаждении.

Охарактеризуйте превращения, происходящие в сплаве VI при охлаждении.

Цементит: формы существования

Так называют соединение углерода и железа. Это компонент чугуна и некоторых сталей. В него входит 6,67% углерода.

В его кристалл входит несколько октаэдров, они расположены друг по отношению к другу с некоторым углом. Внутри каждого из них расположен атом углерода. В результате такого построения получается следующая картина – один атом вступает в связь с несколькими атомами железа, а железо в свою очередь связано с тремя атомами этого элемента.

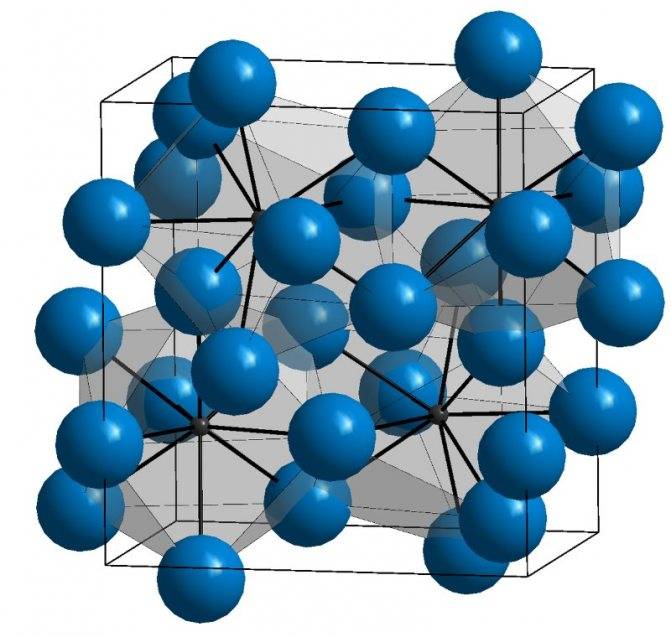

Кристаллическая решетка цементита

У этого вещества имеются все свойства, которые присущи металлам – электропроводность, своеобразным блеском, высокая теплопроводность. То есть, смесь железа и углерода, ведет себя как металл. Этот материал обладает определенной хрупкостью. Большая часть его свойств определена сложным строением кристаллической решетки.

Этот материал плавится при 1600 градусах Цельсия. Но на этот счет существует несколько мнений, одни исследователи считают, что его температура плавления лежит в диапазоне от 1200 до 1450, другие определяют, что верхний уровень равен 1300 °С.

Первичный цементит

Металлурги разделяют три типа этого вещества – первичный, вторичный, третичный.

Диаграмма железо-цементит

Первичный, получается из жидкости при закалке сплавов, которые содержат в себе 5,5% углерода. Первичный имеет форму в виде крупных пластин.

Вторичный

Этот элемент получается из аустенита при охлаждении последнего. На диаграмме этот процесс этот процесс можно видеть по диаграмме Fe – C. Цементит представлен в виде сетки, размещенной по границам зерен.

Третичный

Этот тип, является производным от феррита. Он имеет форму иголок.

В металлургии существуют и другие формы цементита, например, цементит Стеда и пр.

Другие структурные составляющие в системе железо углерод

Перлит

Перлит – это механическая смесь, которая состоит из феррита и цементита. Ледебурит представляет собой переменный раствор.

Перлит

При температуре от 1130 и до 723 °С в его состав входят аустенит и цементит. При более низких температурах он состоит из аустенит заменяет феррит.

Структурные составляющие железоуглеродистых сплавов

Основными компонентами, от которых зависит структура и свойства железоуглеродистых сплавов, являются железо и углерод. Чистое железо – металл серебристо-белого цвета; температура плавления 1539°С. Железо имеет две полиморфные модификации: α и γ. Модификация α существует при температурах ниже 911°С и выше 1392°С; γ-железо – при 911-1392°С.

В зависимости от температуры и концентрации углерода железоуглеродистые сплавы имеют следующие структурные составляющие.

1. Феррит (Ф) – твердый раствор внедрения углерода в α-железе. Растворимость углерода в α-железе при комнатной температуре до 0,005%; наибольшая растворимость – 0,02% при 727°С. Феррит имеет незначительную твердость (НВ 80-100) и прочность (σв=250 МПа), но высокую пластичность (δ=50%; φ=80%).
2. Аустенит (А) – твердый раствор внедрения углерода в γ-железе. В железоуглеродистых сплавах он может существовать только при высоких температурах. Предельная растворимость углерода в γ-железе 2,14% при температуре 1147°С и 0,8% – при 727°С. Эта температура является нижней границей устойчивого существования аустенита в железоуглеродистых сплавах. Аустенит имеет твердость НВ 160-200 и весьма пластичен (δ=40-50%).
3. Цементит (Ц) – химическое соединение железа с углеродом (карбид железа Fe3C). В цементите содержится 6,67% углерода. Температура плавления цементита около 1600°С. Он очень тверд (НВ~800), хрупок и практически не обладает пластичностью. Цементит неустойчив и в определенных условиях распадается, выделяя свободный углерод в виде графита по реакции Fe3C→3Fe+C.
4. Графит – это свободный углерод, мягок (НВ 3) и обладает низкой прочностью. В чугунах и графитизированной стали содержится в виде включений различных форм (пластинчатой, шаровидной и др.). С изменением формы графитовых включений меняются механические и технологические свойства сплава.
5. Перлит (П) – механическая смесь (эвтектоид, т. е. подобный эвтектике, но образующийся из твердой фазы) феррита и цементита, содержащая 0,8% углерода. Перлит может быть пластинчатым и зернистым (глобулярным), что зависит от формы цементита (пластинки или зерна) и определяет механические свойства перлита. При комнатной температуре зернистый перлит имеет предел прочности σв=800 МПа; относительное удлинение δ=15%; твердость НВ 160. Перлит образуется следующим образом. Пластинка (глобуль) цементита начинает расти или от границы зерна аустенита, или центром кристаллизации является неметаллическое включение. При этом соседние области обедняются углеродом и в них образуется феррит. Этот процесс приводит к образованию зерна перлита, состоящего из параллельных пластинок или глобулей цементита и феррита. Чем грубее и крупнее выделения цементита, тем хуже механические свойства перлита.
6. Ледебурит (Л) – механическая смесь (эвтектика) аустенита и цементита, содержащая 4,3% углерода. Ледебурит образуется при затвердевании жидкого расплава при 1147°С. Ледебурит имеет твердость НВ 600-700 и большую хрупкость. Поскольку при температуре 727°С аустенит превращается в перлит, то это превращение охватывает и аустенит, входящий в состав ледебурита. Вследствие этого при температуре ниже 727°С ледебурит представляет собой уже не смесь аустенита с цементом, а смесь перлита с цементитом.

Помимо перечисленных структурных составляющих в железоуглеродистых сплавах могут быть нежелательные неметаллические включения: окислы, нитриды, сульфиды, фосфиды – соединения с кислородом, азотом, серой и фосфором. На их основе могут образовываться новые структурные составляющие, например фосфидная эвтектика (Fe+Fe3P+Fe3C) с температурой плавления 950°С. Она образуется при большом содержании фосфора в чугуне. При содержании фосфора около 0,5-0,7% фосфидная эвтектика в виде сплошной сетки выделяется по границам зерен и повышает хрупкость чугуна.

Первичный, вторичный и третичный цементит

По способу и области образования он подразделяется на три основных вида:

• первичный;
• вторичный;
• третичный.

Образование первичного цементита наблюдается в процессе кристаллизации заэвтектического чугуна. В этот момент образуются кристаллы вытянутой формы. Они образовывают первичный карбид. Первичное образование может проявляться в доэвтектическом чугуне в составе ледебурита в процессе кристаллизации расплава. Проведенные исследования показали, что такая смесь железа и углерода присутствует не только в белом чугуне. Она может проявиться в сером чугуне после завершения операции так называемой графитизации. Процесс образования вторичного вида наблюдается в основном при охлаждении аустенита. Это явление наблюдается при снижении температуры ниже 1147 °С. При такой температуре происходит снижение концентрации углерода в аустените. Освободившиеся атомы углерода вступают в новые связи, и образуется цементит, который называется вторичным. При дальнейшем снижении температуры до эвтектоидной продолжается его формирование. Даже при комнатной температуре он встречается в составе перлита. В этих условиях его можно обнаружить в заэвтектоидной стали. Он образовывается на границах зернистой структуры.



Процесс охлаждения феррита формирует так называемый третичный цементит. Данный вид достаточно сложно зафиксировать, и проводит дальнейшее наблюдение за его образованием. Эта проблема связана с появлением третичного цементита в небольших количествах. Исследования образования данной фракции показали, что он приобретает несколько форм: пластинки, прожилки или в форме иголок. Все эти элементы формируются в зёрнах феррита. Третичное образование достаточно сложно получить, потому что при повышении процентного содержания углерода третичный цементит соединяется с перлитом. При повышении скорости охлаждения содержание углерода сохраняется в растворе металла и образование третичной фракции прекращается. Явным признаком образования является результат постепенного старения феррита. В этом случае в содержании феррита изменяется концентрация углерода. Из приведенного выше описания можно сделать следующие выводы:

• первичная фракция образовывается в результате кристаллизации расплава;
• вторичный – в результате последовательного охлаждения аустенита;
• третичный – после охлаждения феррита.

В различных марках стали и чугуна цементит первичный обладает высокой вариативностью формы. Это могут быть пластины правильной формы полоски или образования в форме иголок. При проведении операции отжига он может принимать форму округлых образований. Как  результат трансформируется в зернистый перлит.

Фазы в системе «железо-углерод»

В системе железо – углерод существуют следующие фазы: жидкая фаза, феррит, аустенит, цементит, графит.

Жидкая фаза

Жидкая фаза. В жидком состоянии железо хорошо растворяет углерод в любых пропорциях с образованием однородной жидкой фазы.

Феррит

Феррит (Ф, α)- твердый раствор внедрения углерода в α-железе (от латинского слова ferrum – железо). Различают низкотемпературный феррит с предельной растворимостью углерода 0,02 % при температуре 727° С (точка P) и высокотемпературный δ-феррит (в интервале температур 1392…1539° С) с предельной растворимостью углерода 0,1 % при температуре 1499° С (точка J).

Свойства феррита близки к свойствам железа. Он мягок (твердость – 80 — 130 НВ, временное сопротивление – σв=300 МПа) и пластичен (относительное удлинение — δ=50 %), магнитен до 768° С.

Под микроскопом феррит выглядит как светлые полиэдрические зерна. В сталях может существовать в виде сетки (разной толщины, в зависимости от содержания углерода), зерен (малоуглеродистые стали), пластин или игл (видманштетт).

Аустенит в сталях

Аустенит (А, γ) – твердый раствор внедрения углерода в γ–железо (по имени английского ученого  Р. Аустена). Углерод занимает место в центре гранецентрированной кубической ячейки. Предельная растворимость углерода в γ -железе 2,14 % при температуре 1147° С (точка Е). Аустенит имеет твердость 180 НВ, пластичен (относительное удлинение – δ=40…50 %), парамагнитен. При растворении в аустените других элементов могут изменяться свойства и температурные границы существования. Под микроскопом выглядит как светлые полиэдрические зерна с двойниками.

Цементит – формы существования

В железоуглеродистых сплавах присутствуют фазы: цементит первичный, цементит вторичный, цементит третичный. Химические и физические свойства этих фаз одинаковы. Влияние на механические свойства сплавов оказывает различие в размерах, количестве и расположении этих выделений. Цементит первичный выделяется из жидкой фазы в виде крупных пластинчатых кристаллов. Цементит вторичный выделяется из аустенита и располагается в виде сетки вокруг зерен аустенита (при охлаждении – вокруг зерен перлита). Цементит третичный выделяется из феррита и в виде мелких включений располагается у границ ферритных зерен.

Поскольку углерод в сплавах с железом встречается в виде цементита и графита, существуют две диаграммы состояния, описывающие условия равновесия фаз в системах железо — цементит и железо — графит. Первая диаграмма (Fе — Fе3С) называется цементитной (метастабильная), вторая (Fе — С) — графитной (стабильная). Оба варианта диаграммы приводятся вместе в одной системе координат: температура — содержание углерода. Диаграмма состояния системы железо — углерод построена по результатам многочисленных исследований, проведенных учеными ряда стран. Особое место среди них занимают работы Д.К. Чернова

Он открыл существование критических точек в стали, определил их зависимость от содержания углерода, заложил основы для построения диаграммы состояния железоуглеродистых сплавов в ее нижней, наиболее важной части

Буквенное обозначение узловых точек в диаграмме является общепринятым как в России, так и за рубежом.

Диаграмма состояния железо-углерод

Имеющиеся во всех областях диаграммы фазы видны на рисунке. Значение всех линий указано в таблице.

Ликвидус по всей диаграмме проходит по линиям АВ, ВС, СD; солидус — по линиям АН, НJ, JЕ, ЕСF. Сплавы железа с углеродом обычно делят на стали и чугуны. Условной границей для такого деления является 2,14 % С (точка E). Сплавы, содержащие углерода менее 2,14 %, относятся к сталям, более 2,14 % — к чугунам.

Температуры, при которых происходят фазовые и структурные превращения в сплавах системы железо – цементит, т.е. критические точки, имеют условные обозначения. Обозначаются буквой А. В зависимости от того, при нагреве или при охлаждении определяется критическая точка, к букве А добавляется индекс с (от слова chauffage – нагрев) при нагреве и индекс r (от слова refroidissement – охлаждение) при охлаждении с оставлением цифры, характеризующей данное превращение.

Таким образом, например, нагрев доэвтектоидной стали выше соответствующей точки на линии GS обозначается как нагрев выше точки АС3. При охлаждении же этой стали первое превращение должно быть обозначено как Аr3, второе (на линии РSК) — как Аr1.

Степень измельчения/помол

От данного свойства зависит, через какое время затвердеет цемент, и какая прочность будет у этого затвердевшего материала. Лучше выбирать мелкий помол, поскольку именно у такого материала быстро происходит реакция взаимодействия между цементом и водой, увеличивается прочность. Но наиболее мелкая степень измельчения имеет противоположный результат – у цемента увеличивается потребность в воде, происходят осадочные деформации. Все это влечет за собой понижение прочности цемента. Чтобы не прогадать, строители рекомендуют, чтобы в составе цемента были как крупные частицы – 80 мкм, так и мелкие – порядка 40 мкм. Чтобы сэкономить, можно в обычный крупного помола цемент добавить сверхтонкий. Достаточно, чтобы последний составлял 15-25%.

ЦЕМЕНТИТ

ЦЕМЕНТИТ

– химическое соединение (карбид железа) в железоуглеродистых сплавах, и соответствующее максимальному содержанию углерода. Химическая формула цементита Fe3C, концентрация углерода – 6,67% (по массе) (по массе). Также по теме: УГЛЕРОД

Как следует из диаграммы состояния железо – углерод, как фазовая составляющая цементит есть в железоуглеродистых сплавах уже при очень малых содержаниях углерода (сотые доли процента) и его количество возрастает по мере увеличения содержания углерода. При этом цементит входит в структурную составляющую перлит (смесь феррита и цементита), существующую в стали, наряду с ферритом. По мере увеличения содержания углерода доля перлита в структуре возрастает и, соответственно, возрастает количество цементита. При содержании углерода 0,8% (эвтектоидная сталь) структура целиком состоит из перлита. При дальнейшем увеличении содержания углерода в стали, кроме перлита появляется избыточный цементит. Вплоть до содержания углерода 1,7% железоуглеродистые сплавы называются сталями, при более высоких концентрациях до максимальной 6,67% – чугунами.

В процессе термической обработки в сталях цементит образуется при охлаждении и распаде твердого раствора (аустенита), в чугунах – непосредственно при охлаждении из жидкого состояния. Соответствующая структурная составляющая из цементита и аустенита, называется ледебурит с общим содержанием углерода в 4,3%. При дальнейшем увеличении доли углерода при охлаждении из жидкости при охлаждении выделяются цементит (первичный) и ледебурит. В чугунах, содержащих аустенит, при охлаждении происходит перлитное превращение, также приводящее к выделению цементита.

Также по теме:

ХИМИЯ

Цементит имеет высокую твердость и хрупкость, поэтому железоуглеродистые сплавы, содержащие много цементита, не поддаются пластической деформации.

Из-за различных механизмов образования цементита его микроструктура может очень сильно отличаться для сплавов с различным содержанием углерода после различных термических обработок и размеры кристаллов могут меняться от сотых долей до нескольких мм.

Кристаллическая структура цементита, определенная рентгеноструктурным анализом, – ромбическая. Ее элементарная ячейка, т.е. минимальная конфигурация атомов, параллельным переносом которой можно заполнить пространство, представляет собой прямоугольный параллелепипед с различными размерами по всем трем осям и определенным расположением атомов железа и углерода в ячейке.

В легированных сталях могут возникать соединения с химической формулой, аналогичной формуле цементита, но с частью атомов железа, замещенных атомами легирующего элемента. Такие соединения носят название специальных карбидов.

Лев Миркин

Эксперименты с превращениями в железе

Цементит Два простых эксперимента наглядно демонстрируют фазовые превращения в железе.

Эксперимент №1. Нагреть железный пруток до температуры выше 770 °С и подвесить его охлаждаться на воздухе. Поднести к прутку магнит. Когда температура достигнет 770 °С, горячий пруток начнет притягиваться к магниту. Как показывает диаграмма на рисунке 4 феррит (альфа-железо) является магнитным только ниже 770 °С, аустенит (гамма-железо) никогда не бывает магнитным.

Эксперимент №2. Железную проволоку натянуть горизонтально между двумя электрическими изоляторами на расстоянии около 1 м. Подвесить небольшой груз в центре проволоки. Пропустить через проволоку электрический ток так, чтобы нагреть проволоку выше 912 °С – до оранжево-желтого цвета. Поднимать напряжение нужно медленно с помощью источника тока с переменной мощностью. Когда проволока нагреется, она удлинится и груз немного опустится. После этого нужно отключить от проволоки напряжение и наблюдать ее охлаждение в затемненной комнате. При достижении проволокой температуры 912 °С можно наблюдать два явления: 1) Когда проволока будет охлаждаться, будет происходить уменьшение ее длины, и грузик начнет подниматься. Однако при 912 °С будет наблюдаться временное опускание груза: как раз в то время, когда аустенит перейдет в феррит с меньшей плотностью и от этого проволока немного удлинится. 2) Тепло, которое выделяется при превращении аустенита в феррит, будет приводить к видимому мерцанию цвета нагретой проволоки.

Оба эти явления можно наблюдать в обратном порядке и при нагреве, но в этом случае они не так хорошо видны из-за трудности быстрого нагрева проволоки.
