Станок деревообрабатывающий многофункциональный бытовой для дома и производства

Особенности фуговальных станков по дереву своими руками

Фуговальная машина для работы с древесиной используется на завершающем этапе работы с элементами. Она способна сделать поверхность идеально гладкой и ровной. Большинство покупных моделей оснащены рейсмусом, позволяющим делать толщину всей заготовке одинаковой по длине.

Вариант домашней фуговальной машины

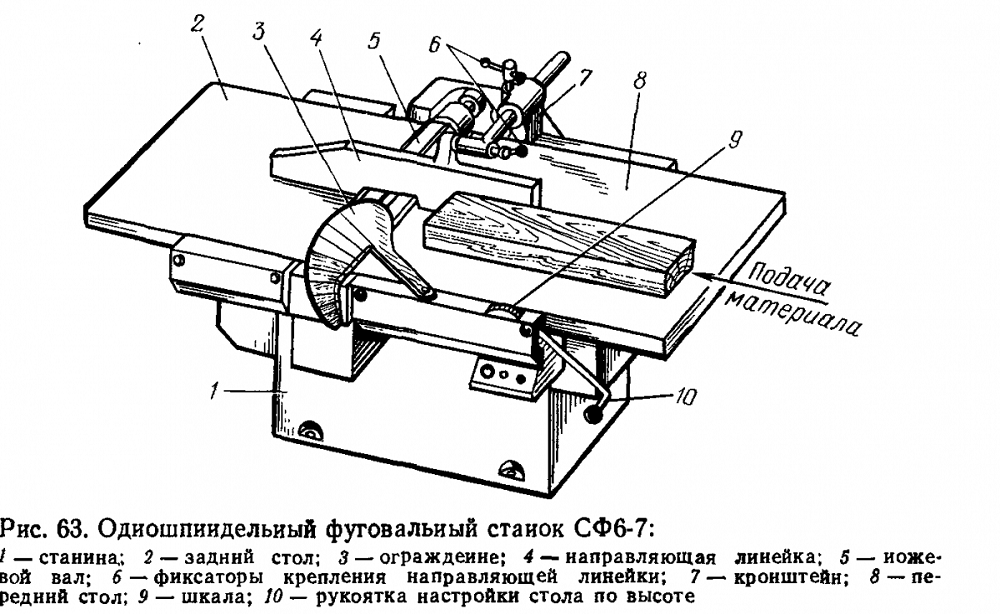

Строгальный станок по дереву для дома как самодельный, так и покупной, включает в конструкцию несколько элементов:

станина;
вал строгальный;
регулятор для стола;
мотор.

Для сборки фуганка своими руками вначале надо определиться с размерами и подготовить подробный чертеж. Вот несколько примеров от «самоделкиных»:

Бытовой вариант для собственной мастерскойКомплектация фуговального станкаФуганок с размерамиСборка строгальной машины~~фуговальный станок~~

Для создания самого простого фуганка, без дополнительных функций, придерживайтесь следующей последовательности действий:

Приготовьте все детали и инструменты для работы, а также прорисованный чертеж.
Делаете заготовки по точным размерам

Обратите внимание, что место для установки подшипников готовится из нескольких элементов.
К выбранному мотору подготавливаете место для установки. Можно закрепит агрегат на салазки.
Собираете ротор с подшипниками, устанавливаете на место по схеме. При этом сразу же соединяете двигатель при помощи ременной передачи

Ротор должен вращаться свободно.
Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше ( на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.

При этом сразу же соединяете двигатель при помощи ременной передачи. Ротор должен вращаться свободно.
Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше ( на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.

Готовый строгальный станок

Для полного понимания хода работы, посмотрите видеоматериал по теме:

Watch this video on YouTube

Статья по теме:

Как правильно выбрать

Прежде всего, необходимо подумать, зачем вы приобретаете оборудование: будут ли это разовые работы на станке, или вы планируете использовать его для постоянной работы. Лучше заранее определиться с перечнем задач, которые вы планируете выполнять на станке. Изучите освещённость, наличие розеток, замерьте плоскость, на которую вы планируете установить столярное изделие.

Лучше заранее представить, где и как будет стоять ваш станок, и какую работу вы ему доверите

Общие рекомендации для выбора универсального станка по дереву: при выборе комбинированного станка лучше обратить внимание на модели с циркуляционной пилой. Эта «помощница» пригодится практически для всех видов работ: от подготовки бруса до выпила заготовок для мебели. Кроме того, многие модели станков оснащены электролобзиком

Стационарный инструмент намного удобнее ручного, он не закрывает мастеру обзор на полотно материала, можно не волноваться о ходе пилы, ведь всё заранее предусмотрено устройством

Кроме того, многие модели станков оснащены электролобзиком. Стационарный инструмент намного удобнее ручного, он не закрывает мастеру обзор на полотно материала, можно не волноваться о ходе пилы, ведь всё заранее предусмотрено устройством.

Дополнительно станки для дерева оборудуют насадками для сверления, фрезеровки, обработки кромок, выборки четвертей и пазов. Существуют модели, сочетающие в себе до пяти различных функций, другие же предусматривают всего две.

Классификация устройств

По степени универсальности

На производстве применяют специализированное оборудование

Такая техника хорошо подходит для последовательной обработки кромок, выпиливания пазов, других отдельных рабочих операций.Этот подход упрощает оптимизацию технологических процессов. В некоторых ситуациях применяют один и тот же вид инструмента, что облегчает заточку и замену.

Для оснащения домашней мастерской предпочтительна универсальность

В некоторых вариантах исполнения не нужно устанавливать другие насадки. Для фрезерования, пиления, иных видов обработки достаточно перейти на соседний специализированный стол с переключением привода многофункционального бытового деревообрабатывающего станка на нужный инструмент.

По типу и мощности оборудования

Узкоспециализированные деревообрабатывающие станки оснащают силовыми агрегатами мощностью до 10÷12 кВт. Они отличаются повышенной точностью, хорошей производительностью. Такое оборудование рассчитывают на круглосуточную эксплуатацию в режиме нескольких рабочих смен. С его помощью обрабатывают крупные заготовки.

Фрезеровальный станок с числовым программным управлением

В современном оснащении ответственные рабочие операции выполняются под контролем электроники. Предотвращаются случайные ошибки, исключается появление брака на складе готовой продукции. В автоматизированных цехах персонал выполняет вспомогательные и обслуживающие функции.

Универсальный станок по дереву профессиональной категории пригодится не только дома. Такую технику устанавливают в профильных мастерских. Одна единица оборудования в зависимости от модификации способны выполнять сверлильные, фрезерные, фуговальные и другие операции. В этих моделях устанавливают электродвигатели от 0,5 до 4 кВт. Самые мощные подключают к трехфазным сетям питания 380 V.

Станки деревообрабатывающие многофункциональные бытовые 220 В выпускают с моторами 0,4÷2,5 кВт. Большая мощность не нужна, если предполагается сравнительно редкое применение, работа с небольшими заготовками из мягких сортов древесины. Достаточно часто модели этой категории выпускают в удобном для рядовых пользователей настольном исполнении.

Надо помнить о солидном весе изделий из металла. Даже миниатюрную конструкцию надо устанавливать на достаточно надежное основание. Следует не забывать о дополнительных нагрузках, которые возникнут в процессе обработки древесины

Многофункциональный бытовой деревообрабатывающий станок оснащают специальными фиксаторами, которые упрощают замену инструмента. Применяют специальные решения для снижения уровня шума. Современные модели оснащают долговечными подшипниками и другими узлами, которые не нужно специально обслуживать в течение длительного срока эксплуатации

Особое внимание ответственные производители уделяют средствам безопасности. Оборудование этой категории менее устойчиво к чрезмерным нагрузкам в сравнении с рассмотренными выше профессиональными модификациями

Поэтому работать с ним надо аккуратнее.

По прочим критериям

Профессионалы используют расширенную классификацию для более точного определения целевого назначения. Выделяют оборудование, предназначенное для определенных видов обработки, а также для создания ограниченного ассортимента деталей. Различают модели для циклических и проходных технологий. Некоторые особенности указывают в типовом обозначении:

Позиция в названии	Обозначение	Расшифровка типа станка
Первая-вторая	С	Продольно-фрезерный, «С» – от устаревшего названия, «строгальный».
СВ	Сверлильный.
ШЛ	Шлифовальный
Вторая-третья	ЦДК	Техника, оснащенная конвейерным механизмом подачи, круглая пила.
РС	Рейсмусовый (фуговальный) станок.
Цифры между буквенными обозначениями	С2Р	Обозначают количество инструментов. В данном примере – станок рейсмусовый с 2 ножами.
Дополнительные позиции	Н, С, П, О	Классы точности: нормальный, средней, повышенной и особой.

Лучшие модели

Большинство многофункциональных станков изготовлено по единой схеме. Они мало отличаются с точки зрения общего строения, типа привода и прочих деталей. Однако, все они обладают собственными особенностями, прочностью и точностью настройки каждого узла.

Среди образцов продукции разных производителей немало станков, которые выделяются своими рабочими качествами. Рассмотрим их подробнее:

КОРВЕТ 231-31

Комбинированный строгальный станок, обладающий функциями:

строгание;
рейсмусование;
сверление;
пиление.

На ножевом валу имеется 4 режущих кромки, что позволяет получить чистую поверхность. Скорость вращения вала — 4000 об/мин. Ширина строгания (максимальная) составляет 310 мм, а высота рейсмусования — до 220 мм. Стоимость — 143500 руб.

PROMA ML353G

Продукция чешских инженеров, произведенная в Китае. Модель ML353G относится к профессиональным образцам.

В набор функций входят:

строгание;
рейсмусование;
пиление;
пазование;
фрезерование;
сверление.

Мощность трехфазного двигателя — 4,5 кВт. Ножевой вал оснащен тремя режущими кромками, что облегчает установку и настройку. Ширина строгания — 600 мм, что позволяет обрабатывать мебельные щиты. Цена станка составляет 336753 руб., что доступно не всем желающим. Однако, набор функций и точность обработки достойны такой стоимости.

BELMASH SDM-2500PRO

Компактный станок, удобный для установки в гараже или небольшой мастерской.

В набор функций входят:

пиление в продольном и поперечном направлении, под углом;
строгание пласти и кромок, под любым углом;
фрезерование торцевыми и дисковыми фрезами;
сверление.

Мощность двигателя 2,5 кВт, а скорость вращения рабочего вала — 2850 об/мин. На шпинделе фрезерного отделения частота 7700 об/мин. Строгальный вал оснащен тремя ножами. Ширина строгания — 28 см (максимум). Цена станка — 54000 руб.

STINKO WOODKRAFT ST-2200

Настольный станок, способный выполнять несколько задач:

строгание пластей или кромок;
пиление в продольном или поперечном направлении (под углом);
сверление.

Двигатель мощностью 2,2 кВт вращает рабочий вал со скоростью 5500 об/мин. Ножевой вал оснащен тремя ножами. Максимальный диаметр сверла — 16 мм. Цена станка — 27000 руб.

Кратон WM-Multi-06P

Станок российского производства, способный выполнять разные операции:

пиление в разных направлениях;
строгание пласти или с выборкой четверти;
рейсмусование;
фрезерование;
сверление.

Однофазный двигатель мощностью 2,2 кВт вращается со скоростью 3500 об/мин. Станок может пилить доски толщиной до 60 мм. Глубина рейсмусования может достигать 270 мм. Стоимость станка — 73000 руб.

Hammer MFS900

Компактный станок в настольном исполнении.

Выполняет функции:

пиление;
фрезерование;
полирование;
заточка режущего инструмента.

Мощность двигателя составляет 0,9 кВт. Скорость вращения рабочего вала — 8500 об/мин. Посадочный диаметр фрез — 20 мм. Допускается пиление досок толщиной до 43 мм. Цена — 12000 руб.

Metabo HC 260 C

Комбинированный станок японского производства, способный выполнять функции:

строгание;
рейсмусование;
сверление.

Мощность двигателя — 2,8 кВт. Частота вращения ножевого вала с двумя режущими кромками — 6500 об/мин. Максимальная толщина стружки — 3 мм. Цена — 79000 руб.

Намеренно приведены модели с разным функционалом, характеристиками и стоимостью. Каждый мастер может подобрать себе нужный вариант, руководствуясь собственными соображениями и возможностями.

На что способен многофункциональный бытовой деревообрабатывающий станок и где его используют?

Станок хоть и называется «бытовым», но с успехом применяется на небольших производствах. Он немного уступает в точности узкоспециализированным приборам, но разница несущественна.

В зависимости от модели и производителя набор операций может различаться, но основные всегда присутствуют:

фрезерование пазов и отверстий;
сверление;
строгание;
распил продольный и под углом (досок, бруса, щитов);
шлифование при помощи круга или ленты;
затачивание цилиндрических заготовок.

Процесс сверления заготовки из дерева

Дополнительные функции не расширяют функционал деревообрабатывающего станка, а делают его применение более удобным, безопасным и эффективным:

Устройство для подавления вибраций (чем меньше колебания, тем точнее результат обработки).
Плавный пуск (обеспечивает безопасность использования).
Термореле (отключает станок при перегреве мотора).
Автоподача деталей (делает процесс максимально автоматическим).
Устройство для аварийного отключения (прекращает питание прибора в случае неисправности).
Защита от перепадов напряжения в сети (обеспечивает длительный срок службы прибора и снижает риск его поломки из-за скачков напряжения).

Для домашней мастерской – это лучший вариант, так как он обходится дешевле, чем набор из станков для одной операции и занимает минимум пространства. Устройство легко трансформируется под множество функций за счет применения специальных линеек и насадок.

Его используют небольшие предприятия по производству мебели, дверей, предметов интерьера из древесины, столярных изделий.

Дисковая пила для распила заготовок

Преимущества комбинированных универсальных деревообрабатывающих станков Д300, Д400 и других моделей

Как и любое другое оборудование, многофункциональные деревообрабатывающие станки не лишены как достоинств, так и недостатков. Ниже попробуем разобраться в чем плюсы приобретения такого станка и рассмотрим возможные минусы.

Преимущества станков:

многофункциональность – можно осуществлять несколько операций на одном аппарате. Например, чтобы получить из пиломатериалов готовое изделие, необходимо сначала распустить стволы на пилораме, затем рейсмусовать доски или же обработать их фрезером или фуганком. Все это можно осуществить в пределах мастерской на одном устройстве, сэкономив время, усилия и средства;

Универсальный комбинированный деревообрабатывающий станок Д300 Ф1300 с фуганком и рейсмусовым узлом

выгода – купить одно устройство проще и дешевле, чем несколько специализированных;
простота в эксплуатации;
целесообразность и практичность – ряд функций требуется настолько редко, что нет смысла покупать отдельный специальный аппарат

Деревообрабатывающие станки Муравей и устройства других фирм включают в себя эти функции среди прочих, не требуя трат на отдельный агрегат;
тихая работа, что особенно важно для домашней мастерской;
компактность – большая часть инструментов располагается в отдельном или настольном корпусе, который легко помещается на письменном, кухонном столе или верстаке.. Недостатки бытовых станков:

Недостатки бытовых станков:

такой станок невозможно переделать, усовершенствовать под свои нужды;
из-за совмещения множества функций некоторые инструменты могут страдать и не выполнять свою работу в желаемом качестве;
бытовой настольный станок не подходит для серьезного производства – более целесообразно купить специализированные станки и нанять соответствующих специалистов.

Деревообрабатывающие станки позволяют создавать уникальные предметы из древесины, не затрачивая большого количества усилий и времени

Разновидности универсальных станков

Деревообрабатывающие станки для дома или промышленного применения могут классифицироваться по большому количеству различных признаков, среди которых отметим функциональное предназначение. На рынке можно встретить универсальный станок по дереву, который обладает следующими функциями:

1. Распил. Ленточный деревообрабатывающий станок встречается практически в каждой частной мастерской. Эта же функция может быть частью многофункционального оборудования. Распил может проводиться по прямой или криволинейной траектории. Циркулярно-строгальный деревообрабатывающий станок является неотъемлемой частью практически любой мастерской.
2. Прессование. Бытовые станки могут применяться и для изготовления различных материалов из массива дерева. Пресс существенно повышает плотность сыпучего неоднородного материала.
3. Строгание. Строгальный станок по дереву применяется для получения плоскости с заданными параметрами. Применяется подобное оборудование крайне часто при изготовлении столешниц или других элементов мебели. Комбинированная модель может заменить фуговальные станки по дереву, так как сочетает в себе все необходимые функции.

Сверление. Часто при изготовлении корпусных и других подобных изделий нужно создать сквозное или глухое отверстие. Для этого можно использовать отдельный сверлильный станок или приобрести рассматриваемый. Стоит учитывать, что в первом случае требуются столярные тиски, во втором крепление проводится при применении специального зажимного устройства.
Фрезерование. Довольно большое распространение получил фрезерный деревообрабатывающий станок. Он может применяться для обработки плоской или кривой поверхности, а также образования различных пазов. За счет большого количества различных вариантов исполнения фрез область применения универсальных деревообрабатывающих станков существенно увеличивается.
Точение цилиндрической формы. Токарный станок весьма распространен по причине того, что применяется для получения изделий цилиндрической формы. Именно поэтому настольный деревообрабатывающий станок может иметь узлы, позволяющие проводить точение.
Шлифование. Для придания поверхности особых эксплуатационных качеств может проводится шлифование. Столярный станок в этом случае оснащается узлом, который позволяет проводить установку шлифовального круга различным диаметром.

При необходимости проводится подбор наиболее подходящего варианта исполнения станка. К примеру, в некоторых случаях фрезерование проводится не часто, и за счет наличия этого узла существенно повышается стоимость изделия.

Классификация проводится также по области применения:

Специализированные. Приобретаются подобные варианты исполнения для выполнения точной обработки, устанавливается на крупных комбинатах. Оборудование этой группы характеризуется высокой функциональностью и производительностью. Многие модели также характеризуются наличием дополнительных опций.
Универсальные. Оборудование этой группы встречаются крайне часто в домашних мастерских и на небольших производственных линиях. Функциональность оборудования находится на достаточно высоком уровне. Отметим, что подобные станки идеально подходят для проведения качественной обработки. Стоимость предложения довольно высока. Возможность установку в бытовых условиях можно связать с компактными размерами.
Бытовые модели. Данная группа обходится дешевле всего, предназначена для установки в домашних мастерских. К особенностям можно отнести то, что при невысокой цене оборудование может прослужить долго, устройство подходит для установки в домашних условиях.

Для применения дома рекомендуется выбирать модели с третьей или второй группы. Как правило, они просты в обслуживании и мог устанавливаться при сети 220В.

Классификация устройств

Классификации устройств условны и созданы для того, чтобы было проще ориентироваться в многообразии станков и легко подобрать подходящую модель, соответствующую целям.
