Столярные струбцины

Виды струбцин

Таких инструментов в торговых организациях предлагается множество. Все они разной формы и изготовлены из разнообразных материалов. У каждого приспособления своё предназначение и конструктивные особенности. Как и прочее оборудование и оснастка, зажимные механизмы имеют собственную классификацию:

• Для равномерного распределения по всей длине прижимаемых, расположенных соосно, поверхностей используют инструмент G- или С-типа. Особо широко они применяются для склеивания столярных изделий. Это универсальная, лёгкая и удобная конструкция с большой силой прижима. Губки фиксируются жёстко, без покачиваний. Их отливают целиком или производят с помощью ковки из стали. Используются для узких деталей.
• Большой глубиной захвата характеризуются изделия F-образной конфигурации. Они состоят из осевой штанги с двумя губками. На смещаемой расположен фиксирующий рычаг с эксцентриком для определения нужной зоны зажима и не дающий заготовке выскользнуть. Для разнообразных по габаритам изделий существуют струбцины F-образные двух разновидностей: light duty для лёгких и heavy duty для тяжёлых. Работать с подобным устройством одному не совсем удобно, потому что одновременно приходится удерживать заготовку и крепить её в губках.
• Характерным отличием торцевого прижима стали три фиксирующих элемента. В этом состоит и главное неудобство в использовании. Когда одной рукой держишь заготовку, затянуть сразу все стопора проблематично. Однако с её помощью столяры решают вопрос зажима кромочных и торцевых плоскостей.
• Много вариантов конструкции у зажимов углового типа. В основе её корпус с одним или несколькими пятачками на винтовой шпильке. Для фиксации под углом 90 градусов это самая незаменимая вещь. Однако использование с большими деталями затруднено.
• В столярном и слесарном производстве при закреплении деталей любых размеров помогут быстрозажимные автоматические струбцины. Габарит зависит только от количества самих зажимов. Это лёгкие и прочные инструменты с пластиковыми губками, усиленными армировкой. Такая их конструкция при зажиме не царапает поверхность. Фиксация происходит за счёт пружинного механизма, что позволяет справляться с работой в одиночку. Однако качественный инструмент стоит дорого, а дешёвые аналоги быстро выходят из строя.
• По принципу бельевой прищепки работают пружинные струбницы. Сила зажима у них постоянная, с небольшой глубиной. Оптимальной областью применения станет работа с мелкими хрупкими заготовками без посторонней помощи.
• Для аккуратного зажима закруглённых и угловых деталей применяются ленточные фиксаторы. Их конструкция позволяет работать с изделиями любых размеров. В комплект входят лента из синтетических материалов повышенной прочности и натяжное устройство. Для бережного воздействия в него добавляют пластиковые уголки.
• Для больших изделий и щитовых конструкций используют трубные струбцины. В их состав входит полдюймовая или трёхчетвертная труба, упор и передвижная губка с фиксатором. Это недорогое изделие с большой прижимной силой. При необходимости такое приспособление изготавливается самостоятельно.

В этой статье я опишу все виды струбцин которые используются в столярной мастерской. Не зря их еще называют третьей рукой столяра – это самый полезный и используемый инструмент.

Струбцина (нем. Schraubzwinge, от Schraube — винт и Zwinge — тиски) инструмент используемый для фиксации материалов или деталей. Струбцин много не бывает и это не преувеличение. В мастерской струбцины используются повсеместно: при склеивании деталей, при шлифовке, при пилении, при сверлении, при сварке, склеивая угловые детали, струбцины просто могут удерживать например станки и так далее. И чем больше струбцин в наличии, тем больше задач можно выполнять одновременно.

Например нам нужно склеить сундучок, для этого надо склеить 6 щитов (4 стены, крышка, дно), на каждый щит уходит три струбцины. То есть, что бы склеить щиты все разом нужно как минимум 18 струбцин.

Второй совет, лучше один раз купить качественные, чем каждый раз плакать над сломанными. Ведь очень часто на струбцины идет большая нагрузка, например когда надо склеить щит, ведь чем плотнее мы его сожмем, тем выше качество щита.

Давайте рассмотрим какие виды струбцин вообще бывают и для чего используются.

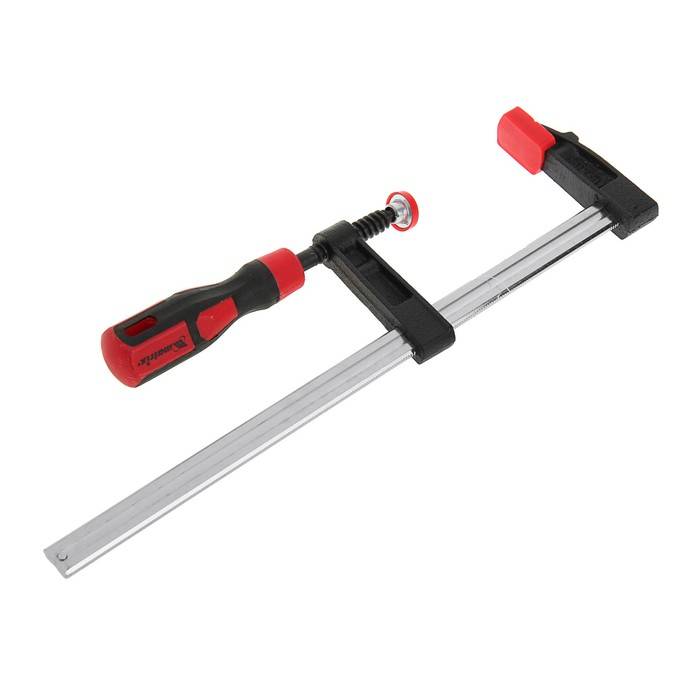

F-образные струбцины

Эти струбцины самые популярные и часто используемые, именно поэтому я решил начать с них. F-образные струбцины состоят из и двух губок, неподвижной и подвижной. Несмотря на невысокую стоимость таким струбцинами можно склеивать с большим усилием до 10000 Н. Бывают разнообразных конструкций и размеров. Самый явный минус подобных струбцин, что бы зажать деталь такой струбциной нужно задействовать обе руки.

Есть еще два распространенных подвида F-образных струбцин: корпусные и рычажные.

Рычажные струбцины

Позволяют быстро стягивать и освобождать деталь.

Корпусные струбцины

Обычно у таких F-образных струбцин большая площадь губок, что бы уменьшить риск повреждения дерева.

G-образные струбцины

В основном эти струбцины используются в сварочных работах, но столярке они не чужды, а когда F-образные закончились, в ход идет все, что есть под рукой. Свое название эти струбцины получили из за схожести на латинскую букву G.

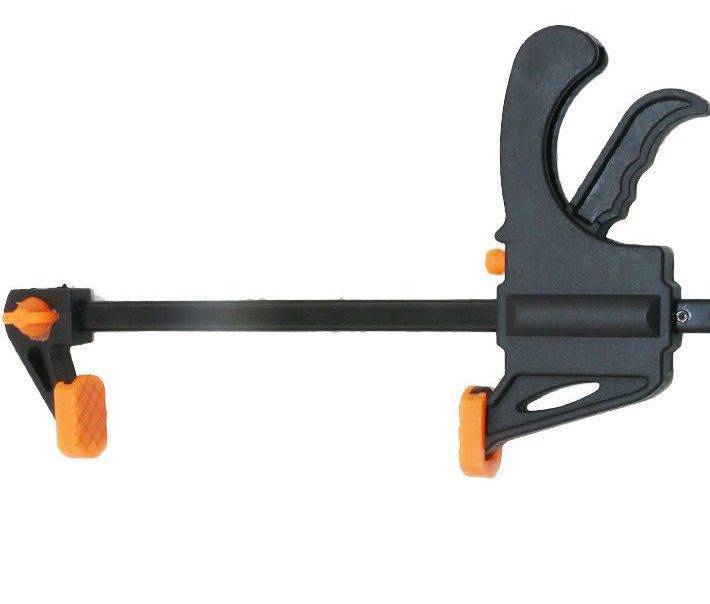

Быстрозажимные струбцины

Это самый удобный вид струпцин для столярки, но менее популярные по сравнению с F-обраными, потому, что стоят дороже. При покупке одной струбцины это не большая разница, но при условии, что в мастерской должны быть десятки струбцин, эта разница уже ощутима. Самое главное преимущество перед F-образной струбциной, что благодаря механизмам, быстрозажимную струбцину можно использовать одной рукой. Так же в отличии от F-образных, быстрозажимные так же могут работать на разжим.

При покупки быстрозажимных струбцин стоит покупать только качественные струбцины известных производителей, так как в основном этот инструмент не железный, и качество механизма непосредственно влияет на срок службы.

Торцевые струбцины (зажимы для кромок)

Как уже ясно из названия у этой струбцины ее предназначение зажимать кромки. По конструкции этот тип струбцин схож с G-образными, но имеет два дополнительных винта.

Ленточные струбцины

Такая струбцина состоит из ленты и натяжного механизма. Усилие натягивания это струбцины не очень большое. Зато применить такую струбцину можно там, где обычно обычная не работает, например круглые изделия, или большие изделия, или многоугольные.

Трубные струбцины

Данная струбцина представляет из себя металическую трубу на которой расположенны две губки, одна губка закреплена неподвижно, а вторая передвигается и фиксируется. Неподвижная губка имеет винт небольшим с ходом, что бы поджать плотнее детали. Трубная струбцина используется для склеивания больших изделий, например щитов или столешниц.

Угловые струбцины

Этот тип струбцин нужен, что бы сжимать (склеивать) углы.

Пружинные струбцины (прищепки)

Обычная прищепка большого размера, можно прижать деревяшку и отшкурить например, но довольно слабое сжатие. Вещь хорошая, но как полноценную струбцину ее не используешь, просто небольшой помощник.

Можете посетить мой сайтLoftStyle.site, я очень буду рад гостям и критике.Если вам была интересна и полезна статья, то обязательно, просто обязательно ставим лайк и подписываемся!!! Так же не забываем проYouTube канал, там тоже все интересно. Все предложения, пожелания и критику шлите на badart@yandex.ru или же в комментарии под публикацией или же через обратную связью на сайте!

Так же публикация доступна по адресу:

https://loftstyle.site/859/vsyo-o-strubcinax/

Конструкционные особенности углового зажима

Угловые струбцины предназначены для соединения трубной заготовки, различной по конфигурации, под разнообразными углами. Это может быть сборка рамной конструкции для калитки, готовых узлов трубопровода или отопительных регистров.

В зависимости от угла соединения струбцины для сварки могут быть с постоянным градусом стыка, или с возможностью выставления различных углов

Аспекты, на которые необходимо обращать внимание, разрабатывая эскиз и выполняя чертежи:

для более надежной стыковки и фиксации деталей необходимо подбирать достаточную толщину прижимных губок

Это позволит избежать больших деформаций при сварке конструкции;
следует обращать внимание на прижимные винты. Лучшим вариантом для струбцины будут гайки, и прижимные детали из меди или обмедненной стали с винтовой резьбой

Такое прижимное устройство прослужит дольше. При отсутствии винтовой резьбы, можно использовать метрическую, но с наиболее большим шагом;
величину рабочей поверхности при стыковке и сварке деталей. Лучший вариант – это возможность сварки с 3 сторон узла, находящегося в зажатом положении.

Конструкция струбцины представляет собой основу с упорами. Упоры могут фиксироваться под определенным углом или с возможностью регулировки градуса стыковки.

Для фиксации на основу наваривается гайка с вкрученным в нее винтом. Такая конструкция позволяет закреплять заготовки различные по размерам. Стандартно для нормальных условий работы принят максимальный размер 400 мм. Для больших размеров необходимо будет применять стапеля.

Рейтинг лучших трубных струбцин

Подобные установки относятся к категории крупногабаритных струбцин, которые применяются для соединения труб. Неподвижный элемент устанавливается на торец трубы, а последующий процесс фиксации осуществляется за счет навинчивания подвижного элемента. Подходит как для строительных, так и ремонтных работ трубопроводов. Исходя из приведенных в интернете обзоров и описания производителей, трубные конструкции характеризуются повышенной степенью надежности.

Bessey BPC-H34

Эта модель относится к категории универсальных, и пользуется повышенным спросом среди отечественных покупателей. Применяется не только для работы с трубами, но и различными заготовками. Помимо функции сжатия, конструкция позволяет и разжимать. За повышенное удобство в последующем использовании отвечает механизм быстрой фиксации. Устройство оснащено устойчивыми ножками. Отмечается высокий коэффициент зажимного усилия. Заготовки не повредятся за счет наличия прорезиненных накладок. Это позволяет работать с мягкими материалами. В качестве защиты корпуса от коррозии используется лакокрасочное напыление.

Стоимость – 4540 руб.

Bessey BPC-H34
Достоинства:

• надежность установленного механизма;
• повышенное удобство в эксплуатации;
• прорезиненные накладки;
• устойчивость;
• многофункциональность;
• качество сборки и расходных материалов.

class=’s-article__points-list’>

Недостатки:

Кобальт 246-074

Одна из лучших моделей на отечественном рынке, которая используется в столярном деле. Позволят быстро и эффективно склеить деревянные и другие элементы. Заготовки не соскальзывают и не царапаются за счет наличия пластиковых накладок. Отличное решение для тех мастеров, которые планируют скреплять между собой большие элементы или обрабатывать их. Устройство можно использовать для осуществления сварочных работ за счет отсутствия пластиковых элементов. В качестве защиты от коррозии применяется порошковое напыление. Труба, диаметром в ¾ дюйма отлично подойдет в качестве рейки. Приобретается отдельно. За счет удобного выступа, вращать барашек крайне комфортно. За быструю и эффективную фиксацию рабочих изделий любого диаметра отвечает широкий шаг резьбы.

Средняя цена – 1390 руб.

Кобальт 246-074
Достоинства:

• оптимальный коэффициент сжатия;
• корпус сделан из чугуна;
• удобство в использовании;
• прочности винта;
• неограниченный диаметр рабочих заготовок.

class=’s-article__points-list’>

Недостатки:

Энкор 20068 3/4″

Эта установка состоит из двух независимых элементов. За счет подобных конструктивных особенностей изделие можно использовать для стягивания, крепления и склеивания различных заготовок. Отличное решение для склеивания деревянных изделий и щитов. Прекрасный выбор для сварщиков и столяров. Отмечается совместимость с трубами диаметром ¾. Заявленный производителем ход винта составляет 7 см. Показателя достаточно для осуществления прижима.

Стоимость – 1160 руб.

Видео-обзор:

Энкор 20068 3/4″
Достоинства:

• совместимость с направляющими разной длины;
• многофункциональность;
• качественная защита от коррозии (порошковое напыление);
• специальный выступ, за счет которого ускоряется вращение;
• может использоваться для сварочных работ (отсутствие пластиковых составляющих);
• длина рейки подбирается произвольная;
• второй зажим прочно сидит на месте;
• широкий резьбовой шаг.

class=’s-article__points-list’>

Недостатки:

• труба покупается отдельно;
• совместимость ¾ дюйма.

class=’s-article__points-list’>

Струбцина угловая из дерева

Для изготовления угловой струбцины из дерева не потребуется значительных усилий, особенно если есть хотя бы минимальные навыки обработки такого материала. Стоит отметить, что древесина для этого должна быть правильно подобрана. Для этих целей оптимальней использовать бруски из дуба, ясеня, березы, граба или бука. Необходимо тщательно осмотреть материал, чтобы на нем отсутствовали трещины и повреждения, вызванные насекомыми. Процент влажности не должен превышать 12%.

В первую очередь необходимо предусмотреть наличие двух деревянных пластинок, длиной по 200 мм, шириной — 150 мм и толщиной — 20 мм. Другие два бруска должны быть длиной около 250 мм, и 20 мм в ширину и толщину. Приобрести их можно в готовом виде или же использовать лобзик для их вырезания.

Кроме самого материала следует также подготовить инструмент. Необходимо выполнить подбор металлических гаек и болтов (саморезов). Саморезы должны быть подобраны в количестве четырех штук. Два должны быть длиной около 200 мм, остальные по 110-120 мм длиной и 5 мм в диаметре. Значение размеров может быть и своим, однако согласно представленным цифрам проще выполнить качественную сборку. При этом два из них длиной примерно 20 см, а другие два около 11-12 см, диаметром 5 мм. Размеры можно брать и свои, но представленные цифры являются оптимальными для максимально качественной сборки.

После того, как все было подготовлено, можно приступать к процессу сборки элементов приспособления в единое целое. Для начала нужно положить на ровную поверхность две длинных рейки – одна ребром к верху, а другая наоборот. Затем используя дрель следует выполнить несколько отверстий, благодаря которым будет осуществляться скрепление удерживающих элементов.

Берем пластины. Одну из них следует закрепить максимально прочно на нижнюю рейку, таким образом чтобы расположение отверстий на рейках совпадало с будущим отверстием в пластинах при креплении регулирующих саморезов. Далее параллельно на первую пластину крепим вторую посредством проходящего через них болта. Именно благодаря нему будет осуществляться регулировка степени зажима.

Выполнив эти действия угловую струбцину с деревянным механизмом можно считать готовой.  Если работу провести в соответствии с технологией, то получим такое же изделие как на рисунке ниже. Как изображено на схеме, винт который расположен между поверхностями пластин, позволяет выполнять регулировку зажимной силы, удерживая деревянный брусок на подобии тисков.

Разновидность струбцин: струбцины для сварки виды и назначение

Каждый вид струбцин отличается не только формой, но и конструктивными особенностями. В основном это габариты самой струбцины и её рабочая область.

Существует несколько видов струбцин: F-образные, G-образные, угловые и торцевые.

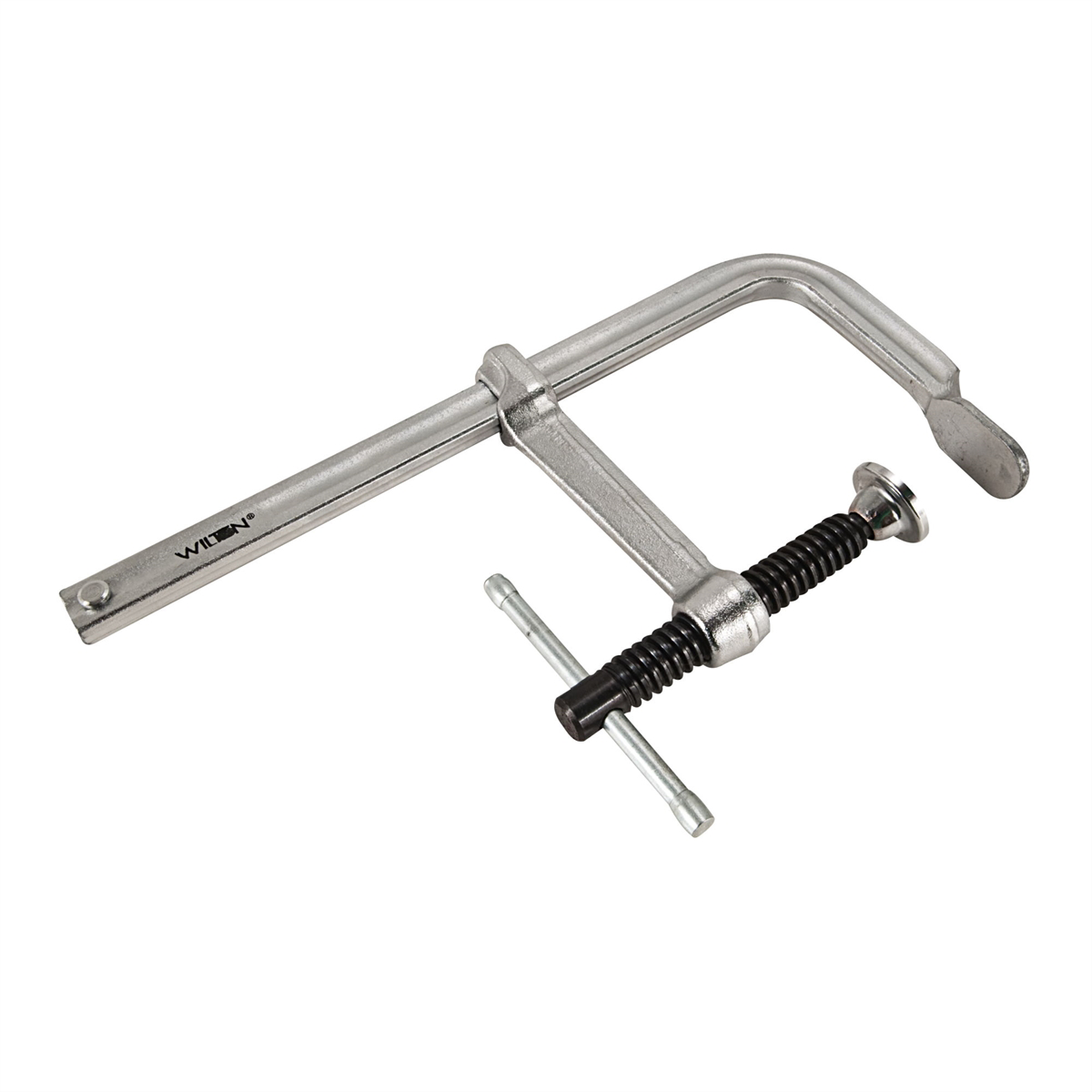

F-образные

Струбцины F-образной формы являются простыми по своему устройству. Это даёт возможность сварщику изготовить такую струбцину самостоятельно из подручных материалов.

Состоит F-образная струбцина из металлической станины с двумя губками, одна из которых неподвижная. С помощью вращения винта, движущаяся часть прижимает изделие к неподвижной.

Также существуют струбцина быстрозажимные для сварки деталей. Движением подвижной части осуществляется нажатием на специальный курок. Это очень удобно, когда есть необходимость быстро зафиксировать какое-либо изделие одной рукой. Единственный их недостаток – это их слабая надёжность. Поэтому струбцина сварочная быстрозажимная основном применяется для зажатия заготовок не подверженных сильной деформации при сварке.

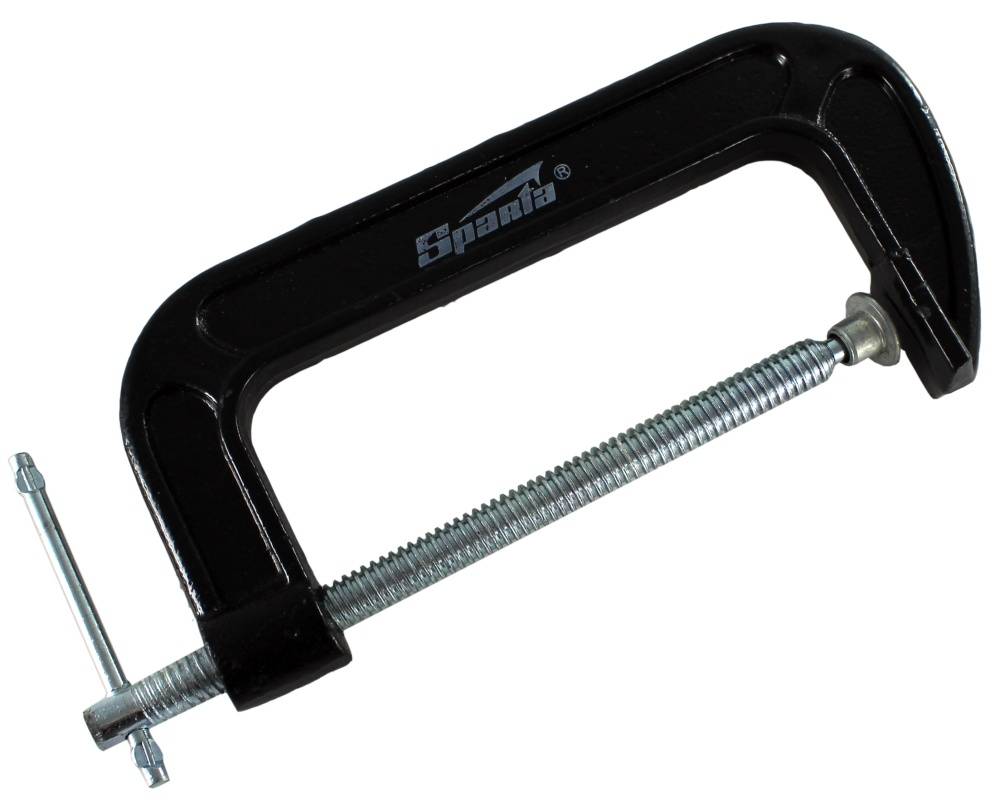

G-образные

С виду такие зажимы напоминают букву G. Прижатие детали осуществляется подвижным винтом. G-образные струбцины для сварочных работ полностью изготавливаются из металла, и поэтому очень надёжны в эксплуатации.

Благодаря своей простоте, такого крепеж применяется при сварочных и сборочных работах. С их помощью можно надёжно прижать заготовку к столу. Единственный их минус – это малая рабочая область (до 200 мм).

Угловые

Данные струбцина применяют для сварки деталей под углом 90°. Состоит угловой зажим из двух частей. В неподвижную часть укладываются две детали и прижимаются подвижной частью с помощью винта.

Существуют струбцины для сварки под углом, у которых подвижная часть может регулироваться двумя винтами.

Торцевые

Применяются для прижатия различных элементов к торцу изделия. Внешне такой зажим напоминает F-образную струбцину. Но в отличие от них она имеет от 2-х до 3-х подвижных винтов.

Заключение

Для выполнения сборочно — сварочных работ, каждому сварщику пригодятся такие приспособления. Иметь в наличии струбцину для сварочных работ одного типа – неверно. В «арсенале» у каждого сборщика должны быть все типы струбцин и главное в большом количестве.

На рынке представлено большое количество разнообразных зажимов. В зависимости от качества растёт их цена. Если для пользователя не важен внешний вид, то такие приспособления можно сделать из подручных средств: кусков профильной трубы, пластин, болтов и гаек.

Для чего используются?

Их применяют в самых разных сферах и видах деятельности.

Для листового металла. Зажим здесь используется в качестве вертикального захвата, применяется такое оборудование преимущественно в складской сфере и на производстве

Для сборки мебели. Этот же столярный инструмент используют для рамок и для дерева в любых его конфигурациях. В основном зажимы используют при склеивании элементов. Для мебельного щита тоже нужна столярная струбцина.

Для искусственного камня. Здесь используют вакуумные струбцины, позволяющие приклеивать борта и пристеночный плинтус, создавать систему антиперелива.

Для дверей. Здесь зажимы используются для установки коробок в проем с возможностью выправки кривых углов.

Для склеивания деталей. Струбцина обеспечивает более плотное и равномерное соединение, в итоге сцепление материалов происходит более эффективно. Торцевые модели позволяют приклеивать декор на фасадные кромки мебели.

Для опалубки. Здесь зажим выступает в роли несущего элемента.

Для полов, для укладки ламината. Зажимной элемент, используемый при подбивке планок, также является струбциной, хоть и похож больше на скобу.

Для дрели. Здесь зажим выступает в качестве внешней оснастки для электрического или ручного инструмента.

Для световых приборов. Лампы на струбцинах широко используются как необходимое дополнение для работы архитекторов и других людей, работающих с чертежами.

Для шпильки. Металлический зажим обеспечивает легкую фиксацию резьбовых изделий к потолочным и другим несущим металлоконструкциям.

Для шины. Здесь зажимы используются для облегчения работы с пилами. Для правильного использования направляющих шин в электрических инструментах рекомендуется выбор F-образных или быстрозажимных моделей.

Для вентиляции. Этот тип лучевых зажимов изготавливается из металла. Используется при прокладке различных инженерных коммуникаций, помогает зафиксировать крепежные элементы на несущих конструкциях без высверливания отверстий или сварки.

Предлагаем ознакомиться Установка дверей своими руками с нуля. Пошаговый мастер класс.

Для натяжных потолков. Здесь используются клещеобразные крабы-зажимы из пластика размером 100, 150, 200 мм. С помощью такой струбцины полотно вывешивают по углам комнаты перед нагревом, обычно хватает 6 изделий на помещение.

Этим сферы применения струбцин не исчерпываются. Умельцы даже используют их для фиксации листовых материалов и габаритных грузов на багажнике машины. В любом случае, без этого в домашней мастерской не обойтись.

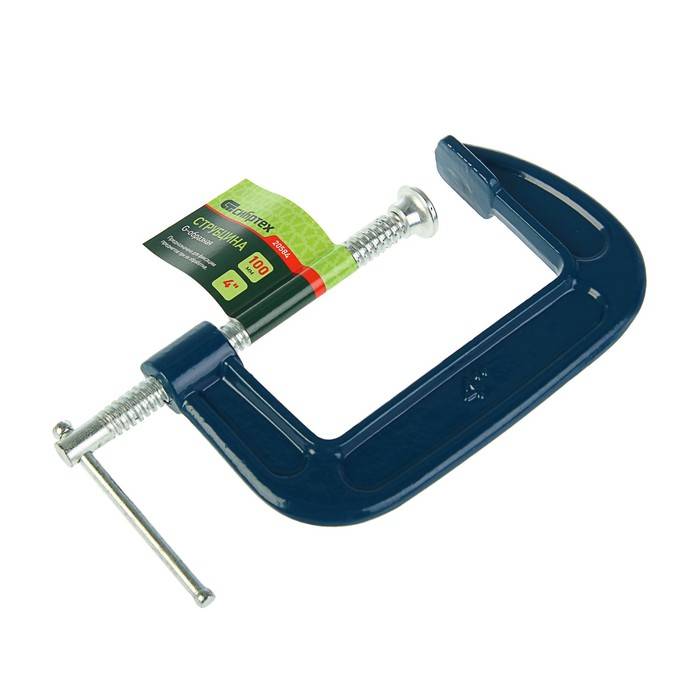

G-образные струбцины

Для обеспечения надежной фиксации заготовки может применяться также g-образная струбцина. Этот тип инструмента считается универсальным, применяется для зажима деталей различной геометрической формы. К ключевым моментам отнесем следующее:

1. Основная часть конструкции представлена литой или кованной скобой с подвижным прижимным винтом. Она рассчитана на оказание высокой нагрузки.
2. Ходовой винт изготавливается из нержавеющей стали, на поверхности не образуется ржавчины даже при длительной эксплуатации.

К преимуществам подобной модели отнесем нижеприведенные моменты:

1. Они легкие. Простота конструкции определяет то, что она состоит из небольшого количества элементов. За счет этого уменьшается вес.
2. Конструкция удобна в использовании. Провести зажим заготовки можно в течение короткого промежутка времени.
3. Обеспечивается высокая прижимная сила.
4. При фиксации заготовки не возникает люфта зажимных губок.

Существенным недостатком можно назвать то, что устройство не подходит для фиксации заготовок большого размера.

Область применения устройства обширна. G-образные модели применяют для прикладывания одинакового усилия сжатия двум поверхностям, которые расположены параллельно друг другу. Очень часто конструкция применяется для склейки дерева.

Подробное описание устройства струбцины

Инструмент характеризуется простотой и надежностью, а при бережном отношении к нему и правильном использовании, вероятность поломки сводится к нулю. По принципу работы прибор схож с функционированием тисков. Только в отличие от тяжелых и крупногабаритных устройств, струбцина имеет малый вес, что делает ее мобильной, и облегченную конструкцию для возможности эксплуатации без усилий. Конструктивными элементами такого прибора являются:

1. Рама — играет роль ответного элемента, к которому крепится непосредственно сама деталь. Рамная часть может иметь разные виды исполнения: G-образную, С-образную и T-образную.
2. Подвижная часть — позволяет повышать или снижать расстояние от рабочей части до рамы
3. Рычаг или винт — служит для закрепления струбцины в соответствующем положении, и дает возможность регулировки силы сжатия. Рычажные устройства оснащены приводом для быстрой фиксации поэтому, чем меньше усилий прикладывается, тем получается более интенсивное сжатие.
4. Опорная пятка — находится на внутренней стороне П-образной рамы.

Для более удобного перемещения резьбовой шпильки используется рукоятка (может быть представлена разных видов). На конце подвижного винта расположена пятка, которая упирается в прижимаемую заготовку, обеспечивая ее надежную фиксацию. Усилие прижима зависит от физической силы, которой обладает человек.

На фото представлена струбцина с обозначением ее конструктивных элементов. Однако такие инструменты выпускаются разных видов, хотя принцип работы и назначение у них одинаковые. Более подробно о том, для чего используется струбцина, вы можете узнать в следующем разделе.

Что называется струбциной и ее конструкция

Наверняка у многих имеется такой кухонный инструмент, как ручная мясорубка. Так вот этот прибор крепится к столу при помощи зажима, который и является струбциной. Из этого теперь понятно, что этот прибор служит для фиксации деталей в соответствующем предустановленном положении. Применяется струбцина преимущественно при проведении столярных и слесарных работ, и является одним из обязательных инструментов кровельщиков и строителей.

Струбцину еще называют вторыми руками или помощником, что не удивительно, ведь это приспособление дает возможность мастеру самостоятельно работать с длинными балками, досками и прочими стройматериалами. Основная задача приспособления — временное закрепление деталей в соответствующем положении. И с этой функцией инструмент справляется лучше всего, ведь кроме надежности, стоит выделить такое преимущество его применения, как простота эксплуатации.

Это интересно! Возникло название струбцины от немецкого слова schraubzwinge.

По устройству струбцина представляет собой вертикальное основание с нарезанной резьбой или без нее, которое зафиксировано на металлической раме с ответной частью. Винтовая деталь служит не только для фиксации, но еще и усиления или ослабления давления на фиксируемый предмет. Изготавливаются приборы преимущественно из металла, но для конкретных целей выпускают также деревянные или пластиковые варианты.

Классификация струбцин по техническим параметрам

В зависимости от сферы применения, струбцины могут отличаться по своим техническим параметрам. Поэтому, среди рассматриваемого инструментария принято деление по нескольким техническим критериям.

По габаритам

Габариты струбцин-зажимов являются одними из основных технических параметров, по которым проводится их разделение. Они могут быть большими и маленькими, короткими и длинными, а также различаться размерами рабочей зоны. Таким образом, возможно отметить следующие отличия:

• Длина зажима – она может варьироваться от 150 до 900 миллиметров (могут встречаться и более длинные приборы, но они, скорее всего, ограничены областью лишь промышленно-производственного применения);
• Ширина зажима – также варьируется от 120 до 350 миллиметров (больших размеров в данном параметре не встречается даже в промышленности);
• Размер рабочей зоны – данный параметр подразумевает максимальное раскрытие передвижной части. Рабочая зона будет напрямую зависеть от двух предыдущих параметров и может варьироваться от 10 до 600 миллиметров.

Стоит отметить, что самым минимальным захватом обладают зажимы угловые, размер рабочей зоны у которых колеблется от 10 до 100 миллиметров. Суть назначения такого малого расстояния заключается в том, что для угловых моделей соприкосновение производится под прямым углом. Максимальной же рабочей зоной обладают F-образные струбцины. К примеру, если длина подобного инструмента составляет 400 миллиметров, то захват может им производиться в пределах от 15 до 350 миллиметров. G-образные модели относятся к условно среднему сегменту, и при стандартной длине их рабочая зона может составлять от 70 до 170 миллиметров.

По материалу изготовления

В подавляющем большинстве современных струбцин используются металлические части. Однако, бывают модели, выполненные из пластика или дерева. Таким образом, по материалу изготовления рассматриваемое оборудование подразделяется на:

• Ковано-чугунное – основным достоинством таких устройств является их надежность, долговечность и прочность. На базе данного материала, как правило, изготавливаются F-образные модели, отличающиеся повышенной стоимостью.
• Пластиковое – такие варианты могут использоваться для работы с объектами из разных материалов, за исключением металла. Очень часто их применяют в процессе монтажа натяжных потолков, склеивания пластиковых либо резиновых деталей и т.п. Все же данные модели должны изготавливаться из полимеров, обладающих хорошей устойчивостью к механическим нагрузкам.
• Штампованно-металлическое – самый распространенный вид устройств, который можно использовать для совершенно разнообразных задач. Однако, чаще всего используются при монтаже несущих и металлокаркасных конструкций. Одно из их главных достоинств – наличие антикоррозийной защиты, которая достигается посредством покрытия цинком либо гальванизирующими субстанциями.
• Деревянное – такое оборудование применяется для работы по мягким и хрупким материалам, к которым и относят деревянные изделия. Они характеризуются тем, что изготавливаются из твердых сортов древесины, что продлевает их эксплуатационный срок.
• Алюминиевое – подобное оборудование изготавливается путем литья, а его основными достоинствами считается антикоррозийная устойчивость, небольшая стоимость и облегченная масса. Однако, подобные модели не рассчитаны на интенсивные нагрузки.

Советы по выбору струбцины

Струбцина, назначение которой заключается в фиксации различных элементов и их сжатии, к примеру, на момент склеивания, является неотъемлемой частью проводимых столярных работ. При достаточно большом выборе подобрать более подходящий вариант исполнения сложно

Выбирая зажим для дерева уделяется внимание нижеприведенным моментам:

1. Металлические модели прослужат намного дольше. При этом ходовая часть должна изготавливаться из нержавеющего материала.
2. Все элементы конструкции не должны иметь люфта В противном случае обеспечить надежное крепление будет практически невозможно.
3. Универсального варианта исполнения нет. Именно поэтому следует рассмотреть, какие работы будут проводится и подобрать соответствующие фиксирующие элементы. Если в мастерской проводится различная обработка заготовок, то следует приобрести несколько фиксирующих элементов различного типа.

При выборе также уделяется внимание размеру. Большие конструкции имеют большую область применения, но обходятся дороже. Что касается качества изготовления, оно может существенно отличаться, зависеть от типа применяемого материала при изготовлении и других моментов

Что касается качества изготовления, оно может существенно отличаться, зависеть от типа применяемого материала при изготовлении и других моментов.

Советы по выбору

О том, какую струбцину лучше покупать, часто спорят опытные и начинающие мастера. На самом деле, критерии выбора этого инструмента давно определены

Достаточно лишь обратить внимание на следующие моменты

1. Силу зажима. Самые мощные промышленные модели способны выдавать показатели в 1 тонну, но такая усиленная конструкция в быту не нужна. Самые простые модели имеют гораздо более скромные показатели. В среднем, их усилие зажима равняется 20-100 кг. Этого вполне достаточно для выполнения большинства операций даже при работе со станками в домашней мастерской.
2. Способ фиксации. Он определяет, как именно будет осуществляться изменение расстояния от подвижного элемента до края детали. При выполнении работ на весу или на высоте лучше выбирать быстрозажимные струбцины, позволяющие мастеру выполнять эту операцию 1 рукой. Винтовые модели подходят для эксплуатации в мастерской, но не слишком удобны в использовании без верстака и других приспособлений.
3. Массу. Здесь все зависит от назначения струбцины. Те, что предназначены для работы с фрезерными станками, могут весить до 5 кг. Бытовые модели лучше выбирать в диапазоне до 1 кг.
4. Используемые материалы. Самые прочные струбцины с усиленным корпусом изготавливают из чугуна и других черных металлов. Они довольно массивные, ориентированы на удержание тяжелых деталей. Бытовые модели чаще всего изготавливают из комбинированных материалов. Хорошо себя зарекомендовало сочетание синтетических материалов, полимеров и алюминиевого литья. Готовое изделие меньше весит, не боится коррозии при редком использовании.
5. Функциональность. Не все струбцины одинаковы. Некоторые из них обладают как зажимной способностью, так и возможностью использования в качестве распорки. Для этого их оснащают поворотными губками, которые можно направлять внутрь или наружу корпуса.
6. Защиту от коррозии. Этот момент актуален только для изделий из черных металлов. Чтобы сохранить плавность хода надолго, их окрашивают порошковыми составами, а затем периодически промасливают и чернят. Струбцины с гальваническим покрытием не требуют усилий в уходе. Пока цело их покрытие, коррозия инструменту не грозит.
7. Дополнительные комплектующие. Они не обязательны, но существенно облегчают эксплуатацию изделия. Например, модели с резиновыми накладками на губках позволяют работать с хрупкими или мягкими деталями, смягчая воздействие в месте контакта. Т-образная рукоятка в комплекте тоже полезна, позволяет регулировать усилие при зажимании детали.

Все эти моменты важны для выбора правильной струбцины, особенно если мастер – новичок в своем деле. Опытные слесари и столяры на практике постигают особенности такого инструмента и уже не совершают ошибок при его замене.

Выбор качественного зажима и его разновидности напрямую зависит от того, какие задачи он будет решать

Следует обратить внимание на такие параметры, как:

• вес;
• усилие зажима;
• функциональные возможности;
• материал изготовления;
• наличие защиты от коррозии;
• дополнительные аксессуары.

Кроме приспособлений, которыми можно крепко сжимать детали, часто в продаже попадаются модели, которые могут работать и как распорка. Чтобы «переключить» инструмент, нужно повернуть губки на 180 градусов.

Произвести склеивание, а также обработку некоторых деталей без зажимов не представляется возможным. А потому рекомендуется иметь в своем арсенале несколько видов струбцин.
