Виды струбцин

По форме

Довольно разнообразны и формы струбцин. Среди наиболее часто встречающихся вариантов можно выделить такие.

С-образные. Простые струбцины, также известные как торцевой зажим. Удобны в настольном использовании.

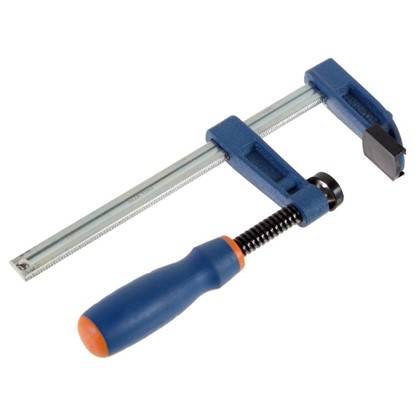

F-образные. К ним относятся все быстрозажимные модели и другие виды с длинной планкой. Круглый «пятак» закреплен в горизонтальной плоскости.

G-образные. Простые и надежные, корпусные, подходят для работы с металлом. Шарнирная поворотная модель легче в управлении, чем регулируемая винтом

T-образные. С оригинальным направляющим профилем. Используются в мебельном производстве и при монтаже окон.

Клещеобразные. Могут быть с трещоткой или пружиной. Также именуются «прищепками» за внешнее сходство и плоские губки.

Корпусные. Для зажима деталей в параллельной или косой плоскости. Поворотная корпусная струбцина может выступать как двухсторонняя раздвижная распорка.

Струбцины-пистолеты. Автоматизированные рамочные модели.

Кромочные. Используются для крепления материалов по канту.

Угловые. Бывают магнитные и винтовые. Применяются для соединения деталей под прямым углом.

Ленточные. С ременным натяжением. Используется в столярном деле.

Это лишь самые часто встречающиеся виды столярных и слесарных струбцин.

Рейтинг лучших трубных струбцин

Подобные установки относятся к категории крупногабаритных струбцин, которые применяются для соединения труб. Неподвижный элемент устанавливается на торец трубы, а последующий процесс фиксации осуществляется за счет навинчивания подвижного элемента. Подходит как для строительных, так и ремонтных работ трубопроводов. Исходя из приведенных в интернете обзоров и описания производителей, трубные конструкции характеризуются повышенной степенью надежности.

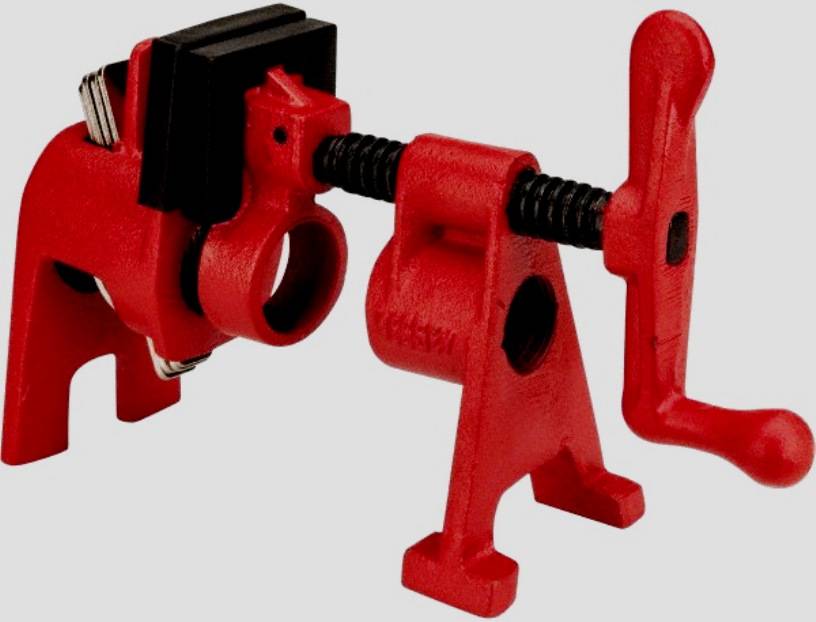

Bessey BPC-H34

Эта модель относится к категории универсальных, и пользуется повышенным спросом среди отечественных покупателей. Применяется не только для работы с трубами, но и различными заготовками. Помимо функции сжатия, конструкция позволяет и разжимать. За повышенное удобство в последующем использовании отвечает механизм быстрой фиксации. Устройство оснащено устойчивыми ножками. Отмечается высокий коэффициент зажимного усилия. Заготовки не повредятся за счет наличия прорезиненных накладок. Это позволяет работать с мягкими материалами. В качестве защиты корпуса от коррозии используется лакокрасочное напыление.

Стоимость – 4540 руб.

Bessey BPC-H34
Достоинства:

• надежность установленного механизма;
• повышенное удобство в эксплуатации;
• прорезиненные накладки;
• устойчивость;
• многофункциональность;
• качество сборки и расходных материалов.

class=’s-article__points-list’>

Недостатки:

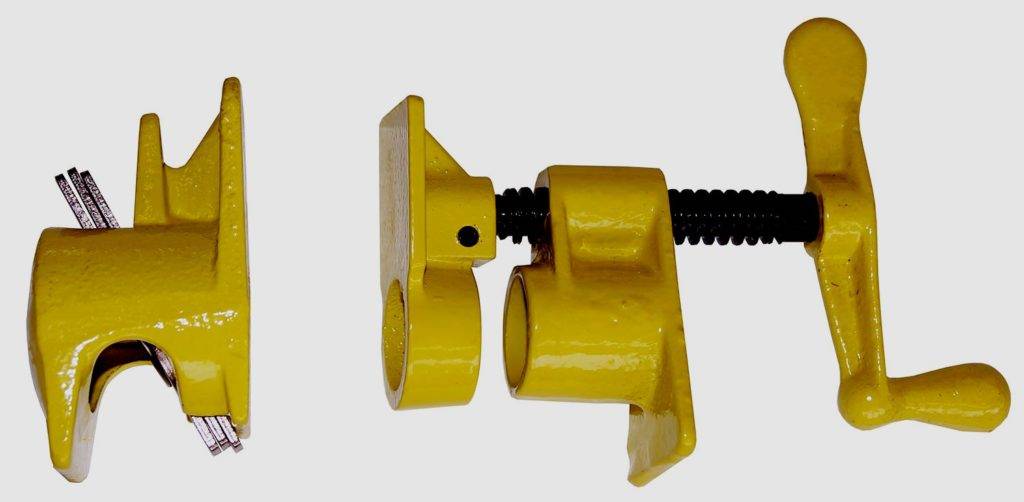

Кобальт 246-074

Одна из лучших моделей на отечественном рынке, которая используется в столярном деле. Позволят быстро и эффективно склеить деревянные и другие элементы. Заготовки не соскальзывают и не царапаются за счет наличия пластиковых накладок. Отличное решение для тех мастеров, которые планируют скреплять между собой большие элементы или обрабатывать их. Устройство можно использовать для осуществления сварочных работ за счет отсутствия пластиковых элементов. В качестве защиты от коррозии применяется порошковое напыление. Труба, диаметром в ¾ дюйма отлично подойдет в качестве рейки. Приобретается отдельно. За счет удобного выступа, вращать барашек крайне комфортно. За быструю и эффективную фиксацию рабочих изделий любого диаметра отвечает широкий шаг резьбы.

Средняя цена – 1390 руб.

Кобальт 246-074
Достоинства:

• оптимальный коэффициент сжатия;
• корпус сделан из чугуна;
• удобство в использовании;
• прочности винта;
• неограниченный диаметр рабочих заготовок.

class=’s-article__points-list’>

Недостатки:

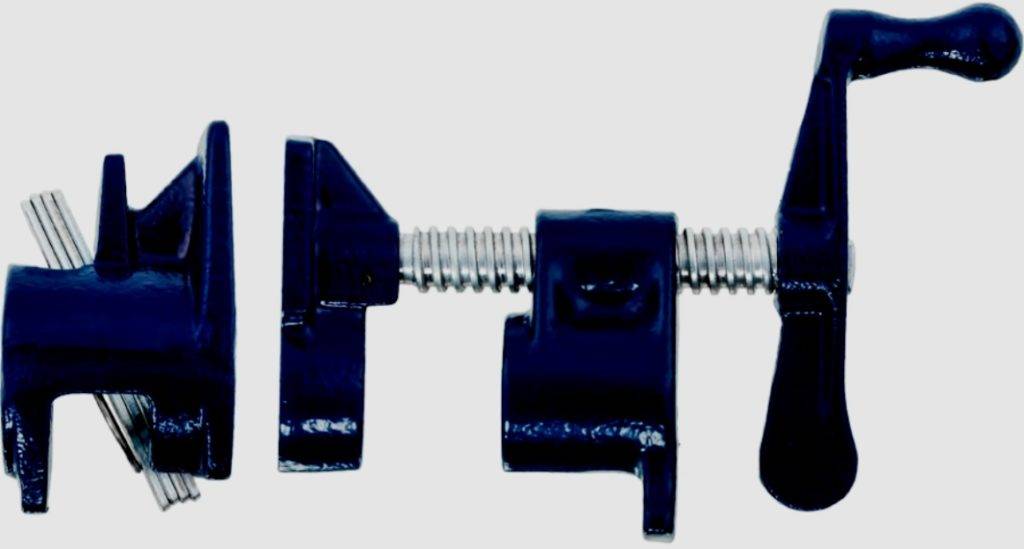

Энкор 20068 3/4″

Эта установка состоит из двух независимых элементов. За счет подобных конструктивных особенностей изделие можно использовать для стягивания, крепления и склеивания различных заготовок. Отличное решение для склеивания деревянных изделий и щитов. Прекрасный выбор для сварщиков и столяров. Отмечается совместимость с трубами диаметром ¾. Заявленный производителем ход винта составляет 7 см. Показателя достаточно для осуществления прижима.

Стоимость – 1160 руб.

Видео-обзор:

Энкор 20068 3/4″
Достоинства:

• совместимость с направляющими разной длины;
• многофункциональность;
• качественная защита от коррозии (порошковое напыление);
• специальный выступ, за счет которого ускоряется вращение;
• может использоваться для сварочных работ (отсутствие пластиковых составляющих);
• длина рейки подбирается произвольная;
• второй зажим прочно сидит на месте;
• широкий резьбовой шаг.

class=’s-article__points-list’>

Недостатки:

• труба покупается отдельно;
• совместимость ¾ дюйма.

class=’s-article__points-list’>

Устройство и принцип действия

Классическая струбцина имеет те же функции, что и тиски, а ее конструкция очень напоминает механизм крепления советской мясорубки к столу.

В качестве материала при изготовлении этого инструмента используется металл, дерево, прочный пластик.

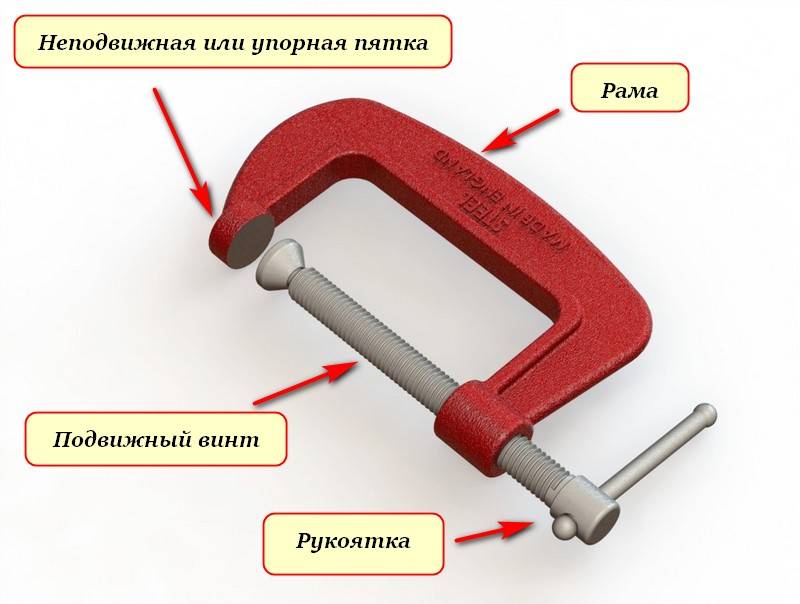

Обыкновенный ручной зажим представляет собой изогнутую буквой “П” монолитную раму, к которой с одной стороны прикреплены подвижные зажимные элементы.

Как правило, это длинный винт, оборудованный с одной стороны рукоятью для удобства поворота вокруг оси, а с другой стороны имеющий плоский широкий пятак.

За счет поворота винта этот пятак создает давление на противоположный конец рамы.

Если между пятаком и рамой поместить два, скажем, деревянных бруска, а затем затянуть винт, они надежно зафиксируются между собой.

В зависимости от конструкции, прижимные вспомогательные инструменты можно разделить на:

Корпусные струбцины

Зажимное усилие может быть использовано для фиксации обрабатываемых деталей на косых и параллельных плоскостях.

За счет того, что прижим осуществляется элементами корпуса, инструмент получил свое название.

Представляет собой два металлических прямоугольных бруса, соединенных между собой с одной стороны прочной планкой. Один из них неподвижно прикреплен к планке, а второй снабжен дотягивающим винтом и может свободно перемещаться.

Противоположная часть брусков – прижимные губы.

Для зажима деталей, необходимо свести между собой металлические бруски до упора в заготовку, а затем затянуть винт (снабжен удобной ручкой).

Этот вариант инструмента наиболее распространен.

Струбцина винтовая

Это популярный вспомогательный инструмент.

Может быть выполнен в нескольких вариантах, но основное зажимное усилие обеспечивает винт с ручкой и пятаком.

Может быть выполнена в виде корпусного зажима, где прижимной винт проходит насквозь бруска, а пятак является губой.

Другой вариант – корпус в форме буквы “G” или “П”, сквозь одну из “ножек” которой пропущен зажимной винт с пятаком.

Широко распространены кованые винтовые струбцины, изготовленные из инструментальной стали.

Металл, после ковки и закалки, обладает высокой прочность, следствием чего является надежность инструмента.

Магнитная струбцина

Наиболее востребована сварщиками, так как служит для предварительной фиксации между собой двух металлических заготовок (трубки, профильные уголки и т.д.).

Может быть выполнена в виде равнобедренного прямоугольного треугольника, пяти -, шестигранника.

Грани струбцины имеют магнитные вставки, которые и отвечают за фиксацию металлических элементов между собой под углом.

Струбцина с трещоткой

Внешне очень похожа на обыкновенную бельевую прищепку, но большего размера.

Зажимается усилием руки, а установленный храповый механизм блокирует разжимание губок.

Для ослабления зажима служит специальный рычажок-собачка (кнопка).

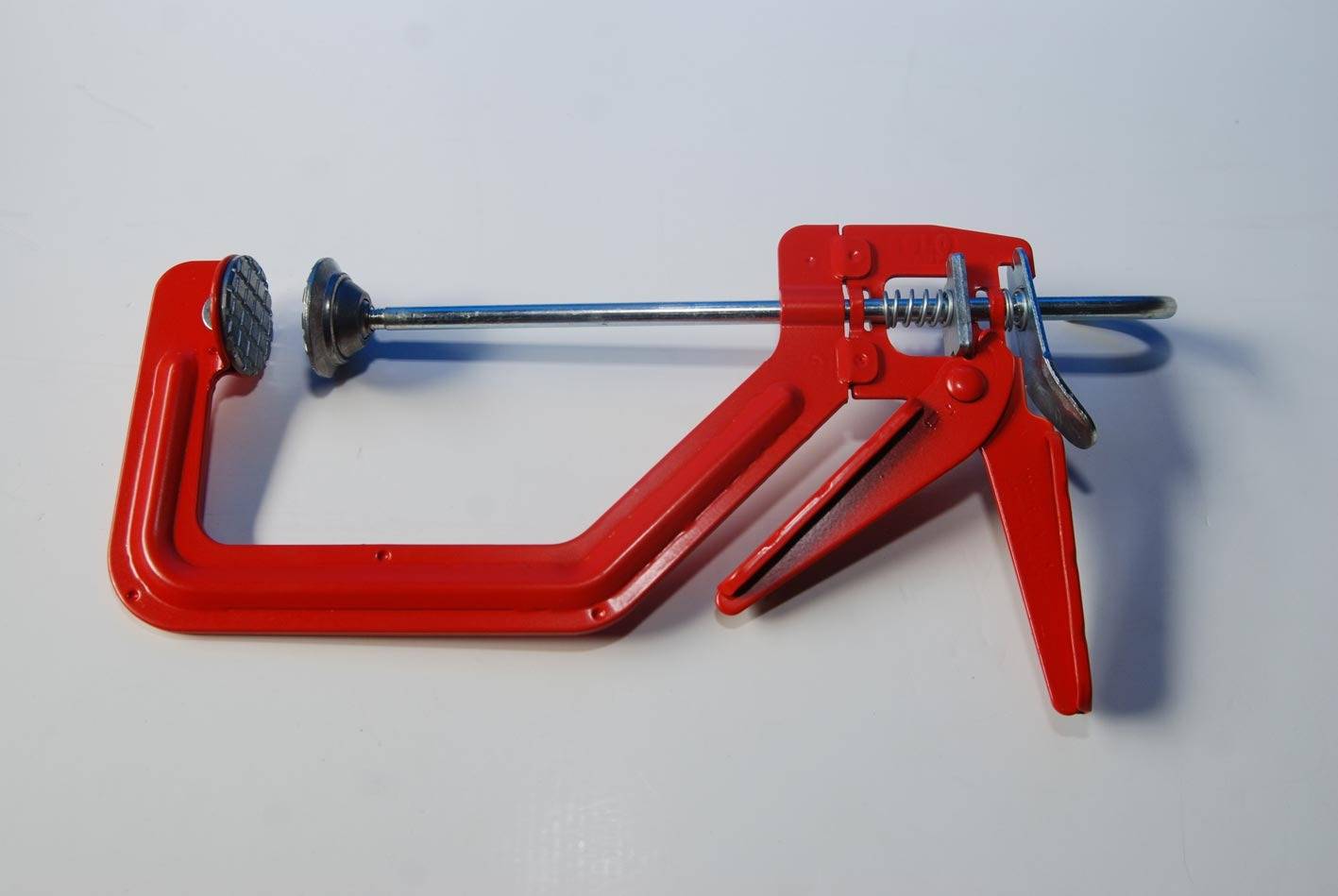

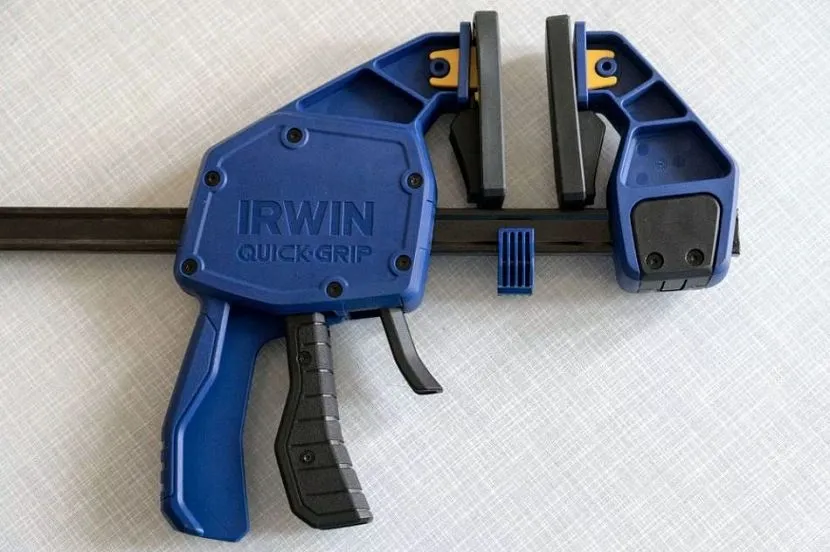

Струбцина триггерная

Еще называют быстрозажимной.

Имеет F-образную конструкцию.

Одна губка неподвижно закреплена на металлической планке.

Вторая имеет рукоять, похожую на пистолетную, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком – замком.

Если флажок стоит в положении “разблокировано”, подвижная губка легко перемещается вдоль планки свободным ходом.

В положении “заблокировано” прижим осуществляется нажатиями на рычажок.

При этом движение губки в противоположную сторону блокируется тем самым замочным механизмом.

Проще говоря, система напоминает пистолеты для герметиков.

Гидравлическая струбцина

G-образный корпус, как в случае с винтовым инструментом, однако, вместо винта используется некое подобие домкрата, на штоке которого установлен пятак.

Вакуумные струбцины

На раме параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.

Используются для позиционирования в одной плоскости двух плоских деталей, например, листов МДФ, металла.

Струбцина угловая из дерева

Для изготовления угловой струбцины из дерева не потребуется значительных усилий, особенно если есть хотя бы минимальные навыки обработки такого материала. Стоит отметить, что древесина для этого должна быть правильно подобрана. Для этих целей оптимальней использовать бруски из дуба, ясеня, березы, граба или бука. Необходимо тщательно осмотреть материал, чтобы на нем отсутствовали трещины и повреждения, вызванные насекомыми. Процент влажности не должен превышать 12%.

В первую очередь необходимо предусмотреть наличие двух деревянных пластинок, длиной по 200 мм, шириной — 150 мм и толщиной — 20 мм. Другие два бруска должны быть длиной около 250 мм, и 20 мм в ширину и толщину. Приобрести их можно в готовом виде или же использовать лобзик для их вырезания.

Кроме самого материала следует также подготовить инструмент. Необходимо выполнить подбор металлических гаек и болтов (саморезов). Саморезы должны быть подобраны в количестве четырех штук. Два должны быть длиной около 200 мм, остальные по 110-120 мм длиной и 5 мм в диаметре. Значение размеров может быть и своим, однако согласно представленным цифрам проще выполнить качественную сборку. При этом два из них длиной примерно 20 см, а другие два около 11-12 см, диаметром 5 мм. Размеры можно брать и свои, но представленные цифры являются оптимальными для максимально качественной сборки.

После того, как все было подготовлено, можно приступать к процессу сборки элементов приспособления в единое целое. Для начала нужно положить на ровную поверхность две длинных рейки – одна ребром к верху, а другая наоборот. Затем используя дрель следует выполнить несколько отверстий, благодаря которым будет осуществляться скрепление удерживающих элементов.

Берем пластины. Одну из них следует закрепить максимально прочно на нижнюю рейку, таким образом чтобы расположение отверстий на рейках совпадало с будущим отверстием в пластинах при креплении регулирующих саморезов. Далее параллельно на первую пластину крепим вторую посредством проходящего через них болта. Именно благодаря нему будет осуществляться регулировка степени зажима.

Выполнив эти действия угловую струбцину с деревянным механизмом можно считать готовой.  Если работу провести в соответствии с технологией, то получим такое же изделие как на рисунке ниже. Как изображено на схеме, винт который расположен между поверхностями пластин, позволяет выполнять регулировку зажимной силы, удерживая деревянный брусок на подобии тисков.

Способы крепежа струбцин

Данный вид крепежа используется в монтаже инженерных систем, воздуховодов, вытяжных и климатических систем. Когда нет возможности закрепить отельную часть инженерной конструкции на несущих стенах или потолочных перекрытиях, используются стальные балки или металлические уголки. Для крепежа на таких конструкциях и применяют монтажные струбцины. Этот вид крепежа позволяет закреплять различные части воздуховодов или других инженерных систем без использования сварки. Также струбцины сокращают время монтажа на 40%, по сравнению с монтажом в котором используются кронштейны. Струбцины устанавливаются непосредственно на стальные конструкции, а для установки кронштейнов требуется тратить время на высверливание отверстий.

Конструкция

Существует огромное количество струбцин, которые отличаются друг от друга формой, размерами, стоящей перед ними задачей. К примеру, струбцина для работы с трубами предназначена для сварки последних под различными углами, к примеру, 90 градусов. Без применения зажимов соблюдение точного угла при работе будет затруднительным. Угловые струбцины производятся разного вида, исходя из ширины скрепляемых труб и угла, под которым эти трубы будут свариваться.

Угловые зажимы отличаются по следующим признакам:

• толщина губок. Чем больше толщина прижимных губок, тем надежнее зажимаются трубы и сварочный шов не выгибается и не выламывается.
• материал изготовления прижимных винтов. Во время сварочных работ расплавленный металл может разбрасываться во все стороны, прижимные винты не исключение. При попадании расплавленного металла на резьбу винта может произойти спайка, что приведет резьбу в негодность. Чтобы этого избежать, делают омедненные винты. Медь не позволяет брызгам застывать на поверхности винта, тем самым сохраняя его работоспособность.
• рабочая поверхность. Струбцина может увеличить рабочую зону при работе электродом под определенным углом.

Угловые тиски для сварки труб состоят из подвижной и основной частей. Для регулирования степени сжатия подвижная часть оснащается винтом. С его помощью можно регулировать расстояние между прижимными губками и деталью. Подвижность конструкции обеспечивает работу с деталями различной формы и сечения.

При выборе струбцины следует обращать внимание на вид выполняемых работ. К примеру G — струбцины используются при работе со стальными деталями малой толщины

Для работы с деталями большой толщины следует применять F — струбцины.

Рейтинг лучших трубных струбцин

Такие установки относятся к разряду крупных хомутов, которые используются для соединения труб. Неподвижный элемент устанавливается на конце трубы, и последующий процесс фиксации осуществляется путем привинчивания подвижного элемента. Подходит как для строительных, так и для ремонтных работ. Судя по отзывам и описанию производителей, приведенным в Интернете, трубные конструкции характеризуются повышенной степенью надежности.

Bessey BPC-H34

Эта модель относится к разряду универсальных и пользуется большим спросом у покупателей жилья. Применяется не только для работы с трубами, но и с различными заготовками. В дополнение к функции сжатия конструкция также допускает расширение. Механизм быстрого ремонта отвечает за большее удобство в последующем использовании. Устройство имеет устойчивые ножки. Отмечается высокий коэффициент прижимной силы. Детали не будут повреждены благодаря наличию прорезиненных накладок. Это позволяет работать с мягкими материалами. В качестве защиты кузова от коррозии используется краска и аэрозольная краска.

Стоимость: 4540 руб.

Bessey BPC-H34

Преимущества:

надежность установленного механизма;
большая простота использования;
резиновые накладки;
стабильность;
многофункциональность;
качество сборки и расходники.

Недостатки:

цена высока.

Кобальт 246-074

Одна из лучших моделей на отечественном рынке, применяется в столярных изделиях. Они позволят быстро и качественно склеить дерево и другие элементы. Детали не скользят и не царапаются благодаря наличию пластикового покрытия. Отличное решение для тех мастеров, которые намерены скреплять между собой крупные элементы или обрабатывать их. Аппарат можно использовать для сварочных работ из-за отсутствия пластиковых элементов. Порошковый спрей используется в качестве защиты от коррозии. «Труба отлично работает как рельс. Продается отдельно. Благодаря удобному выступу барашку чрезвычайно удобно вращать. Большой шаг резьбы обеспечивает быстрое и эффективное крепление заготовок любого диаметра.

Средняя цена — 1390 руб.

Кобальт 246-074

Преимущества:

оптимальная степень сжатия;
корпус из чугуна;
простота использования;
прочность винта;
неограниченный диаметр заготовок.

Недостатки:

трек приобретается отдельно.

Энкор 20068 3/4″

Эта установка состоит из двух независимых элементов. Благодаря таким конструктивным особенностям изделие можно использовать для зажима, крепления и склейки различных заготовок. Отличное решение для склеивания деревянных изделий и панелей. Отличный выбор для сварщиков и плотников. Отмечена совместимость с ¾ трубками. Ход гребного винта заявленный производителем — 7 см. Показателя хватает на нажатие.

Стоимость — 1160 руб.

Видео обзор:

Энкор 20068 3/4″

Преимущества:

совместимость с направляющими разной длины;
многофункциональность;
качественная защита от коррозии (порошковое напыление);
специальный выступ, за счет которого ускоряется вращение;
можно использовать для сварки (без пластиковых деталей);
длина рейки — произвольный выбор;
второй зажим прочно встал на место;
широкий шаг резьбы.

Недостатки:

трубка приобретается отдельно;
совместимость большого пальца.

Рейтинг качественных F-образных струбцин

Отличный выбор для тех, кто планирует работать с крупными заготовками. К характерным особенностям подобных конструкций следует отнести наличие передвижного элемента и длинной рейки. Какой фирмы лучше купить струбцины, зависит от многих критериев выбора, в том числе и назначения инструмента.

Bessey GH40

Эта популярная модель позволит делать большой объем работы без необходимости в частых перерывах. Устанавливается в столярных мастерских. Конструкция рычажного типа. Освобождение и фиксация заготовок происходит быстро и без задержек, что благоприятно сказывается на рабочем процессе. Более эффективное приспособление, по сравнение с винтовыми аналогами. Модель характеризуется повышенной надежностью и устойчивостью к возникающим вибрациям. Коэффициент зажимного усилия – 850 кг. Ослабляющий рычаг исключает риск соскальзывания.

Зажимное усилие распределяется максимально равномерно, и на это следует обратить особое внимание. Продукт от проверенного временем немецкого производителя применяется для закрепления металлических заготовок

Глубина – 12 см, при ширине зажима в 40 см.

Стоимость – 13560 руб.

Видео о струбцинах бренда:

Bessey GH40
Достоинства:

• скорость и надежность фиксации;
• качество сборки и расходных материалов;
• высокий коэффициент мощности зажима;
• исключается риск соскальзывания;
• удобство в использовании;
• повышенный эксплуатационный срок.

class=’s-article__points-list’>

Недостатки:

Gross 20717

Это высокотехнологичное настольное приспособление относится к категории профессионального оборудования. С его помощью можно зафиксировать заготовку толщиной в 10 см. Повышенного коэффициента прочности изделия одному из лучших европейских производителей удалось добиться за счет применения высококачественных стальных элементов. В комплект входят прорезиненные накладки на губки, которые исключают риск образования царапин на поверхности рабочих элементов. Момент затяжки составляет 120 кг. Отдельного внимания заслуживает высокое качество сборки. Отличный зажимный механизм за небольшие деньги.

Стоимость – 1988 руб.

Обзор данной струбцины:

Gross 20717
Достоинства:

• допускается работа с деликатными материалами;
• многочисленные положительные отзывы;
• прорезиненные накладки на губках;
• качественные стальные тиски;
• надежность фиксации;
• повышенный эксплуатационный срок.

class=’s-article__points-list’>

Недостатки:

Sparta 204235

Недорогое приспособление, которое может использоваться в домашних условиях. Именно такую модель рекомендуется купить для столярных работ. Конструкция характеризуется повышенным удобством в использовании. При правильной эксплуатации устройство прослужит десятки лет. Коэффициент силы сжатия оптимальный, что позволит обрабатывать, склеивать и собирать небольшие конструкции и детали. Если самостоятельно закрыть резьбовую часть, то устройство также может использоваться для осуществления сварочных работ. Губки оснащены пластиковыми накладками, которые защитят заготовки от мелких повреждений. Рукоятка сделана из дерева и выглядит стильно.

Средняя цена – 222 руб.

Sparta 204235
Достоинства:

• повышенное удобство в эксплуатации;
• многофункциональность;
• часто встречается на прилавках строительных маркетов;
• надежность хвата;
• отличное соотношение цены и качества.

class=’s-article__points-list’>

Недостатки:

Производители струбцин

Одним из важных критериев выбора инструментов является репутация производителя. Мы отобрали бренды, продукции которых можно доверять:

• Gross – производитель, который входит в российский концерн «Мир Инструмента». Предлагает высокотехнологичную продукцию, сделанную на профессиональном уровне. В каталоге компании большой выбор столярного, слесарного, измерительного или другого инструмента.
• Зубр – компания, которая появилась только в 2005 году, но уже зарекомендовала себя благодаря качественным надежным товарам. Оборудованию бренда можно доверить самые сложные задачи.
• Kraftool – немецкий изготовитель профессионального строительного инструмента для различных задач. Изделия компании славятся эргономичностью, стильным дизайном, долговечностью.
• Fit или Finch Industrial Tools– канадская компания, занимается производством ручного и электрического инструмента для профессионального или домашнего использования. Родилась марка в 1996 году, сегодня она является одним из крупнейших игроков на мировом рынке.
• Stanley – бренд, известный с 1843 года. Американский производитель быстро получил признание благодаря высокому качеству продукции. Под этим логотипом продаютсянадежные ручные или электрические строительные устройства из прочных материалов, которые отличаются продуманной эргономикой, а также высокой производительностью.
• Кобальт – российская марка, делающая монтажно-слесарное оборудование. Компания следует трем основным принципам: надежность, эргономика, оптимальная цена.
• Matrix – немецкий производитель, ассортимент которого насчитывает более 3 000 наименований. Здесь можно найти все от крепежных элементов до слесарного оборудования или автомобильного инструмента.
• Sparta — производит принадлежности для ремонта дома или автомобиля. Они известны низкими ценами и востребованы среди экономных покупателей, которые нечасто прибегают к строительным работам.
• Santool – компания, реализующая ручной строительный инструмент с 2004 года. Главное преимущество ее товаров – разумное сочетание цены и качества. Продукция марки предназначена для использования в личных целях, но также востребована в небольших мастерских.
• Сибртех – бренд, который делает простой надежный недорогой инструмент. В названии соединено 2 слова – Сибирь и Технология. Лаконичный дизайн и отсутствие лишних наворотов – главные отличия товаров марки. Изделия Сибртех призваны помогать при ремонте дома или автомобиля.

Как выбрать

При выборе струбцины нужно руководствоваться несколькими принципами. Во-первых, нужно определится для каких именно работ необходим инструмент, во-вторых, где будет использоваться и какие материалы будут крепиться.

Для домашнего использования лучше всего подойдет G-образный инструмент или F-образный. При этом нужно иметь ввиду, что скорее всего нужно будет приобрети сразу несколько инструментов для работы. Профессионалом же нужно учитывать вид предстоящей работы и материалы.

При выборе нужно обязательно обратить свое внимание на следующие характеристики:

• Надежность зажима. Если инструмент для домашнего использования, то достаточно 200-250кг. Для профессионалов же лучше около 1 тонны.
• Должна быть защита от коррозии, для более долговечного использование. Хороший вариант защиты — порошковая краска.
• Вес инструмента. Если выбираете для дома, то не более 1 кг, профессиональные могут весить до 5 кг.

• Качество резьбы. Она должна быть крупная и рельефная.
• Материал, из которого изготовлен инструмент предпочтительнее выбирать сталь или чугун, но при этом увеличивается вес инструмента. Некоторые производители выпускают модели из специального синтетического сплава или литой алюминий, что значительно облегчает инструмент.

Мнение эксперта
Левин Дмитрий Константинович

Обратите так же внимание на способ зажима. Классические модели, как правило, оснащены винтом, который регулирует зажим

Гораздо удобнее быстрозажимные струбцины, они дают возможность так же разжимать деталь и фиксировать ее. Можно управляется с инструментом только одной рукой

Это особенно важно, когда работаешь на высоте: лестнице, стремянке. При этом минимизируется риск получить травму.

На Вашей струбцине есть защита от коррозии?

Конечно!Отсутствует

Виды струбцин

Использование различных разновидностей столярных зажимов обусловлено тем, какие проблемы он будет решать. Существует несколько видов струбцин, которые имеют основные различия между собой по размеру, функциям и форме.

Наиболее универсальным вариантом является G-образный зажим. Он имеет небольшой вес, легок в использовании и обеспечивает большое прижимное усилие. Их основным достоинством является отсутствие люфтов губок. Из недостатков – ими можно соединить только небольшие по толщине заготовки.

К другим доступным для использования вариантам струбцин относятся:

1. F-образные. Состоят из подвижной скобы, которая может скользить по направляющим. Фиксация осуществляется винтом, а на губках дополнительно есть защита в виде накладок. Так поверхность останется целой и невредимой.
2. Торцевые состоят из литой рамы с тремя зажимными винтами. Такая Т-образная конструкция помогает фиксировать кромки и торцы. К недостаткам относится то, что не всегда такую струбцину удобно использовать в одиночку, бывает необходима помощь кого-то еще.
3. Угловые струбцины представляют собой корпуса, на котором есть поджимные пятки и 1-2 винтовых прижима. Позволяют надежно закрепить заготовку под прямым углом. К недостаткам относится ограниченная возможность работы с габаритными элементами из дерева.
4. Автоматические струбцины (другое название – быстросъемные) состоят из железной шины и двух губок, одна из которых подвижная, а другая – фиксированная. Зажим происходит с помощью рычажного механизма. Достоинством данного вида является легкость и прочность, так как их изготавливают из пластикового композита, смешанного со стекловолокном.
5. Прижимные работают по типу прищепки, отличаются удобством и легкостью, но при этом небольшой глубиной захвата. Используются для склейки и закрепления негабаритных деталей.
6. Ленточные. Такие струбцины – это зажим из плотной и прочной синтетической ткани, а также блока, который позволяет ее натягивать. Часто в комплекте продаются специальные элементы из пластика, позволяющие подгонять углы. С их помощью можно бережно зафиксировать изделие без перекосов.

Каждый из предложенных вариантов струбцин отличается и по стоимости. Если предстоит простая фиксация однотипных материалов, то можно легко ограничиться покупкой более универсальных зажимов. Однако, для решения специфических проблем могут понадобиться прижимные или ленточные зажимы.

Также по способу зажима струбцины подразделяются на традиционные и быстрозажимные.

Как сделать своими руками?

Тиски считаются незаменимым столярным инструментом. Так как покупка новой струбцины обходится недешево, можно попробовать изготовить приспособление своими руками. Самодельные инструменты из трубы или металла стоит делать, используя чертежи.

Чтобы сделать струбцину в домашних условиях, потребуется приготовить болгарку, сварку и дрель. Помимо этого, мастеру будут нужны такие материалы:

• профильная трубка с габаритами 50х25;
• уголок 30х30;
• болты м16 и м8;
• удлиненная гайка м16;
• подшипник 202;
• железная полоска толщиной в 10 миллиметров;
• брус из дерева с габаритами 40х40.

Для начала потребуется отрезать метр трубы и приварить к ее окончанию гайку м16. При этом мастеру стоит подложить под трубку 10-миллиметровую полосу. После этого нужно закрутить болт и набить подшипник. К нижней части изделия приваривается уголок.

Следующим шагом будет изготовление упорной площади, которая должна свободно перемещаться по трубке. В последней стоит просверлить отверстие для монтажа болта м8. Через 5 сантиметров просверливают регулировочное отверстие. В брусе же нужно сделать отверстие для подшипника.

Из следующего видео узнаете, как сделать столярную струбцину своими руками.

Irwin Quick Grip XP 10505946

Возглавляет рейтинг струбцин быстрозажимного типа американская модель, изготовленная в Китае. Уникальность приспособления заключается не только в высокой цене, но и эксплуатационных параметрах. В частности, в колоссальной силе зажима, которая может достигать 272 кг. В сравнении с остальными «недорогими» аналогами, показатель этой модели превышает заявленные в 2-3 раза. Кроме того, с Irwin Quick Grip XP 10505946 можно работать с заготовками шириной до 90 см.

Выполнена в виде прочной, продуманной конструкции, построенной на платформе двутавровой стальной направляющей. Безопасность оператора достигается за счёт плавного разжимного механизма и регулируемой ножки. Последняя в свою очередь выполняет роль дополнительного стабилизатора устойчивости, способствуя вертикальному расположению фиксатора на верстаке или рабочей поверхности.

Быстрозажимная струбцина Irwin Quick Grip XP 10505946Источник onlinetrade.ru

Быстрое снятие губок осуществляется нажатием кнопки Quick-Change. После этого оператор получает возможность установить аксессуар или преобразовать их в распорное положение. Вероятность повреждения заготовки за счёт давления губок минимальна. На них имеются широкие накладки, равномерно распределяющие прижимное усилие. Также следует отметить возможность их регулировки по высоте.

Диапазон цен на модель в строительных магазинах: 3 550 – 3 900 руб.

Технические характеристики
:

• Сила сжатия – 272 кг.
• Глубина зажима – 95 мм.
• Ширина зажима – 900 мм.
• Тип – F-образная, пистолетная.
• Габариты ДхШхВ (в упаковке) – 1 150 х 260 х 40 мм.

Виды струбцин

Таких инструментов в торговых организациях предлагается множество. Все они разной формы и изготовлены из разнообразных материалов. У каждого приспособления своё предназначение и конструктивные особенности. Как и прочее оборудование и оснастка, зажимные механизмы имеют собственную классификацию:

• Для равномерного распределения по всей длине прижимаемых, расположенных соосно, поверхностей используют инструмент G- или С-типа. Особо широко они применяются для склеивания столярных изделий. Это универсальная, лёгкая и удобная конструкция с большой силой прижима. Губки фиксируются жёстко, без покачиваний. Их отливают целиком или производят с помощью ковки из стали. Используются для узких деталей.

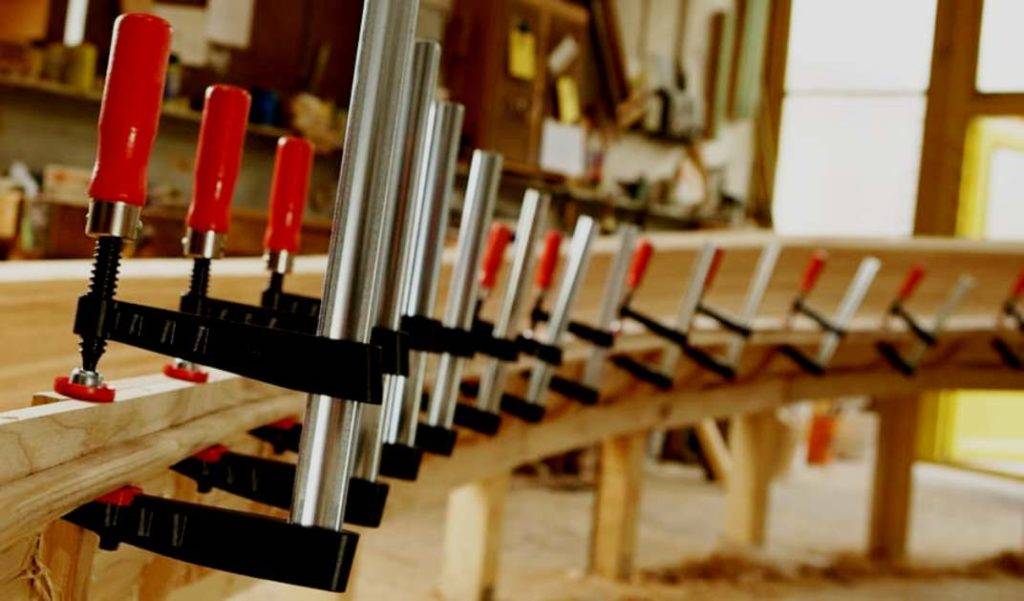

• Большой глубиной захвата характеризуются изделия F-образной конфигурации. Они состоят из осевой штанги с двумя губками. На смещаемой расположен фиксирующий рычаг с эксцентриком для определения нужной зоны зажима и не дающий заготовке выскользнуть. Для разнообразных по габаритам изделий существуют струбцины F-образные двух разновидностей: light duty для лёгких и heavy duty для тяжёлых. Работать с подобным устройством одному не совсем удобно, потому что одновременно приходится удерживать заготовку и крепить её в губках.
• Характерным отличием торцевого прижима стали три фиксирующих элемента. В этом состоит и главное неудобство в использовании. Когда одной рукой держишь заготовку, затянуть сразу все стопора проблематично. Однако с её помощью столяры решают вопрос зажима кромочных и торцевых плоскостей.
• Много вариантов конструкции у зажимов углового типа. В основе её корпус с одним или несколькими пятачками на винтовой шпильке. Для фиксации под углом 90 градусов это самая незаменимая вещь. Однако использование с большими деталями затруднено.
• В столярном и слесарном производстве при закреплении деталей любых размеров помогут быстрозажимные автоматические струбцины. Габарит зависит только от количества самих зажимов. Это лёгкие и прочные инструменты с пластиковыми губками, усиленными армировкой. Такая их конструкция при зажиме не царапает поверхность. Фиксация происходит за счёт пружинного механизма, что позволяет справляться с работой в одиночку. Однако качественный инструмент стоит дорого, а дешёвые аналоги быстро выходят из строя.
• По принципу бельевой прищепки работают пружинные струбницы. Сила зажима у них постоянная, с небольшой глубиной. Оптимальной областью применения станет работа с мелкими хрупкими заготовками без посторонней помощи.
• Для аккуратного зажима закруглённых и угловых деталей применяются ленточные фиксаторы. Их конструкция позволяет работать с изделиями любых размеров. В комплект входят лента из синтетических материалов повышенной прочности и натяжное устройство. Для бережного воздействия в него добавляют пластиковые уголки.
• Для больших изделий и щитовых конструкций используют трубные струбцины. В их состав входит полдюймовая или трёхчетвертная труба, упор и передвижная губка с фиксатором. Это недорогое изделие с большой прижимной силой. При необходимости такое приспособление изготавливается самостоятельно.

Заключение

В процессе выполнения ремонтных и строительных работ нередко требуется прочная фиксация рабочих элементов между собой или на плоскости. Для того, чтобы выполнить поставленные задачи, понадобится качественная струбцина. Конструкции бывают разные, поэтому в процессе выбора следует ориентироваться на область их применения и уровень сложности поставленных задач. Также изделия классифицируются по ширине захвата, форме, принципу функционирования, глубине хвата и скорости работы. Какие струбцины считаются лучшими? Перед тем, как выбрать приспособление, рекомендуем ознакомиться с приведенным выше рейтингом, который основан на отзывах покупателей и мнениях специалистов. Советуем отдать предпочтение продукции именитых и проверенных временем брендам, которые успели заслужить доверие со стороны покупателей.
