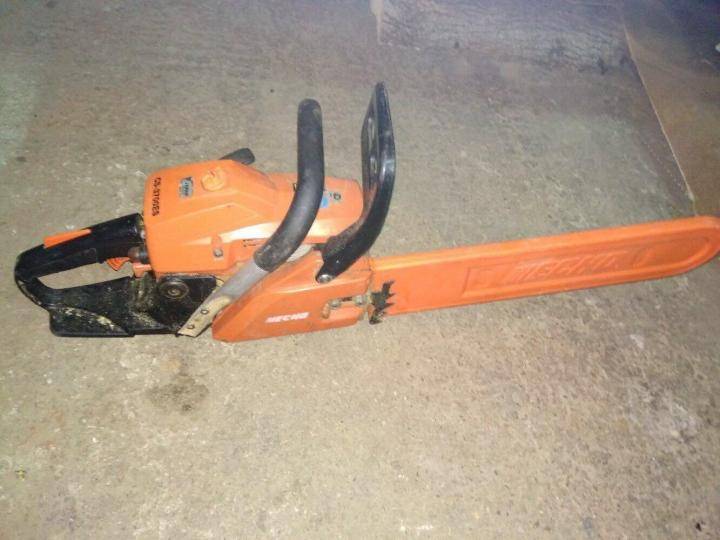

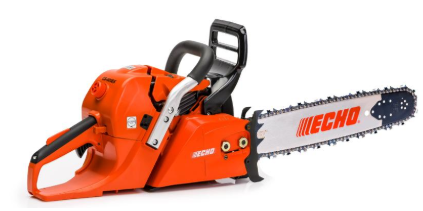

Обзор универсальной бензопилы Echo CS-3700ES

Регулировка карбюратора бензопилы Эхо – как настроить инструмент?

Бензопила Эхо, как и любой другой садовый инвентарь, будет исправно работать только в случае правильного ухода и обращения с инструментом. Одним из главных правил работы с бензопилой является своевременная настройка его карбюратора. Данный элемент отвечает за правильную работу агрегата на его полной мощности и, при этом, экономию топливной смеси. Настройка карбюратора выполняется посредством трех винтов.

Регулировка карбюратора осуществляется в два этапа – базовый и окончательный. Бензопила Эхо будет исправно выполнять свои прямые функции только при условии выполнения каждого из этих этапов.

1. 1. Медленно поверните винт L в различных направлениях, пока не найдете максимальные обороты мотора;
   2. После этого отверните винт L на четверть оборота по направлению против часовой стрелки;

1. Если цепь продолжает двигаться, то винт S нужно повернуть против часовой стрелки до того момента, когда она остановится;
2. Если после этого вы заметили неисправности в работе зажигания, то нужно вывернуть винт H против часовой стрелки;
3. Далее нужно проверить ускорение – для этого нажмите курок газа – если мотор не набирает обороты, то открутите винт L против часовой стрелки;
4. После этого проверьте работу пилы на холостом ходу – если вы сделали все согласно алгоритму, то инструмент будет работать исправно.

Бензопила Эхо будет работать исправно при условии регулярного выполнения данной процедуры. Регулируя карбюратор по указанному алгоритму, вы убережете запчасти агрегата от преждевременных поломок и продлите жизнь своему инструменту.

Бензопила Echo CS-350WES – описание инструмента

Эта модель известного японского производителя обладает достоинствами бытовых и полупрофессиональных бензопил. Инструмент комплектуется надежным 2-тактным двигателем, обладающим пониженным уровнем шума и высокой стойкостью к интенсивно растущим нагрузкам. Внутренние стенки цилиндра ДВС покрыты электролитическим низкотемпературным покрытием типа Hard Chrome, гарантирующим повышенную стойкость к нагреву и коррозии.

Для запуска встроенного мотора бензопила Эхо 350 оснащена ручным стартером, разработанным по технологии ES-Start. За более удобное использование инструмента отвечает встроенная в его устройство эффективная антивибрационная система.

Пильные органы модели представлены долговечной шиной и усиленной кованой цепью, для натяжения которой производитель укомплектовал пилу отдельным боковым винтом. Смазка гарнитуры осуществляется в автоматическом режиме при помощи регулируемого масляного насоса.

Параметры этой модели Echo включают:

• мощность ДВС – 2 л. с./1,48 кВт;
• объем цилиндра – 35,8 см3;
• топливный/масляный резервуар – 370/230 мл;
• длина шины – 30–35 см;
• уровень шума – 110 дБ.

В отличие от большинства своих рыночных аналогов, эта цепная пила Echo комплектуется деталями, изготовленными из более легкого сплава. Благодаря этому ее вес значительно снижен, что позволяет уверенно использовать инструмент для спиливания веток на деревьях и крышах зданий.

Несколько слов о пильной гарнитуре

Отдельного внимания заслуживает цепь, которая идет в комплекте с бензопилой. Она выпущена американской компанией OREGON – пионером в производстве пильных гарнитур. В CS-352ES использована цепь под кодовым обозначением 91VXL052XJ – это низкопрофильная конструкция с типоразмером 3/8”-91. Основными отличительными особенностями гарнитуры являются:

• конструкция элементов, которые ограничивают глубину пиления выполнена в форме клина, что положительно сказывается на уровне отдачи бензопилы;
• сама цепь спроектирована по технологии Vibe-Ban, основное назначение которой – это уменьшение уровня вибрации, которое передастся на рукоятку к оператору;
• значительный плюс – это применение специальной технологии удержания смазки в цепи (система Lubriwel). С одной стороны – это измененный тип крепления соединительных звеньев, а с другой, специальные канавки в ведущих звеньях, которые обеспечивают равномерное распределение смазки;

Oregon рекомендует использование данной пильной гарнитуры для легких бензопил, с размером направляющей шины от 14 дюймов.

О бренде Echo

Бренд Kyoritsu Noki был основан в Японии в 1963 году. Первая бензопила, выпущенная заводом, имела название «CS-80» и была очень востребованной на рынке. Сразу после выпуска этой модели линейка (а затем и вся мануфактура) получила имя Echo. С того момента на рынке Японии и ближнего востока появился новый производитель профессиональных и любительских инструментов, который мог составить конкуренцию не только производителям СНГ, но и европейским мастерам.

В 1972 году в США основали Echo Incorporated, которая занимается производством продукции и по сей день. Модельный ряд изменился и улучшился. Прослеживается влияние американских коллег по цеху, хотя основа осталась оригинальная.

Родина бренда и страна производитель

Родина — Япония. Там была разработана и выпущена первая бензопила. На данный момент всю продукцию производит США.

Это интересно: ТОП-3 маленькие одноручные бензопилы-сучкореза разных производителей — обобщенный взгляд

Модельный ряд бензопил Echo

Бензопила Echo cs 361 wes

Echo cs 361 wes. Бензопила отличается компактными размерами и небольшим весом (3,8 кг). Владельцы инструмента отмечают отличную эргономику и сбалансированность корпуса, который выполнен из качественного пластика. Агрегат оборудован мощным, экономичным двигателем на 2,26 л.с, который развивает до 14 000 оборотов в минуту. Echo cs 361 wes идеально подойдет для заготовки и распиловки дров, выполнения других работ по хозяйству.

Бензопила Echo CS 270WES

Echo cs 270 wes. Еще одна компактная и легкая пила, относящаяся к бытовому классу. Инструмент поможет вам справиться с любыми видами хозяйственных работ, пригодится на рыбалке или во время загородного пикника. Бензопила приводится в движение мотором, мощностью 1,24 л.с, и комплектуется шиной на 30 сантиметров. Отметим наличие функции легкого пуска двигателя, эффективной системы виброгашения и отличной эргономики корпуса.

Бензопила Echo CS-3700ES

Echo cs 3700 wes. Полупрофессиональная пила с двигателем средней мощности (2,04 л.с). Инструмент предназначен для использования в домашнем хозяйстве. При помощи этой пилы вы сможете и дрова на зиму заготовить, и сарай отремонтировать, и садовые деревья обрезать. Агрегат комплектуется шиной на 40 сантиметров, что значительно расширяет его возможности. Модель производится на заводе в Японии.

Echo cs 251 tes. Новинка в модельном ряду компании, самая легкая (до недавнего времени) в своем классе бензопила, ее вес всего 2,3 килограмма. При этом необходимо отметить внушительную, как для такого веса, мощность двигателя – 1,5 л.с. Модель имеет эргономичный корпус и компактные размеры (277x233x214), что позволяет использовать ее не только в домашнем хозяйстве, но и на рыбалке, на охоте, при выезде на загородные пикники. Немаловажным преимуществом этой бензопилы является то обстоятельство, что она собирается в Японии.

ECHO CS 251 1TES-

Echo cs 360 tes. Модель предназначена для бытового использования, оснащена двигателем на 2,2 л.с. и комплектуется 30-ти сантиметровой шиной и пильной цепью на 47 звеньев. Бензопила оборудована всеми вспомогательными функциями, которые повышают производительность инструмента, обеспечивают комфорт и безопасность оператора при работе.

Echo cs 4200 es. Полупрофессиональная модель приводится в движение двигателем, мощностью 2,57 л.с, комплектуется 38-ми сантиметровой шиной и цепью на 64 звена. Бензопила имеет усовершенствованную систему виброгашения на шести резиновых амортизаторах. Расход бензина уменьшается благодаря использованию системы очистки воздуха G-Force, а его запуск мотора упрощается благодаря функции ES-старт. Модель Echo cs 4200 es производится на заводе в Японии.

Бензопила Echo CS-680

Echo cs 680. Профессиональная бензопила, предназначенная для интенсивного использования. При ее помощи можно проводить валку деревьев среднего диаметра, распиливать бревна, производить строительные и ремонтные работы. Агрегат оснащен мощным двигателем на 4,7 л.с, который позволяет использовать направляющую шину, длиной в 45 сантиметров. Стоит отметить достаточно внушительный вес этой бензопилы – 8,11 килограммов.

Echo cs 510. Эта полупрофессиональная модель отлично подойдет как для сельского жителя, так и для использования в коммунальном хозяйстве. Бензопила оснащена достаточно мощным двигателем (3,54 л.с), имеет усовершенствованную систему амортизации, комплектуется 38-ми сантиметровой шиной и цепью на 64 звена. Отметим наличие на этой модели модернизированной системы очистки воздуха с армированным нейлоновым фильтром.

Бензопила ECHO CS-452ESX-15″

Echo CS-452ESX-15″. Высокопроизводительный инструмент, предназначенный для выполнения различных хозяйственных задач. В том числе заготовки больших объемов дров. Владельцы бензопилы отмечают ее надежность, выносливость и длительный срок службы. Агрегат приводится в движение двигателем средней мощности (3,07 л.с), комплектуется 38-ми сантиметровой шиной и пильной цепью на 66 звеньев.

Echo cs 352 es. Бытовая бензопила, предназначенная для использования в частных подворьях. Инструмент имеет относительно небольшой вес (4 кг. без пильной гарнитуры) и достаточно мощный двигатель (1,78 л.с). В настоящее время модель снята с производства.

Echo cs 550. Профессиональная модель, первая в линейке бензопила, которая оснащена дополнительной продувкой двигателя для увеличения его мощности и уменьшения количества вредных выбросов.

Технические и эксплуатационные характеристики

Пила комплектуется мощным и экономичным по расходу топлива двухтактным карбюраторным двигателем, с рабочим объемом 34 см3 и мощностью на выходе 2,1 л.с.

• Большой запас крутящего момента определяет пригодность инструмента для распиловки древесины любой плотности. Расход топлива на рабочих оборотах в пределах 0,73 кг/ч, объем бензобака — 250 грамм.
• Конструкция силового агрегата рассчитана на многолетний срок службы. Полноценная система воздушного охлаждения в сочетании с развитым оребрением цилиндра обеспечивают продолжительную работу пилы в рабочем режиме без перерывов на охлаждение.
• Приемистый высокооборотный двигатель набирает рабочие обороты на протяжении менее одной секунды. Пила выгодно отличается от однотипных моделей других брендов меньшим на 10% расходом ГСМ и более высокой, до 20% производительностью.

Бензопила Echo CS 620SX 18

Модель полупрофессионального типа обладает конструкционными особенностями, которые обеспечивают:

• Продолжительную работу мотора в рабочем режиме. Агрегат может эксплуатироваться без необходимости останавливаться для охлаждения цилиндра;
• Полноценную эксплуатацию инструмента при минусовой температуре;
• Автоматическую подкачку масла;
• Надёжный захват бензоинструмента благодаря компактному корпусу, балансировке и широкому захвату задней ручки.

Основные характеристики:

• Двигатель с мощностью 4,5 л. с.;
• Объём цилиндра – 59,8 см3;
• Вместительность топливного бака – 640 миллилитров;
• Длина шины – 18/46 сантиметров;
• Масса – 6,75 килограмм.

Особенности бензопил Echo

Как было сказано выше, японцы заложили в основу производства продвинутые технологии и разумный расход материала. Возьмём резцы для примера: чаще всего они не сделаны из одного конкретного материала. Там, где нужна твёрдость и острое лезвие, будет углеродистый сплав, а там, где жёсткая опора — обычная легированная сталь или чугунная оболочка. Это позволит сохранить резец как можно дольше и предотвратит его вылет из цепи.

Такой маленький пример может предоставить картину о всех элементах бензопилы, так как вся конструкция устроена таким образом. Если бы она была собрана стандартным «кустарным» способом, её цена была бы в несколько раз выше.

Преимущества

• высокое качество материалов;
• долгий срок службы;
• широкий ассортимент продукции;
• доступные цены и большой диапазон ценовых предложений;
• маленькое количество подделок.

Недостатки

• большинство запчастей не заменяемы;
• заказать оригинал с завода можно только в ходе оптовой поставки (от 150 шт.);
• нестандартная конфигурация и дизайн, которая может сбить с толку рядового пользователя;
• большинство бензопил всё-таки дорогие;
• неэффективная система шумоподавления (бензопилы издают звуки громче 100 дБ).

Бензопила Echo

Первые упоминаний о компании Echo датируются 1947 годом. Правда тогда она называлась Kyoritsu Noki Company Limited и занималась производством разнообразной сельскохозяйственной техники. Первая бензопила Эхо появилась в продаже в 1963 году, с тех пор в конструкторских бюро концерна были разработаны и запущены в производство десятки моделей цепных пил. Теперешнее название компания получила в 1978 году, сейчас Echo является одним из структурных подразделений концерна Yamabiko.

Бензопилы Echo

Основные производственные мощности компании находятся на территории Японии, хотя следует признать, что в последнее время некоторые сборочные предприятия были перенесены в Китай. Впрочем, это никак не отразилось на качестве продукции этого производителя. Вся техника соответствует внутренним стандартам качества и собирается под контролем японских инженеров и конструкторов. В модельном ряду компании более десяти моделей различных цепных электро и бензопил. Есть здесь и совсем миниатюрные экземпляры, широко представлены полупрофессиональные и профессиональные цепные мотопилы.

Кроме цепных мотопил в каталоге компании находим множество других полезных инструментов. Бренд Echo представлен на рынке фермерской техники культиваторами, мотокосами, опрыскивателями, высоторезами, мотобурами, горюче-смазочными материалами, различными аксессуарами. С полной номенклатурой продукции Echo можно познакомиться здесь: Каталог продукции Echo 2018

Бензопила ECHO CS-680 – подробное описание

Среди основных конструктивных особенностей этой фирменной модели профессиональные вальщики выделяют сравнительно высокую выносливость, увеличенный рабочий ресурс и неприхотливость в обслуживании. Благодаря этим особенностям бензоинструмент могут уверенно использовать начинающие садоводы и неопытные работники лесозаготовительной сферы.

Технические характеристики:

• мощность силового агрегата – 4,49 л. с.;
• бак для горючего – 640 мл;
• бак для смазки режущей гарнитуры – 370 мл;
• шаг фирменной цепи – 3/8″.

Несмотря на достаточно высокую мощность и использование при создании пилы износостойких металлических деталей, производителю удалось снизить вес инструмента, который составляет на 15% меньше, чем у других профессиональных пил.

Бензопила ECHO CS-353ES – фирменное оснащение

Эта фирменная модель обладает повышенным пределом максимальной мощности, который на 10% больше, чем у других аналогичных цепных бензоинструментов. При этом бензопила получилась достаточно тихой и экономичной в плане расхода топлива и используемого смазочного материала.

Бензопила ЭХО 353 предварительно оборудована долговечным силовым агрегатом, коленчатый вал которого способен раскручиваться до отметки 12000 об/мин. Для этого заводскому двигателю требуется не более 0,45 сек. Повышенный запас тяговых характеристик сделал мотор на 20% производительнее большинства других популярных рыночных аналогов.

В числе других конструктивных особенностей бензопилы ECHO в 353-й заводской комплектации садоводы выделяют улучшенную охлаждающую систему, разработанную с использованием фирменной технологии G-FORCE. Она автоматически удаляет опилки, попавшие на фильтр предварительной очистки воздуха, увеличивая цикли между его очисткой и заменой.

Параметры:

• мощность силового агрегата – 2,16 л. с.;
• бак для горючего – 250 мл;
• бак для смазки режущей гарнитуры – 260 мл;
• шаг фирменной цепи – 3/8″.

Для более плавного и уверенного запуска встроенного мотора завод-изготовитель оборудовал модель ECHO инновационной пусковой системой ES starter. Она позволяет включить силовой агрегат с минимальными нагрузками на его движущиеся детали.

Плюсы и минусы бензопилы Echo cs 3500/14

Эхо 3500, как и другие бензопилы имеет сильные и слабые стороны. Преимущества модели:

1. Хорошо сбалансированное качество и цена. Это один из наиболее важных критериев, по которому пользователи выбирают инструмент, поэтому Эхо пользуется популярностью уже многие годы.
2. Расширенная до двух лет гарантия производителя и сервисное обслуживание. Эхо – бренд который известен не только в нашей стране, поэтому производитель заботиться о репутации и поддерживает высокий уровень гарантийного и пост гарантийного сервиса.
3. Легкий запуск двигателя при температуре от -35 до +40.
4. Отсутствие дефицита запчастей и фирменных расходных материалов.

Пользователи оставляют о пиле Эхо в основном положительные отзывы. Пишут, что пила надежная, но немного капризная к обслуживанию, требует своевременного проведения ТО и чистки.

Отрицательных моментов, связанных с бензопилой Echo cs 3500, немного, но они есть

Самое важное, это чувствительность к качеству топливной смеси. Внутренние детали двигателя, при использовании некачественных масел или бензина быстро изнашиваются. Для российских пользователей это проблема, т.к

Для российских пользователей это проблема, т.к

качество бензина на наших АЗС не всегда соответствует мировым стандартам

Для российских пользователей это проблема, т.к. качество бензина на наших АЗС не всегда соответствует мировым стандартам.

Технические характеристики

Конструкция инструмента выполнена традиционно для подобных бензопил – это вертикальная установка двигателя, наличие передней и задней рукоятки. Стартер расположился на левой части корпуса, вместе с ним также расположены горловины для заправки бензиновой смеси и масла. Объемы баков модели CS-352ES – 0.25 и 0,26 литров соответственно для бензина и масла.

Сухими характеристиками японского двигателя бензопилы CS-352ES является мощность 1,31 кВт (или 1,78 в лошадиных силах) при номинальном рабочем объеме цилиндра в 34 куб. см. Для повышения надежности ECHO используют при изготовлении цилиндров и поршней специальное покрытие Al-Fed, которое обеспечивает дополнительную прочность и устойчивость к прогоранию движущихся частей двигателя. Кроме этого, увеличению срока службы способствуют кованные коленвал и шатунный механизм. Расход топлива также экономичен и составляет примерно 0,58 кг/ч при умеренной нагрузке на инструмент.

Инструмент специально спроектирован так, чтобы облегчить запуск в любое время года. Для этого применена система электронного зажигания по технологии C.D.I. и запуска по фирменной разработке ECHO ES Start.

Плюсы и минусы бензопилы Echo cs 3500/14

Эхо 3500, как и другие бензопилы имеет сильные и слабые стороны. Преимущества модели:

1. Хорошо сбалансированное качество и цена. Это один из наиболее важных критериев, по которому пользователи выбирают инструмент, поэтому Эхо пользуется популярностью уже многие годы.
2. Расширенная до двух лет гарантия производителя и сервисное обслуживание. Эхо – бренд который известен не только в нашей стране, поэтому производитель заботиться о репутации и поддерживает высокий уровень гарантийного и пост гарантийного сервиса.
3. Легкий запуск двигателя при температуре от -35 до +40.
4. Отсутствие дефицита запчастей и фирменных расходных материалов.

Пользователи оставляют о пиле Эхо в основном положительные отзывы. Пишут, что пила надежная, но немного капризная к обслуживанию, требует своевременного проведения ТО и чистки.

Отрицательных моментов, связанных с бензопилой Echo cs 3500, немного, но они есть

Самое важное, это чувствительность к качеству топливной смеси. Внутренние детали двигателя, при использовании некачественных масел или бензина быстро изнашиваются

Для российских пользователей это проблема, т.к

качество бензина на наших АЗС не всегда соответствует мировым стандартам

Для российских пользователей это проблема, т.к. качество бензина на наших АЗС не всегда соответствует мировым стандартам.

Бензопила Echo CS-350WES – описание инструмента

Эта модель известного японского производителя обладает достоинствами бытовых и полупрофессиональных бензопил. Инструмент комплектуется надежным 2-тактным двигателем, обладающим пониженным уровнем шума и высокой стойкостью к интенсивно растущим нагрузкам. Внутренние стенки цилиндра ДВС покрыты электролитическим низкотемпературным покрытием типа Hard Chrome, гарантирующим повышенную стойкость к нагреву и коррозии.

Для запуска встроенного мотора бензопила Эхо 350 оснащена ручным стартером, разработанным по технологии ES-Start. За более удобное использование инструмента отвечает встроенная в его устройство эффективная антивибрационная система.

Пильные органы модели представлены долговечной шиной и усиленной кованой цепью, для натяжения которой производитель укомплектовал пилу отдельным боковым винтом. Смазка гарнитуры осуществляется в автоматическом режиме при помощи регулируемого масляного насоса.

Параметры этой модели Echo включают:

• мощность ДВС – 2 л. с./1,48 кВт;
• объем цилиндра – 35,8 см3;
• топливный/масляный резервуар – 370/230 мл;
• длина шины – 30–35 см;
• уровень шума – 110 дБ.

В отличие от большинства своих рыночных аналогов, эта цепная пила Echo комплектуется деталями, изготовленными из более легкого сплава. Благодаря этому ее вес значительно снижен, что позволяет уверенно использовать инструмент для спиливания веток на деревьях и крышах зданий.

Бензопила ECHO CS-353ES – фирменное оснащение

Эта фирменная модель обладает повышенным пределом максимальной мощности, который на 10% больше, чем у других аналогичных цепных бензоинструментов. При этом бензопила получилась достаточно тихой и экономичной в плане расхода топлива и используемого смазочного материала.

Бензопила ЭХО 353 предварительно оборудована долговечным силовым агрегатом, коленчатый вал которого способен раскручиваться до отметки 12000 об/мин. Для этого заводскому двигателю требуется не более 0,45 сек. Повышенный запас тяговых характеристик сделал мотор на 20% производительнее большинства других популярных рыночных аналогов.

В числе других конструктивных особенностей бензопилы ECHO в 353-й заводской комплектации садоводы выделяют улучшенную охлаждающую систему, разработанную с использованием фирменной технологии G-FORCE. Она автоматически удаляет опилки, попавшие на фильтр предварительной очистки воздуха, увеличивая цикли между его очисткой и заменой.

Параметры:

• мощность силового агрегата – 2,16 л. с.;
• бак для горючего – 250 мл;
• бак для смазки режущей гарнитуры – 260 мл;
• шаг фирменной цепи – 3/8″.

Для более плавного и уверенного запуска встроенного мотора завод-изготовитель оборудовал модель ECHO инновационной пусковой системой ES starter. Она позволяет включить силовой агрегат с минимальными нагрузками на его движущиеся детали.

Инструкция по эксплуатации

Устройство бензопилы

Подготовка к эксплуатации бензопилы Эхо CS-3500:

• При покупке пилы удостоверьтесь в ее комплектности и отсутствии видимых поломок и повреждений;
• Изучите устройство бензопилы, правила техники безопасности и руководство по эксплуатации;
• Распакуйте агрегат и смонтируйте пильную гарнитуру;

• При помощи регулировочного винта установите правильное натяжение цепи. При этом звенья не должны провисать под собственным весом, а сама цепь должна двигаться по шине под легким усилием руки;
• Проверьте надежность всех болтовых креплений, в случае необходимости затяните винты и гайки;
• Заправьте бензопилу топливной смесью;
• Залейте масло в систему автоматической смазки цепной пилы;
• Удостоверьтесь в отсутствии подтеков, при обнаружении таковых восстановите герметичность топливо- и маслопроводов;
• Наденьте средства индивидуальной защиты: перчатки, крепкую обувь, очки или маску, наушники;
• Запустите двигатель;
• Во время работы соблюдайте правила техники безопасности, не работайте одной рукой, делайте регулярные перерывы;
• По окончании работы, почистите бензопилу и поставьте на хранение в сухое, проветриваемое помещение;

Техническое обслуживание

Двигатель бензопилы Эхо cs-3500 работает на топливной смеси, состоящей из двух ингредиентов: масла для двухтактных моторов и бензина марки АИ92-95. Не следует применять для приготовления смеси бензин с октановым числом выше 95, это может уменьшить жизненный ресурс двигателя.

Соотношение топливной смеси

При обкатке бензопилы следует придерживаться пропорций масло/бензин – 1/25, в дальнейшем смешивание топлива проводится в соотношении 1/50.

Регулировка карбюратора:

• Завести пилу, провернуть регулировочный винт высоких и низких оборотов до упора. Отвернуть его обратно на полтора оборота;
• Прогреть пилу в течении 5-10 минут. Выставить холостой ход винтом

Основные неисправности и их устранение

Мотор не запускается:

• Отсутствует топливная смесь
• Несвежее топливо
• Загрязнилась и намокла свеча зажигания
• Неисправности в системе зажигания

Мотор глохнет, падает мощность:

• Неисправности глушителя
• Неисправности поршневой группы
• Сбились настройки карбюратора

Сильная вибрация, посторонние звуки:

• Вышла из строя антивибрационная система
• Ослабли крепления отдельных узлов и деталей
